Bauvorhaben 1909 Umbau Haus der Jugend Deutschherrenufer 12

Bauvorhaben: 1909 Umbau Haus der Jugend Deutschherrenufer 12 60594 Frankfurt / M. Produktkatalog Bauherr: Verein Haus der Jugend E. V. Deutschherrenufer 12 60594 Frankfurt / M. Bemusterungsliste Haustechnik 1

Einsatzbereich: Nasszellen, Foyer, Flur- und Treppenbereiche Produkt: Deckeneinbauleuchte, direktstrahlend Downlight Systemring Hersteller: Wila Typ: Tentec zono Leuchten: 17 W, LED 3000 K Modell-Nr. : TL 1141205 -03 -30 Für Deckenausschnitt 180 mm. Einbautiefe 120 mm. Farbe: weiß Beschreibung: Filigraner Abdeckring weiß mit werkzeuglosem Bajonettverschluss. integrierte Diffusorkalotte für homogene Lichtverteilung Farbwiedergabe Ra > 80 Farbortstabilität <3 -step Mac. Adams Lebensdauer 50. 000 h (L 80/B 10) Spiegelreflektor aus Reinstaluminium (Al 99. 98), seidenmatt, staubabweisend und fingerabdruckresistent formstabiles Gehäuse aus Aluminium-Druckguss passives Temperaturmanagement Betriebs- und Montagetechnik LED-Betriebsgerät integriert Sichere Montage dank 3 -Punkt-Schraubbefestigung Geeignet für Deckenstärken 1 -25 mm MS-3 Montagetechnik zum werkzeuglosen Wechsel von Lichtoptiken KG 445 Beleuchtung Standard gem. Kostenschätzung X Alternative - Freigabe Bauherr Ja / Nein Datum Unterschrift Freigabe Architekt Ja / Nein Datum Listenpreis netto Unterschrift 1909 Umbau Haus der Jugend FFM Bemusterungsliste Haustechnik 11/4/2020 2

Einsatzbereich: Foyer, Treppenbereich Produkt: Wand- und Deckenleuchte Hersteller: Schmitz-Leuchten Gmb. H & Co. KG Typ: CLEAR LED Leuchten: LED, 4000 K, Ra>80, max. 43 W, Modell-Nr. : 121 -008 -204 CLEAR 2 LED Farbe: Aluminium eloxiert Beschreibung: Wand-/Deckenleuchte CLEAR 2 LED Geschlossener LED-Leuchtenkorpus mit 90 mm Aufbauhöhe zur direkten Beleuchtung Energieeffiziente Low-Power-LEDs für eine wartungsfreie und homogene Ausleuchtung der opalen Abdeckung Wand-/Deckenarmatur aus Stahlblech, mit korrosionsschützendem Einbrennlack Kabeleinführung zur Durchgangsverdrahtung Ø 25 mm mittig auf der Rückseite der Armatur KG 445 Beleuchtung Abmessungen: (Lx. Bx. H): 600 x 90 mm Standard gem. Kostenschätzung X Alternative - Freigabe Bauherr Ja / Nein Datum Unterschrift Freigabe Architekt Ja / Nein Datum Listenpreis netto Unterschrift 1909 Umbau Haus der Jugend FFM Bemusterungsliste Haustechnik 11/4/2020 3

Einsatzbereich: Seminarräume Produkt: Deckenanbauleuchte Hersteller: Zumtobel Typ: MIREL-L A LED 3800 -840 Q 600 LDO Leuchten: LED, 4000 K, Ra>80, 29 W, Modell-Nr. : 42925618 Farbe: weiß Beschreibung: Flache und modulare LED Deckenanbauleuchte mit Linsenoptik. DALI steuerbare Leuchte (DALI only) mit LED-Konverter LED-Lebensdauer 50000 h bis zu einem Lichtstromrückgang auf 85 % des Anfangswertes. Farborttoleranz (initial Mac. Adam): 3. Leuchten Lichtlenkung über quadratische Linsenoptik entblendete Lichtverteilung mit UGR < 16 und L 65 < 1500 cd/m² gemäß EN 12464 -1 geringe Schmutzempfindlichkeit und einfache Reinigung flaches Leuchtengehäuse aus Stahlblech pulverbeschichtet in weiß Leuchtengehäuse mit sichtbarer Leuchtenhöhe von 52 mm Leuchte halogenfrei verdrahtet Abmessungen: 600 x 52 mm Gewicht: 6, 64 kg KG 445 Beleuchtung Standard gem. Kostenschätzung X Alternative - Freigabe Bauherr Ja / Nein Datum Unterschrift Freigabe Architekt Ja / Nein Datum Listenpreis netto Unterschrift 1909 Umbau Haus der Jugend FFM Bemusterungsliste Haustechnik 11/4/2020 4

Einsatzbereich: großer Saal 2. OG Produkt: Robuster LED-Hallenstrahler, Zur Deckenmontage sowie abgehängten Montage über optionales Zubehör geeignet. Hersteller: Trilux Typ: Mirona Fit B LED 13000 -840 ETDD Leuchten: LED, 4000 K, Ra>80, 94 W, Modell-Nr. : 6819551 Farbe: weiß Beschreibung: Robuster LED-Hallenstrahler. Zur Deckenmontage sowie abgehängten Montage über optionales Zubehör geeignet. Optisches System aus einer PC-Linsenoptik zusammengesetzt. Mit symmetrisch breit strahlender Lichtstärkeverteilung. LED-System bestehend aus 2 LED Modulen, auf Aluminiumträger montiert. Leuchtenlichtstrom 12700 lm, Anschlussleistung 94 W, Lichtausbeute der Leuchte 135 lm/W Lichtfarbe neutralweiß, Farbtemperatur 4000 K, Farbwiedergabeindex Ra > 80. Lebensdauer L 85(tq 55 °C) = 50. 000 h. Robuster Aluminium-Druckguss-Körper mit integrierten Kühlrippen. Farbe weiß. Zulässige Umgebungstemperatur (ta) -30 °C - +55 °C. Schutzklasse I, Schutzart IP 65, Schlagfestigkeit IK 08/6 J, Glühdrahtfestigkeit 850 °C. Mit Anschlussleitung, 1500 mm. Mit elektronischem Betriebsgerät, digital dimmbar (DALI). KG 445 Beleuchtung Standard gem. Kostenschätzung X Alternative - Freigabe Bauherr Ja / Nein Datum Unterschrift Freigabe Architekt Ja / Nein Datum Listenpreis netto Unterschrift 1909 Umbau Haus der Jugend FFM Bemusterungsliste Haustechnik 11/4/2020 5

KG 445 Beleuchtung Standard gem. Kostenschätzung - Alternative X Freigabe Bauherr Ja / Nein Datum Unterschrift Freigabe Architekt Ja / Nein Datum Einsatzbereich: großer Saal 2. OG Produkt: Runder LED-Flächenstrahler, Abgehängte Montage Hersteller: Trilux Typ: Mirona RL TB LED 12000 -830 ETDD Leuchten: LED, 3000 K, Ra>80, 100 W, Modell-Nr. : 6435151 Farbe: anthrazit Beschreibung: Runder LED-Flächenstrahler. Abgehängte Montage. Optisches System mit PCLinsentechnik. Mit einer Optikeinheit pro LEDModul. Optimierte Leuchtdichtekontraste durch homogen lichtstreuende Diffusorscheibe. Leuchtenlichtstrom 10500 lm, Anschlussleistung 100 W, Lichtausbeute der Leuchte 105 lm/W. Lichtfarbe warmweiß, Farbtemperatur 3000 K, Farbwiedergabeindex Ra > 80. Lebensdauer L 85 (tq 35 °C) = 50. 000 h, Lebensdauer L 80 (tq 35 °C) = 70. 000 h. Robuster Aluminium-Druckguss Körper mit integrierten Kühlrippen und thermisch getrennten Gerätekästen. Abdeckung der Lichtaustrittsöffnung aus Einscheiben- Sicherheitsglas. Die begrenzte Oberflächentemperatur ermöglicht den Einsatz in feuergefährdeten Betriebsstätten. Farbe anthrazit. Schutzklasse I, Schutzart IP 65, Schlagfestigkeit IK 08/6 J, Glühdrahtfestigkeit 850 °C. Mit elektronischem Betriebsgerät, digital dimmbar (DALI). Listenpreis netto Unterschrift 1909 Umbau Haus der Jugend FFM Bemusterungsliste Haustechnik 11/4/2020 6

Einsatzbereich: Büro Produkt: Deckeneinbauleuchten, Deckeneinlegeleuchten Hersteller: RZB Rudolf Zimmermann Typ: Sidelite Leuchten: 1 x LED 34 W 4000 K Modell-Nr. : 311667. 002. 1 Farbe: weiß Beschreibung: Rahmen Aluminium pulverbeschichtet weiß, Diffusor Kunststoff (PMMA) opal, seitliche Lichteinkopplung mit LED, Leuchtmittel (LED) im Lieferumfang enthalten, Betriebsgerät (Höhe 32 mm) extern. Federn für Deckeneinbau serienmäßig im Lieferumfang enthalten (Deckenstärke: 10 -25 mm) Abmessungen: Länge L 622 mm Breite B 622 mm Höhe H 45 mm Einbauöffnung LA 610 x BA 610 mm Deckenstärke 10 -25 mm Gewicht 4, 88 kg KG 445 Beleuchtung Standard gem. Kostenschätzung X Alternative - Freigabe Bauherr Ja / Nein Datum Unterschrift Freigabe Architekt Ja / Nein Datum 1909 Umbau Haus der Jugend FFM Bemusterungsliste Haustechnik Listenpreis netto Unterschrift 7

Einsatzbereich: Speisesaal Produkt: Einlegeleuchte Hersteller: Regiolux Typ: plain, PLEO LED Leuchten: LED, 4000 K, Ra>80, 33 W, Modell-Nr. : 72295014180 Farbe: verkehrsweiß RAL 9016 Beschreibung: Einlegeleuchte; Stahlblechgehäuse geeignet für Decken mit sichtbaren T-Schienen; Schutzart bezieht sich auf sichtbare Leuchtenfläche; Gehäusefarbe verkehrsweiß RAL 9016; Lichtverteilung direkt strahlend mittels opalem Diffusor aus Acrylglas, für Bildschirmarbeitsplätze, 65° < 3000 cd/m² rundumentblendet nach aktueller Norm DIN-EN 12464 -1; Elektrischer Anschluss über 3 -polige Anschlussklemme in Steckkontakt-Technik. Abmessungen Lx. Bx. H/Dx. H (mm): 622 x 81 KG 445 Beleuchtung Deckensystem: Decken mit sichtbaren T-Schienen/24 mm [s-TS] (625 x 625 mm) Deckenabstand min. (mm): 250(s-TS); 140(s-TS min) Standard gem. Kostenschätzung X Alternative - Freigabe Bauherr Ja / Nein Datum Unterschrift Freigabe Architekt Ja / Nein Datum Listenpreis netto Unterschrift 1909 Umbau Haus der Jugend FFM Bemusterungsliste Haustechnik 11/4/2020 8

KG 445 Beleuchtung Standard gem. Kostenschätzung X Alternative - Freigabe Bauherr Ja / Nein Datum Unterschrift Freigabe Architekt Ja / Nein Datum Einsatzbereich: Neben-, Technikräume, Umkleiden Produkt: Für Decken- und Wand- Montage Hersteller: Trilux Typ: Olexeon 1500 B 4000 -840 ET PC Leuchten: LED-Feuchtraum-Anbauleuchte IP 66 Modell-Nr. : TOC: 6815540 Farbe: Leuchtenkörper aus glasfaserverstärktem Polyester, Farbe ähnlich RAL 7035 lichtgrau. Beschreibung: LED-Feuchtraum-Anbauleuchte IP 66. Für Decken- und Wand- sowie abgehängte Montage. Abgehängte Montage über optionales Zubehör möglich. Montage über beiliegende Edelstahl-Befestigungsklammern. Mit symmetrisch breitstrahlender Lichtstärkeverteilung. Leuchtenlichtstrom 3700 lm, Anschlussleistung 31 W, Lichtausbeute der Leuchte 119 lm/W. Lichtfarbe neutralweiß, Farbtemperatur 4000 K, Farbwiedergabeindex Ra > 80. Lebensdauer L 80(tq 25 °C) = 35. 000 h, Lebensdauer L 70(tq 25°C) = 50. 000 h. Leuchtenkörper aus glasfaserverstärktem Polyester, Farbe ähnlich RAL 7035 lichtgrau. Abdeckwanne aus PC. Maße (L x B): 1500 mm x 88 mm, Leuchtenhöhe 77 mm. Zulässige Umgebungstemperatur (ta) - 20°C - +35°C. Schutzklasse I, Schutzart IP 66, Schlagfestigkeit IK 08/6 J, Glühdrahtfestigkeit 850°C. Schnellmontageleuchte mit Schnellstecksystem Wieland. 3 -polige Ausführung für schaltbare Leuchten. Anschlussbuchse an einer Kopfseite ausgeführt. Mit elektronischem Betriebsgerät, schaltbar. Listenpreis netto Unterschrift 1909 Umbau Haus der Jugend FFM Bemusterungsliste Haustechnik 11/4/2020 9

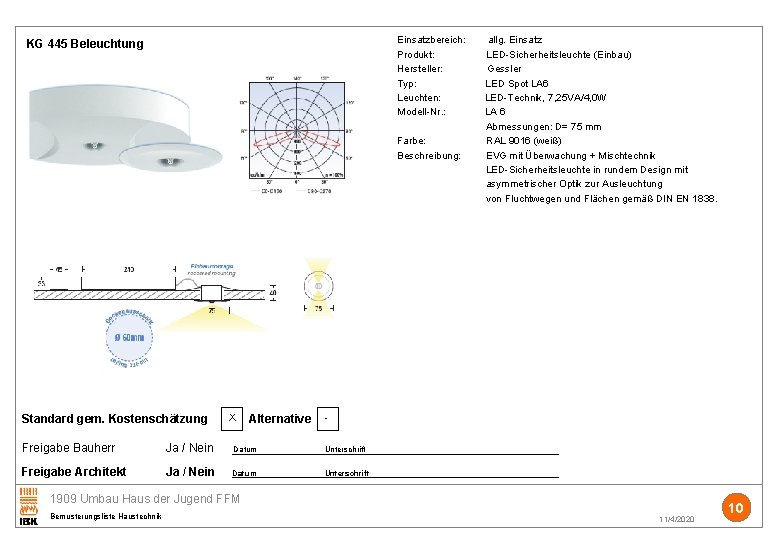

Einsatzbereich: allg. Einsatz Produkt: LED-Sicherheitsleuchte (Einbau) Hersteller: Gessler Typ: LED Spot LA 6 Leuchten: LED-Technik, 7, 25 VA/4, 0 W Modell-Nr. : LA 6 Abmessungen: D= 75 mm Farbe: RAL 9016 (weiß) Beschreibung: EVG mit Überwachung + Mischtechnik LED-Sicherheitsleuchte in rundem Design mit asymmetrischer Optik zur Ausleuchtung von Fluchtwegen und Flächen gemäß DIN EN 1838. KG 445 Beleuchtung Standard gem. Kostenschätzung X Alternative - Freigabe Bauherr Ja / Nein Datum Unterschrift Freigabe Architekt Ja / Nein Datum Listenpreis netto Unterschrift 1909 Umbau Haus der Jugend FFM Bemusterungsliste Haustechnik 11/4/2020 10

Einsatzbereich: großer Saal 2. OG Produkt: LED-Sicherheitsleuchte (Aufbau) Hersteller: Gessler Typ: Primus Leuchten: LED-Technik, 7, 25 VA/4, 0 W Modell-Nr. : PS 5 Farbe: RAL 9016 (weiß) Beschreibung: Leistungsstarke LED-Linsenleuchte zur Ausleuchtung von Flächen KG 445 Beleuchtung Standard gem. Kostenschätzung X Alternative - Freigabe Bauherr Ja / Nein Datum Unterschrift Freigabe Architekt Ja / Nein Datum Listenpreis netto Unterschrift 1909 Umbau Haus der Jugend FFM Bemusterungsliste Haustechnik 11/4/2020 11

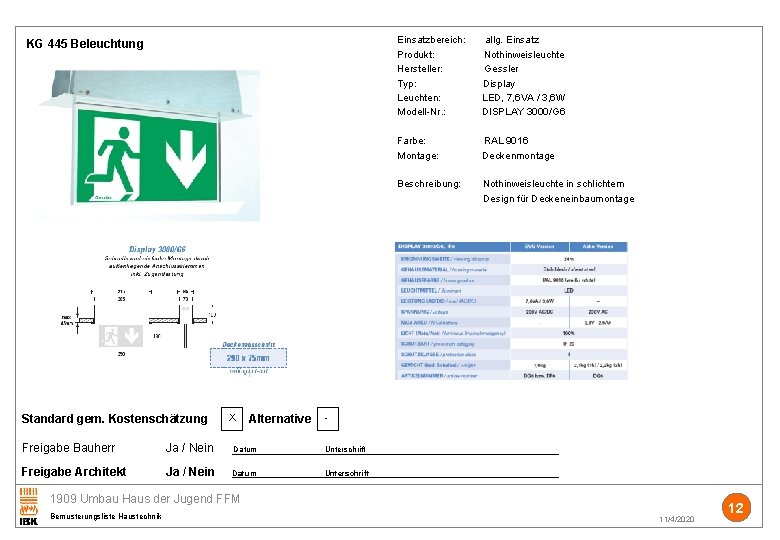

Einsatzbereich: allg. Einsatz Produkt: Nothinweisleuchte Hersteller: Gessler Typ: Display Leuchten: LED, 7, 6 VA / 3, 6 W Modell-Nr. : DISPLAY 3000/G 6 Farbe: RAL 9016 Montage: Deckenmontage Beschreibung: Nothinweisleuchte in schlichtem Design für Deckeneinbaumontage KG 445 Beleuchtung Standard gem. Kostenschätzung X Alternative - Freigabe Bauherr Ja / Nein Datum Unterschrift Freigabe Architekt Ja / Nein Datum Listenpreis netto Unterschrift 1909 Umbau Haus der Jugend FFM Bemusterungsliste Haustechnik 11/4/2020 12

Einsatzbereich: allg. Einsatz Produkt: Schalterprogramm Hersteller: Gira Typ: E 2 Leuchten: Modell-Nr. : Farbe: reinweiß glänzend Beschreibung: KG 444 Niederspannungsinstallationsanlagen Standard gem. Kostenschätzung X Alternative - Freigabe Bauherr Ja / Nein Datum Unterschrift Freigabe Architekt Ja / Nein Datum Listenpreis netto Unterschrift 1909 Umbau Haus der Jugend FFM Bemusterungsliste Haustechnik 11/4/2020 13

Einsatzbereich: allg. Einsatz Produkt: Präsenzmelder Hersteller: esylux Typ: PD-C 360 i/6 mini opal-matt (Deckeneinbaumontage) Leuchten: Modell-Nr. : EP 10425868 Farbe: Beschreibung: Mini-Präsenzmelder mit 360° Erfassungsbereich für die Deckeneinbau- und Wandmontage Reichweite von bis zu 6 m im Durchmesser für den Einsatz in kleinen Räumen, Durchgangsbereichen, Toiletten, kleinen Büros, Fluren Neue universale ESYLUX Klemmtechnik für den schnellen Einbau in Decken, Markenschalter Rahmen, Leuchten, Unterputzdosen, Schränken etc. Fest hinterlegtes Werksprogramm für eine sofortige Betriebsbereitschaft Abmessungen ca. Höhe 47 mm, Ø 25 mm Einbaumaß Einbautiefe [mm] 36 mm, Einbaulochmaß Ø 20 mm KG 444 Niederspannungsinstallationsanlagen Standard gem. Kostenschätzung X Alternative - Freigabe Bauherr Ja / Nein Datum Unterschrift Freigabe Architekt Ja / Nein Datum Listenpreis netto Unterschrift 1909 Umbau Haus der Jugend FFM Bemusterungsliste Haustechnik 11/4/2020 14

Einsatzbereich: allg. Einsatz Produkt: Rauchmelder Hersteller: Esser Typ: Optischer Rauchmelder Leuchten: Modell-Nr. : 800371 Farbe: weiß, ähnlich RAL 9010 Beschreibung: Streulicht-Rauchmelder zur sicheren Früherkennung von Bränden. Prozessanalogmelder mit dezentraler Intelligenz, Eigenfunktionskontrolle, automatischer Umweltanpassung, Alarm- und Betriebsdatenspeicherung und Alarmanzeige. Eine Melderparallelanzeige ist zusätzlich anschließbar. KG 456 Gefahrenmelde- und Alarmanlagen Standard gem. Kostenschätzung X Alternative - Freigabe Bauherr Ja / Nein Datum Unterschrift Freigabe Architekt Ja / Nein Datum Listenpreis netto Unterschrift 1909 Umbau Haus der Jugend FFM Bemusterungsliste Haustechnik 11/4/2020 15

Einsatzbereich: allg. Einsatz Produkt: Druckknopfmelder Hersteller: Esser Typ: Standard MCP, rot mit Glasscheibe Leuchten: Modell-Nr. : 804970 Farbe: rot, ähnlich RAL 3020 Beschreibung: In der kompakten Ausführung mit Meldergehäuse und Alarmanzeige; zum Anschluss an eine Standardmeldergruppe. KG 456 Gefahrenmelde- und Alarmanlagen Standard gem. Kostenschätzung X Alternative - Freigabe Bauherr Ja / Nein Datum Unterschrift Freigabe Architekt Ja / Nein Datum Listenpreis netto Unterschrift 1909 Umbau Haus der Jugend FFM Bemusterungsliste Haustechnik 11/4/2020 16

Einsatzbereich: Behinderten WC Produkt: Rufsystem 834, Notrufset Hersteller: Gira Typ: Rufsystem 834 Komplettset Leuchten: Modell-Nr. : 0495 88 Farbe: Reinweiß Beschreibung: Das Gira Rufsystem 834 ist ein Rufsystem zum Hilferuf in Krankenhäusern, Pflegeheimen, Arztpraxen, Kindergärten, Schulen oder öffentlichen WC-Anlagen und erfüllt alle sicherheitstechnischen Anforderungen nach DIN VDE 0834. Dank seines dezentralen und modularen Aufbaus eignet sich das System sowohl für Kleinstanlagen mit wenigen Räumen als auch für eine große Einrichtung mit verschiedenen Wohneinheiten oder Pflegestationen. Das Notrufset aus dem Gira Rufsystem 834 Vierteiliges Set bestehend aus Rufmodul, Zugtaster, Abstelltaster und Netzteil Notrufset. Zur Notruf-Signalisierung von hilfsbedürftigen Menschen im Ereignisfall. KG 456 Gefahrenmelde- und Alarmanlagen Standard gem. Kostenschätzung X Alternative - Freigabe Bauherr Ja / Nein Datum Unterschrift Freigabe Architekt Ja / Nein Datum Listenpreis netto Unterschrift 1909 Umbau Haus der Jugend FFM Bemusterungsliste Haustechnik 11/4/2020 17

Einsatzbereich: großer Saal Produkt: Projektor Hersteller: Panasonic Typ: PT-DZ 780 Series Leuchten: Modell-Nr. : Farbe: schwarz Beschreibung: KG 454 Medientechnik Standard gem. Kostenschätzung X Alternative - Freigabe Bauherr Ja / Nein Datum Unterschrift Freigabe Architekt Ja / Nein Datum Listenpreis netto Unterschrift 1909 Umbau Haus der Jugend FFM Bemusterungsliste Haustechnik 11/4/2020 18

Einsatzbereich: kleiner Saal Produkt: tragbarer Projektor Hersteller: Panasonic Typ: PT-VZ 575 N Leuchten: Modell-Nr. : Farbe: weiß Beschreibung: KG 454 Medientechnik Standard gem. Kostenschätzung X Alternative - Freigabe Bauherr Ja / Nein Datum Unterschrift Freigabe Architekt Ja / Nein Datum Listenpreis netto Unterschrift 1909 Umbau Haus der Jugend FFM Bemusterungsliste Haustechnik 11/4/2020 19

Einsatzbereich: Seminarräume, kleiner-, großer Saal Produkt: Media. Link Controller Hersteller: Extron Typ: MLC 104 IP PLUS Leuchten: Modell-Nr. : Farbe: schwarz Beschreibung: KG 454 Medientechnik Standard gem. Kostenschätzung X Alternative - Freigabe Bauherr Ja / Nein Datum Unterschrift Freigabe Architekt Ja / Nein Datum Listenpreis netto Unterschrift 1909 Umbau Haus der Jugend FFM Bemusterungsliste Haustechnik 11/4/2020 20

Einsatzbereich: Seminarräume Produkt: Ultra-HD-Monitor Hersteller: SHARP Typ: PN-H 701 Leuchten: Modell-Nr. : Farbe: schwarz Beschreibung: Vollgepackt mit den neuesten Bildtechnologien ist der PN- H 701 eine hervorragende Kommunikationsplattform. Mit dieser beeindruckenden Größe bietet Ultra-HD-Monitor der 70 -Zoll-Klasse 4 K (Auflösung 3. 840 x 2. 180) eindrucksvolle, super hochauflösende Bildqualität zur Anzeige aller nur erdenklichen Inhalte - von detailliertem Text bis hin zu hochauflösenden Grafiken. Mit seinem riesigen, nahtlosen Bildschirm und der vierfachen Auflösung eines 1080 p Full- HD-Bildschirms erhalten Sie die vom Autor gewünschten Details, sowie Tiefe und Klarheit. Ausgezeichnet zur Verwendung in Innenbereichen - ob in Einzelhandel, Büro, Konferenz, oder bei öffentlichen Veranstaltungen - dies ist der Monitor, der bei jedem Betrachter ein unvergesslichen Betrachtungserlebnis hinterlässt. KG 454 Medientechnik Standard gem. Kostenschätzung X Alternative - Freigabe Bauherr Ja / Nein Datum Unterschrift Freigabe Architekt Ja / Nein Datum Listenpreis netto Unterschrift 1909 Umbau Haus der Jugend FFM Bemusterungsliste Haustechnik 11/4/2020 21

Einsatzbereich: Seminarräume Produkt: 65 -inch Class FULL HD LCD Display Hersteller: Panasonic Typ: TH-65 LFE 8 E Leuchten: Modell-Nr. : Farbe: schwarz Beschreibung: KG 454 Medientechnik Standard gem. Kostenschätzung - Alternative X Freigabe Bauherr Ja / Nein Datum Unterschrift Freigabe Architekt Ja / Nein Datum Listenpreis netto Unterschrift 1909 Umbau Haus der Jugend FFM Bemusterungsliste Haustechnik 11/4/2020 22

Einsatzbereich: Seminarräume 101 u. 103, kleiner Saal Produkt: Deckeneinbau Lautsprecher Hersteller: QSC Typ: AD-C 6 T-LP Leuchten: Modell-Nr. : Farbe: weiß Beschreibung: KG 454 Medientechnik Standard gem. Kostenschätzung X Alternative - Freigabe Bauherr Ja / Nein Datum Unterschrift Freigabe Architekt Ja / Nein Datum Listenpreis netto Unterschrift 1909 Umbau Haus der Jugend FFM Bemusterungsliste Haustechnik 11/4/2020 23

Einsatzbereich: Seminarräume 101 u. 103, kleiner Saal Produkt: Microfonsystem 4 -Kanal Hersteller: SHURE Typ: QLXD 24 E-SM 58 S 50 Leuchten: Modell-Nr. : Farbe: schwarz Beschreibung: KG 454 Medientechnik Standard gem. Kostenschätzung X Alternative - Freigabe Bauherr Ja / Nein Datum Unterschrift Freigabe Architekt Ja / Nein Datum Listenpreis netto Unterschrift 1909 Umbau Haus der Jugend FFM Bemusterungsliste Haustechnik 11/4/2020 24

Einsatzbereich: Seminarräume, kleiner-, großer Saal Produkt: Wandanschlussfeld Hersteller: Extron Typ: WPB 109 Leuchten: Modell-Nr. : Farbe: schwarz Beschreibung: KG 454 Medientechnik Standard gem. Kostenschätzung X Alternative - Freigabe Bauherr Ja / Nein Datum Unterschrift Freigabe Architekt Ja / Nein Datum Listenpreis netto Unterschrift 1909 Umbau Haus der Jugend FFM Bemusterungsliste Haustechnik 11/4/2020 25

Einsatzbereich: Dusche und WC Produkt: Waschtisch Hersteller: Keramag Typ: Renova Nr. 1 Serie: - Modell-Nr. : 223055 Farbe: Weiß (alpin) Beschreibung: Waschtisch mit Überlauf, mit Hahnloch mitten offen, mit leichter Aufkantung wandseitig und ablaufoptimierter Beckeninnengestaltung. Mit großem Montagefreiraum im Befestigungsbereich Größe: Breite 550 mm, Ausladung 450 mm KG 411 Abwasseranlagen/ 412 Wasseranlagen Standard gem. Kostenschätzung X Alternative - Freigabe Bauherr Ja / Nein Datum Unterschrift Freigabe Architekt Ja / Nein Datum Listenpreis netto Unterschrift 1909 Umbau Haus der Jugend FFM Bemusterungsliste Haustechnik 11/4/2020 26

Einsatzbereich: Dusche und WC Produkt: Waschtisch Hersteller: Keramag Typ: Bad-Serie Renova Nr. 1 Comprimo Serie: - Modell-Nr. : 226155 Farbe: Weiß (alpin) Beschreibung: Waschtisch mit Überlauf, mit Hahnloch mitten offen Mit großem Montagefreiraum im Befestigungsbereich Größe: Breite: 550 mm, Tiefe: 370 mm KG 411 Abwasseranlagen/ 412 Wasseranlagen Standard gem. Kostenschätzung - Alternative X Freigabe Bauherr Ja / Nein Datum Unterschrift Freigabe Architekt Ja / Nein Datum Listenpreis netto Unterschrift 1909 Umbau Haus der Jugend FFM Bemusterungsliste Haustechnik 11/4/2020 27

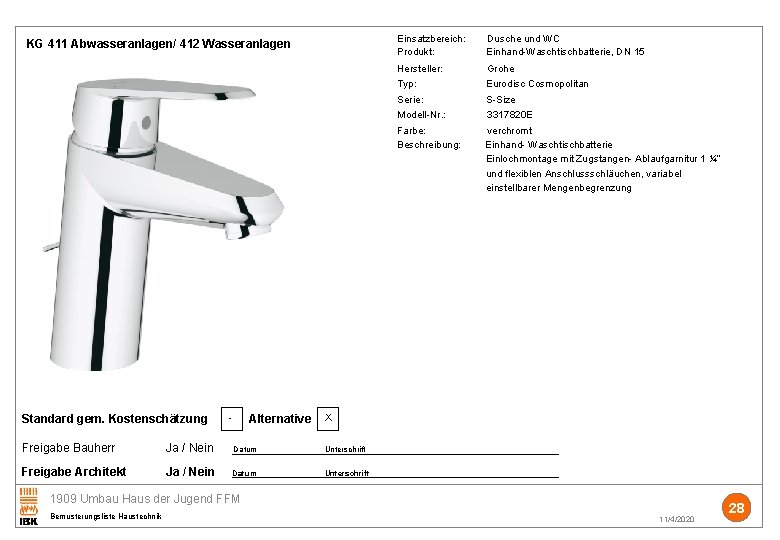

Einsatzbereich: Dusche und WC Produkt: Einhand-Waschtischbatterie, DN 15 KG 411 Abwasseranlagen/ 412 Wasseranlagen Hersteller: Grohe Typ: Eurodisc Cosmopolitan Serie: S-Size Modell-Nr. : 3317820 E Farbe: verchromt Beschreibung: Einhand- Waschtischbatterie Einlochmontage mit Zugstangen- Ablaufgarnitur 1 ¼“ und flexiblen Anschlussschläuchen, variabel einstellbarer Mengenbegrenzung Standard gem. Kostenschätzung - Alternative X Freigabe Bauherr Ja / Nein Datum Unterschrift Freigabe Architekt Ja / Nein Datum Listenpreis netto Unterschrift 1909 Umbau Haus der Jugend FFM Bemusterungsliste Haustechnik 11/4/2020 28

Einsatzbereich: Dusche und WC KG 411 Abwasseranlagen/ 412 Wasseranlagen Produkt: Einhand-Waschtischbatterie, DN 15 Hersteller: Grohe Typ: Eurodisc Cosmopolitan Serie: S-Size Modell-Nr. : 2338220 E Farbe: Chrom Beschreibung: Einhand- Waschtischbatterie Einlochmontage ohne Ablaufgarnitur, mit Temperaturbegrenzer, mit flexiblen Anschlussschläuchen, variabel einstellbarer Mengenbegrenzung und flexiblen Anschlussschläuchen, GROHE Eurodisc C Einhand-Waschtischbatterie, DN 15 Einlochmontage GROHE Silk. Move ES 35 mm Keramikkartusche Energie-Spar-Funktion Mittelstellung kalt mit Temperaturbegrenzer variabel einstellbare Mengenbegrenzung GROHE Star. Light Chromoberfläche GROHE Eco. Joy 5, 7 l/min Mousseur glatter Körper flexible Anschlussschläuche GROHE Quick. Fix Plus Schnellbefestigungssystem Standard gem. Kostenschätzung X Alternative - Freigabe Bauherr Ja / Nein Datum Unterschrift Freigabe Architekt Ja / Nein Datum Listenpreis netto Unterschrift 1909 Umbau Haus der Jugend FFM Bemusterungsliste Haustechnik 11/4/2020 29

Einsatzbereich: Dusche und WC Produkt: Ablaufgarnitur mit Sieb für Waschbecken KG 411 Abwasseranlagen/ 412 Wasseranlagen Hersteller: Typ: Serie: - Modell-Nr. : - Farbe: verchromt Beschreibung: Sieb-Ablaufventil Schaftventil 11/4“ * 60 * 70 mm, für Waschtische mit Überlauf Standard gem. Kostenschätzung - Alternative X Freigabe Bauherr Ja / Nein Datum Unterschrift Freigabe Architekt Ja / Nein Datum Listenpreis netto Unterschrift 1909 Umbau Haus der Jugend FFM Bemusterungsliste Haustechnik 11/4/2020 30

Einsatzbereich: Dusche und WC Produkt: Sieb – Schaftventil Hersteller: Viega KG 411 Abwasseranlagen/ 412 Wasseranlagen Typ: - Serie: - Modell-Nr. : 5216. 1, 11/4“ Farbe: verchromt Beschreibung: Sieb-Ablaufventil Schaftventil 11/4“ * 60 * 70 mm, Messing verchromt, für Waschtische mit Überlauf Standard gem. Kostenschätzung X Alternative - Freigabe Bauherr Ja / Nein Datum Unterschrift Freigabe Architekt Ja / Nein Datum Listenpreis netto Unterschrift 1909 Umbau Haus der Jugend FFM Bemusterungsliste Haustechnik 11/4/2020 31

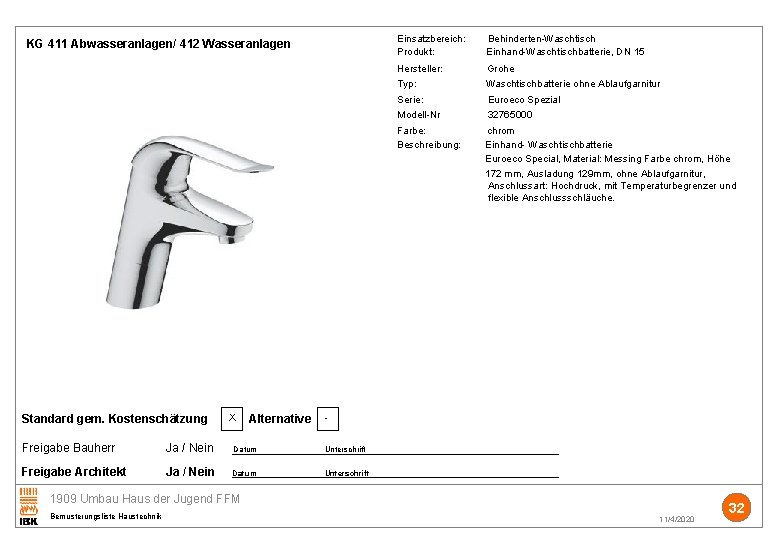

Einsatzbereich: Behinderten-Waschtisch Produkt: Einhand-Waschtischbatterie, DN 15 KG 411 Abwasseranlagen/ 412 Wasseranlagen Hersteller: Grohe Typ: Waschtischbatterie ohne Ablaufgarnitur Serie: Euroeco Spezial Modell-Nr 32765000 Farbe: chrom Beschreibung: Einhand- Waschtischbatterie Euroeco Special, Material: Messing Farbe chrom, Höhe 172 mm, Ausladung 129 mm, ohne Ablaufgarnitur, Anschlussart: Hochdruck, mit Temperaturbegrenzer und flexible Anschlussschläuche. Standard gem. Kostenschätzung X Alternative - Freigabe Bauherr Ja / Nein Datum Unterschrift Freigabe Architekt Ja / Nein Datum Listenpreis netto Unterschrift 1909 Umbau Haus der Jugend FFM Bemusterungsliste Haustechnik 11/4/2020 32

Einsatzbereich: WC-Bereiche KG 411 Abwasseranlagen/ 412 Wasseranlagen Produkt: Wand-WC Tiefspüler Hersteller: Keramag Typ: Renova Nr. 1 Serie: - Modell-Nr. : 203040 Farbe: Weiß (alpin) Beschreibung: Tiefspühl-WC, 4, 5/6 l wandhängend mit 70 mm Bodenfreiheit mit glasiertem Spühlrand, für Wandeinbauspühlkasten Größe: Breite: 356 mm, Ausladung: 540 mm, Höhe: 340 mm, ohne WC Sitz Standard gem. Kostenschätzung X Alternative - Freigabe Bauherr Ja / Nein Datum Unterschrift Freigabe Architekt Ja / Nein Datum Listenpreis netto Unterschrift 1909 Umbau Haus der Jugend FFM Bemusterungsliste Haustechnik 11/4/2020 33

Einsatzbereich: Behinderten WC KG 411 Abwasseranlagen/ 412 Wasseranlagen Produkt: Wand-WC Tiefspüler Hersteller: Keramag Typ: Vitalis Serie: - Modell-Nr. : 201500 Farbe: Weiß (alpin) Beschreibung: Tiefspül-WC, 6 l, wandhängend, mit 700 mm Ausladung rollstuhlgerecht, erhöhte Montage erforderlich zur Erreichung einer Sitzhöhe von 48 cm CE, EN 997, EN 38, DIN 18024, DIN 18025, für WE- Kasten oder Wandeinbaudruckspühler inkl. Verlängertes Spühlrohr, ohne WC Sitz Größe: Breite: 355 mm, Tiefe: 70 cm Die Montagehöhe sollte 460 mm sein, um eine Sitzhöhe von 480 mm zu erreichen. Standard gem. Kostenschätzung X Alternative - Freigabe Bauherr Ja / Nein Datum Unterschrift Freigabe Architekt Ja / Nein Datum Listenpreis netto Unterschrift 1909 Umbau Haus der Jugend FFM Bemusterungsliste Haustechnik 11/4/2020 34

Einsatzbereich: WC-Bereiche KG 411 Abwasseranlagen/ 412 Wasseranlagen Produkt: Wand-WC Tiefspüler Hersteller: Keramag Typ: Renova Nr. 1 Comprimo Serie: - Modell-Nr. : 203245 Farbe: Weiß (alpin) Beschreibung: Tiefspühl-WC, 4, 5/6 l wandhängend mit 70 mm Bodenfreiheit mit glasiertem Spühlrand, für Wandeinbauspühlkasten Das Wand-WC mit nur 480 mm Ausladung, punktet mit hohem Sitzkomfort. Größe: Breite: 355 mm, Ausladung: 480 mm, Höhe: 340 mm, ohne WC Sitz Standard gem. Kostenschätzung - Alternative X Freigabe Bauherr Ja / Nein Datum Unterschrift Freigabe Architekt Ja / Nein Datum Listenpreis netto Unterschrift 1909 Umbau Haus der Jugend FFM Bemusterungsliste Haustechnik 11/4/2020 35

Einsatzbereich: WC-Bereiche KG 411 Abwasseranlagen/ 412 Wasseranlagen Produkt: WC-Sitz Hersteller: Keramag Typ: Renova Nr. 1 Serie: - Modell-Nr. : 573010 Farbe: Weiß (alpin) Beschreibung: WC-Sitz aus hochwertigem Kunststoff, Deckel mit verdeckten Edelstahl Scharnieren, weiß Standard gem. Kostenschätzung X Alternative - Freigabe Bauherr Ja / Nein Datum Unterschrift Freigabe Architekt Ja / Nein Datum Listenpreis netto Unterschrift 1909 Umbau Haus der Jugend FFM Bemusterungsliste Haustechnik 11/4/2020 36

Einsatzbereich: WC-Bereiche KG 411 Abwasseranlagen/ 412 Wasseranlagen Produkt: WC-Betätigungsplatte Hersteller: Geberit Typ: Sigma 01 Serie: - Modell-Nr. : 115. 770. 11. 5 Farbe: weiß Beschreibung: Betätigungsplatte für die WC-Auslösung mit zwei Mengen Spülung Werkstoff: Kunststoff Standard gem. Kostenschätzung X Alternative - Freigabe Bauherr Ja / Nein Datum Unterschrift Freigabe Architekt Ja / Nein Datum Listenpreis netto Unterschrift 1909 Umbau Haus der Jugend FFM Bemusterungsliste Haustechnik 11/4/2020 37

Einsatzbereich: WC-Bereiche KG 411 Abwasseranlagen/ 412 Wasseranlagen Produkt: Toilettenbürstengarnitur Hersteller: HEWI Typ: Serie 477 Serie: Serie 477 Modell-Nr. : 477. 20. 100 Farbe: weiß Beschreibung: WC-Bürstengarnitur Bürstengriff mit einfach auswechselbarem Bürstenkopf durch Bajonettverschluss, Bürstenkopf aus schwarzem Polyamid, Bürstentopf mit gewölbtem Boden und sphärenförmigem, teilweise offenem Oberteil in ringförmigem Halter, Oberteil drehbar Standard gem. Kostenschätzung X Alternative - Freigabe Bauherr Ja / Nein Datum Unterschrift Freigabe Architekt Ja / Nein Datum Listenpreis netto Unterschrift 1909 Umbau Haus der Jugend FFM Bemusterungsliste Haustechnik 11/4/2020 38

Einsatzbereich: WC-Bereiche KG 411 Abwasseranlagen/ 412 Wasseranlagen Produkt: Toilettenpapierhalter Hersteller: HEWI Typ: Serie 477 Serie: Serie 477 Modell-Nr. : 477. 21. 100 Farbe: weiß Beschreibung: WC-Papierhalter rechtwinklig gebogener U-förmiger Halter, diebstahlgeschützt durch verdeckte Verschraubung, 160 mm breit, 120 mm hoch, ø 20 mm, aus hochwertigem Polyamid Standard gem. Kostenschätzung X Alternative - Freigabe Bauherr Ja / Nein Datum Unterschrift Freigabe Architekt Ja / Nein Datum Listenpreis netto Unterschrift 1909 Umbau Haus der Jugend FFM Bemusterungsliste Haustechnik 11/4/2020 39

Einsatzbereich: (Nicht zwingend) Behinderten WC , Waschtisch KG 411 Abwasseranlagen/ 412 Wasseranlagen Produkt: Wandstützgriff Hersteller: HEWI Typ: Serie 801 Serie: Serie 801 Modell-Nr. : 801. 50. 310 99 Farbe: weiß Beschreibung: Wandstützgriff mit zwei parallele, übereinander angeordnete, durch einen Verbindungsbogen zusammengefügte Stangenbelastbar nach DIN 18024 (Stützlast 100 kg) mit durchgehendem, korrosionsgeschütztem Stahlkern und Wandplatte aus Polyamid mit integriertem Stahlkern Ausladung 700 mm Standard gem. Kostenschätzung X Alternative - Freigabe Bauherr Ja / Nein Datum Unterschrift Freigabe Architekt Ja / Nein Datum Listenpreis netto Unterschrift 1909 Umbau Haus der Jugend FFM Bemusterungsliste Haustechnik 11/4/2020 40

Einsatzbereich: Behinderten WC KG 411 Abwasseranlagen/ 412 Wasseranlagen Produkt: Stützklappgriff Hersteller: HEWI Typ: Serie 801 Serie: Serie 801 Modell-Nr. : 801. 50. 120 Farbe: weiß Beschreibung: Der Stützklappgriff kann leicht nach oben und gebremst nach unten geklappt werden. Er lässt sich in gemäß DIN 18024 mit 100 kg belastbar. Ausladung 850 mm Standard gem. Kostenschätzung X Alternative - Freigabe Bauherr Ja / Nein Datum Unterschrift Freigabe Architekt Ja / Nein Datum Listenpreis netto Unterschrift 1909 Umbau Haus der Jugend FFM Bemusterungsliste Haustechnik 11/4/2020 41

Einsatzbereich: Behinderten WC KG 411 Abwasseranlagen/ 412 Wasseranlagen Produkt: Rückenstütze Hersteller: HEWI Typ: Serie 801 Serie: Serie 801 Modell-Nr. : 801. 51. 900 99 Farbe: weiß Beschreibung: Gepolsterte Rückenlehne mit beidseitig angebrachten, rechtwinklig gebogenen Befestigungsstangen, kann nur in Verbindung mit Stützklappgriffen der Serie 801 montiert werden. Standard gem. Kostenschätzung X Alternative - Freigabe Bauherr Ja / Nein Datum Unterschrift Freigabe Architekt Ja / Nein Datum Listenpreis netto Unterschrift 1909 Umbau Haus der Jugend FFM Bemusterungsliste Haustechnik 11/4/2020 42

Einsatzbereich: Behinderten WC KG 411 Abwasseranlagen/ 412 Wasseranlagen Produkt: WC – Spülauslösung Funk Hersteller: HEWI Typ: Serie 801 Serie: Serie 801 Modell-Nr. : 801. 50 D 060 Farbe: weiß Beschreibung: Hewi Aufrüstsatz WC-Spülauslösung Funk zum Aufrüsten an HEWI Stützklappgriffe 801. 50. 120 Standard gem. Kostenschätzung X Alternative - Freigabe Bauherr Ja / Nein Datum Unterschrift Freigabe Architekt Ja / Nein Datum Listenpreis netto Unterschrift 1909 Umbau Haus der Jugend FFM Bemusterungsliste Haustechnik 11/4/2020 43

Einsatzbereich: Behinderten WC KG 411 Abwasseranlagen/ 412 Wasseranlagen Produkt: Papierhalter Hersteller: HEWI Typ: Serie 801 Serie: Serie 801 Modell-Nr. : 801. 50 D 10 Farbe: weiß Beschreibung: Aufrüstsatz WC-Papierhalter, rechtwinklig angeordneter Aufsatzrollenhalter, dient zur Nachrüstung am. HEWI Stangensystem Standard gem. Kostenschätzung X Alternative - Freigabe Bauherr Ja / Nein Datum Unterschrift Freigabe Architekt Ja / Nein Datum Listenpreis netto Unterschrift 1909 Umbau Haus der Jugend FFM Bemusterungsliste Haustechnik 11/4/2020 44

Einsatzbereich: Behinderten WC KG 411 Abwasseranlagen/ 412 Wasseranlagen Produkt: Winkelgriff Hersteller: HEWI Typ: Serie 801 Serie: Serie 801 Modell-Nr. : 801. 22. 200 Farbe: weiß Beschreibung: in einem flachen Winkel verbundene Stangen mit Stahl Befestigungsrosetten erhöhte Stabilität durch 3 Befestigungsstützen nicht für Einhängesitze vorgesehen mit durchgehendem, korrosionsgeschütztem Stahlkern links- und rechtsseitig montierbar Montage an der Wand mit Befestigungsmaterial von HEWI Achsmaße 295 mm und 325 mm, Winkel 135°, 200 mm hoch 90 mm tief, Stangen ø 33 mm, Rosetten ø 70 mm aus hochwertigem Polyamid Standard gem. Kostenschätzung X Alternative - Freigabe Bauherr Ja / Nein Datum Unterschrift Freigabe Architekt Ja / Nein Datum Listenpreis netto Unterschrift 1909 Umbau Haus der Jugend FFM Bemusterungsliste Haustechnik 11/4/2020 45

Einsatzbereich: Behinderten WC, Duschbereich KG 411 Abwasseranlagen/ 412 Wasseranlagen Produkt: Duschhandlauf mit verschiebbarer Brausehalterstange Hersteller: HEWI Typ: Serie 801 Serie: Serie 801 Modell-Nr. : 801. 35. 300 Farbe: weiß Beschreibung: waagerecht und senkrecht angeordnete, im rechten Winkel verbundene Stangen mit Stahl-Befestigungsrosetten mit seitlich (zur Montage) verschiebbarer Brausehalterstange Brausehalter kann stufenlos geneigt und in der Höhe verstellt werden mit durchgehendem, korrosionsgeschütztem Stahlkern Montage an der Wand mit Befestigungsmaterial von HEWI links-und rechtsseitig montierbar senkrechte Länge 1100 mm, waagerechte Längen 1185 mm u. 762 mm 90 mm tief, Stangen ø 33 mm, Rosetten ø 70 mm für Einhängesitz geeignet aus hochwertigem Polyamid Standard gem. Kostenschätzung X Alternative - Freigabe Bauherr Ja / Nein Datum Unterschrift Freigabe Architekt Ja / Nein Datum Listenpreis netto Unterschrift 1909 Umbau Haus der Jugend FFM Bemusterungsliste Haustechnik 11/4/2020 46

Einsatzbereich: Behinderten WC, Duschbereich KG 411 Abwasseranlagen/ 412 Wasseranlagen Produkt: Duschhandlauf mit verschiebbarer Brausehalterstange Hersteller: HEWI Typ: Serie 801 Serie: Serie 801 Modell-Nr. : 801. 33. 210 Farbe: weiß Beschreibung senkrecht und waagerecht angeordnete, im rechten Winkel verbundene Stangen mit Stahl-Befestigungsrosetten und Brausehalter kann stufenlos geneigt und in der Höhe verstellt werden. Senkrechte Länge 1100 mm, waagerechte Länge 600 mm 90 mm tief, Stangen ø 33 mm, Rosetten ø 70 mm, für Einhängesitz geeignet, aus hochwertigem Polyamid. Standard gem. Kostenschätzung - Alternative X Freigabe Bauherr Ja / Nein Datum Unterschrift Freigabe Architekt Ja / Nein Datum Listenpreis netto Unterschrift 1909 Umbau Haus der Jugend FFM Bemusterungsliste Haustechnik 11/4/2020 47

Einsatzbereich: Duschen KG 411 Abwasseranlagen/ 412 Wasseranlagen Produkt: Handbrause Hersteller: Grohe Typ: Handbrause, Kunststoff Modell-Nr. : 27675000 Farbe: chrom Beschreibung: Handbrause Grohe Power&Soul Durchmesser 160 mm, 4 Strahlbilder per Knopfdruck, Standard gem. Kostenschätzung X Alternative - Freigabe Bauherr Ja / Nein Datum Unterschrift Freigabe Architekt Ja / Nein Datum Listenpreis netto Unterschrift 1909 Umbau Haus der Jugend FFM Bemusterungsliste Haustechnik 11/4/2020 48

Einsatzbereich: Duschen KG 411 Abwasseranlagen/ 412 Wasseranlagen Produkt: Brauseschlauch Hersteller: Grohe Typ: Brauseschlauch flex Serie: - Modell-Nr. : 28154000 Farbe: chrom Beschreibung: Brauseschlauch ½“ / ½“ 00 Standard gem. Kostenschätzung X Alternative - Freigabe Bauherr Ja / Nein Datum Unterschrift Freigabe Architekt Ja / Nein Datum Listenpreis netto Unterschrift 1909 Umbau Haus der Jugend FFM Bemusterungsliste Haustechnik 11/4/2020 49

Einsatzbereich: WC-Bereiche KG 411 Abwasseranlagen/ 412 Wasseranlagen Produkt: Handtuchhaken Hersteller: HEWI Typ: Serie 477 Serie: Serie 477 Modell-Nr. : 477. 90. 010 Farbe: weiß Beschreibung: rechtwinklig gebogener, zylindrischer Haken mit Befestigungsrosette diebstahlgeschützt durch verdeckte Verschraubung 45 mm tief, Rosette ø 50 mm aus hochwertigem Polyamid Standard gem. Kostenschätzung X Alternative - Freigabe Bauherr Ja / Nein Datum Unterschrift Freigabe Architekt Ja / Nein Datum Listenpreis netto Unterschrift 1909 Umbau Haus der Jugend FFM Bemusterungsliste Haustechnik 11/4/2020 50

Einsatzbereich: Duschen KG 411 Abwasseranlagen/ 412 Wasseranlagen Produkt: Einhand-Brausbatterie System 180, DN 15 Hersteller: Grohe Typ: Eurodisc Cosmopolitan Serie: - Modell-Nr. : 23 058 002 Farbe: verchromt Beschreibung: Aufputz-Einhand-Brausebatterie, für die Wandmontage mit variabel einstellbarer Mengenbegrenzung Brauseabgang unten 1/2“ mit integriertem Rückflussverhinderer (Bild ähnlich) Standard gem. Kostenschätzung X Alternative - Freigabe Bauherr Ja / Nein Datum Unterschrift Freigabe Architekt Ja / Nein Datum Listenpreis netto Unterschrift 1909 Umbau Haus der Jugend FFM Bemusterungsliste Haustechnik 11/4/2020 51

Einsatzbereich: Duschen KG 411 Abwasseranlagen/ 412 Wasseranlagen Produkt: Unterputz Einhand- Brausebatterie Hersteller: Grohe Typ: Eurosmart C Serie: - Modell-Nr. : 19383000 Farbe: verchromt Beschreibung: Unterputz Einhand- Brausebatterie, für die Wandmontage mit variabel einstellbarer Mengenbegrenzung (Bild ähnlich) Standard gem. Kostenschätzung - Alternative X Freigabe Bauherr Ja / Nein Datum Unterschrift Freigabe Architekt Ja / Nein Datum Listenpreis netto Unterschrift 1909 Umbau Haus der Jugend FFM Bemusterungsliste Haustechnik 11/4/2020 52

Einsatzbereich: Duschen KG 411 Abwasseranlagen/ 412 Wasseranlagen Produkt: Brausestangenset 2 Strahlarten Hersteller: Power&Soul Typ: Handbrause, Brausestange, Schnellbefestigungssystem Brauseschlauch Serie: - Modell-Nr. : Farbe: mit Wandhaltern aus Metall Beschreibung: Handbrause Power&Soul C 115 (27 660 000) Brausestange 900 mm (27 785 000) GROHE Quick. Fix® Plus Schnellbefestigungssystem Brauseschlauch Silverflex 1. 750 mm (28 388 000) Twistfree gegen Verdrehen des Brauseschlauchs Standard gem. Kostenschätzung X Alternative - Freigabe Bauherr Ja / Nein Datum Unterschrift Freigabe Architekt Ja / Nein Datum Listenpreis netto Unterschrift 1909 Umbau Haus der Jugend FFM Bemusterungsliste Haustechnik 11/4/2020 53

Einsatzbereich: WC-Bereiche KG 411 Abwasseranlagen/ 412 Wasseranlagen Produkt: Reservepapierhalter Hersteller: HEWI Typ: Serie 477 Serie: Serie 477 Modell-Nr. : 477. 21. 100 Farbe: weiß Beschreibung: WC-Papierhalter rechtwinklig gebogener U-förmiger Halter, diebstahlgeschützt durch verdeckte Verschraubung, 160 mm breit, 120 mm hoch, ø 20 mm, aus hochwertigem Polyamid Standard gem. Kostenschätzung X Alternative - Freigabe Bauherr Ja / Nein Datum Unterschrift Freigabe Architekt Ja / Nein Datum Listenpreis netto Unterschrift 1909 Umbau Haus der Jugend FFM Bemusterungsliste Haustechnik 11/4/2020 54

Einsatzbereich: Dusch-Bereiche KG 411 Abwasseranlagen/ 412 Wasseranlagen Produkt: Ablage Hersteller: HEWI Typ: Serie 477 Serie: Serie 477 Modell-Nr. : 477. 03. 100 Farbe: weiß Beschreibung: Ablage mit umlaufendem Rand diebstahlgeschützt durch Verriegelung 600 mm breit, 26 mm hoch und 140 mm tief aus hochwertigem Polyamid Standard gem. Kostenschätzung X Alternative - Freigabe Bauherr Ja / Nein Datum Unterschrift Freigabe Architekt Ja / Nein Datum Listenpreis netto Unterschrift 1909 Umbau Haus der Jugend FFM Bemusterungsliste Haustechnik 11/4/2020 55

Einsatzbereich: Dusch-Bereiche KG 411 Abwasseranlagen/ 412 Wasseranlagen Produkt: Vorhangstange Hersteller: HEWI Typ: Serie 801 Serie: Serie 801 Modell-Nr. : 801. 34. 4 s Farbe: weiß Beschreibung: Stange mit entsprechender Anzahl Vorhangringe und Befestigungsrosetten mit Aluminiumkern Länge auf Maß gefertigt von min. 400 mm bis max. 1700 mm kann bauseits bis auf 200 mm gekürzt werden ohne Deckenabhängung ø 33 mm, Rosetten ø 70 mm aus hochwertigem Polyamid Standard gem. Kostenschätzung X Alternative - Freigabe Bauherr Ja / Nein Datum Unterschrift Freigabe Architekt Ja / Nein Datum Listenpreis netto Unterschrift 1909 Umbau Haus der Jugend FFM Bemusterungsliste Haustechnik 11/4/2020 56

Einsatzbereich: Dusch-Bereiche KG 411 Abwasseranlagen/ 412 Wasseranlagen Produkt: Kristallspiegel Hersteller: Typ: Serie: Modell-Nr. : Farbe: Beschreibung: Kristallspiegel mit C Schliff mit verdeckten Spiegelhaltern Breite: 50 cm, Höhe: 60 cm Standard gem. Kostenschätzung X Alternative - Freigabe Bauherr Ja / Nein Datum Unterschrift Freigabe Architekt Ja / Nein Datum Listenpreis netto Unterschrift 1909 Umbau Haus der Jugend FFM Bemusterungsliste Haustechnik 11/4/2020 57

Einsatzbereich: Zimmer KG 420 Wärmeversorgung Produkt: Heizkörper Hersteller: Kermi Typ: Therm X 2 Plan-Hygiene-Ventil-Heizkörper Serie: - Modell-Nr. : Farbe: Kermi weiß (RAL 9016), weitere Farben auf Anfrage möglich Beschreibung: Bauhöhe: 300 -900 mm Baulängen: 400 -3000 mm Bautiefe: je nach Auslegung (Typ 10, 11, 12, 22 und 33 möglich) Standard gem. Kostenschätzung X Alternative - Freigabe Bauherr Ja / Nein Datum Unterschrift Freigabe Architekt Ja / Nein Datum Listenpreis netto Unterschrift 1909 Umbau Haus der Jugend FFM Bemusterungsliste Haustechnik 11/4/2020 58

Einsatzbereich: FSJ Mitarbeiter Appartment KG 420 Wärmeversorgung Produkt: Heizwand Hersteller: Kermi Typ: vertikal Plan Serie: - Modell-Nr. : Farbe: Kermi weiß (RAL 9016), weitere Farben auf Anfrage möglich Beschreibung: Bauhöhe: 600 -3600 mm Baulängen: 140 -1750 mm Bautiefe: je nach Auslegung (Typ 10, und 20 möglich) Standard gem. Kostenschätzung X Alternative - Freigabe Bauherr Ja / Nein Datum Unterschrift Freigabe Architekt Ja / Nein Datum Listenpreis netto Unterschrift 1909 Umbau Haus der Jugend FFM Bemusterungsliste Haustechnik 11/4/2020 59

Einsatzbereich: am Hahnblock KG 420 Wärmeversorgung Produkt: Heizkörper Zubehör Hersteller: Danfoss Typ: RAW 5110 Serie: - Modell-Nr. : 013 G 5110 Farbe: nach Wahl des Bauherren Beschreibung: - 28 C Eingebauter Fühler, mit Schnappbefestigung, Montage ohne Werkzeug Nullabsperrung zusätzl. zum Frostschutz begrenz- und blockierbar Standard gem. Kostenschätzung X Alternative - Freigabe Bauherr Ja / Nein Datum Unterschrift Freigabe Architekt Ja / Nein Datum Listenpreis netto Unterschrift 1909 Umbau Haus der Jugend FFM Bemusterungsliste Haustechnik 11/4/2020 60

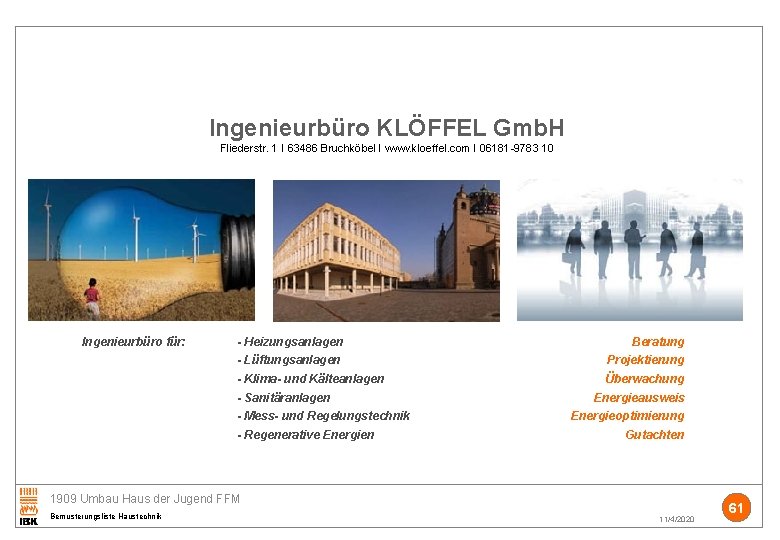

Ingenieurbüro KLÖFFEL Gmb. H Fliederstr. 1 I 63486 Bruchköbel I www. kloeffel. com I 06181 -9783 10 Ingenieurbüro für: - Heizungsanlagen Beratung - Lüftungsanlagen Projektierung - Klima- und Kälteanlagen Überwachung - Sanitäranlagen - Mess- und Regelungstechnik - Regenerative Energien Energieausweis Energieoptimierung Gutachten 1909 Umbau Haus der Jugend FFM Bemusterungsliste Haustechnik 11/4/2020 61
