BAUTISTA VÁZQUEZ RUTH VICTORIA CERRITOS AMADOR ANGÉLICA PÉREZ ZÚÑIGA MARGARITA CRUZ ESTRADA NORMA ANGÉLICA

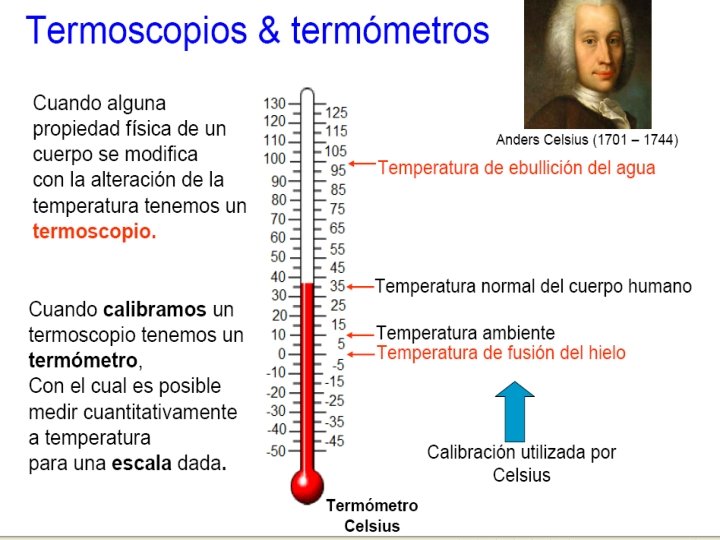

INTRODUCCIÓN • El termoscopio fue un antecesor del termómetro inventado en 1592 por Galileo Galilei. • Estaba compuesto por una bola de vidrio hueca y un tubo soldados a esta.
• Funcionaba de la siguiente forma: Se calentaba la bola de vidrio con las manos y el extremo del tubo se sumergía en agua contenida en una especie de vaso. Una vez enfriada la bola al retirarle las manos. El agua ascendía y marcaba la temperatura.
OBJETIVO Construcción de un termoscopio para probarlo y comprobar su uso con sistemas biológicos
HIPÓTESIS • EL TERMOSCOPIO FUE UN APARATO REVOLUCIONARIO DE A PRINCIPIOS DEL SIGLO XVII; ¿COMO SE PUEDE EXPLICAR, SU FUNCIONAMIENTO POR MEDIO DE FENÓMENOS FÍSICOS? .
MATERIAL • 2 BOTELLAS PEQUEÑAS DE BOCA ESTRECHA SIN TAPA • 2 TAPONES DE CORCHO PERFORADOS • 2 TUBOS DE VIDRIO DE 10 -12 cm DE LARGO • 1 PEDAZO DE MANGUERA DE HULE DE 15 cm DE LARGO • 1 HOJA DE UNICEL DE 30 cm x 2. 5 cm • 4 BLOQUES DE PLASTICO, MADERA O UNICEL DE 10 cm DE ALTURA • 1 BROCHA PEQUEÑA • 1 EMBUDO CHICO • 1 MECHERO DE GAS O LAMPARA DE ALCOHOL • PINTURA VINILICA NEGRA • AGUA
PROCEDIMIENTO 1. en la hoja de unicel se hicieron dos perforaciones que estuvieran separadas 22 cm. , una de otra. Se perforo el unicel con uno de los tubos de vidrio 2. Insertamos a presión los tubos de vidrio en cada uno de los corchos perforados 3. Se pintó una de las botellas con la pintura vinílica negra. Y se puso a secar.
4. Se tapó la segunda botella con uno de los tapones (que ya tiene el tubo insertado) 5. Se atravesó el tubo unido a la botella por una de las perforaciones del unicel 6. En el extremo libre del tubo embonamos uno de los extremos de la manguera.
7. Se tapó la botella pintada de negro con el segundo de los tapones con tubo. 8. Atravesamos el tubo unido a la botella por la perforación restante del unicel. 9. Por el extremo libre de la manguera se insertó el embudo y se vertió agua casi hasta llenarla.
10. Se embonó la manguera llena de agua en el tubo de la botella negra. 11. Montamos el unicel con las botellas en los bloques. 12. En medio de las dos botellas se colocó una lámpara de alcohol o un mechero.
13. SE APAGA LA LAMPARA O EL MECHERO Y SE OBSERVA LO QUE PASA.
DISCUSIÓN Principio Cero Si dos sistemas están en equilibrio térmico con un tercero, están en equilibrio térmico entre sí. B y C están a igual temperatura A es un termómetro
CONCLUSIÓN • Las desventajas del termoscopio son y serán que depende de la presión atmosférica, que no tiene una escala numérica con la cual determinar la temperatura y la lectura, en el caso de la temperatura corporal, era incorrecta dependiendo de quien tomara la temperatura • El termoscopio indica las variaciones de temperatura por la contracción o dilatación de una masa de aire.
BIBLIOGRAFÍA • TORRES, G. J. C. “FISICA” ED. LAROUSSE, 2001
