Baut Mutu Tinggi HTB Pengertian Baut Mutu Tinggi

Baut Mutu Tinggi (HTB)

Pengertian Baut Mutu Tinggi High Tension Bolt (Baut Mutu Tinggi) Digunakan pada sambungan baja profil Dua jenis utama baut mutu tinggi : 1. A 325 2. A 490 Umumnya dipergunakan A 325 dalam konstruksi

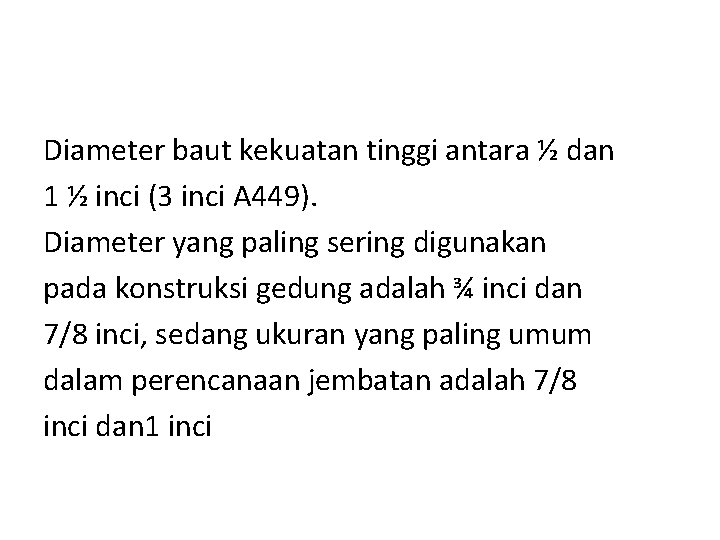

Diameter baut kekuatan tinggi antara ½ dan 1 ½ inci (3 inci A 449). Diameter yang paling sering digunakan pada konstruksi gedung adalah ¾ inci dan 7/8 inci, sedang ukuran yang paling umum dalam perencanaan jembatan adalah 7/8 inci dan 1 inci

Sifat-sifat baut

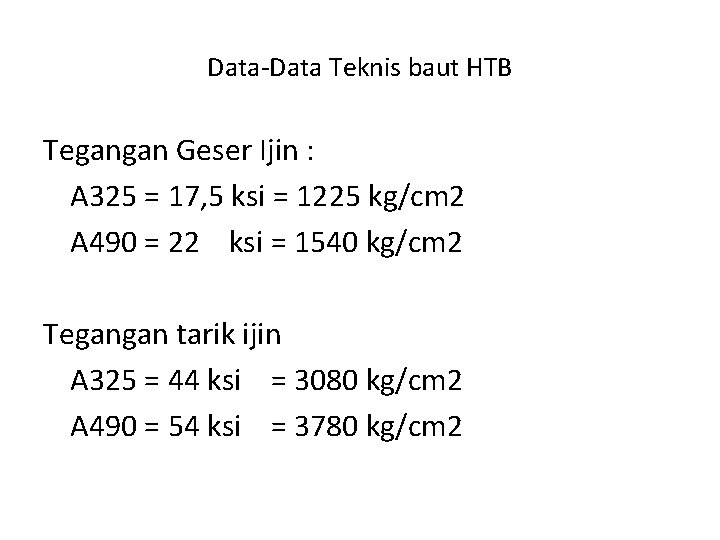

Data-Data Teknis baut HTB Tegangan Geser Ijin : A 325 = 17, 5 ksi = 1225 kg/cm 2 A 490 = 22 ksi = 1540 kg/cm 2 Tegangan tarik ijin A 325 = 44 ksi = 3080 kg/cm 2 A 490 = 54 ksi = 3780 kg/cm 2

Catatan : Jika dibandingkan dengan baut hitam tegangan geser ijin = 960 kg/cm 2 tegangan tarik ijin = 1600 kg/cm 2 Diameter HTB Ø 12, 16, 19, 22, 25, 29, 32, 35

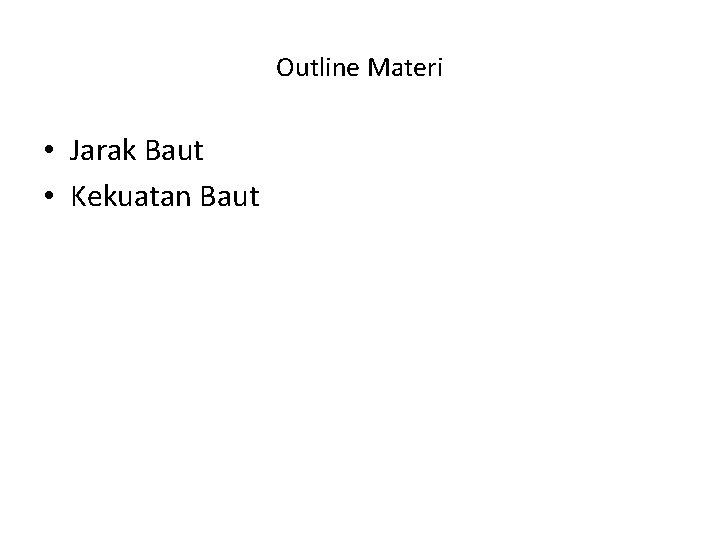

Outline Materi • Jarak Baut • Kekuatan Baut

Jarak Baut baut s 1 s s s 1 1, 5 d ≤ s 1 ≤ 3 d 2, 5 d ≤ s ≤ 7 d Pelat penyambung Tebal 8 mm, 10 mm, 12 mm, 20 mm

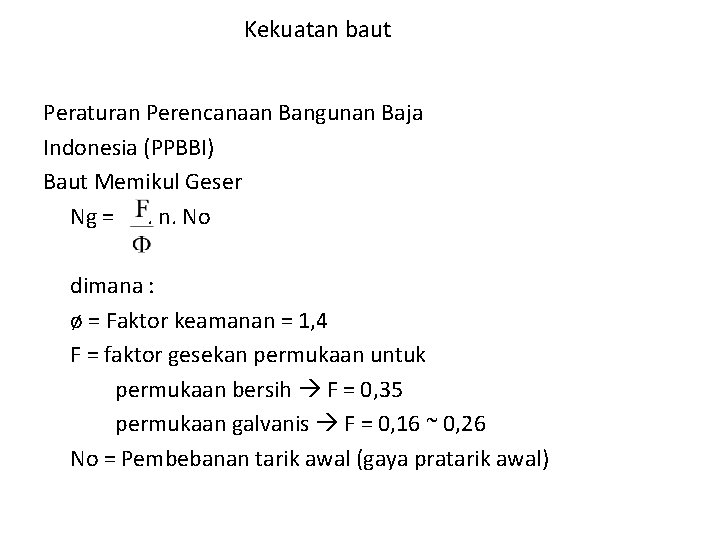

Kekuatan baut Peraturan Perencanaan Bangunan Baja Indonesia (PPBBI) Baut Memikul Geser Ng =. n. No dimana : ø = Faktor keamanan = 1, 4 F = faktor gesekan permukaan untuk permukaan bersih F = 0, 35 permukaan galvanis F = 0, 16 ~ 0, 26 No = Pembebanan tarik awal (gaya pratarik awal)

Gaya pratarik awal Diameter A 325 A 490 HTB (mm) (ton) 12 5, 3 6, 7 16 8, 5 10, 7 19 12, 5 15, 6 22 17, 3 21, 8 25 22, 7 28, 5 29 24, 9 35, 6 32 31, 6 45, 4 35 37, 8 53, 8

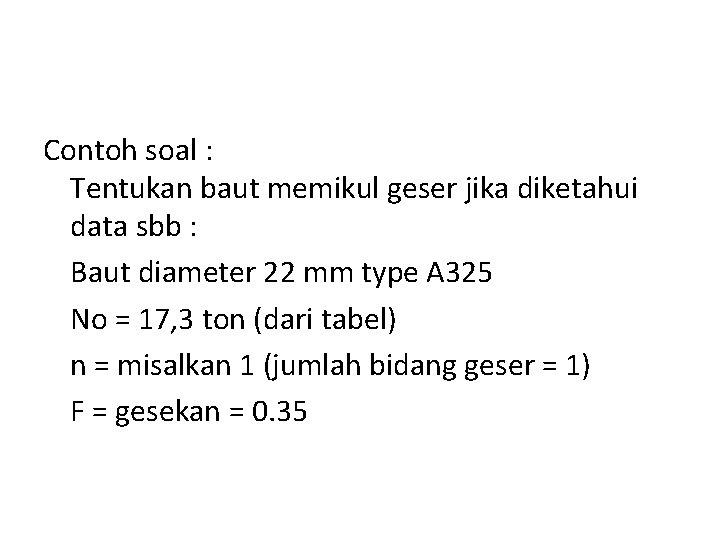

Contoh soal : Tentukan baut memikul geser jika diketahui data sbb : Baut diameter 22 mm type A 325 No = 17, 3 ton (dari tabel) n = misalkan 1 (jumlah bidang geser = 1) F = gesekan = 0. 35

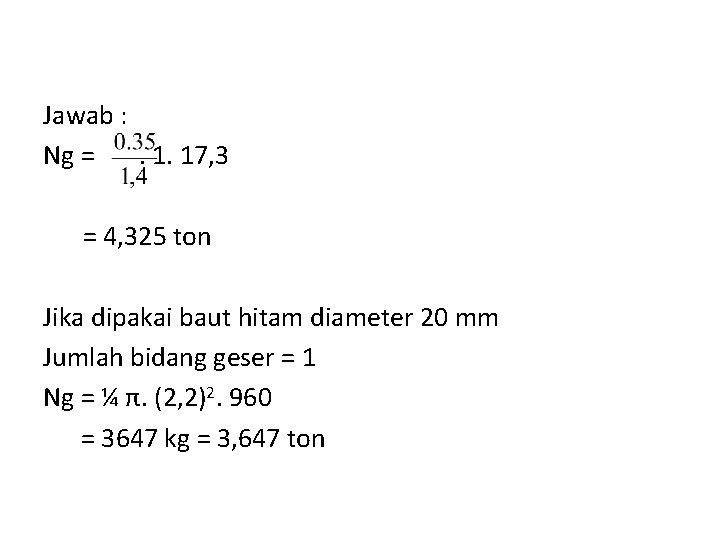

Jawab : Ng =. 1. 17, 3 = 4, 325 ton Jika dipakai baut hitam diameter 20 mm Jumlah bidang geser = 1 Ng = ¼ π. (2, 2)2. 960 = 3647 kg = 3, 647 ton

Sambungan Baut

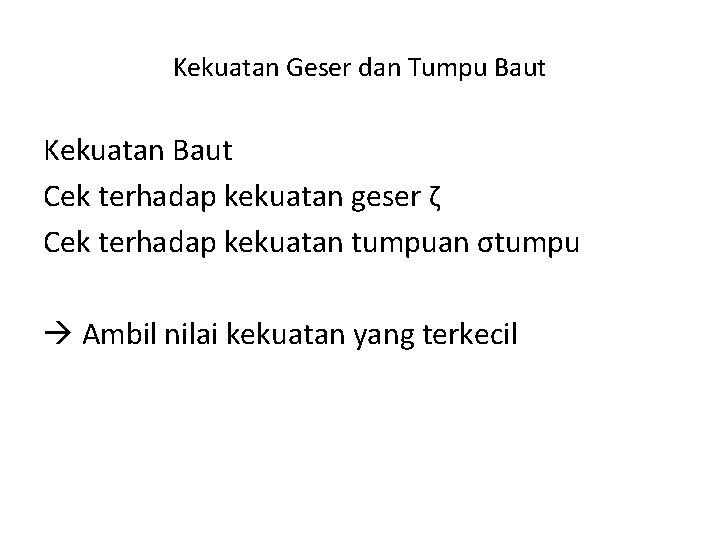

Kekuatan Geser dan Tumpu Baut Kekuatan Baut Cek terhadap kekuatan geser ζ Cek terhadap kekuatan tumpuan σtumpu Ambil nilai kekuatan yang terkecil

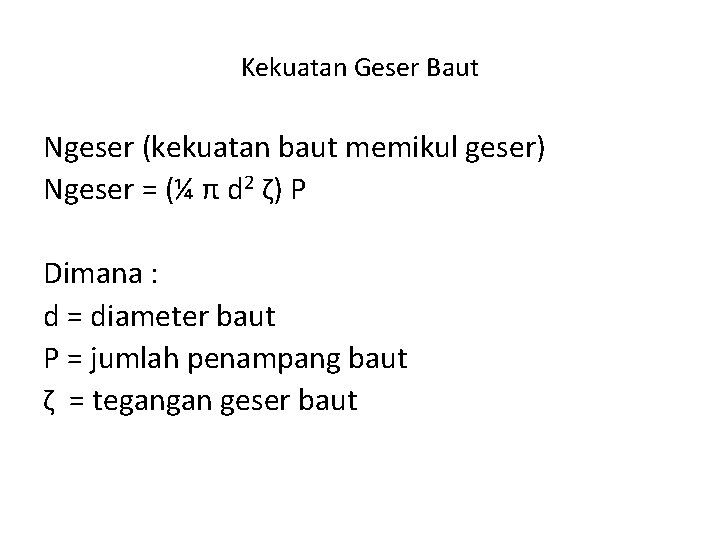

Kekuatan Geser Baut Ngeser (kekuatan baut memikul geser) Ngeser = (¼ π d 2 ζ) P Dimana : d = diameter baut P = jumlah penampang baut ζ = tegangan geser baut

Sambungan Baut 1 penampang t 1 S diambil terkecil dari t 1 dan t 2 Baut Profil baja Sambungan Baut 2 penampang t 1 t 2 t 1 S diambil terkecil dari 2 t 1 atau t 2 Sambungan Baut 4 penampang t 1 t 2 t 2 t 1 S diambil terkecil dari 2 t 1 atau 3 t 2

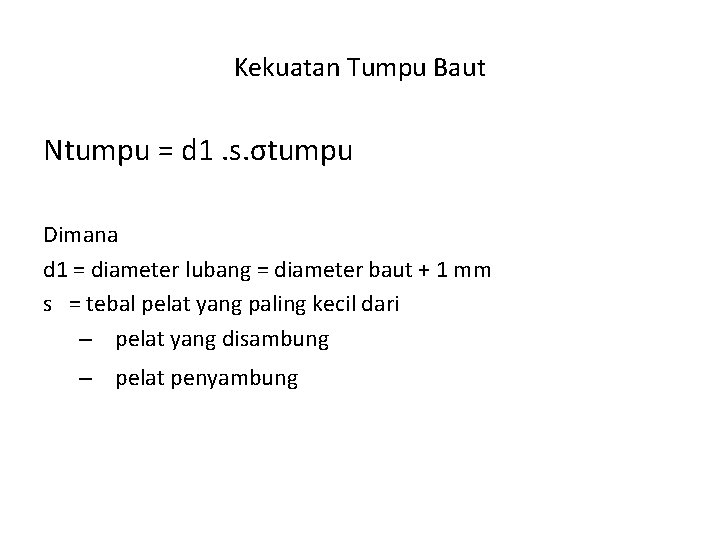

Kekuatan Tumpu Baut Ntumpu = d 1. s. σtumpu Dimana d 1 = diameter lubang = diameter baut + 1 mm s = tebal pelat yang paling kecil dari – pelat yang disambung – pelat penyambung

Akibat M y s 1 Px 1 s s 1 s L s s 1 2 Px e 3 s x M = L. e

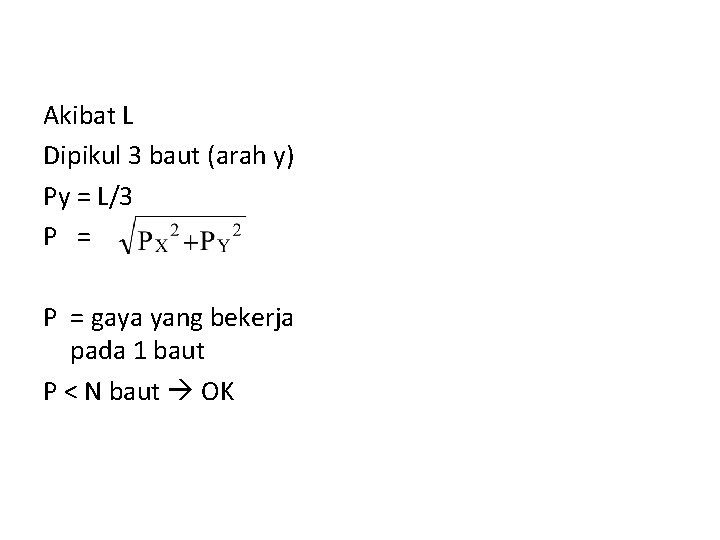

Akibat L Dipikul 3 baut (arah y) Py = L/3 P = gaya yang bekerja pada 1 baut P < N baut OK

Outline Materi • Baut Hitam • Tegangan Geser Ijin

Baut Hitam Baut ini dibuat dari baja karbon rendah yang diidentifikasi sebagai ASTM A 307, dan merupak jenis baut yang paling murah. Namun baut ini belum tentu menghasilkan sambungan yang paling murah karena banyaknya jumlah baut yang dibutuhkan pada suatu sambungan. Pemakaian terutama pada struktur yang ringan, batang sekunder atau pengaku, platform, gording, rusuk dinding.

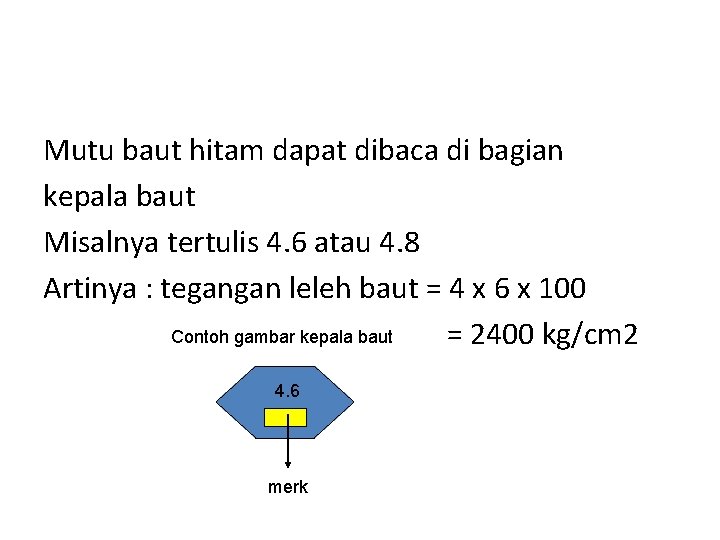

Mutu baut hitam dapat dibaca di bagian kepala baut Misalnya tertulis 4. 6 atau 4. 8 Artinya : tegangan leleh baut = 4 x 6 x 100 Contoh gambar kepala baut = 2400 kg/cm 2 4. 6 merk

Pengertian diameter nominal dan diameter kern : Diameter nominal adalah diameter yang tercantum pada nama perdagangan misalnya M 12 artinya diameter nominal (dn) = 12 mm dn

• Untuk baut tidak diulir penuh, diameter nominal adalah diameter terluar dari batang baut • Untuk baut ulir penuh, diameter inti dapat ditulis rotasi dk dk

• Diameter yang digunakan untuk menghitung luas penampang – Baut tidak di ulir penuh A baut = ¼ π dn 2 – Baut diulir penuh A baut = ¼ π ds 2
