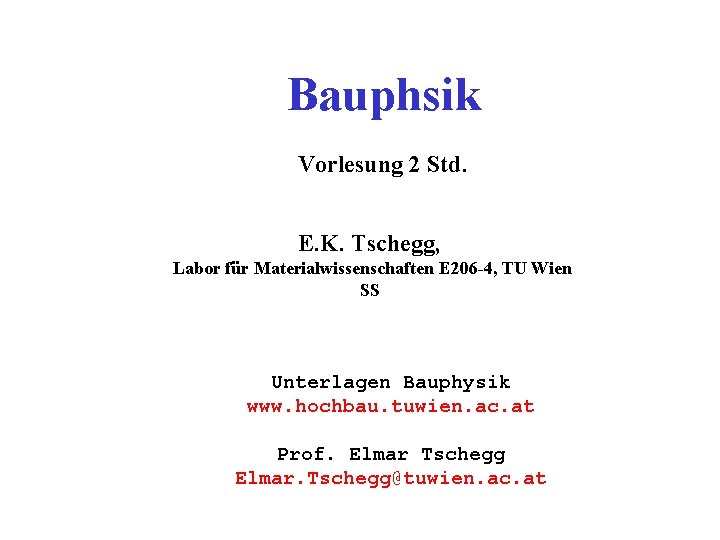

Bauphsik Vorlesung 2 Std. E. K. Tschegg, Labor für Materialwissenschaften E 206 -4, TU Wien SS Unterlagen Bauphysik www. hochbau. tuwien. ac. at Prof. Elmar Tschegg Elmar. Tschegg@tuwien. ac. at

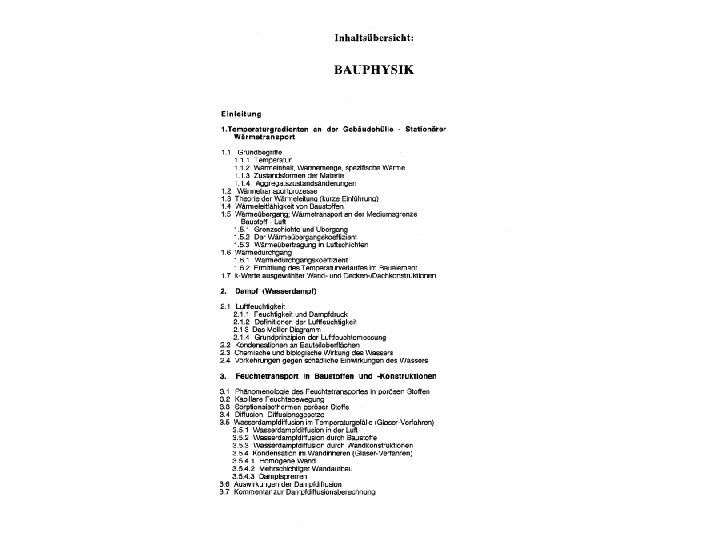

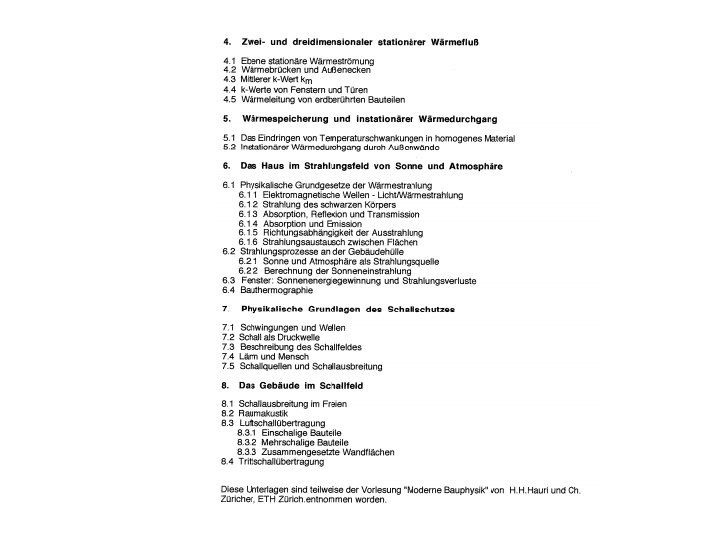

Bauphysik: Wärme, Feuchte, Schall, Licht, Niederschlag und Wind. Physik, Chemie und Materialwissenschaften Behaglichkeit/das Wohlbefinden der Bewohner: Medizin und Physiologie. biologischen Forschungsbereichen

Bauphysik soll: die physikalischen Grundregeln in seinem Arbeitsbereich richtig anzuwenden. Sie verabreicht keine Konstruktionsrezepte, sondern versucht die physikalischen Gesetzmäßigkeiten für Vorgänge, welche in oder ums Gebäude ablaufen, aufzuzeigen und zu erklären, um sie anschließend bei der Konstruktion und/oder Sanierung schon in der Planungsphase richtig anwenden zukönnen

I. Wärmetransportprozesse

1. Wärmeleitung Bei der Wärmeleitung, die hauptsächlich in festen Körpern und stehenden Flüssigkeiten stattfindet

2. Wärmeströmung Bei der Konvektion oder Warmeströmung, die nur in Gasen oder Flüssigkeiten stattfindet, wird die Wärme durch Bewegungsvorgänge (Strömung oder Ortsänderung) transportiert.

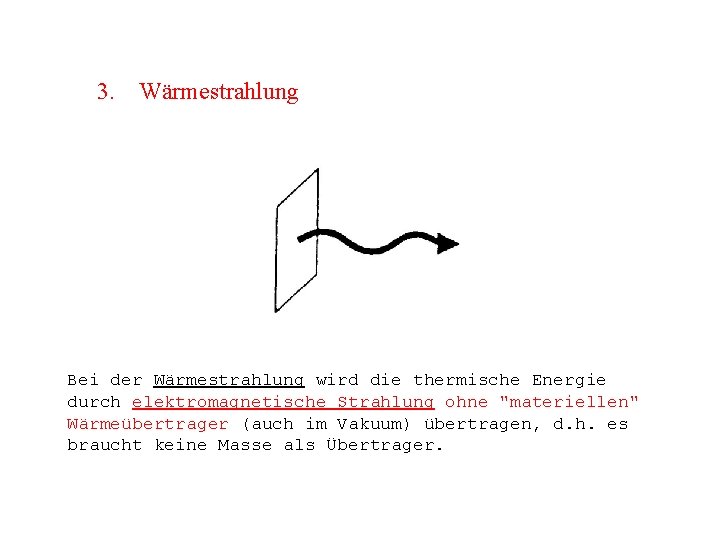

3. Wärmestrahlung Bei der Wärmestrahlung wird die thermische Energie durch elektromagnetische Strahlung ohne "materiellen" Wärmeübertrager (auch im Vakuum) übertragen, d. h. es braucht keine Masse als Übertrager.

«Solarhaus-Konzeption» von Sokrates 1 Sonneneinstrahlung auf die Südfassade im Sommer 2 Sonneneinstrahlung auf die Südfassade im Winter 3 Gedeckte Terrasse Wohnraum 4 Wohnraum, 5 Vorratsräume als thermische Pufferzone 6 Isolierwand gegen Norden

1. 3 Kurzer Abriss der Theorie der Wärmeleitung Der Energietransport, der auf Grund eines Temperaturgefälles innerhalb eines Materials ohne Massentransport auftritt, wird Wärmeleitung genannt. Der Wärmestrom `Q, d. h. die Wärmemenge, die pro Zeiteinheit durch die Querschnittsfläche A eines Körpers fließt, wächst proportional mit zunehmendem Temperaturgradienten d. T/dx und zunehmender Fläche A.

Die Wärmeleitfähigkeit λ wird durch Messungen an Probekörpern als charakteristische Materialgröße bestimmt.

Wärmeleitzahl ausgewählter Stoffe bei 20°C [W (m K) -1]

Wärmestromdichte q Gesetz von Fourier den Wärme transport durch ein Material Kontinuitätsgleichung Fourier'sche Differentialgleichung Material + Wärmequellen

Stoff Rohdichte kg/m 3 Stahl 7850 Blei 11300 Wärmeleitzahl W/m. K Spez. Wärm e c Wh/m 3 K Temp. Leitfähigkeit a= /c m 5/h kg 58 1092 531 35 395 886

Spezialfall: Eindimensionale, stationäre Wärmeleitung den Fall der stationären eindimensionalen Wärmeleitung in homogenen Körpern Geradengleichung

Dieser Spezialfall der Wärmeleitung lässt sich somit analog behandeln wie die Frage nach der elektrischen Stromstärke I in einem elektrischen Leiter bei angelegter Spannung U =V 1 -V 2. In beiden Fällen erzeugt eine Ursache (Temperaturgradient rsp Spannungsunterschied) eine Wirkung (Wärmefluss bzw. elektrischer Strom), die sich aber nur gegen den Widerstand des Transportmaterials einstellen kann

Wärmedurchlasswiderstand Wärmeleitfähigkeit λ [W(Km)-1] Die Größe wird als Wärmedurchlasskoeffizient bezeichnet und ist in Analogie zur Elektrodynamik als eine Art Wärmeleitwert der betreffenden Materialschicht zu betrachten. (Dämmwert)

Messung von λ bei plattenförmigen Versuchskörper bei stationärer Wärmeströmung Stark poröses Material mit Moosgummi einbetten. t Ein-Platten-Verfahren oder zweite Platte wird durch Heizplatte ersetzt. Sämtliche Ritzen mit Korkmehl ausfüllen. (Konvektion ausschalten) Schutzring : Reduziert Wärmeverluste; keine Berührung; mit Heizplatte

1. 4 Wärmeleitfähigkeit von Baustoffen Porengehalt Die in den Poren eingeschlossene Luft hat eine geringere Wärmleitfähigkeit als das porenumschließende Material. P o r e n g e h a l t D i e i n d e n P o r e n e i n g P o r e n g e h a l t D

Feuchtigkeit Wasser leitet Wärme ca. 25 mal besser als Luft

Wärmeleitzahl von Baustoffen, abhängig von der Rohdichte

Einfluss des Feuchtegehaltes des Baumaterials auf dessen Wärmeleitfähigkeit: a) Mauerwerkstoffe b) Schaumkunststoffe

Temperatur Wärmeleitzahl von Wärmedämmstoffen als Funktion der mittleren Materialtemperatur

Die Baustoffe können hinsichtlich ihrer Wärmeleitfähigkeit grob in drei Gruppen eingeteilt werden: natürliche Steine: λ = 2, 3 bis 3, 5 W(m. K)-1 Baustoffe aller Art: λ = 0, 1 bis 2, 3 W-(m. K)-1 Dämmstoffe: λ = 0, 02 bis 0, 1 W(m. K)-1 Die Wärmeleitzahl lässt sich am einfachsten für feste Körper bestimmen. Bei Flüssigkeiten und Gasen treten aufgrund von Temperaturdifferenzen Strömungen auf. Dabei wird zusätzlich Wärme durch Bewegung von Materieteilchen verschiedenen Wärmeinhaltes transportiert. Die Anwendung von λ Werten ist dann nur noch bedingt möglich. So werden beispielsweise λ Werte für Luftschichten zwischen Fensterscheiben angegeben, welche die Wärmeströmung (Konvektion) mitberücksichtigen.

1. 5 Wärmeübergang: Wärmetransport an der Mediengrenze Baustoff – Luft 1. 5. 1 Grenzschicht und Wärmeübergang Am Übergang vom wärmeleitenden Festkörper zu einem gasförmigen Wärmeträger entsteht in einer sog. Grenzschicht aufgrund des thermischen Auftriebs eine Strömung. Innerhalb dieser Übergangsschicht existiert wegen der Temperaturdifferenz zwischen Festkörperoberfläche und Gas ein Temperaturgradient. Der Wärmetransport durch diese Grenzschicht erfolgt neben Wärmeleitung im Gas hauptsächlich durch Konvektion (Wärmeströmung) und Strahlung.

1. 5. 2 Der Wärmeübergangskoeffizient α Nicht lineares Grenzschichtproblem ist rechnerisch schwer erfassbar. Analogie zur Wärmeleitung der Wärmeübergang in erster Näherung durch einen Wärmeleitwert den sog. Wärmeübergangskoeffizienten α dargestellt. Dieser Koeffizient gibt an, welcher Wärmestrom Q/t im stationären Zustand bei einer Temperaturdifferenz von 1 K durch 1 m 2 Übergangsfläche fließt. . .

Flüssigkeit, L: Leitung K: Konvektion S: Strahlung

Beispiele von Geschwindigkeits und Temperaturprofilen in der laminaren Grenzschicht der Luft entlang einer vertikalen Platte: a) freie Konvektion, b) erzwungene Konvektion, Tw > TL c) erzwungene Konvektion, Tw < TL

Der konvektive Anteil αK am Wärmeübergang freie Konvektion, Strömung durch thermische Auftriebskräfte bei konstantem Druck (Dichteänderungen), laminar oder turbulent; erzwungene Konvektion, Strömung infolge Druckdifferenz (z. B. Winddruck), vorwiegend turbulent.

Die gesamte, sich aus allen drei Transportarten zusammensetzende Wärmeübertragung einer Wandoberfläche an die Luft bezeichnet man als Wärmeübergang. Der Wärmetransport durch Konvektion an Oberflächen wird hauptsächlich von folgenden Parametern beeinflusst: Temperaturdifferenz Wandoberfläche - Luft Windgeschwindigkeit (v. W) Art der Strömung: laminar turbulent (Reynoldszahl Re) Wärmestromrichtung (horizontal, vertikal auf oder abwärts) Oberflächenbeschaffenheiten (Rauhigkeit Ro) Geometrie und Abmessungen des Bauteils (Ecken, Nischen etc. ) - Art des Mediums (z. B. Wasser, Öl, Gas))

Der Wärmeübergangskoeffizient αK Funktion der Temperaturdifferenz für den Fall freier Konvektion und turbulenter Strömung (z. B. Wand und Deckenoberfläche gegen Innenräume)

Abhängigkeit des Wärmeübergangskoeffizienten αK von der Windgeschwindigkeit bei turbulenter Strömung (z. B. Außenoberfläche einer Wand)

Der Strahlungsanteil α S am Wärmeübergang Der Energieaustausch durch Wärmestrahlung zwischen zwei Oberflächen wird primär durch folgende Faktoren bestimmt: Temperatur der Oberflächen (To 4 [K]) - Strahlungseigenschaften der Oberflächen: Absorptions - resp. Emissions- und Reflexionsvermögen (α ε ρ ) - gegenseitige Lage der Flächen (Form- oder Winkelfaktor Fjn)

Mittlere Wärmeüberganqskoeffizienten α S = 4, 6 W (m-2 K-1) Oberflächen gegen annähernd gleich warme Körper α S = 2, 3 W(m-2 K-1) Raumseite von Außenwandecken, Oberflächen gegen kalte Körper und Fenster

Rechenwerte für den Wärmeübergangskoeffizienten α

Wärmeübergangskoeffizienten K [W (m 2 K 1)]

Normalfall folgende Werte für den Wärmeübergangswert einsetzen Bei inneren Oberfläche: Wärmestrom horizontal / vertikal nach oben 8 W (m 2 K 1) Wärmestrom vertikal nach unten 6 W (m 2 K 1) Bei äußeren Oberflächen: direkte Luftberührung (mittlere Windgeschwindigkeit 3 ms 1) 20 W (m 2 K 1) Hinterlüftung, raumseitig des Luftspaltes 15 W (m 2 K 1) Bei endberührten Bauteilen gilt 1/ K = 0

1. 5. 3 Wärmeübertragung in Luftschichten Beim Wärmefluss durch Luftschichten spielt die Wärmestrahlung eine dominierende Rolle. Zusätzlich wird Wärme in dünneren Schichten vorwiegend durch Wärmeleitung transportiert, bei dickeren hingegen macht sich hauptsächlich der Einfluss der Konvektion bemerkbar.

Berechnungen mit ebenen Luftschichten (sowohl Wärmeleitung, wie auch Strahlung und Konvektion sind in diesen Werten mitberücksichtigt):

1. 6 Wärmedurchgang (Stationärer Fall) I = Q/t= Wärmedurchgangskoeffizient Q/t=

Mehrere Wandschichten : Ableitung analog wie oben . . . Wärmedurchgangskoeffizient. . . Wärmedurchgangswiderstand. . . Wärmeübergangswiderstand. . . Wärmedurchlässigkeit der Wand . . . Wärmedurchlässigkeitswiderstand der Wand (DÄMMWERT)

Wärmeübergangswiderstand außen 1/ A Wärmeübergangswiderstand innen 1/ I WÄRMEDURCHGANGSWIDERSTAND 1/k

Der WÄRMEDURCHGANGSKOEFFIZIENT k gibt den Wärmestrom an, der im stationären Zustand durch 1 m 2 eines Bauteiles (Regelquerschnitt!) senkrecht zur Oberfläche fließt, wenn in den beidseitig angrenzenden Räumen ein Temperaturunterschied von 1 K herrscht.

Die (Wärme ) Isolierfähigkeit einer Konstruktion ist umso besser, je kleiner der Wärme Durchgangskoeffizient k: schlecht isolierte Wände massig isolierte Wände gut isolierte Wände sehr gut isolierte Wände k > 1. 0 k = 0. 6 1. 0 k = 0. 4 0. 6 k < 0. 4

Ermittlung des Temperaturverlaufes im Bauelement Bei bekanntem K Wert lässt sich nun der Wärmestrom q durch ein Bauelement bei gegebener stationärer Temperaturdifferenz = 1 – 2 berechnen: Q/(t. A)= In einer Schicht j mit der Dicke dj und der Wärmeleitzahl j tritt ein Temperaturgefälle Tj/ xj auf:

Wärmewiderstand Temperatur Darstellung Natürlicher Maßstab

k Werte ausgewählter Wand Decken /Dachkonstruktionen

Einschichtige Wand mit Außenisolation Zweischalenmauerwerk (beidseitig verputzt) Leichtwand Holz-Blockbau Holz-Ständerbau

Ziegeldach nicht isoliert Ziegeldach isoliert

Kieseldach auf Betondecke Kieseldach auf Holzschalung
