Baterai Fungsi Secara umum sebagai sumber energi listrik
Baterai Fungsi : Secara umum sebagai sumber energi listrik pada kendaraan. 1. Saat mesin mati sebagai sumber energi untuk menghidupkan asesoris, penerangan, dsb. 2. Saat starter untuk mengidupkan sistem starter 3. Saat mesin hidup sebagai Lokasi Baterai pada kendaraan stabiliser suplai listrik pada kendaraan, dimana pada saat hidup energi listrik bersumber dari alternator.
Konstruksi Baterai Bagian-bagian Baterai Gangguan yang sering terjadi pada Baterai dan bagian-bagian yang diperiksa

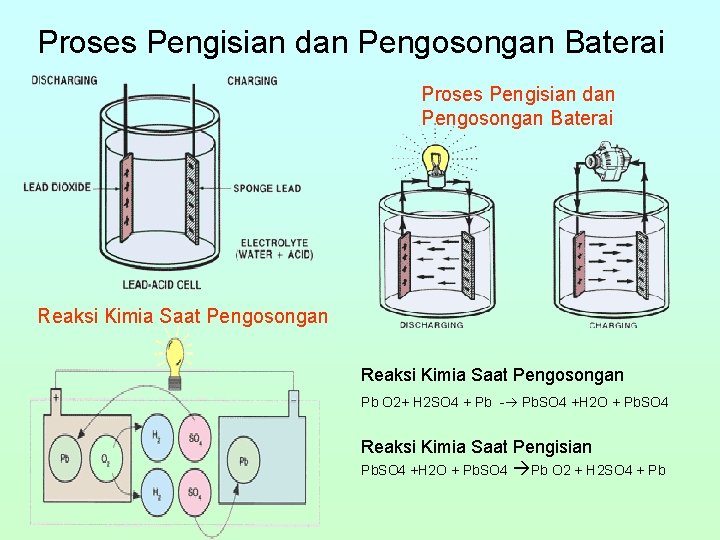

Proses Pengisian dan Pengosongan Baterai Reaksi Kimia Saat Pengosongan Pb O 2+ H 2 SO 4 + Pb - Pb. SO 4 +H 2 O + Pb. SO 4 Reaksi Kimia Saat Pengisian Pb. SO 4 +H 2 O + Pb. SO 4 Pb O 2 + H 2 SO 4 + Pb
Terminal Baterai Pemasangan Baterai pada Kendaraan Jenis Clem Terminal Baterai Timbel Memeriksa Drop teganan antara terminal dan Clem Terminal Steel Membersihkan terminal dan Clem Terminal baterai
Kotak dan Tutup Baterai Kotak Baterai Tutup Baterai dengan Indikator Isi Baterai
Elektrolit Baterai Alat Mengukur Bd Elektrolit Baterai Komposisi Elektrolit Baterai Cara Mengukur Bd Elektrolit Baterai Hubungan Bd dengan Kapasitas Isi Baterai 2, 270 = 100 % 1, 230 = 75 % 1, 190 = 50 % 1, 145 = 25 % 1, 100 = 0 % Koreksi Hasil Pengukur Bd Elektrolit Baterai
Elemen Sel Baterai Tegangan Tiap Sel Baterai Susunan Elemen Sel Baterai Bagian Plat Baterai

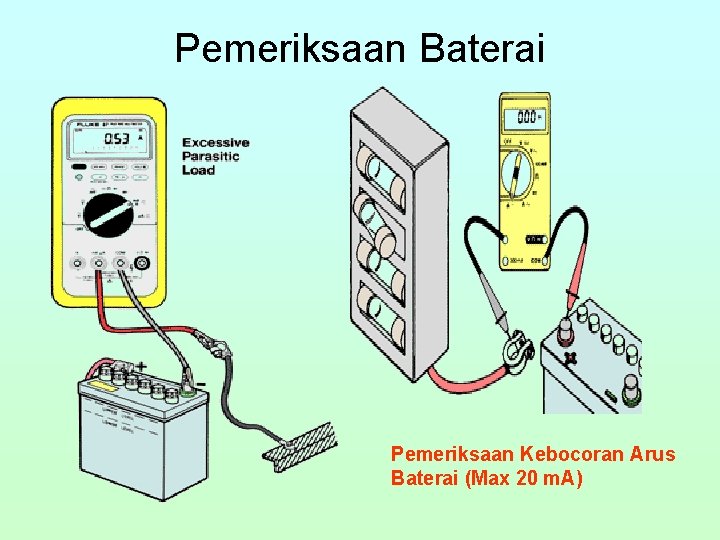

Pemeriksaan Baterai Pemeriksaan Kebocoran Arus Baterai (Max 20 m. A)
Pemeriksaan Tegangan Baterai 12, 6 =100 %, 12, 4 =75%, 12, 2 = 50%, 12, 0=25%, 11, 9=0% • Sebelum test kondisi baterai minimal 75% • Waktu start maksimal 15 detik • Baterai yang baik tegangan lebih dari 9, 6 V
Jamper dan Charging Baterai Cara Jamper Baterai Menentukan Arus Charging Baterai Arus normal 10 % dari Kapasitas Baterai Misal: Baterai Kapasitas 50 AH (Amper Jam), besar arus 50 X 10%= 5 A. Baterai akan penuh dalam waktu Kapasitas: arus, yaitu 50: 5 = 10 Jam Model Batteray Charger 5 A Cara Charging Dua Baterai + Baterai 12 V 24 V Dua Baterai 50 AH dicharging secara seri
Mengisi Baterai/ Battary Charging Cara Memasang Terminal Keselamatan Kerja Saat. Menangani Baterail Cara Mengatur Arus dan Waktu Pengisian
