BASIS DATA LANJUT Bab 5 Pemrosesan Transaksi konsep

BASIS DATA LANJUT Bab 5 – Pemrosesan Transaksi konsep dan teori Universitas Al Azhar Indonesia Endang R. Nizar 28 Mar 2011 1

Topik � Konsep Dasar Transaksi � Pemrosesan Transaksi � Penjadwalan (scheduling) �Conflict serializability �View serializability 2

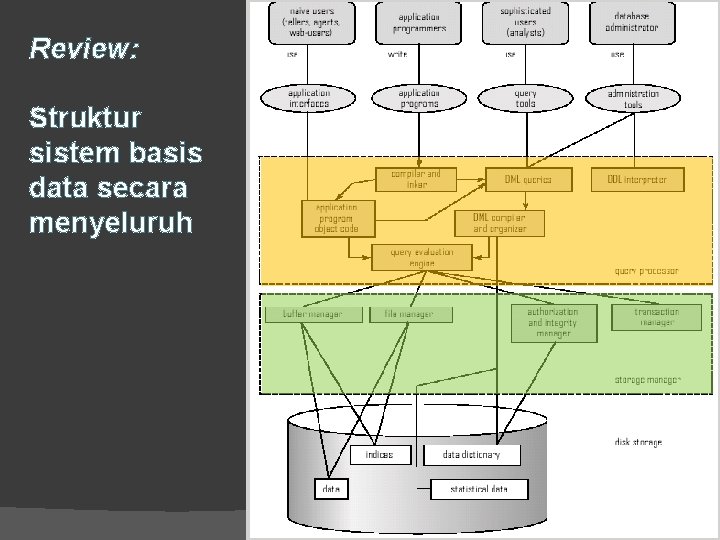

Review: Struktur sistem basis data secara menyeluruh 3

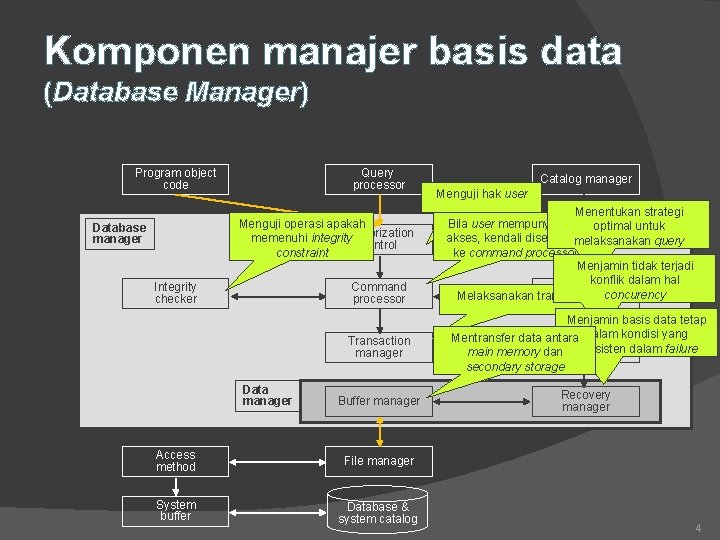

Komponen manajer basis data (Database Manager) Program object code Query processor Menguji operasi apakah Authorization memenuhi integrity control constraint Database manager Integrity checker Command processor Transaction manager Data manager Buffer manager Access method File manager System buffer Database & system catalog Catalog manager Menguji hak user Menentukan strategi Bila user mempunyai hak optimal untuk akses, kendali diserahkan melaksanakan query ke command processor Menjamin tidak terjadi konflik dalam hal Query concurency Melaksanakan transaksi optimizer Menjamin basis data tetap Mentransfer data antara dalam kondisi yang konsisten dalam failure main memory dan. Scheduler secondary storage Recovery manager 4

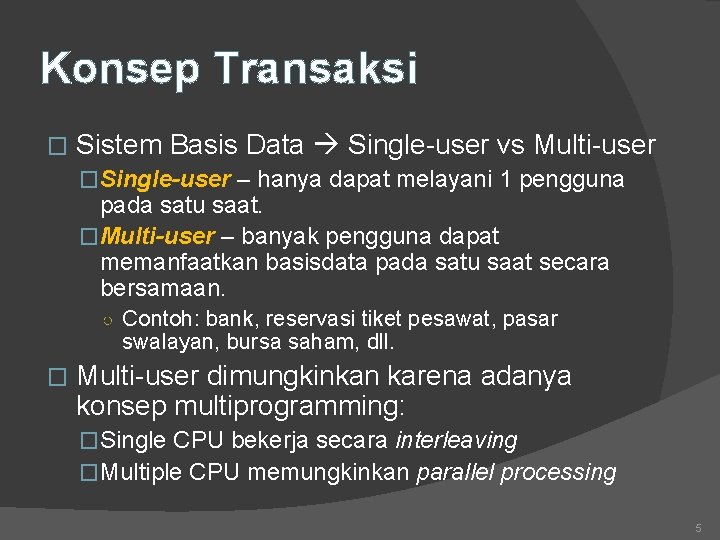

Konsep Transaksi � Sistem Basis Data Single-user vs Multi-user �Single-user – hanya dapat melayani 1 pengguna pada satu saat. �Multi-user – banyak pengguna dapat memanfaatkan basisdata pada satu saat secara bersamaan. ○ Contoh: bank, reservasi tiket pesawat, pasar swalayan, bursa saham, dll. � Multi-user dimungkinkan karena adanya konsep multiprogramming: �Single CPU bekerja secara interleaving �Multiple CPU memungkinkan parallel processing 5

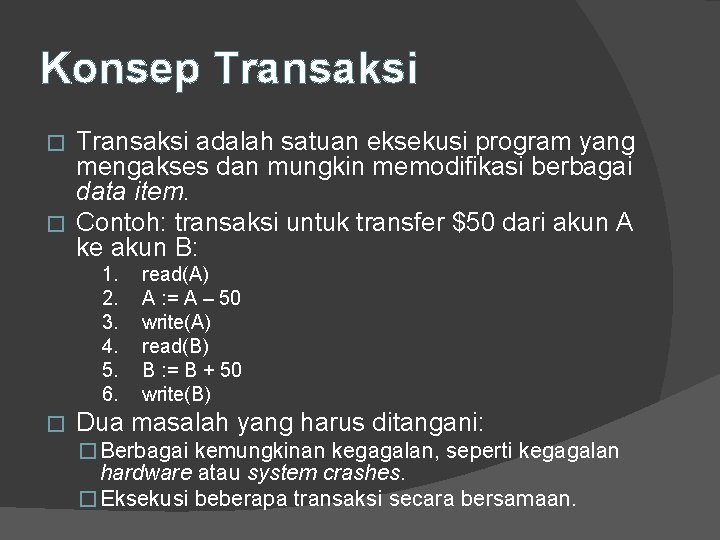

Konsep Transaksi adalah satuan eksekusi program yang mengakses dan mungkin memodifikasi berbagai data item. � Contoh: transaksi untuk transfer $50 dari akun A ke akun B: � 1. 2. 3. 4. 5. 6. � read(A) A : = A – 50 write(A) read(B) B : = B + 50 write(B) Dua masalah yang harus ditangani: � Berbagai kemungkinan kegagalan, seperti kegagalan hardware atau system crashes. � Eksekusi beberapa transaksi secara bersamaan.

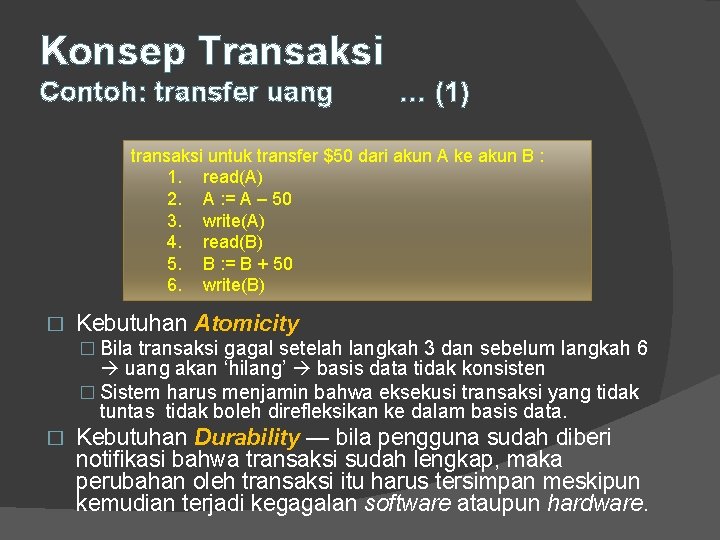

Konsep Transaksi Contoh: transfer uang … (1) transaksi untuk transfer $50 dari akun A ke akun B : 1. read(A) 2. A : = A – 50 3. write(A) 4. read(B) 5. B : = B + 50 6. write(B) � Kebutuhan Atomicity � Bila transaksi gagal setelah langkah 3 dan sebelum langkah 6 uang akan ‘hilang’ basis data tidak konsisten � Sistem harus menjamin bahwa eksekusi transaksi yang tidak tuntas tidak boleh direfleksikan ke dalam basis data. � Kebutuhan Durability — bila pengguna sudah diberi notifikasi bahwa transaksi sudah lengkap, maka perubahan oleh transaksi itu harus tersimpan meskipun kemudian terjadi kegagalan software ataupun hardware.

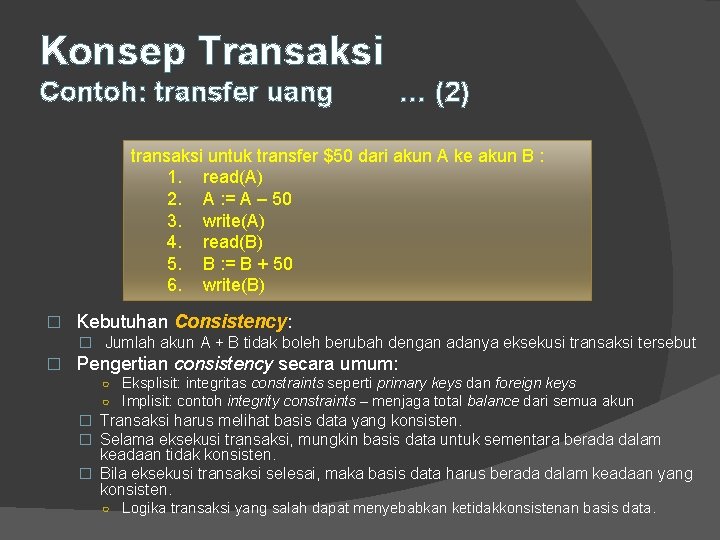

Konsep Transaksi Contoh: transfer uang … (2) transaksi untuk transfer $50 dari akun A ke akun B : 1. read(A) 2. A : = A – 50 3. write(A) 4. read(B) 5. B : = B + 50 6. write(B) � Kebutuhan Consistency: � Jumlah akun A + B tidak boleh berubah dengan adanya eksekusi transaksi tersebut � Pengertian consistency secara umum: ○ Eksplisit: integritas constraints seperti primary keys dan foreign keys ○ Implisit: contoh integrity constraints – menjaga total balance dari semua akun � Transaksi harus melihat basis data yang konsisten. � Selama eksekusi transaksi, mungkin basis data untuk sementara berada dalam keadaan tidak konsisten. � Bila eksekusi transaksi selesai, maka basis data harus berada dalam keadaan yang konsisten. ○ Logika transaksi yang salah dapat menyebabkan ketidakkonsistenan basis data.

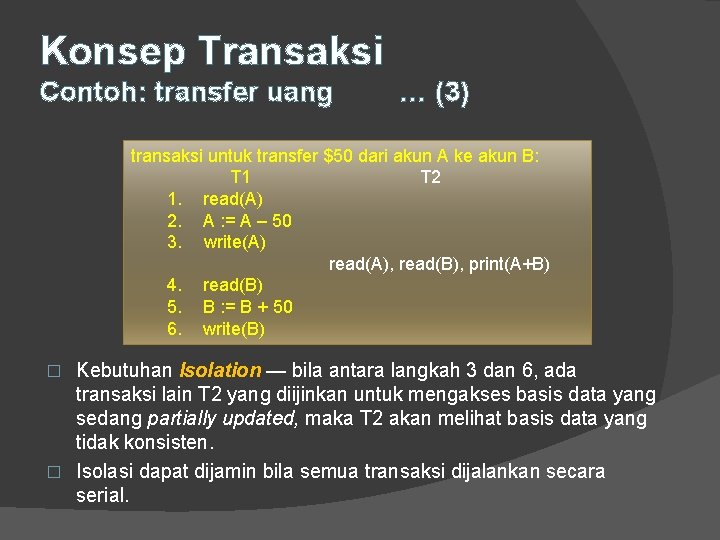

Konsep Transaksi Contoh: transfer uang … (3) transaksi untuk transfer $50 dari akun A ke akun B: T 1 T 2 1. read(A) 2. A : = A – 50 3. write(A) read(A), read(B), print(A+B) 4. read(B) 5. B : = B + 50 6. write(B) Kebutuhan Isolation — bila antara langkah 3 dan 6, ada transaksi lain T 2 yang diijinkan untuk mengakses basis data yang sedang partially updated, maka T 2 akan melihat basis data yang tidak konsisten. � Isolasi dapat dijamin bila semua transaksi dijalankan secara serial. �

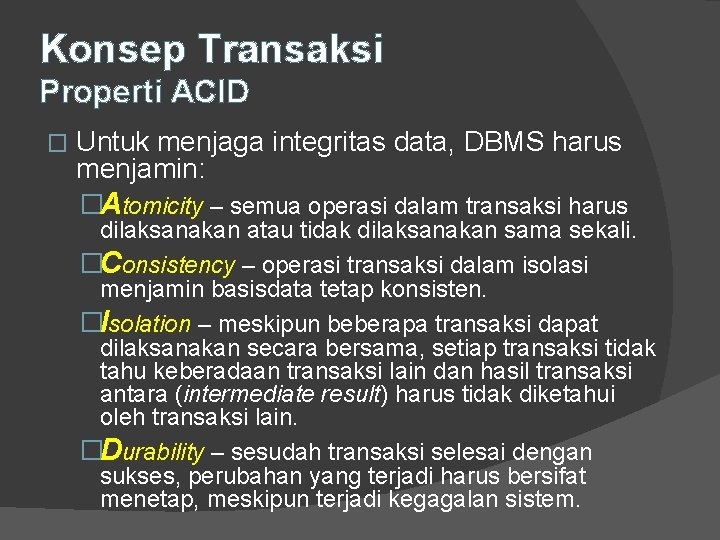

Konsep Transaksi Properti ACID � Untuk menjaga integritas data, DBMS harus menjamin: �Atomicity – semua operasi dalam transaksi harus dilaksanakan atau tidak dilaksanakan sama sekali. �Consistency – operasi transaksi dalam isolasi menjamin basisdata tetap konsisten. �Isolation – meskipun beberapa transaksi dapat dilaksanakan secara bersama, setiap transaksi tidak tahu keberadaan transaksi lain dan hasil transaksi antara (intermediate result) harus tidak diketahui oleh transaksi lain. �Durability – sesudah transaksi selesai dengan sukses, perubahan yang terjadi harus bersifat menetap, meskipun terjadi kegagalan sistem.

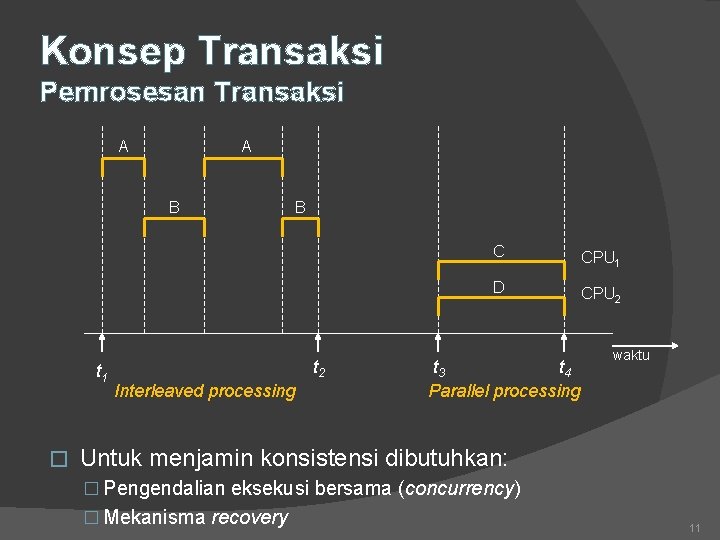

Konsep Transaksi Pemrosesan Transaksi A A B t 1 � B t 2 Interleaved processing C CPU 1 D CPU 2 t 3 t 4 Parallel processing waktu Untuk menjamin konsistensi dibutuhkan: � Pengendalian eksekusi bersama (concurrency) � Mekanisma recovery 11

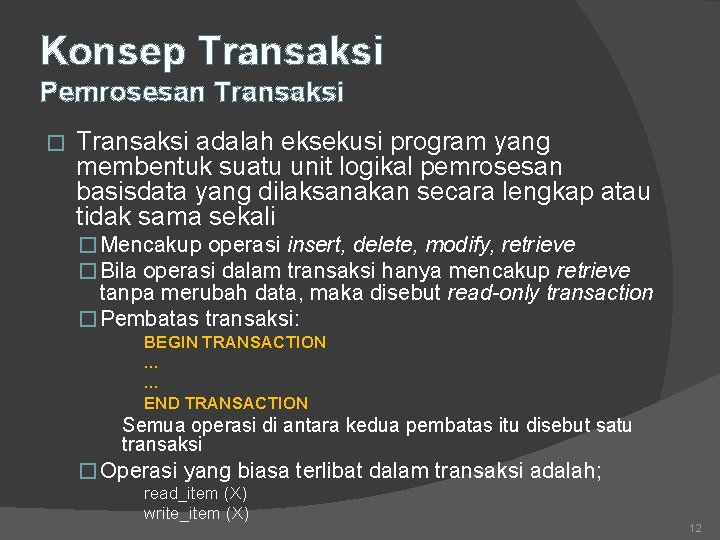

Konsep Transaksi Pemrosesan Transaksi � Transaksi adalah eksekusi program yang membentuk suatu unit logikal pemrosesan basisdata yang dilaksanakan secara lengkap atau tidak sama sekali � Mencakup operasi insert, delete, modify, retrieve � Bila operasi dalam transaksi hanya mencakup retrieve tanpa merubah data, maka disebut read-only transaction � Pembatas transaksi: BEGIN TRANSACTION … … END TRANSACTION Semua operasi di antara kedua pembatas itu disebut satu transaksi � Operasi yang biasa terlibat dalam transaksi adalah; read_item (X) write_item (X) 12

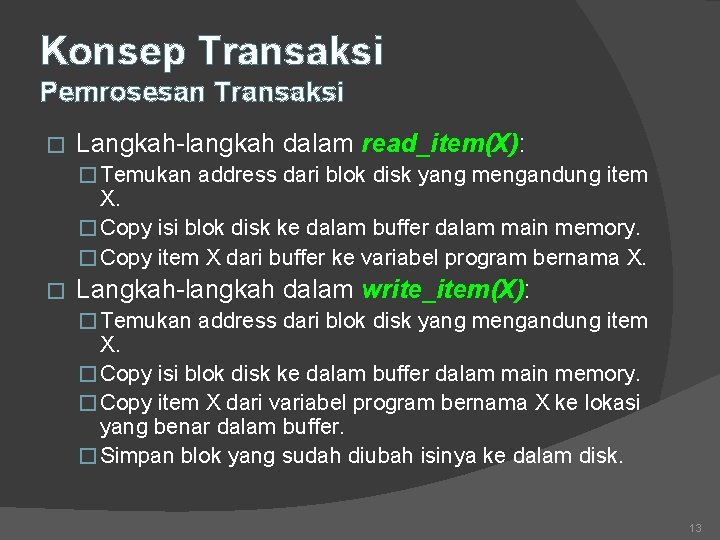

Konsep Transaksi Pemrosesan Transaksi � Langkah-langkah dalam read_item(X): � Temukan address dari blok disk yang mengandung item X. � Copy isi blok disk ke dalam buffer dalam main memory. � Copy item X dari buffer ke variabel program bernama X. � Langkah-langkah dalam write_item(X): � Temukan address dari blok disk yang mengandung item X. � Copy isi blok disk ke dalam buffer dalam main memory. � Copy item X dari variabel program bernama X ke lokasi yang benar dalam buffer. � Simpan blok yang sudah diubah isinya ke dalam disk. 13

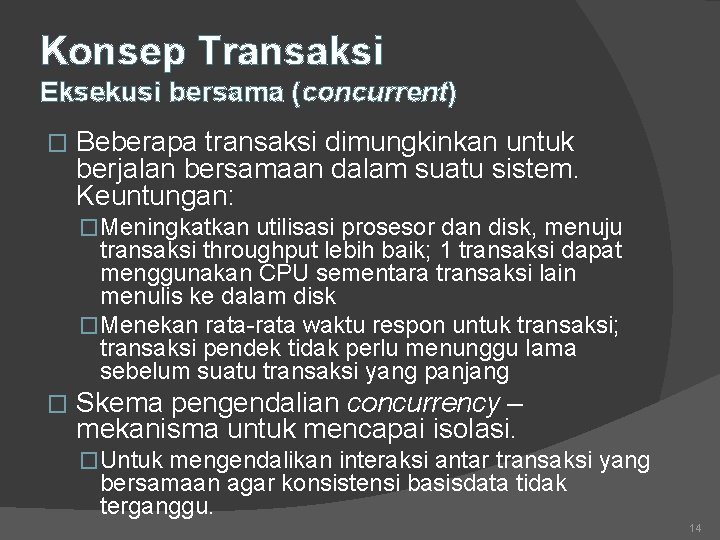

Konsep Transaksi Eksekusi bersama (concurrent) � Beberapa transaksi dimungkinkan untuk berjalan bersamaan dalam suatu sistem. Keuntungan: �Meningkatkan utilisasi prosesor dan disk, menuju transaksi throughput lebih baik; 1 transaksi dapat menggunakan CPU sementara transaksi lain menulis ke dalam disk �Menekan rata-rata waktu respon untuk transaksi; transaksi pendek tidak perlu menunggu lama sebelum suatu transaksi yang panjang � Skema pengendalian concurrency – mekanisma untuk mencapai isolasi. �Untuk mengendalikan interaksi antar transaksi yang bersamaan agar konsistensi basisdata tidak terganggu. 14

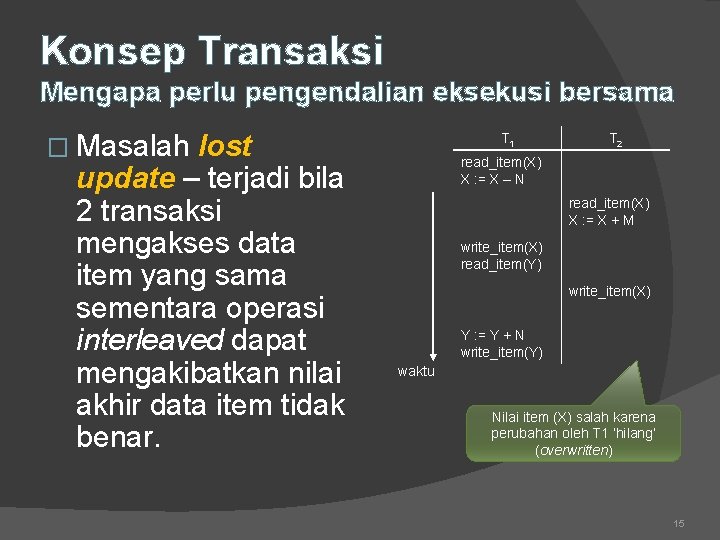

Konsep Transaksi Mengapa perlu pengendalian eksekusi bersama � Masalah lost update – terjadi bila 2 transaksi mengakses data item yang sama sementara operasi interleaved dapat mengakibatkan nilai akhir data item tidak benar. T 1 T 2 read_item(X) X : = X – N read_item(X) X : = X + M write_item(X) read_item(Y) write_item(X) Y : = Y + N write_item(Y) waktu Nilai item (X) salah karena perubahan oleh T 1 ‘hilang’ (overwritten) 15

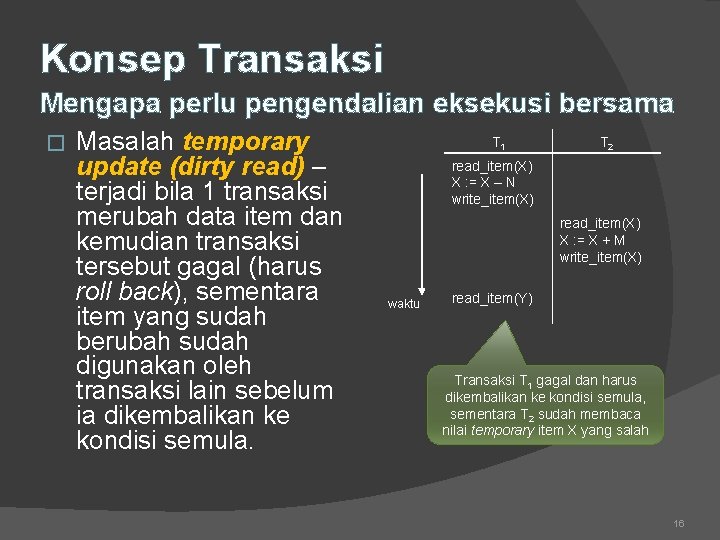

Konsep Transaksi Mengapa perlu pengendalian eksekusi bersama � Masalah temporary update (dirty read) – terjadi bila 1 transaksi merubah data item dan kemudian transaksi tersebut gagal (harus roll back), sementara item yang sudah berubah sudah digunakan oleh transaksi lain sebelum ia dikembalikan ke kondisi semula. T 1 T 2 read_item(X) X : = X – N write_item(X) read_item(X) X : = X + M write_item(X) waktu read_item(Y) Transaksi T 1 gagal dan harus dikembalikan ke kondisi semula, sementara T 2 sudah membaca nilai temporary item X yang salah 16

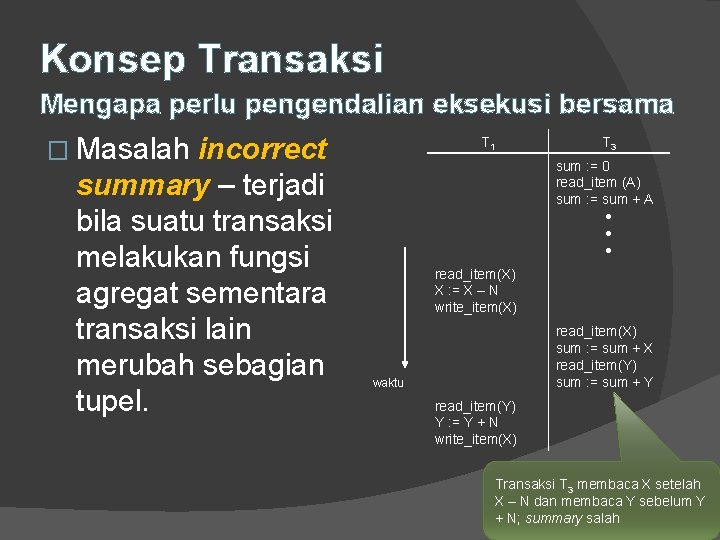

Konsep Transaksi Mengapa perlu pengendalian eksekusi bersama � Masalah incorrect summary – terjadi bila suatu transaksi melakukan fungsi agregat sementara transaksi lain merubah sebagian tupel. T 1 T 3 sum : = 0 read_item (A) sum : = sum + A read_item(X) X : = X – N write_item(X) read_item(X) sum : = sum + X read_item(Y) sum : = sum + Y waktu read_item(Y) Y : = Y + N write_item(X) Transaksi T 3 membaca X setelah X – N dan membaca Y sebelum Y + N; summary salah 17

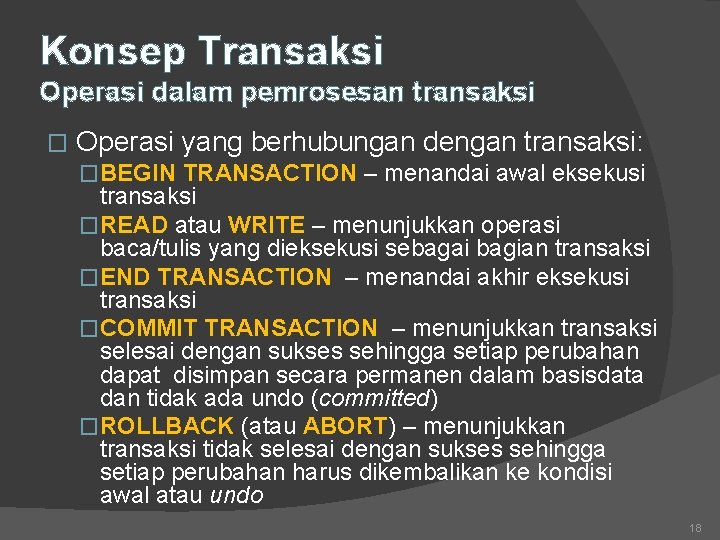

Konsep Transaksi Operasi dalam pemrosesan transaksi � Operasi yang berhubungan dengan transaksi: �BEGIN TRANSACTION – menandai awal eksekusi transaksi �READ atau WRITE – menunjukkan operasi baca/tulis yang dieksekusi sebagai bagian transaksi �END TRANSACTION – menandai akhir eksekusi transaksi �COMMIT TRANSACTION – menunjukkan transaksi selesai dengan sukses sehingga setiap perubahan dapat disimpan secara permanen dalam basisdata dan tidak ada undo (committed) �ROLLBACK (atau ABORT) – menunjukkan transaksi tidak selesai dengan sukses sehingga setiap perubahan harus dikembalikan ke kondisi awal atau undo 18

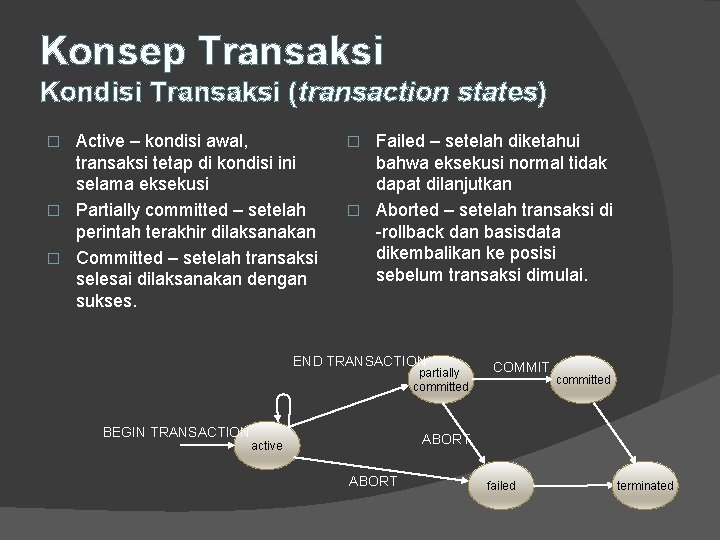

Konsep Transaksi Kondisi Transaksi (transaction states) Active – kondisi awal, transaksi tetap di kondisi ini selama eksekusi � Partially committed – setelah perintah terakhir dilaksanakan � Committed – setelah transaksi selesai dilaksanakan dengan sukses. � Failed – setelah diketahui bahwa eksekusi normal tidak dapat dilanjutkan � Aborted – setelah transaksi di -rollback dan basisdata dikembalikan ke posisi sebelum transaksi dimulai. � END TRANSACTION partially committed BEGIN TRANSACTION COMMIT committed ABORT active ABORT failed terminated

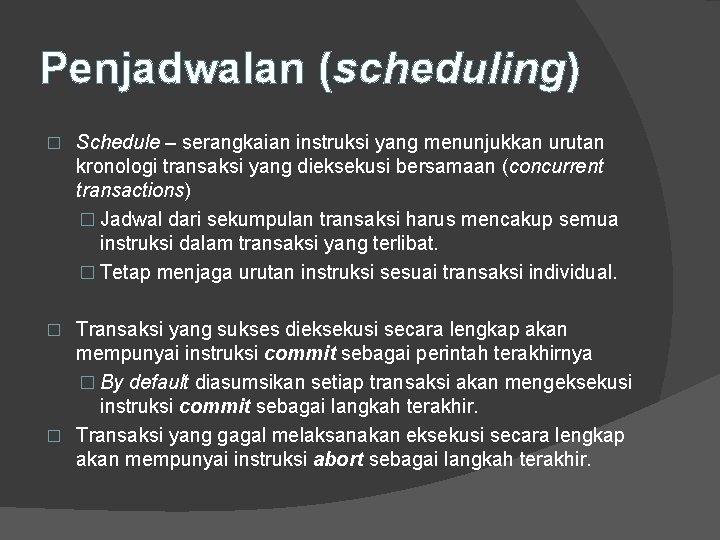

Penjadwalan (scheduling) � Schedule – serangkaian instruksi yang menunjukkan urutan kronologi transaksi yang dieksekusi bersamaan (concurrent transactions) � Jadwal dari sekumpulan transaksi harus mencakup semua instruksi dalam transaksi yang terlibat. � Tetap menjaga urutan instruksi sesuai transaksi individual. Transaksi yang sukses dieksekusi secara lengkap akan mempunyai instruksi commit sebagai perintah terakhirnya � By default diasumsikan setiap transaksi akan mengeksekusi instruksi commit sebagai langkah terakhir. � Transaksi yang gagal melaksanakan eksekusi secara lengkap akan mempunyai instruksi abort sebagai langkah terakhir. �

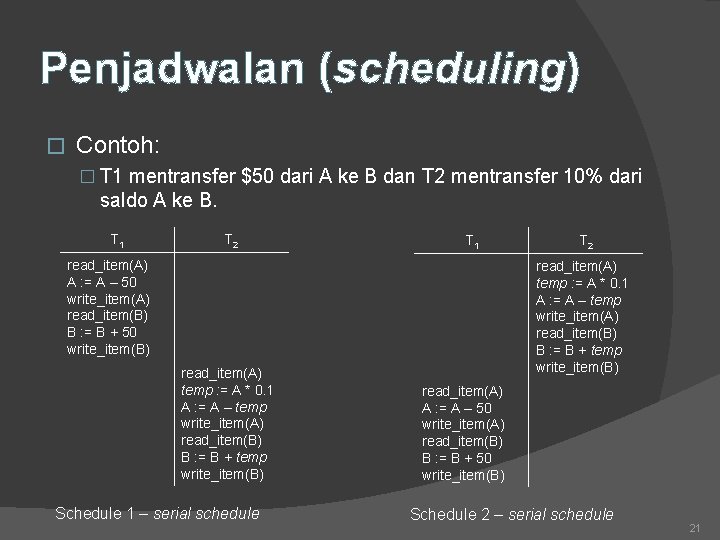

Penjadwalan (scheduling) � Contoh: � T 1 mentransfer $50 dari A ke B dan T 2 mentransfer 10% dari saldo A ke B. T 1 T 2 T 1 read_item(A) A : = A – 50 write_item(A) read_item(B) B : = B + 50 write_item(B) read_item(A) temp : = A * 0. 1 A : = A – temp write_item(A) read_item(B) B : = B + temp write_item(B) Schedule 1 – serial schedule T 2 read_item(A) temp : = A * 0. 1 A : = A – temp write_item(A) read_item(B) B : = B + temp write_item(B) read_item(A) A : = A – 50 write_item(A) read_item(B) B : = B + 50 write_item(B) Schedule 2 – serial schedule 21

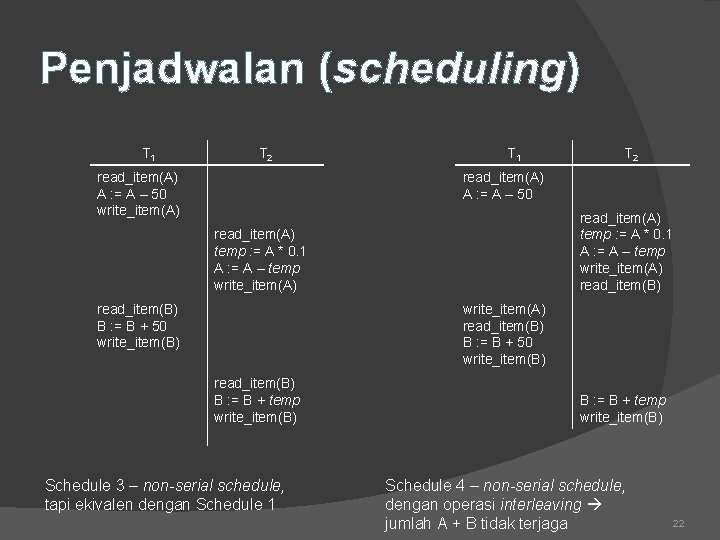

Penjadwalan (scheduling) T 1 T 2 read_item(A) A : = A – 50 write_item(A) read_item(A) temp : = A * 0. 1 A : = A – temp write_item(A) read_item(B) B : = B + 50 write_item(B) read_item(B) B : = B + temp write_item(B) Schedule 3 – non-serial schedule, tapi ekivalen dengan Schedule 1 B : = B + temp write_item(B) Schedule 4 – non-serial schedule, dengan operasi interleaving jumlah A + B tidak terjaga 22

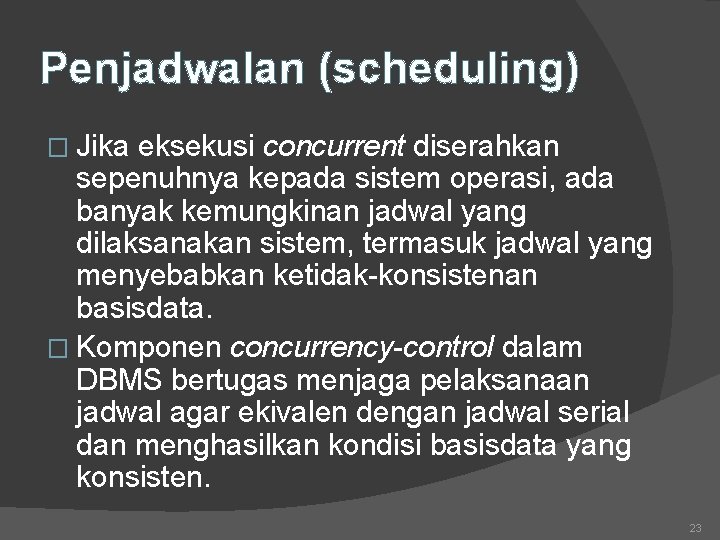

Penjadwalan (scheduling) � Jika eksekusi concurrent diserahkan sepenuhnya kepada sistem operasi, ada banyak kemungkinan jadwal yang dilaksanakan sistem, termasuk jadwal yang menyebabkan ketidak-konsistenan basisdata. � Komponen concurrency-control dalam DBMS bertugas menjaga pelaksanaan jadwal agar ekivalen dengan jadwal serial dan menghasilkan kondisi basisdata yang konsisten. 23

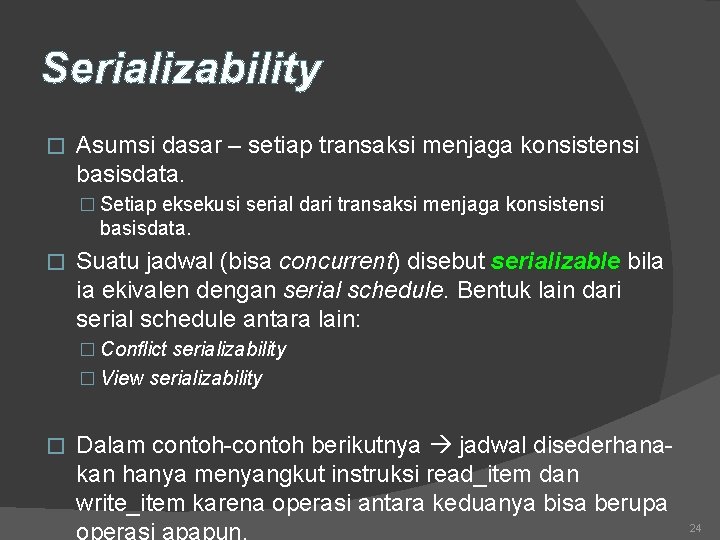

Serializability � Asumsi dasar – setiap transaksi menjaga konsistensi basisdata. � Setiap eksekusi serial dari transaksi menjaga konsistensi basisdata. � Suatu jadwal (bisa concurrent) disebut serializable bila ia ekivalen dengan serial schedule. Bentuk lain dari serial schedule antara lain: � Conflict serializability � View serializability � Dalam contoh-contoh berikutnya jadwal disederhanakan hanya menyangkut instruksi read_item dan write_item karena operasi antara keduanya bisa berupa operasi apapun. 24

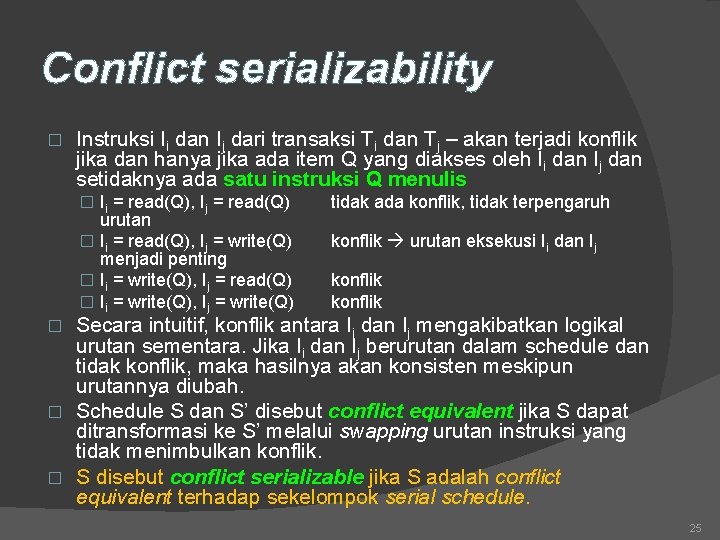

Conflict serializability � Instruksi Ii dan Ij dari transaksi Ti dan Tj – akan terjadi konflik jika dan hanya jika ada item Q yang diakses oleh Ii dan Ij dan setidaknya ada satu instruksi Q menulis � Ii = read(Q), Ij = read(Q) urutan � Ii = read(Q), Ij = write(Q) menjadi penting � Ii = write(Q), Ij = read(Q) � Ii = write(Q), Ij = write(Q) tidak ada konflik, tidak terpengaruh konflik urutan eksekusi Ii dan Ij konflik Secara intuitif, konflik antara Ii dan Ij mengakibatkan logikal urutan sementara. Jika Ii dan Ij berurutan dalam schedule dan tidak konflik, maka hasilnya akan konsisten meskipun urutannya diubah. � Schedule S dan S’ disebut conflict equivalent jika S dapat ditransformasi ke S’ melalui swapping urutan instruksi yang tidak menimbulkan konflik. � S disebut conflict serializable jika S adalah conflict equivalent terhadap sekelompok serial schedule. � 25

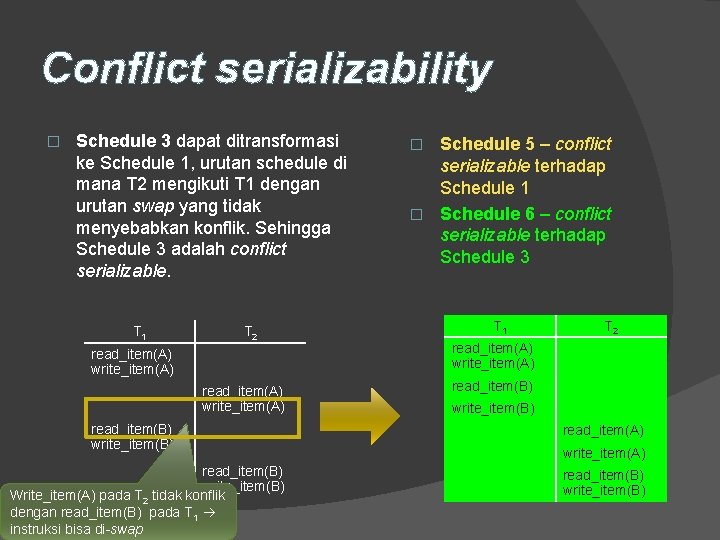

Conflict serializability � Schedule 3 dapat ditransformasi ke Schedule 1, urutan schedule di mana T 2 mengikuti T 1 dengan urutan swap yang tidak menyebabkan konflik. Sehingga Schedule 3 adalah conflict serializable. T 1 T 2 read_item(A) write_item(A) read_item(B) write_item(B) Write_item(A) pada T 2 tidak konflik dengan read_item(B) pada T 1 instruksi bisa di-swap Schedule 5 – conflict serializable terhadap Schedule 1 � Schedule 6 – conflict serializable terhadap Schedule 3 � T 1 T 2 read_item(A) write_item(A) read_item(B) read_item(A) read_item(B) write_item(B) read_item(A) write_item(B) write_item(A) read_item(B) write_item(B)

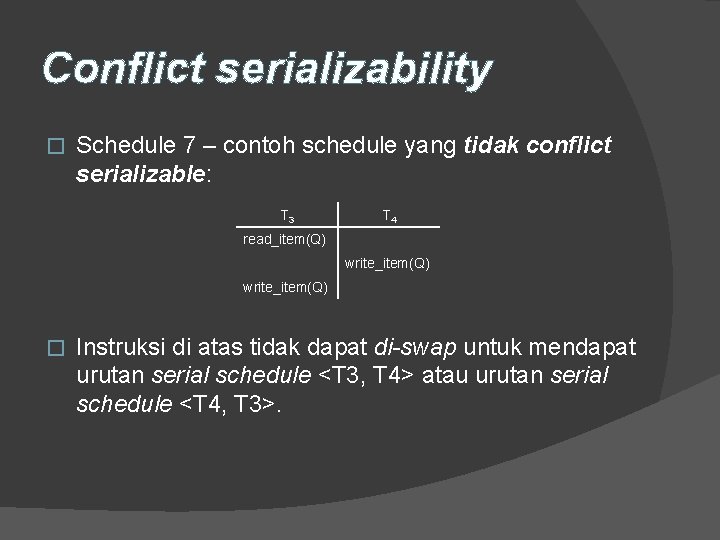

Conflict serializability � Schedule 7 – contoh schedule yang tidak conflict serializable: T 3 T 4 read_item(Q) write_item(Q) � Instruksi di atas tidak dapat di-swap untuk mendapat urutan serial schedule <T 3, T 4> atau urutan serial schedule <T 4, T 3>.

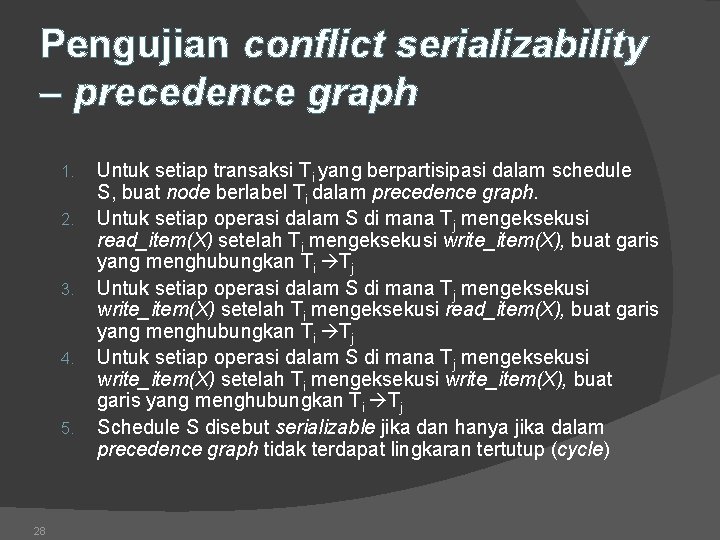

Pengujian conflict serializability – precedence graph 1. 2. 3. 4. 5. 28 Untuk setiap transaksi Ti yang berpartisipasi dalam schedule S, buat node berlabel Ti dalam precedence graph. Untuk setiap operasi dalam S di mana Tj mengeksekusi read_item(X) setelah Ti mengeksekusi write_item(X), buat garis yang menghubungkan Ti Tj Untuk setiap operasi dalam S di mana Tj mengeksekusi write_item(X) setelah Ti mengeksekusi read_item(X), buat garis yang menghubungkan Ti Tj Untuk setiap operasi dalam S di mana Tj mengeksekusi write_item(X) setelah Ti mengeksekusi write_item(X), buat garis yang menghubungkan Ti Tj Schedule S disebut serializable jika dan hanya jika dalam precedence graph tidak terdapat lingkaran tertutup (cycle)

Contoh pengujian conflict serializability schedule � S: r 1(X), r 2(X), w 1(X), r 1(Y), w 2(X), w 1(Y) X Non-serializable schedule T 1 T 2 X A serializable schedule gives the benefits of concurrent execution without giving up any correctness. 29

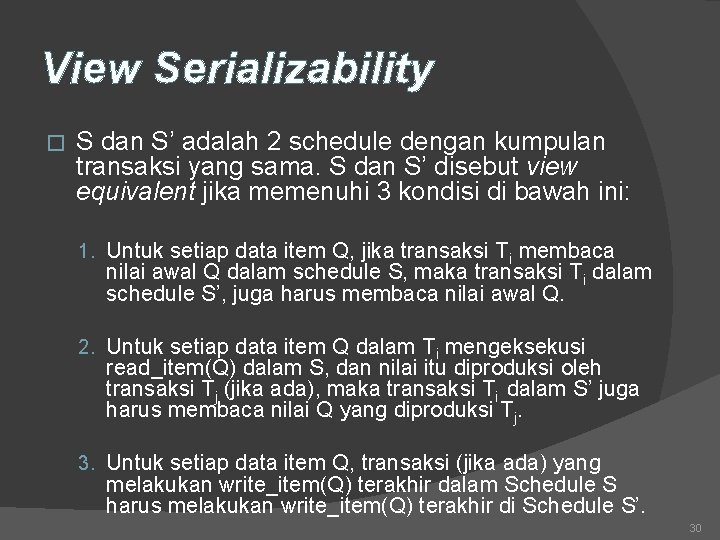

View Serializability � S dan S’ adalah 2 schedule dengan kumpulan transaksi yang sama. S dan S’ disebut view equivalent jika memenuhi 3 kondisi di bawah ini: 1. Untuk setiap data item Q, jika transaksi Ti membaca nilai awal Q dalam schedule S, maka transaksi Ti dalam schedule S’, juga harus membaca nilai awal Q. 2. Untuk setiap data item Q dalam Ti mengeksekusi read_item(Q) dalam S, dan nilai itu diproduksi oleh transaksi Tj (jika ada), maka transaksi Ti dalam S’ juga harus membaca nilai Q yang diproduksi Tj. 3. Untuk setiap data item Q, transaksi (jika ada) yang melakukan write_item(Q) terakhir dalam Schedule S harus melakukan write_item(Q) terakhir di Schedule S’. 30

View Serializability � Dalam contoh terdahulu – Schedule S adalah 1 view jika terhadap ia view equivalent suatu � Schedule tidakserializable view equivalent Scheduleterhadap 2, serial schedule. � Schedule 1 adalah view equivalent terhadap Schedule 3, Schedule 32 Schedule 1 T 2 read_item(A) A : = A – 50 write_item(A) read_item(B) B : = B + 50 write_item(B) read_item(A) temp : = A * 0. 1 A : = A – temp write_item(A) read_item(B) B : = B + temp write_item(B) T 1 read_item(A) A : = A – 50 write_item(A) read_item(B) read_item(A) BA: =: =BA+– 50 50 write_item(B) write_item(A) read_item(B) B : = B + 50 write_item(B) T 2 read_item(A) temp : = A * 0. 1 A : = A – temp read_item(A) write_item(A) temp : = A * 0. 1 read_item(B) AB : = AB –+ temp write_item(A) write_item(B) read_item(B) B : = B + temp write_item(B)

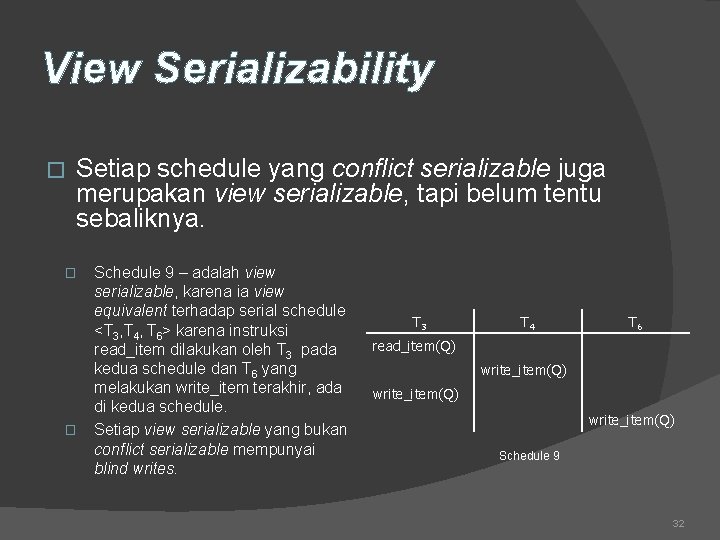

View Serializability � Setiap schedule yang conflict serializable juga merupakan view serializable, tapi belum tentu sebaliknya. � � Schedule 9 – adalah view serializable, karena ia view equivalent terhadap serial schedule <T 3, T 4, T 6> karena instruksi read_item dilakukan oleh T 3 pada kedua schedule dan T 6 yang melakukan write_item terakhir, ada di kedua schedule. Setiap view serializable yang bukan conflict serializable mempunyai blind writes. T 3 T 4 T 6 read_item(Q) write_item(Q) Schedule 9 32

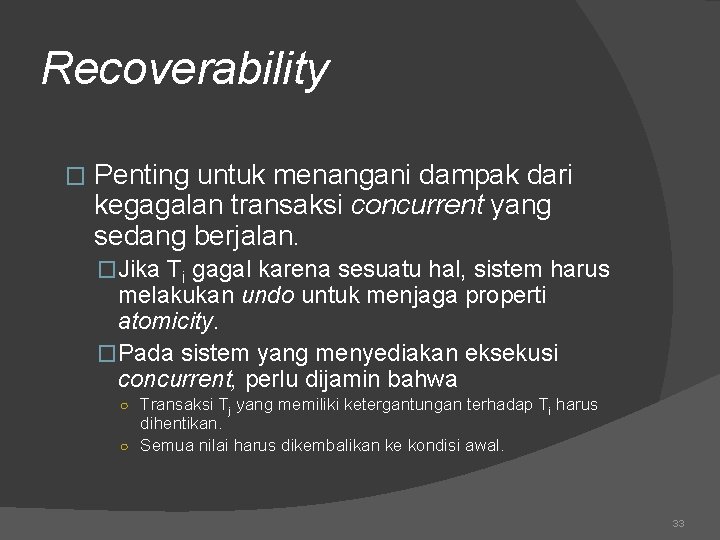

Recoverability � Penting untuk menangani dampak dari kegagalan transaksi concurrent yang sedang berjalan. �Jika Ti gagal karena sesuatu hal, sistem harus melakukan undo untuk menjaga properti atomicity. �Pada sistem yang menyediakan eksekusi concurrent, perlu dijamin bahwa ○ Transaksi Tj yang memiliki ketergantungan terhadap Ti harus dihentikan. ○ Semua nilai harus dikembalikan ke kondisi awal. 33

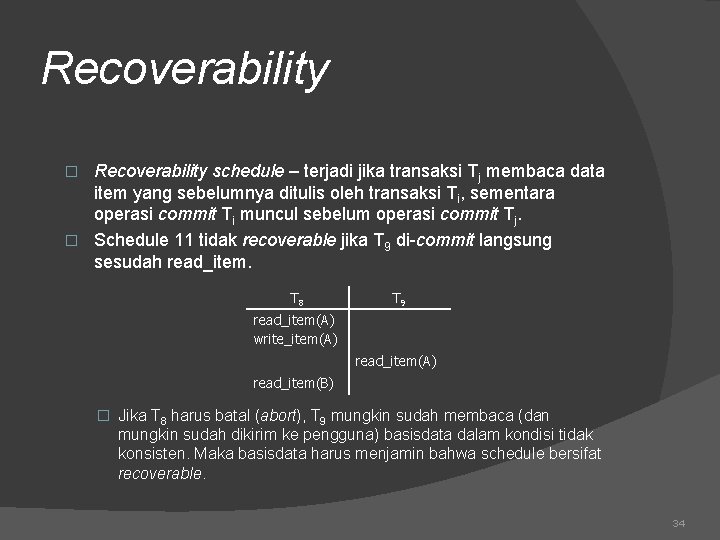

Recoverability schedule – terjadi jika transaksi Tj membaca data item yang sebelumnya ditulis oleh transaksi Ti, sementara operasi commit Ti muncul sebelum operasi commit Tj. � Schedule 11 tidak recoverable jika T 9 di-commit langsung sesudah read_item. � T 8 T 9 read_item(A) write_item(A) read_item(B) � Jika T 8 harus batal (abort), T 9 mungkin sudah membaca (dan mungkin sudah dikirim ke pengguna) basisdata dalam kondisi tidak konsisten. Maka basisdata harus menjamin bahwa schedule bersifat recoverable. 34

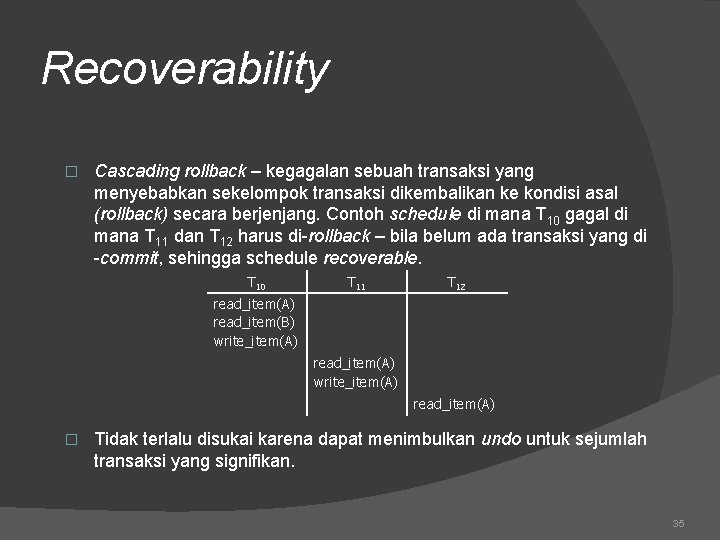

Recoverability � Cascading rollback – kegagalan sebuah transaksi yang menyebabkan sekelompok transaksi dikembalikan ke kondisi asal (rollback) secara berjenjang. Contoh schedule di mana T 10 gagal di mana T 11 dan T 12 harus di-rollback – bila belum ada transaksi yang di -commit, sehingga schedule recoverable. T 10 T 11 T 12 read_item(A) read_item(B) write_item(A) read_item(A) � Tidak terlalu disukai karena dapat menimbulkan undo untuk sejumlah transaksi yang signifikan. 35

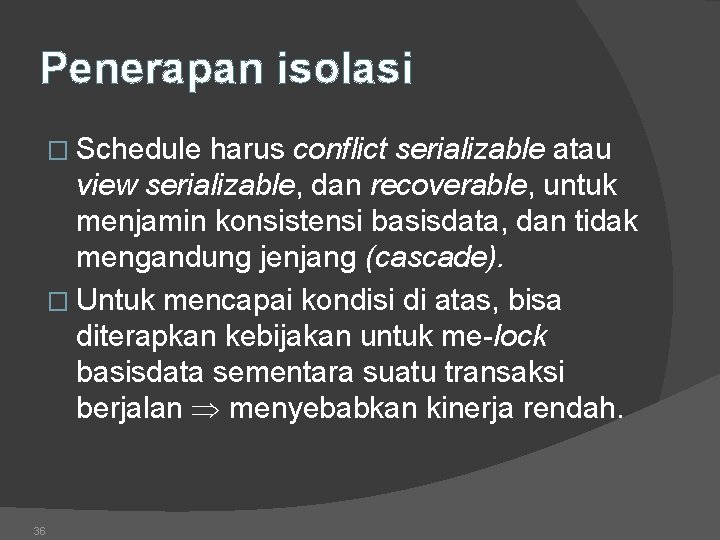

Penerapan isolasi � Schedule harus conflict serializable atau view serializable, dan recoverable, untuk menjamin konsistensi basisdata, dan tidak mengandung jenjang (cascade). � Untuk mencapai kondisi di atas, bisa diterapkan kebijakan untuk me-lock basisdata sementara suatu transaksi berjalan menyebabkan kinerja rendah. 36
