BASIS DATA I/2011 -GANJIL MODEL DATA Oleh Team teaching Bas Dat 12 Februari 2022 BASIS DATA I/2011 -GANJIL 1

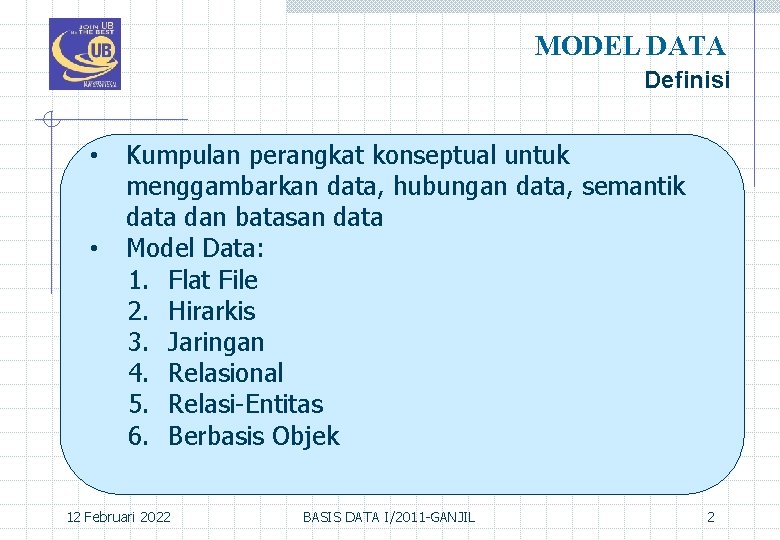

MODEL DATA Definisi • • Kumpulan perangkat konseptual untuk menggambarkan data, hubungan data, semantik data dan batasan data Model Data: 1. Flat File 2. Hirarkis 3. Jaringan 4. Relasional 5. Relasi-Entitas 6. Berbasis Objek 12 Februari 2022 BASIS DATA I/2011 -GANJIL 2

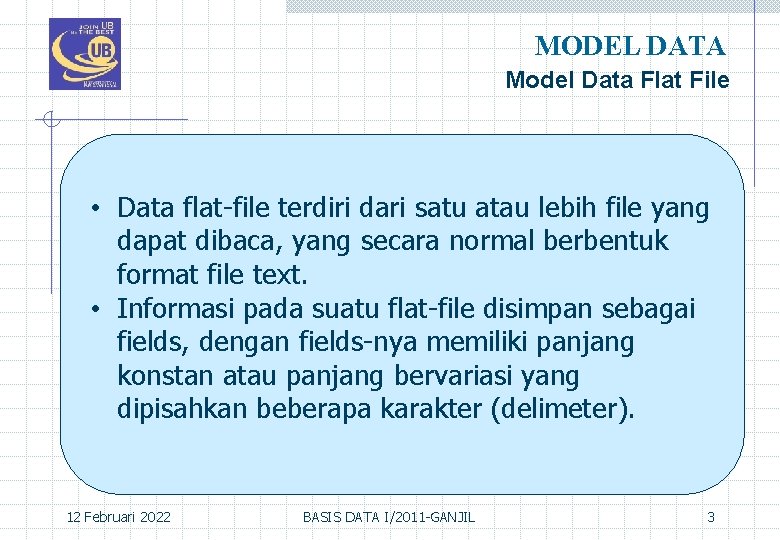

MODEL DATA Model Data Flat File • Data flat-file terdiri dari satu atau lebih file yang dapat dibaca, yang secara normal berbentuk format file text. • Informasi pada suatu flat-file disimpan sebagai fields, dengan fields-nya memiliki panjang konstan atau panjang bervariasi yang dipisahkan beberapa karakter (delimeter). 12 Februari 2022 BASIS DATA I/2011 -GANJIL 3

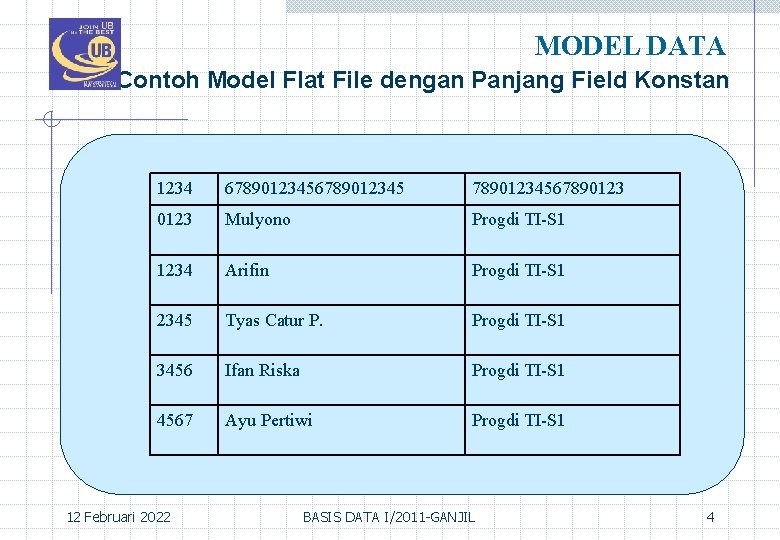

MODEL DATA Contoh Model Flat File dengan Panjang Field Konstan 1234 678901234567890123 Mulyono Progdi TI-S 1 1234 Arifin Progdi TI-S 1 2345 Tyas Catur P. Progdi TI-S 1 3456 Ifan Riska Progdi TI-S 1 4567 Ayu Pertiwi Progdi TI-S 1 12 Februari 2022 BASIS DATA I/2011 -GANJIL 4

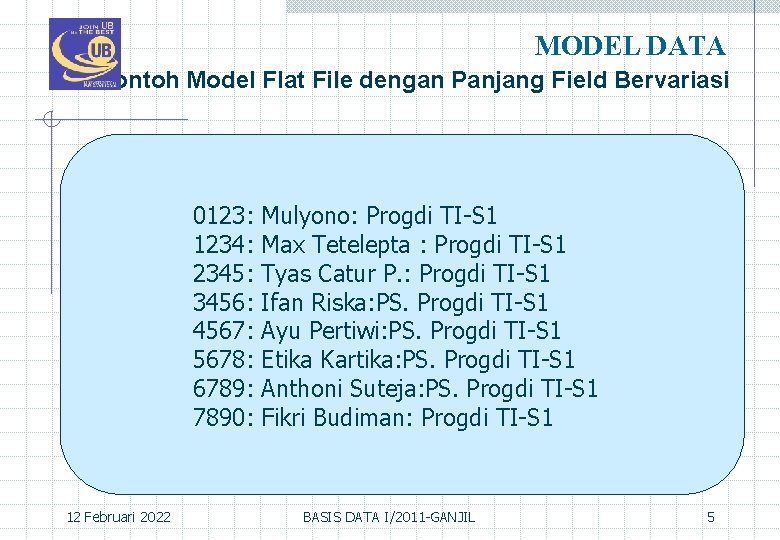

MODEL DATA Contoh Model Flat File dengan Panjang Field Bervariasi 0123: 1234: 2345: 3456: 4567: 5678: 6789: 7890: 12 Februari 2022 Mulyono: Progdi TI-S 1 Max Tetelepta : Progdi TI-S 1 Tyas Catur P. : Progdi TI-S 1 Ifan Riska: PS. Progdi TI-S 1 Ayu Pertiwi: PS. Progdi TI-S 1 Etika Kartika: PS. Progdi TI-S 1 Anthoni Suteja: PS. Progdi TI-S 1 Fikri Budiman: Progdi TI-S 1 BASIS DATA I/2011 -GANJIL 5

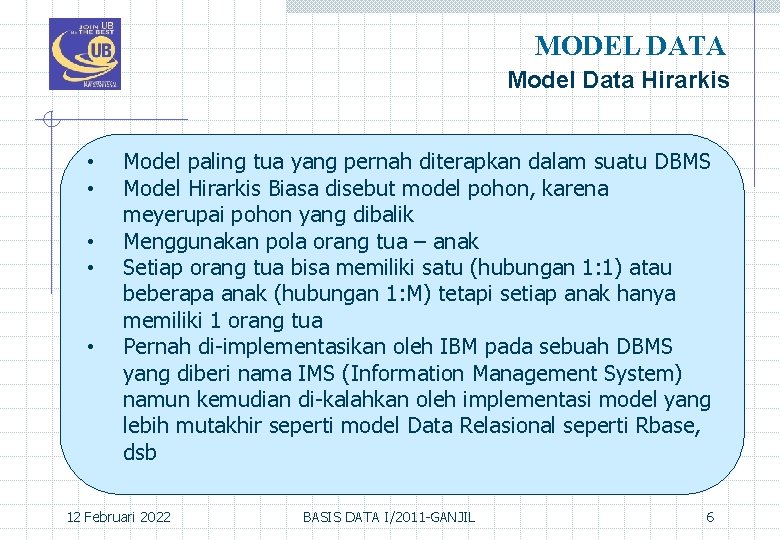

MODEL DATA Model Data Hirarkis • • • Model paling tua yang pernah diterapkan dalam suatu DBMS Model Hirarkis Biasa disebut model pohon, karena meyerupai pohon yang dibalik Menggunakan pola orang tua – anak Setiap orang tua bisa memiliki satu (hubungan 1: 1) atau beberapa anak (hubungan 1: M) tetapi setiap anak hanya memiliki 1 orang tua Pernah di-implementasikan oleh IBM pada sebuah DBMS yang diberi nama IMS (Information Management System) namun kemudian di-kalahkan oleh implementasi model yang lebih mutakhir seperti model Data Relasional seperti Rbase, dsb 12 Februari 2022 BASIS DATA I/2011 -GANJIL 6

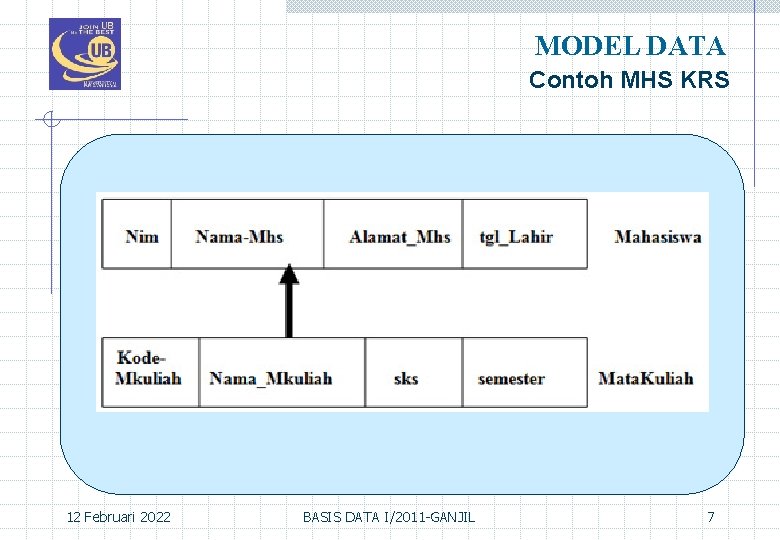

MODEL DATA Contoh MHS KRS 12 Februari 2022 BASIS DATA I/2011 -GANJIL 7

MODEL DATA Contoh Model Hirarkis Dari MHS KRS 12 Februari 2022 BASIS DATA I/2011 -GANJIL 8

MODEL DATA Model Data Jaringan • • Pengembangan dari model data hirarkis, melihat kekurangan dari model hirarkis tersebut. Diperkenankan bahwa sebuah child-record bisa memiliki lebih dari satu parent-record. Pada implementasi-nya berarti antara parent-record dan child-record diperlukan penghubung (link atau pointer) yang bisa satu arah atau dua-arah Persoalan yang timbul adalah “terjadinya hutan pointer” akibat relasi antar record yang rumit sehingga penelusuran data menjadi sangat sulit 12 Februari 2022 BASIS DATA I/2011 -GANJIL 9

MODEL DATA Contoh MHS KRS 12 Februari 2022 BASIS DATA I/2011 -GANJIL 10

MODEL DATA Contoh Model Jaringan Dari MHS KRS 12 Februari 2022 BASIS DATA I/2011 -GANJIL 11

BASIS DATA RELASIONAL Model Data Relasional • Model data yang diciptakan berdasarkan teorirelasional seperti relational algebra, dan relational calculus • Salah seorang pencetus awal dari basis data relasional adalah E. F. Codd yang juga telah menciptakan serangkaian operasi matematika relasional terhadap model data relasional. • Menggunakan tabel dua dimensi yang terdiri atas baris dan kolom untuk memberi gambaran sebuah berkas data. 12 Februari 2022 BASIS DATA I/2011 -GANJIL 12

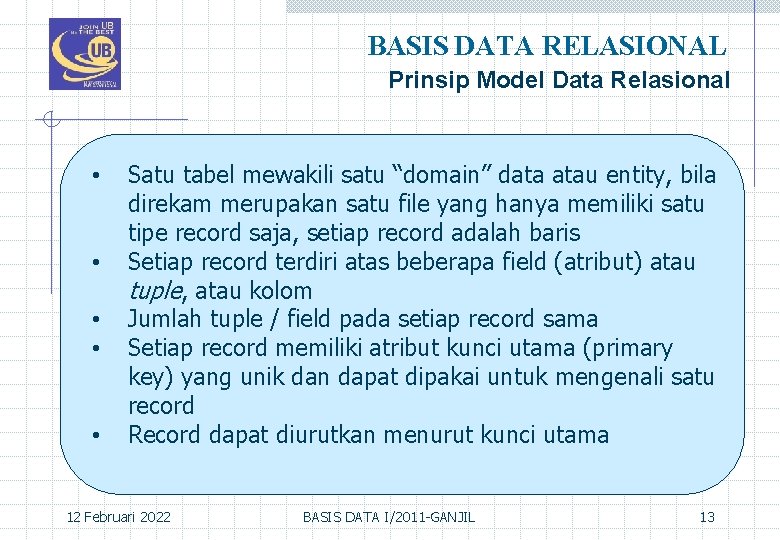

BASIS DATA RELASIONAL Prinsip Model Data Relasional • • • Satu tabel mewakili satu “domain” data atau entity, bila direkam merupakan satu file yang hanya memiliki satu tipe record saja, setiap record adalah baris Setiap record terdiri atas beberapa field (atribut) atau tuple, atau kolom Jumlah tuple / field pada setiap record sama Setiap record memiliki atribut kunci utama (primary key) yang unik dan dapat dipakai untuk mengenali satu record Record dapat diurutkan menurut kunci utama 12 Februari 2022 BASIS DATA I/2011 -GANJIL 13

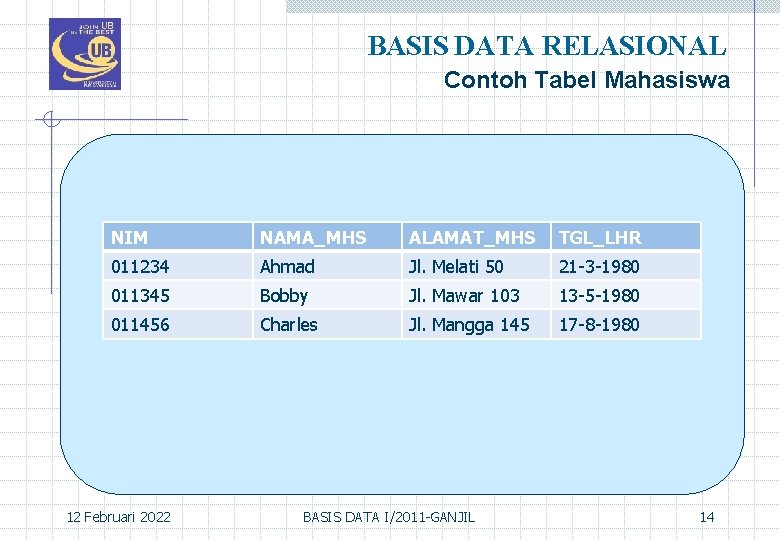

BASIS DATA RELASIONAL Contoh Tabel Mahasiswa NIM NAMA_MHS ALAMAT_MHS TGL_LHR 011234 Ahmad Jl. Melati 50 21 -3 -1980 011345 Bobby Jl. Mawar 103 13 -5 -1980 011456 Charles Jl. Mangga 145 17 -8 -1980 12 Februari 2022 BASIS DATA I/2011 -GANJIL 14

BASIS DATA RELASIONAL Contoh Tabel Kuliah Kode_mkuliah Nama_Mkuliah sks Semester 315 KP 2 Pemrograman Visual 2 5 317 KP 2 Pemrograman Web 2 5 319 MP 2 Analisis Numerik 2 5 12 Februari 2022 BASIS DATA I/2011 -GANJIL 15

BASIS DATA RELASIONAL Contoh Tabel KHS Nim 16 Kode_kuliah Nilai 011234 315 KP 2 A 011234 319 MP 2 B 011345 315 KP 2 C 011345 317 KP 2 A 011345 319 MP 2 C 011456 317 KP 2 D 011456 319 MP 2 B 12 Februari 2022 BASIS DATA I/2011 -GANJIL 16

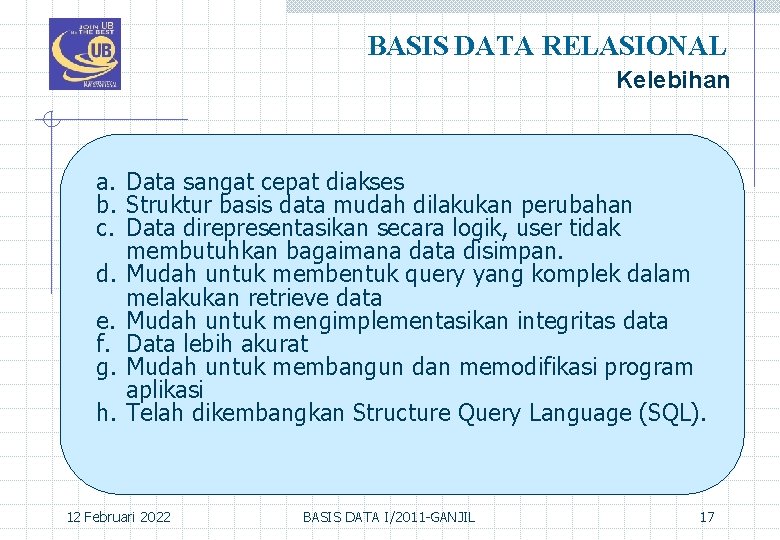

BASIS DATA RELASIONAL Kelebihan a. Data sangat cepat diakses b. Struktur basis data mudah dilakukan perubahan c. Data direpresentasikan secara logik, user tidak membutuhkan bagaimana data disimpan. d. Mudah untuk membentuk query yang komplek dalam melakukan retrieve data e. Mudah untuk mengimplementasikan integritas data f. Data lebih akurat g. Mudah untuk membangun dan memodifikasi program aplikasi h. Telah dikembangkan Structure Query Language (SQL). 12 Februari 2022 BASIS DATA I/2011 -GANJIL 17

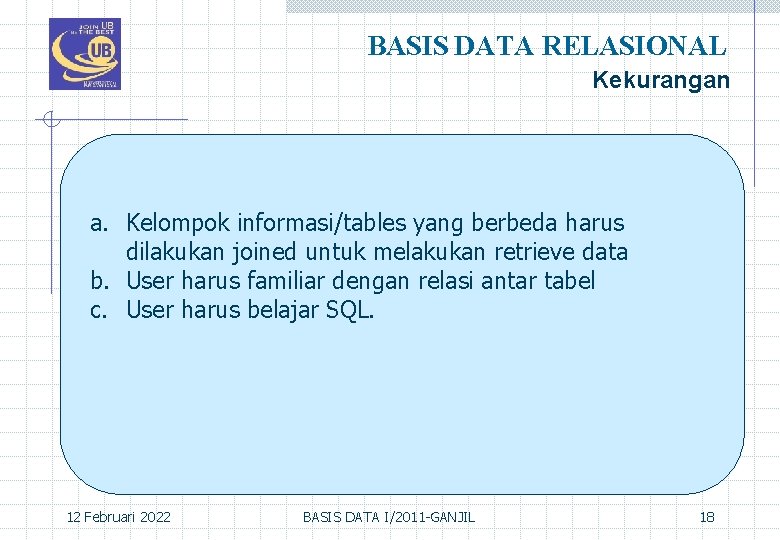

BASIS DATA RELASIONAL Kekurangan a. Kelompok informasi/tables yang berbeda harus dilakukan joined untuk melakukan retrieve data b. User harus familiar dengan relasi antar tabel c. User harus belajar SQL. 12 Februari 2022 BASIS DATA I/2011 -GANJIL 18

BASIS DATA RELASIONAL Model Relasi Entitas • Model Relasi-Entitas atau (Entity Relationship Model) pada hakekatnya perwujudan dari model relasional dalam bentuk diagram, yaitu E-R Diagram. • Domain data disebut juga sebagai himpunan entitas, diwakili oleh diagram kotak • Field-data atau atribut diwakili oleh diagram lingkaran atau ellips. • Hubungan atau relasi antar domain diwakili oleh jajaran -genjang 12 Februari 2022 BASIS DATA I/2011 -GANJIL 19

BASIS DATA RELASIONAL Contoh Model Relasi Entitas Antara Mahasiswa – Mata Kuliah 12 Februari 2022 BASIS DATA I/2011 -GANJIL 20

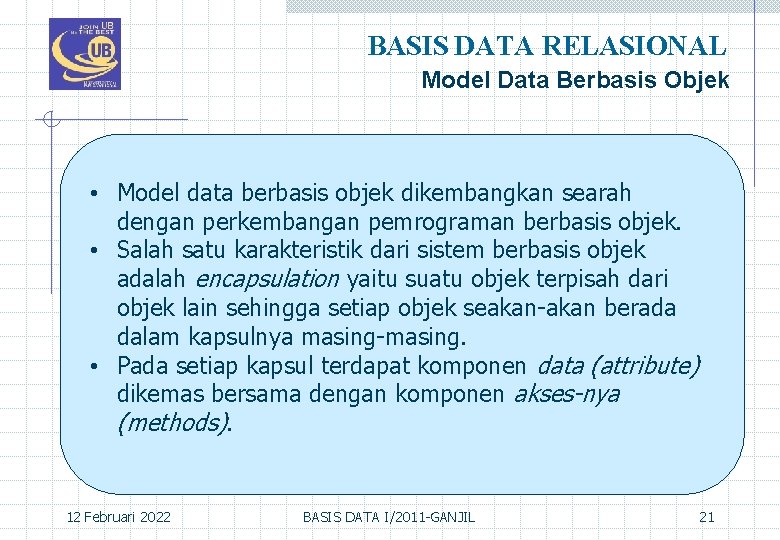

BASIS DATA RELASIONAL Model Data Berbasis Objek • Model data berbasis objek dikembangkan searah dengan perkembangan pemrograman berbasis objek. • Salah satu karakteristik dari sistem berbasis objek adalah encapsulation yaitu suatu objek terpisah dari objek lain sehingga setiap objek seakan-akan berada dalam kapsulnya masing-masing. • Pada setiap kapsul terdapat komponen data (attribute) dikemas bersama dengan komponen akses-nya (methods). 12 Februari 2022 BASIS DATA I/2011 -GANJIL 21

BASIS DATA RELASIONAL Contoh Model Data Berbasis Objek 12 Februari 2022 BASIS DATA I/2011 -GANJIL 22

PENUTUP Terima kasih 12 Februari 2022 BASIS DATA I/2011 -GANJIL 23
