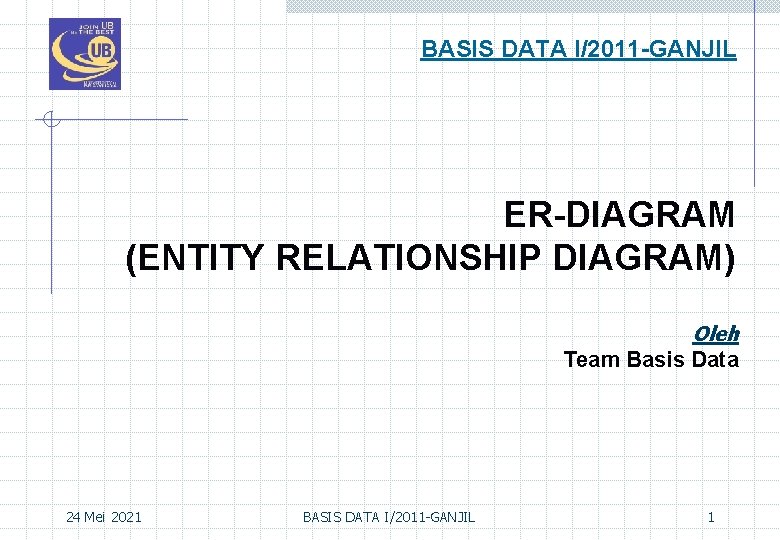

BASIS DATA I/2011 -GANJIL ER-DIAGRAM (ENTITY RELATIONSHIP DIAGRAM) Oleh Team Basis Data 24 Mei 2021 BASIS DATA I/2011 -GANJIL 1

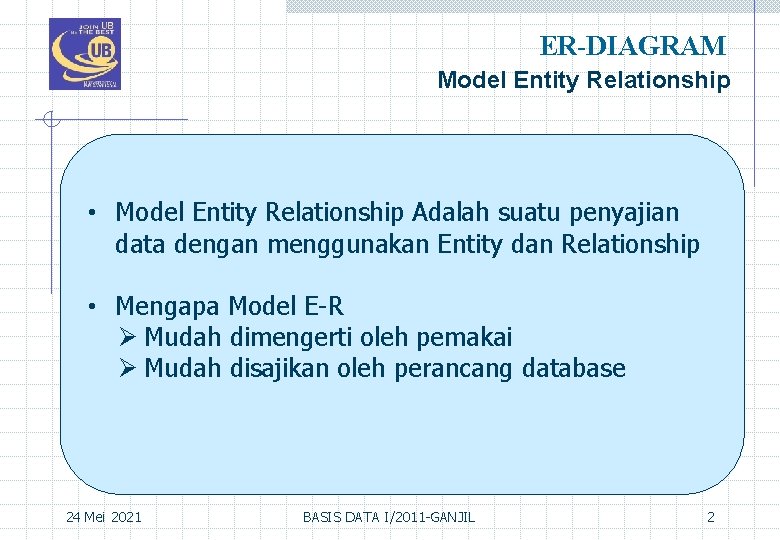

ER-DIAGRAM Model Entity Relationship • Model Entity Relationship Adalah suatu penyajian data dengan menggunakan Entity dan Relationship • Mengapa Model E-R Ø Mudah dimengerti oleh pemakai Ø Mudah disajikan oleh perancang database 24 Mei 2021 BASIS DATA I/2011 -GANJIL 2

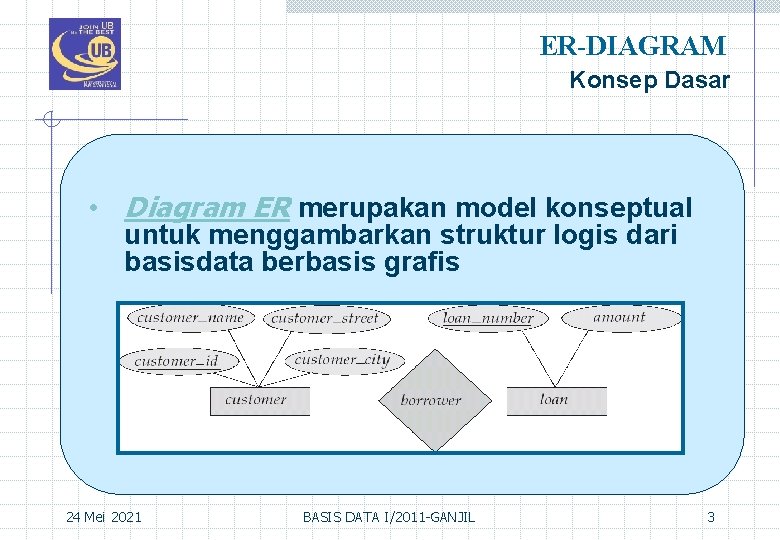

ER-DIAGRAM Konsep Dasar • Diagram ER merupakan model konseptual untuk menggambarkan struktur logis dari basisdata berbasis grafis 24 Mei 2021 BASIS DATA I/2011 -GANJIL 3

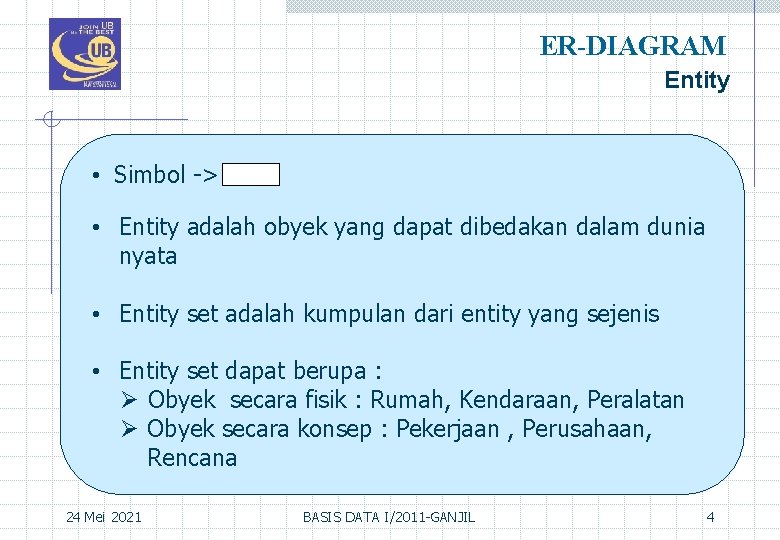

ER-DIAGRAM Entity • Simbol -> • Entity adalah obyek yang dapat dibedakan dalam dunia nyata • Entity set adalah kumpulan dari entity yang sejenis • Entity set dapat berupa : Ø Obyek secara fisik : Rumah, Kendaraan, Peralatan Ø Obyek secara konsep : Pekerjaan , Perusahaan, Rencana 24 Mei 2021 BASIS DATA I/2011 -GANJIL 4

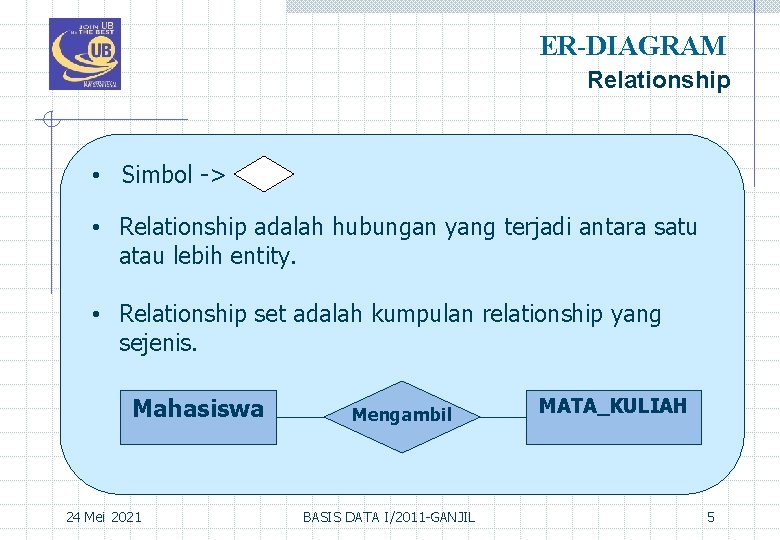

ER-DIAGRAM Relationship • Simbol -> • Relationship adalah hubungan yang terjadi antara satu atau lebih entity. • Relationship set adalah kumpulan relationship yang sejenis. Mahasiswa 24 Mei 2021 Mengambil BASIS DATA I/2011 -GANJIL MATA_KULIAH 5

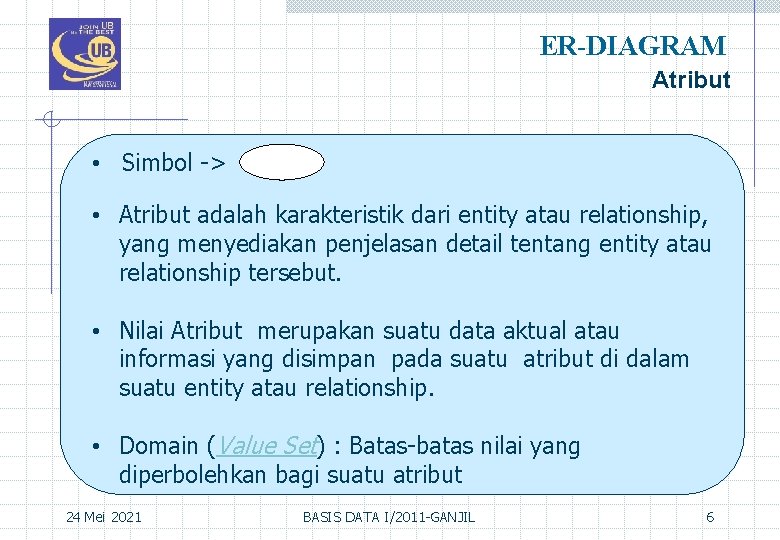

ER-DIAGRAM Atribut • Simbol -> • Atribut adalah karakteristik dari entity atau relationship, yang menyediakan penjelasan detail tentang entity atau relationship tersebut. • Nilai Atribut merupakan suatu data aktual atau informasi yang disimpan pada suatu atribut di dalam suatu entity atau relationship. • Domain (Value Set) : Batas-batas nilai yang diperbolehkan bagi suatu atribut 24 Mei 2021 BASIS DATA I/2011 -GANJIL 6

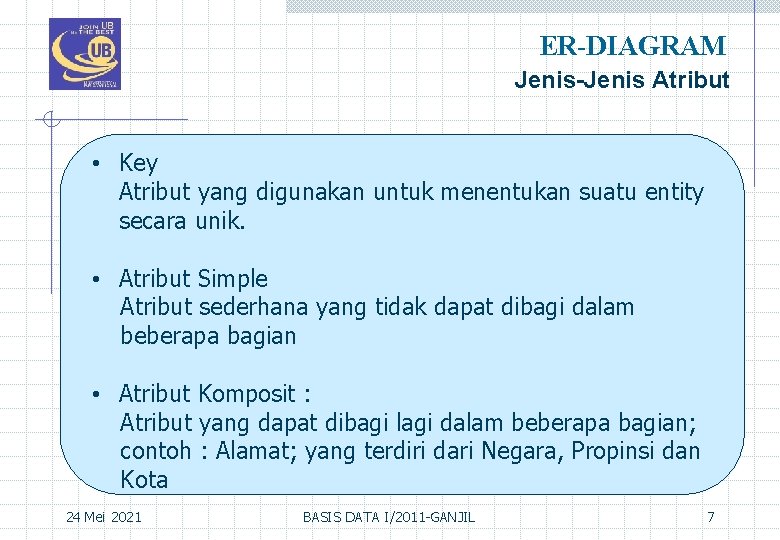

ER-DIAGRAM Jenis-Jenis Atribut • Key Atribut yang digunakan untuk menentukan suatu entity secara unik. • Atribut Simple Atribut sederhana yang tidak dapat dibagi dalam beberapa bagian • Atribut Komposit : Atribut yang dapat dibagi lagi dalam beberapa bagian; contoh : Alamat; yang terdiri dari Negara, Propinsi dan Kota 24 Mei 2021 BASIS DATA I/2011 -GANJIL 7

ER-DIAGRAM Jenis-Jenis Atribut • Atribut Single-valued Atribut yang memiliki paling banyak satu nilai untuk setiap baris data • Multi-valued attributes Atribut yang dapat diisi dengan lebih satu nilai tetapi jenisnya sama. Contoh : Nomor Telp, Alamat, Gelar • Atribut Turunan Atribut yang diperoleh dari pengolahan dari atribut lain yang berhubungan. Contoh : Umur, IP 24 Mei 2021 BASIS DATA I/2011 -GANJIL 8

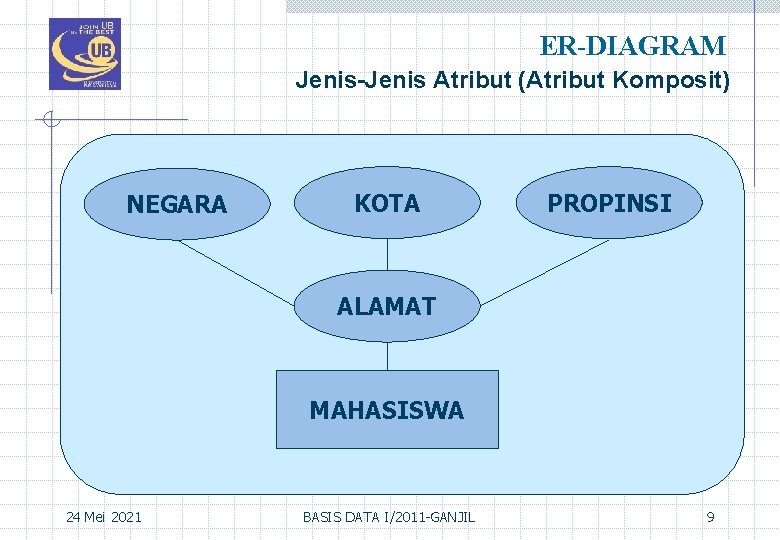

ER-DIAGRAM Jenis-Jenis Atribut (Atribut Komposit) NEGARA KOTA PROPINSI ALAMAT MAHASISWA 24 Mei 2021 BASIS DATA I/2011 -GANJIL 9

ER-DIAGRAM Jenis-Jenis Atribut (Multi Value Attribute) NIM NAMA NO_HP MAHASISWA 24 Mei 2021 BASIS DATA I/2011 -GANJIL 10

ER-DIAGRAM Jenis-Jenis Atribut (Multi Value Attribute) NIM TGL_LAHIR UMUR MAHASISWA 24 Mei 2021 BASIS DATA I/2011 -GANJIL 11

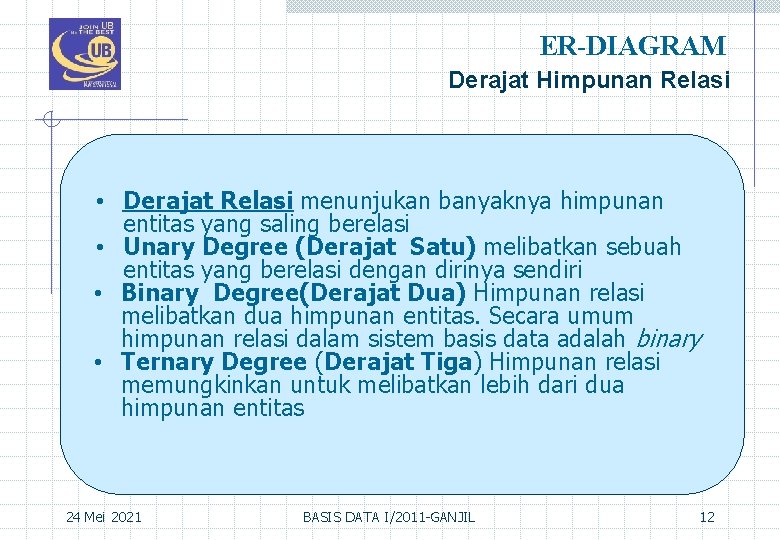

ER-DIAGRAM Derajat Himpunan Relasi • Derajat Relasi menunjukan banyaknya himpunan entitas yang saling berelasi • Unary Degree (Derajat Satu) melibatkan sebuah entitas yang berelasi dengan dirinya sendiri • Binary Degree(Derajat Dua) Himpunan relasi melibatkan dua himpunan entitas. Secara umum himpunan relasi dalam sistem basis data adalah binary • Ternary Degree (Derajat Tiga) Himpunan relasi memungkinkan untuk melibatkan lebih dari dua himpunan entitas 24 Mei 2021 BASIS DATA I/2011 -GANJIL 12

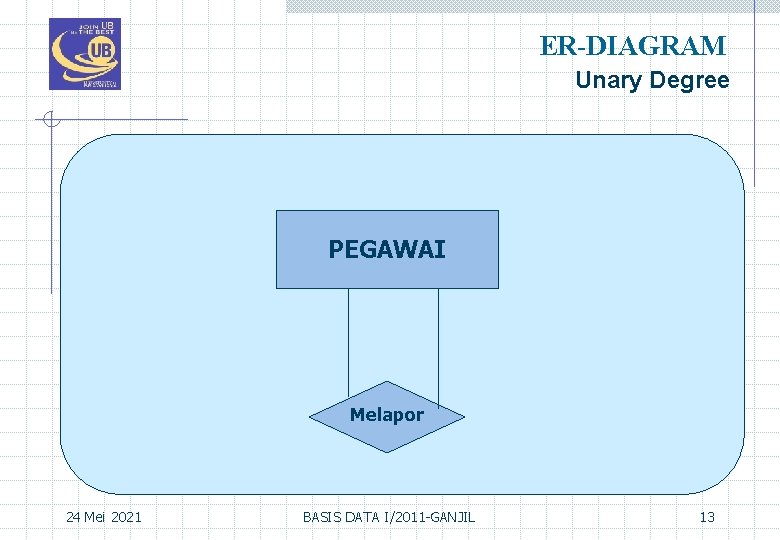

ER-DIAGRAM Unary Degree PEGAWAI Melapor 24 Mei 2021 BASIS DATA I/2011 -GANJIL 13

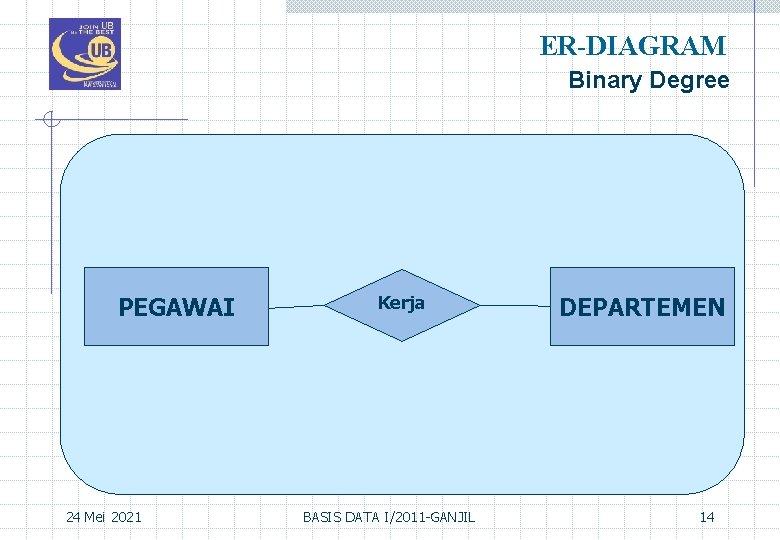

ER-DIAGRAM Binary Degree PEGAWAI 24 Mei 2021 Kerja BASIS DATA I/2011 -GANJIL DEPARTEMEN 14

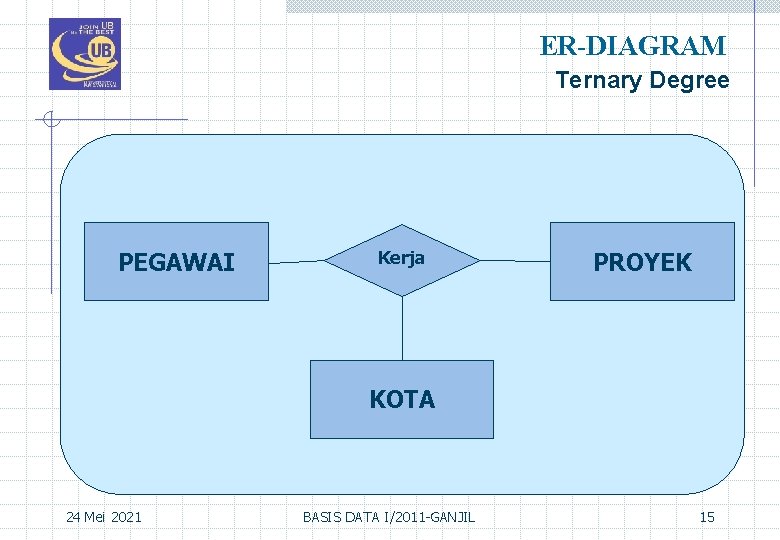

ER-DIAGRAM Ternary Degree PEGAWAI Kerja PROYEK KOTA 24 Mei 2021 BASIS DATA I/2011 -GANJIL 15

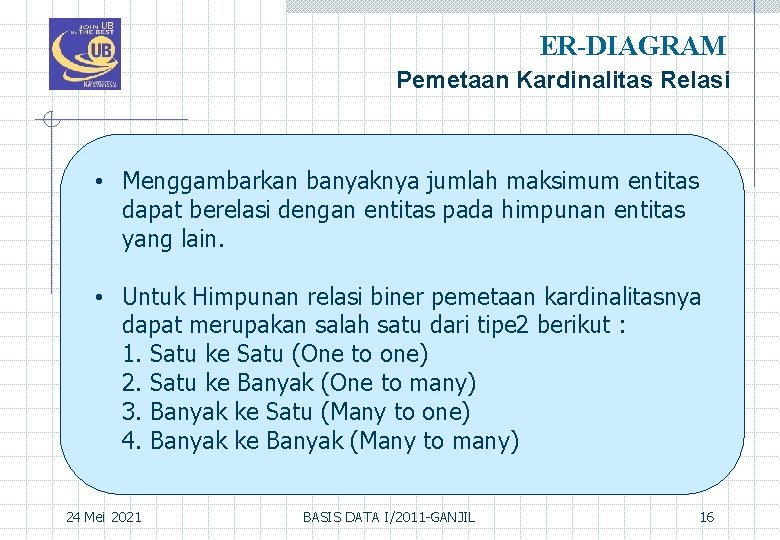

ER-DIAGRAM Pemetaan Kardinalitas Relasi • Menggambarkan banyaknya jumlah maksimum entitas dapat berelasi dengan entitas pada himpunan entitas yang lain. • Untuk Himpunan relasi biner pemetaan kardinalitasnya dapat merupakan salah satu dari tipe 2 berikut : 1. Satu ke Satu (One to one) 2. Satu ke Banyak (One to many) 3. Banyak ke Satu (Many to one) 4. Banyak ke Banyak (Many to many) 24 Mei 2021 BASIS DATA I/2011 -GANJIL 16

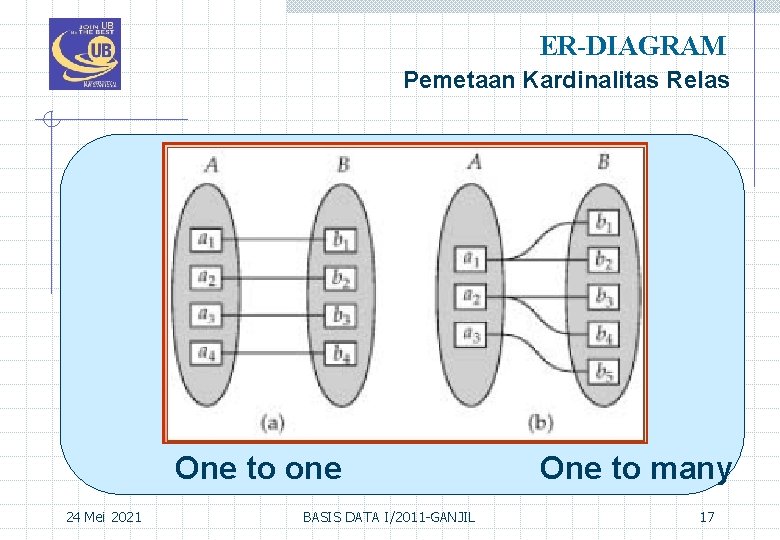

ER-DIAGRAM Pemetaan Kardinalitas Relas One to one 24 Mei 2021 BASIS DATA I/2011 -GANJIL One to many 17

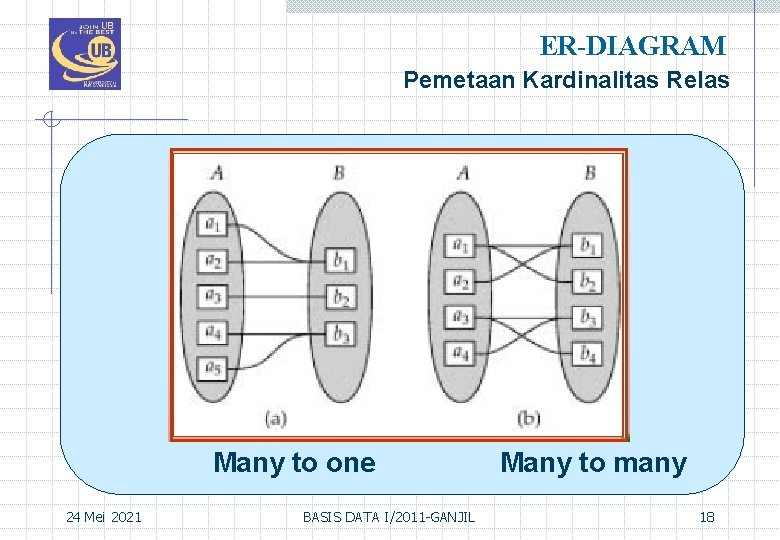

ER-DIAGRAM Pemetaan Kardinalitas Relas Many to one 24 Mei 2021 BASIS DATA I/2011 -GANJIL Many to many 18

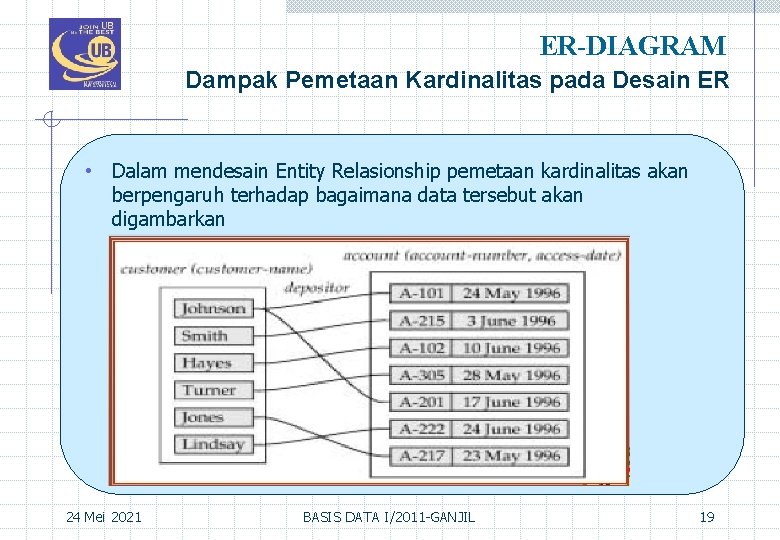

ER-DIAGRAM Dampak Pemetaan Kardinalitas pada Desain ER • Dalam mendesain Entity Relasionship pemetaan kardinalitas akan berpengaruh terhadap bagaimana data tersebut akan digambarkan 24 Mei 2021 BASIS DATA I/2011 -GANJIL 19

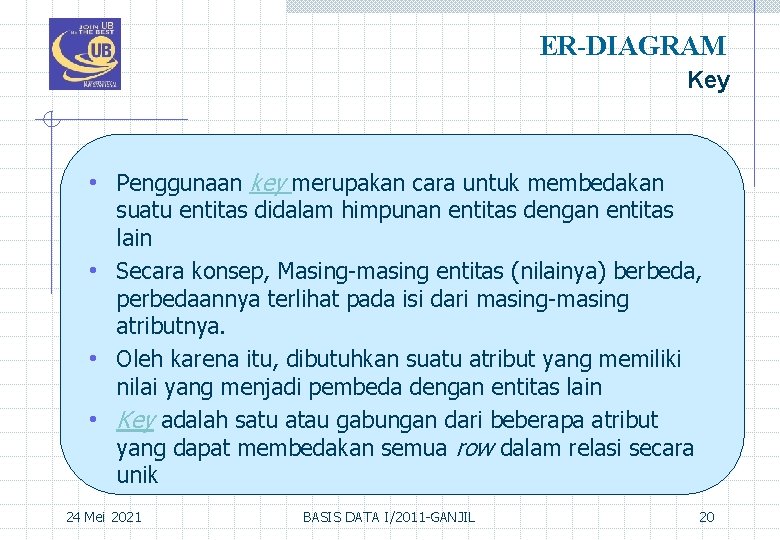

ER-DIAGRAM Key • Penggunaan key merupakan cara untuk membedakan suatu entitas didalam himpunan entitas dengan entitas lain • Secara konsep, Masing-masing entitas (nilainya) berbeda, perbedaannya terlihat pada isi dari masing-masing atributnya. • Oleh karena itu, dibutuhkan suatu atribut yang memiliki nilai yang menjadi pembeda dengan entitas lain • Key adalah satu atau gabungan dari beberapa atribut yang dapat membedakan semua row dalam relasi secara unik 24 Mei 2021 BASIS DATA I/2011 -GANJIL 20

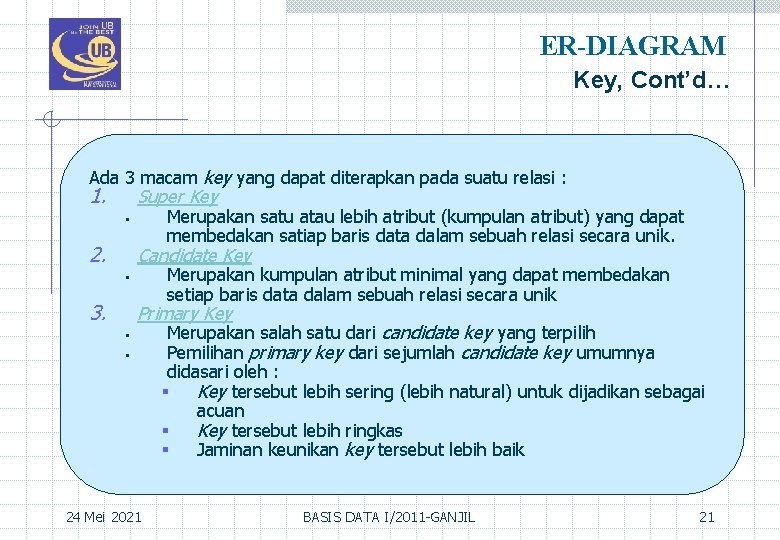

ER-DIAGRAM Key, Cont’d… Ada 3 macam key yang dapat diterapkan pada suatu relasi : 1. Super Key Merupakan satu atau lebih atribut (kumpulan atribut) yang dapat membedakan satiap baris data dalam sebuah relasi secara unik. § 2. Candidate Key § 3. Merupakan kumpulan atribut minimal yang dapat membedakan setiap baris data dalam sebuah relasi secara unik Primary Key § § 24 Mei 2021 Merupakan salah satu dari candidate key yang terpilih Pemilihan primary key dari sejumlah candidate key umumnya didasari oleh : § Key tersebut lebih sering (lebih natural) untuk dijadikan sebagai acuan § Key tersebut lebih ringkas § Jaminan keunikan key tersebut lebih baik BASIS DATA I/2011 -GANJIL 21

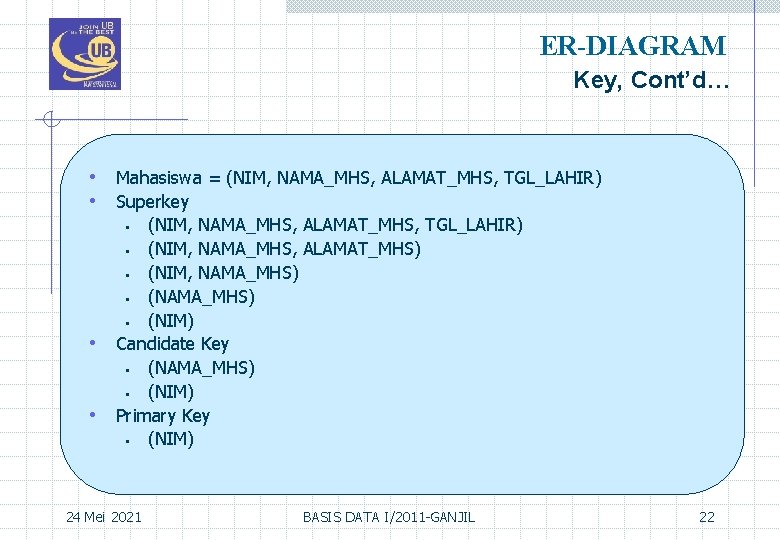

ER-DIAGRAM Key, Cont’d… • Mahasiswa = (NIM, NAMA_MHS, ALAMAT_MHS, TGL_LAHIR) • Superkey (NIM, NAMA_MHS, ALAMAT_MHS, TGL_LAHIR) § (NIM, NAMA_MHS, ALAMAT_MHS) § (NIM, NAMA_MHS) § (NIM) Candidate Key § (NAMA_MHS) § (NIM) Primary Key § (NIM) § • • 24 Mei 2021 BASIS DATA I/2011 -GANJIL 22

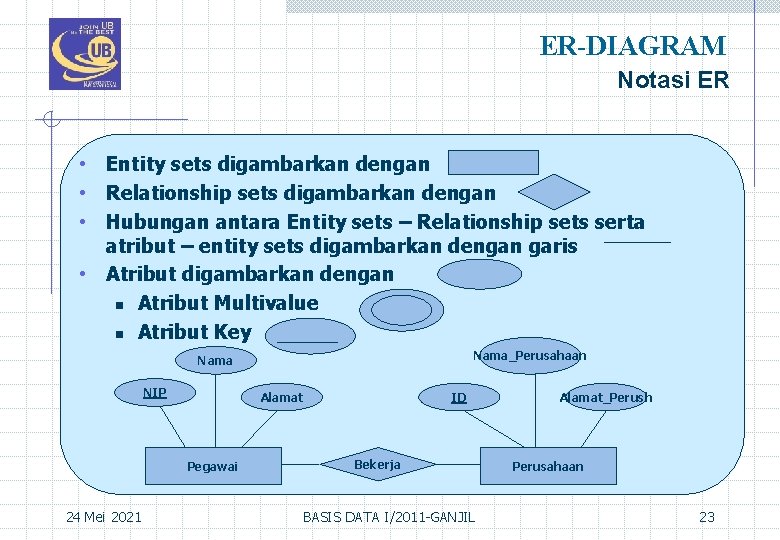

ER-DIAGRAM Notasi ER • Entity sets digambarkan dengan • Relationship sets digambarkan dengan • Hubungan antara Entity sets – Relationship sets serta atribut – entity sets digambarkan dengan garis • Atribut digambarkan dengan n Atribut Multivalue n Atribut Key Nama_Perusahaan Nama NIP Alamat Pegawai 24 Mei 2021 ID Bekerja BASIS DATA I/2011 -GANJIL Alamat_Perush Perusahaan 23

ER-DIAGRAM Diagram E-R dengan atribut Composite, Multivalued dan derived 24 Mei 2021 BASIS DATA I/2011 -GANJIL 24

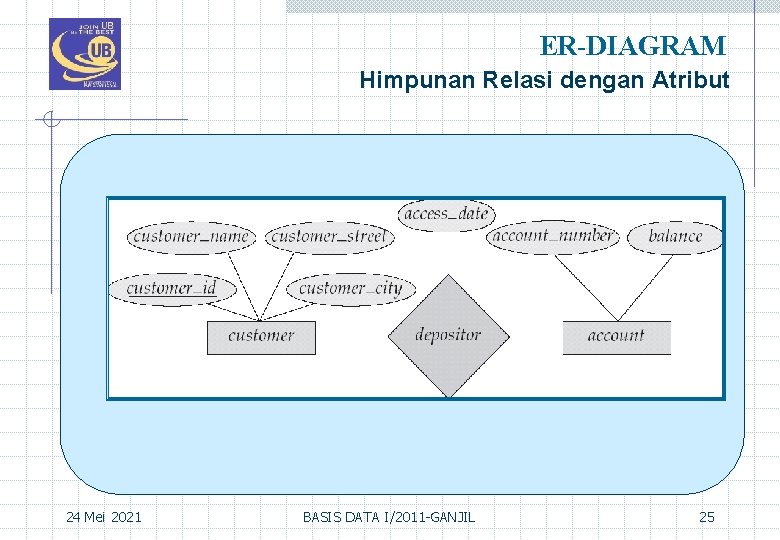

ER-DIAGRAM Himpunan Relasi dengan Atribut 24 Mei 2021 BASIS DATA I/2011 -GANJIL 25

ER-DIAGRAM Peran (Role) • Relasi Himpunan entitas tidak harus dalam bentuk yang berbeda • Label “manager” dan “worker” disebut Roles (peran), yang menspesifikasi • • bagaimana entitas employee berinteraksi melalui relasi Works-for Peran dalam ER diagram diindikasikan dengan memberikan label (nama) pada garis yang menghubungkan relasi dengan entitas Label peran bersifat optional dan digunakan untuk mengklarifikasi semantik suatu relasi 24 Mei 2021 BASIS DATA I/2011 -GANJIL 26

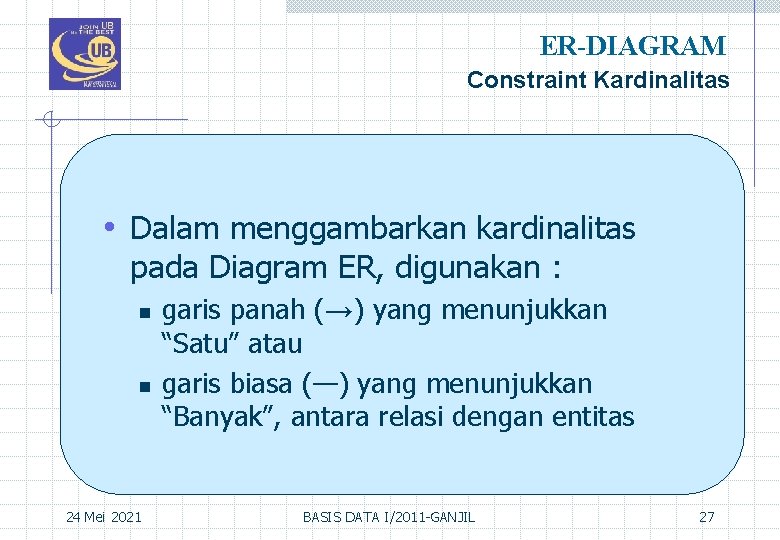

ER-DIAGRAM Constraint Kardinalitas • Dalam menggambarkan kardinalitas pada Diagram ER, digunakan : n n 24 Mei 2021 garis panah (→) yang menunjukkan “Satu” atau garis biasa (—) yang menunjukkan “Banyak”, antara relasi dengan entitas BASIS DATA I/2011 -GANJIL 27

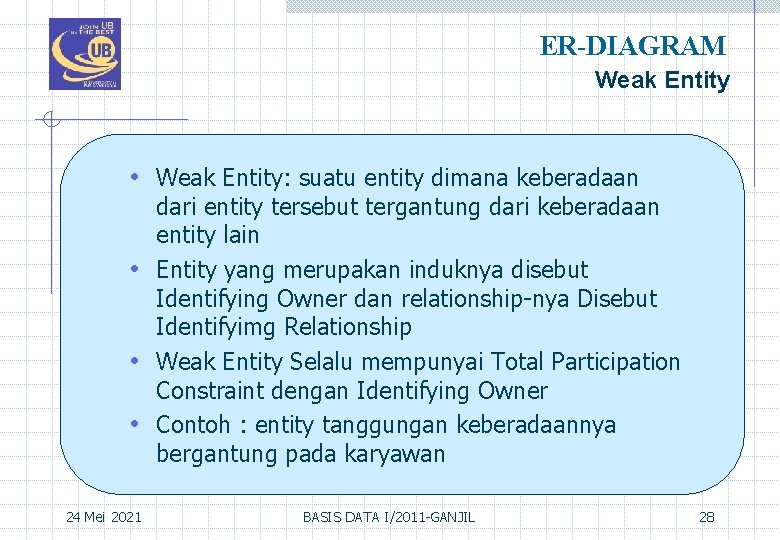

ER-DIAGRAM Weak Entity • Weak Entity: suatu entity dimana keberadaan dari entity tersebut tergantung dari keberadaan entity lain • Entity yang merupakan induknya disebut Identifying Owner dan relationship-nya Disebut Identifyimg Relationship • Weak Entity Selalu mempunyai Total Participation Constraint dengan Identifying Owner • Contoh : entity tanggungan keberadaannya bergantung pada karyawan 24 Mei 2021 BASIS DATA I/2011 -GANJIL 28

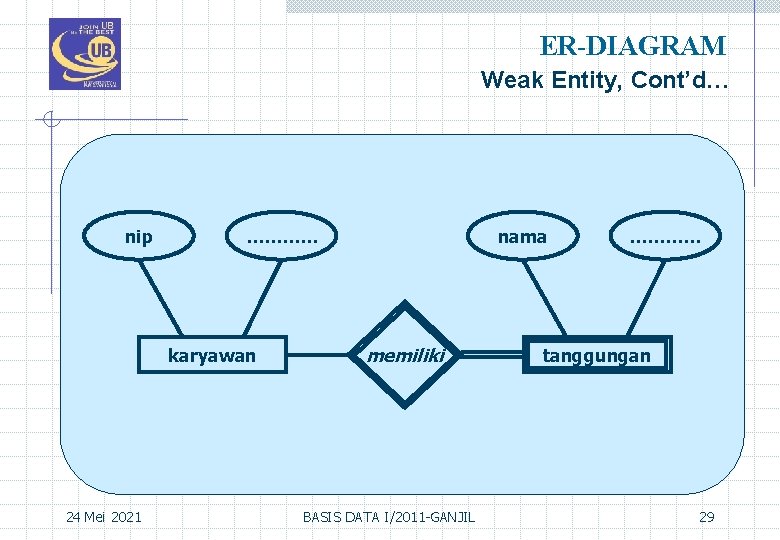

ER-DIAGRAM Weak Entity, Cont’d… nip ………… karyawan 24 Mei 2021 nama memiliki BASIS DATA I/2011 -GANJIL ………… tanggungan 29

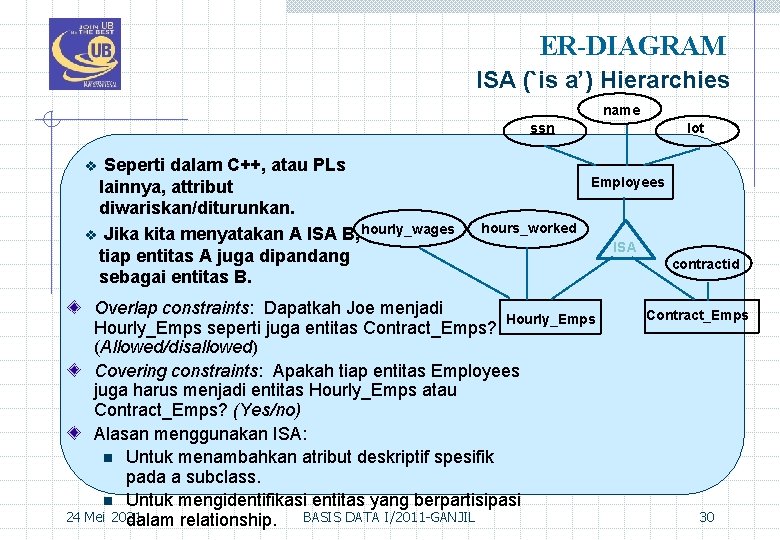

ER-DIAGRAM ISA (`is a’) Hierarchies name ssn Seperti dalam C++, atau PLs lainnya, attribut diwariskan/diturunkan. v Jika kita menyatakan A ISA B, hourly_wages tiap entitas A juga dipandang sebagai entitas B. lot v Employees hours_worked Overlap constraints: Dapatkah Joe menjadi Hourly_Emps seperti juga entitas Contract_Emps? (Allowed/disallowed) Covering constraints: Apakah tiap entitas Employees juga harus menjadi entitas Hourly_Emps atau Contract_Emps? (Yes/no) Alasan menggunakan ISA: n Untuk menambahkan atribut deskriptif spesifik pada a subclass. n Untuk mengidentifikasi entitas yang berpartisipasi 24 Mei 2021 BASIS DATA I/2011 -GANJIL dalam relationship. ISA contractid Contract_Emps 30

PENUTUP Terima kasih 24 Mei 2021 BASIS DATA I/2011 -GANJIL 31
