Basis Data Bab VI Ketergantungan Fungsional dan Normalisasi

Basis Data Bab VI Ketergantungan Fungsional dan Normalisasi Presented by Team Basis Data

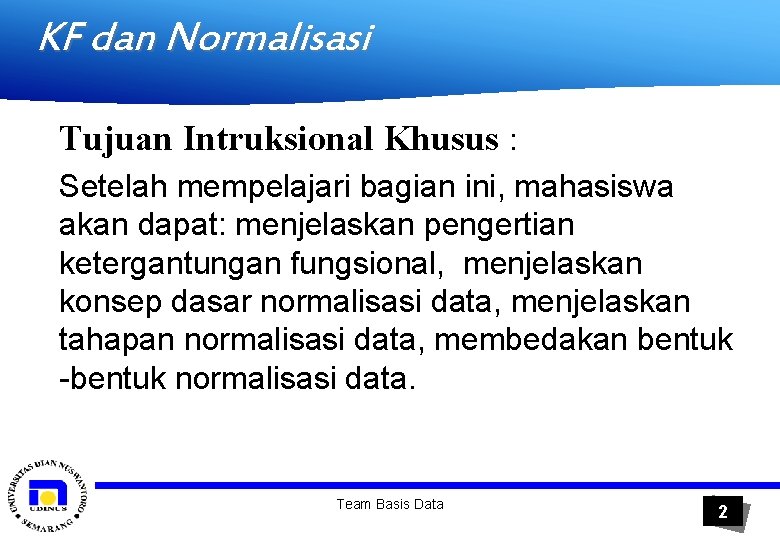

KF dan Normalisasi Tujuan Intruksional Khusus : Setelah mempelajari bagian ini, mahasiswa akan dapat: menjelaskan pengertian ketergantungan fungsional, menjelaskan konsep dasar normalisasi data, menjelaskan tahapan normalisasi data, membedakan bentuk -bentuk normalisasi data. Team Basis Data 2

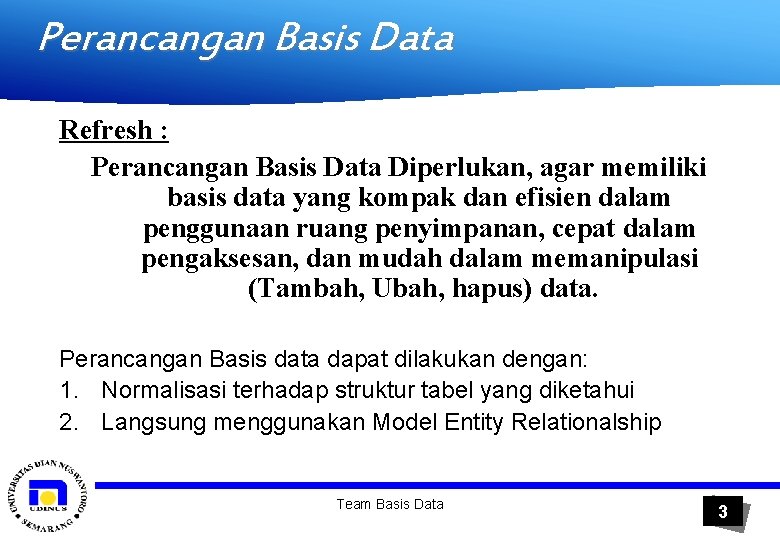

Perancangan Basis Data Refresh : Perancangan Basis Data Diperlukan, agar memiliki basis data yang kompak dan efisien dalam penggunaan ruang penyimpanan, cepat dalam pengaksesan, dan mudah dalam memanipulasi (Tambah, Ubah, hapus) data. Perancangan Basis data dapat dilakukan dengan: 1. Normalisasi terhadap struktur tabel yang diketahui 2. Langsung menggunakan Model Entity Relationalship Team Basis Data 3

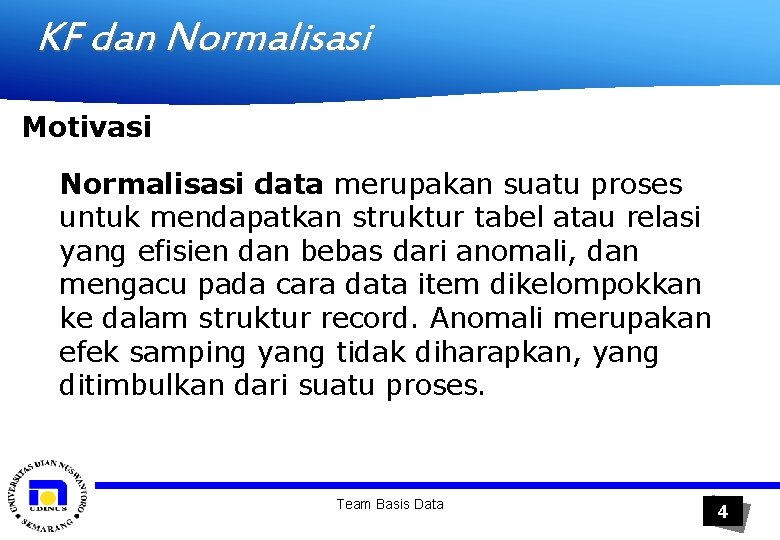

KF dan Normalisasi Motivasi Normalisasi data merupakan suatu proses untuk mendapatkan struktur tabel atau relasi yang efisien dan bebas dari anomali, dan mengacu pada cara data item dikelompokkan ke dalam struktur record. Anomali merupakan efek samping yang tidak diharapkan, yang ditimbulkan dari suatu proses. Team Basis Data 4

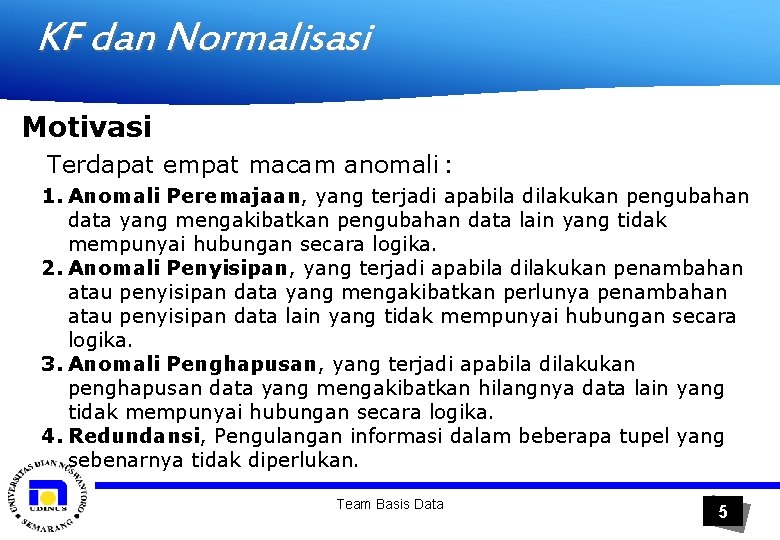

KF dan Normalisasi Motivasi Terdapat empat macam anomali : 1. Anomali Peremajaan, yang terjadi apabila dilakukan pengubahan data yang mengakibatkan pengubahan data lain yang tidak mempunyai hubungan secara logika. 2. Anomali Penyisipan, yang terjadi apabila dilakukan penambahan atau penyisipan data yang mengakibatkan perlunya penambahan atau penyisipan data lain yang tidak mempunyai hubungan secara logika. 3. Anomali Penghapusan, yang terjadi apabila dilakukan penghapusan data yang mengakibatkan hilangnya data lain yang tidak mempunyai hubungan secara logika. 4. Redundansi, Pengulangan informasi dalam beberapa tupel yang sebenarnya tidak diperlukan. Team Basis Data 5

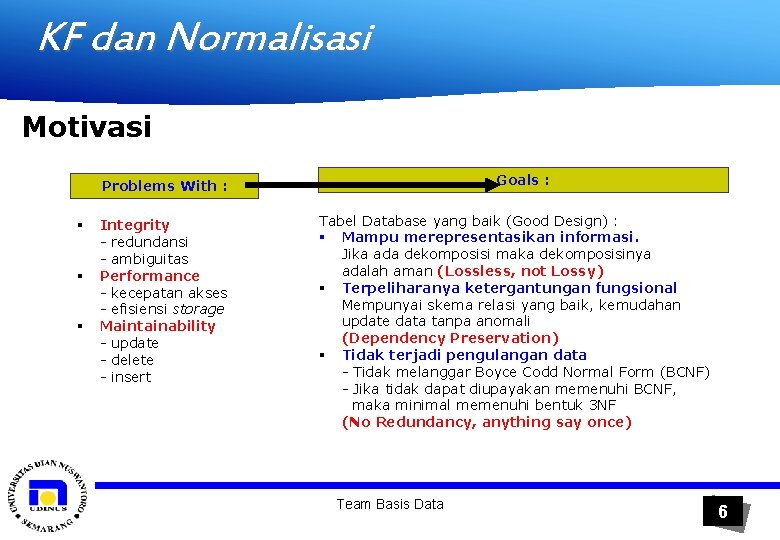

KF dan Normalisasi Motivasi Goals : Problems With : § § § Integrity - redundansi - ambiguitas Performance - kecepatan akses - efisiensi storage Maintainability - update - delete - insert Tabel Database yang baik (Good Design) : § Mampu merepresentasikan informasi. Jika ada dekomposisi maka dekomposisinya adalah aman (Lossless, not Lossy) § Terpeliharanya ketergantungan fungsional Mempunyai skema relasi yang baik, kemudahan update data tanpa anomali (Dependency Preservation) § Tidak terjadi pengulangan data - Tidak melanggar Boyce Codd Normal Form (BCNF) - Jika tidak dapat diupayakan memenuhi BCNF, maka minimal memenuhi bentuk 3 NF (No Redundancy, anything say once) Team Basis Data 6

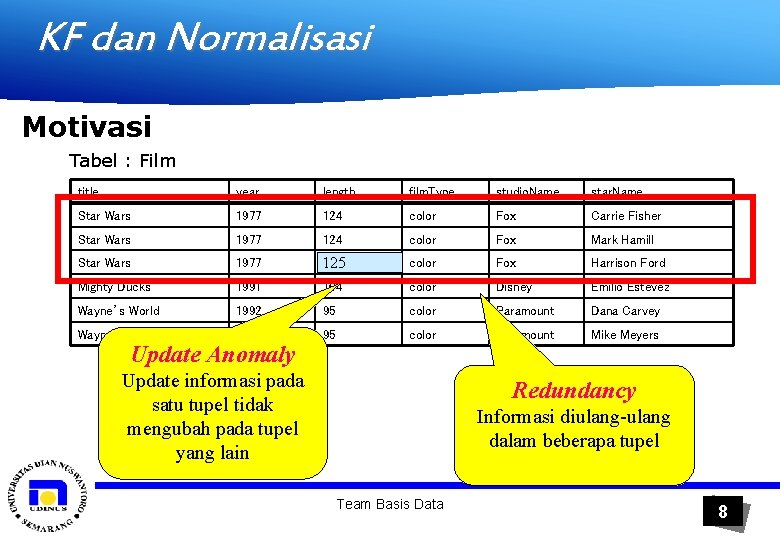

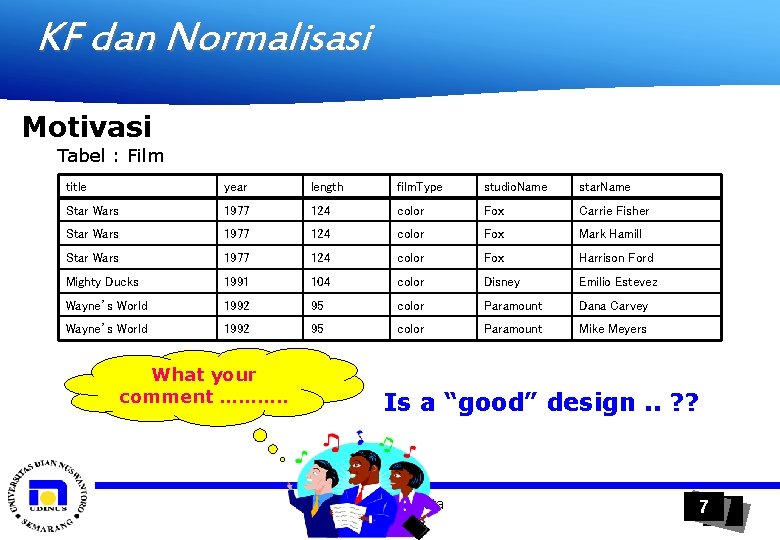

KF dan Normalisasi Motivasi Tabel : Film title year length film. Type studio. Name star. Name Star Wars 1977 124 color Fox Carrie Fisher Star Wars 1977 124 color Fox Mark Hamill Star Wars 1977 124 color Fox Harrison Ford Mighty Ducks 1991 104 color Disney Emilio Estevez Wayne’s World 1992 95 color Paramount Dana Carvey Wayne’s World 1992 95 color Paramount Mike Meyers What your comment ………. . Is a “good” design. . ? ? Team Basis Data 7 7

KF dan Normalisasi Motivasi Tabel : Film title year length film. Type studio. Name star. Name Star Wars 1977 124 color Fox Carrie Fisher Star Wars 1977 124 color Fox Mark Hamill Star Wars 1977 124 125 color Fox Harrison Ford Mighty Ducks 1991 104 color Disney Emilio Estevez Wayne’s World 1992 95 color Paramount Dana Carvey Wayne’s World 1992 95 color Paramount Mike Meyers Update Anomaly Update informasi pada satu tupel tidak mengubah pada tupel yang lain Redundancy Informasi diulang-ulang dalam beberapa tupel Team Basis Data 8

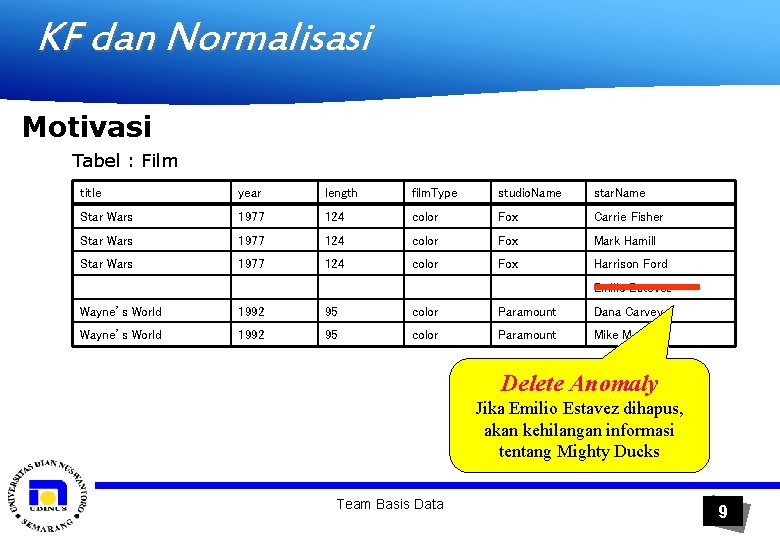

KF dan Normalisasi Motivasi Tabel : Film title year length film. Type studio. Name star. Name Star Wars 1977 124 color Fox Carrie Fisher Star Wars 1977 124 color Fox Mark Hamill Star Wars 1977 124 color Fox Harrison Ford Mighty Ducks 1991 104 color Disney Emilio Estevez Wayne’s World 1992 95 color Paramount Dana Carvey Wayne’s World 1992 95 color Paramount Mike Meyers Delete Anomaly Jika Emilio Estavez dihapus, akan kehilangan informasi tentang Mighty Ducks Team Basis Data 9

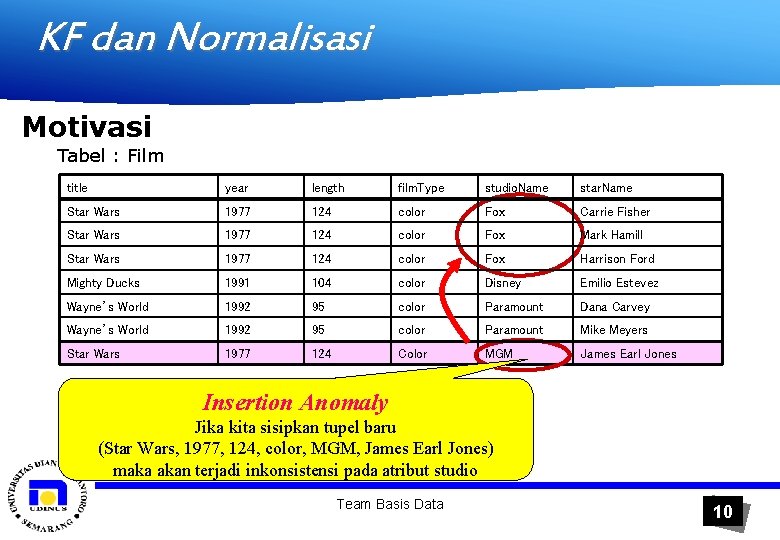

KF dan Normalisasi Motivasi Tabel : Film title year length film. Type studio. Name star. Name Star Wars 1977 124 color Fox Carrie Fisher Star Wars 1977 124 color Fox Mark Hamill Star Wars 1977 124 color Fox Harrison Ford Mighty Ducks 1991 104 color Disney Emilio Estevez Wayne’s World 1992 95 color Paramount Dana Carvey Wayne’s World 1992 95 color Paramount Mike Meyers Star Wars 1977 124 Color MGM James Earl Jones Insertion Anomaly Jika kita sisipkan tupel baru (Star Wars, 1977, 124, color, MGM, James Earl Jones) maka akan terjadi inkonsistensi pada atribut studio Team Basis Data 10

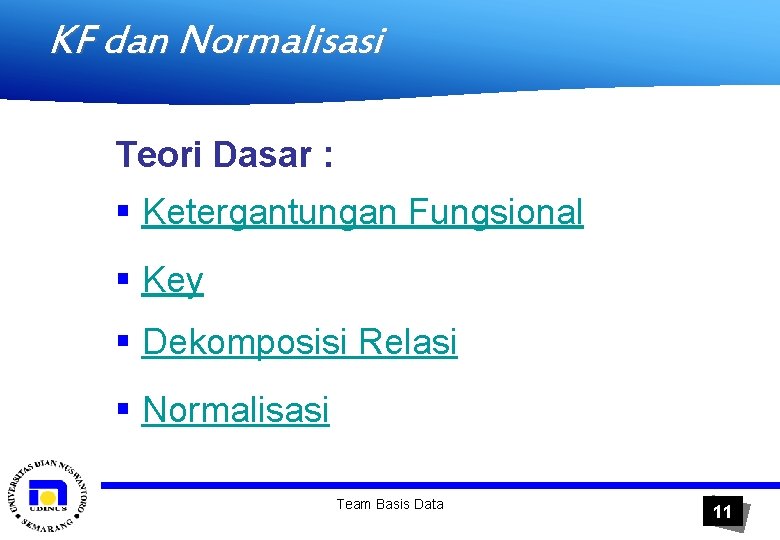

KF dan Normalisasi Teori Dasar : § Ketergantungan Fungsional § Key § Dekomposisi Relasi § Normalisasi Team Basis Data 11

KF dan Normalisasi Ketergantungan fungsional Team Basis Data 12

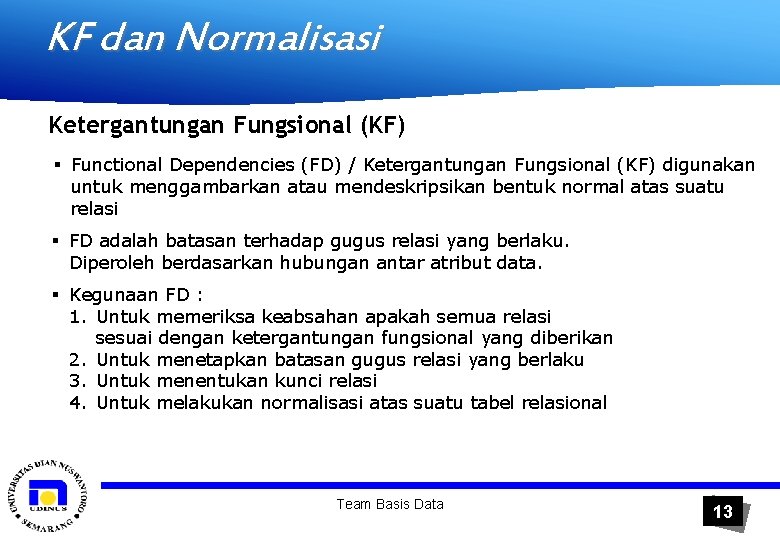

KF dan Normalisasi Ketergantungan Fungsional (KF) § Functional Dependencies (FD) / Ketergantungan Fungsional (KF) digunakan untuk menggambarkan atau mendeskripsikan bentuk normal atas suatu relasi § FD adalah batasan terhadap gugus relasi yang berlaku. Diperoleh berdasarkan hubungan antar atribut data. § Kegunaan FD : 1. Untuk memeriksa keabsahan apakah semua relasi sesuai dengan ketergantungan fungsional yang diberikan 2. Untuk menetapkan batasan gugus relasi yang berlaku 3. Untuk menentukan kunci relasi 4. Untuk melakukan normalisasi atas suatu tabel relasional Team Basis Data 13

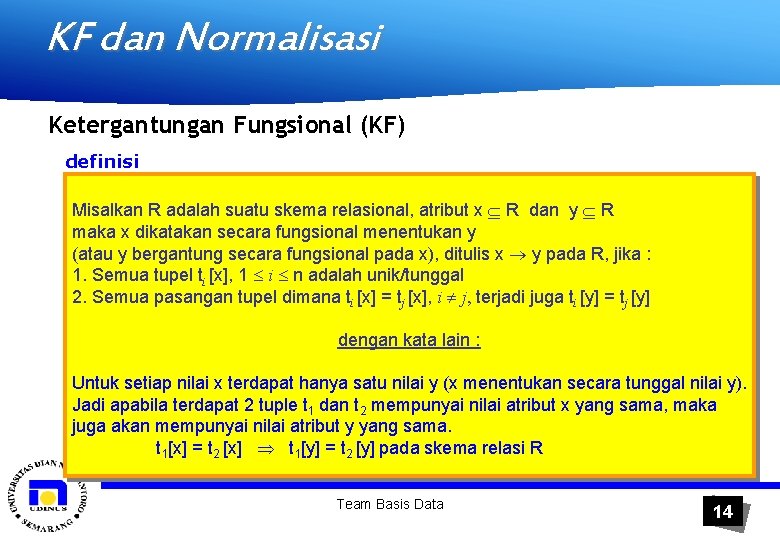

KF dan Normalisasi Ketergantungan Fungsional (KF) definisi Misalkan R adalah suatu skema relasional, atribut x R dan y R maka x dikatakan secara fungsional menentukan y (atau y bergantung secara fungsional pada x), ditulis x y pada R, jika : 1. Semua tupel ti [x], 1 i n adalah unik/tunggal 2. Semua pasangan tupel dimana ti [x] = tj [x], i j, terjadi juga ti [y] = tj [y] dengan kata lain : Untuk setiap nilai x terdapat hanya satu nilai y (x menentukan secara tunggal nilai y). Jadi apabila terdapat 2 tuple t 1 dan t 2 mempunyai nilai atribut x yang sama, maka juga akan mempunyai nilai atribut y yang sama. t 1[x] = t 2 [x] t 1[y] = t 2 [y] pada skema relasi R Team Basis Data 14

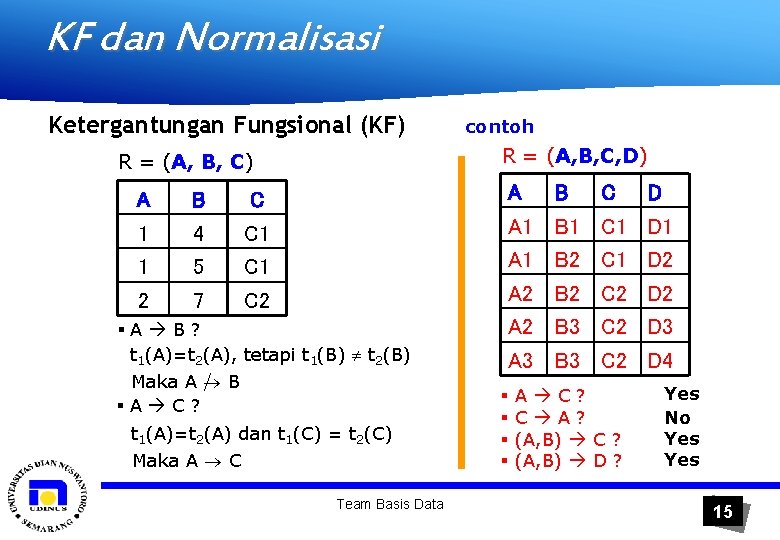

KF dan Normalisasi Ketergantungan Fungsional (KF) contoh R = (A, B, C, D) R = (A, B, C) A B C A 1 4 C 1 A 1 B 1 C 1 D 1 1 5 C 1 A 1 B 2 C 1 D 2 2 7 C 2 A 2 B 2 C 2 D 2 §A B? t 1(A)=t 2(A), tetapi t 1(B) t 2(B) Maka A B §A C? t 1(A)=t 2(A) dan t 1(C) = t 2(C) Maka A C Team Basis Data B C D A 2 B 3 C 2 D 3 A 3 B 3 C 2 D 4 § § A C? C A? (A, B) C ? (A, B) D ? Yes No Yes 15

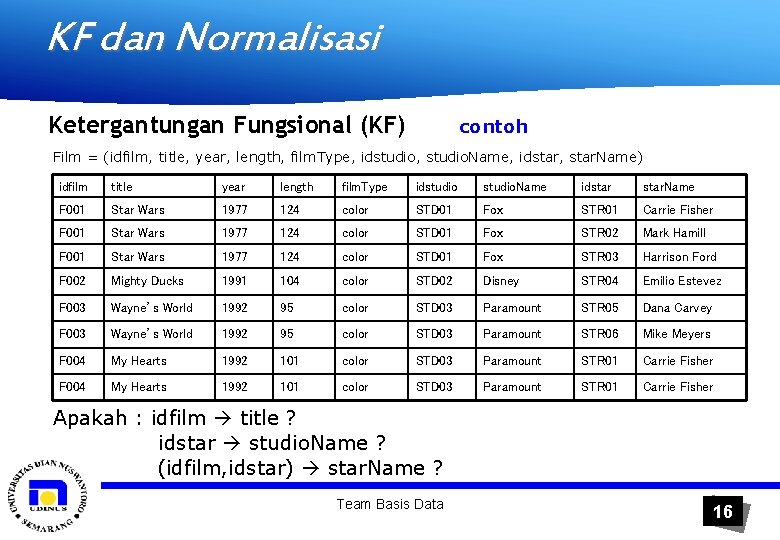

KF dan Normalisasi Ketergantungan Fungsional (KF) contoh Film = (idfilm, title, year, length, film. Type, idstudio, studio. Name, idstar, star. Name) idfilm title year length film. Type idstudio. Name idstar. Name F 001 Star Wars 1977 124 color STD 01 Fox STR 01 Carrie Fisher F 001 Star Wars 1977 124 color STD 01 Fox STR 02 Mark Hamill F 001 Star Wars 1977 124 color STD 01 Fox STR 03 Harrison Ford F 002 Mighty Ducks 1991 104 color STD 02 Disney STR 04 Emilio Estevez F 003 Wayne’s World 1992 95 color STD 03 Paramount STR 05 Dana Carvey F 003 Wayne’s World 1992 95 color STD 03 Paramount STR 06 Mike Meyers F 004 My Hearts 1992 101 color STD 03 Paramount STR 01 Carrie Fisher Apakah : idfilm title ? idstar studio. Name ? (idfilm, idstar) star. Name ? Team Basis Data 16

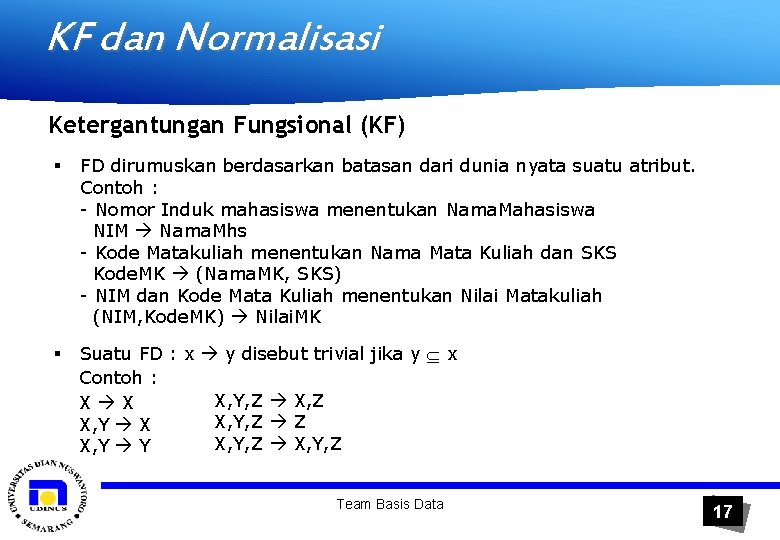

KF dan Normalisasi Ketergantungan Fungsional (KF) § FD dirumuskan berdasarkan batasan dari dunia nyata suatu atribut. Contoh : - Nomor Induk mahasiswa menentukan Nama. Mahasiswa NIM Nama. Mhs - Kode Matakuliah menentukan Nama Mata Kuliah dan SKS Kode. MK (Nama. MK, SKS) - NIM dan Kode Mata Kuliah menentukan Nilai Matakuliah (NIM, Kode. MK) Nilai. MK § Suatu FD : x y disebut trivial jika y x Contoh : X, Y, Z X, Z X X X, Y, Z Z X, Y X X, Y, Z X, Y Y Team Basis Data 17

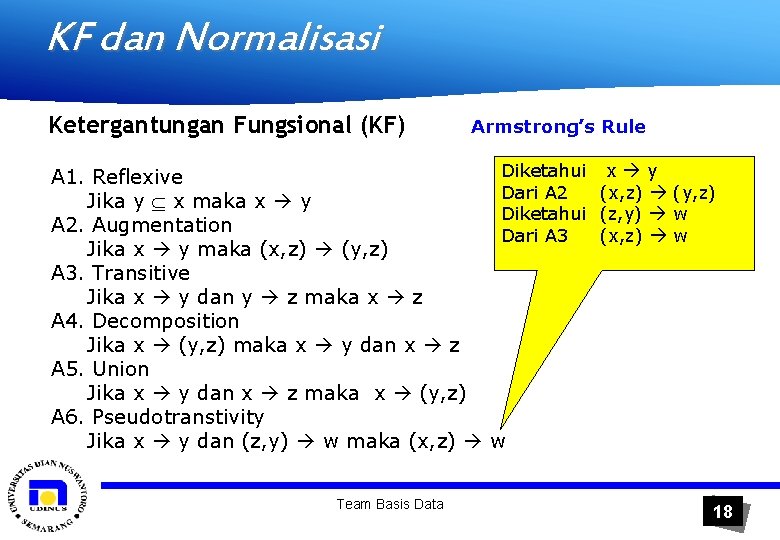

KF dan Normalisasi Ketergantungan Fungsional (KF) Armstrong’s Rule A 1. Reflexive Jika y x maka x y A 2. Augmentation Jika x y maka (x, z) (y, z) A 3. Transitive Jika x y dan y z maka x z A 4. Decomposition Jika x (y, z) maka x y dan x z A 5. Union Jika x y dan x z maka x (y, z) A 6. Pseudotranstivity Jika x y dan (z, y) w maka (x, z) Team Basis Data Diketahui x y Dari A 2 (x, z) (y, z) Diketahui (z, y) w Dari A 3 (x, z) w w 18

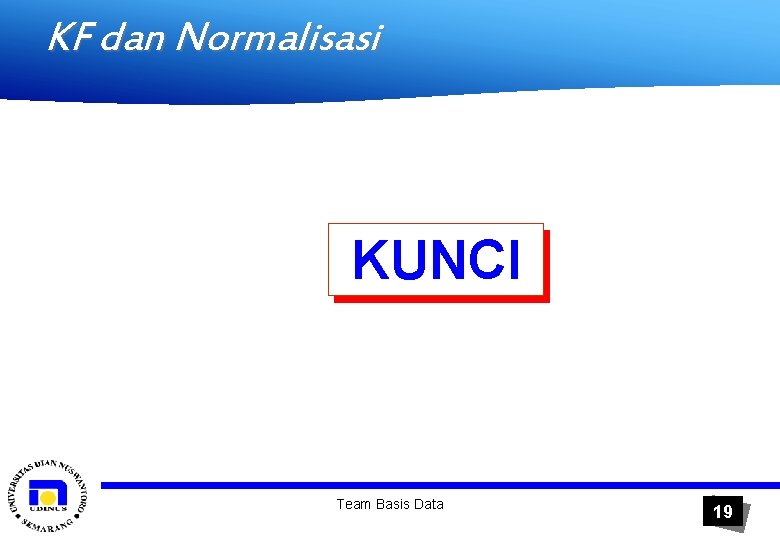

KF dan Normalisasi KUNCI Team Basis Data 19

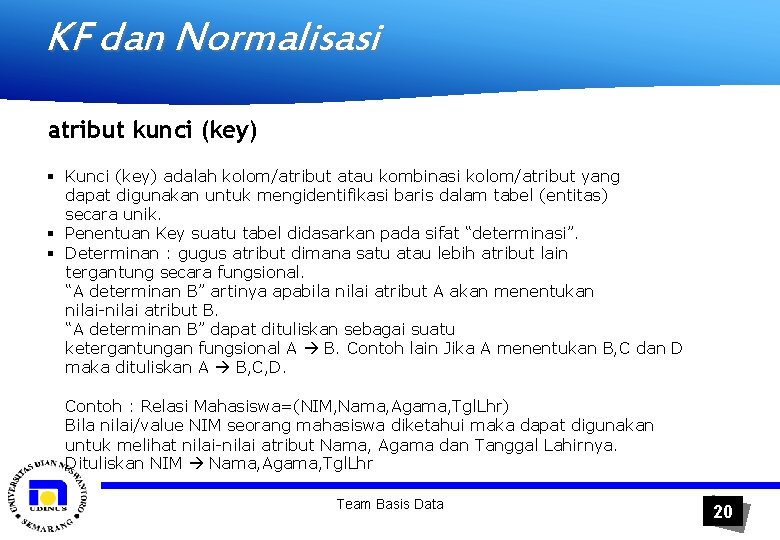

KF dan Normalisasi atribut kunci (key) § Kunci (key) adalah kolom/atribut atau kombinasi kolom/atribut yang dapat digunakan untuk mengidentifikasi baris dalam tabel (entitas) secara unik. § Penentuan Key suatu tabel didasarkan pada sifat “determinasi”. § Determinan : gugus atribut dimana satu atau lebih atribut lain tergantung secara fungsional. “A determinan B” artinya apabila nilai atribut A akan menentukan nilai-nilai atribut B. “A determinan B” dapat dituliskan sebagai suatu ketergantungan fungsional A B. Contoh lain Jika A menentukan B, C dan D maka dituliskan A B, C, D. Contoh : Relasi Mahasiswa=(NIM, Nama, Agama, Tgl. Lhr) Bila nilai/value NIM seorang mahasiswa diketahui maka dapat digunakan untuk melihat nilai-nilai atribut Nama, Agama dan Tanggal Lahirnya. Dituliskan NIM Nama, Agama, Tgl. Lhr Team Basis Data 20

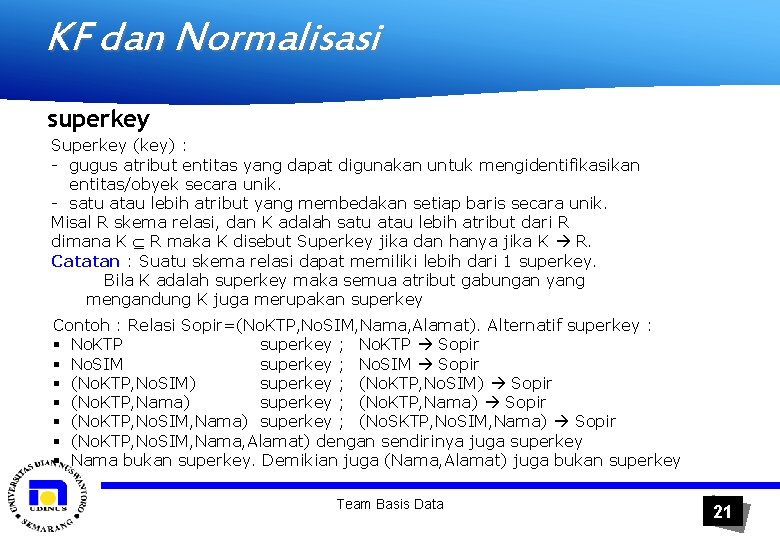

KF dan Normalisasi superkey Superkey (key) : - gugus atribut entitas yang dapat digunakan untuk mengidentifikasikan entitas/obyek secara unik. - satu atau lebih atribut yang membedakan setiap baris secara unik. Misal R skema relasi, dan K adalah satu atau lebih atribut dari R dimana K R maka K disebut Superkey jika dan hanya jika K R. Catatan : Suatu skema relasi dapat memiliki lebih dari 1 superkey. Bila K adalah superkey maka semua atribut gabungan yang mengandung K juga merupakan superkey Contoh : Relasi Sopir=(No. KTP, No. SIM, Nama, Alamat). Alternatif superkey : § No. KTP superkey ; No. KTP Sopir § No. SIM superkey ; No. SIM Sopir § (No. KTP, No. SIM) superkey ; (No. KTP, No. SIM) Sopir § (No. KTP, Nama) superkey ; (No. KTP, Nama) Sopir § (No. KTP, No. SIM, Nama) superkey ; (No. SKTP, No. SIM, Nama) Sopir § (No. KTP, No. SIM, Nama, Alamat) dengan sendirinya juga superkey § Nama bukan superkey. Demikian juga (Nama, Alamat) juga bukan superkey Team Basis Data 21

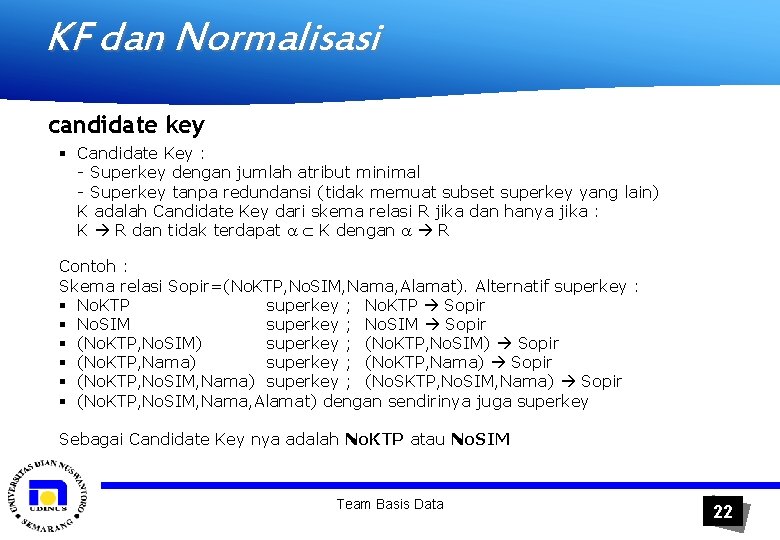

KF dan Normalisasi candidate key § Candidate Key : - Superkey dengan jumlah atribut minimal - Superkey tanpa redundansi (tidak memuat subset superkey yang lain) K adalah Candidate Key dari skema relasi R jika dan hanya jika : K R dan tidak terdapat K dengan R Contoh : Skema relasi Sopir=(No. KTP, No. SIM, Nama, Alamat). Alternatif superkey : § No. KTP superkey ; No. KTP Sopir § No. SIM superkey ; No. SIM Sopir § (No. KTP, No. SIM) superkey ; (No. KTP, No. SIM) Sopir § (No. KTP, Nama) superkey ; (No. KTP, Nama) Sopir § (No. KTP, No. SIM, Nama) superkey ; (No. SKTP, No. SIM, Nama) Sopir § (No. KTP, No. SIM, Nama, Alamat) dengan sendirinya juga superkey Sebagai Candidate Key nya adalah No. KTP atau No. SIM Team Basis Data 22

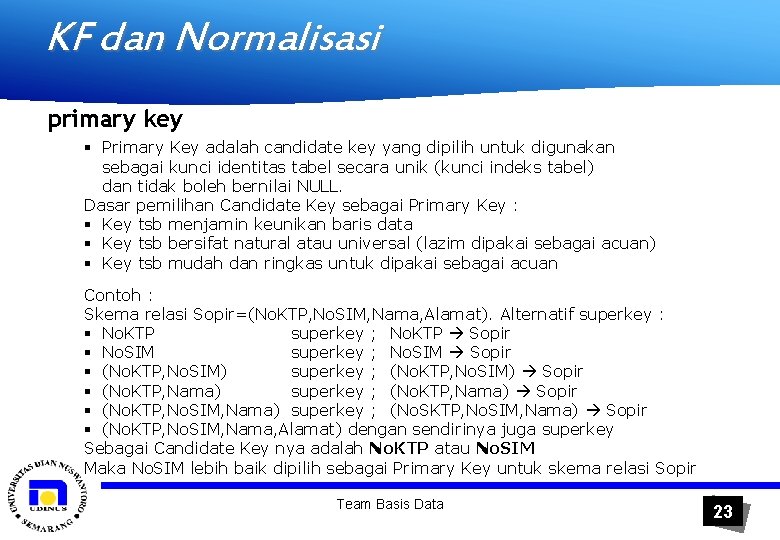

KF dan Normalisasi primary key § Primary Key adalah candidate key yang dipilih untuk digunakan sebagai kunci identitas tabel secara unik (kunci indeks tabel) dan tidak boleh bernilai NULL. Dasar pemilihan Candidate Key sebagai Primary Key : § Key tsb menjamin keunikan baris data § Key tsb bersifat natural atau universal (lazim dipakai sebagai acuan) § Key tsb mudah dan ringkas untuk dipakai sebagai acuan Contoh : Skema relasi Sopir=(No. KTP, No. SIM, Nama, Alamat). Alternatif superkey : § No. KTP superkey ; No. KTP Sopir § No. SIM superkey ; No. SIM Sopir § (No. KTP, No. SIM) superkey ; (No. KTP, No. SIM) Sopir § (No. KTP, Nama) superkey ; (No. KTP, Nama) Sopir § (No. KTP, No. SIM, Nama) superkey ; (No. SKTP, No. SIM, Nama) Sopir § (No. KTP, No. SIM, Nama, Alamat) dengan sendirinya juga superkey Sebagai Candidate Key nya adalah No. KTP atau No. SIM Maka No. SIM lebih baik dipilih sebagai Primary Key untuk skema relasi Sopir Team Basis Data 23

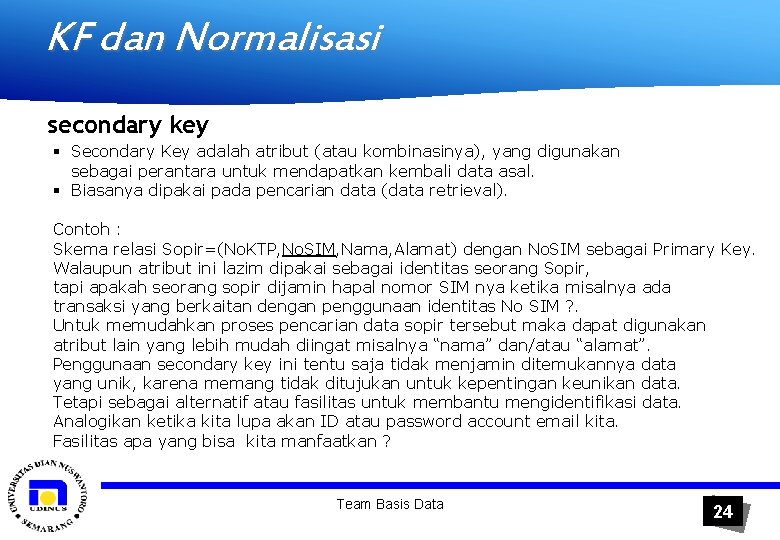

KF dan Normalisasi secondary key § Secondary Key adalah atribut (atau kombinasinya), yang digunakan sebagai perantara untuk mendapatkan kembali data asal. § Biasanya dipakai pada pencarian data (data retrieval). Contoh : Skema relasi Sopir=(No. KTP, No. SIM, Nama, Alamat) dengan No. SIM sebagai Primary Key. Walaupun atribut ini lazim dipakai sebagai identitas seorang Sopir, tapi apakah seorang sopir dijamin hapal nomor SIM nya ketika misalnya ada transaksi yang berkaitan dengan penggunaan identitas No SIM ? . Untuk memudahkan proses pencarian data sopir tersebut maka dapat digunakan atribut lain yang lebih mudah diingat misalnya “nama” dan/atau “alamat”. Penggunaan secondary key ini tentu saja tidak menjamin ditemukannya data yang unik, karena memang tidak ditujukan untuk kepentingan keunikan data. Tetapi sebagai alternatif atau fasilitas untuk membantu mengidentifikasi data. Analogikan ketika kita lupa akan ID atau password account email kita. Fasilitas apa yang bisa kita manfaatkan ? Team Basis Data 24

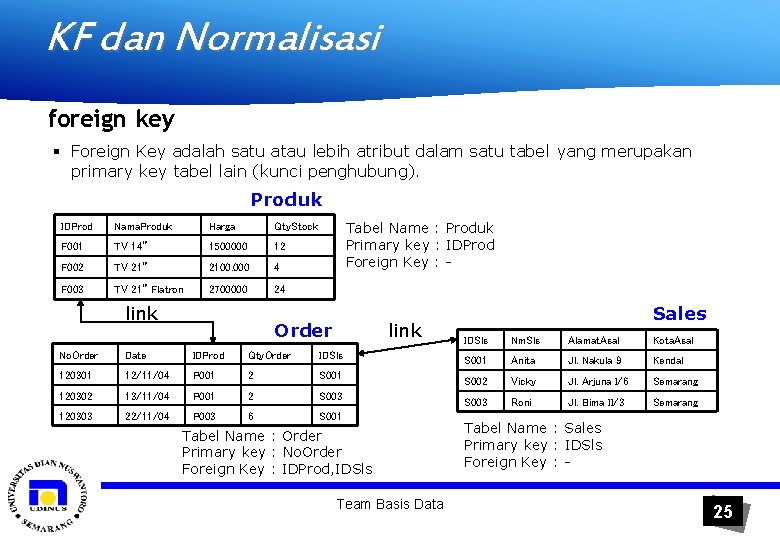

KF dan Normalisasi foreign key § Foreign Key adalah satu atau lebih atribut dalam satu tabel yang merupakan primary key tabel lain (kunci penghubung). Produk IDProd Nama. Produk Harga Qty. Stock F 001 TV 14” 1500000 12 F 002 TV 21” 2100. 000 4 F 003 TV 21” Flatron 2700000 24 link Tabel Name : Produk Primary key : IDProd Foreign Key : - Order link No. Order Date IDProd Qty. Order IDSls 120301 12/11/04 P 001 2 S 001 120302 13/11/04 P 001 2 S 003 120303 22/11/04 P 003 6 S 001 Tabel Name : Order Primary key : No. Order Foreign Key : IDProd, IDSls Team Basis Data Sales IDSls Nm. Sls Alamat. Asal Kota. Asal S 001 Anita Jl. Nakula 9 Kendal S 002 Vicky Jl. Arjuna I/6 Semarang S 003 Roni Jl. Bima II/3 Semarang Tabel Name : Sales Primary key : IDSls Foreign Key : - 25

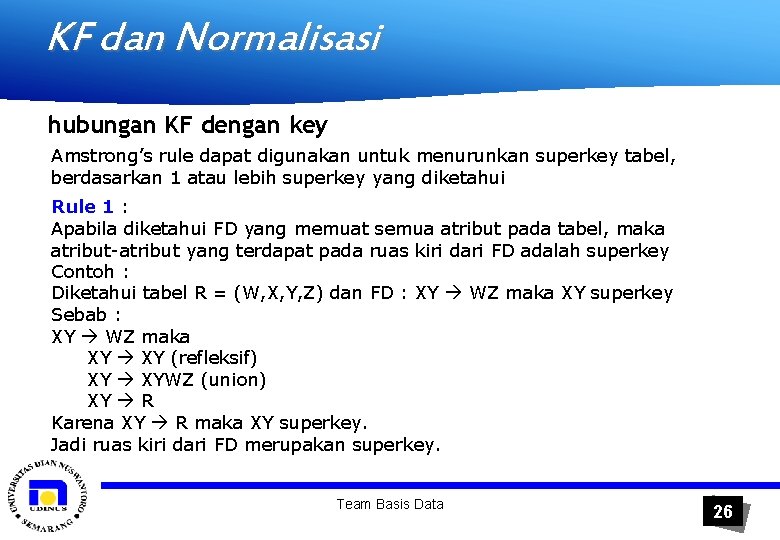

KF dan Normalisasi hubungan KF dengan key Amstrong’s rule dapat digunakan untuk menurunkan superkey tabel, berdasarkan 1 atau lebih superkey yang diketahui Rule 1 : Apabila diketahui FD yang memuat semua atribut pada tabel, maka atribut-atribut yang terdapat pada ruas kiri dari FD adalah superkey Contoh : Diketahui tabel R = (W, X, Y, Z) dan FD : XY WZ maka XY superkey Sebab : XY WZ maka XY (refleksif) XY XYWZ (union) XY R Karena XY R maka XY superkey. Jadi ruas kiri dari FD merupakan superkey. Team Basis Data 26

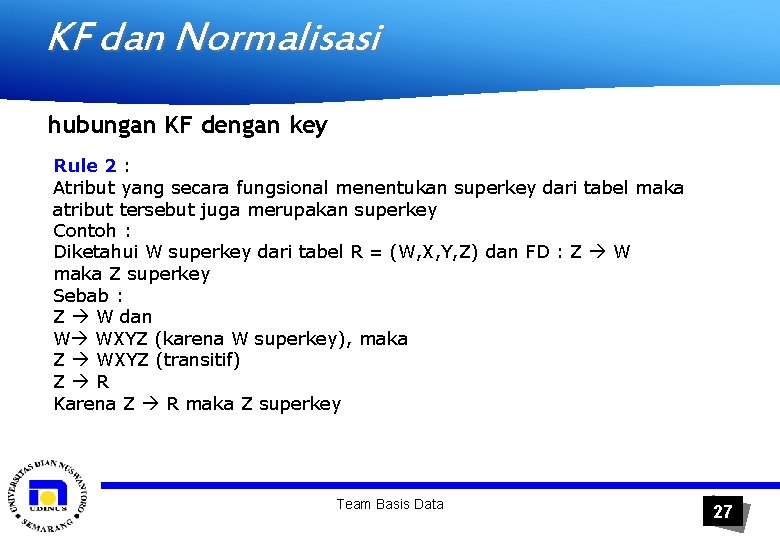

KF dan Normalisasi hubungan KF dengan key Rule 2 : Atribut yang secara fungsional menentukan superkey dari tabel maka atribut tersebut juga merupakan superkey Contoh : Diketahui W superkey dari tabel R = (W, X, Y, Z) dan FD : Z W maka Z superkey Sebab : Z W dan W WXYZ (karena W superkey), maka Z WXYZ (transitif) Z R Karena Z R maka Z superkey Team Basis Data 27

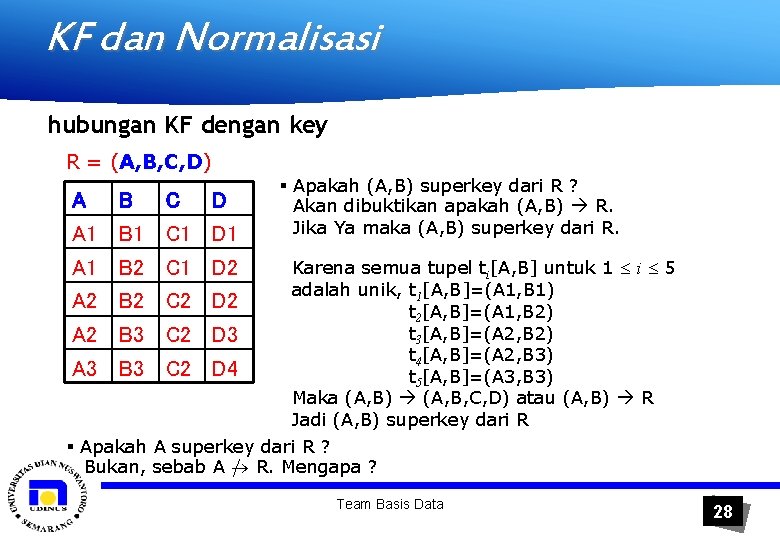

KF dan Normalisasi hubungan KF dengan key R = (A, B, C, D) A B C D A 1 B 1 C 1 D 1 A 1 B 2 C 1 D 2 A 2 B 2 C 2 D 2 A 2 B 3 C 2 D 3 A 3 B 3 C 2 D 4 § Apakah (A, B) superkey dari R ? Akan dibuktikan apakah (A, B) R. Jika Ya maka (A, B) superkey dari R. Karena semua tupel ti[A, B] untuk 1 i 5 adalah unik, t 1[A, B]=(A 1, B 1) t 2[A, B]=(A 1, B 2) t 3[A, B]=(A 2, B 2) t 4[A, B]=(A 2, B 3) t 5[A, B]=(A 3, B 3) Maka (A, B) (A, B, C, D) atau (A, B) R Jadi (A, B) superkey dari R § Apakah A superkey dari R ? Bukan, sebab A R. Mengapa ? Team Basis Data 28

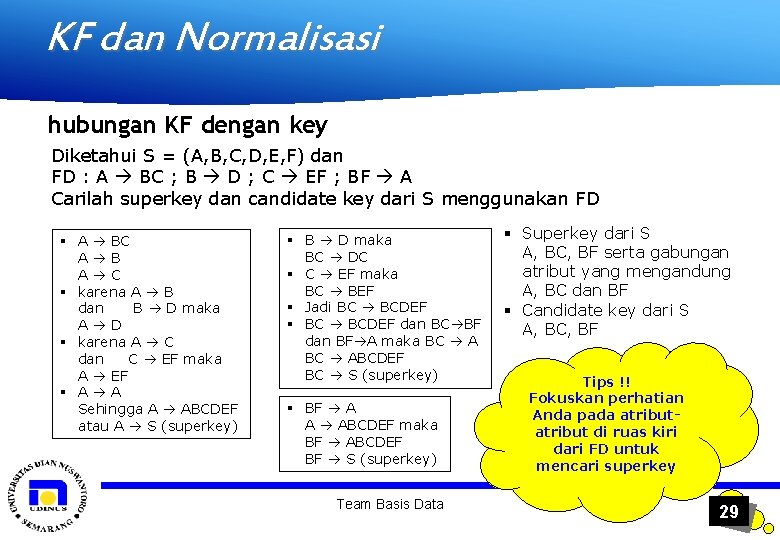

KF dan Normalisasi hubungan KF dengan key Diketahui S = (A, B, C, D, E, F) dan FD : A BC ; B D ; C EF ; BF A Carilah superkey dan candidate key dari S menggunakan FD § A BC A B A C § karena A B dan B D maka A D § karena A C dan C EF maka A EF § A A Sehingga A ABCDEF atau A S (superkey) § B D maka BC DC § C EF maka BC BEF § Jadi BC BCDEF § BC BCDEF dan BC BF dan BF A maka BC ABCDEF BC S (superkey) § BF A A ABCDEF maka BF ABCDEF BF S (superkey) Team Basis Data § Superkey dari S A, BC, BF serta gabungan atribut yang mengandung A, BC dan BF § Candidate key dari S A, BC, BF Tips !! Fokuskan perhatian Anda pada atribut di ruas kiri dari FD untuk mencari superkey 29

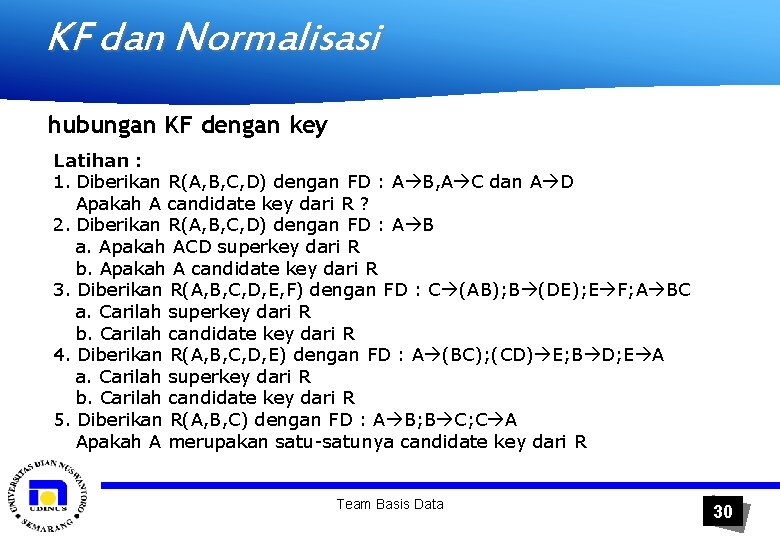

KF dan Normalisasi hubungan KF dengan key Latihan : 1. Diberikan R(A, B, C, D) dengan FD : A B, A C dan A D Apakah A candidate key dari R ? 2. Diberikan R(A, B, C, D) dengan FD : A B a. Apakah ACD superkey dari R b. Apakah A candidate key dari R 3. Diberikan R(A, B, C, D, E, F) dengan FD : C (AB); B (DE); E F; A BC a. Carilah superkey dari R b. Carilah candidate key dari R 4. Diberikan R(A, B, C, D, E) dengan FD : A (BC); (CD) E; B D; E A a. Carilah superkey dari R b. Carilah candidate key dari R 5. Diberikan R(A, B, C) dengan FD : A B; B C; C A Apakah A merupakan satu-satunya candidate key dari R Team Basis Data 30

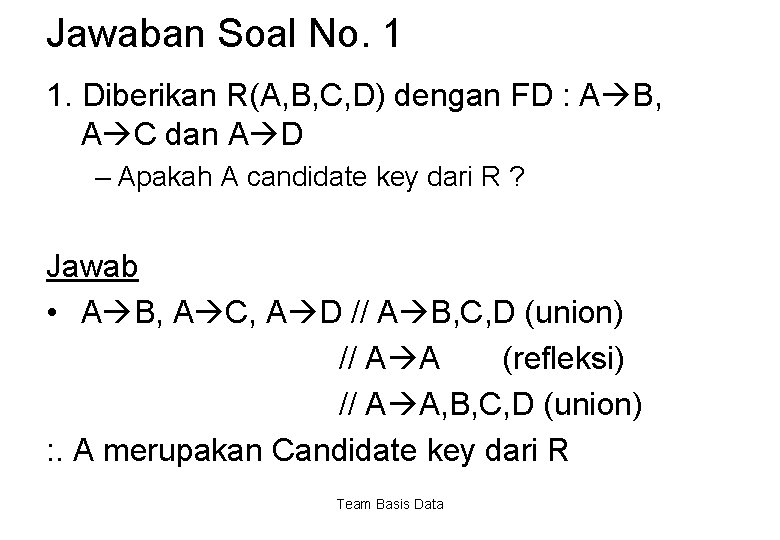

Jawaban Soal No. 1 1. Diberikan R(A, B, C, D) dengan FD : A B, A C dan A D – Apakah A candidate key dari R ? Jawab • A B, A C, A D // A B, C, D (union) // A A (refleksi) // A A, B, C, D (union) : . A merupakan Candidate key dari R Team Basis Data

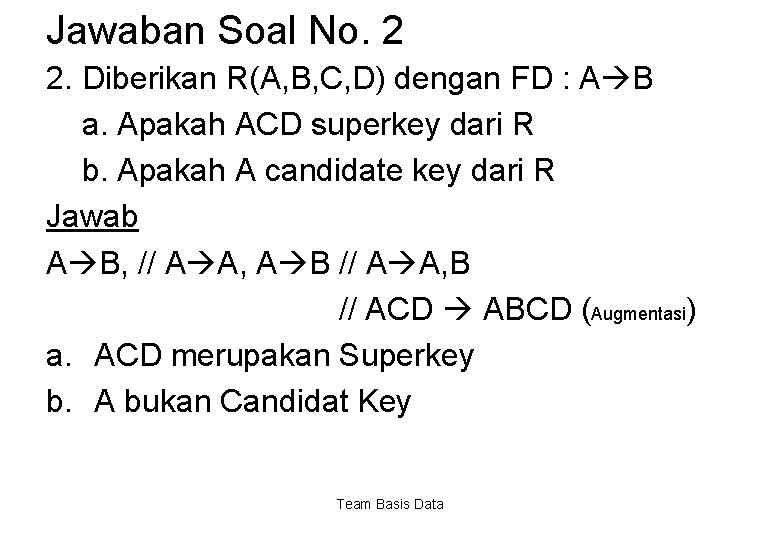

Jawaban Soal No. 2 2. Diberikan R(A, B, C, D) dengan FD : A B a. Apakah ACD superkey dari R b. Apakah A candidate key dari R Jawab A B, // A A, A B // A A, B // ACD ABCD (Augmentasi) a. ACD merupakan Superkey b. A bukan Candidat Key Team Basis Data

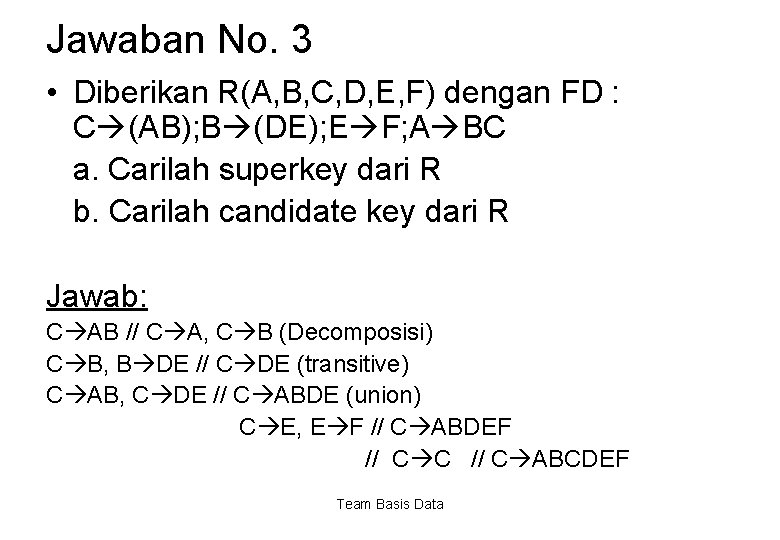

Jawaban No. 3 • Diberikan R(A, B, C, D, E, F) dengan FD : C (AB); B (DE); E F; A BC a. Carilah superkey dari R b. Carilah candidate key dari R Jawab: C AB // C A, C B (Decomposisi) C B, B DE // C DE (transitive) C AB, C DE // C ABDE (union) C E, E F // C ABDEF // C C // C ABCDEF Team Basis Data

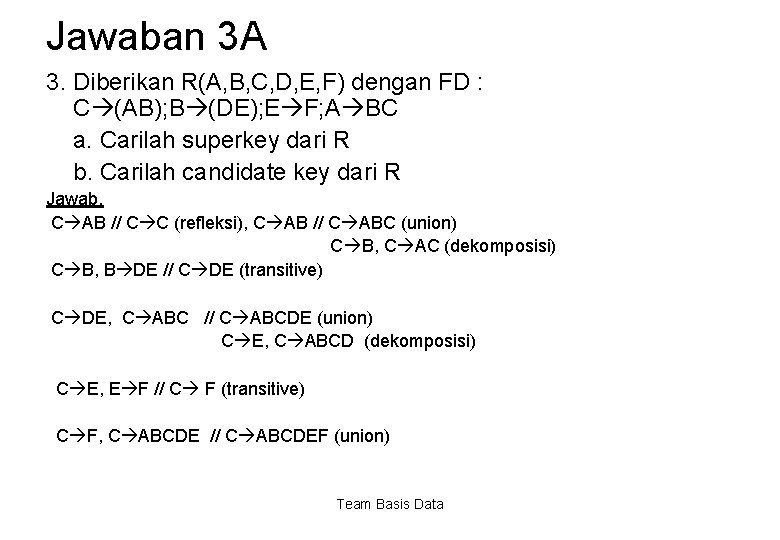

Jawaban 3 A 3. Diberikan R(A, B, C, D, E, F) dengan FD : C (AB); B (DE); E F; A BC a. Carilah superkey dari R b. Carilah candidate key dari R Jawab. C AB // C C (refleksi), C AB // C ABC (union) C B, C AC (dekomposisi) C B, B DE // C DE (transitive) C DE, C ABC // C ABCDE (union) C E, C ABCD (dekomposisi) C E, E F // C F (transitive) C F, C ABCDE // C ABCDEF (union) Team Basis Data

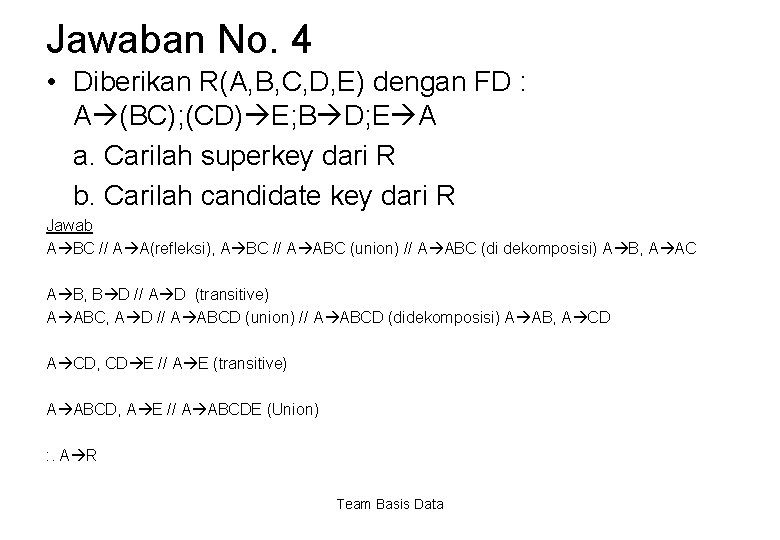

Jawaban No. 4 • Diberikan R(A, B, C, D, E) dengan FD : A (BC); (CD) E; B D; E A a. Carilah superkey dari R b. Carilah candidate key dari R Jawab A BC // A A(refleksi), A BC // A ABC (union) // A ABC (di dekomposisi) A B, A AC A B, B D // A D (transitive) A ABC, A D // A ABCD (union) // A ABCD (didekomposisi) A AB, A CD, CD E // A E (transitive) A ABCD, A E // A ABCDE (Union) : . A R Team Basis Data

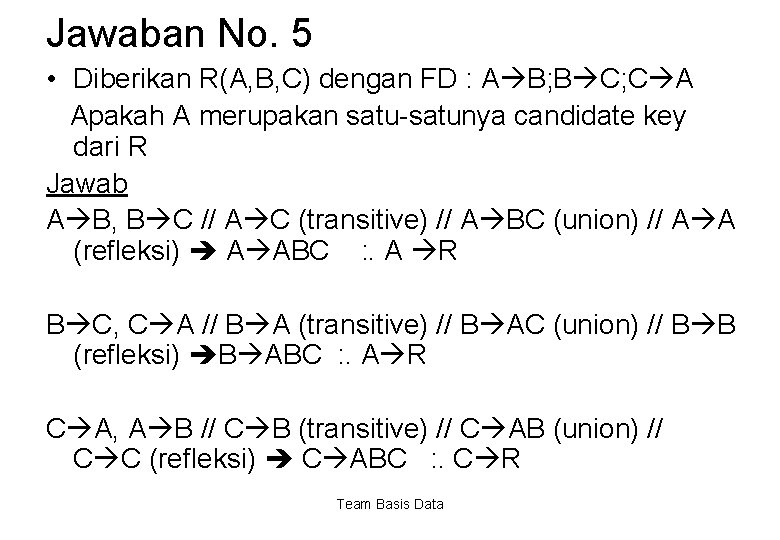

Jawaban No. 5 • Diberikan R(A, B, C) dengan FD : A B; B C; C A Apakah A merupakan satu-satunya candidate key dari R Jawab A B, B C // A C (transitive) // A BC (union) // A A (refleksi) A ABC : . A R B C, C A // B A (transitive) // B AC (union) // B B (refleksi) B ABC : . A R C A, A B // C B (transitive) // C AB (union) // C C (refleksi) C ABC : . C R Team Basis Data

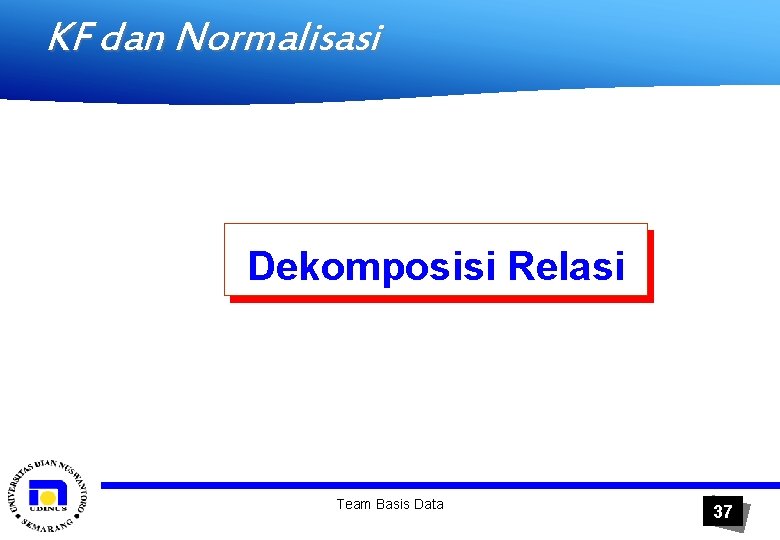

KF dan Normalisasi Dekomposisi Relasi Team Basis Data 37

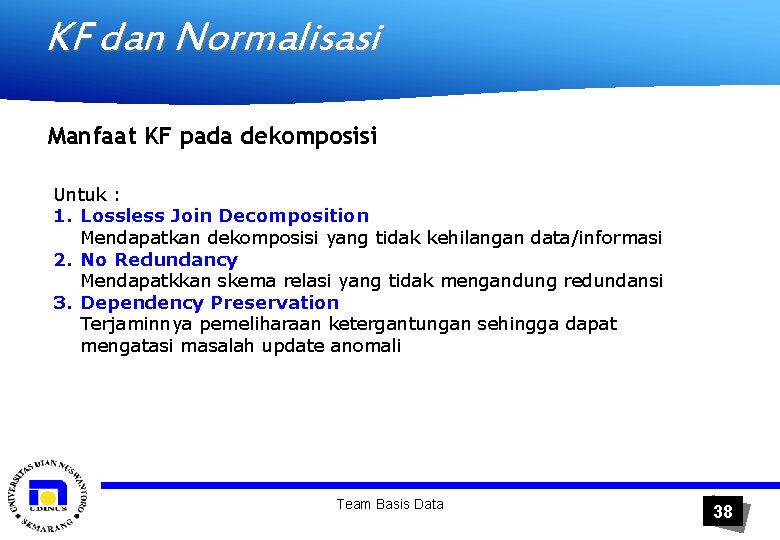

KF dan Normalisasi Manfaat KF pada dekomposisi Untuk : 1. Lossless Join Decomposition Mendapatkan dekomposisi yang tidak kehilangan data/informasi 2. No Redundancy Mendapatkkan skema relasi yang tidak mengandung redundansi 3. Dependency Preservation Terjaminnya pemeliharaan ketergantungan sehingga dapat mengatasi masalah update anomali Team Basis Data 38

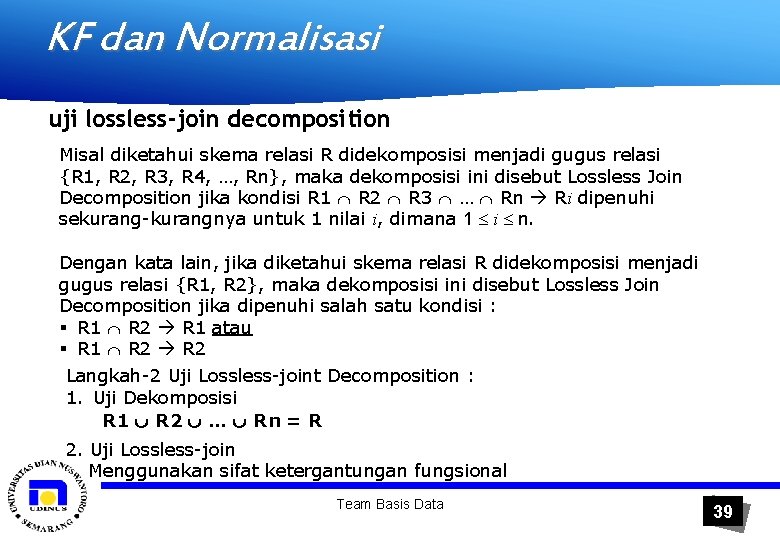

KF dan Normalisasi uji lossless-join decomposition Misal diketahui skema relasi R didekomposisi menjadi gugus relasi {R 1, R 2, R 3, R 4, …, Rn}, maka dekomposisi ini disebut Lossless Join Decomposition jika kondisi R 1 R 2 R 3 … Rn Ri dipenuhi sekurang-kurangnya untuk 1 nilai i, dimana 1 i n. Dengan kata lain, jika diketahui skema relasi R didekomposisi menjadi gugus relasi {R 1, R 2}, maka dekomposisi ini disebut Lossless Join Decomposition jika dipenuhi salah satu kondisi : § R 1 R 2 R 1 atau § R 1 R 2 Langkah-2 Uji Lossless-joint Decomposition : 1. Uji Dekomposisi R 1 R 2 … Rn = R 2. Uji Lossless-join Menggunakan sifat ketergantungan fungsional Team Basis Data 39

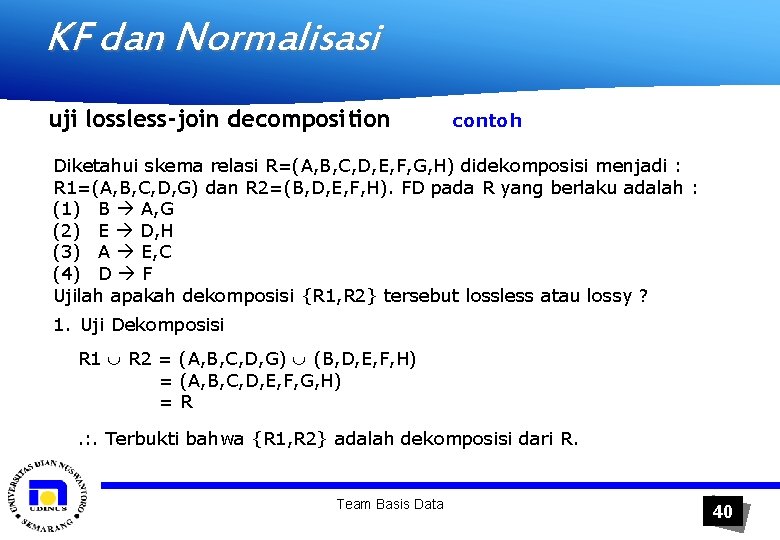

KF dan Normalisasi uji lossless-join decomposition contoh Diketahui skema relasi R=(A, B, C, D, E, F, G, H) didekomposisi menjadi : R 1=(A, B, C, D, G) dan R 2=(B, D, E, F, H). FD pada R yang berlaku adalah : (1) B A, G (2) E D, H (3) A E, C (4) D F Ujilah apakah dekomposisi {R 1, R 2} tersebut lossless atau lossy ? 1. Uji Dekomposisi R 1 R 2 = (A, B, C, D, G) (B, D, E, F, H) = (A, B, C, D, E, F, G, H) =R. : . Terbukti bahwa {R 1, R 2} adalah dekomposisi dari R. Team Basis Data 40

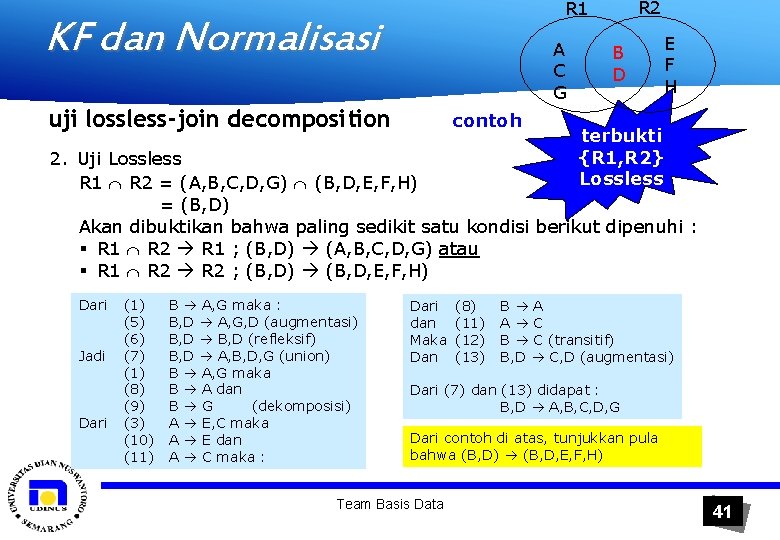

R 2 R 1 KF dan Normalisasi A C G uji lossless-join decomposition contoh B D E F H terbukti {R 1, R 2} Lossless 2. Uji Lossless R 1 R 2 = (A, B, C, D, G) (B, D, E, F, H) = (B, D) Akan dibuktikan bahwa paling sedikit satu kondisi berikut dipenuhi : § R 1 R 2 R 1 ; (B, D) (A, B, C, D, G) atau § R 1 R 2 ; (B, D) (B, D, E, F, H) Dari Jadi Dari (1) (5) (6) (7) (1) (8) (9) (3) (10) (11) B A, G maka : B, D A, G, D (augmentasi) B, D (refleksif) B, D A, B, D, G (union) B A, G maka B A dan B G (dekomposisi) A E, C maka A E dan A C maka : Dari dan Maka Dan (8) (11) (12) (13) B A A C B C (transitif) B, D C, D (augmentasi) Dari (7) dan (13) didapat : B, D A, B, C, D, G Dari contoh di atas, tunjukkan pula bahwa (B, D) (B, D, E, F, H) Team Basis Data 41

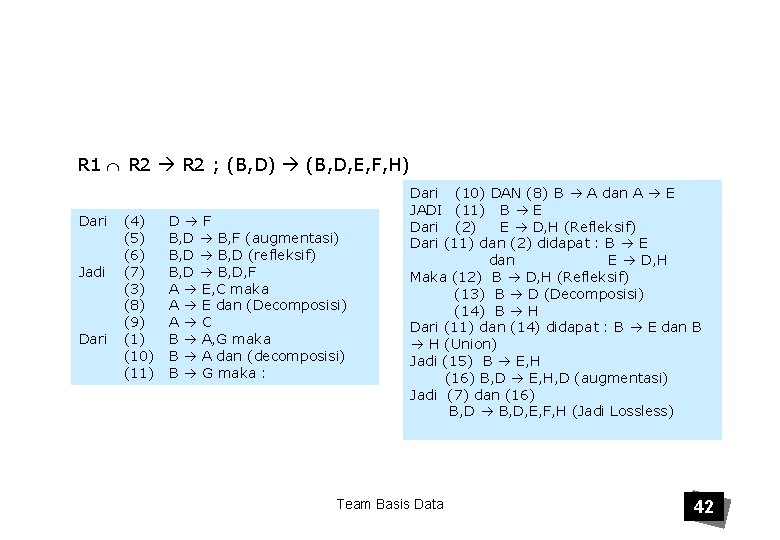

R 1 R 2 ; (B, D) (B, D, E, F, H) Dari Jadi Dari (4) (5) (6) (7) (3) (8) (9) (10) (11) D F B, D B, F (augmentasi) B, D (refleksif) B, D, F A E, C maka A E dan (Decomposisi) A C B A, G maka B A dan (decomposisi) B G maka : Dari (10) DAN (8) B A dan A E JADI (11) B E Dari (2) E D, H (Refleksif) Dari (11) dan (2) didapat : B E dan E D, H Maka (12) B D, H (Refleksif) (13) B D (Decomposisi) (14) B H Dari (11) dan (14) didapat : B E dan B H (Union) Jadi (15) B E, H (16) B, D E, H, D (augmentasi) Jadi (7) dan (16) B, D, E, F, H (Jadi Lossless) Team Basis Data 42

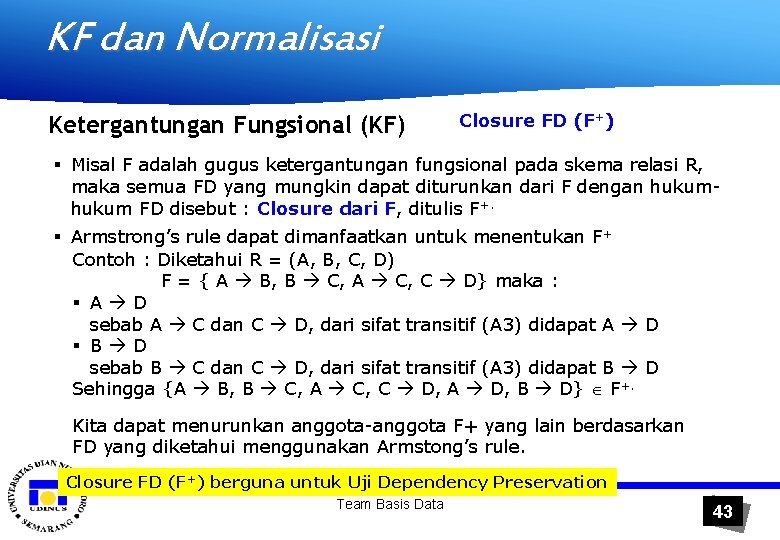

KF dan Normalisasi Ketergantungan Fungsional (KF) Closure FD (F+) § Misal F adalah gugus ketergantungan fungsional pada skema relasi R, maka semua FD yang mungkin dapat diturunkan dari F dengan hukum FD disebut : Closure dari F, ditulis F+. § Armstrong’s rule dapat dimanfaatkan untuk menentukan F + Contoh : Diketahui R = (A, B, C, D) F = { A B, B C, A C, C D} maka : § A D sebab A C dan C D, dari sifat transitif (A 3) didapat A D § B D sebab B C dan C D, dari sifat transitif (A 3) didapat B D Sehingga {A B, B C, A C, C D, A D, B D} F+. Kita dapat menurunkan anggota-anggota F+ yang lain berdasarkan FD yang diketahui menggunakan Armstong’s rule. Closure FD (F+) berguna untuk Uji Dependency Preservation Team Basis Data 43

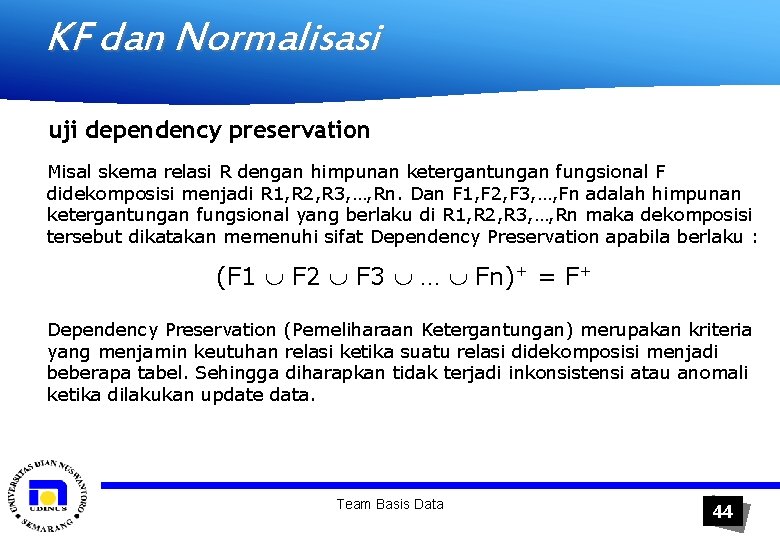

KF dan Normalisasi uji dependency preservation Misal skema relasi R dengan himpunan ketergantungan fungsional F didekomposisi menjadi R 1, R 2, R 3, …, Rn. Dan F 1, F 2, F 3, …, Fn adalah himpunan ketergantungan fungsional yang berlaku di R 1, R 2, R 3, …, Rn maka dekomposisi tersebut dikatakan memenuhi sifat Dependency Preservation apabila berlaku : (F 1 F 2 F 3 … Fn)+ = F+ Dependency Preservation (Pemeliharaan Ketergantungan) merupakan kriteria yang menjamin keutuhan relasi ketika suatu relasi didekomposisi menjadi beberapa tabel. Sehingga diharapkan tidak terjadi inkonsistensi atau anomali ketika dilakukan update data. Team Basis Data 44

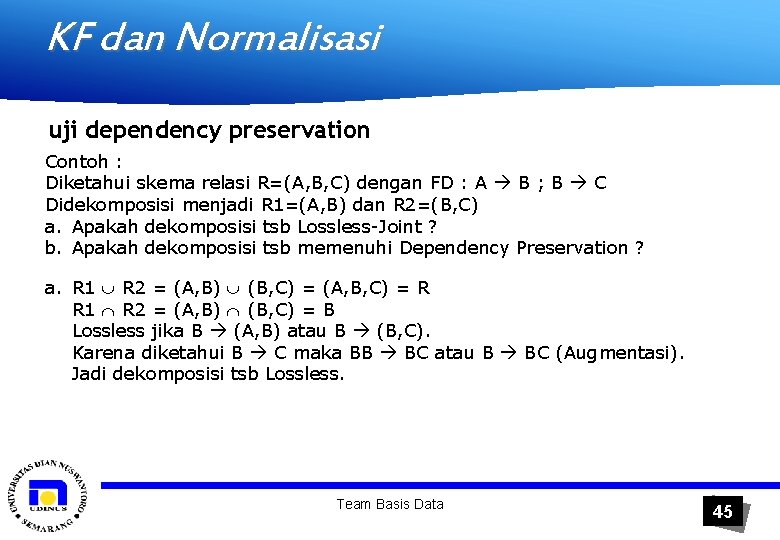

KF dan Normalisasi uji dependency preservation Contoh : Diketahui skema relasi R=(A, B, C) dengan FD : A B ; B C Didekomposisi menjadi R 1=(A, B) dan R 2=(B, C) a. Apakah dekomposisi tsb Lossless-Joint ? b. Apakah dekomposisi tsb memenuhi Dependency Preservation ? a. R 1 R 2 = (A, B) (B, C) = (A, B, C) = R R 1 R 2 = (A, B) (B, C) = B Lossless jika B (A, B) atau B (B, C). Karena diketahui B C maka BB BC atau B BC (Augmentasi). Jadi dekomposisi tsb Lossless. Team Basis Data 45

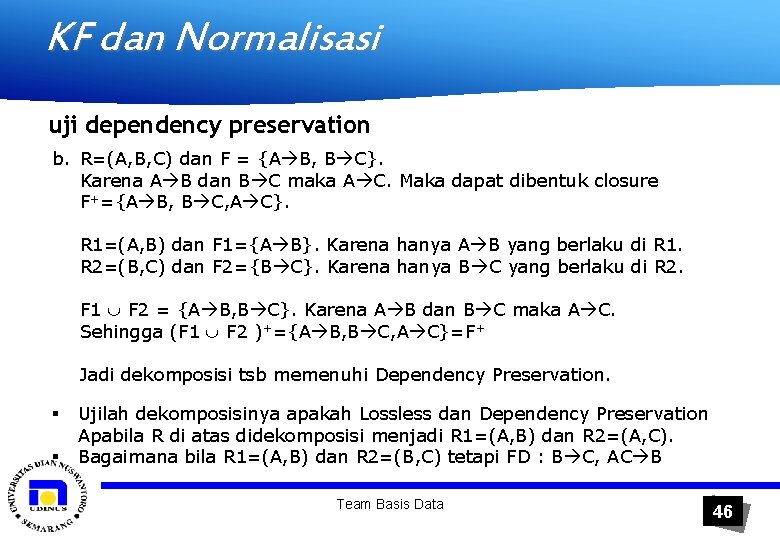

KF dan Normalisasi uji dependency preservation b. R=(A, B, C) dan F = {A B, B C}. Karena A B dan B C maka A C. Maka dapat dibentuk closure F+={A B, B C, A C}. R 1=(A, B) dan F 1={A B}. Karena hanya A B yang berlaku di R 1. R 2=(B, C) dan F 2={B C}. Karena hanya B C yang berlaku di R 2. F 1 F 2 = {A B, B C}. Karena A B dan B C maka A C. Sehingga (F 1 F 2 )+={A B, B C, A C}=F+ Jadi dekomposisi tsb memenuhi Dependency Preservation. § § Ujilah dekomposisinya apakah Lossless dan Dependency Preservation Apabila R di atas didekomposisi menjadi R 1=(A, B) dan R 2=(A, C). Bagaimana bila R 1=(A, B) dan R 2=(B, C) tetapi FD : B C, AC B Team Basis Data 46

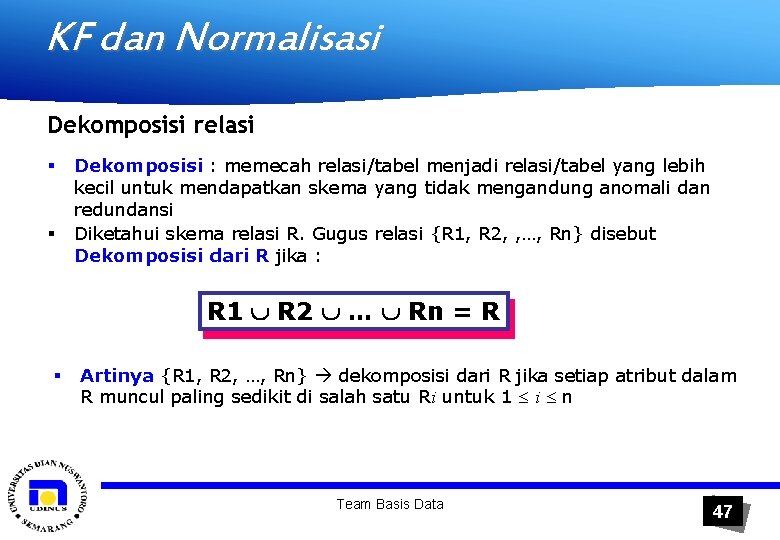

KF dan Normalisasi Dekomposisi relasi § § Dekomposisi : memecah relasi/tabel menjadi relasi/tabel yang lebih kecil untuk mendapatkan skema yang tidak mengandung anomali dan redundansi Diketahui skema relasi R. Gugus relasi {R 1, R 2, , …, Rn} disebut Dekomposisi dari R jika : R 1 R 2 … Rn = R § Artinya {R 1, R 2, …, Rn} dekomposisi dari R jika setiap atribut dalam R muncul paling sedikit di salah satu Ri untuk 1 i n Team Basis Data 47

KF dan Normalisasi Dekomposisi relasi Film original idfilm title year length film. Type idstudio. Name idstar. Name F 001 Star Wars 1977 124 color STD 01 Fox STR 01 Carrie Fisher F 001 Star Wars 1977 124 color STD 01 Fox STR 02 Mark Hamill F 001 Star Wars 1977 124 color STD 01 Fox STR 03 Harrison Ford F 002 Mighty Ducks 1991 104 color STD 02 Disney STR 04 Emilio Estevez F 003 Wayne’s World 1992 95 color STD 03 Paramount STR 05 Dana Carvey F 003 Wayne’s World 1992 95 color STD 03 Paramount STR 06 Mike Meyers Bintang. Film Daftar. Film Studio. Film idfilm title year length film. Type F 001 Star Wars 1977 124 color idstudio. Name F 002 Mighty Ducks 1991 104 color STD 01 Fox F 003 Wayne’s World 1992 95 color STD 02 Disney STD 03 Paramount Decomposition result Team Basis Data idstar. Name STR 01 Carrie Fisher STR 02 Mark Hamill STR 03 Harrison Ford STR 04 Emilio Estevez STR 05 Dana Carvey STR 06 Mike Meyers 48

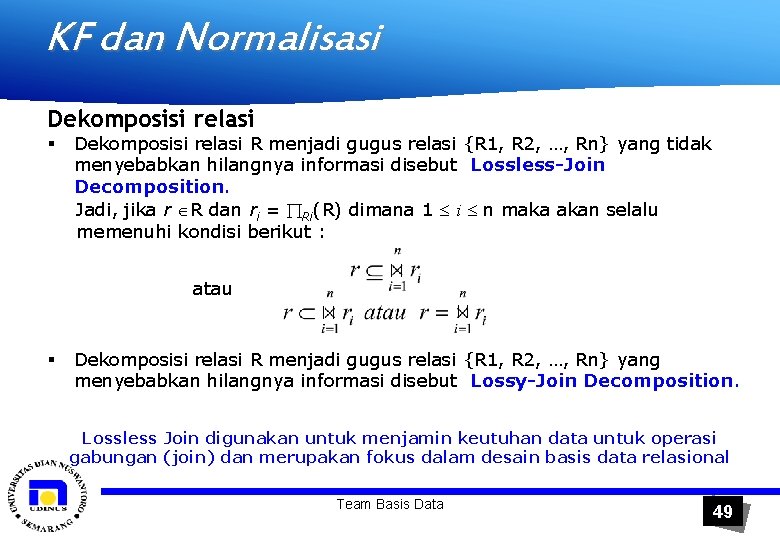

KF dan Normalisasi Dekomposisi relasi § Dekomposisi relasi R menjadi gugus relasi {R 1, R 2, …, Rn} yang tidak menyebabkan hilangnya informasi disebut Lossless-Join Decomposition. Jadi, jika r R dan ri = Ri(R) dimana 1 i n maka akan selalu memenuhi kondisi berikut : atau § Dekomposisi relasi R menjadi gugus relasi {R 1, R 2, …, Rn} yang menyebabkan hilangnya informasi disebut Lossy-Join Decomposition. Lossless Join digunakan untuk menjamin keutuhan data untuk operasi gabungan (join) dan merupakan fokus dalam desain basis data relasional Team Basis Data 49

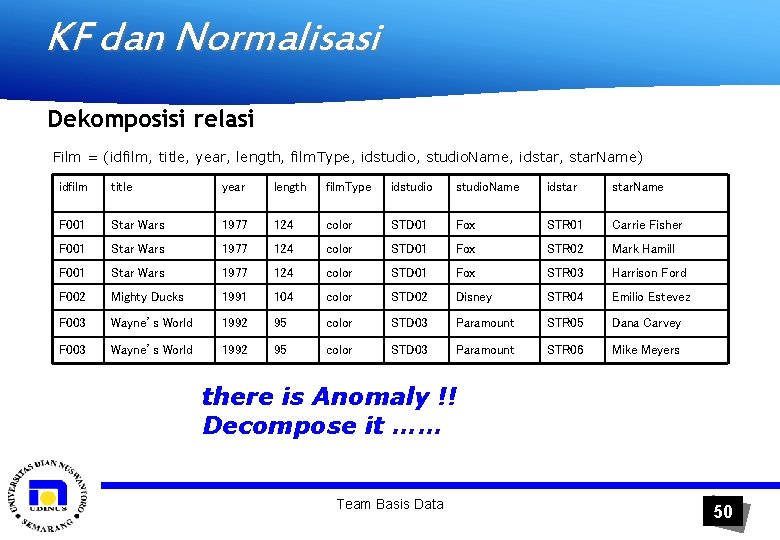

KF dan Normalisasi Dekomposisi relasi Film = (idfilm, title, year, length, film. Type, idstudio, studio. Name, idstar, star. Name) idfilm title year length film. Type idstudio. Name idstar. Name F 001 Star Wars 1977 124 color STD 01 Fox STR 01 Carrie Fisher F 001 Star Wars 1977 124 color STD 01 Fox STR 02 Mark Hamill F 001 Star Wars 1977 124 color STD 01 Fox STR 03 Harrison Ford F 002 Mighty Ducks 1991 104 color STD 02 Disney STR 04 Emilio Estevez F 003 Wayne’s World 1992 95 color STD 03 Paramount STR 05 Dana Carvey F 003 Wayne’s World 1992 95 color STD 03 Paramount STR 06 Mike Meyers there is Anomaly !! Decompose it …… Team Basis Data 50

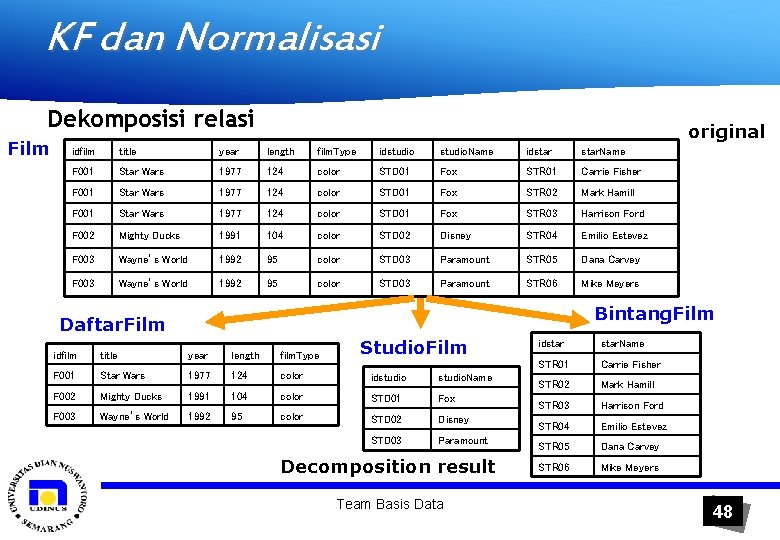

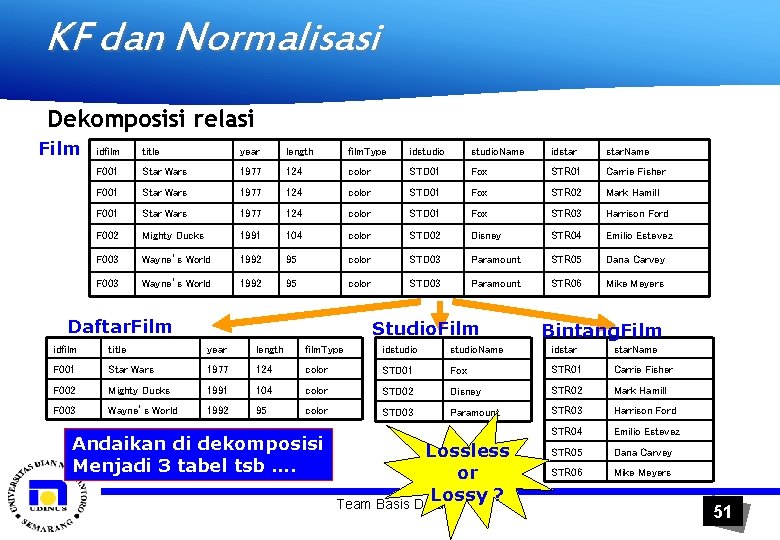

KF dan Normalisasi Dekomposisi relasi Film idfilm title year length film. Type idstudio. Name idstar. Name F 001 Star Wars 1977 124 color STD 01 Fox STR 01 Carrie Fisher F 001 Star Wars 1977 124 color STD 01 Fox STR 02 Mark Hamill F 001 Star Wars 1977 124 color STD 01 Fox STR 03 Harrison Ford F 002 Mighty Ducks 1991 104 color STD 02 Disney STR 04 Emilio Estevez F 003 Wayne’s World 1992 95 color STD 03 Paramount STR 05 Dana Carvey F 003 Wayne’s World 1992 95 color STD 03 Paramount STR 06 Mike Meyers Daftar. Film Studio. Film Bintang. Film idfilm title year length film. Type idstudio. Name idstar. Name F 001 Star Wars 1977 124 color STD 01 Fox STR 01 Carrie Fisher F 002 Mighty Ducks 1991 104 color STD 02 Disney STR 02 Mark Hamill F 003 Wayne’s World 1992 95 color STD 03 Paramount STR 03 Harrison Ford STR 04 Emilio Estevez STR 05 Dana Carvey STR 06 Mike Meyers Andaikan di dekomposisi Menjadi 3 tabel tsb …. Lossless or Lossy ? Team Basis Data 51

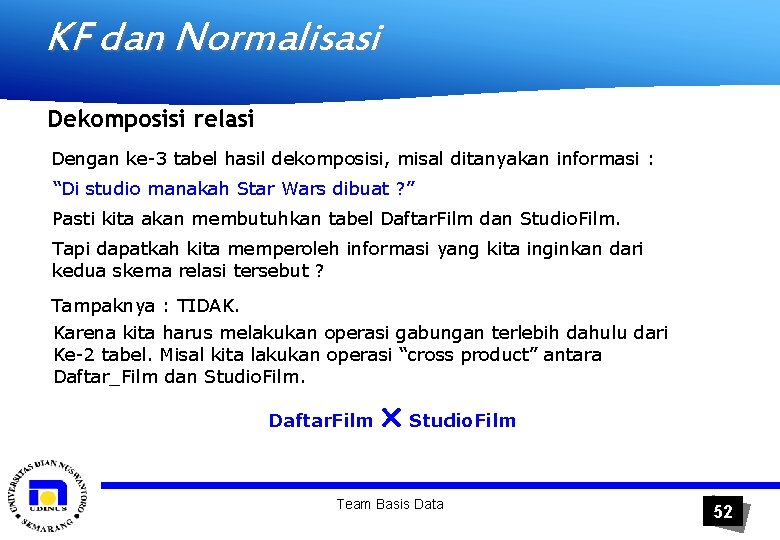

KF dan Normalisasi Dekomposisi relasi Dengan ke-3 tabel hasil dekomposisi, misal ditanyakan informasi : “Di studio manakah Star Wars dibuat ? ” Pasti kita akan membutuhkan tabel Daftar. Film dan Studio. Film. Tapi dapatkah kita memperoleh informasi yang kita inginkan dari kedua skema relasi tersebut ? Tampaknya : TIDAK. Karena kita harus melakukan operasi gabungan terlebih dahulu dari Ke-2 tabel. Misal kita lakukan operasi “cross product” antara Daftar_Film dan Studio. Film. Daftar. Film Studio. Film Team Basis Data 52

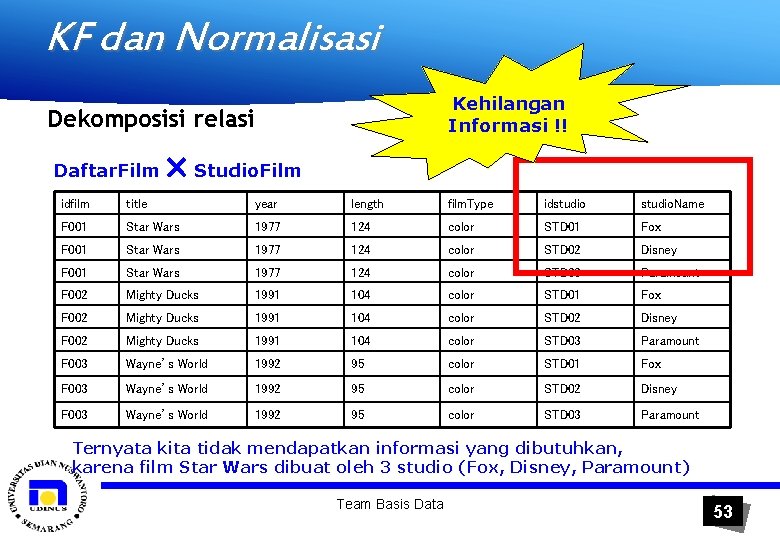

KF dan Normalisasi Kehilangan Informasi !! Dekomposisi relasi Daftar. Film Studio. Film idfilm title year length film. Type idstudio. Name F 001 Star Wars 1977 124 color STD 01 Fox F 001 Star Wars 1977 124 color STD 02 Disney F 001 Star Wars 1977 124 color STD 03 Paramount F 002 Mighty Ducks 1991 104 color STD 01 Fox F 002 Mighty Ducks 1991 104 color STD 02 Disney F 002 Mighty Ducks 1991 104 color STD 03 Paramount F 003 Wayne’s World 1992 95 color STD 01 Fox F 003 Wayne’s World 1992 95 color STD 02 Disney F 003 Wayne’s World 1992 95 color STD 03 Paramount Ternyata kita tidak mendapatkan informasi yang dibutuhkan, karena film Star Wars dibuat oleh 3 studio (Fox, Disney, Paramount) Team Basis Data 53

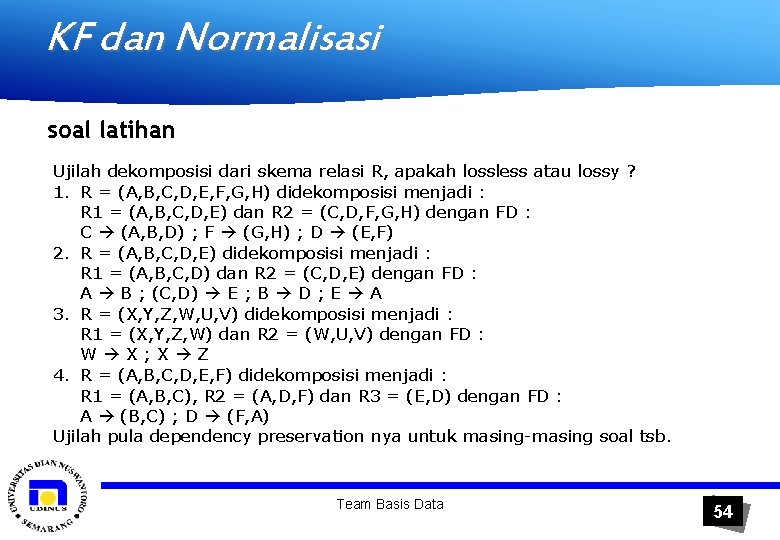

KF dan Normalisasi soal latihan Ujilah dekomposisi dari skema relasi R, apakah lossless atau lossy ? 1. R = (A, B, C, D, E, F, G, H) didekomposisi menjadi : R 1 = (A, B, C, D, E) dan R 2 = (C, D, F, G, H) dengan FD : C (A, B, D) ; F (G, H) ; D (E, F) 2. R = (A, B, C, D, E) didekomposisi menjadi : R 1 = (A, B, C, D) dan R 2 = (C, D, E) dengan FD : A B ; (C, D) E ; B D ; E A 3. R = (X, Y, Z, W, U, V) didekomposisi menjadi : R 1 = (X, Y, Z, W) dan R 2 = (W, U, V) dengan FD : W X; X Z 4. R = (A, B, C, D, E, F) didekomposisi menjadi : R 1 = (A, B, C), R 2 = (A, D, F) dan R 3 = (E, D) dengan FD : A (B, C) ; D (F, A) Ujilah pula dependency preservation nya untuk masing-masing soal tsb. Team Basis Data 54

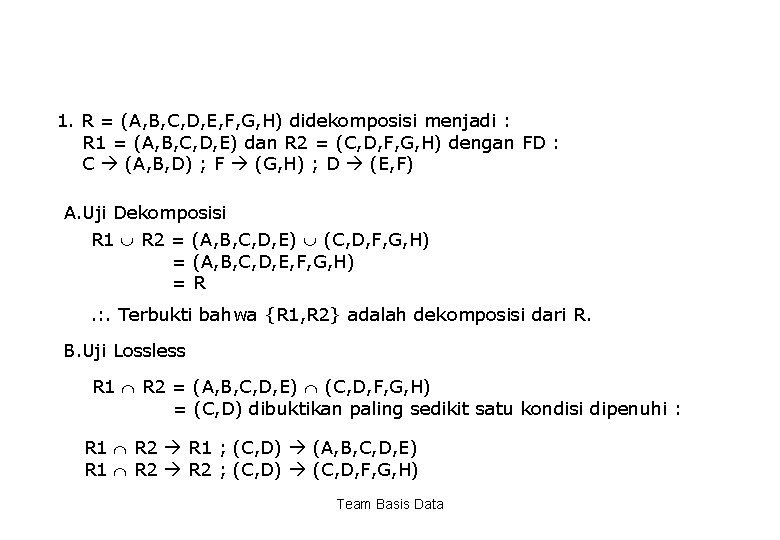

1. R = (A, B, C, D, E, F, G, H) didekomposisi menjadi : R 1 = (A, B, C, D, E) dan R 2 = (C, D, F, G, H) dengan FD : C (A, B, D) ; F (G, H) ; D (E, F) A. Uji Dekomposisi R 1 R 2 = (A, B, C, D, E) (C, D, F, G, H) = (A, B, C, D, E, F, G, H) =R. : . Terbukti bahwa {R 1, R 2} adalah dekomposisi dari R. B. Uji Lossless R 1 R 2 = (A, B, C, D, E) (C, D, F, G, H) = (C, D) dibuktikan paling sedikit satu kondisi dipenuhi : R 1 R 2 R 1 ; (C, D) (A, B, C, D, E) R 1 R 2 ; (C, D) (C, D, F, G, H) Team Basis Data

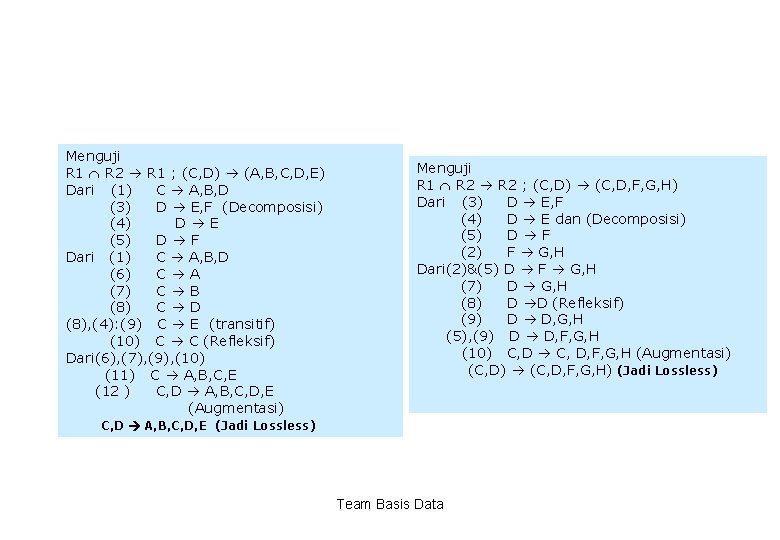

Menguji R 1 R 2 R 1 ; (C, D) (A, B, C, D, E) Dari (1) C A, B, D (3) D E, F (Decomposisi) (4) D E (5) D F Dari (1) C A, B, D (6) C A (7) C B (8) C D (8), (4): (9) C E (transitif) (10) C C (Refleksif) Dari(6), (7), (9), (10) (11) C A, B, C, E (12 ) C, D A, B, C, D, E (Augmentasi) Menguji R 1 R 2 ; (C, D) (C, D, F, G, H) Dari (3) D E, F (4) D E dan (Decomposisi) (5) D F (2) F G, H Dari(2)&(5) D F G, H (7) D G, H (8) D D (Refleksif) (9) D D, G, H (5), (9) D D, F, G, H (10) C, D, F, G, H (Augmentasi) (C, D) (C, D, F, G, H) (Jadi Lossless) C, D A, B, C, D, E (Jadi Lossless) Team Basis Data

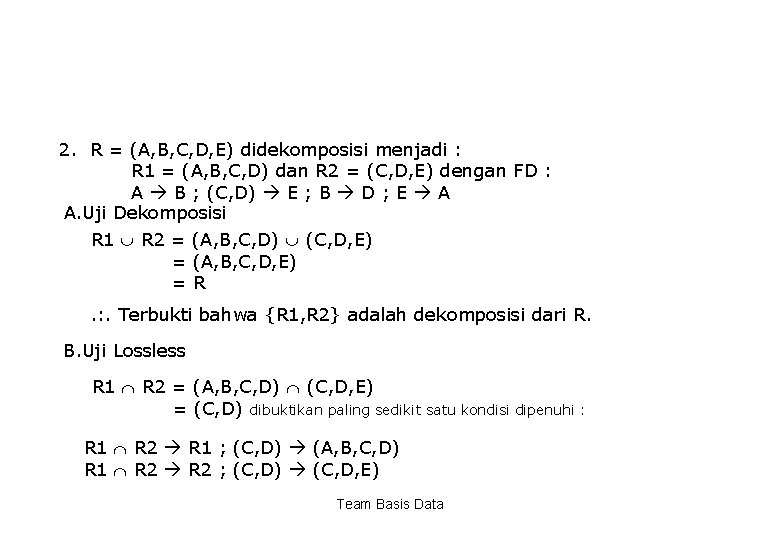

2. R = (A, B, C, D, E) didekomposisi menjadi : R 1 = (A, B, C, D) dan R 2 = (C, D, E) dengan FD : A B ; (C, D) E ; B D ; E A A. Uji Dekomposisi R 1 R 2 = (A, B, C, D) (C, D, E) = (A, B, C, D, E) =R. : . Terbukti bahwa {R 1, R 2} adalah dekomposisi dari R. B. Uji Lossless R 1 R 2 = (A, B, C, D) (C, D, E) = (C, D) dibuktikan paling sedikit satu kondisi dipenuhi : R 1 R 2 R 1 ; (C, D) (A, B, C, D) R 1 R 2 ; (C, D) (C, D, E) Team Basis Data

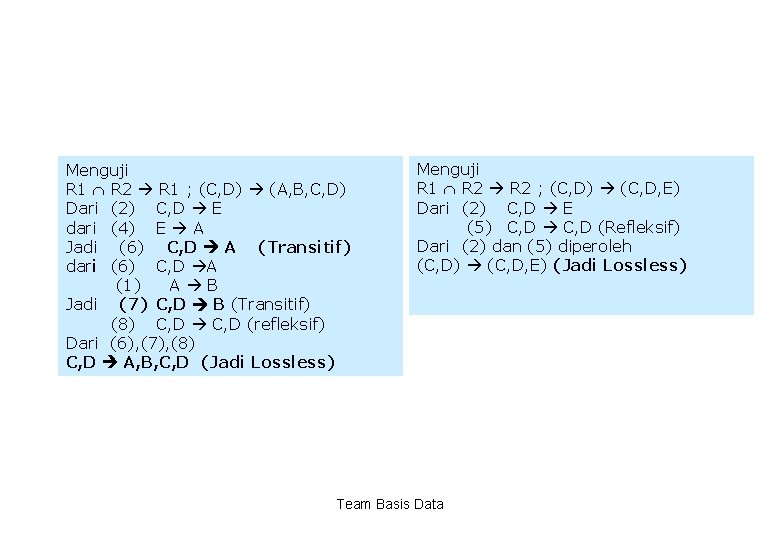

Menguji R 1 R 2 R 1 ; (C, D) (A, B, C, D) Dari (2) C, D E dari (4) E A Jadi (6) C, D A (Transitif) dari (6) C, D A (1) A B Jadi (7) C, D B (Transitif) (8) C, D (refleksif) Dari (6), (7), (8) C, D A, B, C, D (Jadi Lossless) Menguji R 1 R 2 ; (C, D) (C, D, E) Dari (2) C, D E (5) C, D (Refleksif) Dari (2) dan (5) diperoleh (C, D) (C, D, E) (Jadi Lossless) Team Basis Data

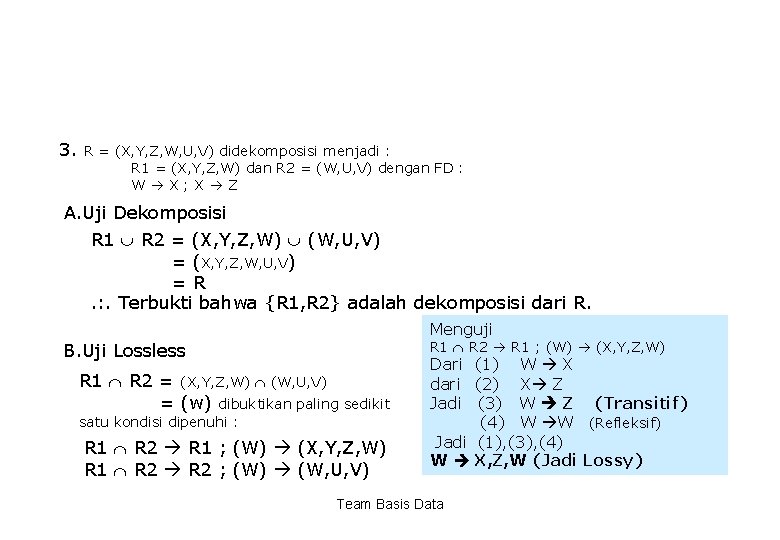

3. R = (X, Y, Z, W, U, V) didekomposisi menjadi : R 1 = (X, Y, Z, W) dan R 2 = (W, U, V) dengan FD : W X; X Z A. Uji Dekomposisi R 1 R 2 = (X, Y, Z, W) (W, U, V) = (X, Y, Z, W, U, V) =R. : . Terbukti bahwa {R 1, R 2} adalah dekomposisi dari R. Menguji R 1 R 2 R 1 ; (W) (X, Y, Z, W) B. Uji Lossless R 1 R 2 = (X, Y, Z, W) (W, U, V) = (w) dibuktikan paling sedikit satu kondisi dipenuhi : R 1 R 2 R 1 ; (W) (X, Y, Z, W) R 1 R 2 ; (W) (W, U, V) Dari (1) W X dari (2) X Z Jadi (3) W Z (Transitif) (4) W W (Refleksif) Jadi (1), (3), (4) W X, Z, W (Jadi Lossy) Team Basis Data

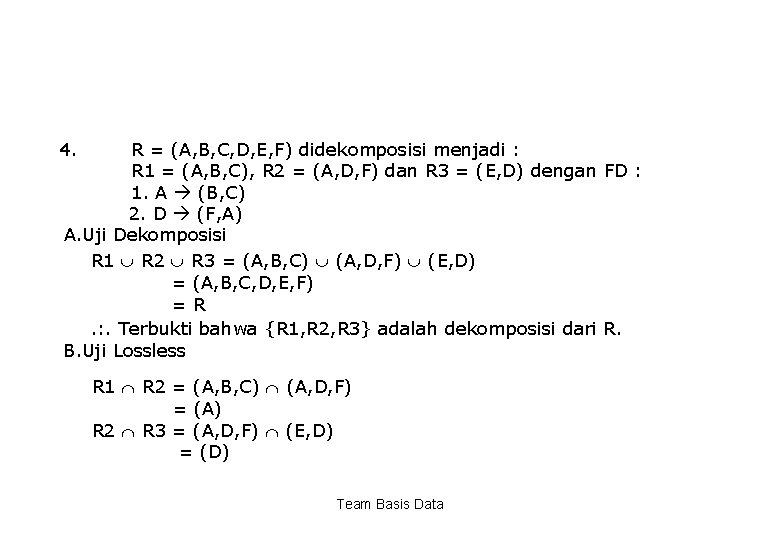

4. R = (A, B, C, D, E, F) didekomposisi menjadi : R 1 = (A, B, C), R 2 = (A, D, F) dan R 3 = (E, D) dengan FD : 1. A (B, C) 2. D (F, A) A. Uji Dekomposisi R 1 R 2 R 3 = (A, B, C) (A, D, F) (E, D) = (A, B, C, D, E, F) =R. : . Terbukti bahwa {R 1, R 2, R 3} adalah dekomposisi dari R. B. Uji Lossless R 1 R 2 = (A, B, C) (A, D, F) = (A) R 2 R 3 = (A, D, F) (E, D) = (D) Team Basis Data

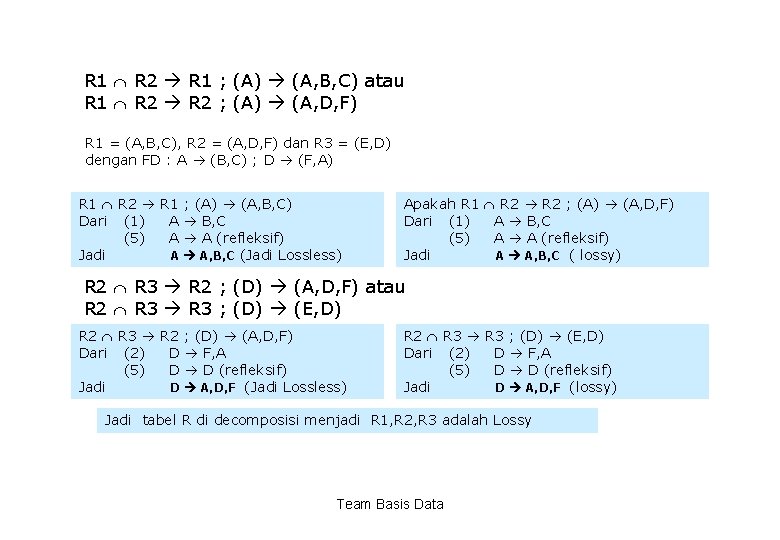

R 1 R 2 R 1 ; (A) (A, B, C) atau R 1 R 2 ; (A) (A, D, F) R 1 = (A, B, C), R 2 = (A, D, F) dan R 3 = (E, D) dengan FD : A (B, C) ; D (F, A) R 1 R 2 R 1 ; (A) (A, B, C) Dari (1) A B, C (5) A A (refleksif) Jadi A A, B, C (Jadi Lossless) Apakah R 1 R 2 ; (A) (A, D, F) Dari (1) A B, C (5) A A (refleksif) Jadi A A, B, C ( lossy) R 2 R 3 R 2 ; (D) (A, D, F) atau R 2 R 3 ; (D) (E, D) R 2 R 3 R 2 ; (D) (A, D, F) Dari (2) D F, A (5) D D (refleksif) Jadi D A, D, F (Jadi Lossless) R 2 R 3 ; (D) (E, D) Dari (2) D F, A (5) D D (refleksif) Jadi D A, D, F (lossy) Jadi tabel R di decomposisi menjadi R 1, R 2, R 3 adalah Lossy Team Basis Data
