Basic static routing Minggu ke 5 dan 6
Basic static routing Minggu ke 5 dan 6 Rifki Indra, S. Kom. , M. Eng. http: //learning. upnyk. ac. id
Basic Routing Concept

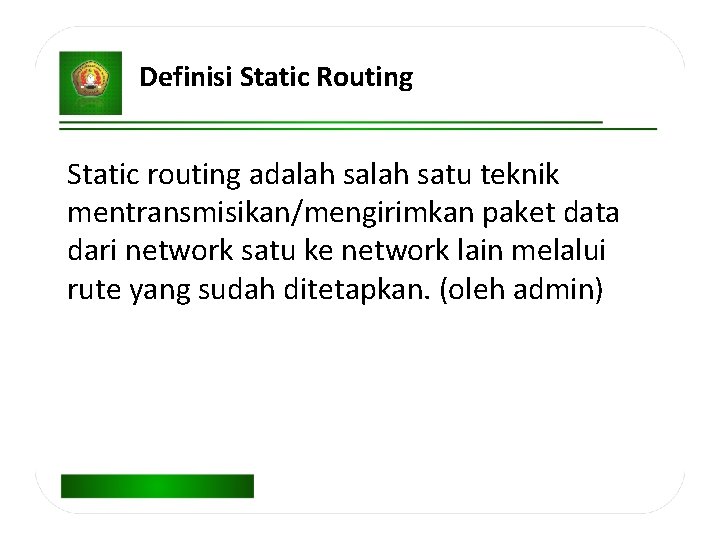

Definisi Static Routing Static routing adalah satu teknik mentransmisikan/mengirimkan paket data dari network satu ke network lain melalui rute yang sudah ditetapkan. (oleh admin)

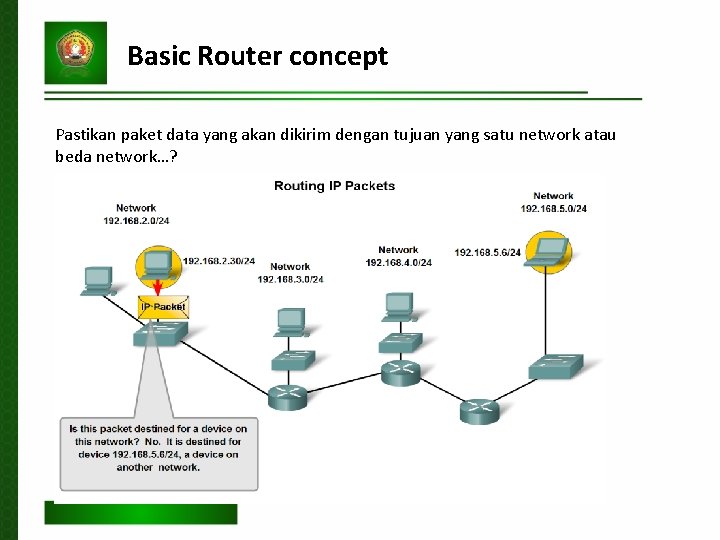

Basic Router concept Pastikan paket data yang akan dikirim dengan tujuan yang satu network atau beda network…?

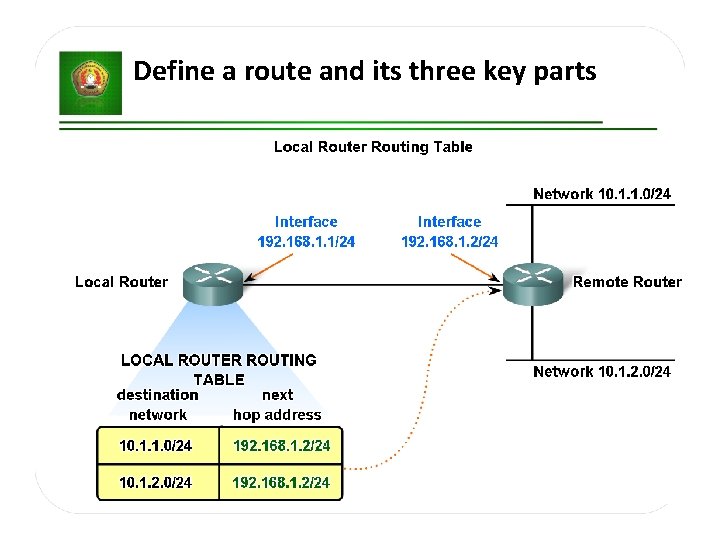

Define a route and its three key parts

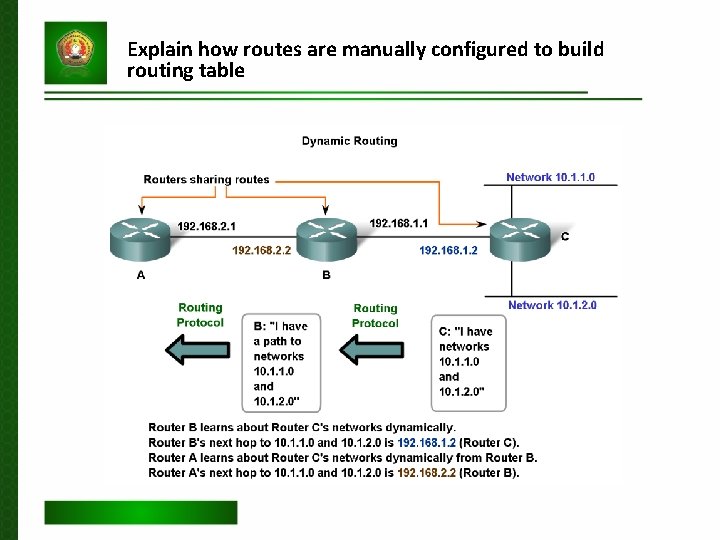

Explain how routes are manually configured to build routing table

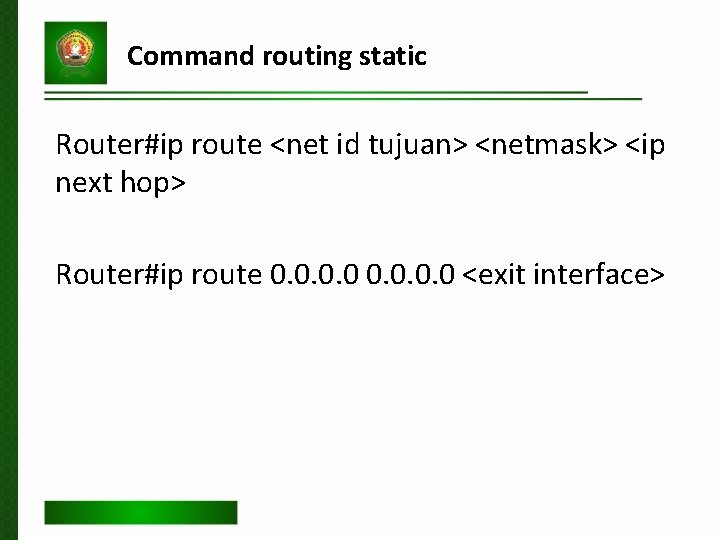

Command routing static Router#ip route <net id tujuan> <netmask> <ip next hop> Router#ip route 0. 0 <exit interface>

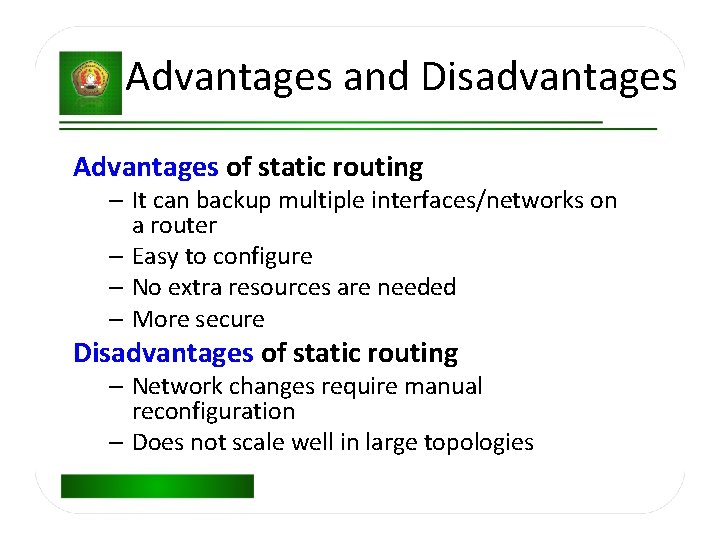

Advantages and Disadvantages Advantages of static routing – It can backup multiple interfaces/networks on a router – Easy to configure – No extra resources are needed – More secure Disadvantages of static routing – Network changes require manual reconfiguration – Does not scale well in large topologies

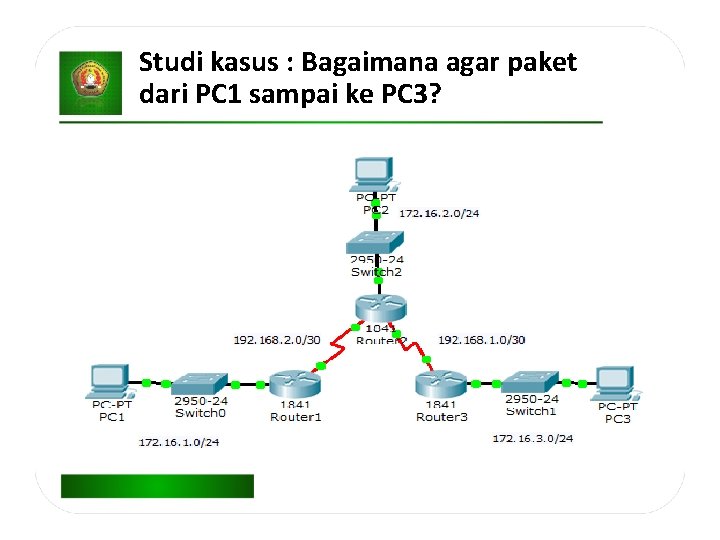

Studi kasus : Bagaimana agar paket dari PC 1 sampai ke PC 3?

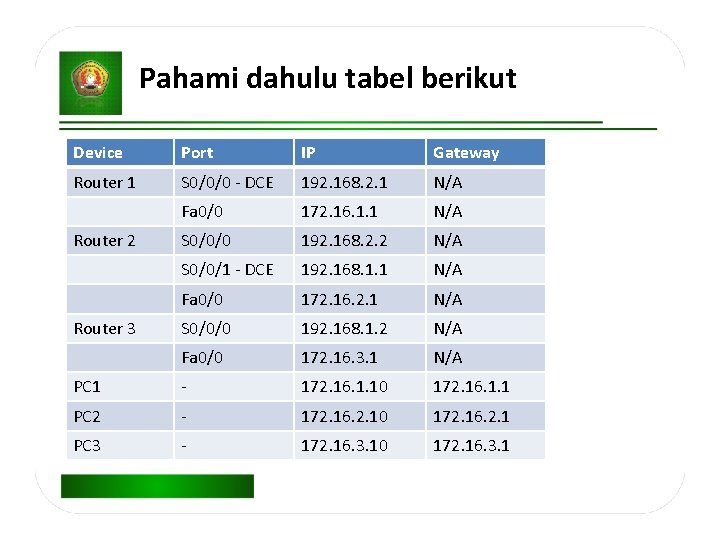

Pahami dahulu tabel berikut Device Port IP Gateway Router 1 S 0/0/0 - DCE 192. 168. 2. 1 N/A Fa 0/0 172. 16. 1. 1 N/A S 0/0/0 192. 168. 2. 2 N/A S 0/0/1 - DCE 192. 168. 1. 1 N/A Fa 0/0 172. 16. 2. 1 N/A S 0/0/0 192. 168. 1. 2 N/A Fa 0/0 172. 16. 3. 1 N/A PC 1 - 172. 16. 1. 10 172. 16. 1. 1 PC 2 - 172. 16. 2. 10 172. 16. 2. 1 PC 3 - 172. 16. 3. 10 172. 16. 3. 1 Router 2 Router 3
