Agenda • • • Network Interface Card (NIC) HUB Switch Router Access Point Integrated Device Ilmu. Jaringan(dot)Com 2
Network Interface Card (NIC) • Network Interface Card (ethernet card/LAN Card) merupakan perangkat jaringan yang berfungsi menghubungkan komputer ke jaringan. Juga dapat mendeteksi terjadinya collision (tabrakan) pada media jaringan (kabel). • Penggunaan NIC harus disesuaikan dengan kabel yang akan digunakan. • NIC komputer dapat dikonfigurasikan untuk bekerja dalam mode full duplex (dapat mengirim dan menerima data secara bersamaan). Namun juga dapat dikonfigurasikan dalam mode half duplex. Ilmu. Jaringan(dot)Com 3

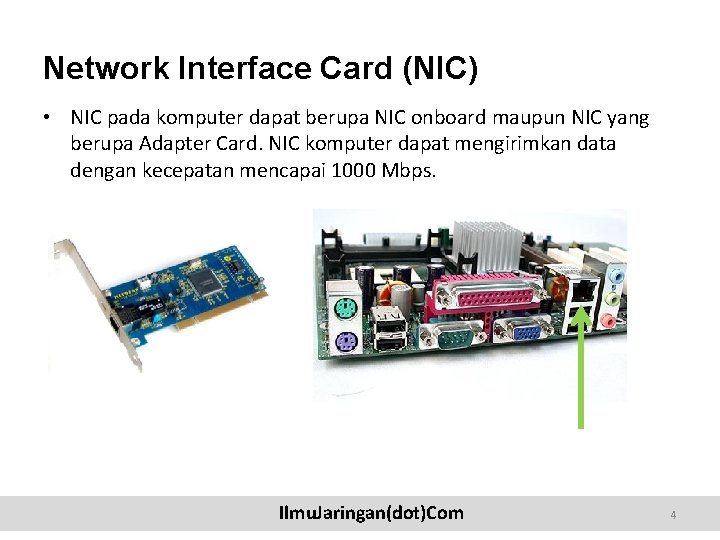

Network Interface Card (NIC) • NIC pada komputer dapat berupa NIC onboard maupun NIC yang berupa Adapter Card. NIC komputer dapat mengirimkan data dengan kecepatan mencapai 1000 Mbps. Ilmu. Jaringan(dot)Com 4

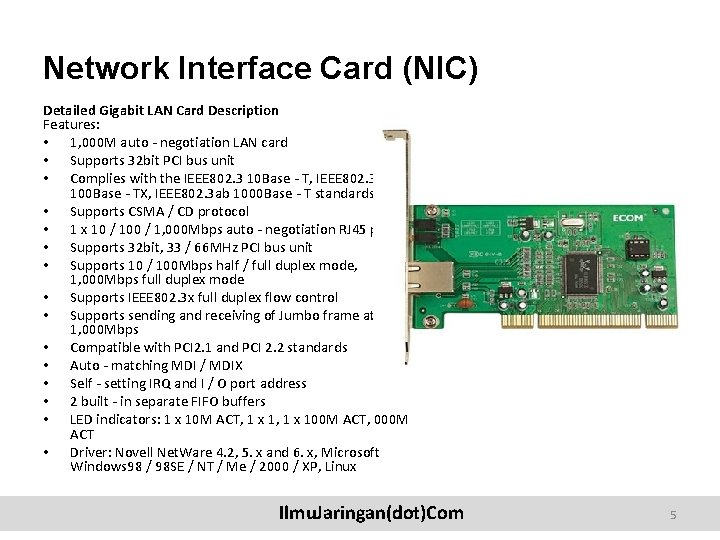

Network Interface Card (NIC) Detailed Gigabit LAN Card Description Features: • 1, 000 M auto - negotiation LAN card • Supports 32 bit PCI bus unit • Complies with the IEEE 802. 3 10 Base - T, IEEE 802. 3 u 100 Base - TX, IEEE 802. 3 ab 1000 Base - T standards • Supports CSMA / CD protocol • 1 x 10 / 100 / 1, 000 Mbps auto - negotiation RJ 45 port • Supports 32 bit, 33 / 66 MHz PCI bus unit • Supports 10 / 100 Mbps half / full duplex mode, 1, 000 Mbps full duplex mode • Supports IEEE 802. 3 x full duplex flow control • Supports sending and receiving of Jumbo frame at 1, 000 Mbps • Compatible with PCI 2. 1 and PCI 2. 2 standards • Auto - matching MDI / MDIX • Self - setting IRQ and I / O port address • 2 built - in separate FIFO buffers • LED indicators: 1 x 10 M ACT, 1 x 100 M ACT, 000 M ACT • Driver: Novell Net. Ware 4. 2, 5. x and 6. x, Microsoft Windows 98 / 98 SE / NT / Me / 2000 / XP, Linux Ilmu. Jaringan(dot)Com 5

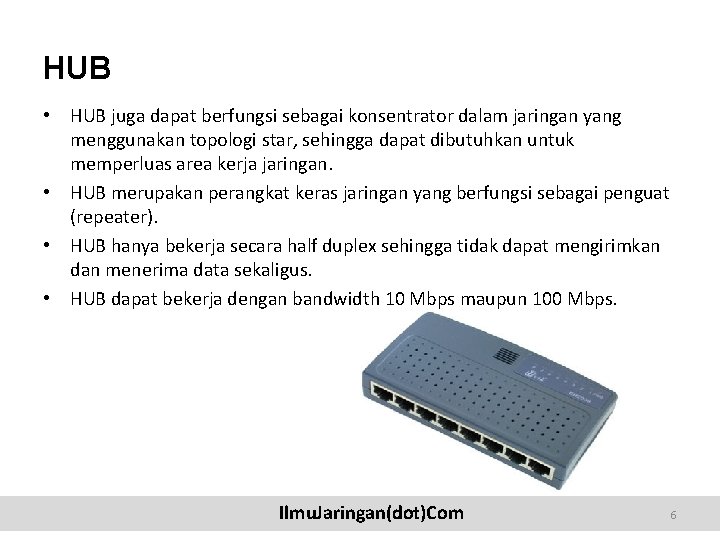

HUB • HUB juga dapat berfungsi sebagai konsentrator dalam jaringan yang menggunakan topologi star, sehingga dapat dibutuhkan untuk memperluas area kerja jaringan. • HUB merupakan perangkat keras jaringan yang berfungsi sebagai penguat (repeater). • HUB hanya bekerja secara half duplex sehingga tidak dapat mengirimkan dan menerima data sekaligus. • HUB dapat bekerja dengan bandwidth 10 Mbps maupun 100 Mbps. Ilmu. Jaringan(dot)Com 6
HUB Hub sebagai konsentrator jaringan Ilmu. Jaringan(dot)Com 7
HUB Hub sebagai repeater 100 meter 200 meter Ilmu. Jaringan(dot)Com 8
HUB tidak dapat menganalisa sebuah frame yang diterimanya, sehingga bila HUB menerima frame, maka frame tersebut akan disebar ke seluruh port, sehingga rawan terjadi tabrakan (collision). Send data to C aa-aa-aa bb-bb-bb Discard cc-cc-cc Accept Ilmu. Jaringan(dot)Com dd-dd-dd Discard 9
Switch • Switch merupakan perangkat yang memiliki peran yang sama dengan HUB. • Switch memiliki tabel CAM (Cable Addressable Content) yang berguna pada saat akan meneruskan frame. • Dengan melihat CAM Table, Switch dapat menentukan ke port mana sebuah frame akan diteruskan, sehingga kemungkinan collision dapat dihindari. Ilmu. Jaringan(dot)Com 10

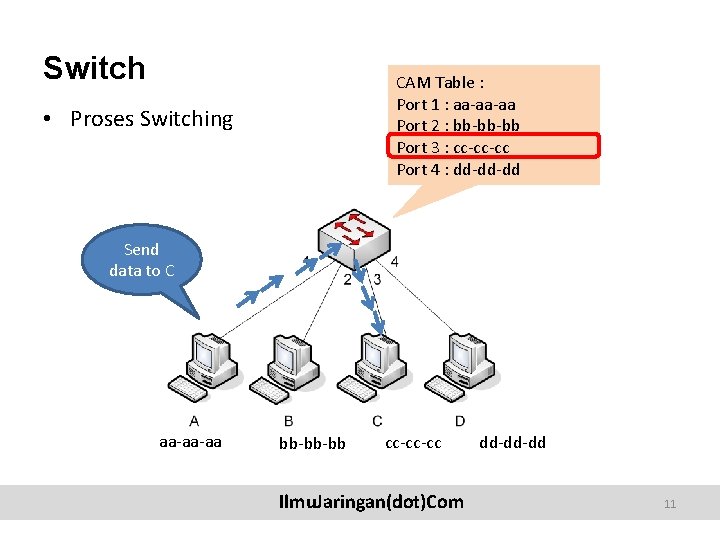

Switch • Proses Switching Send data to C aa-aa-aa CAM Table : Port 1 : aa-aa-aa Port 2 : bb-bb-bb Port 3 : cc-cc-cc Port 4 : dd-dd-dd bb-bb-bb cc-cc-cc Ilmu. Jaringan(dot)Com dd-dd-dd 11
Switch dapat dikategorikan menjadi 2, yaitu : • Manageable Switch, Switch yang dapat dikonfigurasikan, biasanya dilengkapi dengan protokol-protokol tambahan yang dapat meningkatkan kinerja dalam jaringan, misalnya Virtual LAN, Spanning Tree Protocol, dan lain-lain • Unmanageable Switch, Switch yang tidak dapat dikonfigurasikan, umumnya hanya memiliki fitur-fitur standar Ilmu. Jaringan(dot)Com 12

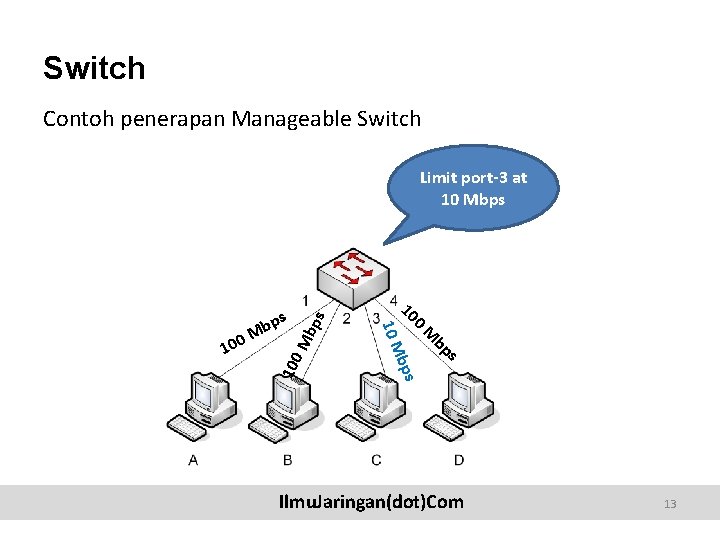

Switch bp s M 100 bps 10 M Contoh penerapan Manageable Switch Limit port-3 at 10 Mbps 10 s 0 p b M M bp 0 10 s Ilmu. Jaringan(dot)Com 13
Switch Contoh spesifikasi Switch : • • Ports : 24 -10/100 Mbps RJ-45 Auto-sensing ports Media interfaces : Auto MDI/MDIX adjustment for all ports Manageable : Unamanaged Switching features : • Inexpensive Fast Ethernet solution for SOHO/SMB • Auto MDI/MDIX crossover for all ports • Store-and-forward switching scheme • Full/half-duplex for Ethernet/Fast Ethernet speeds • IEEE 802. 3 x Flow Control • Plug-and-play installation Ilmu. Jaringan(dot)Com 14
Switch Ports Media interfaces RJ 45 Manageable Yes Switching features 8 10/1000 Mbps Auto-Negotiation RJ 45 ports (Auto MDI/MDIX) 1 Gigabit SFP port Quick and easy setup with Web-based management Supports Port-Based VLAN and IEEE 802. 1 Q Tag VLAN Supports Port Bandwidth Control Supports Port Trunking Supports the configuration function of Port Security, Broadcast Storm Control and Port Mirror Supports Static MAC address and filtering MAC address management Supports Virtual Cable Test Supports Static Port Priority and IEEE 802. 1 p Class of Service (Co. S) with 4 -level priority queuing Supports firmware upgrade, configuration backed up and restored Rack-mountable steel case Internal power supply Ilmu. Jaringan(dot)Com 15
Switch - Enterprise Switch Ilmu. Jaringan(dot)Com 16
Router • Router merupakan perangkat jaringan yang sanggup menganalisa sebuah paket dan frame secara lebih detail (melebihi kemampuan Switch). • Router memiliki paling sedikit dua buah Network Interface Card. Beberapa router memiliki interface wireless (tanpa kabel), router jenis ini sering disebut Wireless Router • Fungsi utama dari Router adalah menghubungkan beberapa buah jaringan yang berbeda (berbeda pengalamatan dan berbeda teknologi). Ilmu. Jaringan(dot)Com 17
Router Contoh penerapan Router pada saat menghubungkan dua network yang berbeda pengalamatan. Network 192. 168. 10. 0 Network 192. 168. 20. 0 Ilmu. Jaringan(dot)Com 18
Router Selain memiliki MAC Table (seperti Switch), Router juga memiliki Routing Table = ether 1 : 192. 168. 10. 0 ether 2 : 192. 168. 20. 0 CAM Table = ether 1 : aa-aa-aa ether 1 : bb-bb-bb ether 2 : cc-cc-cc ether 2 : dd-dd-dd Network 192. 168. 10. 0 Network 192. 168. 20. 0 Ilmu. Jaringan(dot)Com 19

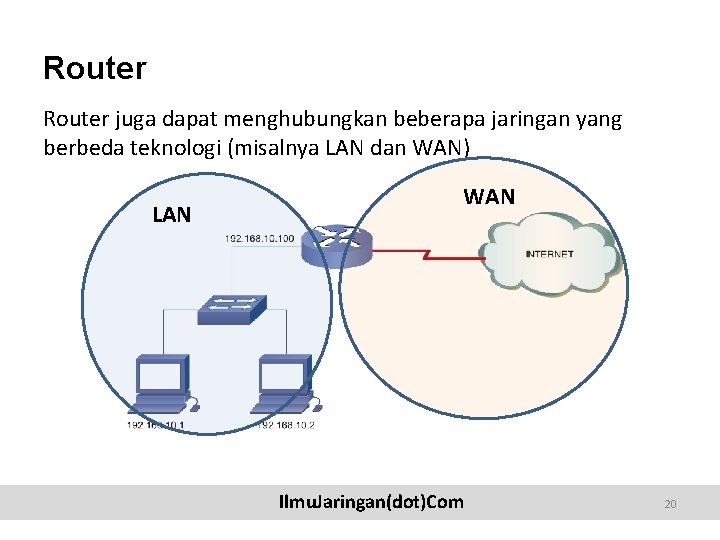

Router juga dapat menghubungkan beberapa jaringan yang berbeda teknologi (misalnya LAN dan WAN) LAN WAN Ilmu. Jaringan(dot)Com 20

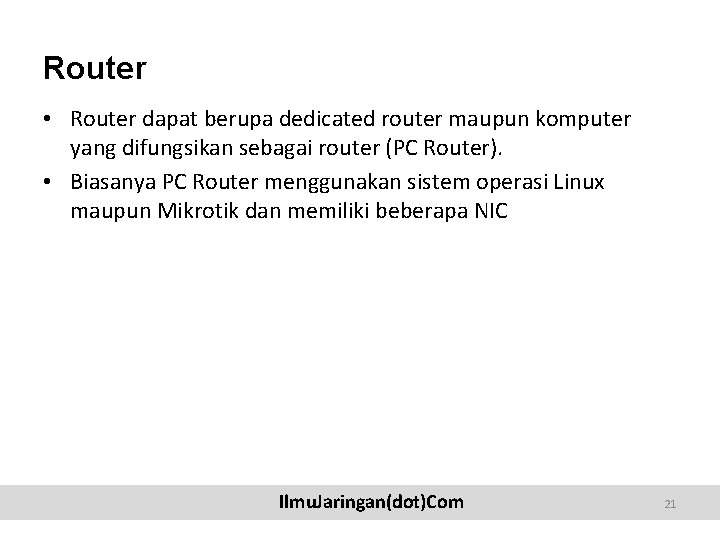

Router • Router dapat berupa dedicated router maupun komputer yang difungsikan sebagai router (PC Router). • Biasanya PC Router menggunakan sistem operasi Linux maupun Mikrotik dan memiliki beberapa NIC Ilmu. Jaringan(dot)Com 21

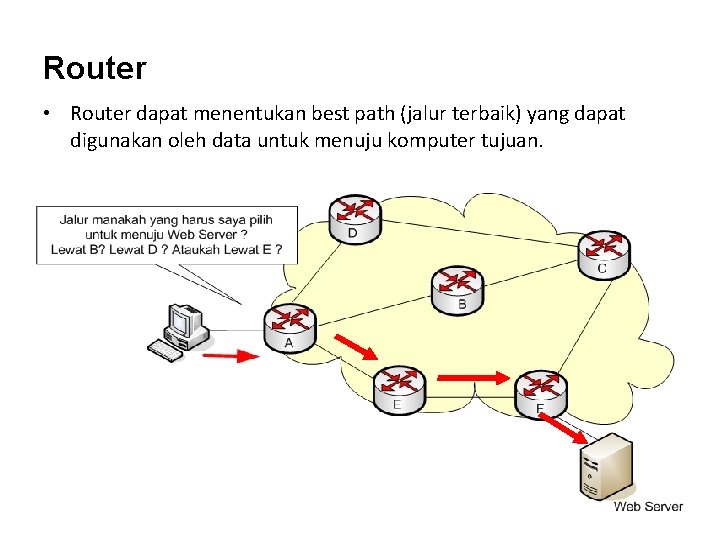

Router • Router dapat menentukan best path (jalur terbaik) yang dapat digunakan oleh data untuk menuju komputer tujuan.

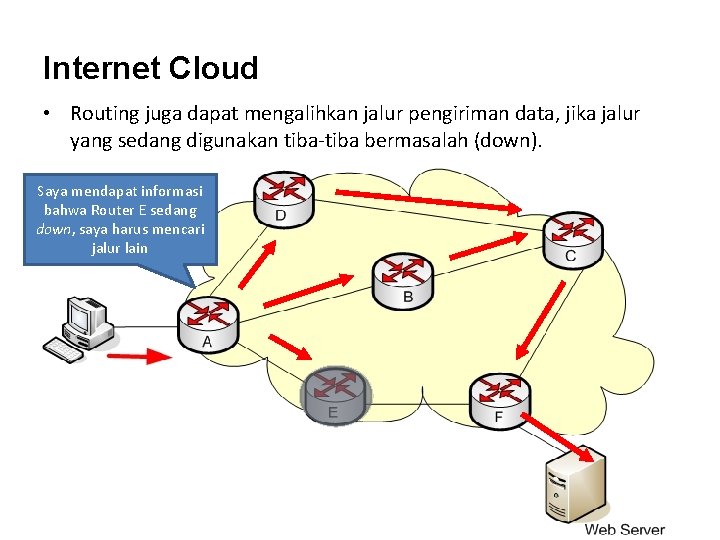

Internet Cloud • Routing juga dapat mengalihkan jalur pengiriman data, jika jalur yang sedang digunakan tiba-tiba bermasalah (down). Saya mendapat informasi bahwa Router E sedang down, saya harus mencari jalur lain

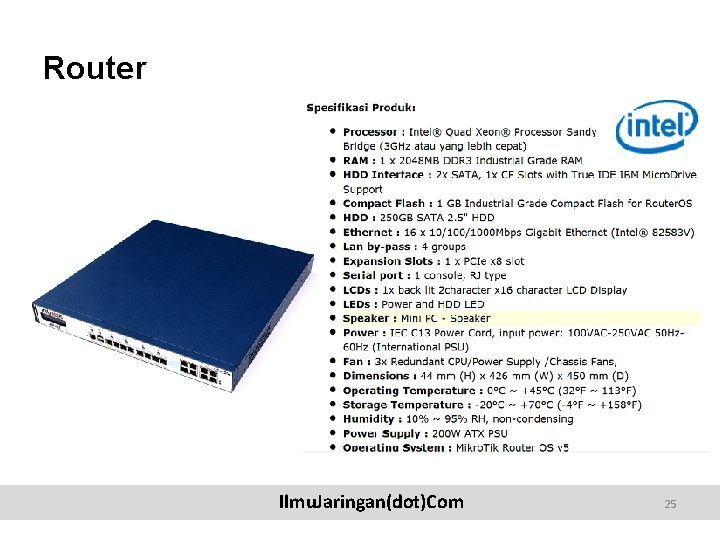

Router Contoh spesifikasi router Ilmu. Jaringan(dot)Com 24
Router Ilmu. Jaringan(dot)Com 25
Router – enterprise class Ilmu. Jaringan(dot)Com 26

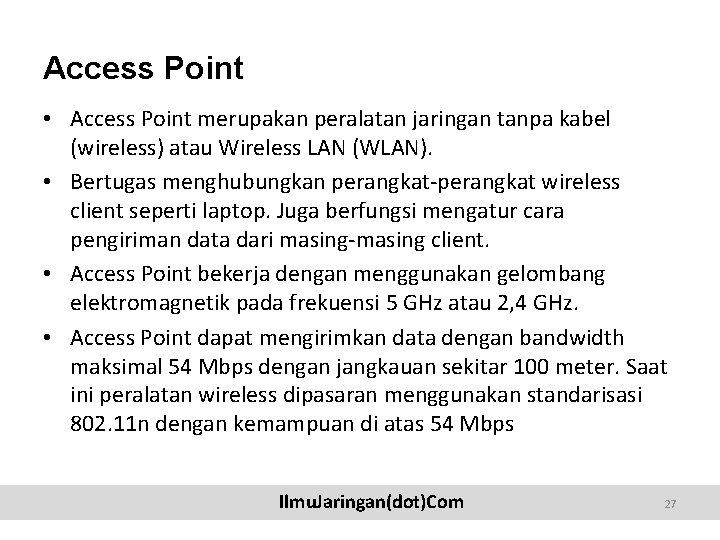

Access Point • Access Point merupakan peralatan jaringan tanpa kabel (wireless) atau Wireless LAN (WLAN). • Bertugas menghubungkan perangkat-perangkat wireless client seperti laptop. Juga berfungsi mengatur cara pengiriman data dari masing-masing client. • Access Point bekerja dengan menggunakan gelombang elektromagnetik pada frekuensi 5 GHz atau 2, 4 GHz. • Access Point dapat mengirimkan data dengan bandwidth maksimal 54 Mbps dengan jangkauan sekitar 100 meter. Saat ini peralatan wireless dipasaran menggunakan standarisasi 802. 11 n dengan kemampuan di atas 54 Mbps Ilmu. Jaringan(dot)Com 27
Access Point • Access Point merubah frame ethernet menjadi frame Wireless LAN (WLAN) wlan frame ethernet frame Ilmu. Jaringan(dot)Com 28
Access Point • PC Connectivity 10/100 M Auto-Sensing RJ 45 Port(Auto MDI/MDIX) • Wifi Signal Capability Standards IEEE 802. 11 g, IEEE 802. 11 b, IEEE 802. 3 u • Work Mode Wireless Access Point (AP) • Frequency Range 2. 4 GHz ~ 2. 462 GHz • Wireless Security Wi-Fi Protected Access™ 2 (WPA 2), 64/128 Bit WEP, Wireless MAC Filtering, Disable SSID Broadcas • Antenna Type Dual External Omni-directional Antenna (4 d. Bi) - Detachable Antenna Support • Wireless Transmit Power 802. 11 g (13. 5 +/- 2 d. Bm), 802. 11 b (16. 5 +/- 2 d. Bm) @ Normal Temp Range • Operating Temperature 0¡ãC ~ 40¡ãC (32¨H ~ 104¨H) • Operating Humidity 10% ~ 85% RH non condensation • Storage Temperature -40¡ãC ~ 70¡ãC (-40¨H ~ 158¨H) • Storage Humidity 5% ~ 90% RH non condensation • Max. Access Client 1 - 13 Operating Channel Ilmu. Jaringan(dot)Com 29

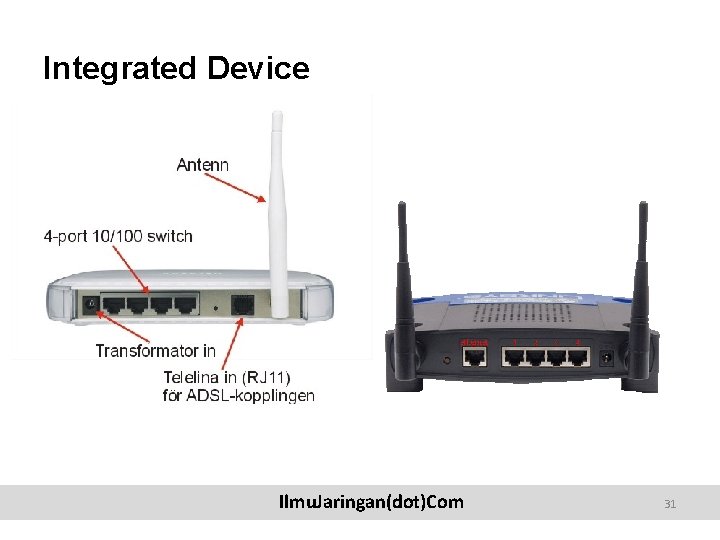

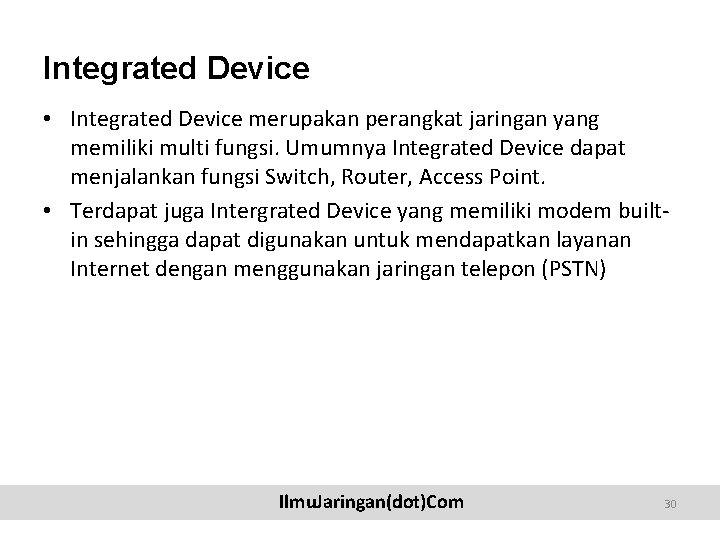

Integrated Device • Integrated Device merupakan perangkat jaringan yang memiliki multi fungsi. Umumnya Integrated Device dapat menjalankan fungsi Switch, Router, Access Point. • Terdapat juga Intergrated Device yang memiliki modem builtin sehingga dapat digunakan untuk mendapatkan layanan Internet dengan menggunakan jaringan telepon (PSTN) Ilmu. Jaringan(dot)Com 30
Integrated Device Ilmu. Jaringan(dot)Com 31
Summary • Untuk membangun jaringan yang terdiri dari beberapa komputer, diperlukan HUB atau Switch. • Switch bekerja lebih baik dari HUB • Untuk menghubungkan suatu jaringan dengan jaringan yang berbeda pengalamatan dan teknologi dibutuhkan router. • Router dapat memilihkan jalur terbaik (best path) untuk mencapai host tujuan • Access Point dibutuhkan untuk membangun jaringan wireless. • Integrated device merupakan gabungan beberapa perangkat jaringan. Ilmu. Jaringan(dot)Com 32
