Basic Knowledge CATV Community Antenna Television and HFC

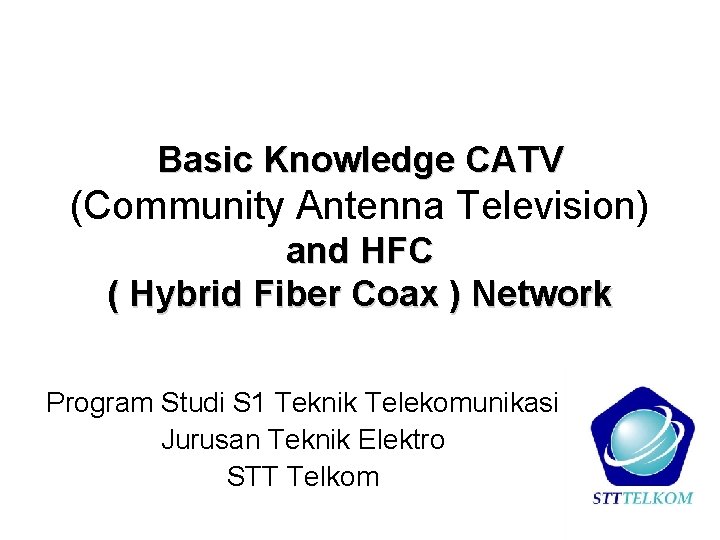

Basic Knowledge CATV (Community Antenna Television) and HFC ( Hybrid Fiber Coax ) Network Program Studi S 1 Teknik Telekomunikasi Jurusan Teknik Elektro STT Telkom

Outline • CATV • Overview of HFC Network • Elements of HFC Network – Optical parts – Coaxial parts

(Community Antenna Television) Pengertian CATV : Persepsi awal : • Pemakaian bersama (komunitas) antena TV. • Hanya digunakan untuk mengatasi penerimaan signal TV pada suatu area. kesulitan Persepsi saat ini : CATV saat ini berkembang sebagai jaringan yang mampu menyalurkan berbagai layanan gambar (video) baik broadcast maupun interaktif

• • • Poor frequency response. Some part of the received band had notably lower levels than other parts. This is particularly true as the frequency increases. In other words, there was fairly severe amplitude distortion. Thus equalization became necessary. The mixing of two or more RF signals in the system caused intermodulation products and “beats” (harmonics), which degraded reception. When these TV signals carried modulation, cross-modulation (Xm) products degraded or impaired reception.

PEMAKAIAN ANTENA SECARA BERSAMA • Qualitas signal tinggi. • Diperlukan kabel yang panjang dan amplifier. • Beaya ditanggung bersama. ANTENNA & AMPLIFIER COAX (CCDS)

Program CATV dikatagorikan menjadi : • • LOCAL CHANNELS INTERNATIONAL CHANNELS Dengan muatan : • • Documentary, entertainment & science Movie Channels Music Channels Children Channels Sport Channels News Channels Common Channels

Broadcast analogue services : • Broadcast TV analog. • Broadcast audio analog. Digital broadcast services : • Digital Video Broadcast (DVB) : video, audio, data. • Near Video on Demand (NVo. D) • Pay per view Service. • Pay per Channel Service. Cable Telephony based on Packet Cable High Speed data Services : • Fast Internet Access • Data Over Cable Services • Community LAN Services Interactive Multimedia Services • Video On Demand. • Karaoke On Demand. • Audio On Demand. • Interactive Games. • Telemedicine. • Teleworking. • Telemeeting. • Telelearning. • Interactive Home Shopping. • Electronic Commerce. Value Added Services

Tahap awal : Mulai Triwulan IV 2000 ¬ Pay TV : 3 Basic Channels 3 Premium Channels High Speed Internet + Telephone Tahap berikutnya : 2001 - 2004 ¬ Pay TV : High Speed Internet ® Interactive Services – pay per view (PPV) – Near Video on Demand (NVo. D) – Home shopping

Berbasis : Note : HFC FTTH FTTC LMDS MMDS • Kabel (Coaxial, Pair cable) • Optik (HFC, FTTH, FTTC) • Wireless (Satelit, LMDS, MMDS) = Hybrid Fiber Coax = Fiber To The Home = Fiber To The Curb = Local Multipoint Distribution System = Multichannel Multipoint Distribution System

TYPE POTENTIAL DISTANCE (KM) BANDWIDTH (MHz) Copper 10 Coax 1, 000 Fiber 25, 000 1 -2 1 - 10 100

ITEM ADSL HFC FTTH Beaya perangkat Relatif tinggi Relatif murah Tinggi Beaya penggelaran Relatif Murah Tinggi Sangat tinggi Time to Market Paling cepat Lama Kemudahan migrasi (antisipasi kebutuhan BW) Terbatas sampai 8 Mbps Lebih fleksibel (10 Mbps) dan dapat bermigrasi ke FTTH Sangat fleksibel dengan BW yang sangat lebar Kesesuaian dengan layanan saat ini Sesuai Berlebihan Kemudahan operasional Paling mudah Sulit

(REMOTE SITE) TWISTED PAIR NETWORK PRODUCTION STATION KROWTEN NOITCUDORP NOITATS LACOL VT ETAILIFFA NOITATS

Traditional TV distribution with cable service ETOMER( NETWORK)ETIS PRODUCTION STATION KROWTEN NOITCUDORP NOITATS ED LACOL VT ETAILIFFA NOITATS

Traditional cable TV distribution with other video services e. g. Pay per view ETOMER( NETWORK )ETIS PRODUCTION STATION KROWTEN NOITCUDORP NOITATS TED R LACOL VT ETAILIFFA NOITATS

Struktur Jaringan terdiri dari Head end, kabel coaxial sebagai jaringan distribusi dilengkapi dengan cascade amplifier, dan Customer Interface Unit di lokasi pelanggan. Kapasitas dan jarak jangkauan terbatas

Mengambil signal TV dari Sumber kemudian di”broadcast melalui jaringan kabel Head End Cable coaxial with amplifier Amp Amp

• Menggunakan jaringan kabel eksisting • Sangat dipengaruhi oleh karakteristik pair kabel • Diperlukan VDSL) • Kapasitas terbatas perangkat dan jarak tambahan (ADSL, jangakauan sangat

Setup box ADSL Elect VIP T 1 s/E 1 s Digital Crossconnect system Twisted pair ADSL Elect T 1 s/E 1 s Setup box ADSL Elect Twisted pair Host digital terminal Fiber TV Optical Network Unit VIP = Video Information Provider Setup box ADSL Elect Twisted pair ADSL Elect TV

SYSTEM IMPAIRMENTS AND PERFORMANCE MEASURES • A CATV headend places multiple TV and FM (from 30 to 125) carriers on a broadband coaxial cable trunk and distribution system. • The objective is to deliver a signal-to-noise ratio (S/N) of 42– 45 d. B at a subscriber’s TV set.

d. Bm. V and Its Applications in CATV • • We define 0 d. Bm. V as 1 m. V across 75 ohm impedance. Note that 75 is the standard impedance of CATV, coaxial cable, and TV sets. the electrical power law, we have where Pw is the power in watts, E the voltage in volts, and R the impedance, 75 ohm By definition, then, 0. 0133 W = +60 d. Bm. V • If 0 d. Bm. V = 0. 0133 × 10− 6 W and 0 d. Bm = 0. 001 W, and gain in d. B = 10 log(P 1/P 2), or, in this case, 10 log[0. 001/(0. 0133 × 10− 6)], then 0 d. Bm = +48. 76 d. Bm. V.

d. Bm. V and Its Applications in CATV • Remember that, when working with d. B in the voltage domain, we are working with the E 2/R relationship, where R = 75. With this in mind the definition of d. Bm. V is

Thermal Noise in CATV Systems • To calculate the noise voltage, en, use the following formula:

Thermal Noise in CATV Systems • Let the bandwidth, B, of an NTSC TV signal be rounded to 4 MHz. The open circuit noise voltage for a 75 resistor is • a 2. 2 -μV noise generating source (resistor) connected to a 75(noiseless) load. Only half of the voltage (1. 1 μV) is delivered to the load. Thus the noise input to 75 is 1. 1 μV or − 59 d. Bm. V. This is the basic noise level, the minimum that will exist in any part of a 75 CATV system.

Signal-to-Noise Ratio (S/N) Versus Carrier-to-Noise Ratio (C/N) in CATV Systems • S/N can be related to C/N on CATV systems as • with an NTSC 4. 2 -MHz TV signal. Adding noise weighting improvement (6. 8 d. B), we find • With most CATV systems, coaxial cable trunk amplifiers are identical. This, of course, eases noise calculations. We can calculate the noise level at the output of one trunk amplifier. This is where NF is the noise figure of the amplifier in decibels.

Signal-to-Noise Ratio (S/N) Versus Carrier-to-Noise Ratio (C/N) in CATV Systems • In the case of two amplifiers in cascade (tandem), the noise level (voltage) is • If we have M identical amplifiers in cascade, the noise level (voltage) at the output of the last amplifier is

Example 1 • A CATV system has 30 amplifiers in tandem; each amplifier has a noise figure of 7 d. B. Assume that the input of the first amplifier is terminated in 75 resistive. What is thermal noise level (voltage) at the last amplifier output? • For carrier-to-noise ratio (C/N) calculations, we can use the following procedures. To calculate the C/N at the output of one amplifier,

Example 2 • If the input level of a CATV amplifier is +5 d. Bm. V and its noise figure is 7 d. B, what is the C/N at the amplifier output? • With N cascaded amplifiers, we can calculate the C/N at the output of the last amplifier, assuming all the amplifiers are identical, by the following equation:

Example 3 • Determine the C/N at the output of the last amplifier with a cascade (in tandem) of 20 amplifiers, where the C/N of a single amplifier is 62 d. B.

DIGITAL TRANSMISSION OF CATV SIGNALS

TWO-WAY CATV SYSTEMS • CATV spectrum based on Ref. 1, showing additional upstream and downstream services. Note the imbalance between upstream and downstream. • CATV spectrum with equal upstream and downstream bandwidth for other services.

TWO-WAY VOICE AND DATA OVER CATV SYSTEMS BASED ON THE DOCSIS 2. 0 SPECIFICATION • Data over Cable Service Interface Specification (DOCSIS) is a family of specifications that permits CATV systems to have two-way capability: voice, data, and broadcasttype television downstream and data and voice upstream.

• Jaringan transmisi broadband yang merupakan gabungan dari sistem transmisi optik sebagai transport dan kabel coaxial sebagai saluran distribusi ke pelanggan. • Dapat diupgrade sesuai dengan kebutuhan layanan dan penetrasi pelanggan, seperti misalnya jumlah dan macam layanan yang diinginkan pelanggan. • Menyediakan Integrated services baik broadcast maupun interaktif bagi pelanggan TV Cable. • Jenis layanan lebih beragam, berupa ; video, POTS, internet dan lainnya, untuk pelanggan residential, recreational, private institution, pusat bisnis, dll.

Node Other Network Hub Optical Distribution Node Optical Transport Coaxial Distribution Headend Coaxial Drop Node d pee rk o hs Hig l N etw ita Dig

• Adalah jaringan transmisi Broadband yang merupakan gabungan antara fiber optik dan pair kabel. • Dalam prakteknya kabel optik bisa total atau partial • Menggunakan jaringan eksisting. • Jangkauan luas sedangkan kemampuan tergantung dengan modus aplikasi serta kemampuan perangkat yang diintegrasikan.

SERVICE CENTRE FTTB RT CT (TKO) Subscriber OLT ONU (TKO) CT OLT RT ONU x-DSL Line COT : Central Terminal : Optical Line Terminal : Remote Terminal : Optical Network Unit : x-Digital Subscriber : Central Office Terminal ONU (TKO) x-DSL (COT) x-DSL (RT) FTTC FTTH

n Satelit merupakan repeater tunggal yang berfungsi memperkuat dan menyebarkan signal TV ke seluruh area layanan n Mempunyai Coverage yang sangat luas. n Disisi pelanggan dilengkapi dengan setasiun bumi mini/mikro sebagai penerima signal dari satelit. n Dapat dengan mudah menjangkau daerah yang sulit dijangkau jaringan TV dengan media fisik.

SATELLITE Head End

* TV Analog Broadcast * Radio FM Broadcast Sinyal Upstream TV Digital Broadcast (Pay Per Channel, Pay Per View, NVOD) Sinyal Downstream 330 30/47 42/51 50/71 65/88 * Telepon * Data * Vo. D * * 450 750 550 Telepon Data Vo. D (sinyal kontrol) Network management HFC * Telepon * Data * Vo. D TV Analog Broadcast 862 F (MHz)

Downstream Band frekuensi yang digunakan mengirimkan informasi (TV analog, TV digital, Telepon, Data, Vo. D) dari Headend ke pelanggan. Rentang frekuensi yang digunakan oleh sinyal downstream adalah 47/51/71/88 - 862 MHz. Upstream Band frekuensi yang digunakan mengirimkan informasi (telepon, data, Network management) dari pelanggan ke Headend. Normalnya pada rentang 5 - 42 MHz untuk sistem US dan rentang 5 - 65 MHz untuk sistem Eropa.

• • • Kanal televisi standar mempunyai spektrum RF 6 MHz. Sistem kabel tradisional dengan bandwidth down-stream 400 MHz ( 50 - 450 MHz) bisa menyalurkan 60 kanal TV analog Untuk sistem HFC dengan bandwidth downstream 700 MHz (50 - 750 MHz) bisa menyalurkan 110 kanal TV analog. Satu kanal TV downstream bisa digunakan untuk data kecepatan 27 Mbps dengan modulasi 64 QAM dan bisa ditingkatkan sampai kecepatan 36 Mbps dengan modulasi 128 QAM. Kanal upstream bisa mengirim data 500 kbps - 10 Mbps dari pelanggan-pelanggan menggunakan modulasi 16 QAM atau QPSK (bergantung pada besar spektrum yang dialokasikan untuk layanan).

• • • Jaringan HFC dikembangkan dari sistem distribusi kabel coaxial yang digunakan pada industri CATV. Transmisi Serat Optik berfungsi sebagai Trunking. Kabel coaxial digunakan untuk distribusi ke jaringan pelanggan-pelanggan.

• • • Jaringan kabel Serat Optik mempunyai bentuk Star atau Ring. Jaringan kabel Coaxial mempunyai bentuk Tree/Branch. Jaringan HFC dirancang tidak hanya mendistribusikan layanan program TV tetapi juga untuk layanan data, telepon dan multi-media. Sinyal yang dikirim dari Headend ke Pelanggan disebut sinyal Downstream, sedangkan sinyal yang dikirim dari Pelanggan ke Headend disebut Upstream (return path). Jaringan HFC dikelola dan dikontrol dengan sistem NMS.

Jaringan lain HUB 1 Headend Optical Transport Optical Distribution Coaxial Distribution Subcriber Drop 3 2 d rk ee o Sp etw gh l N Hi gita Di 1. 2. 3. 4. Node 4

Optical Transport • Headend ke HUB • Point-to-Point Optical Distribution • Headend/Hub ke Node • Point-to-Multipoint Coaxial Distribution • Service Area • Trunk plant • Feeder Plant Subscriber Drop • TAP ke Terminal Pelanggan

PH SH FN SH PH FN HE FN SH PH Keterangan : HE = Head End PH = Primary Hub DH = Sub Hub FN = Fiber Node Jaringan Fiber (Star) Jaringan Coax (Tree)

Segmen 1 Headend ke Hub Headend Segmen 1 Segmen 2 Segmen 3 Segmen 4 Segmen 5 Segmen 2 Hub ke Fiber Node HUB : Optical Transport : Optical Distribution : Coaxial Distribution : Tap Amplifier : Subcriber Drop Segmen 3 Trunk Amp Segmen 4 Bridger Amp Fiber Node Segmen 5

Headend • • • Hub Disebut “Optical Transport Link” Mampu melewatkan beban penuh sinyal melalui jarak 48 s/d 65 km tanpa mengalami degradasi yang berarti Biasanya untuk Analog ; tetapi bisa juga untuk Digital. Khususnya untuk hubungan Jarak Jauh. Mengirimkan sinyal dengan kualitas mendekati kualitas Headend diperlukan untuk segmen ini untuk melayani 10. 000 pelanggan atau lebih bergantung dari link ini.

Hub • • • Optical Node Power supply Teknologi Optik Analog Link dengan jarak pendek, biasanya radius sekitar 3, 2 km, sehingga link Hub-ke-Node mempunyai rentang 3, 2 s/d 6, 5 km. Untuk saat ini, link ini kebanyakan menggunakan laser Amplitudo Modulasi (AM). Penyisipan suplai tegangan (power inserter) untuk Coaxial Amplifier Mengirimkan sinyal Analog RF ke Jaringan Coaxial.

Trunk Amplifier Node Taps Bridger Amplifier Drop

Arsitektur jaringan coaxial dirancang dengan nama berbeda : • Fiber-to-Feeder (FTF) • Fiber-to-the-Serving Area (FSA) • Optical Serving Area (OSA) Jaringan coaxial terdiri dari tiga segment : • Trunk • Bridger • Line Extender

( Fiber to Feeder ) Fiber Node • Jaringan Coaxial passive • 30 - 100 pelanggan • Radius < 100 m

( Fiber to the Serving Area ) Fiber Node • Jaringan Coaxial aktif • 100 - 500 pelanggan • Radius 100 - 500 m

( Optical Serving Area ) Fiber Node HUB Fiber Node

Hub Distribusi Fiber analog Head End Bridger amplifier Line extender amplifier Fiber Node Trunk amplifier Line extender amplifier Bridger amplifier

Fiber Node • • Trunk Amplifier Menyalurkan sinyal dari Fiber Node ke Distribusi Coaxial. Cakupan service area < 600 meter. Struktur jaringan trunk bisa dikembangkan. Mempunyai penguatan (gain) 28 - 31 d. B.

Bridger Amplifier • • • Tap Bridger amplifier berfungsi untuk menguatkan dan mendistribusikan sinyal amplifier trunk ke beberapa jaringan pelanggan. Biasanya bridger amplifier menyatu dengan trunk amplifier dalam satu blok amplifier. Bridger amplifier mempunyai nilai gain maksimum 37 d. B.

Tap Amplifier Line Extender • Merupakan amplifier terakhir yang akan mensuplai sinyal ke pelanggan melalui Tap. • Amplifier Line Extender biasanya tipenya sama dengan amplifier Bridger mempunyai nilai output level yang besar (Gain maksimum 35 d. B).

• • Menghubungkan terminal pelanggan dengan sistem feeder Terbagi atas dua bagian : • Outside wiring • Inside wiring Tap Terminal Pelanggan Outside wiring Inside Wall outlet wiring

n Head End n Distribution Hub n Fiber Node n Jaringan Coaxial n Jaringan Drop Pelanggan

• Mengumpulkan dan mengolah informasi (broadcast kanal TV, telepon, data, VOD) dari bermacam-macam sumber ( satelit, microwave, studio, sinyal off air) untuk didistribusikan ke pelanggan-pelanggan melalui jaringan. • Merupakan pusat operasi dan administrasi jaringan HFC.

Terdapat 3 fungsi utama Headend : • Pusat Pengendalian • Reception (dari berbagai sumber) • Conditioning (Modulasi, Converter, dll) • Combining (multiplex).

• • Antena parabola dan LNBC Divider / Splitter Satellite Receiver Modulator Combiner Cable Router Cable Telephony Optoelectronic

tileta. S NTSP Broadcast TV dnedae. H ecivre. S redivor. P

LNBC Mod Rec. Sat Mod LNBC Forward Path Transmitter Combiner Rec. Sat Mod PSTN Cable Router Mod Cable Telephony Mod DEM Divider INTERNET Network Management Return Path Receiver FN Fiber Dist Panel

3, 7 - 4, 2 GHz LNA 1 st Down Converter 950 - 1450 MHz Low Noise Block Down Converter (LNBC) 0 - 4, 5 MHz 2 nd Down Converter Video Processor Video Baseband signal 70 MHz Frequency Discriminator Audio Discriminator 6, 8 MHz Satellite Receiver Audio

Main video input Alt video input Video input swicth Video Modulator Converter & Amplifier Audio input Audio Modulator Vestigial side band filter BPF RF output

Perangkat Optoelectronic terdiri dari : • Forward Path Transmitter • Return Path Receiver • Remote Monitoring

Contoh Specification Optical Specification Wavelength, nm Fiber type Optical Return Loss, d. B Optical Output Power, d. Bm RF Specification Passband, MHz Input impedance, ohms Return Loss, d. B min, 40 -870 MHz Gain Slope, d. B RF Monitor Point Accuray, d. B Level Stability, d. B 1310 10 Single Mode 55 2 to 16 40 to 870 75 16 0 0. 5 - 20 0. 75

Contoh Specification (lanjutan) Performance Specification RF input level, d. Bm. V/channel CTB, - d. Bc, max CSO, - d. Bc, max XMOD, - d. B, max Spurious signal, - d. Bc CNR, d. B 80 channels 15. 0 67 64. 5 64 > 65 52. 0 96 channels 14. 0 66. 5 64. 5 63 > 65 51. 5 110 channels 13. 5 66 64 63 > 65 51. 0

Contoh Specification Optical input power Wavelength, nm Fiber type Optical Return Loss, d. B RF Specification Passband, MHz Input impedance, ohms RF output level, d. Bm. V/channel RF output return loss, d. B, min RF output level adjustment range, d. B Gain slope, d. B RF monitor point accuracy, d. B RF output level stability, d. B - 17 to + 5 1290 to 1600 Single Mode 55 5 to 300 75 35 16 0 to 32 0 to 0. 75 - 20 0. 75

• • Distribution Hub mempunyai fungsi mendistribusikan signal ke beberapa lokasi dengan media fiber optik. Untuk jaringan HFC yang kecil cukup menggunakan satu atau dua distribution Hub. Sedangkan untuk jaringan HFC yang cukup besar, Distribution Hub terbagi atas Main Hub (MH) dan Sub Hub (SH). Variasi jarak distribution Hub adalah sbb : Head End - MH MH - SH SH - FN 60 km 20 km 10 km 50 km 30 km 10 km 40 km 10 km

• Di dalam DH signal yang datang dikuatkan dipecah (splitted) dengan level yang disyaratkan oleh ODN. • Di dalam DH terdapat Penerima optik, Electrical splitter, Driver Amplifier, dan Optical amplifier. Karakteristik Umum DH : Parameter Value Optical wavelength Electrical Freq. Range Electrical Splitter CSO ratio CTB ratio Noise Figure 1310 ± 20 nm/1550 ± 30 nm 50 - 862 MHz 8 - ways 79 d. B 76 d. B 8, 8 d. B

E Dari Head End Splitter O E E O O Ke Fiber Node

• • • Merupakan interface antara saluran optik dengan coaxial. Terdiri Optical Transceiver (Optical/electrical converter) dan coaxial amplifier. Dipasang outdoor atau indoor. Interface antara FN-DH menggunakan 1 atau 2 fiber tergantung dari jenis service yang diberikan dan mekanisme supervisi yang digunakan. Koneksi antara fiber dengan DH Interface menggunakan optical connector FC-APC connector.

1. Optoelectronic - Transmitter - Receiver - Penguat RF 2. Power Inserter

O O E E Filt Dip TP O O E E RF Electronic Module

Lokasi Fiber Node ( FN )

Contoh Spesiifikasi Fiber Node Type FOX 236/336 Node C-Cor Forward Path Receiver Fiber type Nominal Optical input Power Level Range Wavelength Forward RF Specification RF coverage Impedance Testpoints CNR at 0 d. Bm optical input Power consumption Single mode 0 d. Bm - 3 to + 2 d. Bm @ 47 d. Bm. V output 1280 nm to 1600 nm 47/54/70/85 to 862 MHz 75 ohm - 20 d. B > 56 d. B 50 W

Performance Specification Output level for 66 d. B CTB performance > 107 d. B V > 47 d. Bm. V 64 d. B CSO performance > 107 d. B V > 47 d. Bm. V 102 d. B V 42 d. Bm. V Recommended Operation level Return Path Transmitter Band coverage High performance FP lasers High performance Uncooled isolated DFB lasers Wavelength RF testpoint Optical power testpoint up to 65 MHz - 3 and 0 d. Bm ( 0. 5 and 1 W) 0 and 2 d. Bm (1. 0 and 1. 6 W) 1310 20 nm - 30 d. B 1 V/m. W

JARINGAN SERAT OPTIK STRUKTUR KABEL OPTIK • Pada bagian tengah terdapat inti kaca atau core tempat cahaya merambat. Pada serat multimode, diameter inti 50 mikron, kira setebal rambut manusia. Pada single mode, diameternya 810 mikron. • Inti serat dikelilingi oleh cladding yang memiliki indeks bias lebih kecil daripada inti. Kemudian bagian lebih luar adalah jaket plastik untuk melindungi cladding. • Serat optik biasanya dikelompokkan dalam bundelan, yang dilindungi oleh sarung (sheath) terluar.

Prinsip Dasar • Sistem transmisi optik menjadi berguna karena diterapkan prinsip fisika tertentu. Ketika sinar berjalan dari satu medium ke medium lainnya, sebagai contoh dari silika ke udara, sinar akan dibiaskan (dibengkokkan) pada perbatasan silika/udara. • Pada gambar, sinar yang datang pada perbatasan dengan sudut 1 dibiaskan dengan sudut 1. Nilai sudut bias bergantung pada sifat media (index bias). Untuk sudut datang di atas nilai kritis tertentu, sinar akan dibiaskan kembali ke dalam silika, tidak ada yang lepas ke udara. • Jadi, sinar yang datang pada sudut yang tepat sama dengan atau di atas sudut kritis akan terperangkap di dalam serat, dan dapat merambat beberapa kilometer tanpa rugi-rugi yang signifikan.

Konektor Kabel Optik • Beberapa persyaratan dasar rancangan konektor yang baik adalah : – Rugi-rugi kopling yang kecil – Dapat diganti-ganti – Mudah dipasang dan dioperasikan – Sensitivitas yang rendah terhadap gangguan alam – Konstruksi berbiaya rendah dan andal

Perangkat Aktif dan Pasif Serat Optik • • • Antarmuka pasif terdiri dari dua tap yang dilebur dalam serat optik utama. Tap pertama memiliki LED atau dioda laser di ujungnya (untuk pengiriman), sedangkan tap lainnya memiliki photodiode (untuk penerimaan). Perangkat tap itu sendiri bersifat pasif dan sangat andal karena LED atau photodiode yang rusak tidak akan merusak ring secara keseluruhan, melainkan hanya berakibat satu komputer mati. Tipe antarmuka lain adalah repeater aktif. Cahaya yang datang diubah menjadi sinyal listrik, dibangkitkan lagi dengan kekuatan penuh jika dayanya lemah, kemudian diretransmisi sebagai cahaya. Saat ini telah diperkenalkan repeater optik murni. Perangkat ini tidak memerlukan konversi optik ke listrik ke optik, sehingga dapat beroperasi pada bandwidth yang sangat tinggi. Tinjau kasus topologi ring: – Apabila repeater aktif mengalami kegagalan, ring akan rusak dan keseluruhan jaringan mati. – Sedangkan antarmuka pasif dapat mengalami rugi-rugi pada tiap sambungan, sehingga jumlah komputer dan panjang ring total terbatas.

Konsep Splicing • Beberapa metode splicing adalah splice fusi, splice V-groove dan tabung, splice tabung elastis, dan splice rotary. • Gambar berikut menunjukkan 3 kesalahan mekanis pada sambungan serat optik. Formulasi rugi-rugi akibat kesalahan tersebut adalah: – Rugi-rugi lateral (aksial) – Rugi-rugi angular – Rugi-rugi gap (longitudinal)

Serat Optik vs Tembaga Kisaran Frekuensi Redaman Delay Jarak Antar Repeater Twisted pair (dengan loading) 0 – 3, 5 k. Hz 0, 2 d. B/km pada 1 k. Hz 50 s/km 2 km Twisted pair (kabel multi-pair) 0 – 1 MHz 3 d. B/km pada 1 k. Hz 5 s/km 2 km Kabel koaksial 0 – 500 MHz 7 d. B/km pada 10 MHz 4 s/km 1 – 9 km Serat optik 180 – 370 THz 0, 2 – 0, 5 d. B/km 5 s/km 40 km

Attenuation vs Frequency

• Jaringan kabel coaxial di dalam HFC terletak antara Fiber Node (FN) dan Customer Interface Unit (CIU). • Jaringan kabel coax untuk pencabangan dapat berupa komponen pasif (tanpa menggunakan komponen aktif) dan dapat juga berupa komponen aktif ( menggunakan cascade coax line amplifier). • Jaringan kabel coax terdiri kabel distribusi dan kabel drop.

LOW - LOSS DISTRIBUTION CABLE ( KABEL DISTRIBUSI) SOLID ALUMINIUM OUTER CONDUCTOR COPPER-CLAD ALUMINIUM CENTER CONDUCTOR CLOSED CELL FOAM PE DIELECTRIC PE JACKET F 6 DROP CABLE (KABEL DROP) STEEL MESSENGER 60 % ALUMINUM BRAID SHIELD PE or PVC JACKET 40 % ALUMINUM BRAID SHIELD COPPER-CLAD ALUMINIUM CENTER CONDUCTOR CLOSED CELL FOAM PE DIELECTRIC ALUMINUM TAPE SHIELD

Nilai redaman kabel Coaxial bergantung pada tiga faktor, yaitu : • Diameter inner dan outer (besar kabel) • Panjang kabel • Temperatur

ATTENUATION -FREQUENCY RESPONSE PER KILOMETER OF COAXIAL CABLE 15 14 Attenuation (d. B/km) 13 12 0, 174 in (small gauge) 11 10 9 8 7 0, 375 in (large gauge) 6 5 4 3 2 1 0 1 2 3 4 5 6 7 8 9 10 1 2 10 Frequency (MHz) 3 4 20 5 6 7 8

2 b 2 a Untuk dielektrik udara, = 1, 0. Diameter outside inner conductor = 2 a ( mm ) Diameter inside outer conductor = 2 b ( mm ) maka besarnya redamanan (attenuation) adalah : = 2, 12 x 10 - 6 f (1/a + 1/b) d. B/100 m log b/a f = frekuensi (Hz) Impedansi karakteristik : Zo = (138/ ) log (b/a) = 138 log (b/a)

60 o. C ATTENUATION CHARACTERISTIC OF LARGE DIAMETER COAXIAL CABLE (0, 375 in) 0, 1 1 10 FREQUENCY (MHz) 1000 58 56 54 52 50 48 46 44 42 40 38 36 34 32 30 28 26 24 22 20 18 16 14 12 10 8 6 4 2 0 ATTENUATION (d. Bm/KM) KARATERISTIK REDAMAN KABEL COAXIAL BERDIAMETER BESAR

@ 20 o C = T 1+ 0, 0011 ( T) Dimana : @ 20 o C = Redaman pada 20 o C T = Redaman pada temperatur yang dikehendaki T = selisih temperatur

Contoh Soal : Diketahui : Kabel tipe RG 6 , Redaman pada 20 o C adalah 18, 54 d. B/100 mtr pada frekuensi 750 MHz Ditanya : Berapa redaman (att) pada temperatur 32 C. Jawab : Redaman pada temperatur 32 C = R 20 C ( 1+0, 0011 T ) = 18, 54 d. B (1+0, 0011( 32 -20)) = 18, 54 d. B ( 1+0, 0011 X 12 )) = 18, 78 d. B

Loop resistance Jumlah resistansi centre conductor dan outer conductor. Ohm meter FORMULA DCR DALAM BERBAGAI TEMPERATUR : R 20 o { 1 + [ 0, 0021(T-20) ] } = Rto dimana : Temperatur dalam o. C R 20 o = Resistance pada 20 o T = Temperatur yang dikehendaki RT = Resistance pada temperatur yang dikehendaki.

Contoh Soal : Diketahui : Kabel tipe QR 540 mempunyai nilai loop DCR pada temperatur 20 o. C adalah 5, 28 ohm. Ditanyakan : Berapa besarnya nilai loop DCR kabel QR 540 pada temperatur 32 o. C ? Jawab : Rt pd 32 C = R 20 C ( 1+0, 0021 T ) = 5, 28 (1+0, 0021( 32 -20)) ohm = 5, 28 ( 1+0, 0021 X 12 )) ohm = 5, 28 x 1, 0252 = 5, 41 ohm

PERBANDINGAN KARAKTERISTIK KABEL DISTRIBUSI DAN KABEL DROP ATTENUATION (d. B) 10. 0 F 59 DROP CABLE F 6 DROP CABLE F 7 DROP CABLE F 11 DROP CABLE 0, 54 INCH DISTRIBUTION CABLE 0, 71 INCH DISTRIBUTION CABLE 0, 86 INCH DISTRIBUTION CABLE 1, 0 0, 1 1000 FREQUENCY MHZ

Konstruksi fisik, terdiri dari: • Inner conductor, terbuat dari tembaga yang dibungkus dengan aluminium. • Isolasi/dielektrik, terbuat dari busa polyethylene. • Selongsong logam, terbuat dari aluminium. • Outer jacket, terbuat dari bahan polyethylene. • Diameter outer (standard) adalah 0, 5, 0, 75, 0, 875, dan 1 inch. Karakteristik elektris, terdiri dari: • Impedansi transmisi 75 • Redaman (Attenuation) kabel coax terlihat pada tabel didasarkan pada suhu 20 o. C. • Loop resistance kabel coaxial per 1000 ft diperlihatkan pada tabel didasarkan pada temperatur 20 o. C.

Diameter kabel (in) d. B Loss per 100 ft m ft m Frequency 5 30 50 300 350 400 450 550 600 750 1000 0, 17 0, 41 0, 53 1, 33 1, 44 1, 54 1, 64 1, 81 1, 90 2, 13 2, 49 0, 56 1, 35 1, 74 4, 36 4, 72 5, 05 5, 38 5, 94 6, 23 6, 99 8, 17 0, 14 0, 35 0, 46 1, 14 1, 23 1, 32 1, 40 1, 55 1, 63 1, 83 2, 15 0, 46 1, 15 1, 51 3, 74 4, 04 4, 33 4, 59 5, 09 5, 35 6, 00 7, 05 0, 11 0, 28 0, 36 0, 91 0, 99 1, 06 1, 13 1, 25 1, 34 1, 50 1, 77 0, 36 0, 92 1, 18 2, 99 3, 25 3, 48 3, 71 4, 10 4, 40 4, 92 5, 81 0, 10 0, 25 0, 32 0, 79 0, 86 0, 91 0, 97 1, 08 1, 11 1, 25 1, 47 0, 33 0, 82 1, 05 2, 59 2, 82 2, 99 3, 18 3, 54 3, 64 4, 10 4, 82 0, 07 0, 18 0, 23 0, 60 0, 65 0, 70 0, 74 0, 82 0, 87 0, 97 1, 16 0, 23 0, 59 0, 75 1, 97 2, 13 2, 30 2, 43 2, 69 2, 85 3, 18 3, 81 Loop resistance per 100 ft m ft m Copper Aluminium Solid Copper 1, 92 1, 36 6, 30 4, 46 1, 06 4, 79 3, 48 0, 97 0, 72 3, 18 2, 36 0, 68 0, 50 2, 23 1, 64 0, 41 0, 31 1, 35 1, 02 0. 440 0. 650 0. 500 Nilai redaman dan DCR diukur pada temperatur 20 o C 0. 440

Diameter kabel (in) d. B Loss per 100 ft m Frequency 5 30 50 300 350 400 450 550 600 750 1000 0, 14 0, 34 0, 44 1, 13 1, 23 1, 32 1, 40 1, 56 1, 64 1, 85 2, 17 0, 46 1, 12 1, 44 3, 71 4, 04 4, 33 4, 59 5, 12 5, 38 6, 07 7, 12 0, 11 0, 27 0, 35 0, 89 0, 97 1, 05 1, 12 1, 25 1, 31 1, 49 1, 75 0, 36 1, 89 1, 15 2, 92 3, 18 3, 44 3, 67 4, 10 4, 30 4, 89 5, 74 0, 09 0, 23 0, 30 0, 76 0, 83 0, 88 0, 95 1, 06 1, 10 1, 24 1, 44 0, 30 0, 75 0, 98 2, 49 2, 72 2, 89 3, 12 3, 48 3, 61 4, 07 4, 72 0, 07 0, 17 0, 22 0, 59 0, 65 0, 70 0, 75 0, 84 0, 89 1, 01 1, 20 0, 23 0, 56 0, 72 1, 94 2, 13 2, 30 2, 46 2, 76 2, 92 3, 31 3, 94 Loop resistance per 100 ft m Copper Aluminium 1, 61 5, 28 0, 997 3, 27 0, 724 2, 38 0, 42 1, 38 0. 540 0. 860 0. 715 Nilai redaman dan DCR diukur pada temperatur 20 1, 125 o C

Konstruksi fisik : Terdiri dari 4 bagian • Inner conductor; terbuat dari tembaga yang dilapis baja (Cu. St) atau tembaga dilapis timah (Cu. Sn). • Isolasi (dielectrik) ; terbuat dari polyethylene (PE). • Outer ; terbuat dari tembaga (Cu) atau tembaga dilapis perak (Cu. Ag/Cu. Ag). • Outer jacket; terbuat dari polyvinylchloride (PVC). Diameter kabel bagian luar (cable outer) : • Tipe RG 59 : 6, 1 mm • Tipe RG 6 : 8, 45 mm • Tipe RG 11 : 10, 3 mm

Pengukuran pada Frekuensi ( MHz ) 5 30 50 300 350 400 450 550 600 750 1000 Type Kabel RG-611 RG-6 RG-59 d. B Loss per 100 ft m ft 0, 81 1, 45 1, 78 4, 13 4, 48 4, 81 5, 13 5, 72 6, 00 6, 53 7, 95 2, 66 4, 76 5, 84 13, 55 14, 70 15, 78 16, 83 18, 77 19, 68 21, 42 26, 08 0, 61 1, 17 1, 44 3, 37 3, 65 3, 92 4, 17 4, 65 4, 87 5, 50 6, 43 d. B Loss per 100 RG-11 d. B Loss per 100 m ft m 0, 20 3, 84 4, 72 11, 06 11, 97 12, 86 13, 68 15, 26 15, 98 18, 04 21, 10 0, 56 1, 00 1, 20 2, 74 2, 98 3, 20 3, 41 3, 80 3, 99 4, 50 5, 25 1, 84 3, 28 3, 94 8, 99 9, 78 10, 50 11, 19 12, 47 13, 09 14, 76 17, 22 0, 36 0, 75 0, 93 2, 17 2, 36 2, 53 2, 69 3, 01 3, 16 3, 58 4, 23 1, 18 2, 46 3, 05 7, 12 7, 74 8, 30 8, 83 9, 88 10, 37 11, 75 13, 88 Nilai redaman diukur pada temperatur 20 o C

Konektor BNC Coaxial 75 Ohm Konektor F Coaxial Konektor BNC Coaxial 50 Ohm

Sambungan Lurus Coaxial 50 Ohm Sambungan Lurus Coaxial 75 Ohm ATTENUATOR 30 d. B Attenuator untuk Coaxial 50 Ohm Sambungan Lurus F Coaxial 10 d. B Attenuator untuk F Coaxial

Penyesuai Coaxial 50 Ohm dengan konektor F Penyesuai coaxial 50 Ohm ke 75 Ohm

• • Terminal Pelanggan disebut juga Customer Premises Equipment (CPE). Komponen utama terminal pelanggan adalah • • Customer Interface Unit (CIU) Distribution Box Cable Modem Set Top Box

TAP 12 d. B Input Output OUT 12 d. B IN Kabel drop ke pelanggan Grounding

Outdoor Indoor Cable Modem Set Top Box Ground Block Kabel Ground Splitter

Customer Interface Unit(CIU) – Perangkat interface disisi pelanggan, biasa berupa Wall Outlet dengan splitter. n n n Cable TV Services Cable Telephony Service Data Comm Service TAP COAXIAL CABLE DISTRIBUTION RG - 6/7 SUBSCRIBER DROP Cable MODEM CIU Telephone Line # 1 Distribution Box Telephone Line # 2 Set-top Box Television set

Distribution Box Tap Fax PC P. Inverter Telephone Drop Amp Gain 10 d. B Splitter CIU Cable Modem Minimum input signal Level = 4 d. B@750 MHz Television RG 59/RG 6/7 cable Set Top Box Minimum input signal Level = 4 d. B @ 750 MHz Splitter Loss=4, 4 d. B CIU Loss = 2, 5 d. B

• • Perangkat pelanggan untuk menerima data dari jaringan HFC. Perangkat central untuk koneksi antara jaringan HFC dengan suatu pusat jaringan data disebut Cable Modem Termination System (CMTS). CMTS dapat berkomunikasi dengan semua Cable Modem pelanggan tetapi suatu Cable Modem hanya bisa berkomunikasi dengan CMTS. Ada tiga Tipe Cable Modem yaitu External Cable Modem, Interactive Set-Top Box.

External Cable Modem : Ethernet PC Cable Modem (External) cable Cable Modem (Internal) cable Interactive Set Top Box cable PC PC Internal Cable Modem : Interactive Set Top box (STB) : TV Keyboard/Mouse

Tuner Demod and Err Corr. MAC Burst Modulator MAC = Media Access Control USB = Universal Serial Bus Err Corr = Error Correction Demod = Demodulator 64 QAM (atau 256 QAM) Interface PCI / USB Ethernet

Apa yang diterima oleh Cable Modem • • • Frekuensi 65 - 850 MHz Bandwidth 6 MHz (USA) atau 8 MHz (EU) Modulasi 64 QAM atau 256 QAM. Rate data 27 - 56 Mbps. Aliran data yang kontinyu. Diterima oleh semua Modem.

Apa yang dikirimkan oleh Cable Modem • • • Frekuensi 5 - 65 ( 5 - 42 MHz ) Bandwidth up to 2 MHz Modulasi QPSK atau 16 QAM. Rate data 3 Mbps (400 kbps). Transmit data burst pada timeslot (TDM).

Headend CMTS mis : 100 km ( 3 - 50 Mbps ) CM CM

Contoh : Head End Diagram Microwave Satelitte Microwave Local TV CATV Converters& Modulators CATV Combiner CA TV Signals Splitter 2 3 4 5 Video Playback Unit PSTN T 1 SPAN 6 Local Digital Switch 7 DS 1 Span Lines (DSX) Punchdown Panel with Test Port Head End Devices 8 9 10 11 Redundant -48 VDC Power Supplies -48 VDC Coax to Fiber Converter Laser Downstream Combiner Coax to Fiber Converter (Laser) Coax to Fiber Converter Laser 12 12 max Upstream RF 52 - 750 MHz 12 Upstream RF 5 - 40 MHz Twelve separate signals from 12 Fiber to Coex Converters, not combined signals. ICC Downstream Combiner DS 1 Spans Customer Inputs & Outputs Coax to Fiber Converter (Laser) Downstream Combiner 1 Additional Splittters are required for this configuration Cable Comm Equipment Fiber to Coax Converters (12) CCF Ethernet LAN (10 Base 2) MODEM HUB 2 3 4 Downstream 5 Fiber Trunk #6 Downstream Fiber Trunk #7 8 9 10 Downstream 11 Fiber Trunk #12 Upstream Fiber Trunk #1. . 12 12 max 10 Base. T -48 VDC Downstream Fiber Trunk #1 Element Manager Remote User Interface T 1 span From Subscriber

Perangkat RF pada jaringan distribusi Coaxial terdiri dari : n Perangkat RF aktif - Amplifier n Perangkat RF pasif - Power Inserter/Extractor - Splitter/ Combiner - Directional Coupler - Tap - Terminator

Amplifier Coaxial mempunyai fungsi : • Memperkuat sinyal RF yang telah mengalami • pelemahan/peredaman pada kabel coaxial. Memperbaiki bentuk sinyal RF (oleh equalizer) diakibatkan • pengaruh tilt pada kabel coaxial. Mendistribusikan sinyal RF ke beberapa jaringan pelanggan.

Pad Input EQ Output G 1 Input hybrid amplifier Interstage Area G 2 Output hybrid amplifier

( Option ) • Variabel Equalizer, memberikan ekualisasi antara input dan • output hybrid amplifier. Thermal Compensator, untuk mengkompensasi variasi • • perubahan redaman kabel coaxial karena kondisi temperatur. Pad tambahan, untuk mengeleminasi level input sinyal pada output hybrid amplifier. Automatic Gain Control (AGC), untuk menjamin kestabilan level output sinyal pada output hybrid amplifier.

Parameter Amplifier Coaxial : • • • Penguatan (Gain) Noise Figure Linieritas Ada beberapa Jenis Amplifier yang digunakan pada jaringan distribusi coaxial : • • • Amplifier Trunk & Bridger Amplifier Line Extender Amplifier Indoor

input output Amp 1 watt Gain = 10 log 18 watt 18 1 Gain = 10 log ------ Output (W) Input (W) = 12, 5 d. B Artinya amplifier memberikan penguatan (gain) sinyal sebesar 12, 5 d. B (18 kali).

S in S out G N in Noise Factor = F = Sin / Nin Sout / Nout Ne Amplifier ideal --> F = 1 Amplifier tidak ideal --> F > 1 Noise Figure = NF = 10 log (Noise Factor) ( d. B )

S in S out N in N out G 1 NF 1 Ft = F 1 + G 2 NF 2 - 1 G 3 NF 3 + F 3 - 1 G 1. G 2 Gn NFn +. . . NFt = 10 log Ft (d. B)

Karakteristik Input-Output Titik Saturasi er i in L n o N Titik Kerja r ie n Li Input Untuk sinyal RF dalam bentuk FDMA, daerah non linier akan menimbulkan nilai CSO dan CTB yang cukup besar

Headend Distribution Hub Fiber Node Directional Coupler Trunk Cable Line Extender Amplifier TAP Trunk Amplifier Bridger Amplifier Feeder Cable Ground Block Drop Cable Telephone Fax Data/PC Distribution Box TV Set

Amplifier Bridger Amplifier Trunk Coaxial Trunk F F Coaxial Trunk SP F F SP SP Coaxial Distribusi Amplifier Trunk & Bridger Coaxial Trunk DC F Coaxial Trunk F DC F SP Coaxial Distribusi

( dua arah ) Diplex Filter Downstream Equalizer PAD Amp Gain Amp PAD Gain Slope Amp Slope Upstream Equalizer Diplex Filter

Output Test Point Input Test Point Trunk Amplifier Input 10 d. Bm. V 32 d. Bm. V Filter Input Filter Output 10 d. B 32 d. Bm. V Output 18 d. Bm. V Automatic Slope Gain Bridger Test Point Bridger Amplifier Filter Bridger 42 d. Bm. V Signal dist. 12 d. B Return Trunk Amplifier 42 d. Bm. V 36 d. Bm. V 42 d. Bm. V Splitter Keterangan : Down stream Up stream Loss Filter = 0, 5 d. B Insertion Loss DC = 1 d. B Loss splitter/distr = 3, 5 d. B Splitter 36 d. Bm. V 42 d. Bm. V

Amplifier Type MAX 037 G C-Cor General Specifications : Band Coverage Frequency Response Noise Figure Return Loss (includes dipelx filters) Gain Impedance Testpoint Power Consumption Performance Specifications Output Level for 62 d. B CTB and 63 d. B CSO Recommended Operation Level Active Return Channel Amplifier RCA 3 Z Band Coverage Module Gain Aplikasi : - Bridger/Distribution - Line Extender 47/54/70/85 to 862 MHz 0. 75 d. B 7. 0 d. B, typ. , measured at full gain > 18 d. B at 47 MHz 37 d. B 75 ohm - 20 d. B 16 W with return Channel Amplifier 110 d. B V ( 50 d. Bm. V) as Distribution 104 to 108 d. B V as Line Extender 100 to 102 d. B V 5 to 30/42/65 MHz 25 d. B

Bridger Amplifier Maks. 37 d. B Input Kabel Distribusi Coaxial Tap 8 port Output kabel Distribusi coaxial

TAP Amplifier CIU

Type MAX 037 G Trunk & Bridger Amp (Pedestal) Type MAX 030 G Bridger Amp (Pedestal) Bridger Amp (Kabel Udara) Trunk & Bridger Amp (Kabel Udara) Line Extender Amp (Kabel Udara)

Ke Psw Tlp Pedestal Distribution Box Ke Psw Fax P. Inverter Tap-off value= 18 d. B@750 MHz Ke Cable Modem/PC Drop Amp Gain 10 d. B Splitter CIU Splitter Loss=4, 4 d. B Ke Set Top Box/TV CIU Loss = 2, 5 d. B

n Power Inserter n Splitter/Combiner n Directional Coupler n Tap n Terminator

Power Inserter merupakan perangkat pasif yang berfungsi untuk menyisipkan sumber tegangan 60 - 90 VAC pada kabel coaxial yang diperlukan untuk operasi amplifier pada saluran distribusi coaxial.

COAX Power Block (capacitor) RF Choke Fuse 60 - 90 VAC COAX

Downstream 50 - 862 MHz 60 - 90 VAC 5 - 42 MHz 50 - 862 MHz Power Supply Upstream 60 - 90 VAC 5 - 42 MHz

60 Vac 50 Hz plus signal Amplifier Signal RFC 60 Vac 5 Vdc 24 Vdc 30 Vac Rectifier Smooth Filter Regu lator

Fiber - Coax Converter Fiber Node PI P/S Cara - 1 PI P/S Cara - 2

Power Inserter Input sinyal Bridger Amplifier Sumber PLN Power Inserter 60 VAC Output sinyal untuk 2 komunitas pelanggan

n Berfungsi membagi sinyal dengan porsi level yang sama ( 2 - way ). n Output port bisa di gandakan lebih dari 2 ( 4 way, 8 -way ). n Nilai tipikal loss adalah 3, 5 d. B per output pada 2 -way splitter. n Digunakan pada saluran utama atau drop.

Simbol 2 -Way Splitter 50 % daya sinyal 100 % daya sinyal 50 % daya sinyal 2 -Way Splitter 4 -Way Splitter 8 -Way Splitter

2 -Way Splitter type YCM-1002 A VICTORY ELECTRONIC Frequency (MHz) Insertion Loss (d. B) Return Loss (d. B) In Out Isolation Out - Out (d. B) 5 - 47 3. 5 25. 0 26. 0 47 - 230 3. 6 25. 0 28. 0 35. 0 230 - 470 3. 8 22. 0 25. 0 30. 0 470 - 860 4. 1 22. 0 30. 0 860 - 1000 4. 2 22. 0 25. 0 Impedance (ohm) In Out 75 75

n Perangkat ini mempunyai 3 port : u u u Input Output Tap n Sinyal dibagi dengan porsi yang tidak sama. n Digunakan pada saluran utama dan drop.

• • Besarnya nilai Tap Loss pada Directional Coupler bervariasi biasanya 8 d. B, 12 d. B dan 16 d. B. Directional Coupler bisa dipasang pada pedestal atau kabel udara coaxial. Insertion Loss Output Input Tap Loss Tap

Product C-Cor Type Frequency (MHz) SDC-1000 -8 SDC-1000 -12 Insertion Loss in d. B 54 1. 4/8. 1 0. 7/12. 3 70 1. 4/8. 1 0. 7/12. 3 80 1. 5/8. 1 0. 7/12. 3 222 1. 6/8. 2 0. 8/12. 3 550 1. 8/8. 2 1. 0/12. 3 750 2. 0/8. 2 1. 3/12. 3 862 2. 6/8. 5 1. 7/12. 4 100 2. 7/8. 6 1. 8/12. 5

Directional Coupler input Ouput Trunk 8 d. B Splitter Trunk Amplifier Bridger Amplifier Blok Trunk & Bridger Amplifier Output Bridger

Trunk Amplifier Maks. 37 d. B Directional Coupler 2 DC Splitter SP 1 3 4 5 6 7

• • Merupakan interface antara saluran utama dan saluran drop pelanggan. Merupakan perangkat untuk mendistribusikan sinyal ke pelanggan-pelanggan. Mengurangi level sinyal agar sesuai dengan persyaratan level sinyal pada input terminal. Merupakan gabungan antara Directional Coupler dengan Splitter.

Insertion Loss • Pada jaringan coaxial TAP dipasang secara serial pada tiang atau pedestal. • Directional Coupler Nilai Loss TAP terdiri dari: 4, 8, 11, 14, 17, 20, 23, 26, 29, 32 d. B. input Output ke TAP berikutnya Tap Loss + Splitter Loss Splitter Output ke 2 pelanggan 2 -Way TAP

Indoor 3 -Way TAP Loss 12 d. B Outdoor 2 -Way TAP Loss 32 d. B Outdoor 4 -Way TAP Loss 11 d. B Outdoor TAP dipasang di Pedestal atau kabel udara. Outdoor 8 -Way TAP Loss 11 d. B

23 Amp 26 d. B 23 d. B 20 d. B 17 d. B Tap Tap Tap 1 2 3 4 5 6 Jarak tiang 50 m 14 d. B 11 d. B

14 17 d. B 14 d. B 11 d. B 8 d. B

Tap 4 port 14 Input kabel distribusi coaxial Output kabel distribusi coaxial

YCM-1004 A TAP 12, 15, 20, 24, 27, 30 d. B 4 WAY TAP, VICTORY ELECTRONIC Return Loss (d. B) Freq. Range TAP Loss Ins. Loss (MHz) (d. B) IN 5 - 47 15 1. 2 3. 2 47 - 230 15 1. 2 230 - 470 Isolation Out-Out (d. B) OUT- TAP- Imp. OUT TAP (ohm) 20. 0 30. 0 3. 2 22. 0 25. 0 30. 0 15 1. 2 3. 2 25. 0 22. 0 30. 0 470 - 860 15 1. 2 3. 5 22. 0 30. 0 860 - 1000 15 1. 2 3. 8 22. 0 20. 0 30. 0 75

Amp Tap Tap Tap 1 2 3 4 5 6 Jarak tiang 50 m Lokasi pelanggan dekat tiang no. 4 Panjang kabel coaxial RG 6 (dari TAP ke terminal) = 30 meter Loss kabel RG 6@750 MHz = 18, 04 d. B/100 m Loss kabel distribusi QR 540@750 MHz = 6, 07 d. B/100 m Loss CIU = 2, 5 d. B Loss Splitter (Distribution Box) = 4, 4 d. B Loss Directional Coupler setiap TAP = 1 d. B Level Output Line Extender Amplifier = 42 d. Bm. V Nilai level input terminal pelanggan = 1 - 4 d. Bm. V Berapa nilai Loss TAP pada tiang no. 4 ?

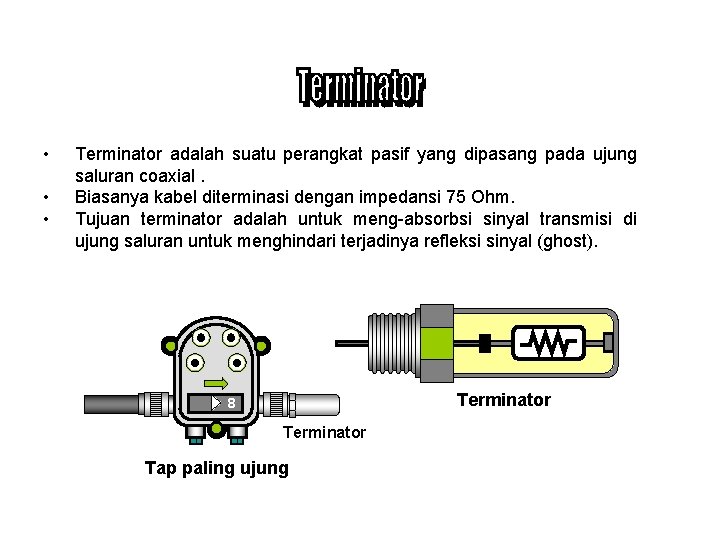

• • • Terminator adalah suatu perangkat pasif yang dipasang pada ujung saluran coaxial. Biasanya kabel diterminasi dengan impedansi 75 Ohm. Tujuan terminator adalah untuk meng-absorbsi sinyal transmisi di ujung saluran untuk menghindari terjadinya refleksi sinyal (ghost). Terminator 8 Terminator Tap paling ujung
