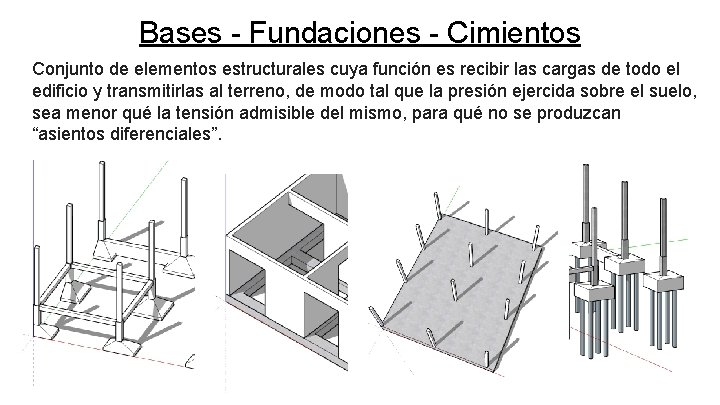

Bases - Fundaciones - Cimientos Conjunto de elementos estructurales cuya función es recibir las cargas de todo el edificio y transmitirlas al terreno, de modo tal que la presión ejercida sobre el suelo, sea menor qué la tensión admisible del mismo, para qué no se produzcan “asientos diferenciales”.

Tipos de fundaciones Superficiales Puntuales Bases o zapatas Plateas (p/ conjunto) Pilotes (p/suelos blandos) Aisladas (p/ columnas) (p/ tabiques) Aislada Continua excéntrica centrada Continua centrada excéntrica Continuas

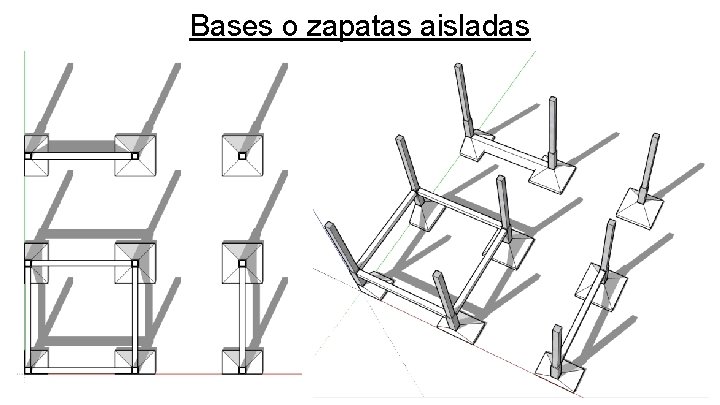

Bases o zapatas aisladas

Bases o zapatas aisladas -Centradas El baricentro de la superficie de la base, coincide con el de la columna. -Excéntricas El baricentro de la superficie de la base, no coincide con el de la columna. Se utilizan cuando la base no puede desarrollarse hacia alguno de sus lados, debido algún límite de predio o municipal. --Excéntrica simple excéntrica La excentricidad se produce en un solo sentidos (columna sobre medianera) y frente) --Doblemente La excentricidad se en ambos (columna sobre medianera

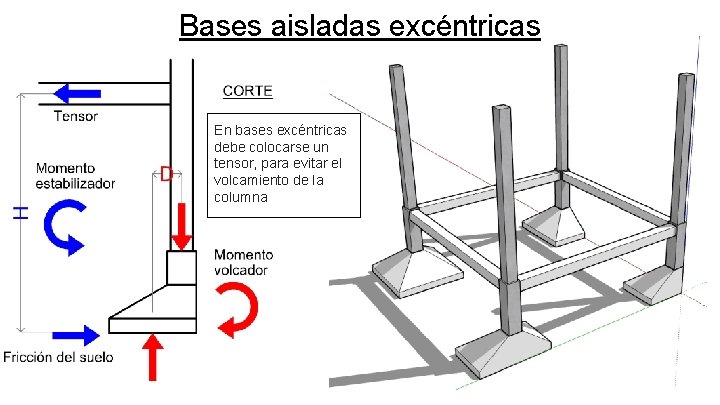

Bases aisladas excéntricas En bases excéntricas debe colocarse un tensor, para evitar el volcamiento de la columna

Bases o zapatas aisladas

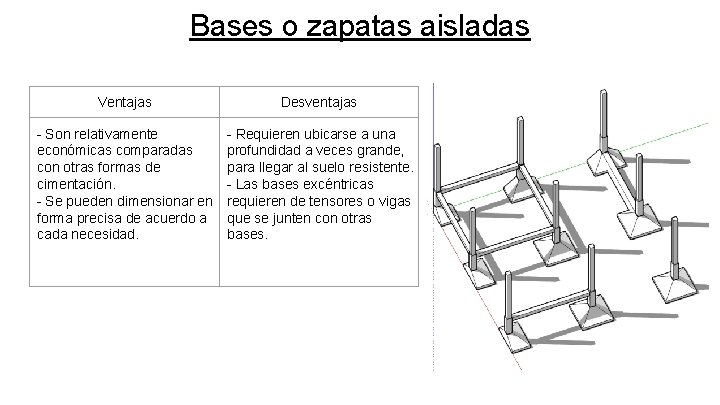

Bases o zapatas aisladas Ventajas Desventajas - Son relativamente económicas comparadas con otras formas de cimentación. - Se pueden dimensionar en forma precisa de acuerdo a cada necesidad. - Requieren ubicarse a una profundidad a veces grande, para llegar al suelo resistente. - Las bases excéntricas requieren de tensores o vigas que se junten con otras bases.

Bases o zapatas continuas

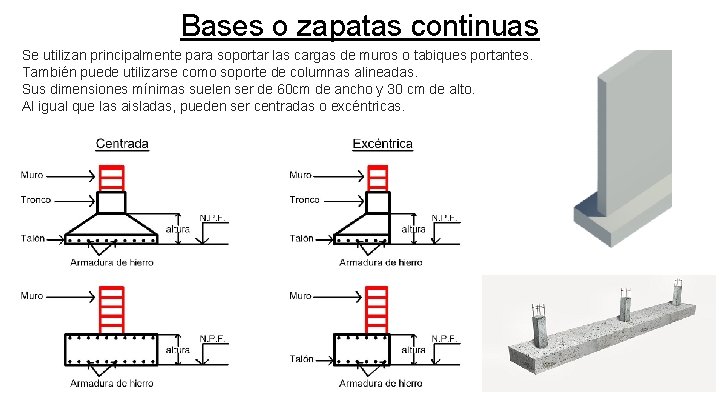

Bases o zapatas continuas Se utilizan principalmente para soportar las cargas de muros o tabiques portantes. También puede utilizarse como soporte de columnas alineadas. Sus dimensiones mínimas suelen ser de 60 cm de ancho y 30 cm de alto. Al igual que las aisladas, pueden ser centradas o excéntricas.

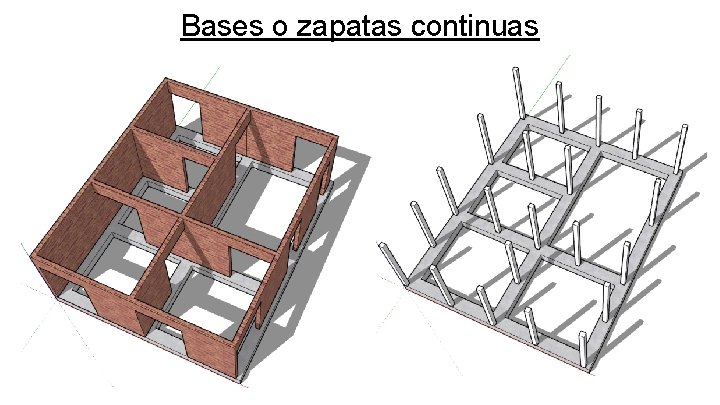

Bases o zapatas continuas

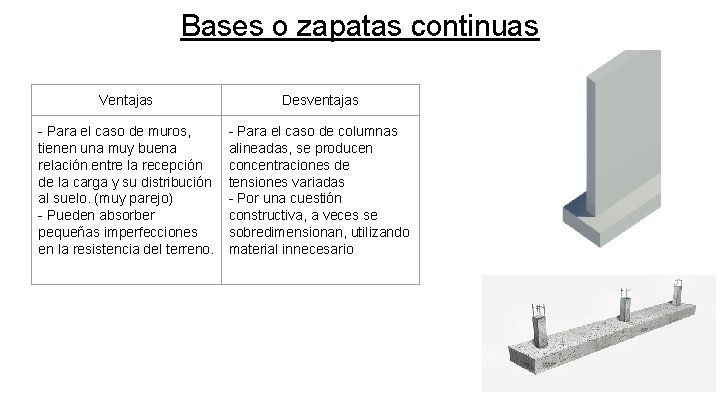

Bases o zapatas continuas Ventajas Desventajas - Para el caso de muros, tienen una muy buena relación entre la recepción de la carga y su distribución al suelo. (muy parejo) - Pueden absorber pequeñas imperfecciones en la resistencia del terreno. - Para el caso de columnas alineadas, se producen concentraciones de tensiones variadas - Por una cuestión constructiva, a veces se sobredimensionan, utilizando material innecesario

Plateas

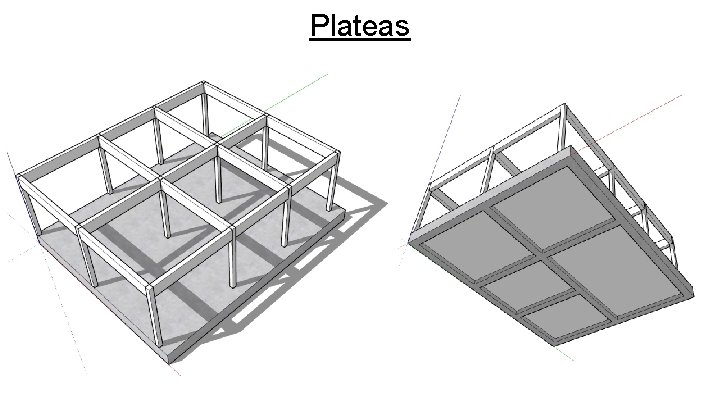

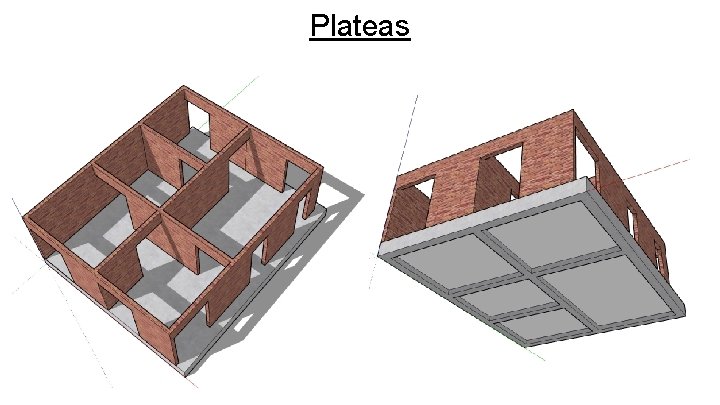

Plateas Son cimentaciones superficiales sobre el terreno natural. Consta de una losa de hormigón armado apoyada en el terreno, reforzada con vigas perimetrales y vigas debajo de los muros portantes. Se utilizan cuando : 1) Cuando el terreno natural no es apto para cimentaciones convencionales, es decir el terreno es malo, ya sea conformado por ‘arcillas expansibles’, que cambian de volumen por la humedad (se dilatan) o al secarse (se contraen). En general, cuando la Tensión Admisible del terreno es menor a 0. 8 kg/cm². 2) Cuando la edificación es muy pesada resultando las bases o zapatas de dimensiones demasiado grandes y cercanas entre sí, es decir cuando superan el 50% de la superficie del edificio sobre el terreno. 3) En edificaciones muy livianas, como las prefabricadas o casas de madera, porque a su vez sirven de contrapiso y su espesor puede ser de 8 cm. En estos casos generalmente no se preveen vigas en la platea sino que salen ‘pelos’ (hierros) para las columnas o paneles.

Plateas

Plateas

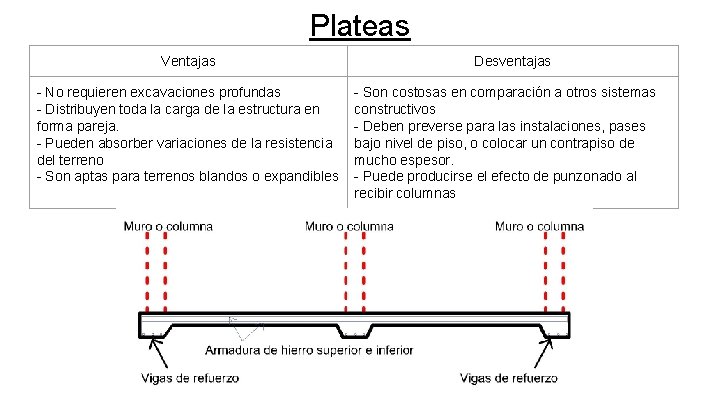

Plateas Ventajas - No requieren excavaciones profundas - Distribuyen toda la carga de la estructura en forma pareja. - Pueden absorber variaciones de la resistencia del terreno - Son aptas para terrenos blandos o expandibles Desventajas - Son costosas en comparación a otros sistemas constructivos - Deben preverse para las instalaciones, pases bajo nivel de piso, o colocar un contrapiso de mucho espesor. - Puede producirse el efecto de punzonado al recibir columnas

Pilotes (cimentaciones profundas)

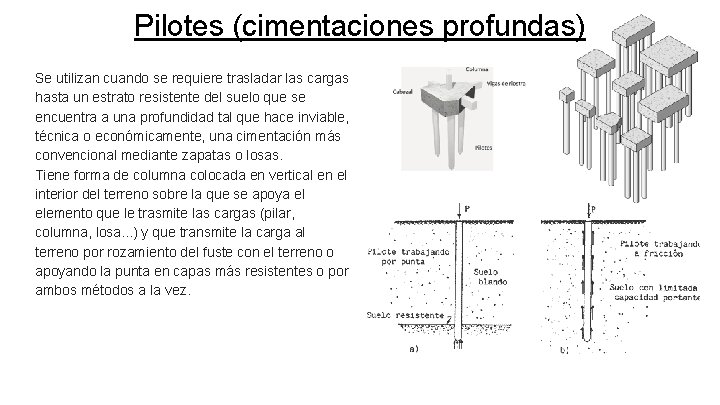

Pilotes (cimentaciones profundas) Se utilizan cuando se requiere trasladar las cargas hasta un estrato resistente del suelo que se encuentra a una profundidad tal que hace inviable, técnica o económicamente, una cimentación más convencional mediante zapatas o losas. Tiene forma de columna colocada en vertical en el interior del terreno sobre la que se apoya el elemento que le trasmite las cargas (pilar, columna, losa. . . ) y que transmite la carga al terreno por rozamiento del fuste con el terreno o apoyando la punta en capas más resistentes o por ambos métodos a la vez.

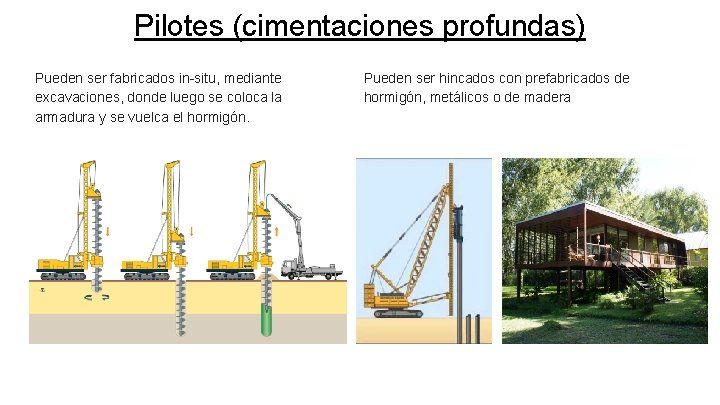

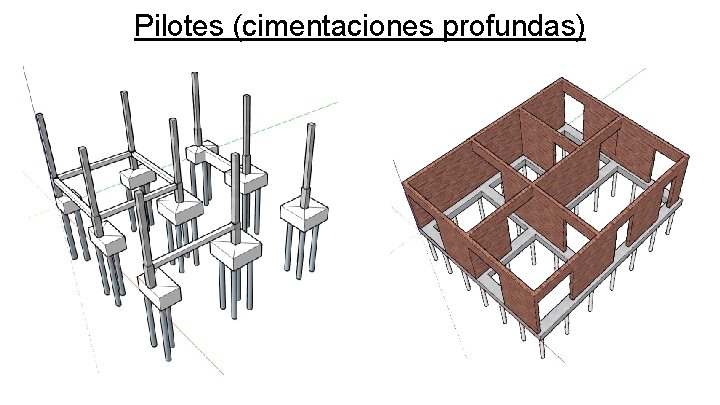

Pilotes (cimentaciones profundas) Pueden ser fabricados in-situ, mediante excavaciones, donde luego se coloca la armadura y se vuelca el hormigón. Pueden ser hincados con prefabricados de hormigón, metálicos o de madera

Pilotes (cimentaciones profundas)

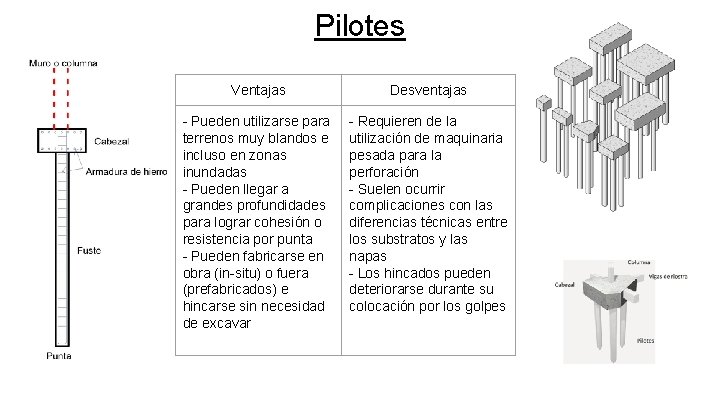

Pilotes Ventajas Desventajas - Pueden utilizarse para terrenos muy blandos e incluso en zonas inundadas - Pueden llegar a grandes profundidades para lograr cohesión o resistencia por punta - Pueden fabricarse en obra (in-situ) o fuera (prefabricados) e hincarse sin necesidad de excavar - Requieren de la utilización de maquinaria pesada para la perforación - Suelen ocurrir complicaciones con las diferencias técnicas entre los substratos y las napas - Los hincados pueden deteriorarse durante su colocación por los golpes
