Bases et principes de l ’ostéosynthèse 11/28/2020 1

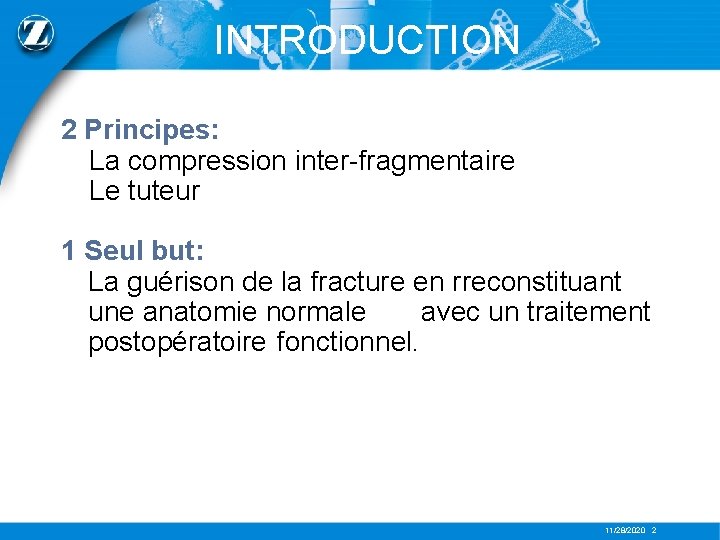

INTRODUCTION 2 Principes: La compression inter-fragmentaire Le tuteur 1 Seul but: La guérison de la fracture en rreconstituant une anatomie normale avec un traitement postopératoire fonctionnel. 11/28/2020 2

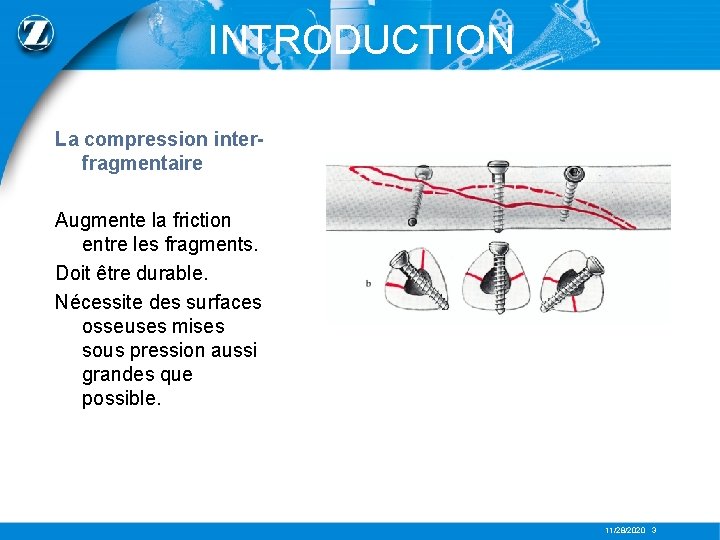

INTRODUCTION La compression interfragmentaire Augmente la friction entre les fragments. Doit être durable. Nécessite des surfaces osseuses mises sous pression aussi grandes que possible. 11/28/2020 3

INTRODUCTION La compression interfragmentaire Peut être réalisée sous deux modes: Statique Dynamique 11/28/2020 4

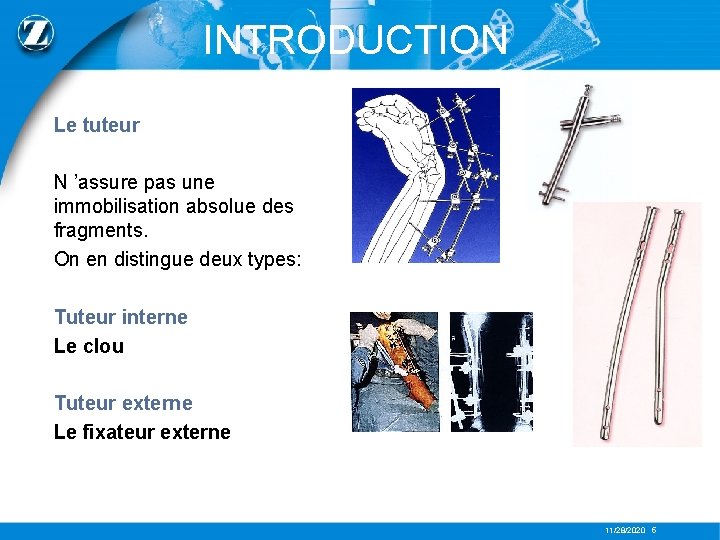

INTRODUCTION Le tuteur N ’assure pas une immobilisation absolue des fragments. On en distingue deux types: Tuteur interne Le clou Tuteur externe Le fixateur externe 11/28/2020 5

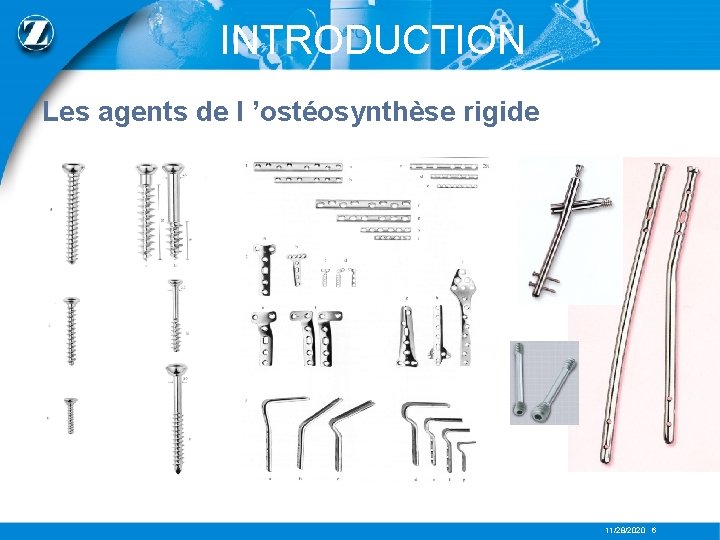

INTRODUCTION Les agents de l ’ostéosynthèse rigide 11/28/2020 6

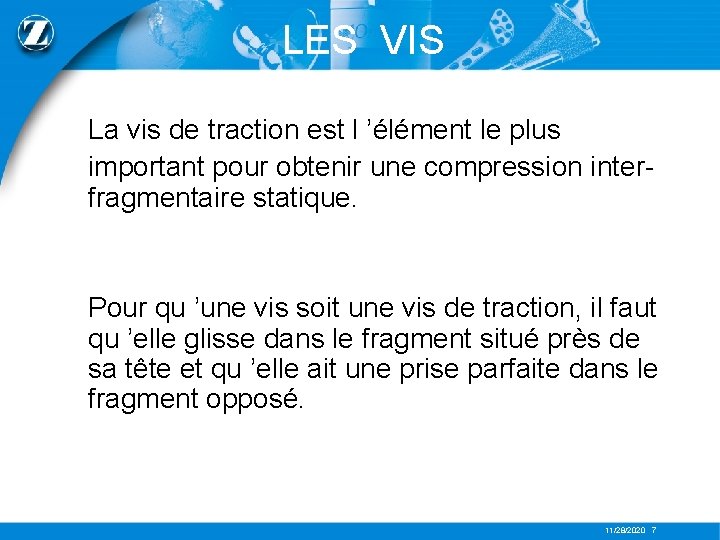

LES VIS La vis de traction est l ’élément le plus important pour obtenir une compression interfragmentaire statique. Pour qu ’une vis soit une vis de traction, il faut qu ’elle glisse dans le fragment situé près de sa tête et qu ’elle ait une prise parfaite dans le fragment opposé. 11/28/2020 7

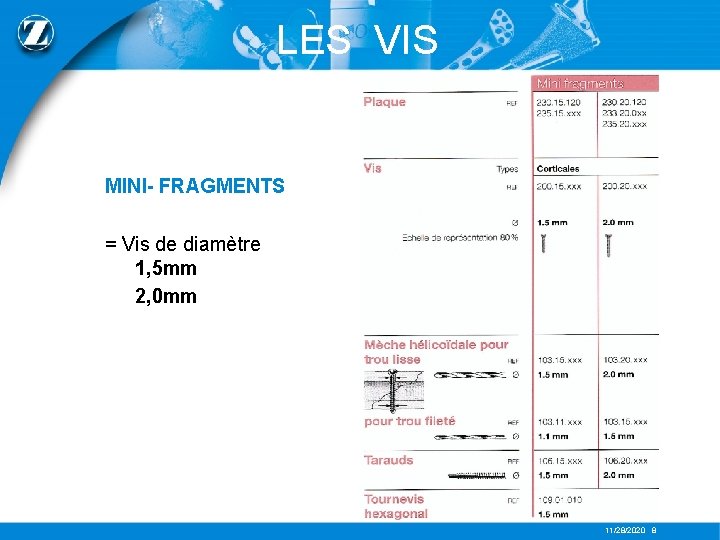

LES VIS MINI- FRAGMENTS = Vis de diamètre 1, 5 mm 2, 0 mm 11/28/2020 8

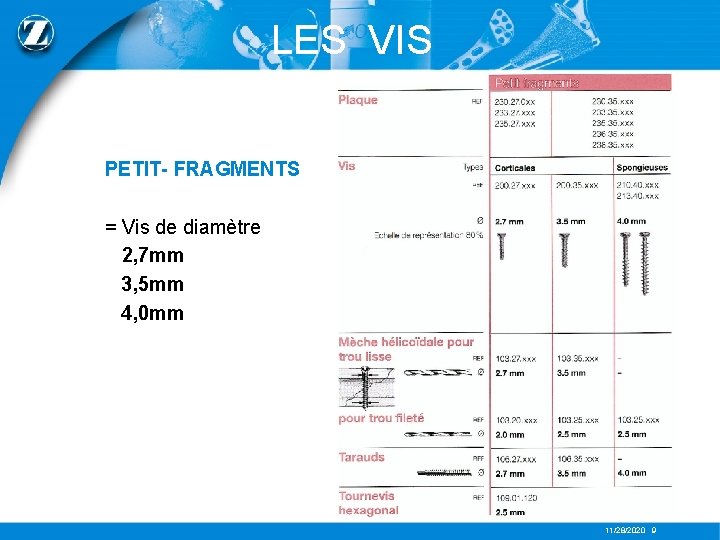

LES VIS PETIT- FRAGMENTS = Vis de diamètre 2, 7 mm 3, 5 mm 4, 0 mm 11/28/2020 9

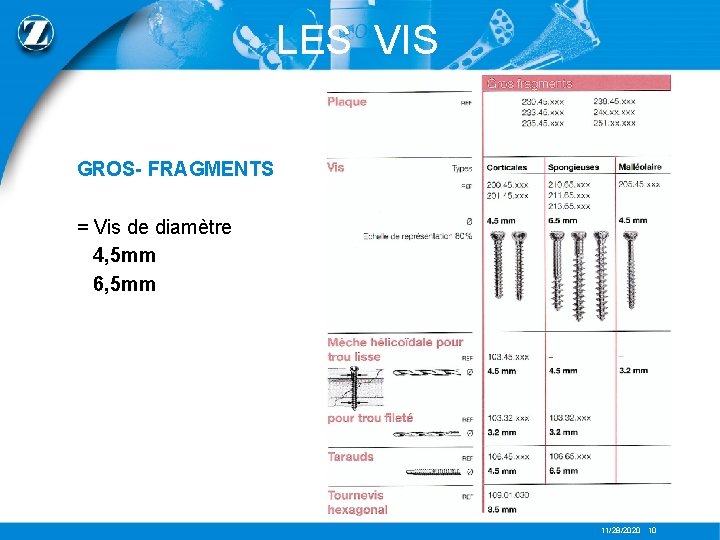

LES VIS GROS- FRAGMENTS = Vis de diamètre 4, 5 mm 6, 5 mm 11/28/2020 10

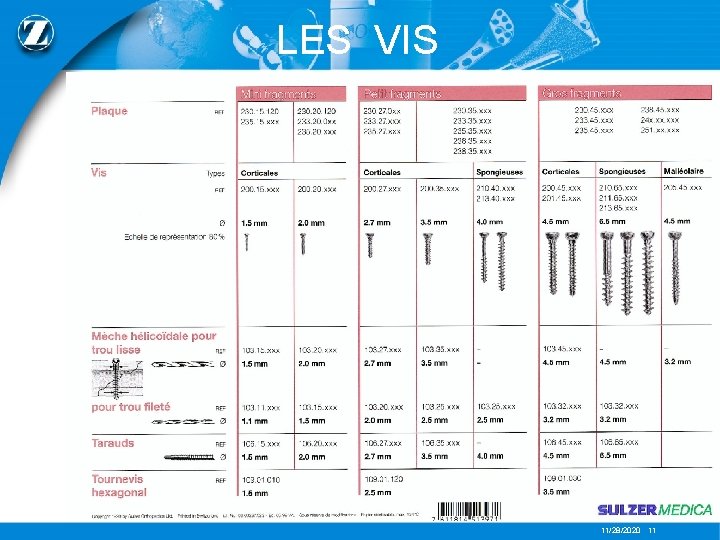

LES VIS 11/28/2020 11

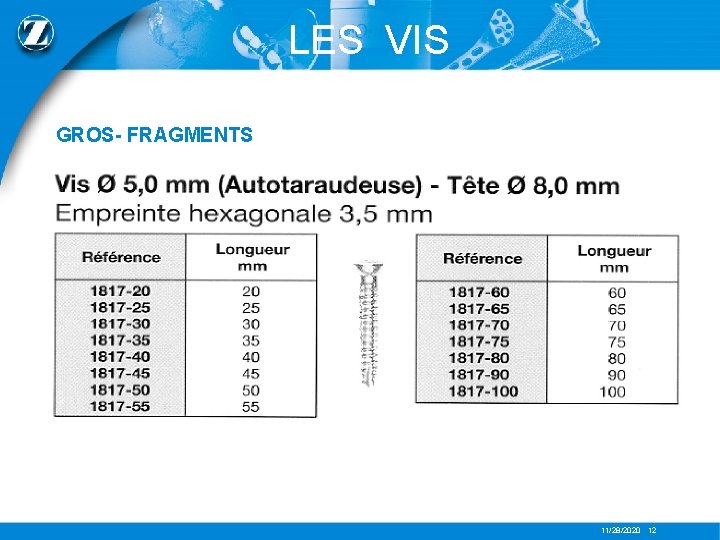

LES VIS GROS- FRAGMENTS 11/28/2020 12

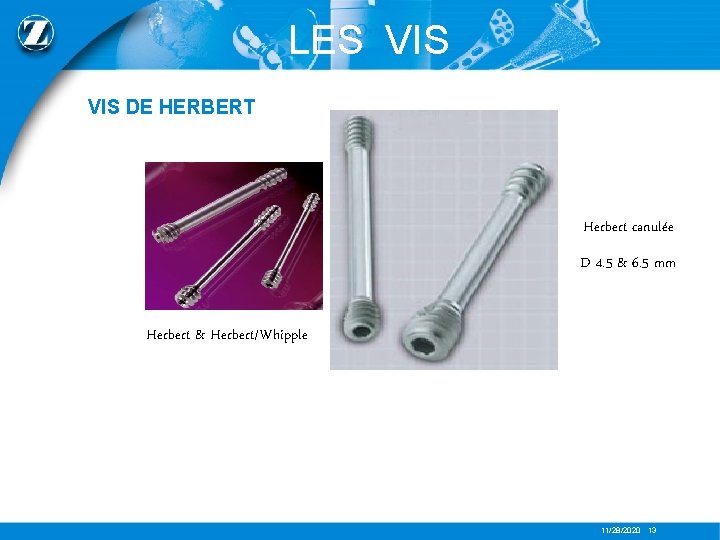

LES VIS DE HERBERT Herbert canulée D 4. 5 & 6. 5 mm Herbert & Herbert/Whipple 11/28/2020 13

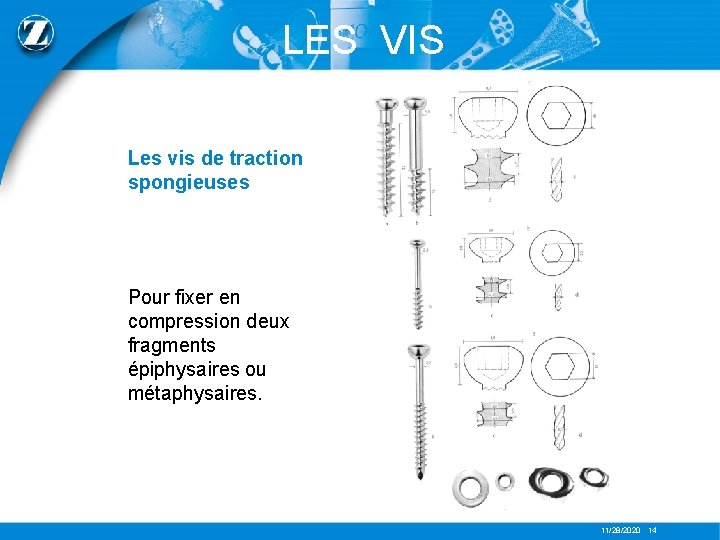

LES VIS Les vis de traction spongieuses Pour fixer en compression deux fragments épiphysaires ou métaphysaires. 11/28/2020 14

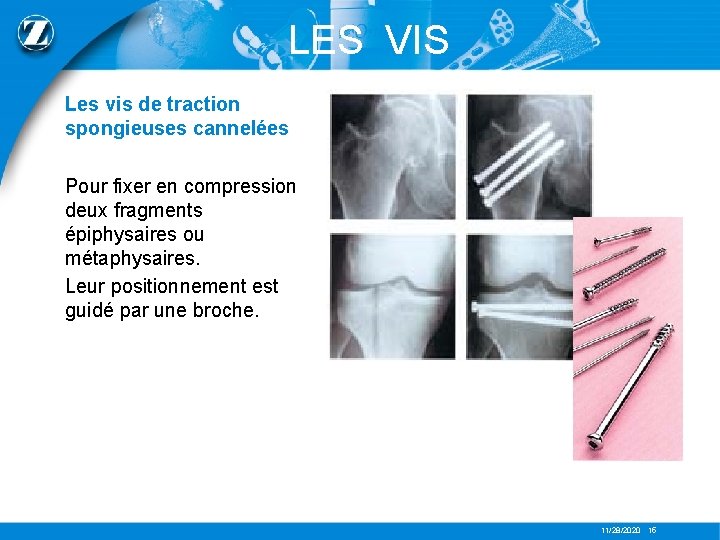

LES VIS Les vis de traction spongieuses cannelées Pour fixer en compression deux fragments épiphysaires ou métaphysaires. Leur positionnement est guidé par une broche. 11/28/2020 15

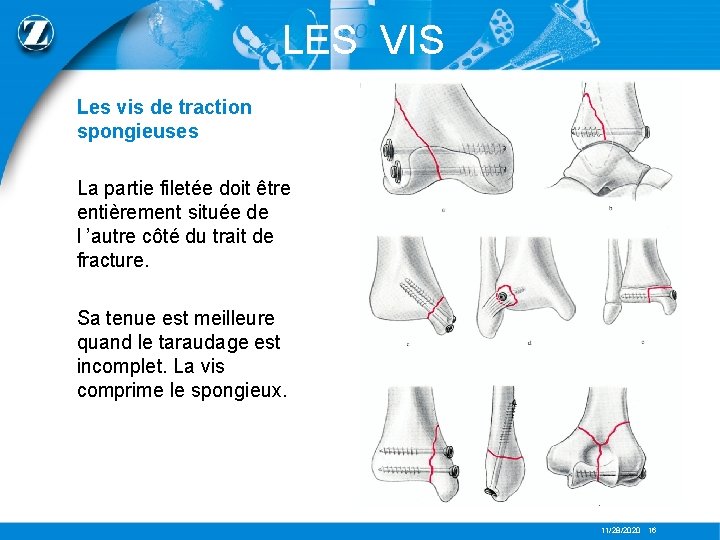

LES VIS Les vis de traction spongieuses La partie filetée doit être entièrement située de l ’autre côté du trait de fracture. Sa tenue est meilleure quand le taraudage est incomplet. La vis comprime le spongieux. 11/28/2020 16

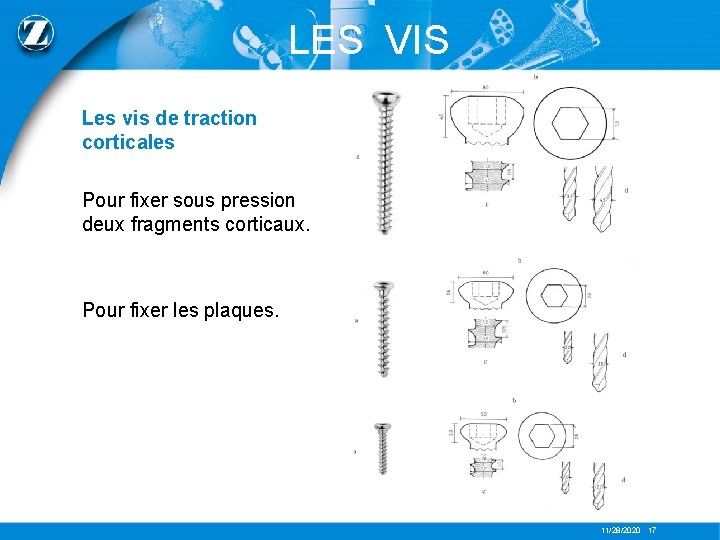

LES VIS Les vis de traction corticales Pour fixer sous pression deux fragments corticaux. Pour fixer les plaques. 11/28/2020 17

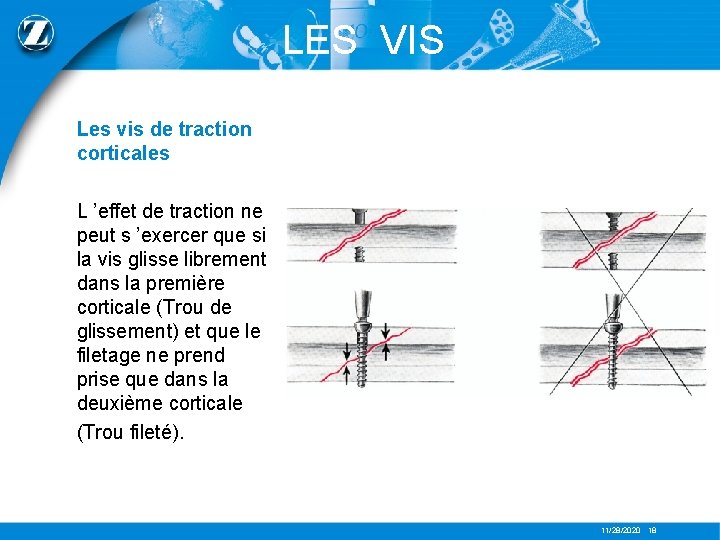

LES VIS Les vis de traction corticales L ’effet de traction ne peut s ’exercer que si la vis glisse librement dans la première corticale (Trou de glissement) et que le filetage ne prend prise que dans la deuxième corticale (Trou fileté). 11/28/2020 18

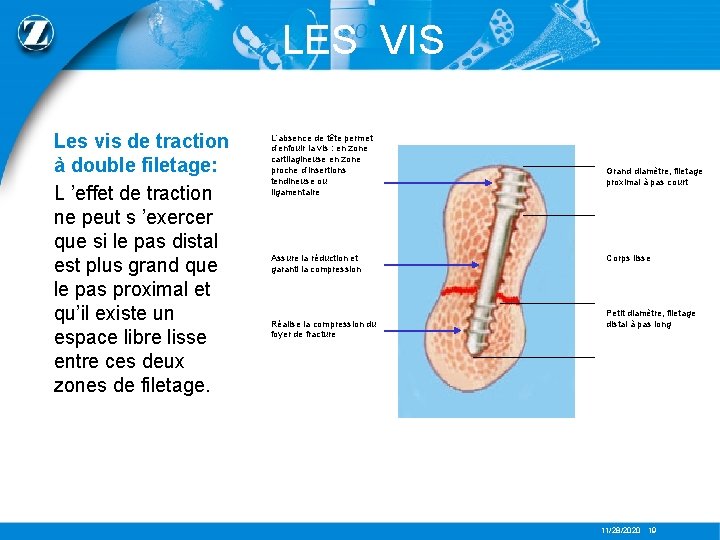

LES VIS L’absence de tête permet Les vis de traction d’enfouir la vis : en zone cartilagineuse en zone à double filetage: proche d’insertions tendineuse ou ligamentaire L ’effet de traction ne peut s ’exercer que si le pas distal Assure la réduction et garanti la compression est plus grand que le pas proximal et qu’il existe un Réalise la compression du foyer de fracture espace libre lisse entre ces deux zones de filetage. Grand diamètre, filetage proximal à pas court Corps lisse Petit diamètre, filetage distal à pas long 11/28/2020 19

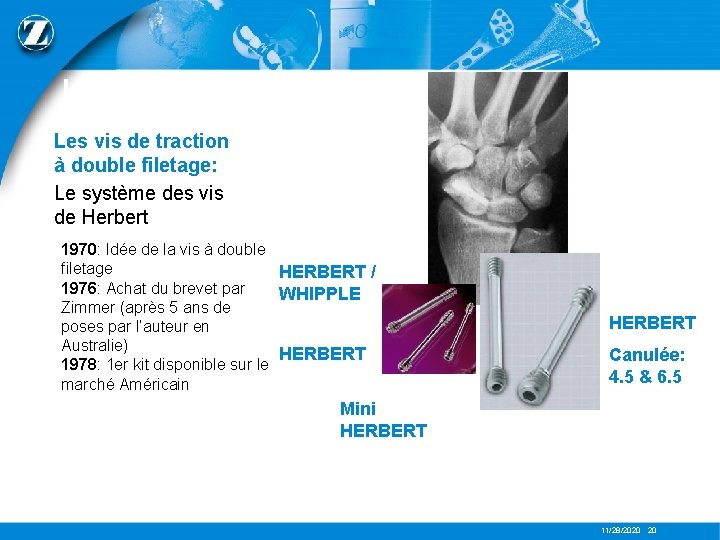

LES VIS Les vis de traction à double filetage: Le système des vis de Herbert 1970: Idée de la vis à double filetage HERBERT / 1976: Achat du brevet par WHIPPLE Zimmer (après 5 ans de poses par l’auteur en Australie) HERBERT 1978: 1 er kit disponible sur le marché Américain HERBERT Canulée: 4. 5 & 6. 5 Mini HERBERT 11/28/2020 20

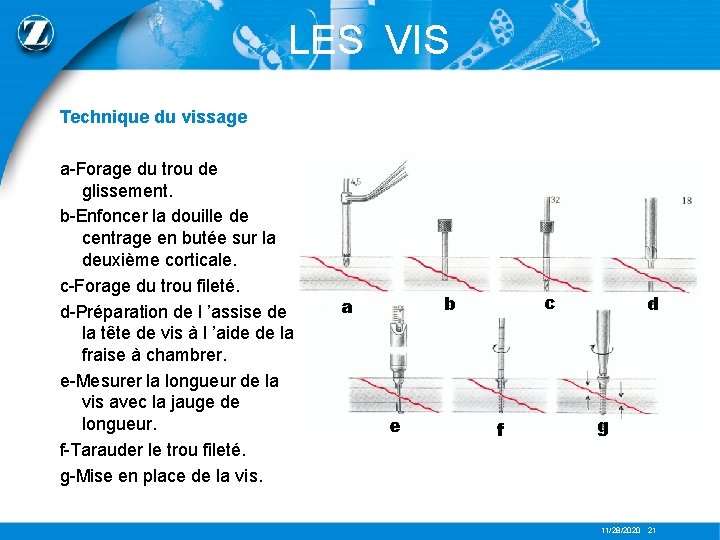

LES VIS Technique du vissage a-Forage du trou de glissement. b-Enfoncer la douille de centrage en butée sur la deuxième corticale. c-Forage du trou fileté. d-Préparation de l ’assise de la tête de vis à l ’aide de la fraise à chambrer. e-Mesurer la longueur de la vis avec la jauge de longueur. f-Tarauder le trou fileté. g-Mise en place de la vis. c b a e f d g 11/28/2020 21

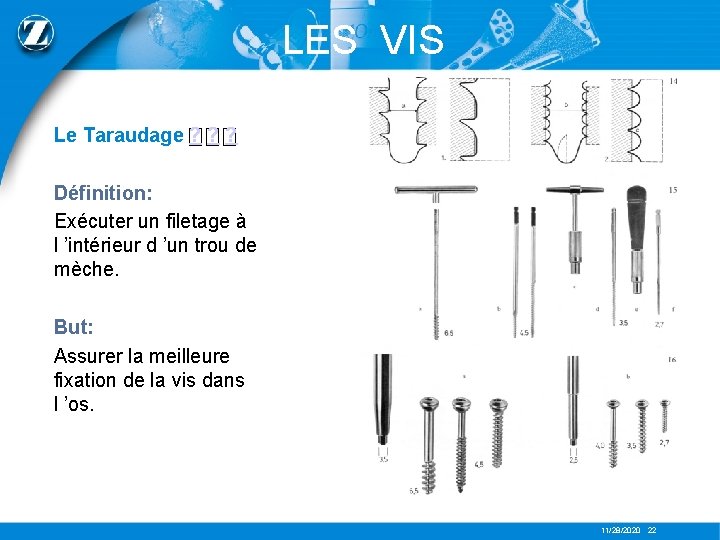

LES VIS Le Taraudage ? ? ? Définition: Exécuter un filetage à l ’intérieur d ’un trou de mèche. But: Assurer la meilleure fixation de la vis dans l ’os. 11/28/2020 22

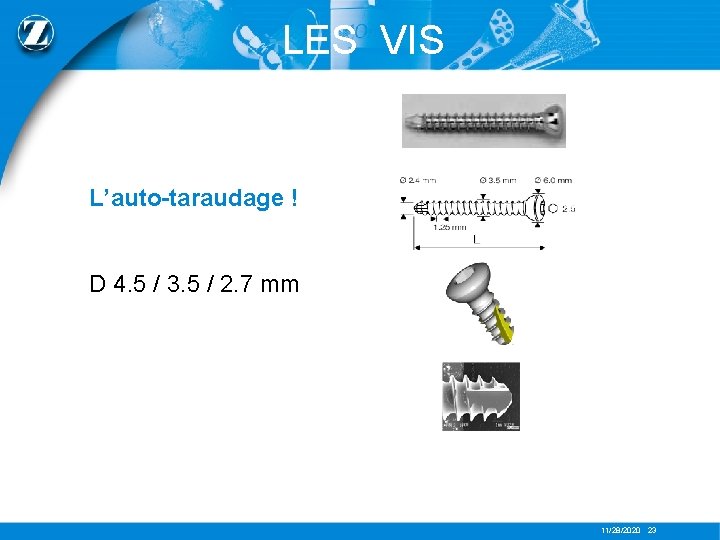

LES VIS L’auto-taraudage ! D 4. 5 / 3. 5 / 2. 7 mm 11/28/2020 23

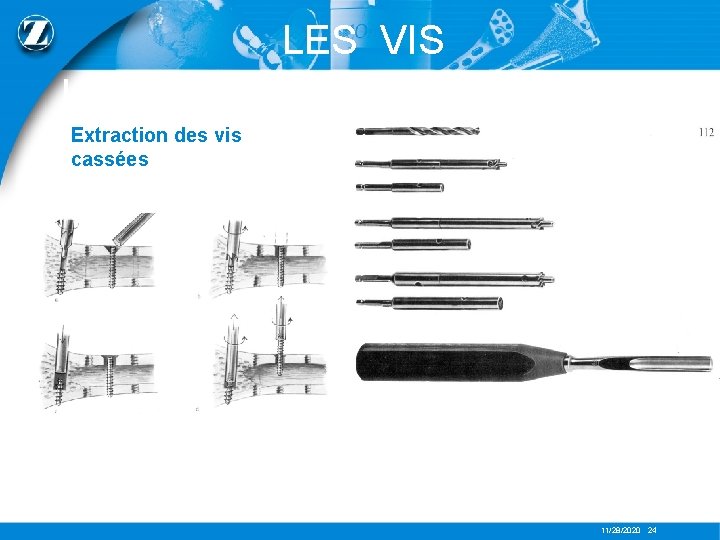

LES VIS Extraction des vis cassées 11/28/2020 24

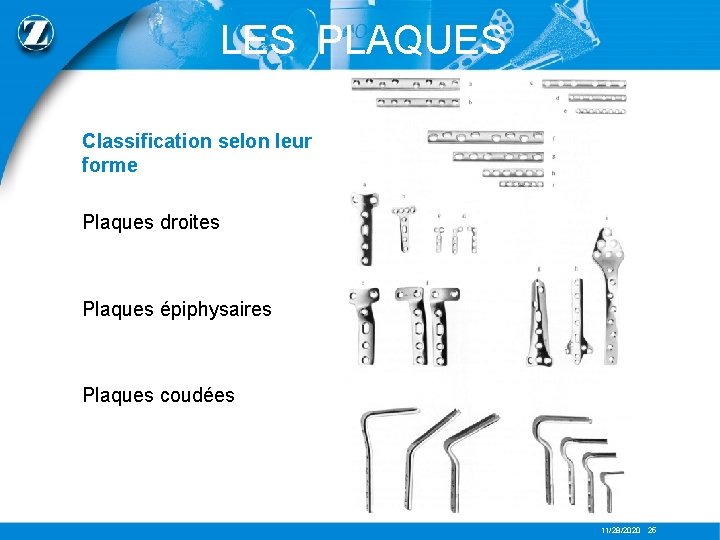

LES PLAQUES Classification selon leur forme Plaques droites Plaques épiphysaires Plaques coudées 11/28/2020 25

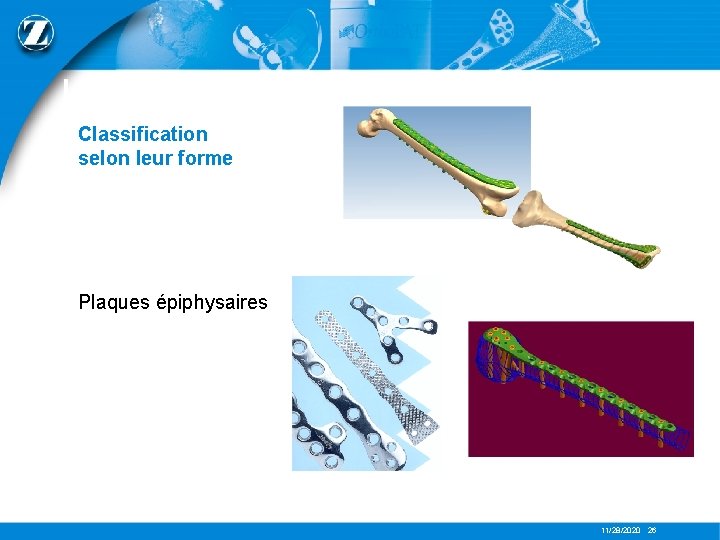

LES PLAQUES Classification selon leur forme Plaques épiphysaires 11/28/2020 26

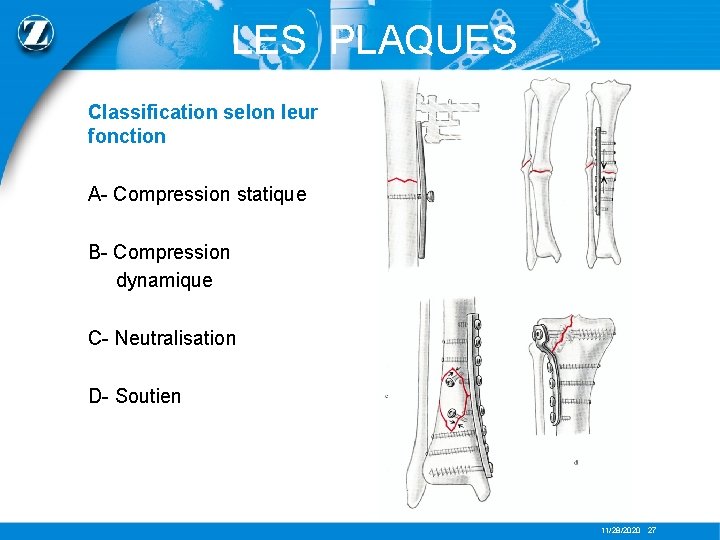

LES PLAQUES Classification selon leur fonction A- Compression statique B- Compression dynamique C- Neutralisation D- Soutien 11/28/2020 27

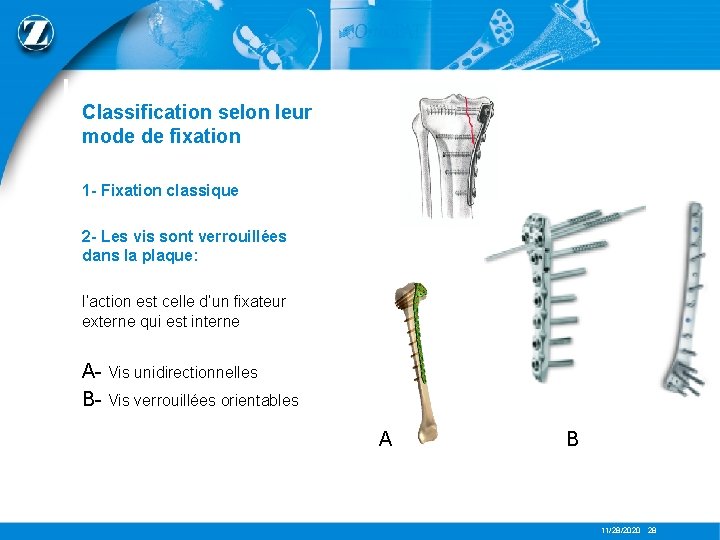

LES PLAQUES Classification selon leur mode de fixation 1 - Fixation classique 2 - Les vis sont verrouillées dans la plaque: l’action est celle d’un fixateur externe qui est interne A- Vis unidirectionnelles B- Vis verrouillées orientables A B 11/28/2020 28

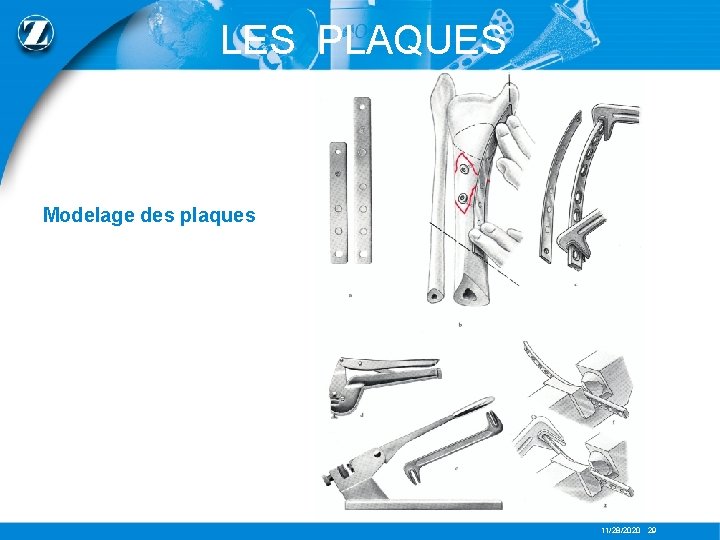

LES PLAQUES Modelage des plaques 11/28/2020 29

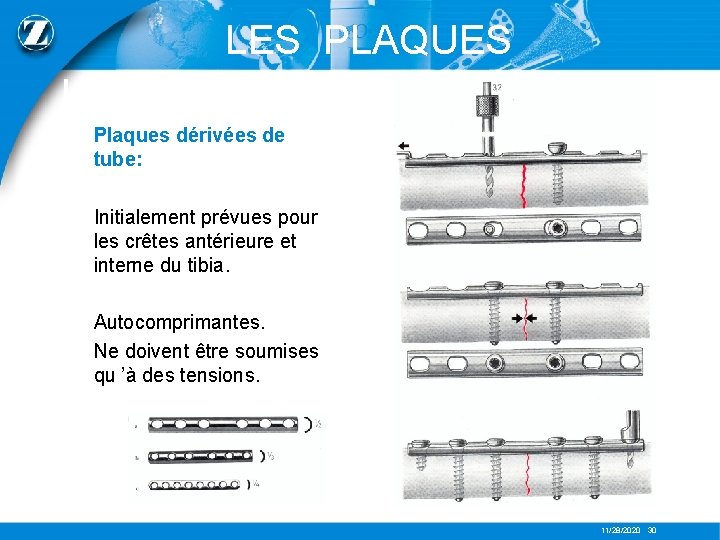

LES PLAQUES Plaques dérivées de tube: Initialement prévues pour les crêtes antérieure et interne du tibia. Autocomprimantes. Ne doivent être soumises qu ’à des tensions. 11/28/2020 30

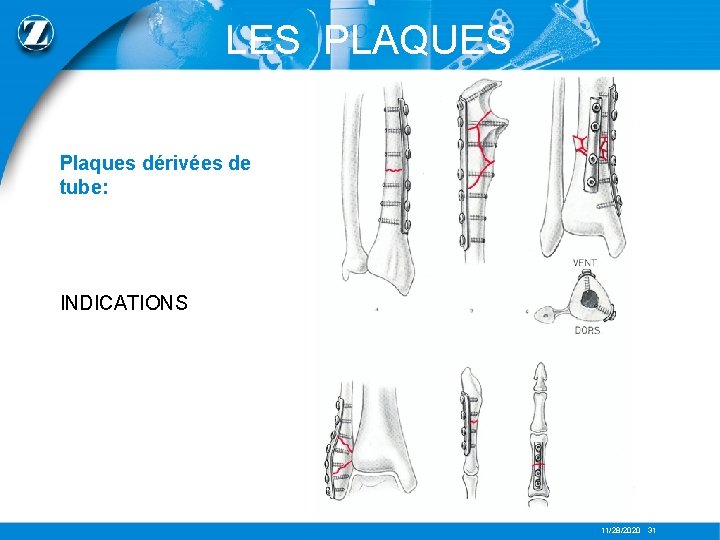

LES PLAQUES Plaques dérivées de tube: INDICATIONS 11/28/2020 31

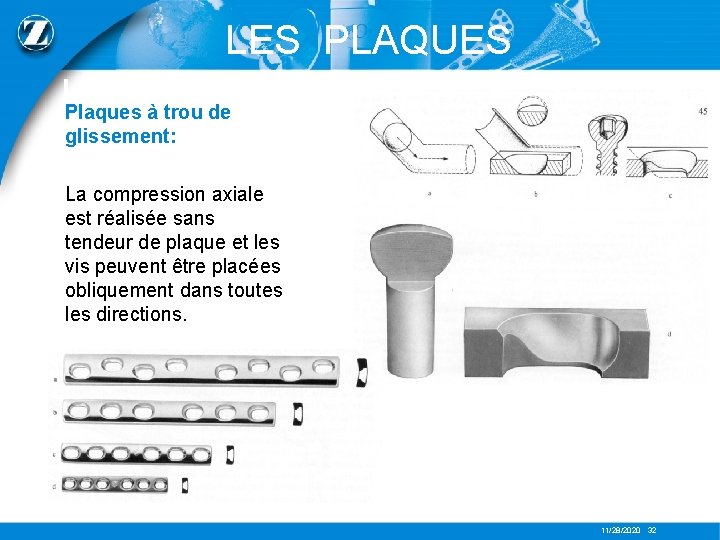

LES PLAQUES Plaques à trou de glissement: La compression axiale est réalisée sans tendeur de plaque et les vis peuvent être placées obliquement dans toutes les directions. 11/28/2020 32

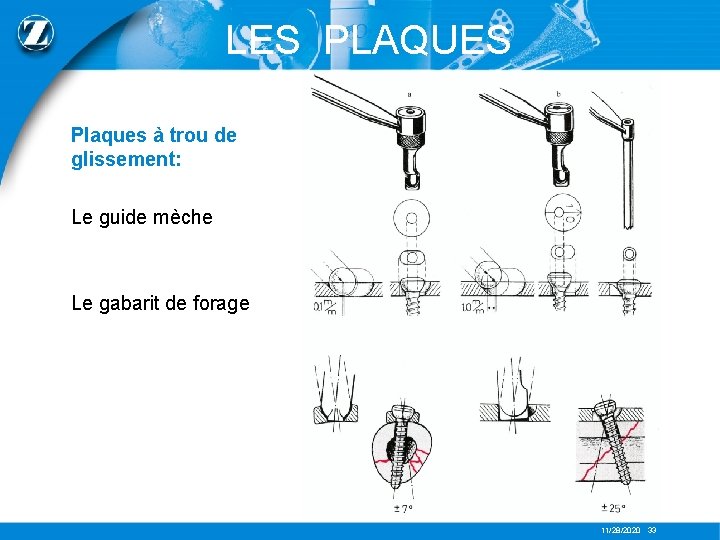

LES PLAQUES Plaques à trou de glissement: Le guide mèche Le gabarit de forage 11/28/2020 33

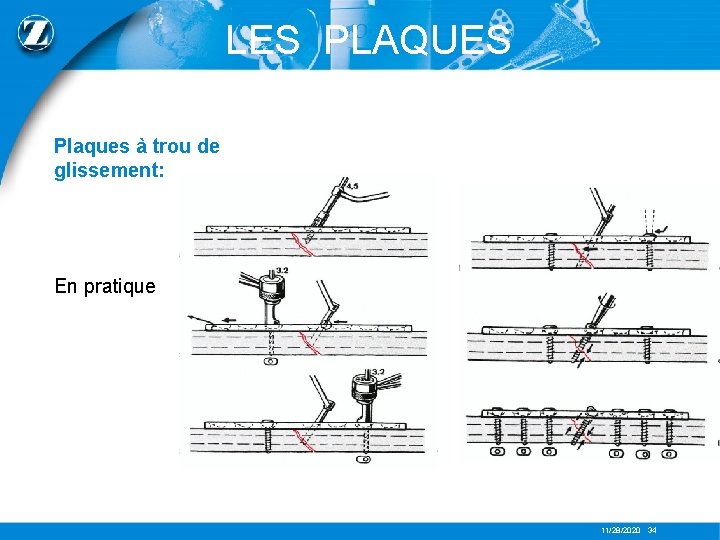

LES PLAQUES Plaques à trou de glissement: En pratique 11/28/2020 34

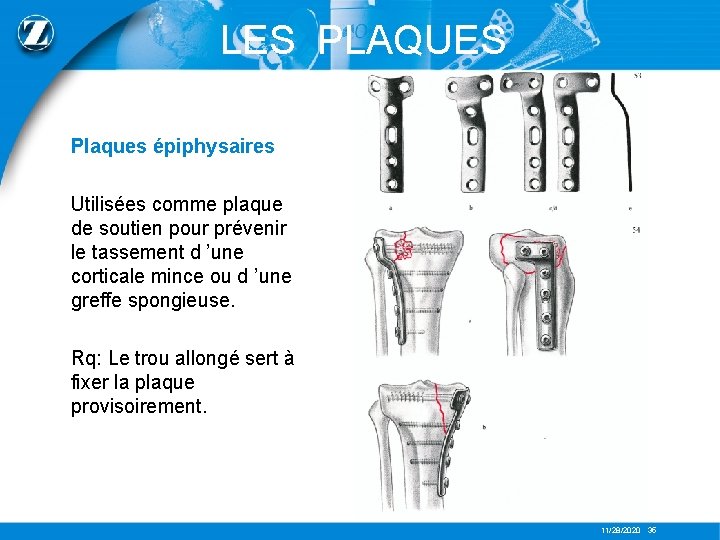

LES PLAQUES Plaques épiphysaires Utilisées comme plaque de soutien pour prévenir le tassement d ’une corticale mince ou d ’une greffe spongieuse. Rq: Le trou allongé sert à fixer la plaque provisoirement. 11/28/2020 35

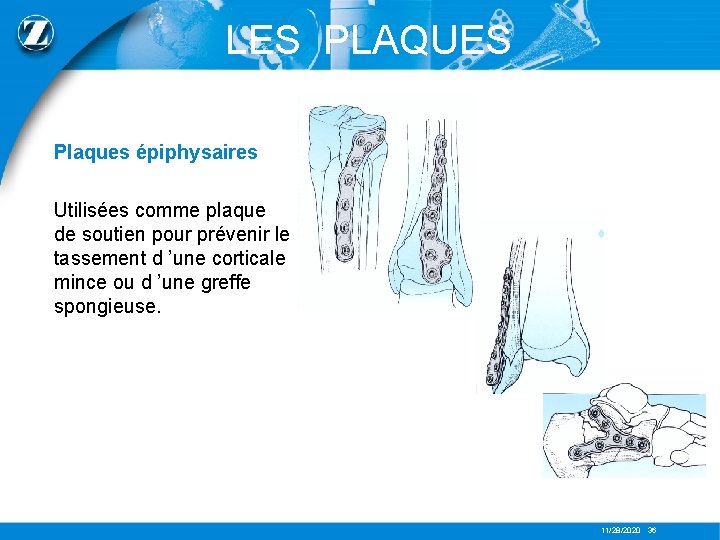

LES PLAQUES Plaques épiphysaires Utilisées comme plaque de soutien pour prévenir le tassement d ’une corticale mince ou d ’une greffe spongieuse. 11/28/2020 36

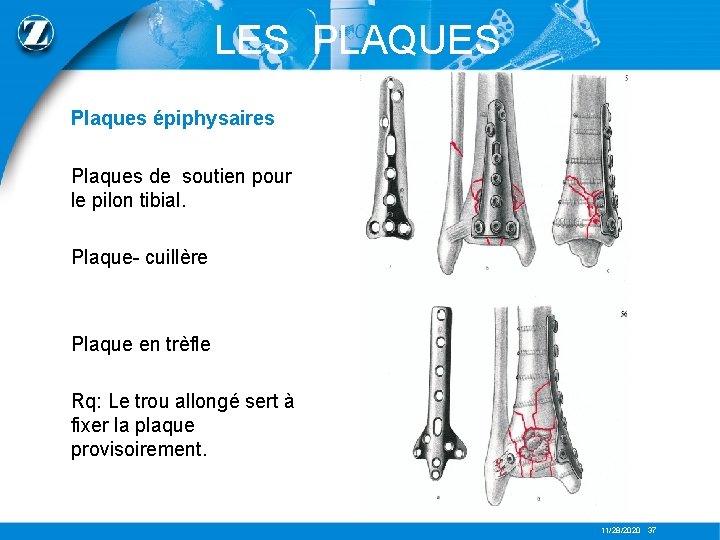

LES PLAQUES Plaques épiphysaires Plaques de soutien pour le pilon tibial. Plaque- cuillère Plaque en trèfle Rq: Le trou allongé sert à fixer la plaque provisoirement. 11/28/2020 37

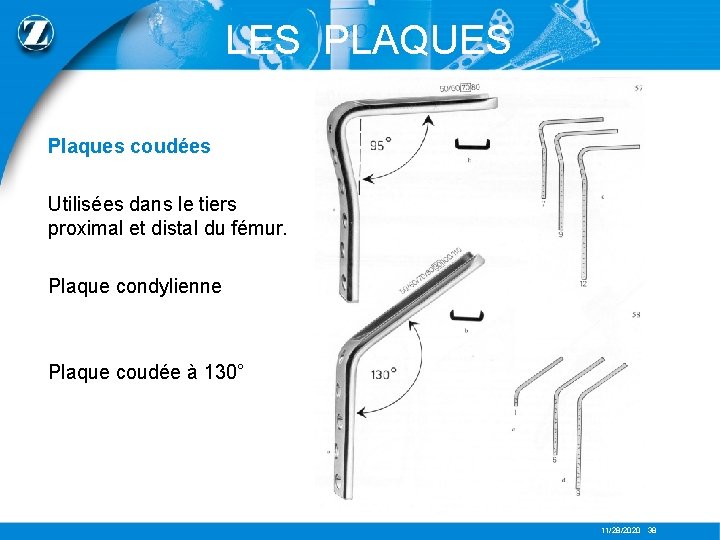

LES PLAQUES Plaques coudées Utilisées dans le tiers proximal et distal du fémur. Plaque condylienne Plaque coudée à 130° 11/28/2020 38

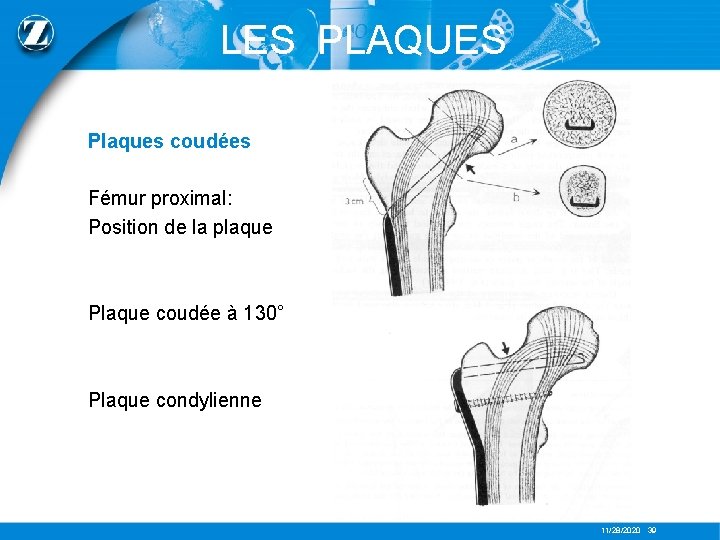

LES PLAQUES Plaques coudées Fémur proximal: Position de la plaque Plaque coudée à 130° Plaque condylienne 11/28/2020 39

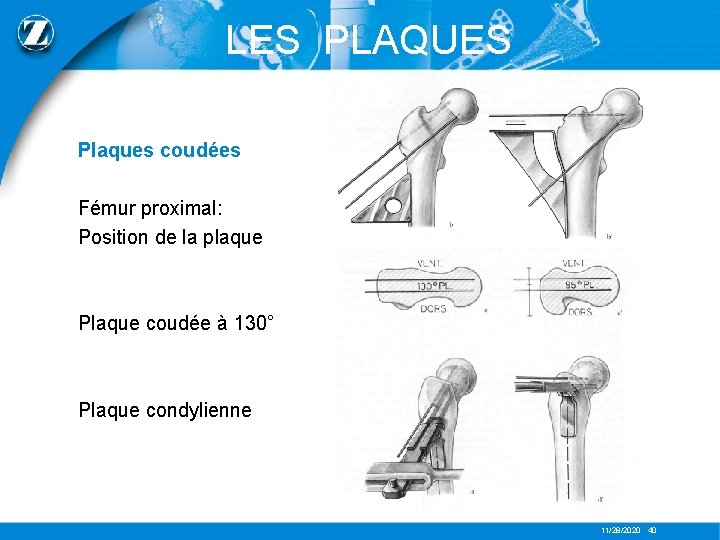

LES PLAQUES Plaques coudées Fémur proximal: Position de la plaque Plaque coudée à 130° Plaque condylienne 11/28/2020 40

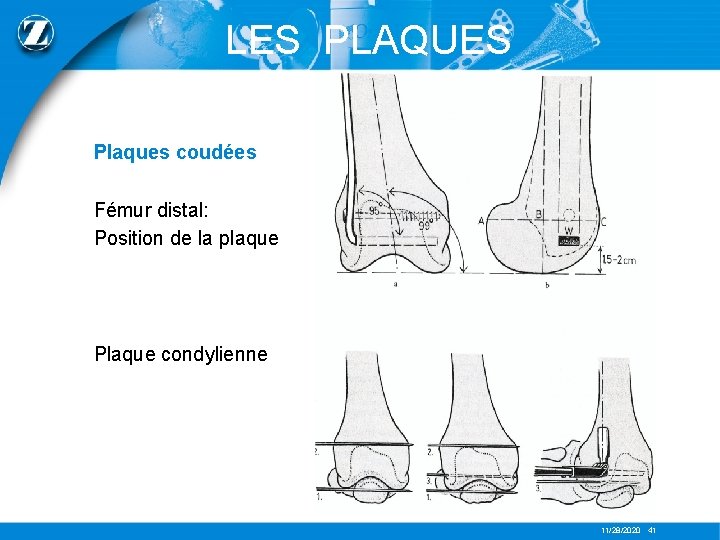

LES PLAQUES Plaques coudées Fémur distal: Position de la plaque Plaque condylienne 11/28/2020 41

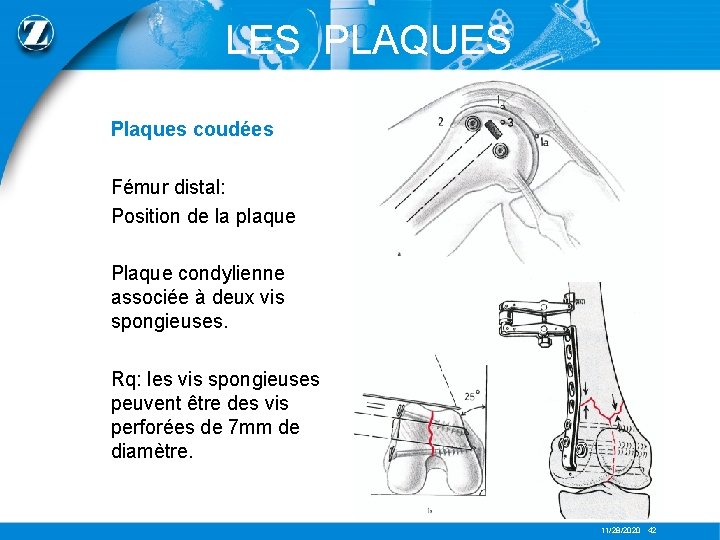

LES PLAQUES Plaques coudées Fémur distal: Position de la plaque Plaque condylienne associée à deux vis spongieuses. Rq: les vis spongieuses peuvent être des vis perforées de 7 mm de diamètre. 11/28/2020 42

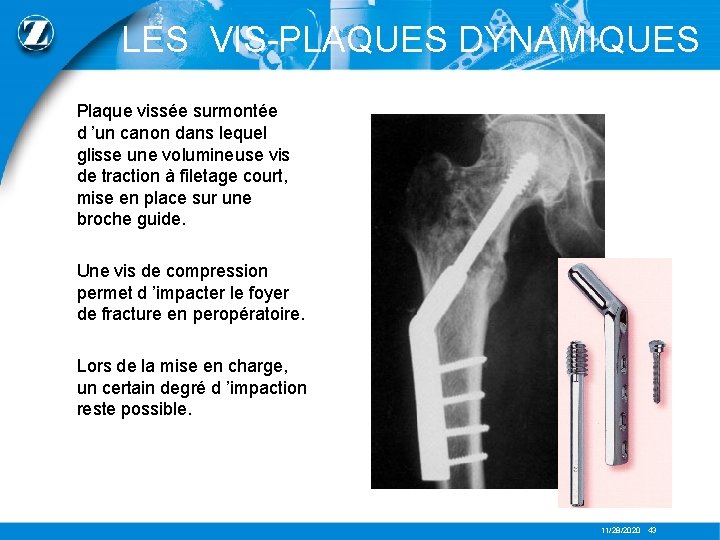

LES VIS-PLAQUES DYNAMIQUES Plaque vissée surmontée d ’un canon dans lequel glisse une volumineuse vis de traction à filetage court, mise en place sur une broche guide. Une vis de compression permet d ’impacter le foyer de fracture en peropératoire. Lors de la mise en charge, un certain degré d ’impaction reste possible. 11/28/2020 43

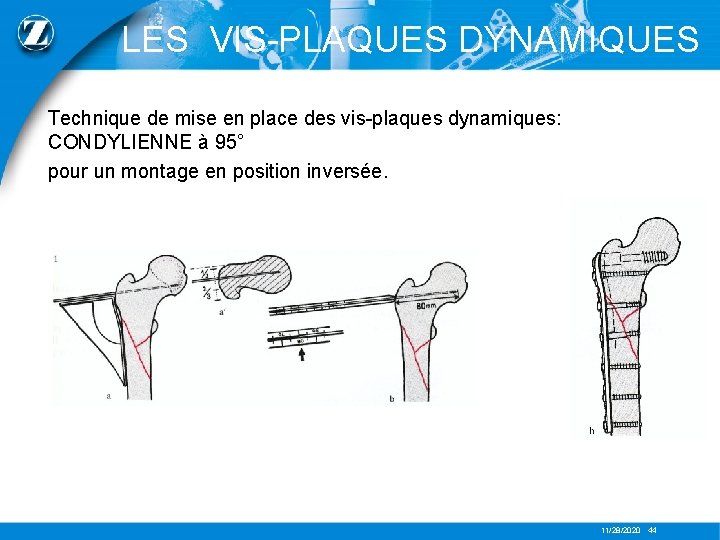

LES VIS-PLAQUES DYNAMIQUES Technique de mise en place des vis-plaques dynamiques: CONDYLIENNE à 95° pour un montage en position inversée. 11/28/2020 44

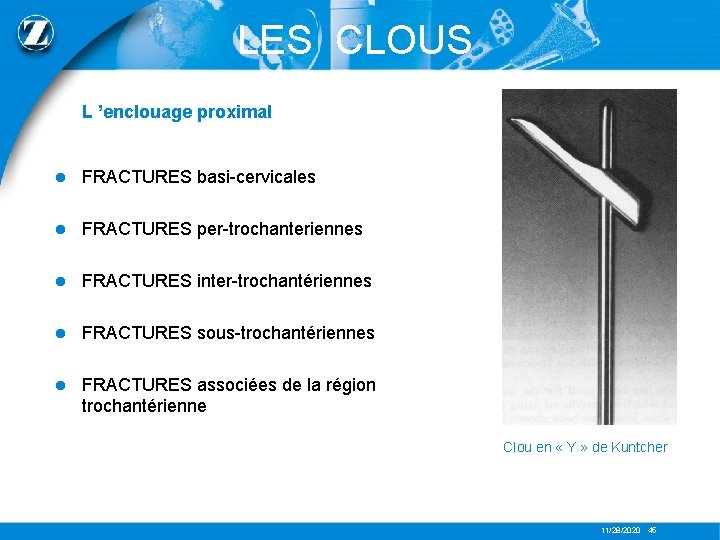

LES CLOUS L ’enclouage proximal l FRACTURES basi-cervicales l FRACTURES per-trochanteriennes l FRACTURES inter-trochantériennes l FRACTURES sous-trochantériennes l FRACTURES associées de la région trochantérienne Clou en « Y » de Kuntcher 11/28/2020 45

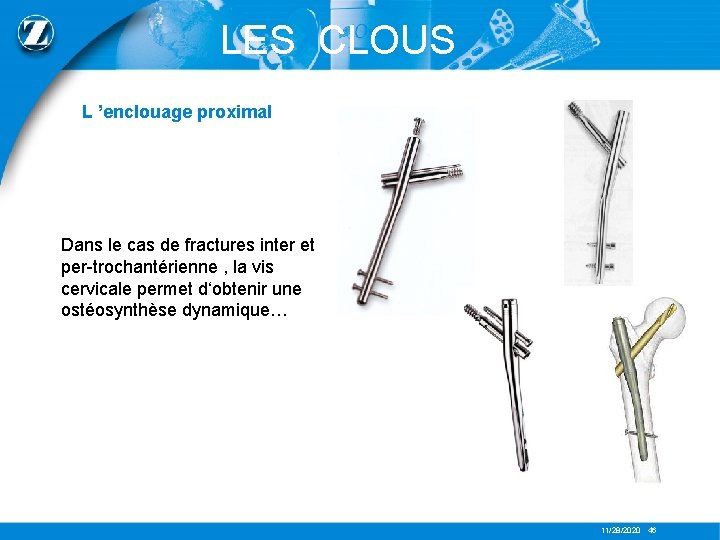

LES CLOUS L ’enclouage proximal Dans le cas de fractures inter et per-trochantérienne , la vis cervicale permet d‘obtenir une ostéosynthèse dynamique… 11/28/2020 46

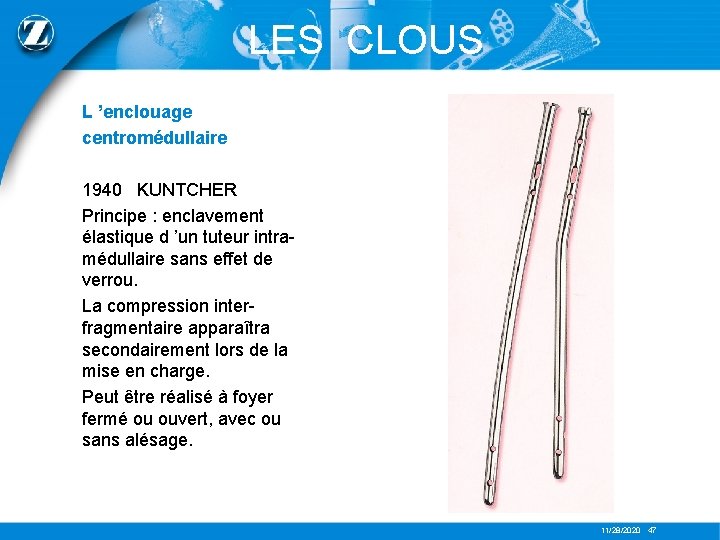

LES CLOUS L ’enclouage centromédullaire 1940 KUNTCHER Principe : enclavement élastique d ’un tuteur intramédullaire sans effet de verrou. La compression interfragmentaire apparaîtra secondairement lors de la mise en charge. Peut être réalisé à foyer fermé ou ouvert, avec ou sans alésage. 11/28/2020 47

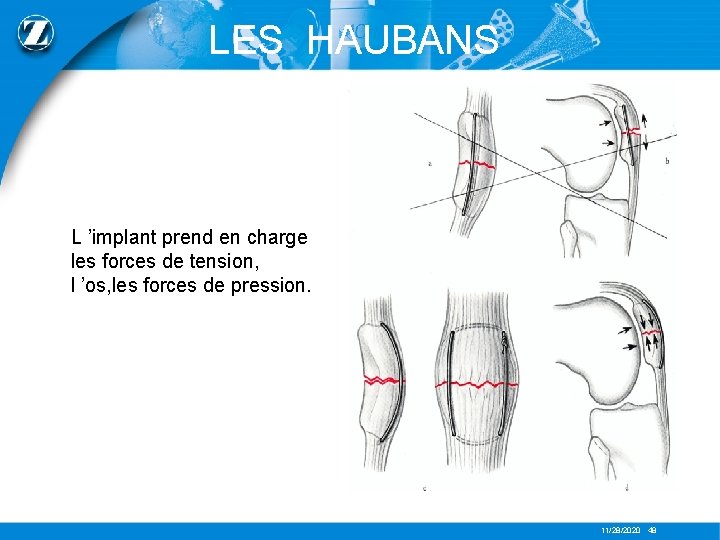

LES HAUBANS L ’implant prend en charge les forces de tension, l ’os, les forces de pression. 11/28/2020 48

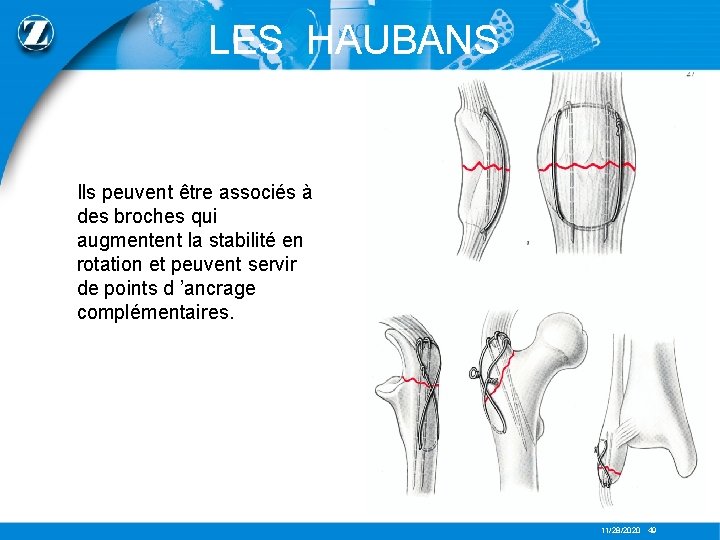

LES HAUBANS Ils peuvent être associés à des broches qui augmentent la stabilité en rotation et peuvent servir de points d ’ancrage complémentaires. 11/28/2020 49

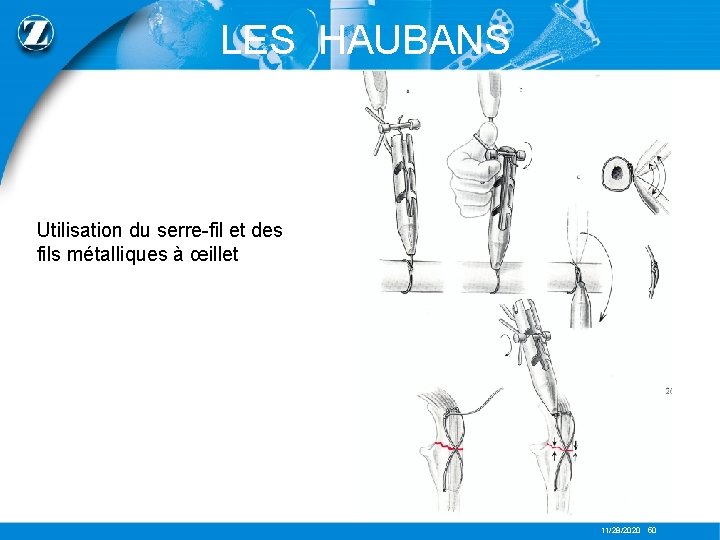

LES HAUBANS Utilisation du serre-fil et des fils métalliques à œillet 11/28/2020 50

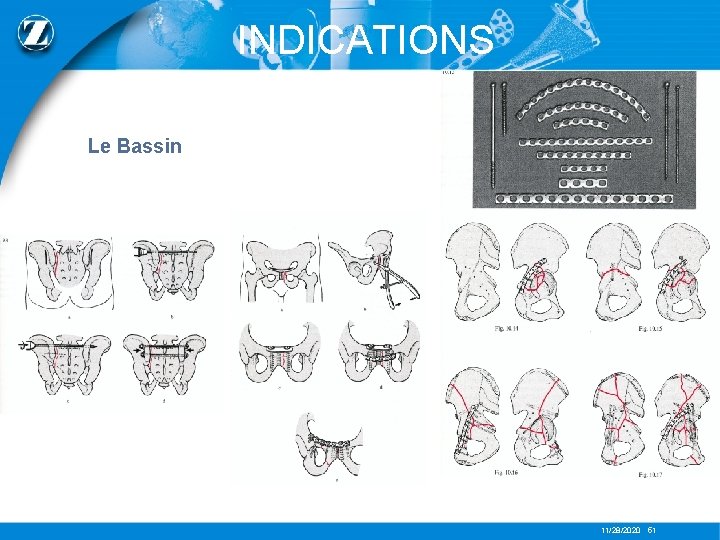

INDICATIONS Le Bassin 11/28/2020 51

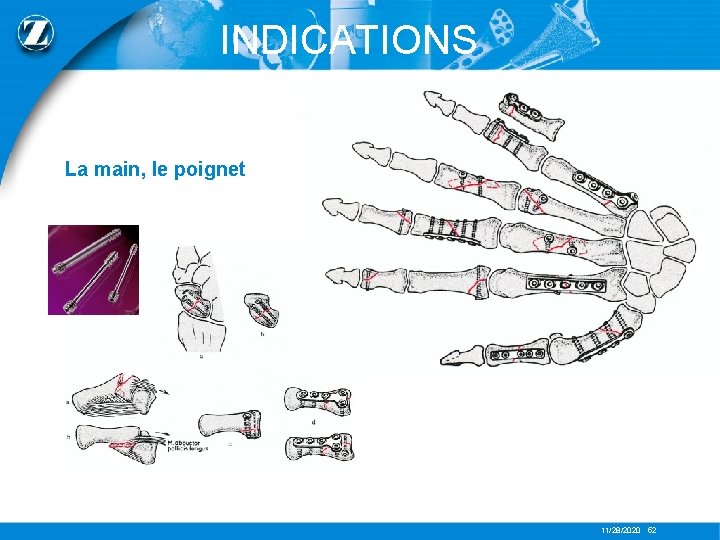

INDICATIONS La main, le poignet 11/28/2020 52

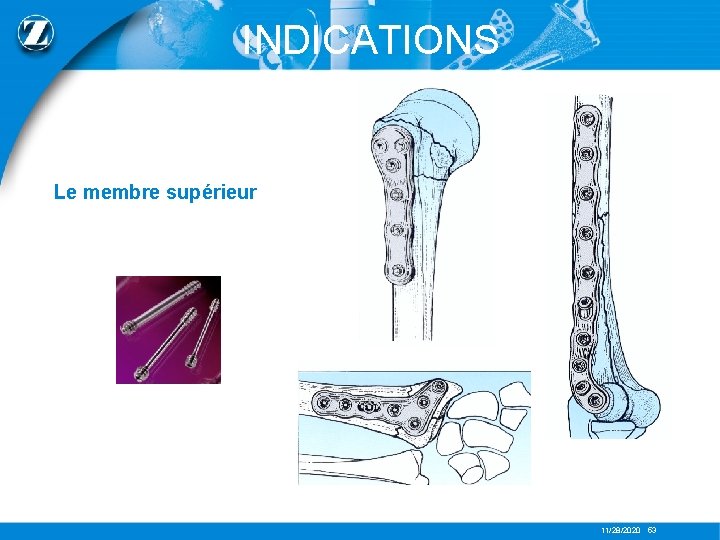

INDICATIONS Le membre supérieur 11/28/2020 53

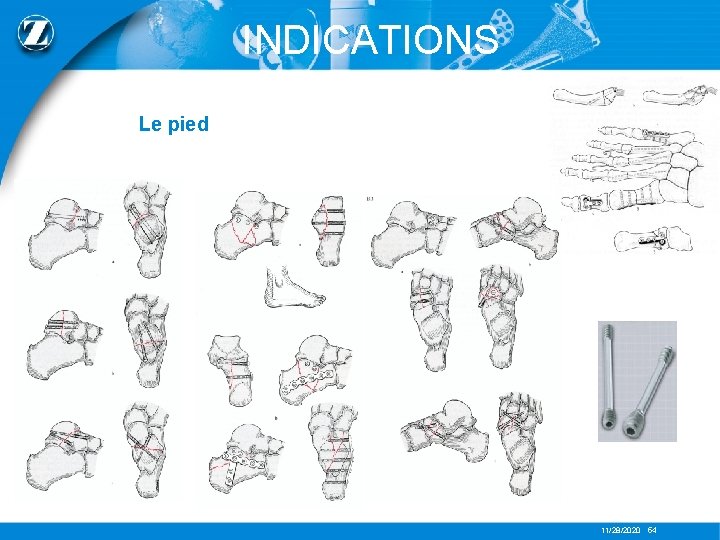

INDICATIONS Le pied 11/28/2020 54

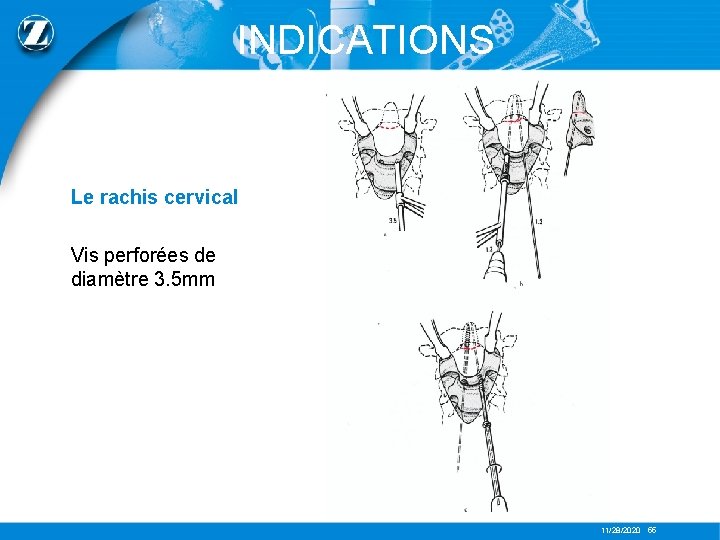

INDICATIONS Le rachis cervical Vis perforées de diamètre 3. 5 mm 11/28/2020 55

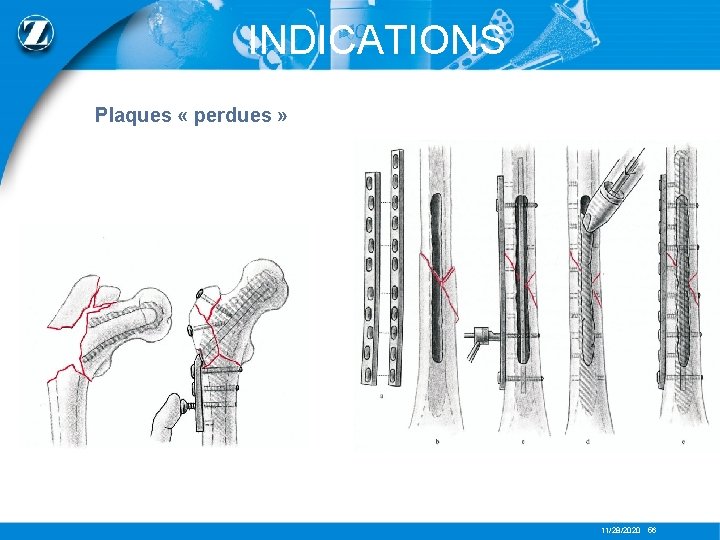

INDICATIONS Plaques « perdues » 11/28/2020 56

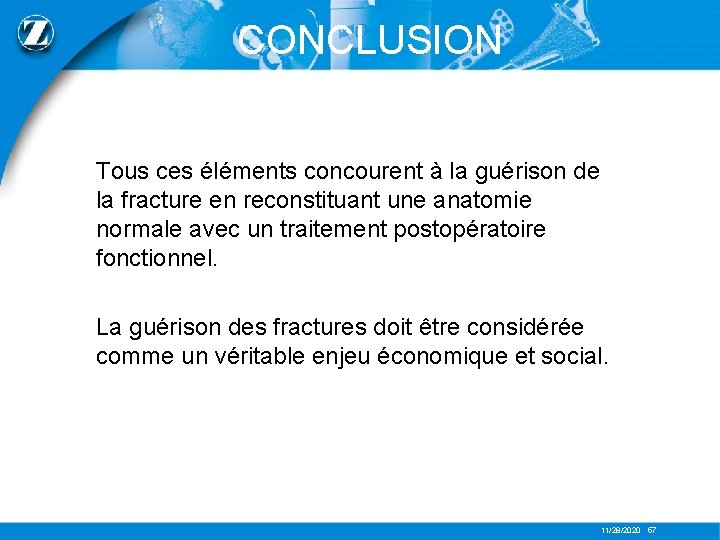

CONCLUSION Tous ces éléments concourent à la guérison de la fracture en reconstituant une anatomie normale avec un traitement postopératoire fonctionnel. La guérison des fractures doit être considérée comme un véritable enjeu économique et social. 11/28/2020 57
