BASE SCIENTIFIQUE DE L’EVALUATION DE LA CONFORMITE DES APPAREILS PORTABLES SANS FIL ___________________ Jafar Keshvari Président, Commission Internationale Electrotechnique IEC MT 1 (IEC 62209 -1 & IEC 62209 -2)

Sommaire ___________________ • Fondements & Rappel Historique • Ionisant et non radiation ionisante • • • Normes d’exposition EMF • L’Avenir des normes de conformité des appareils sans fil IEC Pourquoi mettre au point les normes de conformité RF Mesure/Normes d’évaluation RF dans la Commission Internationale Electro-Technique (IEC)

Fondements & Rappel Historique ___________________ • Selon l’histoire, les philosophes et les scientifiques ont exploré et mis en place plusieurs phénomènes naturels qui ont facilité la vie de l’humanité. • Il a été déclaré que le philosophe Thales de Milteus (640 -546 B. C) que fut la première personne a observé les propriétés électriques d’ambre et exploré les propriétés magnétiques des pierres d’aimant. • Le pincement de la jambe d’une grenouille morte lorsqu’elle est disséquée avec un métal mouillé observé par Galvani en 1786, a conduit Volta à inventer la battérie électrique. • Armstrong a démontré la transmission radio FM en 1933. • Les communications avancées et l’infrastructure des télécommunications ont réduit les besoins en transport, ont conduit à la réduction de la consommation du carburant et par conséquent la réduction de la pollution de l’air à partir du monoxyde de carbone, le dioxyde de carbone, les oxydes d’azote, les hydrocarbures et autres polluants.

Fondements & Rappel Historique … ___________________ • La Radiation Electromagnétique: composée des ondes de l’énergie électrique et magnétique se déplacent ensemble à travers l’espace. • Toute la radiation électromagnétique peut être classée par fréquence des fréquences extrêmement faibles à celles extrèmement fortes. • La radiation de fréquence extrèmement forte tel que l’Ultraviolet (UV) et les rayons x est appelée la “Radiation Ionisante” car elle est assez puissante pour effectuer des changements chez les atômes de toute chose au contact duquel elle se trouve, en brisant les limites chimiques(ionisation) , modifiant ainsi la nature biologique et chimique. • La radiation électromagnétique à ces fréquences en deçà de la bande UV est généralement classée comme une “Radiation non ionisante” parce qu’elle manque spécialement de l’énergie pour effectuer les changements dans la structure atomique.

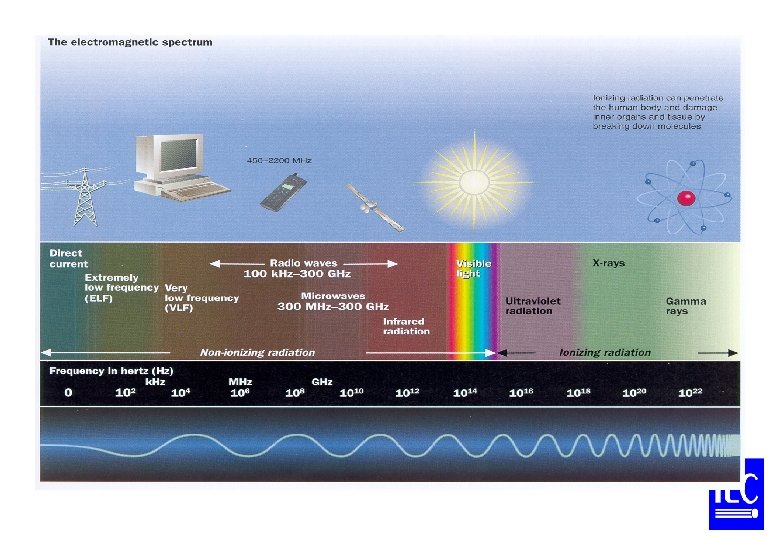

Le Spectre Electromagnétique

Fondements & Rappel Historique (radiation ionisante et non ionisante ___________________ • Il y a radiation non ionisante, lorsque le contact avec un sujet est incapable de libérer des électrons (c’est-à-dire l’ionisant) à partir des atômes et des molécules. • Il existe un quantum d’énergie minimum sous lequel une radiation serait incapable de produire une ionisation. Le quantum d’énergie, E, de la radiation est fourni par: E = Ћf Lorque f et Ћ dénotent la fréquence de radiation et la constante planche respectivement. • Pour une énergie d’ionisation minimum de 12 volts d’électron (e. V), du moment h = 4. 1357 e-15 e. V. s, la fréquence minimum de radiation serait autour de 2. 9 e 15 Hz (2900 Tera. Hz). Ceci correspond à une longueur d’onde à environ 1. 034 e-07 m or 103. 4 nm. Ceci est proche du seuil de la longeur d’onde du spectre ultraviolet (UV) • Les quanta d’énergie du RF très en deçà du niveau nécessaire pour briser les limites chimiques au niveau de l’ ADN

Fondements & Rappel Historique … ___________________ Les longueurs d’onde et les fréquences de la radiation non ionisante λ/ƒ ULTRAVIOLET LUMIERE VISIBLE INFRA ROUGE MW & RF UVC** UVB** UVA** 200* – 280 nm 280 – 315 nm 315 – 400 nm 400 – 780 nm 780 nm – 1 mm 30 km 1500 – 1071 THz 1071– 952 THz 952 – 750 THz 750 – 385 THz 300 GHz 10 k. Hz (λ ) Longueur d’onde, (ƒ) Fréquence ** OMS (Organisation Internationale de la Santé) classification du spectre UV non ionisant. * 100 nm conformément à la Commission Internationale sur l’Illumination.

Fondements & Rappel Historique … ___________________ • Les appareils de communication sans fil fonctionnent à des fréquences 100 -6000 MHz. • Les téléphones mobile fonctionnent à une variété de fréquences entre environ 800 et 2200 MHz. • Les téléphones mobiles des antennes de la station de base émettent un EMR dans la tranche de 1800 – 2000 MHz • Les écran d’ordinateur émettent une grande game de EMR de 30 Hz à 300 GHz. • Les ondes électromagnétiques peuvent produire des effets biologiques qui peuvent parfois, mais ne conduisent pas toujours, des effets de santé adverses. C’est important de comprendre la différence entre les deux: • Un effet biologique se produit lorsque l’exposition des ondes électromagnétiques cause un changement physiologique détectée ou notifiée dans un système biologique. • Un effet de santé adverse se produit lorsque l’effet biologique est hors de la gamme normale du corps à compenser et ainsi conduit à une condition adverse de la santé.

Fondements & Rappel Historique … ___________________ • Est ce qu’une rapide mise au point des Technologies de l’Information et des Communications a des impacts négatifs sur la santé et l’Environnement: • • L’exposition électromagnétique relative à l’utilisation des équipements? des équipements d’évacuation de déchet? Veuillez répondre en vous focalisant sur plutôt: • Comment évaluer l’absorption de l’énergie dans le corps humain causée par l’exposition électromagnétique

Sources RF de la Technologie Sans Fil ___________________

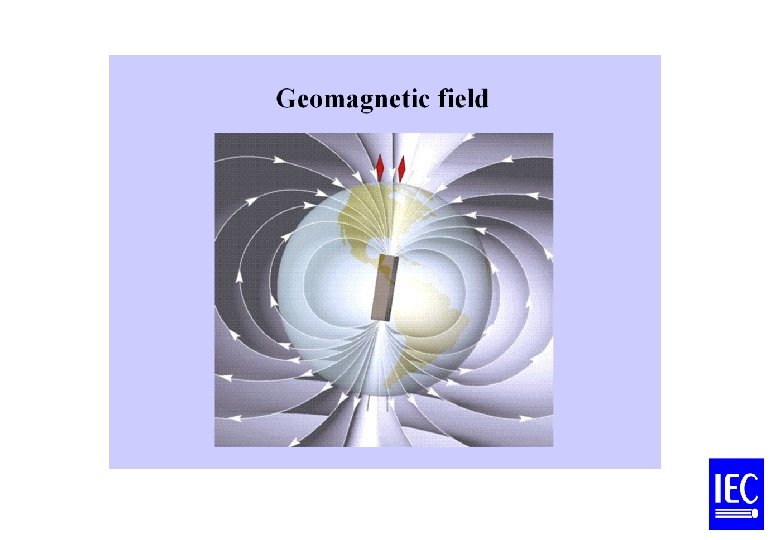

Exposition aux sources communes EMF ___________________

Analyse de l’Interaction RF du corps humain? ___________________ • Le défi de quantification de l’interaction RF avec le corps humain? __________ • Micro et micro approche? • La dimension de l’onde est beaucoup plus importante que le corps humain. • La dimension de l’onde est beaucoup plus petite que le corps humain. • La dimension de l’onde est environ la même taille qu’un organisme humain.

Faible fréquence électrique et champs magnétiques f = 0 - 30 k. Hz l= – 10 km Electric field Magnetic field Surface charge Currents Circulating currents

Champs de la fréquence Radio magnétique f = 30 k. Hz – 300 GHz = 10 km – 1 mm Radiowave Heating

Radiation Optique f = 300 GHz-1000 THz = 1 mm – 100 nm Optical radiation Heating, photochemical reactions Epidermis Dermis

Comment quantifier l’Absorption de l’Energie RF, SAR L’énergie absorbée par une masse d’unité du tissu se réfère au ____________________ Taux Spécifique d’Absorption (SAR). _________ Pour des champs EM sinusoïdaux, le taux de base d’énergie déposée en un petit volume est défini comme Taux Spécifique d’Absorption: σ et ε’ indiquent combien l’énergie sera absorbée par l’équipement

Permittivité ε: Décrit comment la polarisation induite et alignement partielle des dipôles électriques permanentes se produisent pour un Champ E électrique appliqué donné Conductivité σ: Comment la conduction de la densité du courant sera produite par un E appliqué donné.

NORMES D’EXPOSITION EMF ___________________ • ICNIRP • Directives mises en place par un comité des experts nommés, pas membres de l’industrie • Les directives de l’ICNIRP est également applicable à la fois aux stations de base, téléphones et autre équipements de transmission radio • Réunions clôturées • Annotée par l’OMS

Motif entre les limites d’exposition RF dumaine selon les directives de la Commission Internationale de la Protection de Radiation Non Ionisante (ICNIRP) ___________________ • Un effet biologique se produit lorsque l’exposition aux champs électromagnétiques cause des changements phyiologiques détectables ou constatables dans un système biologique. • Un effet de santé adverse se produit lorsque l’effet biologique est hors gamme normale pour que le corps compense. • Dans la région RF des effets thermaux sont des effets nuisibles • Seules études répétées peuvent constituer une base scientifique des normes d’exposition. • Les changements de comportements identifiés c’est-à-dire une augmentation de toute la température corporelle qui dépasse 1°C à un Taux d’Absorption d’Energie (SAR) de 1 - 4 w/kg.

Limites d’exposition RF et marges de sécurité ___________________ • Des limites sont définies pour le SAR du corps humain et localisé le SAR à prévenir la chaleur excessive du tissu dûe à l’exposition RF • Limite de tout le corps SAR est basée à un seuil de 4 W/kg (corresponds à environ 1°C d’augmentation de la température du corps). Les facteurs de sécurité de 10 et 50 sont utilisés pour une exposition respectivement publique et professionnelle • Le motif de la limite locale SAR et la masse moyenne est implicitement basée sur des effets d’exposition (thermaux) sur l’oeil avec un facteur de sécurité de 50

Exposition à partir du téléphone mobile • SAR non-uniforme (valeur locale SAR habituellement en deçà de 1 W/kg dans une masse de tissu de 10 g) • Température plus uniforme • Augmentation de la température locale d’Equilibre est <0. 2 °C au maximum

T en tête (une masse moyenne de 10 g, antenne emet en moyen une puissance de 0. 25 W)

ICNIRP: Seuil de base Exposition Forte Les effets établis de santé Faible Seuil établi des effets de santé Facteurs de réduction Limite d’Exposition Source: ICNIRP

Restrictions de base ICNIRP sur l’exposition de la fréquence dans la limite de 10 MHz à 10 GHz

Flux de l’énergie électromagnétique ___________________ Source EMF Flux de l’énergie Approximative (watts/mètre carré) Rayonnement solaire à la surface de la terre 1350 W/m 2 l’après midi Radiation de la chaleur infrarouge d’une personne vivante 20 W/m 2 Station de base Mobile 70 W/m 2 – 3 m. W/m 2 a) Émission micro-onde d’une personne vivante 3 m. W/m 2 a) 30 – 2000 MHz, Göteborg et divers sites, Suède (Uddmar T, Thèse, Chalmers U. , 1999) limite ICNIRP 4. 5 W/m 2 à 900 MHz

Introduction: Mesure et normes informatiques ___________________ • Tous les appreils portables sans fil doivent se conformer aux limites d’exposition RF avant de les mettre sur le marché. • Les normes de conformité pour les appareils sans fil portables sont développés par la Commission Internationale Electrotechnique IEC et IEEE notamment adéquates aux téléphones mobiles [IEC-62209 -1 2005, IEEE 1528, 2003]. • La fusion des nouvelles technologies et les différentes positions d’usage des appareils mobiles ont conduit au développement des normes de conformité pertinentes pour couvrir l’évaluation de l’exposition des autres parties du corps autre que la tête [IEC-62209 -2, 2010]. • Bien que le AR soit établi au niveau certifié le plus élevé, le niveau SAR actuel pour le téléphone mobile au cours de l’utilisation est généralement beaucoup plus faible que les valeurs maximum. En effet, depuis que les téléphones mobiles sont conçus pour fonctionner à plusieurs différents niveaux de puissance, ils utilisent uniquement le niveau minimum de la puissance nécessaire à fournir une connexion au réseau. En théorie plus proche vous êtes d’une antenne de la station de base, plus faible le niveau de la puissance nécessaire au téléphone mobile est.

Les normes d’évaluation de conformité RF ___________________ • La conformité peut être évaluée par les mesures ou les calculs. • Il n’y a aucune signification de l’existence des Directives/normes d’exposition si ce n’est pas possible de la mesurer. • Pratiquement ce n’est pas possible de mesurer l’absorption de l’énergie dans le corps des espèces vivantes! • Dans le but d’évaluer les limites d’exposition les procédures doivent se normaliser pour évaluer ces limites. Il est donc nécessaire de développer de la tête des spectres/spectres du corps • Un instrument avancé est nécessaire à cet effet • Procédure adéquate avec une incertitude quantifiée est nécessaire.

Commission Internationale Electro-Technique (IEC) normes d’Evaluation RF des appareils sans fil ___________________ • IEC-MT 62209, - Partie 1, SAR des téléphones portables. Pour réviser les normes IEC 62209 -1: “Procédure à Mesure le taux Spécifique d’Absorption (SAR) pour les Téléphones Cellulaires Mobiles dans une Fréquence allant de 300 MHz à 3 GHz” d’ici à fin 2011. - Partie 2, SAR des autres dispositifs portés sur soi et cellulaires. Pour réviser l’IEC 62209 -2: “Procédure pour déterminer le Taux Spécifique d’Absorption (SAR) des appareils de communication sans fil utilisés à proximité du corps humain (fréquence de 30 MHz à 6 GHz) norme d’ici à 2013. - Pour unifier les parties 1&2 IEC 62209 des normes d’ici à 2013.

Unité de mesure du Champ Spectre Tête SAM

Spectre Tête SAM ___________________ • Le Modèle des Normes Anthropomorphique – est un spectre de tête qui à première vue à pour but d’être utilisé pour mesurer l’exposition à partir des téléphones mobiles (ou autre emetteurs cellulaires) • SAM est défini comme le spectre standard qui permet une mesure conservatrice de l’exposition radio des populations de toutes origines et tous âges. La région oreille est définie avec des points de références et les plans pour faciliter le positionnement reproductible des appareils des téléccommunications. • Les dimensions du 90ème percentile d’une tête mâle sont choisies pour le spectre. • IEC, CENELEC, et IEEE ont développé des procédures standard pour l’évaluation des expositions à partir des téléphones mobiles qui spécifient l’utilisation d’un spectre SAM. •

Appareil sous test Tissu stimulant le liquide

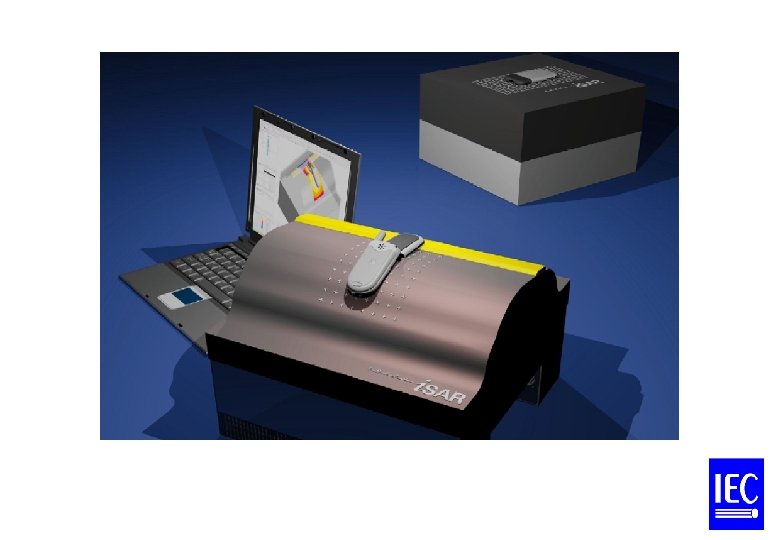

Évaluation d’exposition du téléphone Mobile ___________________

Je vous remercie! Questions?
