Base de pilares Placas de Base Tipos de

Base de pilares - Placas de Base - Tipos de bases 1

Base de pilares - Placas de Base - Tipos de bases 2

As bases rotuladas são dimensionadas somente para resistir às cargas verticais de compressão e horizontais, sem transmitir momento às fundações. Bases flexíveis

As bases engastadas são usadas quando se tem além das cargas verticais e horizontais, esforços de momento, e também quando se necessita dar à estrutura uma maior rigidez às deformações laterais. Por esse motivo as estruturas podem se tornar um pouco mais econômicas em detrimento de fundações mais onerosas. Bases rígidas

Bases de pilares 5

Bases flexíveis OBSERVAÇÕES: (a) A restrição ao giro deve ser a menor possível 6

Bases flexíveis OBSERVAÇÕES: (b) Em geral utiliza-se dois chumbadores próximos à linha de centro da seção z z x y y x y 7

Bases flexíveis OBSERVAÇÕES: (c) Se a rigidez da placa de base for relativamente alta, admite-se pressão de contato uniformemente distribuída z 8

Bases flexíveis OBSERVAÇÕES: (d) Chumbadores dimensionados ao esforço cortante, desprezando atrito entre a chapa e o concreto z Atrito entre a chapa e o concreto é desprezando 9

Bases flexíveis OBSERVAÇÕES: (e) Em alguns casos os chumbadores podem ser substituídos por barras de cisalhamento Chumbadores Solda Barras de cisalhamento ao invés de Chumbadores 10

Bases flexíveis OBSERVAÇÕES: Chumbadores Solda Barras de cisalhamento ao invés de Chumbadores 11

Bases flexíveis OBSERVAÇÕES: Chumbadores Solda Barras de cisalhamento ao invés de Chumbadores 12

Bases flexíveis FAIXA EM BALANÇO Seção t 1 13

Bases flexíveis FAIXA EM BALANÇO Seção t 1 14

Bases flexíveis FAIXA EM BALANÇO Seção t 1 15

TENSÕES ADMISSÍVEIS

Bases flexíveis Seção t 1 17

aplicação Dimensionar a chapa de base Esforço solicitante de compressão = 6 tf Aço chapa ASTM A 36 Concreto base fck = 15 MPa

Bases Rígidas Chumbadores tracionados Enrijecedor Compressão 19

Bases Rígidas EXCENTRICIDADE DO ESFORÇO NORMAL: Enrijecedor Núcleo central H/6 Núcleo central de seção retangular 20

Bases Rígidas EXCENTRICIDADE DO ESFORÇO NORMAL: - Ponto de aplicação da força normal contido no Núcleo central Enrijecedor - Pressão de contato em toda placa de base Núcleo central H/6 - Chumbadores solicitados apenas ao esforço cortante (não há tração nos chumbadores) H 21

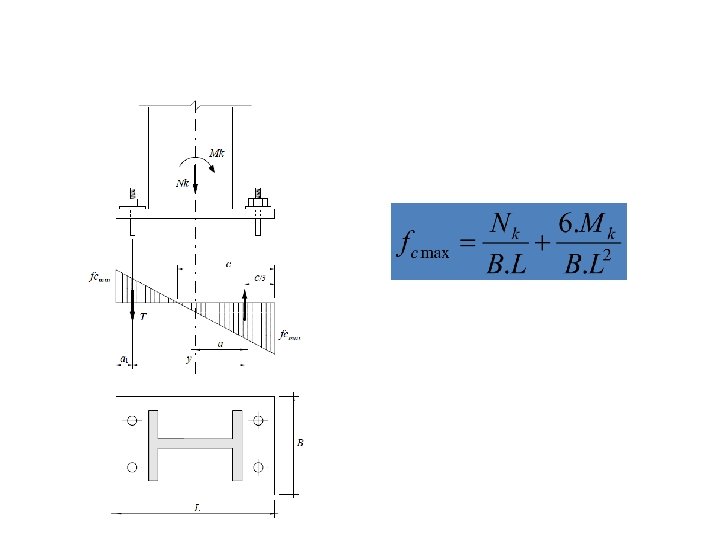

FLEXÃO COMPOSTA OU FLEXO COMPRESSÃO O cálculo de bases submetidas à compressão excêntrica é feito de forma que a tensão máxima solicitante não ultrapasse a tensão resistente do concreto do bloco de fundação.

aplicação Dimensionar a chapa de base Esforço solicitante de compressão = 6 tf Momento (x) = 2, 5 tf. m Aço chapa ASTM A 36 Concreto base fck = 15 MPa

Base de pilares - Chumbadores - Recomendações AISC SAE 1020 E ASTM A 36 25

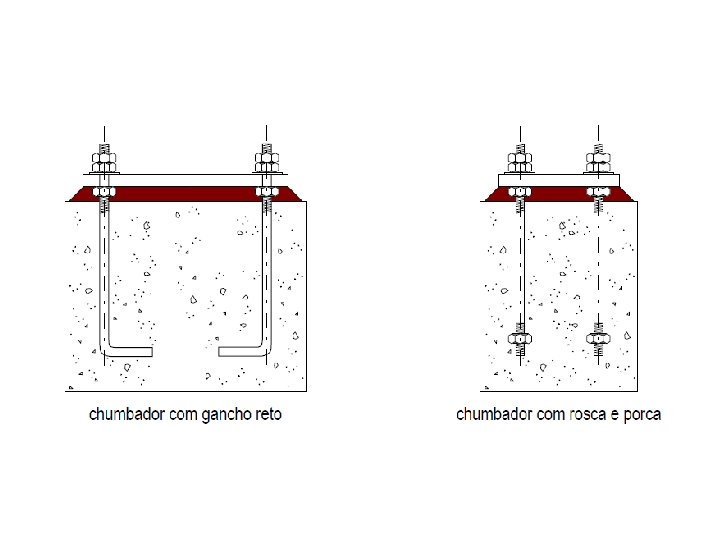

Base de pilares - Chumbadores - Diferenças de comportamento Maior trabalho para fabricação Maior facilidedade de fabricação Conduzem a maiores comprimentos de ancoragem Conduzem a menores comprimentos de ancoragem 26

Base de pilares - Chumbadores - Diferenças de comportamento Comprimento de ancoragem definido em função: - Resistência a tração da barra - Resistência do cone de concreto 27

Base de pilares - Placas de Base - Observações - São mais econômicas - Pode ser usada em qualquer tipo de solo - Encarece a estrutura Recomendações: - Espessura mínima da placa 16 mm Base rotulada - Diâmetro mínimo do chumbador 19 mm 28

Base de pilares - Placas de Base - Observações - São mais onerosas - Ajudam com a rigidez lateral da estrutura - Podem tornar a estrutura um pouco mais econômica Recomendações: - Espessura mínima da placa 19 mm Base engastada - Diâmetro mínimo do chumbador 25 mm 29

Cálculo dos Chumbadores Os chumbadores são barras de aço, usualmente de seção circular, cuja função é fixar as bases das colunas fundações. Geralmente são constituídos de aço SAE 1010 (fy=18 k. N/cm 2; fu=32 k. N/cm 2) ou SAE 1020 (fy=21 k. N/cm 2; fu = 38 k. N/cm 2). Os chumbadores podem estar submetidos a esforços de tração, força cortante ou a uma combinação dos dois. O cálculo dos chumbadores consiste basicamente na determinação do diâmetro da barra e do comprimento de ancoragem. Além disso, devem ser observados diversos detalhes construtivos.

Chumbadores submetido a força cortante

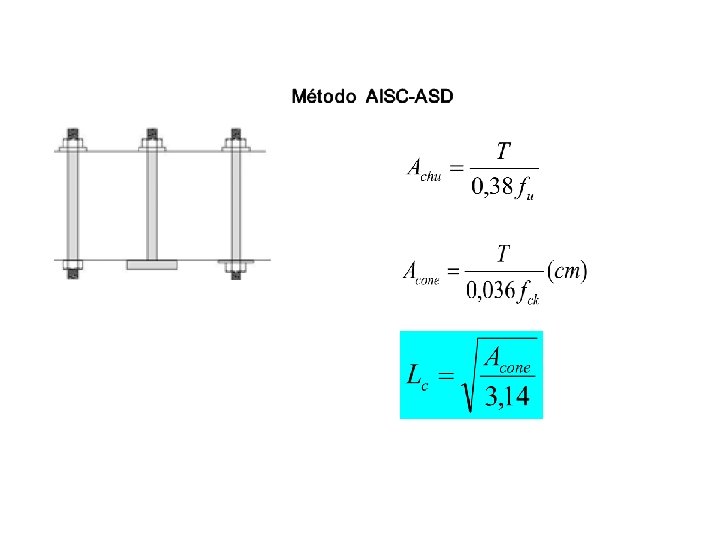

Chumbadores submetido a tração

Dimensionar a chapa de base Esforço solicitante de compressão = 6 tf Momento solicitante em x = 1, 0 tf. m Concreto base fck = 20 Mpa Aço chapa ASTM A 36 Esforço cortante em y = 1000 kgf Chumbador Aço SAE 1020

Chumbadores submetido a tração e cortante combinados

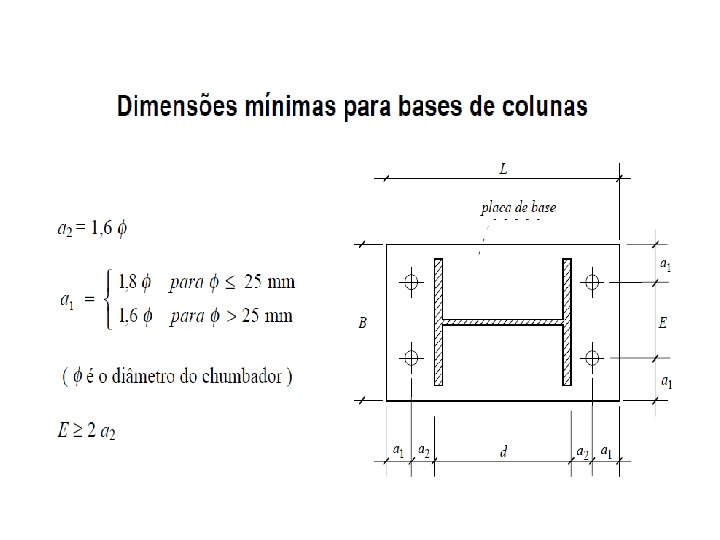

O comprimento de ancoragem deve ser definido em função do tipo do chumbador e do cone de ancoragem do concreto. Comprimento e distâncias mínimas

Aço ASTM A-36 / SAE 1020

APLICAÇÃO Determinar o comprimento do chumbador formado por uma barra de 19 mm em aço SAE 1020, à tração. O fck do concreto será de 2, 1 k. N/cm 2 Distância entre chumbadores X = 5 x 19 = 95 mm usar mínimo 100 mm

APLICAÇÃO Determinar o diâmetro do chumbador e seu comprimento de ancoragem para resistir a uma força de tração atuante T = 65 k. N Aço SAE 1020 fu = 38, 7 k. N/cm 2 fck = 2, 1 k. N/m 2 Usar Lc mínimo = 30 cm X = 12, 5 cm

Base de pilares - Placas de Base - Observações Para cargas mais altas: Pode-se utilizar enrijecedores Base engastada 42

Base de pilares - Placas de Base - Observações Para cargas mais altas: Pode-se utilizar enrijecedores Base engastada 43
