Base de données Jupiter au CDPP N. André 1, 2, B. Cecconi 3, C. Jacquey 1, 2, E. Budnik 4, M. Gangloff 1, E. Pallier 2, V. Génot 1, 2, D. Heulet 5, F. Dériot 5 1 CDPP, CNRS/Université Paul Sabatier, 9, avenue du colonel Roche, 31028 Toulouse, France (nicolas. andre@cesr. fr) 2 IRAP, CNRS/Université Paul Sabatier, 9, avenue du colonel Roche, 31028 Toulouse, France 3 LESIA, Observatoire Paris Meudon, France 4 NOVELTIS, 2 Avenue Europe, 31520 Ramonville Saint Agne, France 5 CNES, Centre de Toulouse, France Atelier exploration radio, plasma et UV des magnétosphères de Jupiter de de Ganymède Meudon, France, 14 -15 Mars 2011

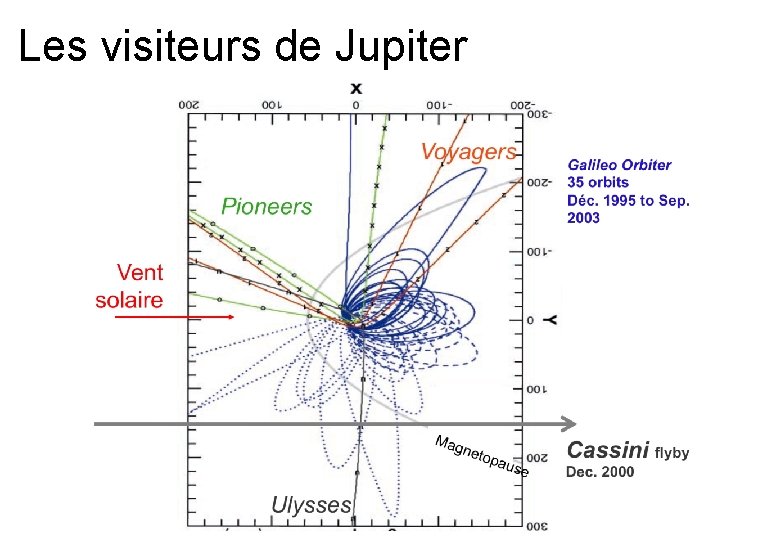

Les visiteurs de Jupiter
Survol de Jupiter (4 Déc. 1973; 2 Déc. 1974) • MAG (magnétique) • PLS (plasma) • CPI, CRT, GTT, TRD (particules énergétiques) • UV photometer (UV) Pioneer 10 & 11 Voyager 1 & 2 Survol de Jupiter (5 Mar. 1979; 9 Jul. 1979) • • • MAG (magnétique) PLS (plasma) LECP, CRS (particules énergétiques) PRA, PWS (Radio/ondes) UVS photometer (UV)
Ulysses Survol (hautes latitudes) de Jupiter (8 Fév. 1992) • MAG (magnétique) • SWOOPS, SWICS (plasma) • EPAC, HI-SCALE, COSPIN (particules énergétiques) • URAP (radio/ondes) Survol (queue) de Jupiter (28 Fév. 2007) • SWAP (plasma) • PEPSSI (particules énergétiques) • Alice (UV) New Horizons
Survol distant de Jupiter (Déc. 2000 – Jan. 2001) • • • MAG (magnétique) CAPS, MIMI (particules) MIMI/INCA (neutres) RPWS (radio/ondes) UVIS (UV) Cassini Galileo 1 er orbiteur de Jupiter • • MAG (magnétique) PLS, EPD, HIC (particules) PWS (radio/ondes) UVS (UV)

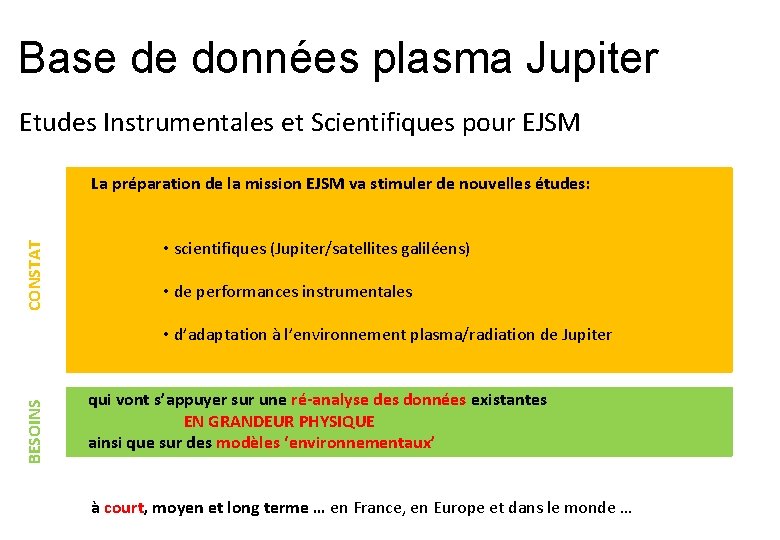

Base de données plasma Jupiter Etudes Instrumentales et Scientifiques pour EJSM CONSTAT La préparation de la mission EJSM va stimuler de nouvelles études: • scientifiques (Jupiter/satellites galiléens) • de performances instrumentales BESOINS • d’adaptation à l’environnement plasma/radiation de Jupiter qui vont s’appuyer sur une ré-analyse des données existantes EN GRANDEUR PHYSIQUE ainsi que sur des modèles ‘environnementaux’ à court, moyen et long terme … en France, en Europe et dans le monde …
Base de données plasma Jupiter EJSM: SCIENCE MAGNETOSPHERIQUE ET PLASMA 73 kg core payload: JGO Instruments Radio Science Laser Altimeter Ice Penetrating Radar Planetary Fields JEO Instruments Ka-band Transponder + Ultra Stable Oscillator Laser Altimeter Sub-surface Radar Sounder (radio noise, TEC? ) Wide Angle and Medium Resolution Camera Package Narrow Angle Camera Thermal Instrument UV Spectrometer Imaging VIS-IR Spectrometer VIS/IR Hyperspectral Imaging Spectrometer Sub-millimeter wave sounder UV Imaging Spectrometer (aurorae, Io torus) Magnetometer Particle and Plasma Instrument MAPS Ion & Neutral Mass Spectrometer (sputtering) Magnetometer Plasma Package + Ion & Neutral Mass Spectrometer Radio and Plasma Wave Instrument
Base de données plasma Jupiter PARTICIPATION FRANCAISE A EJSM Sub-surface Radar Sounder (LPG) W. Kofman UV Imaging Spectrometer (LATMOS) E. Quémerais, E. Chassefière, F. Leblanc, Ion & Neutral Mass Spectrometer (LATMOS) F. Leblanc, J. -J. Berthelier, F. Cipriani Plasma Package électrons (CESR) P. Louarn, A. Fedorov, J. -A. Sauvaud, N. André, P. Garnier, R. Allioux ions (LPP) D. Fontaine, D. Delcourt, C. Verdeil, Berthelier, M. Berthommier, F. Leblanc, J. Techer neutres ENA (CESR) Radio and Plasma Wave Instrument (LESIA-LPP-LPC 2 E-CESR) I. Dandouras J. -L. Bougeret, B. Cecconi, M. Moncuquet T. Chust, P. Canu, I. Zouganelis A. Marchaudon, J. -G. Trotignon, J. -L. Rauch N. André, P. Louarn, R. Allioux, P. Garnier J. -J.
Base de données plasma Jupiter LE CDPP A L’HEURE ACTUELLE Ses missions : Données plasmas planétaires • MEX/VEX • Cassini 1) Archivage des données 2) Valorisation des données • Accés • Outils et Services (AMDA) 3) Participation aux OV MAPSKP • FP 7 Helio-2 • Vispanet (space weather ESA) • FP 7 Europlanet-RI IDIS OV Planétologie http: //cdpp. cesr. fr/
Base de données plasma Jupiter LE SERVICE AMDA (Automated Multi-Dataset Analysis) Web-service à valeur ajoutée d’analyse en ligne de données de physique spatiale 1. Visualization editor 2. Download data 3. Parameter editor 4. External data 5. Visual search 6. Conditional search 7. Time-Table manager

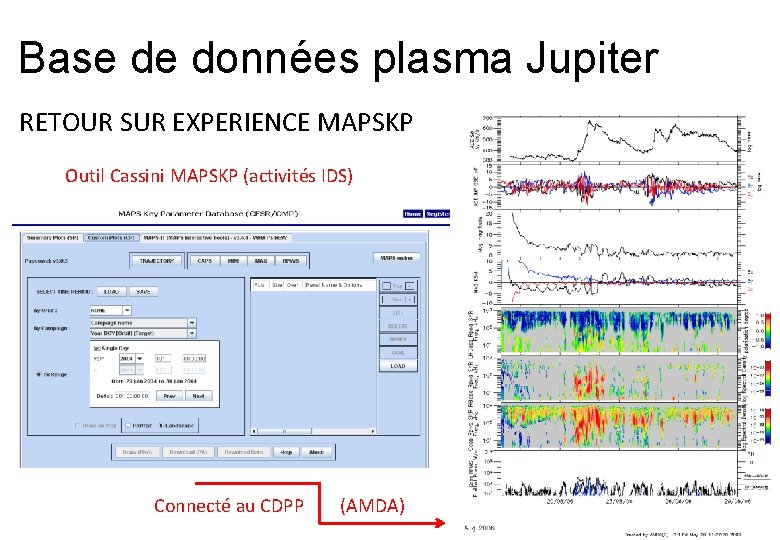

Base de données plasma Jupiter RETOUR SUR EXPERIENCE MAPSKP Outil Cassini MAPSKP (activités IDS) Connecté au CDPP (AMDA)
Quelles données Jupiter ? Champ magnétique Ephémérides Magnetic field (S 3, RTN) Spacecraft trajectory Moon ephemeris (S 3) Modèles Aurores UV Modelled magnetic field Modelled magnetic latitude SW propagated data HST auroral observations Plasma basse-énergie Plasma counts (raw) Plasma fluxes (calibrated) Pitch angle (calibrated) Moments (calibrated) Particules énergétiques Energetic Particle counts Energetic Particle fluxes Pitch angle (calibrated) Ondes et Radio Moniteurs radiation Radio & waves intensities Counts Plasma frequency (density)

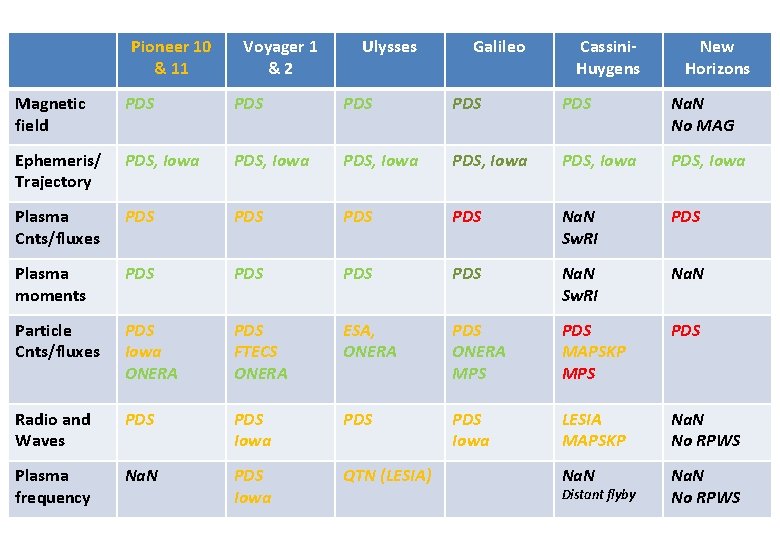

Pioneer 10 & 11 Voyager 1 &2 Ulysses Galileo Cassini. Huygens New Horizons Magnetic field PDS PDS PDS Na. N No MAG Ephemeris/ Trajectory PDS, Iowa PDS, Iowa Plasma Cnts/fluxes PDS PDS Na. N Sw. RI PDS Plasma moments PDS PDS Na. N Sw. RI Na. N Particle Cnts/fluxes PDS Iowa ONERA PDS FTECS ONERA ESA, ONERA PDS ONERA MPS PDS MAPSKP MPS PDS Radio and Waves PDS PDS Iowa LESIA MAPSKP Na. N No RPWS Plasma frequency Na. N PDS Iowa QTN (LESIA) Na. N No RPWS Distant flyby
Données Jupiter au NASA/PDS (Planetary Data System) Organisé en nœud thématique http: //ppi. pds. nasa. gov/
Galileo PWS MAG EPD PLS Exemple(s)

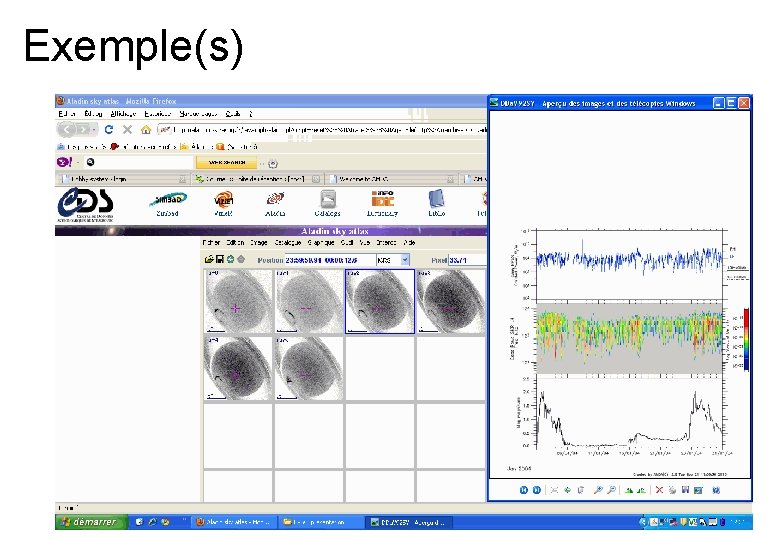

Exemple(s)

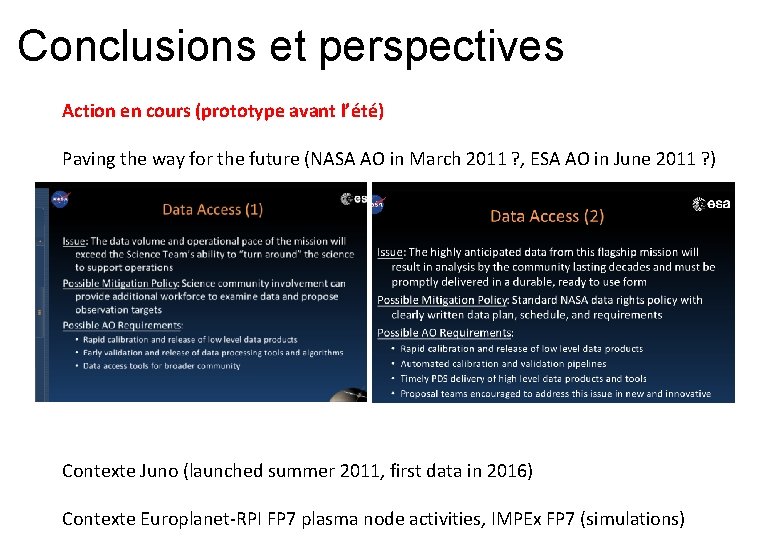

Conclusions et perspectives Action en cours (prototype avant l’été) Paving the way for the future (NASA AO in March 2011 ? , ESA AO in June 2011 ? ) Contexte Juno (launched summer 2011, first data in 2016) Contexte Europlanet-RPI FP 7 plasma node activities, IMPEx FP 7 (simulations)
