Barragem de Enroncamento

Considerações Sobre o Tipo Esse tipo de barragem, com espaldares de rocha e núcleo impermeável, é apropriado para os vales medianamente encaixados em regiões rochosas, nas quais o capeamento de solo muitas vezes não existe ou é pouco espesso, onde existam condições

Adequadas de fundações e pedreiras facilmente exploráveis a custo competitivo e/ou excesso de escavações obrigatórias em rocha. A inexistência de áreas de empréstimo de solos argilosos torna antieconômica a adoção de barragem de terra nesses locais.

Adequabilidade do Local Um local considerado adequado para a implantação de uma barragem de enrocamento deverá possuir as seguintes características: - disponibilidade de material rochoso em quantidade suficiente. Normalmente é necessário desmontar 100 m 3 de rocha para cada 130 m 3 lançado no corpo da barragem. As pedreiras devem estar localizadas preferencialmente em cotas superiores às da área de construção da barragem, visando facilitar o transporte de materiais

- possibilidade de utilização direta do material, sejam os mesmos provenientes da escavação das fundações das outras estruturas ou das pedreiras; - a largura do vale, na cota da crista da barragem, deve ser a mais estreita no trecho aproveitável do rio, visando-se reduzir o volume da barragem; - as fundações e as ombreiras devem ser resistentes e estanques; - facilidade de construção e de acessos.

Seções Típicas Barragens de Enrocamento Convencional A seção típica recomendada para as barragens de enrocamento convencional é apresentada na Figura 1. a seguir.

BARRAGEM DE ENROCAMENTO CONVENCIONAL

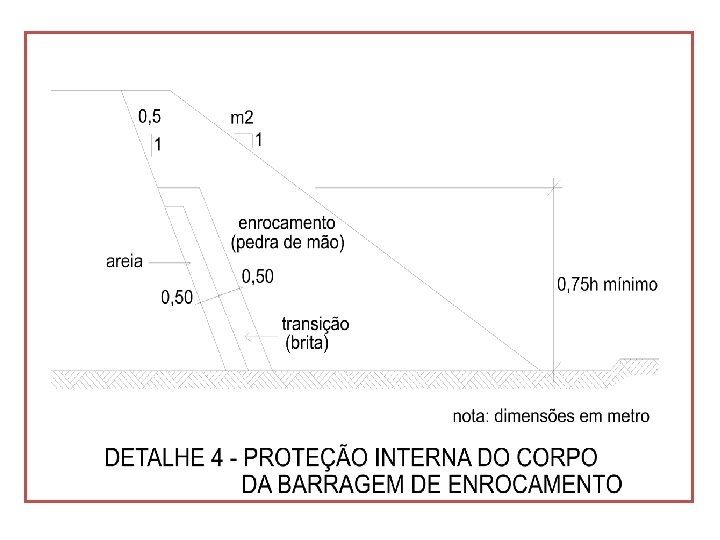

Talude a jusante do núcleo impermeável da barragem de enrocamento convencional deverá ser protegido como indicado na Figura 2, visando evitar a fuga do material impermeável através dos vazios dos materiais granulares do espaldar de jusante. A execução da proteção deverá ser realizada concomitantemente ao alteamento da zona impermeável.

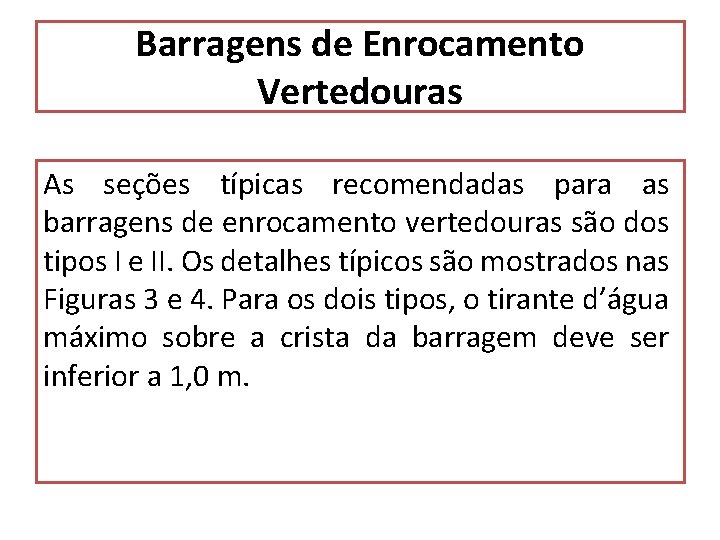

Barragens de Enrocamento Vertedouras As seções típicas recomendadas para as barragens de enrocamento vertedouras são dos tipos I e II. Os detalhes típicos são mostrados nas Figuras 3 e 4. Para os dois tipos, o tirante d’água máximo sobre a crista da barragem deve ser inferior a 1, 0 m.

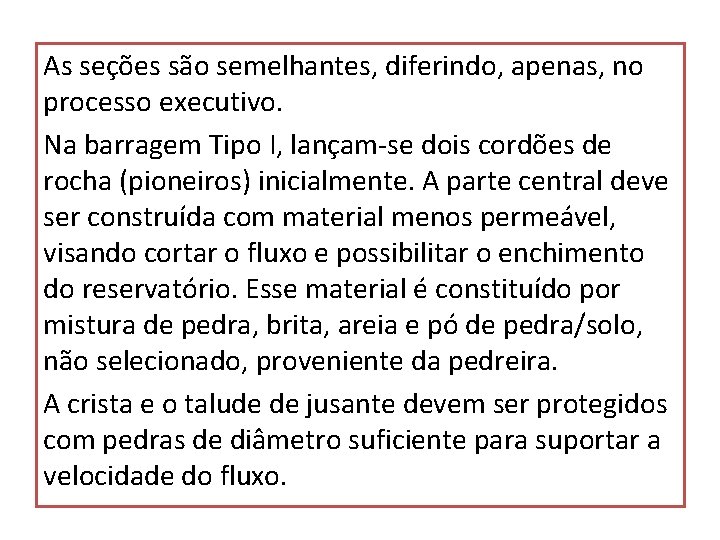

As seções são semelhantes, diferindo, apenas, no processo executivo. Na barragem Tipo I, lançam-se dois cordões de rocha (pioneiros) inicialmente. A parte central deve ser construída com material menos permeável, visando cortar o fluxo e possibilitar o enchimento do reservatório. Esse material é constituído por mistura de pedra, brita, areia e pó de pedra/solo, não selecionado, proveniente da pedreira. A crista e o talude de jusante devem ser protegidos com pedras de diâmetro suficiente para suportar a velocidade do fluxo.

Tipo I - 3, 0 m < Alturas = 8, 0 m

Tipo II - Alturas < 3, 0 m Na barragem Tipo II, lança-se inicialmente um cordão parte central, menos permeável.

d) Dimensões Básicas Largura da Crista (a) A largura da crista mínima deverá ser de 3, 0 m. Se a barragem for utilizada como estrada, a largura mínima será de 6, 0 m, como Cota da Crista A cota da crista da barragem deve ser igual à elevação do NA normal do reservatório.

Inclinação dos Taludes A inclinação dos taludes da barragem de enrocamento convencional está indicada na Tabela 7. 1. 2. No caso da barragem ser construída a seco, a inclinação do talude de montante deve ser igual a 1: 2 (vertical : horizontal). No caso da barragem do tipo II ser construída em água corrente, a inclinação do talude de montante, incluindo a camada de vedação, pode alcançar 1: 3 (vertical : horizontal). O talude de jusante deve possuir uma inclinação mínima igual a 1: 8 (vertical : horizontal), tanto para o tipo I como para o tipo II.

Largura da Base e Dimensões dos Cordões Pioneiros A largura da base e as dimensões dos cordões pioneiros, indicadas nas Figuras 3 e 4 para os tipos I e II, é calculada com base na geometria da barragem, como exposto anteriormente para a barragem de terra. Espessura das Camadas Externas As camadas superficiais da crista e dos taludes, principalmente o de jusante, deverão ter uma espessura mínima igual a 2 D, sendo D o diâmetro mínimo da pedra.

e) Detalhes Construtivos Principais Preparo da Fundação e das Ombreiras - O preparo das fundações da barragem e de uma faixa de 5, 0 m, a montante e a jusante, consiste na limpeza, incluindo o desmatamento, o destocamento e a remoção de terra vegetal até uma profundidade de 20 cm na área dos cordões e 50 cm na área central. O material removido deverá ser transportado para locais de bota-fora prédeterminados, fora do canteiro de obras e do futuro reservatório. - Nas margens ou ombreiras, deverão ser removidos o solo coluvionar e o material solto.

- Caso o material da fundação seja mais permeável que o material vedante da parte central da barragem, deverá ser escavada uma trincheira na fundação, como indicado anteriormente para a barragem de terra. - Após a limpeza, o terreno deverá ser regularizado e a área da base da barragem deverá ser compactada com um trator de esteiras rebocando um rolo compactador de 4 t, pelo menos. Deverão ser dadas 10 passadas por toda a área da fundação e no trecho das ombreiras com inclinação acessível ao trator.

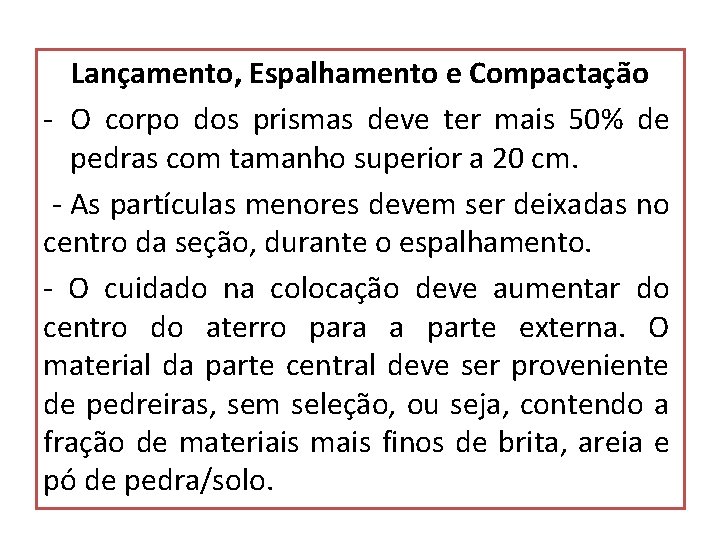

Lançamento, Espalhamento e Compactação - O corpo dos prismas deve ter mais 50% de pedras com tamanho superior a 20 cm. - As partículas menores devem ser deixadas no centro da seção, durante o espalhamento. - O cuidado na colocação deve aumentar do centro do aterro para a parte externa. O material da parte central deve ser proveniente de pedreiras, sem seleção, ou seja, contendo a fração de materiais mais finos de brita, areia e pó de pedra/solo.

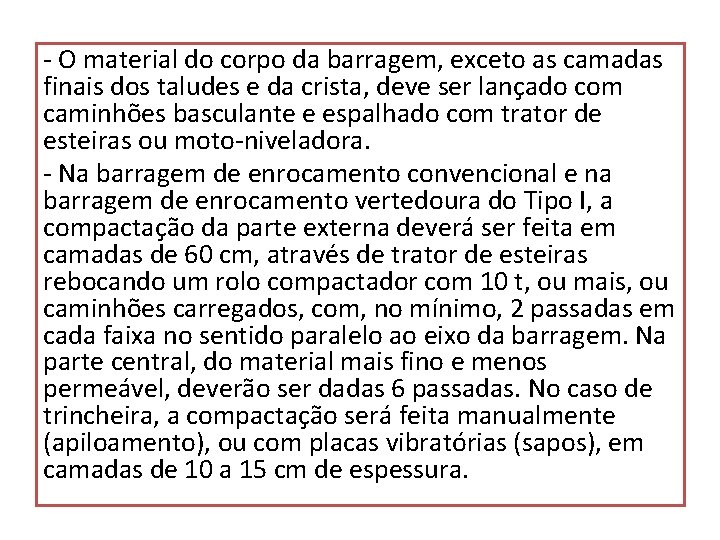

- O material do corpo da barragem, exceto as camadas finais dos taludes e da crista, deve ser lançado com caminhões basculante e espalhado com trator de esteiras ou moto-niveladora. - Na barragem de enrocamento convencional e na barragem de enrocamento vertedoura do Tipo I, a compactação da parte externa deverá ser feita em camadas de 60 cm, através de trator de esteiras rebocando um rolo compactador com 10 t, ou mais, ou caminhões carregados, com, no mínimo, 2 passadas em cada faixa no sentido paralelo ao eixo da barragem. Na parte central, do material mais fino e menos permeável, deverão ser dadas 6 passadas. No caso de trincheira, a compactação será feita manualmente (apiloamento), ou com placas vibratórias (sapos), em camadas de 10 a 15 cm de espessura.

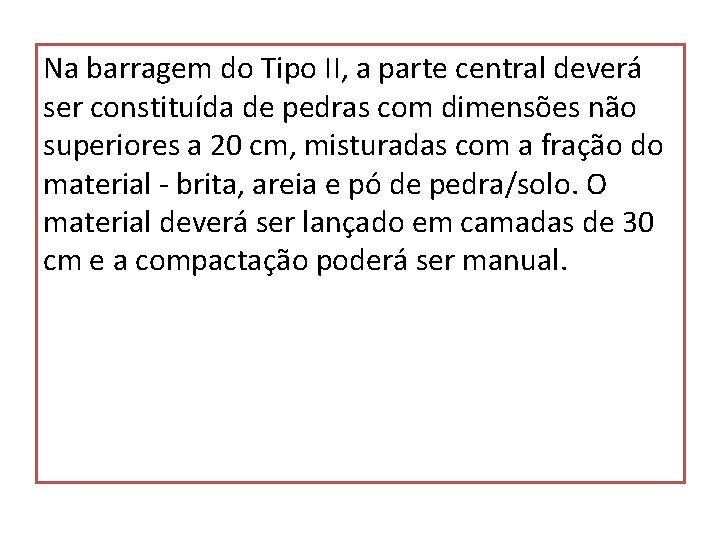

Na barragem do Tipo II, a parte central deverá ser constituída de pedras com dimensões não superiores a 20 cm, misturadas com a fração do material - brita, areia e pó de pedra/solo. O material deverá ser lançado em camadas de 30 cm e a compactação poderá ser manual.

Reforço da Crista e dos Taludes da Barragem As últimas camadas da crista e dos taludes deverão ser colocadas de forma cuidadosa, visando reduzir os vazios entre as pedras. Após a colocação, os vazios deverão ser preenchidos com pedras menores. A compactação dessa camada de reforço deverá ser feita por duas passadas de trator de esteira rebocando um rolo compactador com 10 t, ou de caminhão carregado, ao longo do talude/crista.
