barevn znaen izolovanch vodi a kabel ochrann vodi
barevné značení izolovaných vodičů a kabelů ochranný vodič PE a PEN – žlutozelená barva izolace vodič PEN na koncích bleděmodré označení izolované vodiče a kabely používané v elektrických zařízeních, strojích, přístrojích i v elektrickém nářadí musí vyhovovat platným technickým normám
barevné značení izolovaných vodičů a kabelů
barevné značení izolovaných vodičů a kabelů
druhy vedení a možnosti jejich použití příklady
speciální a sdělovací vodiče a kabely výběr
speciální a sdělovací vodiče a kabely výběr
datová vedení princip přenosu dat světlovodné (optické ) kabely Ø mnohavidová – přenos světla diody LED Ø jednovidová – přenášejí monochromatický laserový paprsek vedení s kroucenými dvojlinkami Ø 8, 24 nebo 48 vodičů – twisted pairv koaxiální kabel Ø ve starších sítích Ethernet 10 Mb/s
datová vedení kabel s kroucenými dvojlinkami a koncovkou RJ-45 stupňovité skleněné vlákno
kabely a vodiče pro distribuční sítě Ø kabely jednožilové nebo vícežilové Ø měděné nebo hliníkové jádro
venkovní ( vzdušná ) vedení tvořená více lany nebo dráty zavěšenými na izolátorech vzdálenost přes 20 m minimální průřez pro nízká napětí je 10 mm 2 Cu průřezy nad 25 mm 2 – hliníková lana s ocelovým jádrem nebo lana ze slitiny Aldrey hliníková lana s ocelovým jádrem Ø nosné ocelové lano Ø hliníkové vodiče slaněné kolem jádra Aldrey Ø slitina – 99% Al, 0, 5% Mg, 0, 5%Si Ø pevnější a odolnější proti povětrnostním vlivům než hliník
ochrana elektrických vedení a spotřebičů přetížení Ø k přetížení vedení dojde, připojíme-li na ně spotřebiče s příliš velkým výkonem zkrat Ø nastane většinou při porušení izolace mezi aktivními vodiči ( fázové vodiče a střední ) nebo mezi aktivním a ochranným vodičem Ø může k němu dojít i při chybném zapojení nadproudové ochrany Øochraňují vedení a spotřebiče před přetížením a zkratem

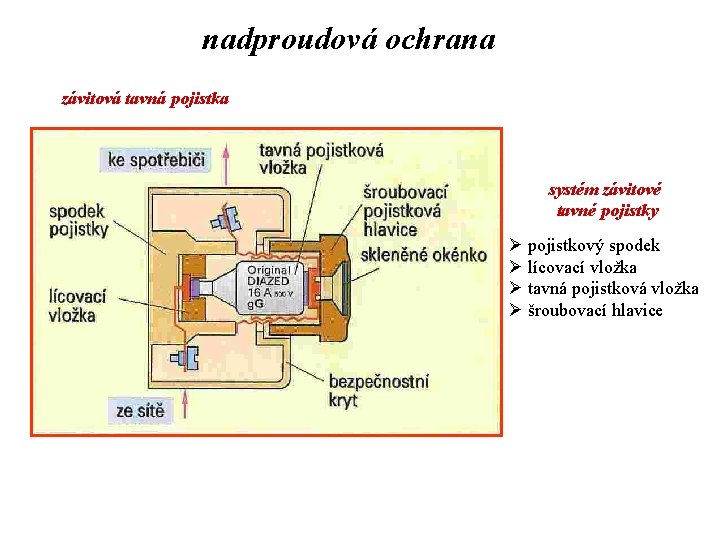

nadproudová ochrana závitová tavná pojistka systém závitové tavné pojistky Ø pojistkový spodek Ø lícovací vložka Ø tavná pojistková vložka Ø šroubovací hlavice

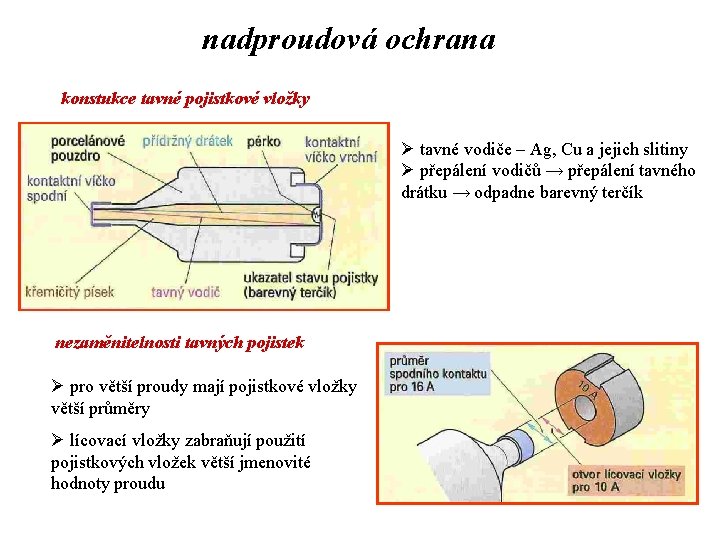

nadproudová ochrana konstukce tavné pojistkové vložky Ø tavné vodiče – Ag, Cu a jejich slitiny Ø přepálení vodičů → přepálení tavného drátku → odpadne barevný terčík nezaměnitelnosti tavných pojistek Ø pro větší proudy mají pojistkové vložky větší průměry Ø lícovací vložky zabraňují použití pojistkových vložek větší jmenovité hodnoty proudu
nadproudová ochrana parametry pojistkových vložek jsou dány normou pojistky vyráběny proudy od 2 A do 100 A D-systém ( DIAZED – systém ) Ø starší konstrukce pojistek DO-systém ( NEOZED – systém ) Ø novější konstrukce pojistek Ø prostorově úspornější
nadproudová ochrana nožová tavná pojistka určeny pro nízké napětí a vysoké proudy pojistky vyráběny proudy od 2 A do 1250 A 6 různých velikostí tavné nožové pojistky smí vyměňovat jen osoba odborně způsobilá, a to pomocí speciálního držáku s izolačním krytem ruky při použití ochranné helmy s ochranou obličeje
nadproudová ochrana přístrojová pojistka ochrana měřicích přístrojů, elektronických zařízení skleněná nebo keramická trubička s kontaktními čepičkami na koncích čepičky uvnitř trubičky spojené tavným drátkem určeny pro napětí 250 V a proud od 0, 0032 A do 20 A různé vypínací charakteristiky rozdělení Ø superrychlé FF Ø rychlé F Ø středně pomalé M Ø pomalé T Ø superpomalé TT

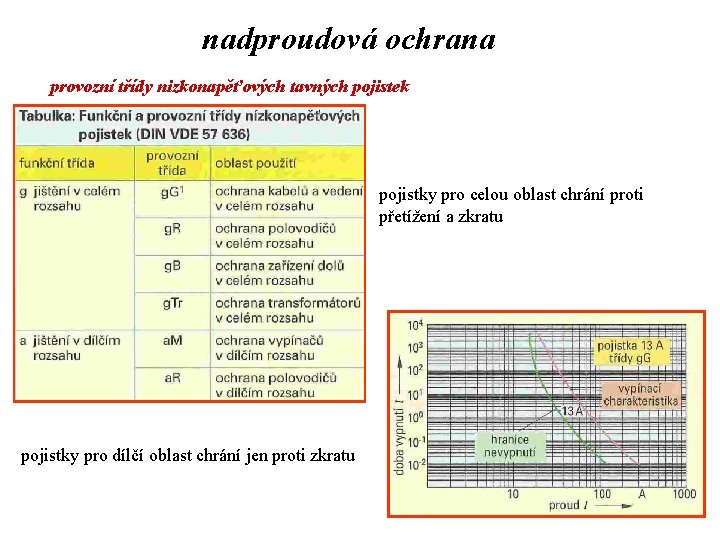

nadproudová ochrana provozní třídy nizkonapěťových tavných pojistek pojistky pro celou oblast chrání proti přetížení a zkratu pojistky pro dílčí oblast chrání jen proti zkratu
nadproudová ochrana pro volbu jmenovitého proudu pojistek jako nadproudových ochran je důležité: jmenovité napětí ( střídavé nebo stejnosměrné ) jmenovitý proud provozní třída ( vypínací charakteristika ) typ pojistek ( druh a velikost )
nadproudová ochrana jistič ( ochranný vypínač ) dojde-li k přetížení nebo průniku nebezpečného dotykového napětí se zkratem, odpojí spotřebič samočinně od sítě má zapínací zámek s nezávislým vypínáním – nelze jej znovu zapnout, pokud zkrat trvá jistič s tepelnou spouští Ø obsahuje bimetalový pásek Ø proud protéká odporovým drátem – zahřívá bimetalový pásek Ø překročení meze prohnutí pásku – rozpojení kontaktů Ø odpojují opožděně Ø chrání pouze proti přetížení
nadproudová ochrana jistič s elektromagnetickou spouští Ø obsahuje cívku Ø proteče-li cívkou elektromagnetické spouště velký proud – cívka vtáhne kotvu – uvolnění zámku napnutého vypínače Ø rychlé, ochrana i proti zkratu Ø do 100 A Ø nad 100 A pevný a pohyblivý kontakt vypínače umístěny rovnoběžně Ø při zkratu se uvolní kontakt silou vzniklou průtokem proudu
nadproudová ochrana vypínací charakteristiky jističů jistič pro vedení Ø po automatickém odpojení je lze znovu manuálně zapnout Ø tepelná i magnetická spoušť zapojené za sebou Ø ochrana proti přepětí i zkratu jistič typu B – vhodný pro ochranu vedeni jističe typu C a D – pro spotřebiče s velkým spouštěcími proudy ( malé motory, zářivky )
nadproudová ochrana motorový jistič Ø vypínače k vícepólovému ( trojfázovému ) zapínání motorů Ø ochrana proti zničení při zabrzdění – neotáčí se Ø ochrana proti přetížení Ø ochrana při poklesu napětí Ø ochrana při výpadku jedné fáze Ø tepelná spoušť k ochraně vinutí motoru – ochrana proti přetížení Ø elektromagnetická spoušť – ochrana proti zkratu
nadproudová ochrana bezpojistkové motorové přípojky Ø v každé fázi jističe je sériově zapojena bimetalová a elektromagnetická spoušť Ø vlastní odpory bimetalových spouští tak velké, že zkratový proud je menší než horní hranice vypínací schopnosti elektromagnetické spouště → samojištěné motorové jističe Ø smějí být používány bez předjištění

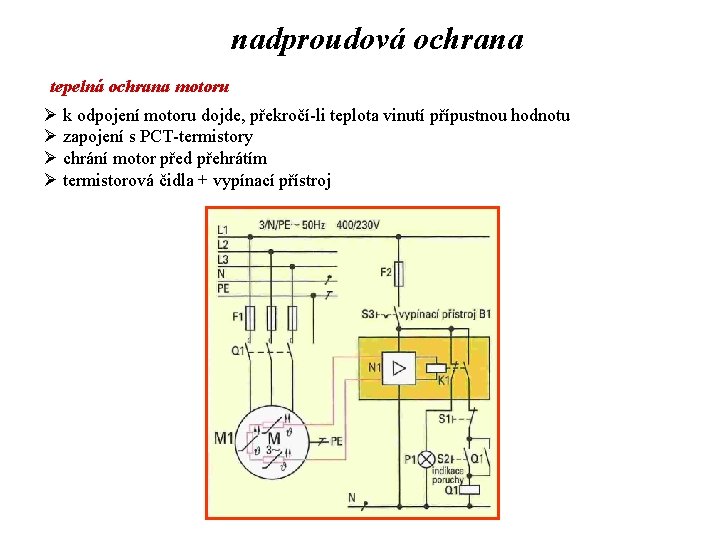

nadproudová ochrana tepelná ochrana motoru Ø k odpojení motoru dojde, překročí-li teplota vinutí přípustnou hodnotu Ø zapojení s PCT-termistory Ø chrání motor před přehrátím Ø termistorová čidla + vypínací přístroj
nadproudová ochrana výkonový jistič ( vypínač ) Ø při poruše ve kterékoliv fázi vypíná všechny tři fáze Ø tepelná a elektromagnetická spoušť se nastavují odděleně zhášení při průchodu nulou vypne v okamžiku nulové hodnoty napětí omezení zkratového proudu Ønárazový zkratový proud omezen na menší přípustnou hodnotu
dimenzování pevně uložených kabelů a vodičů proudová zatížitelnost závisí na průřezu a měrné vodivosti vodičů a kabelů proudová zatížitelnost je větší při lepším chlazení seskupení kabelů v instalačním kanálu teplota okolí kabelu
dimenzování pevně uložených kabelů a vodičů

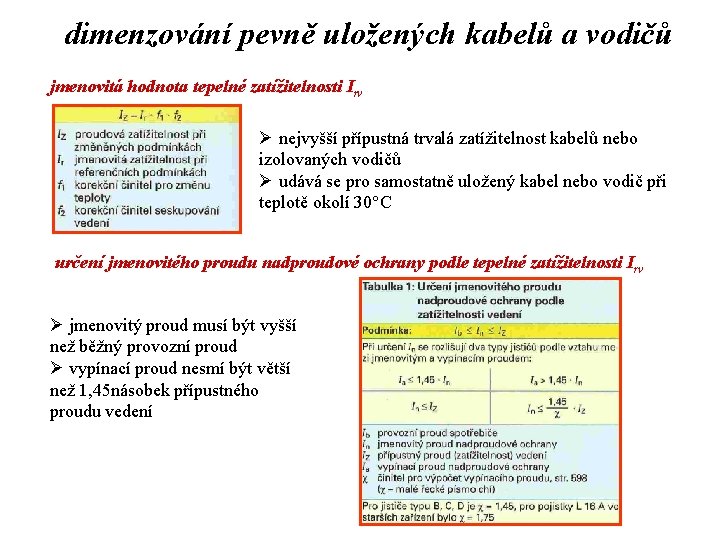

dimenzování pevně uložených kabelů a vodičů jmenovitá hodnota tepelné zatížitelnosti Irv Ø nejvyšší přípustná trvalá zatížitelnost kabelů nebo izolovaných vodičů Ø udává se pro samostatně uložený kabel nebo vodič při teplotě okolí 30°C určení jmenovitého proudu nadproudové ochrany podle tepelné zatížitelnosti Irv Ø jmenovitý proud musí být vyšší než běžný provozní proud Ø vypínací proud nesmí být větší než 1, 45 násobek přípustného proudu vedení

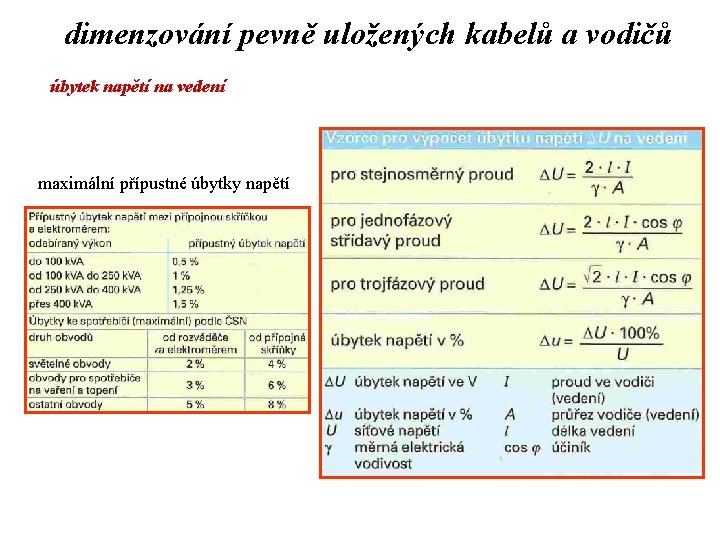

dimenzování pevně uložených kabelů a vodičů úbytek napětí na vedení maximální přípustné úbytky napětí

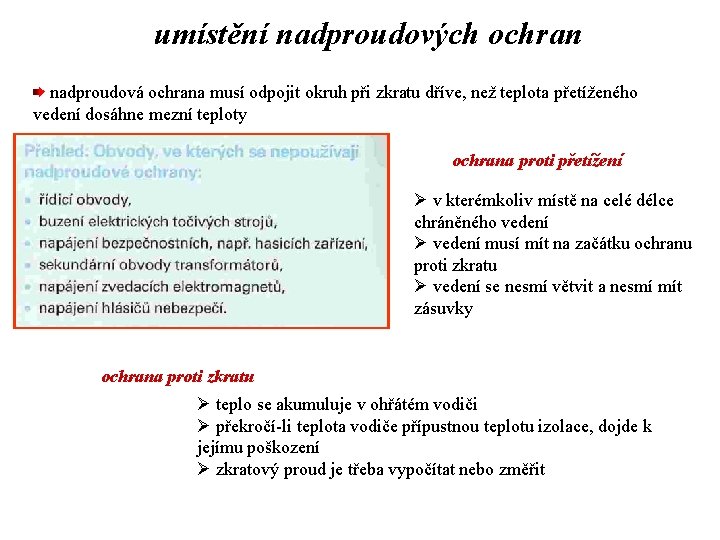

umístění nadproudových ochran nadproudová ochrana musí odpojit okruh při zkratu dříve, než teplota přetíženého vedení dosáhne mezní teploty ochrana proti přetížení Ø v kterémkoliv místě na celé délce chráněného vedení Ø vedení musí mít na začátku ochranu proti zkratu Ø vedení se nesmí větvit a nesmí mít zásuvky ochrana proti zkratu Ø teplo se akumuluje v ohřátém vodiči Ø překročí-li teplota vodiče přípustnou teplotu izolace, dojde k jejímu poškození Ø zkratový proud je třeba vypočítat nebo změřit
umístění nadproudových ochran výpočet přípustné vypínací doby při zkratu
