Bara Dimension Tipuri de cotare Liniara care include

Bara Dimension

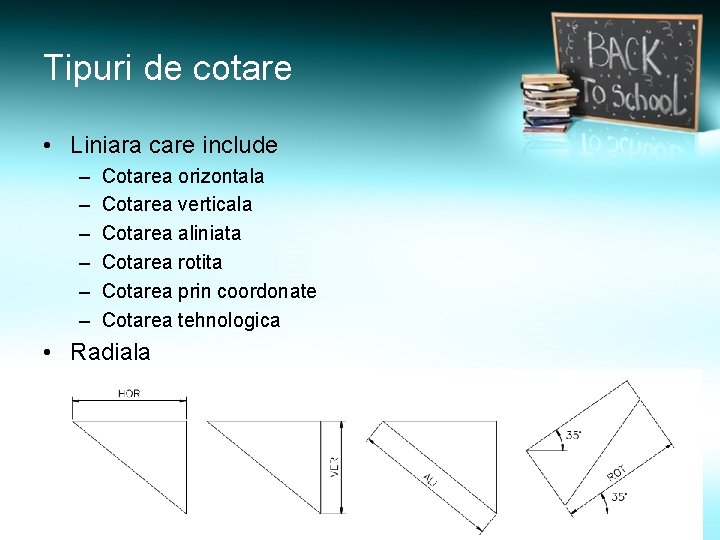

Tipuri de cotare • Liniara care include – – – Cotarea orizontala Cotarea verticala Cotarea aliniata Cotarea rotita Cotarea prin coordonate Cotarea tehnologica • Radiala • unghiulara

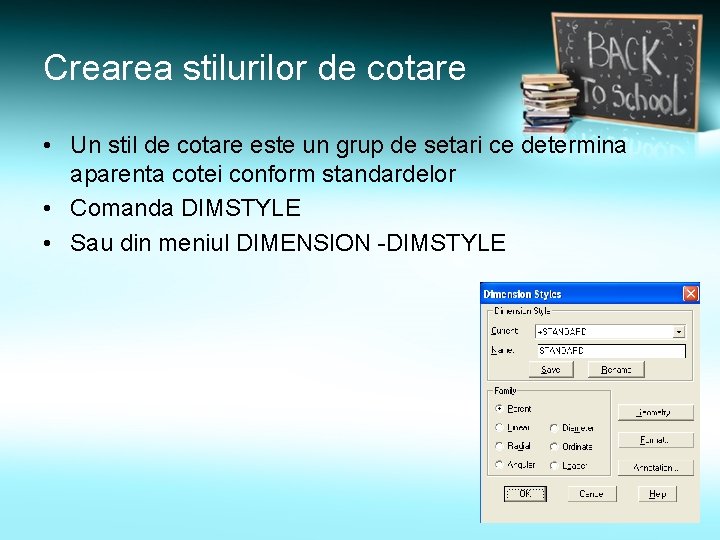

Crearea stilurilor de cotare • Un stil de cotare este un grup de setari ce determina aparenta cotei conform standardelor • Comanda DIMSTYLE • Sau din meniul DIMENSION -DIMSTYLE

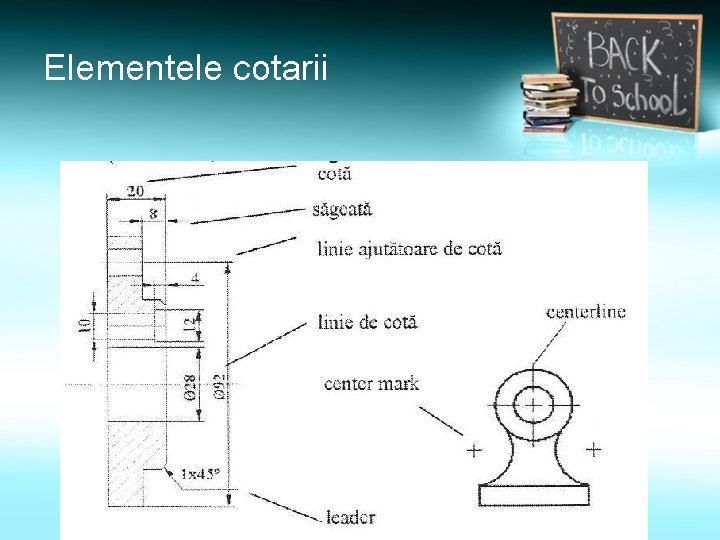

Elementele cotarii

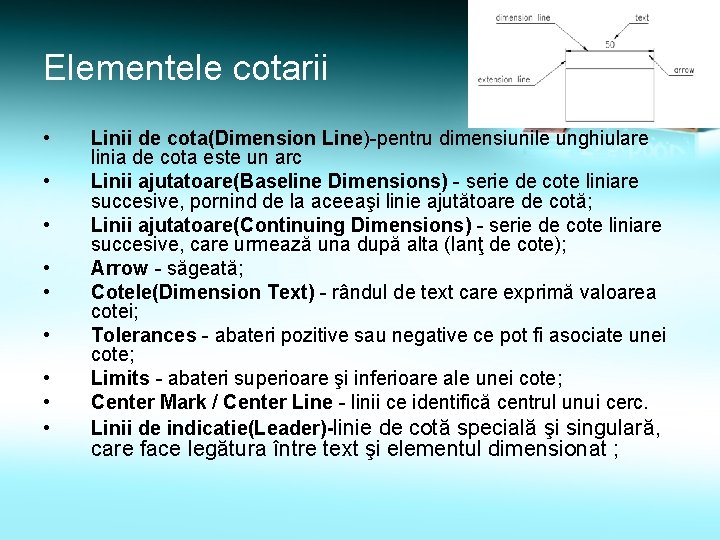

Elementele cotarii • • • Linii de cota(Dimension Line)-pentru dimensiunile unghiulare linia de cota este un arc Linii ajutatoare(Baseline Dimensions) - serie de cote liniare succesive, pornind de la aceeaşi linie ajutătoare de cotă; Linii ajutatoare(Continuing Dimensions) - serie de cote liniare succesive, care urmează una după alta (lanţ de cote); Arrow - săgeată; Cotele(Dimension Text) - rândul de text care exprimă valoarea cotei; Tolerances - abateri pozitive sau negative ce pot fi asociate unei cote; Limits - abateri superioare şi inferioare ale unei cote; Center Mark / Center Line - linii ce identifică centrul unui cerc. Linii de indicatie(Leader)-linie de cotă specială şi singulară, care face legătura între text şi elementul dimensionat ;

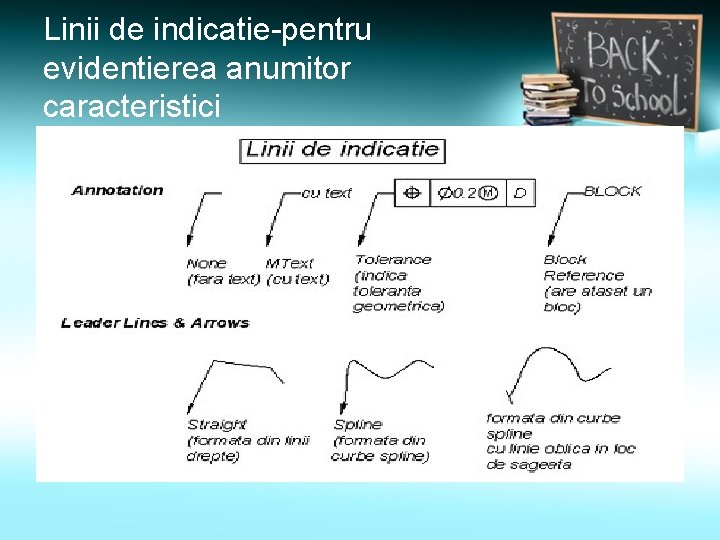

Linii de indicatie-pentru evidentierea anumitor caracteristici

Bara DIMENSION

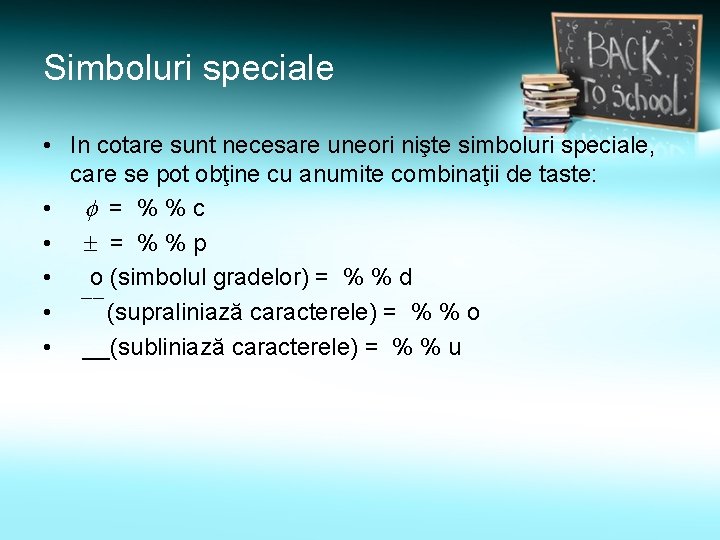

Simboluri speciale • In cotare sunt necesare uneori nişte simboluri speciale, care se pot obţine cu anumite combinaţii de taste: • = %%c • = %%p • o (simbolul gradelor) = % % d • (supraliniază caracterele) = % % o • __(subliniază caracterele) = % % u

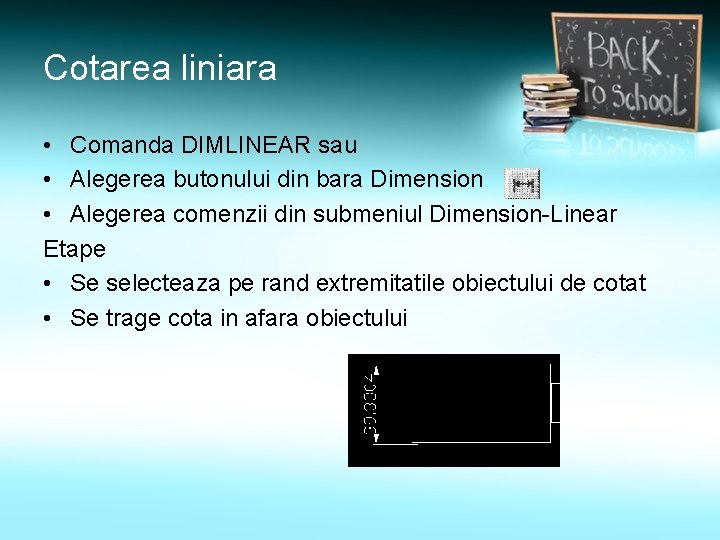

Cotarea liniara • Comanda DIMLINEAR sau • Alegerea butonului din bara Dimension • Alegerea comenzii din submeniul Dimension-Linear Etape • Se selecteaza pe rand extremitatile obiectului de cotat • Se trage cota in afara obiectului

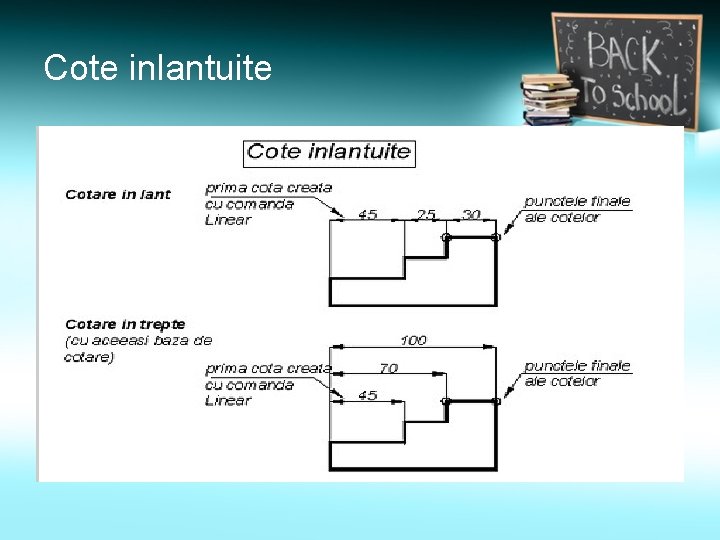

Cote inlantuite

Cote liniare paralele(in trepte) • • Continua o cotare liniara, unghiulara sau in coordonate Butonul Comanda DIMBASELINE Sau din meniul DIMENSION-BASELINE

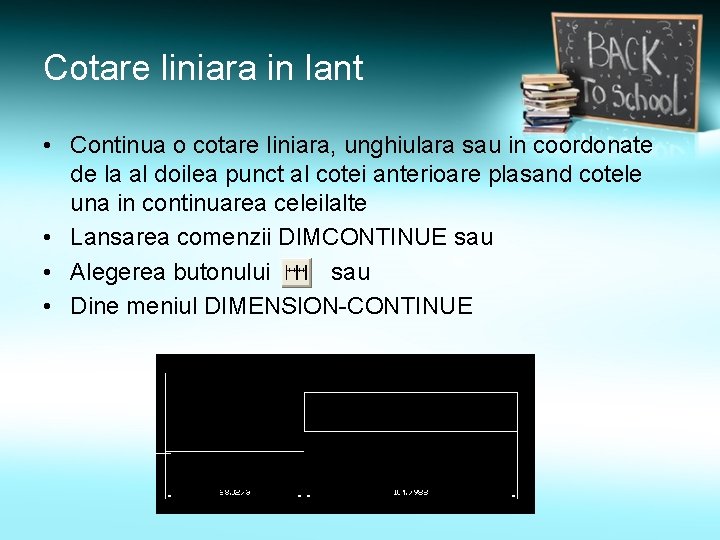

Cotare liniara in lant • Continua o cotare liniara, unghiulara sau in coordonate de la al doilea punct al cotei anterioare plasand cotele una in continuarea celeilalte • Lansarea comenzii DIMCONTINUE sau • Alegerea butonului sau • Dine meniul DIMENSION-CONTINUE

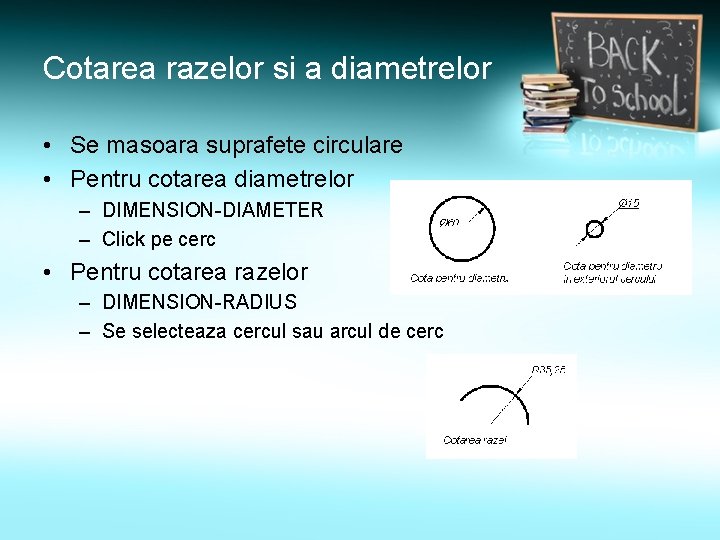

Cotarea razelor si a diametrelor • Se masoara suprafete circulare • Pentru cotarea diametrelor – DIMENSION-DIAMETER – Click pe cerc • Pentru cotarea razelor – DIMENSION-RADIUS – Se selecteaza cercul sau arcul de cerc

Cotarea unghiurilor • Cotarea unghiurilor - se măsoară unghiuri, care pot fi definite prin următoarele metode: – un cerc şi un punct definit de utilizator, – două linii neparalele, – trei puncte definite de utilizator.

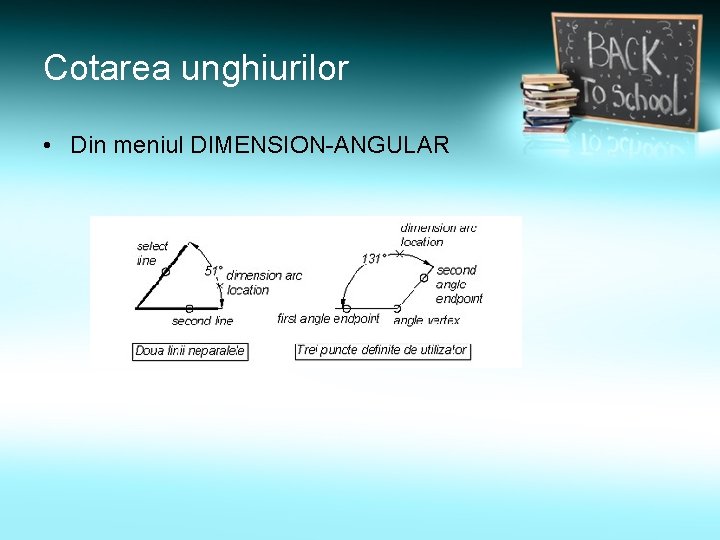

Cotarea unghiurilor • Din meniul DIMENSION-ANGULAR

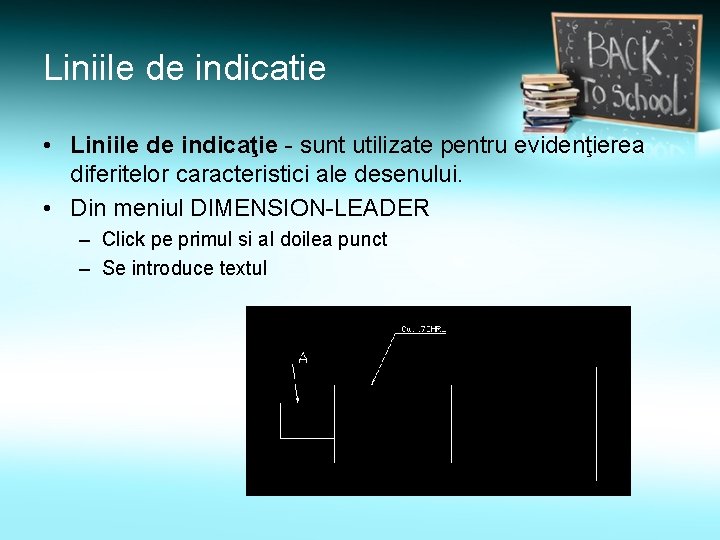

Liniile de indicatie • Liniile de indicaţie - sunt utilizate pentru evidenţierea diferitelor caracteristici ale desenului. • Din meniul DIMENSION-LEADER – Click pe primul si al doilea punct – Se introduce textul

Tolerantele • Toleranţe geometrice - sunt utilizate pentru a arăta limitele între care pot varia suprafeţele pieselor, poziţia, orientarea, excentricitatea piesei faţă de forma geometrică ideală. • Este utilă atunci când se realizează îmbinarea mai multor repere.

Caracteristici

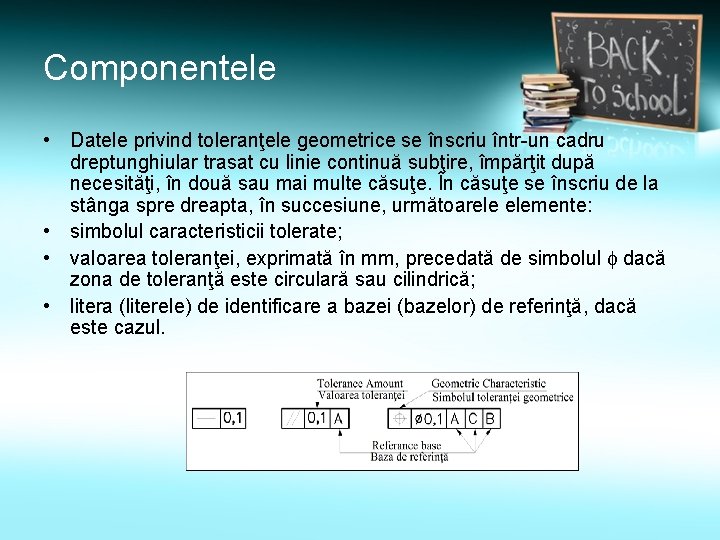

Componentele • Datele privind toleranţele geometrice se înscriu într-un cadru dreptunghiular trasat cu linie continuă subţire, împărţit după necesităţi, în două sau mai multe căsuţe. În căsuţe se înscriu de la stânga spre dreapta, în succesiune, următoarele elemente: • simbolul caracteristicii tolerate; • valoarea toleranţei, exprimată în mm, precedată de simbolul dacă zona de toleranţă este circulară sau cilindrică; • litera (literele) de identificare a bazei (bazelor) de referinţă, dacă este cazul.

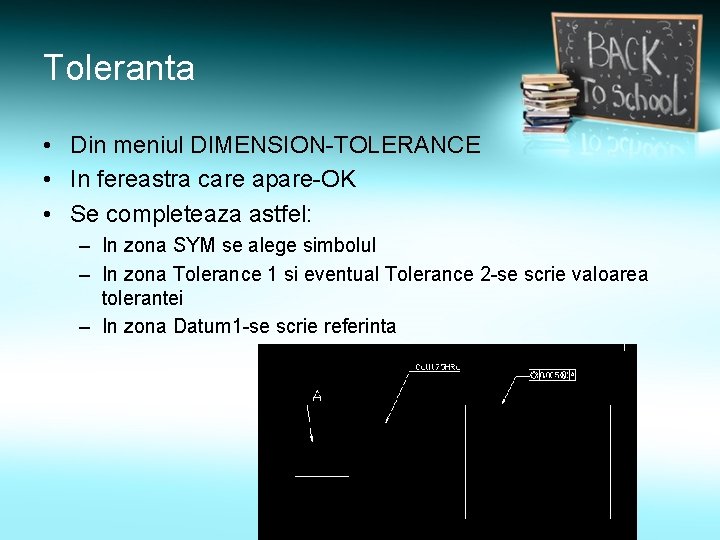

Toleranta • Din meniul DIMENSION-TOLERANCE • In fereastra care apare-OK • Se completeaza astfel: – In zona SYM se alege simbolul – In zona Tolerance 1 si eventual Tolerance 2 -se scrie valoarea tolerantei – In zona Datum 1 -se scrie referinta
