BANGUNAN RUMAH GEDUNG Terdiri dari 1 Bagian bawah
![BANGUNAN RUMAH / GEDUNG Terdiri dari: 1. Bagian bawah (diwakili oleh pondasi) 2. Bagian BANGUNAN RUMAH / GEDUNG Terdiri dari: 1. Bagian bawah (diwakili oleh pondasi) 2. Bagian](https://slidetodoc.com/presentation_image_h/1034379cd77120816b794dc8048f833f/image-1.jpg)
BANGUNAN RUMAH / GEDUNG Terdiri dari: 1. Bagian bawah (diwakili oleh pondasi) 2. Bagian tengah (dinding, lantai, tangga) 3. Bagian atas (atap) 2 1
![BANGUNAN Yang dibutuhkan untuk mempresentasikan suatu bangunan adalah gambar kerja, baik secara 2 dimensi BANGUNAN Yang dibutuhkan untuk mempresentasikan suatu bangunan adalah gambar kerja, baik secara 2 dimensi](http://slidetodoc.com/presentation_image_h/1034379cd77120816b794dc8048f833f/image-2.jpg)
BANGUNAN Yang dibutuhkan untuk mempresentasikan suatu bangunan adalah gambar kerja, baik secara 2 dimensi (denah) atau 3 dimensi (gambar perspektif). Selain itu perlu digambarkan tampak bangunan, seperti tampak depan, tampak samping, dan tampak atas Untuk memperjelas rancangan dalam bentuk 3 dimensi, maka dibuat maket 3 2
![](http://slidetodoc.com/presentation_image_h/1034379cd77120816b794dc8048f833f/image-3.jpg)
![DENAH Adalah rencana suatu bangunan yang dipresentasikan dalam suatu gambar kerja Denah untuk bangunan DENAH Adalah rencana suatu bangunan yang dipresentasikan dalam suatu gambar kerja Denah untuk bangunan](http://slidetodoc.com/presentation_image_h/1034379cd77120816b794dc8048f833f/image-4.jpg)
DENAH Adalah rencana suatu bangunan yang dipresentasikan dalam suatu gambar kerja Denah untuk bangunan perlu mempresentasikan detail-detail dari potongan gambar dan detail struktur, untuk mempermudah pekerjaan di lapangan Untuk menggambarkan suatu denah bangunan, diperlukan keterangan-keterangan seperti ukuran dan material yang digunakan untuk membuat bangunan tersebut. Misalnya perlu diketahui struktur utama bangunan terbuat dari beton bertulang, baja atau kayu 5 4
![DENAH Secara garis besar, denah bangunan yang diperlukan untuk suatu bangunan adalah: 1. Denah DENAH Secara garis besar, denah bangunan yang diperlukan untuk suatu bangunan adalah: 1. Denah](http://slidetodoc.com/presentation_image_h/1034379cd77120816b794dc8048f833f/image-5.jpg)
DENAH Secara garis besar, denah bangunan yang diperlukan untuk suatu bangunan adalah: 1. Denah pondasi (mewakili bagian bawah) 2. Denah struktur atas yaitu denah lantai 3. Denah rangka atap
![CONTOH GAMBAR DENAH 6 CONTOH GAMBAR DENAH 6](http://slidetodoc.com/presentation_image_h/1034379cd77120816b794dc8048f833f/image-6.jpg)

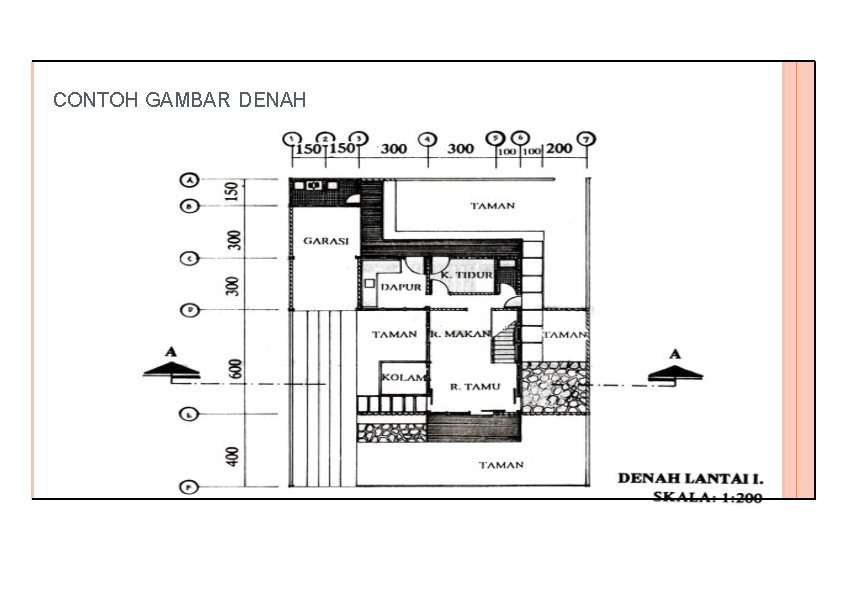

CONTOH GAMBAR DENAH 6
![CONTOH TAMPAK RUMAH 7 7 CONTOH TAMPAK RUMAH 7 7](http://slidetodoc.com/presentation_image_h/1034379cd77120816b794dc8048f833f/image-7.jpg)
CONTOH TAMPAK RUMAH 7 7
![STRUKTUR PONDASI (SUB-STRUCTURE) Jenis pondasi 1. Pondasi dangkal 2. Pondasi dalam 10 8 STRUKTUR PONDASI (SUB-STRUCTURE) Jenis pondasi 1. Pondasi dangkal 2. Pondasi dalam 10 8](http://slidetodoc.com/presentation_image_h/1034379cd77120816b794dc8048f833f/image-8.jpg)
STRUKTUR PONDASI (SUB-STRUCTURE) Jenis pondasi 1. Pondasi dangkal 2. Pondasi dalam 10 8
![PONDASI DANGKAL 9 PONDASI DANGKAL 9](http://slidetodoc.com/presentation_image_h/1034379cd77120816b794dc8048f833f/image-9.jpg)
PONDASI DANGKAL 9
![PONDASI BATU KALI FOOT PLAT 10 PONDASI BATU KALI FOOT PLAT 10](http://slidetodoc.com/presentation_image_h/1034379cd77120816b794dc8048f833f/image-10.jpg)
PONDASI BATU KALI FOOT PLAT 10
![PONDASI DALAM PONDASI TIANG 11 PONDASI DALAM PONDASI TIANG 11](http://slidetodoc.com/presentation_image_h/1034379cd77120816b794dc8048f833f/image-11.jpg)

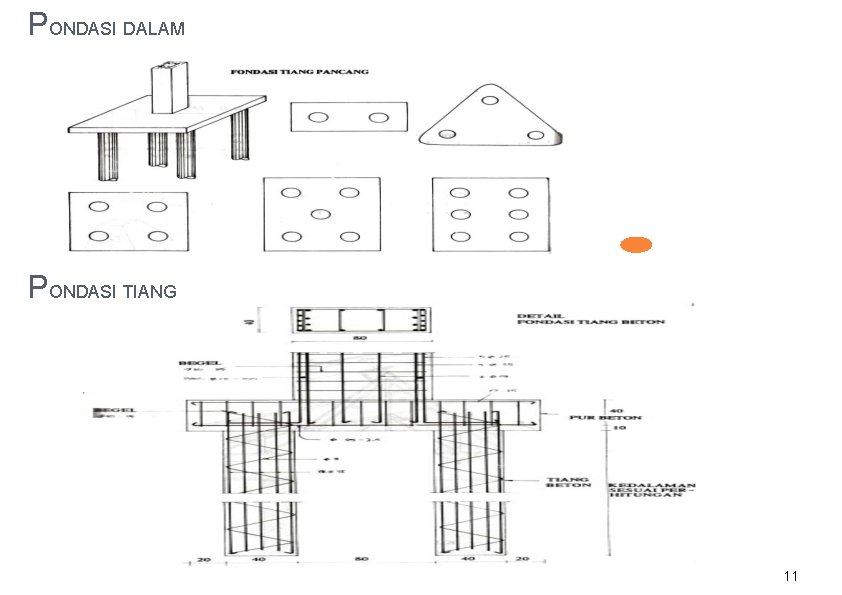

PONDASI DALAM PONDASI TIANG 11
![BAGIAN TENGAH Pada bagian tengah perlu digambarkan: 1. Lantai 2. Rangka dinding 3. Tangga BAGIAN TENGAH Pada bagian tengah perlu digambarkan: 1. Lantai 2. Rangka dinding 3. Tangga](http://slidetodoc.com/presentation_image_h/1034379cd77120816b794dc8048f833f/image-12.jpg)

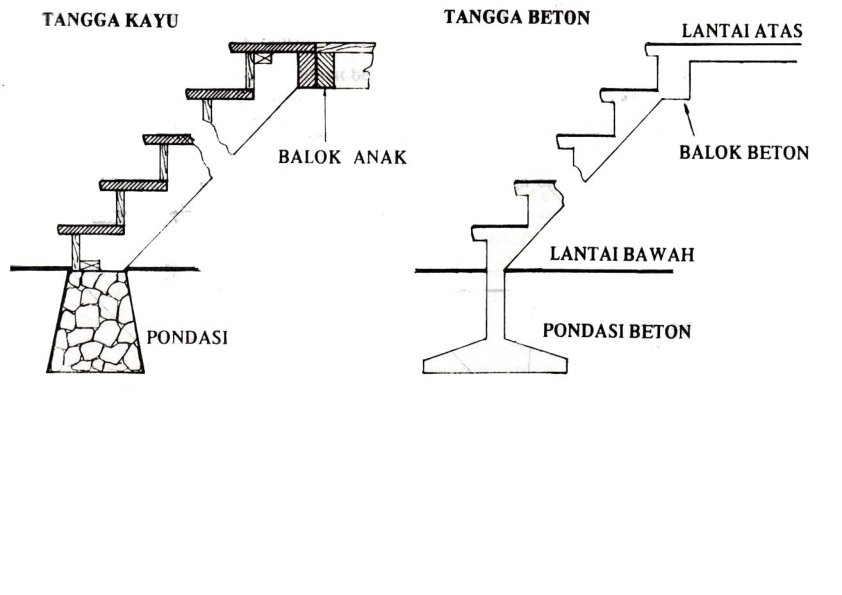

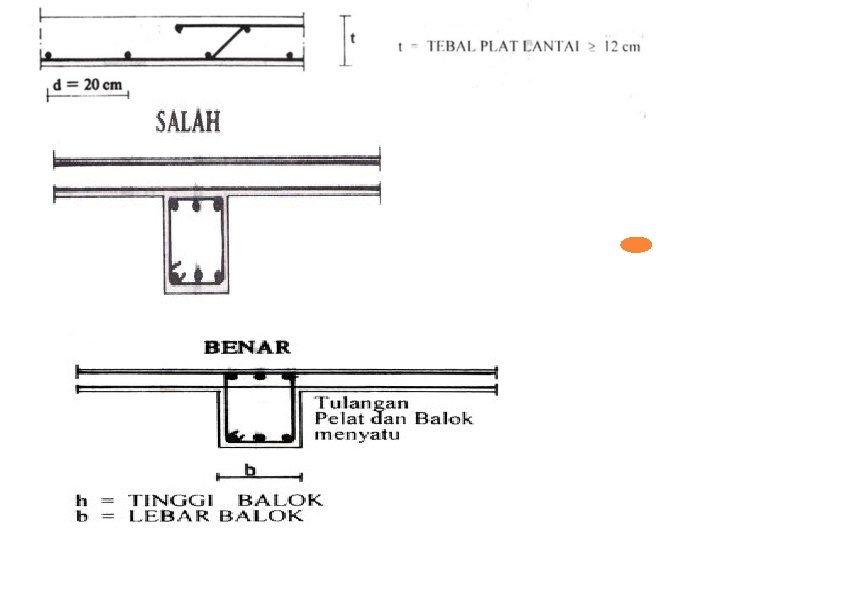

BAGIAN TENGAH Pada bagian tengah perlu digambarkan: 1. Lantai 2. Rangka dinding 3. Tangga (bila ada) STRUKTUR RANGKA BANGUNAN 12
![13 13](http://slidetodoc.com/presentation_image_h/1034379cd77120816b794dc8048f833f/image-13.jpg)
13
![14 14](http://slidetodoc.com/presentation_image_h/1034379cd77120816b794dc8048f833f/image-14.jpg)
14
![15 15](http://slidetodoc.com/presentation_image_h/1034379cd77120816b794dc8048f833f/image-15.jpg)
15
![](http://slidetodoc.com/presentation_image_h/1034379cd77120816b794dc8048f833f/image-16.jpg)
![17 17](http://slidetodoc.com/presentation_image_h/1034379cd77120816b794dc8048f833f/image-17.jpg)
17
![](http://slidetodoc.com/presentation_image_h/1034379cd77120816b794dc8048f833f/image-18.jpg)
![19 19](http://slidetodoc.com/presentation_image_h/1034379cd77120816b794dc8048f833f/image-19.jpg)
19

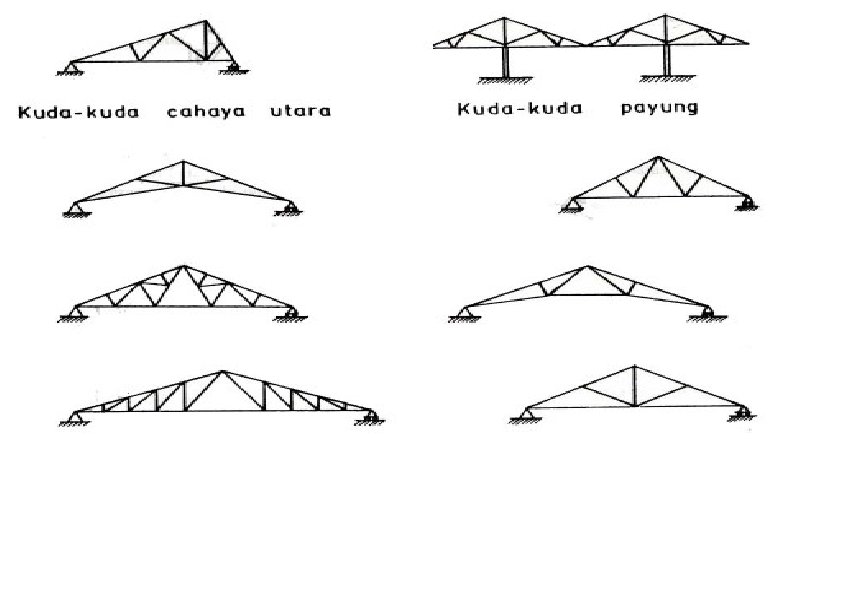

![](http://slidetodoc.com/presentation_image_h/1034379cd77120816b794dc8048f833f/image-20.jpg)
![21 21](http://slidetodoc.com/presentation_image_h/1034379cd77120816b794dc8048f833f/image-21.jpg)
21

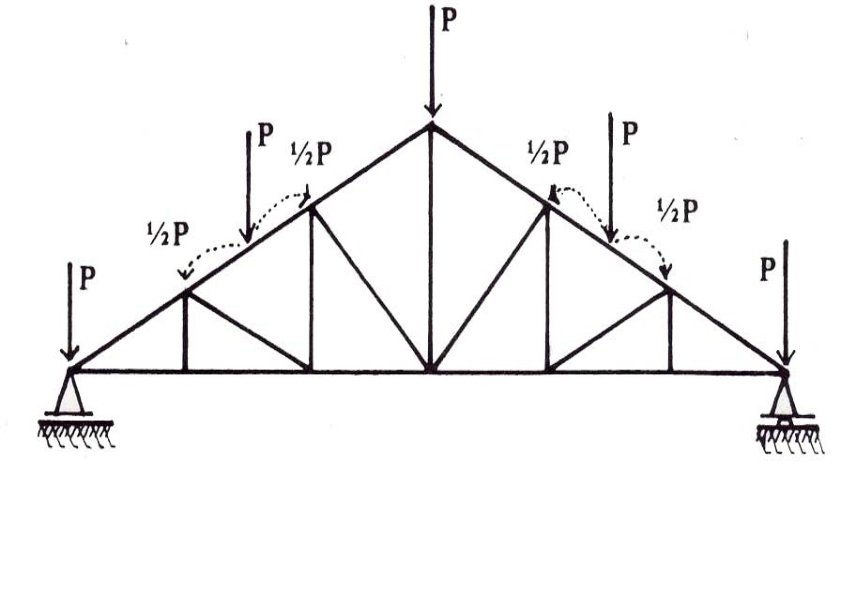

![](http://slidetodoc.com/presentation_image_h/1034379cd77120816b794dc8048f833f/image-22.jpg)
![23 23](http://slidetodoc.com/presentation_image_h/1034379cd77120816b794dc8048f833f/image-23.jpg)

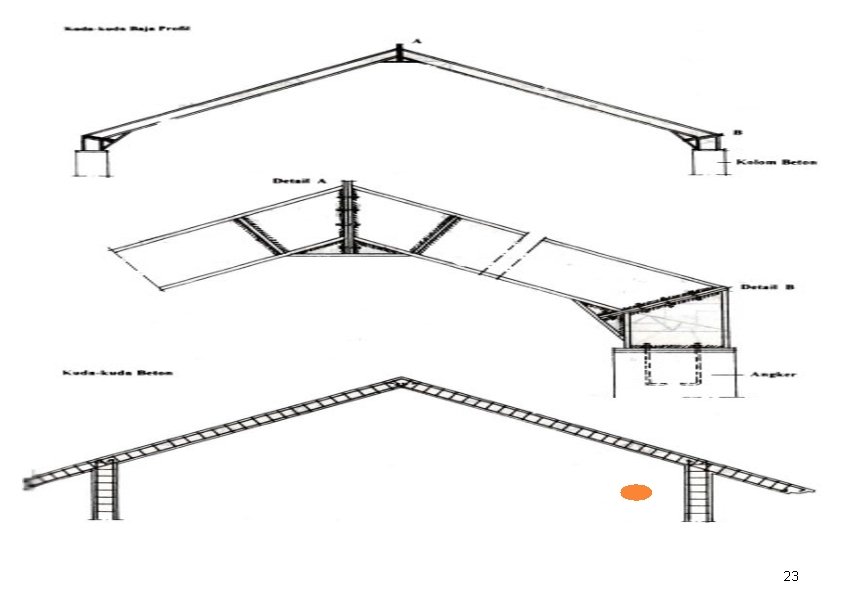

23
![](http://slidetodoc.com/presentation_image_h/1034379cd77120816b794dc8048f833f/image-24.jpg)
![GAMBAR DETAIL 25 GAMBAR DETAIL 25](http://slidetodoc.com/presentation_image_h/1034379cd77120816b794dc8048f833f/image-25.jpg)
GAMBAR DETAIL 25
![GAMBAR DETAIL GAMBAR DETAIL](http://slidetodoc.com/presentation_image_h/1034379cd77120816b794dc8048f833f/image-26.jpg)
GAMBAR DETAIL
![CONTOH SUATU DENAH DAN POTONGAN 27 CONTOH SUATU DENAH DAN POTONGAN 27](http://slidetodoc.com/presentation_image_h/1034379cd77120816b794dc8048f833f/image-27.jpg)
CONTOH SUATU DENAH DAN POTONGAN 27
![POTONGAN POTONGAN](http://slidetodoc.com/presentation_image_h/1034379cd77120816b794dc8048f833f/image-28.jpg)

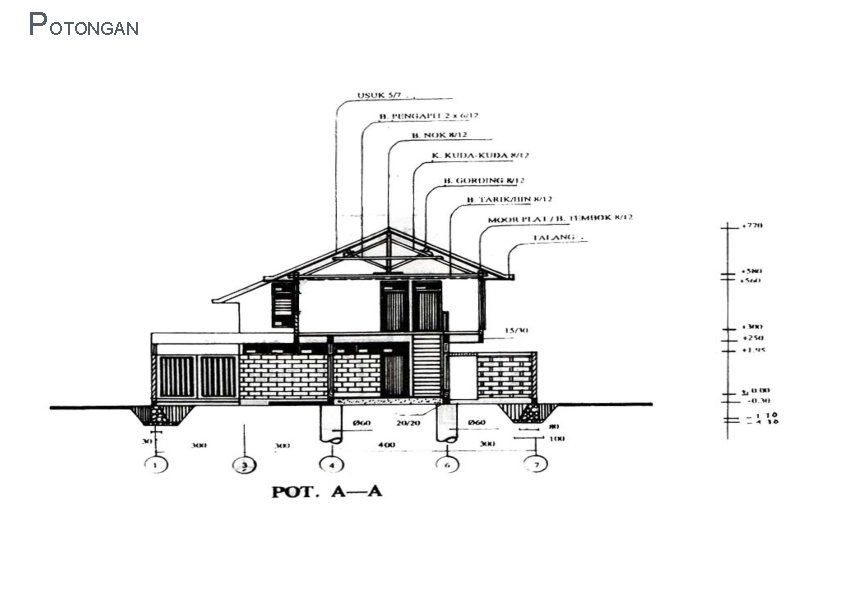

POTONGAN
![GAMBAR POTONGAN 29 GAMBAR POTONGAN 29](http://slidetodoc.com/presentation_image_h/1034379cd77120816b794dc8048f833f/image-29.jpg)
GAMBAR POTONGAN 29
![GAMBAR POTONGAN GAMBAR POTONGAN](http://slidetodoc.com/presentation_image_h/1034379cd77120816b794dc8048f833f/image-30.jpg)
GAMBAR POTONGAN
