BANDWITH MODULASI ANALOG DIGITAL OLEH MUH FARHAN APRIATNA

BANDWITH, MODULASI, ANALOG & DIGITAL OLEH : MUH. FARHAN APRIATNA

(Arti dan Pengertian Bandwidth) – Bandwidth adalah besaran yang menunjukkan seberapa banyak data yang dapat dilewatkan dalam koneksi melalui sebuah network. Lebar pita atau kapasitas saluran informasi. Kemampuan maksimum dari suatu alat untuk menyalurkan informasi dalam satuan waktu detik. Dikenal juga dengan perbedaan atau interval, antara batas teratas dan terbawah dari suatu frekuensi gelombang transmisi dalam suatu kanal komunikasi.

bandwith juga dibagi macam-macam istilahnya, yaitu : 1. Bandwidth Komputer Di dalam jaringan Komputer, Bandwidth sering digunakan sebagai suatu sinonim untuk data transfer rate yaitu jumlah data yang dapat dibawa dari sebuah titik ke titik lain dalam jangka waktu tertentu (pada umumnya dalam detik). Jenis Bandwidth ini biasanya diukur dalam bps (bits per second). Adakalanya juga dinyatakan dalam Bps (bytes per second). Suatu modem yang bekerja pada 57, 600 bps mempunyai Bandwidth dua kali lebih besar dari modem yang bekerja pada 28, 800 bps. Secara umum, koneksi dengan Bandwidth yang besar/tinggi memungkinkan pengiriman informasi yang besar seperti pengiriman gambar/images dalam video presentation.

2. Analog Bandwidth Sedangkan analog Bandwidth adalah perbedaan antara frekuensi terendah dengan frekuensi tertinggi dalam sebuah rentang frekuensi yang diukur dalam satuan Hertz (Hz) atau siklus per detik, yang menentukan berapa banyak informasi yang bisa ditransimisikan dalam satu saat.

Perbedaan antara Bandwidth dan Data Transfer Sangat mudah menemukan 2 istilah ini, Bandwidth dan Data Transfer, yang biasa digunakan dalam internet, khususnya pada paket – paket web hosting. Secara teknis, ada perbedaan mendasar pada dua istilah ini. Bandwidth adalah menunjukkan volume data yang dapat di transfer per unit waktu. Sedangkan Data Transfer adalah ukuran lalu lintas data dari website Anda. Lebih mudah kalau dikatakan bahwa bandwidth adalah rate dari data transfer. Apabila bandwidth yang disediakan besar, maka website akan ter-load lebih cepat karena server mampu mentransfer data yang lebih besar tiap detiknya. Hal ini tidak membuat data transfer menjadi besar, karena jumlah dari data transfer tergantung pada jumlah pengunjung website dan ukuran file website Anda (termasuk gambar, audia, video dll). Makin besar angka pengunjung, makin besar jumlah data yang ditransfer dari website Anda makin besar pula data transfernya.

Fungsi bandwith Dalam jaringan komputer dan ilmu komputer, bandwidth digital, bandwidth jaringan atau hanya bandwidth adalah ukuran yang tersedia atau sumber daya komunikasi data dikonsumsi dinyatakan dalam bit / s atau kelipatan dari itu (kbit / s, Mbit / s etc). Bandwidth dapat merujuk kepada kapasitas bandwidth atau bandwidth yang tersedia dalam bit / s, yang biasanya berarti kecepatan bit bersih, kapasitas saluran atau throughput maksimum logis atau jalur komunikasi fisik dalam sistem komunikasi digital. Sebagai contoh, tes bandwidth menyiratkan mengukur throughput maksimum jaringan komputer. Alasan untuk penggunaan ini adalah bahwa menurut hukum Hartley, kecepatan data maksimum sebuah link komunikasi fisik sebanding dengan bandwidth dalam satuan hertz, yang kadang-kadang disebut frekuensi bandwidth, radio, bandwidth atau bandwidth analog, yang terakhir jaringan komputer terutama di sastra.

(Arti dan Pengertian modulasi) – Modulasi adalah proses perubahan (varying) suatu gelombang periodik sehingga menjadikan suatu sinyal mampu membawa suatu informasi. Modulasi merupakan proses pencampuran dua sinyal menjadi satu sinyal. Biasanya sinyal yang dicampur adalah sinyal berfrekuensi tinggi dan sinyal berfrekuensi rendah. Dengan memanfaatkan karakteristik masing-masing sinyal, maka modulasi dapat digunakan untuk mentransmisikan sinyal informasi pada daerah yang luas atau jauh. Sebagai contoh Sinyal informasi (suara, gambar, data), agar dapat dikirim ke tempat lain, sinyal tersebut harus ditumpangkan pada sinyal lain. Dalam konteks radio siaran, sinyal yang menumpang adalah sinyal suara, sedangkan yang ditumpangi adalah sinyal radio yang disebut sinyal pembawa (carrier). Jenis dan cara penumpangan sangat beragam. Yaitu untuk jenis penumpangan sinyal analog akan berbeda dengan sinyal digital. Penumpangan sinyal suara juga akan berbeda dengan penumpangan sinyal gambar, sinyal film, atau sinyal lain.

Tujuan dilakukannya proses modulasi antara lain : • Untuk memudahkan proses radiasi • Untuk memungkinkan multiplexing • Untuk mengatasi keterbatasan peralatan • Untuk memungkinkan pembagian frekuensi • Untuk mengurangi pengaruh noise dan interferensi

• Modulasi analog Jenis-jenis Modulasi analog adalah komunikasi yang mentransmisikan sinyal-sinyal analog yaitu time signal yang berada pada nilai kontinu pada interval waktu yang terdefinisikan. Proses modulasi merupakan respon atas informasi sinyal analog. • Modulasi Digital Modulasi digital ialah suatu sinyal analog di modulasi berdsarkan aliran data digital. Modulasi digital merupakan proses penumpangan sinyal digital (bit stream) ke dalam sinyal carrier. Modulasi digital sebetulnya adalah proses mengubah-ubah karakteristik dan sifat gelombang pembawa (carrier) sedemikian rupa sehingga bentuk hasilnya (modulated carrier) memeiliki ciri-ciri dari bit -bit (0 atau 1) yang dikandungnya. Teknik modulasi digital pada prinsipnya merupakan variant dari metode modulasi analog.

Jenis-jenis modulasi analog : • Amplitudo modulation (AM) • Frequency modulation (FM) • Pulse Amplitude Modulation (PAM)

Teknik Modulasi digital : • Amplitude Shift Keying (ASK) • Frequency Shift Keying (FSK) • Phase Shift Keying (PSK)

PENGERTIAN ANALOG Analog adalah sinyal data dalam bentuk gelombang yang continue, yang membawa informasi dengan mengubah karakteristik gelombang. Dua parameter/karakteristik terpenting yang dimiliki oleh isyarat analog adalah amplitude dan frekuensi. Gelombang pada sinyal analog yang umumnya berbentuk gelombang sinus memiliki tiga variable dasar, yaitu amplitude, frekuensi, dann phase.

Berbagai contoh system analog : • Perekam pita magnetic; • Penguat audio; • Computer analog : computer yang digunakan untuk mengelola data, kualitatif, karena computer ini digunakan untuk memproses data secara terus menerus dan mengenal data sebagai besaran fisik yang diukur secara terus menerus kelluaran dari computer jenis ini adalah dalam bentuk dial dan grafik. Contoh : besaran arus listrik.

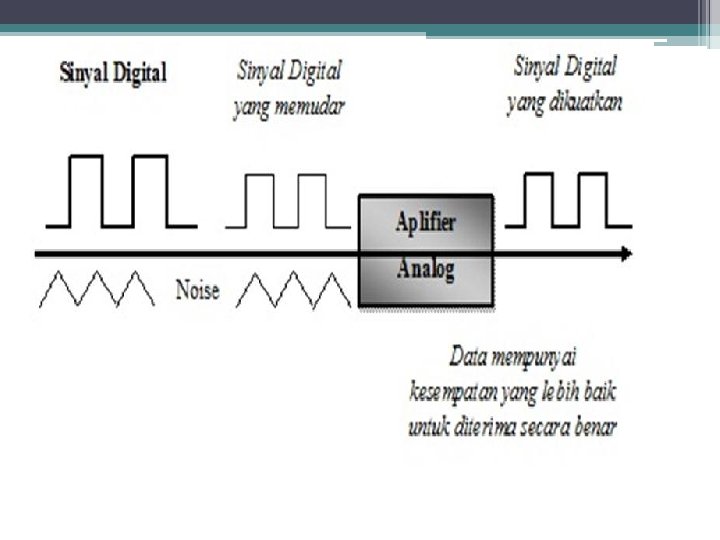

PENGERTIAN DIGITAL Digital merupakan sinyal data dalam bentuk pulsa yang dapat mengalami perubahan yang tiba-tiba dan mempunyai besaran 0 dan 1. Sinyal digital hanya memiliki dua keadaan, yaitu 0 dan 1, sehingga tidak mudah terpengaruh oleh derau, tetapi tranmisi dengan sinyal digital hanya mencapai jarak jangkau pengirim data yang relative dekat. Biasanya sinyal ini juga dikenal dengan sinyal diskret.

Contoh system digital saat ini (sebelum system analog) • Audio recording (CDs, DAT, mp 3, ) Phone system swithing. • Automobile engine control. • Kawalan automasi (mesin dan robot dalam pembuatan sesuatu produk dan lif). • Movie effect, still dan video camera • Pengiraan (Computing).

N PERBEDAAN ANALOG DANDIGITAL ANALOG O 1 Teknologi lama 2 Dirancang untuk voice 3 Tidak efisien untuk data 4 Permasalahan noisy dan rentang eros 5 Kecepatan lebih rendah 6 Overhead tinggi Teknologi baru Dirancang untuk voice dan opsi – opsi pengujian yang lengkap Informasi discreate level Kecepatan lebih tinggi Overhead rendah Setiap signal digital dapat dikonversikan ke analog

TERIMAKASIH ; )
