BALISTICA FORENSE Dra Carmen Cerda Aguilar Profesor Asociado

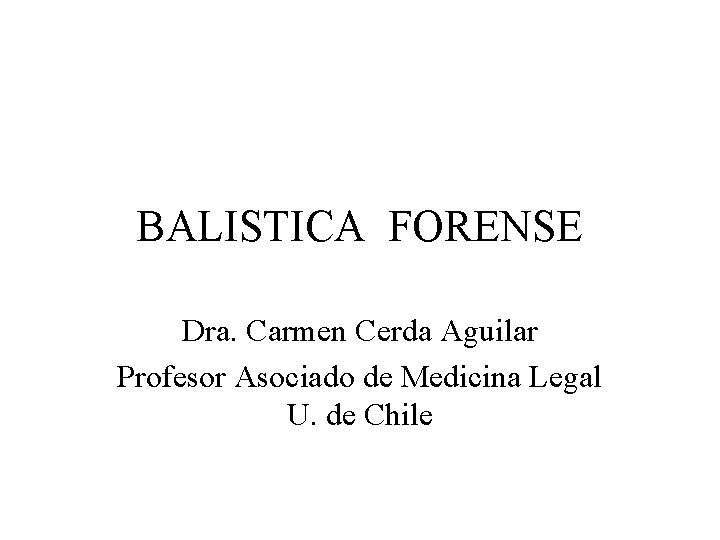

BALISTICA FORENSE Dra. Carmen Cerda Aguilar Profesor Asociado de Medicina Legal U. de Chile

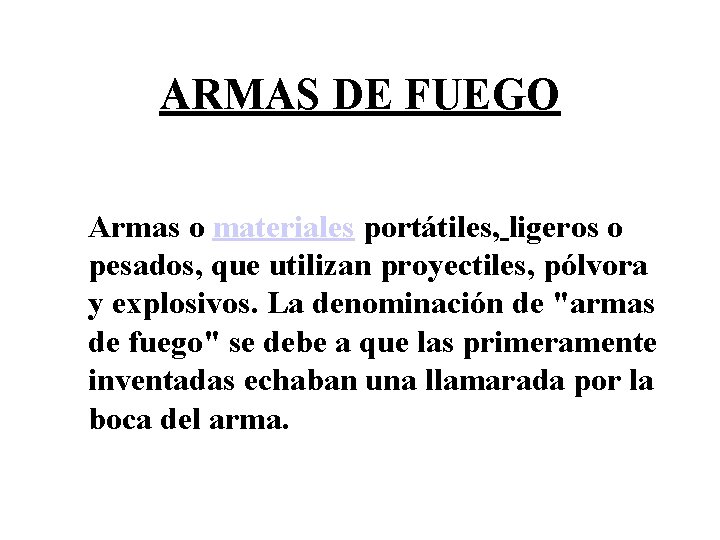

ARMAS DE FUEGO Armas o materiales portátiles, ligeros o pesados, que utilizan proyectiles, pólvora y explosivos. La denominación de "armas de fuego" se debe a que las primeramente inventadas echaban una llamarada por la boca del arma.

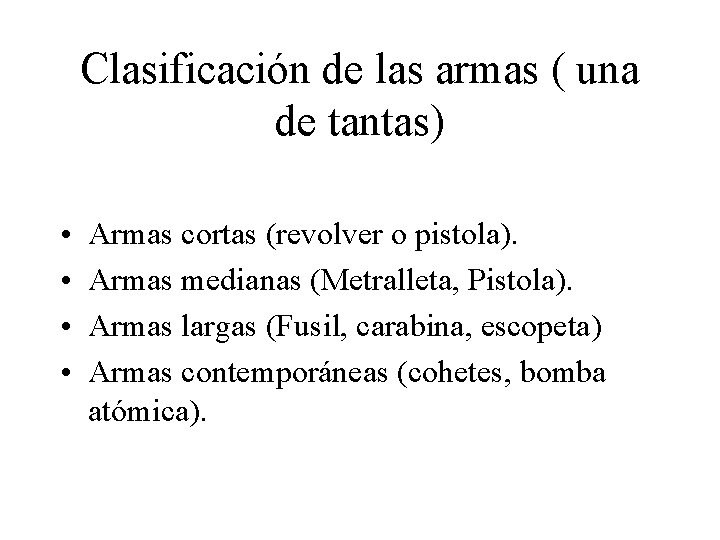

Clasificación de las armas ( una de tantas) • • Armas cortas (revolver o pistola). Armas medianas (Metralleta, Pistola). Armas largas (Fusil, carabina, escopeta) Armas contemporáneas (cohetes, bomba atómica).

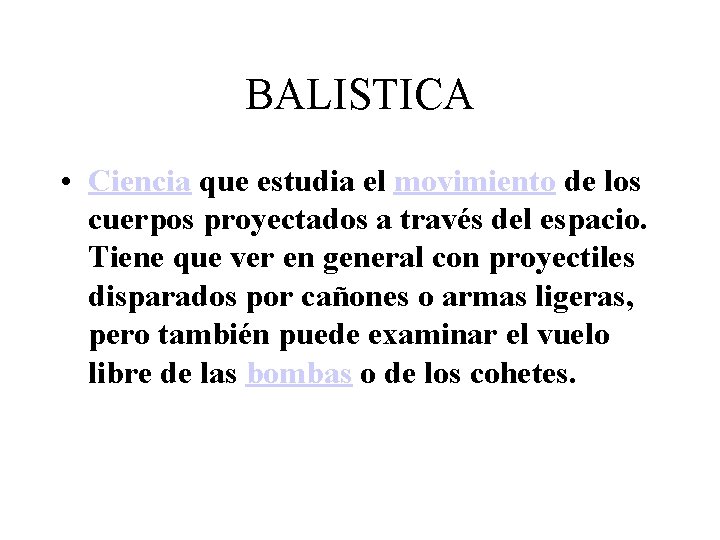

BALISTICA • Ciencia que estudia el movimiento de los cuerpos proyectados a través del espacio. Tiene que ver en general con proyectiles disparados por cañones o armas ligeras, pero también puede examinar el vuelo libre de las bombas o de los cohetes.

BALISTICA • El movimiento de un proyectil desde el momento del disparo hasta su impacto en el blanco se divide en tres fases distintas: balística interior, que estudia el movimiento del proyectil mientras se encuentra dentro del cañón; balística exterior, que considera el movimiento del proyectil desde el momento en que abandona el cañón hasta que alcanza el blanco, y balística terminal, que analiza el efecto del proyectil sobre el blanco.

BALÍSTICA INTERIOR • Se ocupa de la temperatura, el volumen y la presión de los gases producidos por la combustión de la carga propulsora en el cañón; efecto de la expansión de esos gases sobre el cañón, la cureña y el proyectil. relación entre el peso de la carga y el peso del proyectil, la medida del calibre, el tamaño, forma y densidad óptimos de los granos de carga propulsora para los diferentes cañones, y los problemas de máxima y mínima presión en la boca del arma.

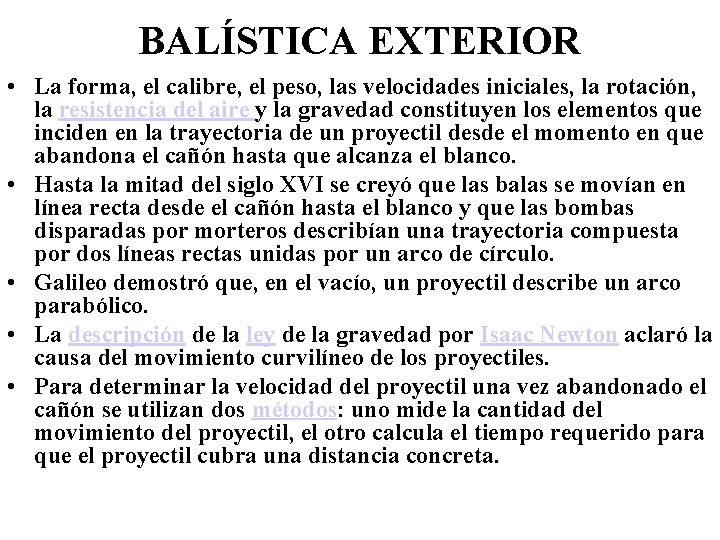

BALÍSTICA EXTERIOR • La forma, el calibre, el peso, las velocidades iniciales, la rotación, la resistencia del aire y la gravedad constituyen los elementos que inciden en la trayectoria de un proyectil desde el momento en que abandona el cañón hasta que alcanza el blanco. • Hasta la mitad del siglo XVI se creyó que las balas se movían en línea recta desde el cañón hasta el blanco y que las bombas disparadas por morteros describían una trayectoria compuesta por dos líneas rectas unidas por un arco de círculo. • Galileo demostró que, en el vacío, un proyectil describe un arco parabólico. • La descripción de la ley de la gravedad por Isaac Newton aclaró la causa del movimiento curvilíneo de los proyectiles. • Para determinar la velocidad del proyectil una vez abandonado el cañón se utilizan dos métodos: uno mide la cantidad del movimiento del proyectil, el otro calcula el tiempo requerido para que el proyectil cubra una distancia concreta.

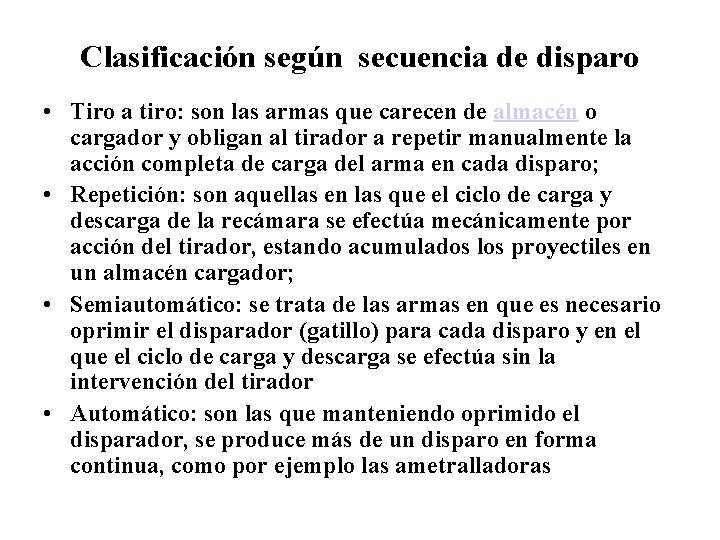

Clasificación según secuencia de disparo • Tiro a tiro: son las armas que carecen de almacén o cargador y obligan al tirador a repetir manualmente la acción completa de carga del arma en cada disparo; • Repetición: son aquellas en las que el ciclo de carga y descarga de la recámara se efectúa mecánicamente por acción del tirador, estando acumulados los proyectiles en un almacén cargador; • Semiautomático: se trata de las armas en que es necesario oprimir el disparador (gatillo) para cada disparo y en el que el ciclo de carga y descarga se efectúa sin la intervención del tirador • Automático: son las que manteniendo oprimido el disparador, se produce más de un disparo en forma continua, como por ejemplo las ametralladoras

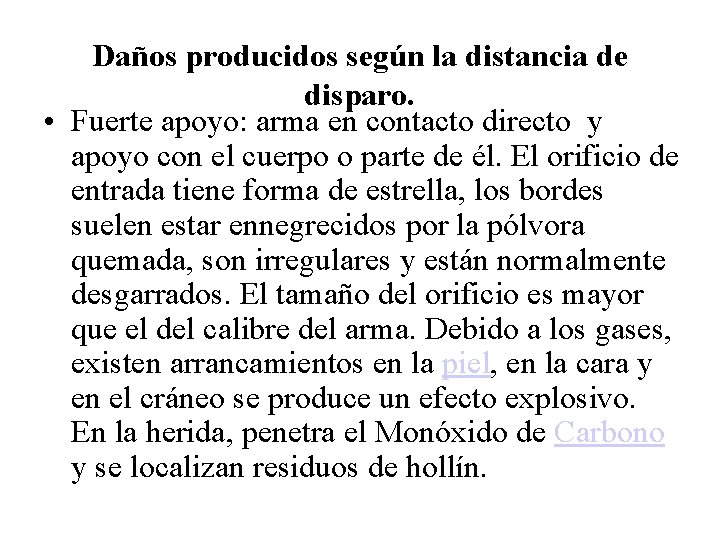

Daños producidos según la distancia de disparo. • Fuerte apoyo: arma en contacto directo y apoyo con el cuerpo o parte de él. El orificio de entrada tiene forma de estrella, los bordes suelen estar ennegrecidos por la pólvora quemada, son irregulares y están normalmente desgarrados. El tamaño del orificio es mayor que el del calibre del arma. Debido a los gases, existen arrancamientos en la piel, en la cara y en el cráneo se produce un efecto explosivo. En la herida, penetra el Monóxido de Carbono y se localizan residuos de hollín.

Daños producidos según la distancia de disparo. • Apoyo : dentro del alcance de la llama. El orificio es con forma de ojal o circular. Se localiza la cintilla de contusión, y muy a menudo el cerco de limpieza. Alrededor de la herida, se produce una quemadura por la llama, la piel los pelos y tejidos aparecen chamuscados. Asimismo, humo, pólvora y partículas metálicas, producen un tatuaje en la piel.

Daños producidos según la distancia de disparo. • Corta distancia. : dentro del alcance de las partículas forman el tatuaje. Aproximadamente va de los 30 centímetros al metro. La herida es similar que a quemarropa, quitando los efectos que produce la llama. Los restos de pólvora no suelen pasar de los 70 centímetros de distancia, alcanzando poco más los de pólvora no quemada.

Daños producidos según la distancia de disparo. • Larga distancia. Se sitúa del metro hasta donde alcance la bala. No alcanzan los materiales que forman el tatuaje. En la herida no se encuentra el tatuaje, la herida es ovalada o circular y presenta el anillo erosivo-contuso y anillo de limpieza

Efectos en el cuerpo humano. • La velocidad necesaria para atravesar la piel es de 36 m/s. • Para atravesar el hueso se necesitan 61 m/s. • La velocidad para que sea mortal un disparo se sitúa en los 122 m/s. • A más de 600 m/s se produce un efecto hidrodinámico, siendo más notable en los órganos llenos de líquidos, en los que aumenta la presión a que son sometidos líquidos dependiendo de la velocidad de la bala. • A velocidad superior a 800 m/s se puede producir la muerte por el efecto de choque, sin que sea necesario el que dañe un órgano vital.

• El tipo de munición influye en los efectos que produce. Las balas cilíndricas y semicilíndricas ocasionan mayores desgarros. Las de cabeza hueca, si se expansionan producen daños muy importantes.

Disparo con apoyo • Tatuaje denso

• Objetivos de la autopsia en heridas de bala Recuperación de los proyectiles • Tipo de arma involucrada (arma corta, velocidad baja y media, alta velocidad, carga múltiple) • Distancia de disparo • Forma medicolegal

Disparo con fuerte apoyo • Desgarro de la piel • El ingreso a la cavidad craneana del proyectil y los gases generan un aumento de la presión que desgarra la piel y provoca salida de masa encefálica por el orificio de entrada.

Qué buscar : importancia del contexto • • Suicidio Homicidio Enfrentamiento Armado Violación De Derechos Humanos Delincuencia Común y Organizada Riñas Violencia Intrafamiliar , etc.

El examen de cada herida debe incluir : • (1) el orificio de entrada, • (2) su orificio de salida o el proyectil alojado y recuperado, • (3) las lesiones y • (4) la trayectoria.

Si hay múltiples heridas… • …, cuyas trayectorias y lesiones se entrecruzan, excepcionalmente se pueden describir de manera agrupada midiendo el área de localización de las entradas y salidas.

Disparo por escopeta de caza • … de doble cañón, a boca tocante en abdomen. Se apercia el orifico de entrada y la doble impronta del cañón.

En el Orificio de Entrada, registrar: § Medida y características del orificio en piel, precisando su forma y bordes (redondo, estrellado, rasgado, aserrados, invertidos, etc. ). § Medida, descripción y documentación de la erosión y equimosis que circunda el borde del defecto en la piel (anillo contuso-erosivo), estableciendo su relación con el orificio de entrada, esto es si es concéntrico o excéntrico,

Orificio de Entrada § Presencia o ausencia de residuos macroscópicos de disparo (hollín o ahumamiento, tatuaje), precisando el área (con una medida horizontal y una vertical tomadas a través del centro de la herida) y la forma de dispersión como también la densidad de los residuos. Relación de dichos residuos con las prendas. § Si los bordes o la piel adyacente a estos están quemados, debe ser descrito con precisión. En lesiones por proyectil de arma de fuego de alta velocidad documente el patrón por apagallamas u otros artefactos como silenciadores.

Disparo de larga distancia • Orificio de entrada. Presenta halo de Fish, sin tatuaje ni ahumamiento.

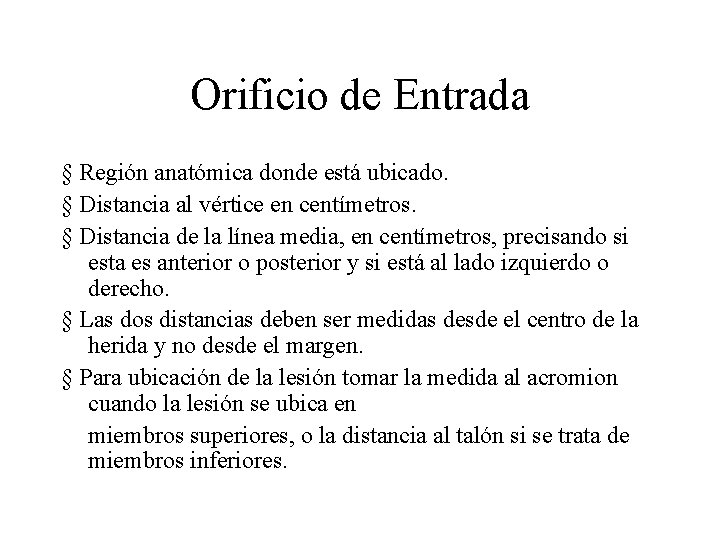

Orificio de Entrada § Región anatómica donde está ubicado. § Distancia al vértice en centímetros. § Distancia de la línea media, en centímetros, precisando si esta es anterior o posterior y si está al lado izquierdo o derecho. § Las dos distancias deben ser medidas desde el centro de la herida y no desde el margen. § Para ubicación de la lesión tomar la medida al acromion cuando la lesión se ubica en miembros superiores, o la distancia al talón si se trata de miembros inferiores.

En el. Orificio de Salida. o. Proyectil Alojado. según el caso, registrar: § Medida del orificio en la piel y características particulares (en ocasiones puede haber contusión o abrasión). Relación con las prendas. § Región anatómica afectada. § Distancia al vértice en cms. § Distancia de la línea media, en centímetros, al lado izquierdo o derecho, precisando si es anterior o posterior.

Orificio de Salida. o. Proyectil Alojado § En caso de ausencia del orificio de salida debe localizarse el proyectil, documentar la región de donde fue recuperado (incluyendo además la distancia al vértice y la línea media) y, si es posible, describir el tipo de proyectil recuperado (Vg. blindado, semiblindado, fragmentos metálicos –en armas de alta velocidad-; medida de la base del proyectil).

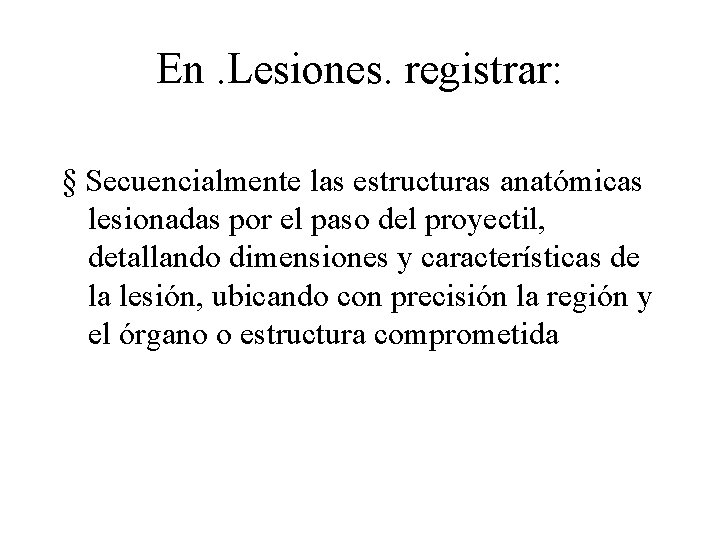

En. Lesiones. registrar: § Secuencialmente las estructuras anatómicas lesionadas por el paso del proyectil, detallando dimensiones y características de la lesión, ubicando con precisión la región y el órgano o estructura comprometida

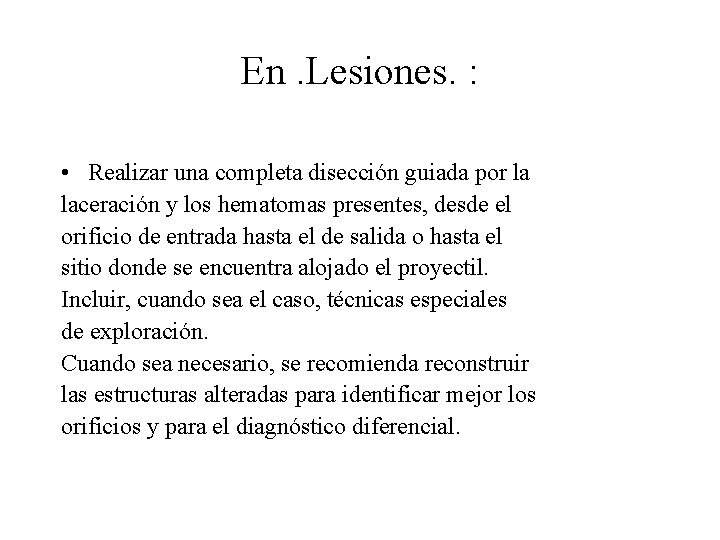

En. Lesiones. : • Realizar una completa disección guiada por la laceración y los hematomas presentes, desde el orificio de entrada hasta el de salida o hasta el sitio donde se encuentra alojado el proyectil. Incluir, cuando sea el caso, técnicas especiales de exploración. Cuando sea necesario, se recomienda reconstruir las estructuras alteradas para identificar mejor los orificios y para el diagnóstico diferencial.

En la. Trayectoria. registrar: § Derecha-izquierda / Izquierda-derecha (en el plano sagital o medial). § Antero-posterior / Postero-anterior (en el plano coronal o frontal). § Supero-inferior / Infero-superior (en el plano horizontal o transverso)

• • • Se debe hacer un examen detallado de las prendas describiendo las rasgaduras presentes en estas y relacionándolas con las heridas para confirmar o descartar la correspondencia entre las rasgaduras y las heridas. Posteriormente deben removerse cuidadosamente para evitar la pérdida de evidencia física; deben ser embaladas previo secado para enviar al laboratorio de balística (distancia de disparo) y/o biología (manchas de sangre).

Orificio de entrada con tatuaje

ARMA DE FUEGO DE ALTA VELOCIDAD: • Seguir las anteriores especificaciones, teniendo • la precaución de no confundir, en los residuos • de disparo, el hollín con los vapores de plomo • que pueden depositarse alrededor del orificio.

CARGA MÚLTIPLE Seguir las anteriores recomendaciones y además: § Describir la herida central precisando el numero de orificios satélites. Establecer las dimensiones horizontal y vertical del área de dispersión. § Para ubicación de la lesión tomar la medida al acromión cuando la lesión se ubica en miembros superiores, o la distancia al talón si se trata de miembros inferiores. § Recuperar un número representativo de perdigones. § Recuperar todo el taco o sus fragmentos , documentando el sitio de recuperación.

EXAMENES COMPLEMENTARIOS Radiología: Cuando ha resultado infructuosa la búsqueda, considerar la toma de radiografías de la parte corporal indicada e incluso de todo el cuerpo. En casos de intervención médica previa, es útil interrogar a los cirujanos respecto a proyectiles extraídos y complementar con radiografías si es necesario.

Estudios balísticos § Proyectiles, fragmentos o cualquier material adherido a ellos. § Armas de carga múltiple: el pistón de potencia, el taco, y las postas, perdigones u otros elementos utilizados en armas de fabricación casera. § Prendas para distancia de disparo. § Fotografías de las heridas de entrada y de salida, antes y después de limpiarlas y/o rasurarlas, usando siempre rótulo de identificación. § Fotografías de las manos, prendas u otras partes del cuerpo para documentar la presencia y patrón de salpicaduras de sangre y hollín.

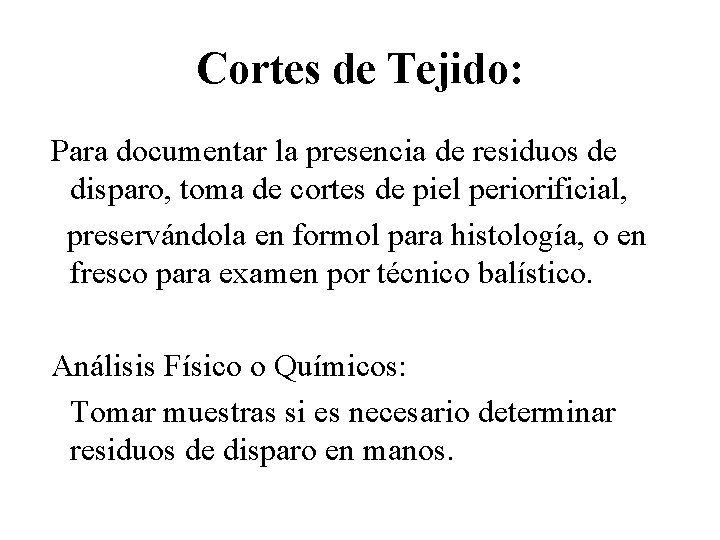

Cortes de Tejido: Para documentar la presencia de residuos de disparo, toma de cortes de piel periorificial, preservándola en formol para histología, o en fresco para examen por técnico balístico. Análisis Físico o Químicos: Tomar muestras si es necesario determinar residuos de disparo en manos.

Blast injury o lesiones por onda explosiva. • Es el conjunto de efectos destructores de los cambios repentinos en la presión atmosférica que resultan de la explosión. • Tipos. • "Air blast": si la onda es transmitida por el aire. • "Immersion blast": si la onda es transmitida por el agua. • "Solid blast": si la onda es transmitida por estructuras.

Lesiones. • "Air blast": unilaterales, en lado hacia la explosión, laceraciones pulmonares múltiples. • "Inmersión blast": difusas, rupturas intestinales. • "Solid blast": en partes en contacto con estructuras agitadas. Impacto destructor en los pies.

Lesiones por explosión Diversas causas: gases de un líquido en ebullición, cambio brusco de estado de un gas bajo presión, reacción química de sustancias detonantes o explosivas. Estas últimas son: gas de alumbrado, nafta, alcohol, etc. Los explosivos propiamente dichos son la dinamita, derivados de la nitroglicerina, el picrato de potasio, el fulminato de mercurio, las pólvoras diversas. Hay también explosiones de polvos inertes por acción de una gas (carbón, harina). • Agentes. • Sustancias gaseosas: éter, alcohol. • Máquinas de vapor. • Materias pulverulentas orgánicas: carbón. • Sustancias explosivas propiamente dichas. • Lesiones. • Quemaduras, contusiones múltiples, extensas y dolorosas. • Infecciones frecuentes. • Desproporción entre lesiones cutáneas yenorme destrucción interna. • Shock, emoción, conmoción. • Ruptura y arrancamiento de ropas.

Lesiones por air blast
