Bakalářská práce GIS seismických jevů v Evropě Dušan Vašíček vedoucí práce: doc. Ing. Petr Rapant, CSc

Úkoly • • usadit mapy do souřadného systému vytvořit DMT dané oblasti databázi zemětřesení převést do prostředí Arc. View zobrazit epicentra nad geologickou a tektonickou mapou • zobrazit hypocentra pod DMT Evropy • připravit standardní dotazy pro zobrazování epicenter dle kritérií

Cíl projektu • dokumentace zaregistrovaných jevů • vizualizace ve 2 D a 3 D podle zadaných kritérií • základ pro interpretace a analýzy

Základní pojmy • • • epicentrum - na povrchu hypocentrum - pod povrchem M - magnitudo I - intenzita zemětřesení M = a*I + b*log h + c; a, b - konstanty

Zdroje dat • geologická mapa Evropy • tektonická mapa Evropy • databáze seismických jevů v Evropě – od r. 1800 až po r. 1990 (Vít Kárník, 1996) – celkem 15 745 zemětřesení • DMT (Internet) - National Geophysical Datacenter

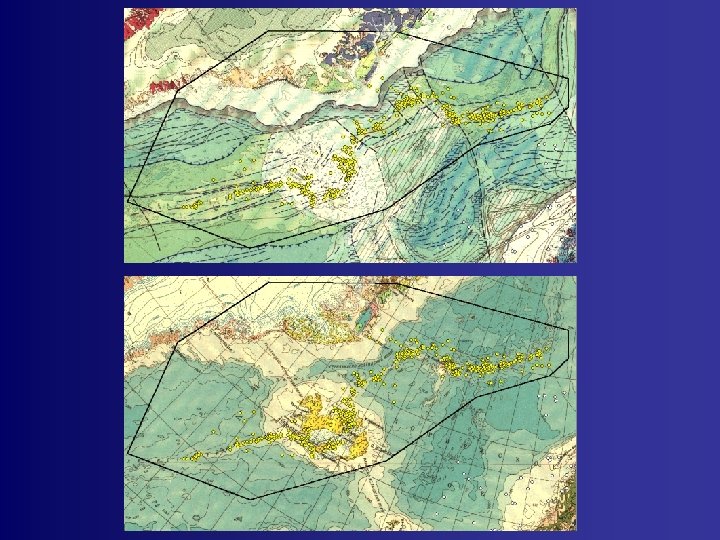

Náhled zdrojových map Tektonická mapa Geologická mapa

Projekt IGME 5 000 • • International Geological Map of Europe Měřítko 1 : 5 000 www. bgr. de/karten/IGME 5000/ Zahrnuje více než 40 zemí

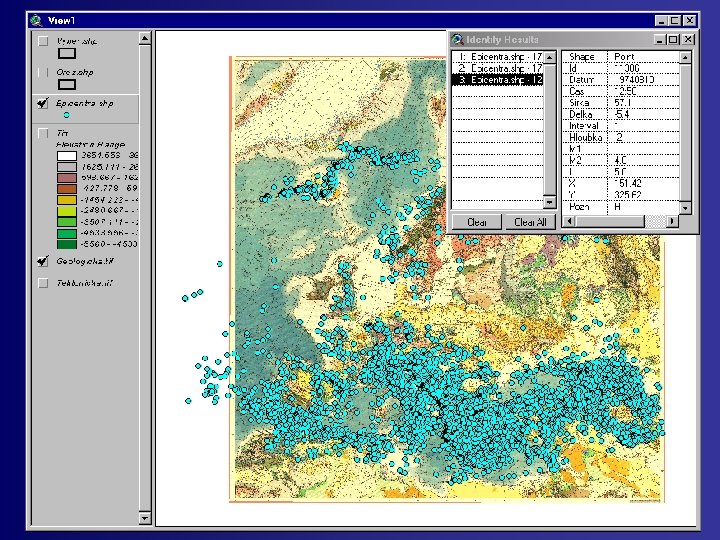

Databáze zemětřesení • • • datum čas zeměpisná šířka zeměpisná délka hloubkový interval hloubka v km magnitudo (z povrchových vln – M 1) magnitudo (z objemových vln – M 2) intenzita Xa. Y pozn.

Rozdělení hypocenter

Problémy při zpracování • samotný proces registrace map do souřadnic • vytvoření vhodného souřadnicového systému • převedení geografických souřadnic do pracovních - nalezení transformační rovnice • přepočítání všech epicenter do pracovních souřadnic • usazení DMT do pracovních souřadnic

www. earthsensing. com/cart/notes/lecture 4. html www. fes. uwaterloo. ca/crs/geog 165/conproj. htm

Výpočet pracovních souřadnic • • kolik mm je 1° … i = ( ׀ r 1 -r 2 ) ׀ / (r 1 -r 2) r = r 2 + (r 1 - r 2) * i 107 mm { 600, 616 = + ; = 20° y x = r * sin ( * 0, 8071428) r r 1 y = r * cos ( * 0, 8071428) x X v mapě = x + 300 Y 0° r 2 Y v mapě = 616 - y + 107 0, 0 X
