BAI GIANG AUTOCAD BAI 1 1 GII THIEU

BAØI GIAÛNG AUTOCAD

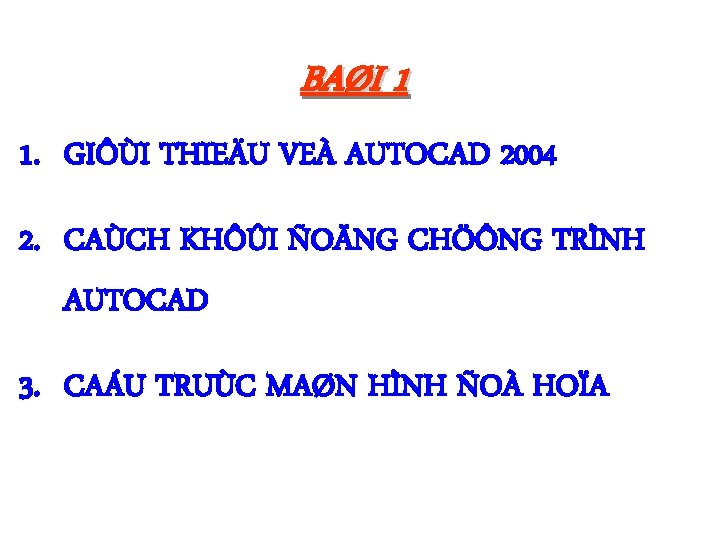

BAØI 1 1. GIÔÙI THIEÄU VEÀ AUTOCAD 2004 2. CAÙCH KHÔÛI ÑOÄNG CHÖÔNG TRÌNH AUTOCAD 3. CAÁU TRUÙC MAØN HÌNH ÑOÀ HOÏA

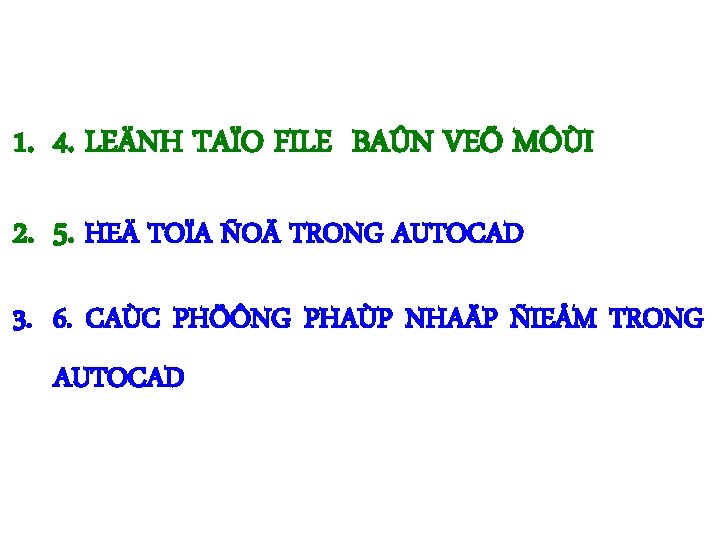

1. 4. LEÄNH TAÏO FILE BAÛN VEÕ MÔÙI 2. 5. HEÄ TOÏA ÑOÄ TRONG AUTOCAD 3. 6. CAÙC PHÖÔNG PHAÙP NHAÄP ÑIEÅM TRONG AUTOCAD

1. GIÔÙI THIEÄU VEÀ AUTOCAD 2004 2. CAÙCH KHÔÛI ÑOÄNG CHÖÔNG TRÌNH AUTOCAD Double click vaøo bieåu töôïng treân neàn desktop. Choïn START / Programs / Autodesk / Mechanical Desktop 2004 / Auto. CAD 2004.

Sau khi khôûi ñoäng, hoäp thoaïi START UP xuaát hieän: § Choïn Metric § Nhaán OK

Chuù yù: Neáu khi khôûi ñoäng maø khoâng xuaát hieän hoäp thoaïi STARTUP, baïn coù theå khaéc phuïc baèng caùch sau:

Tools / Options… Treân hoäp thoaïi Options, choïn trang SYSTEM Taïi doøng Startup, choïn Show Startup dialog box

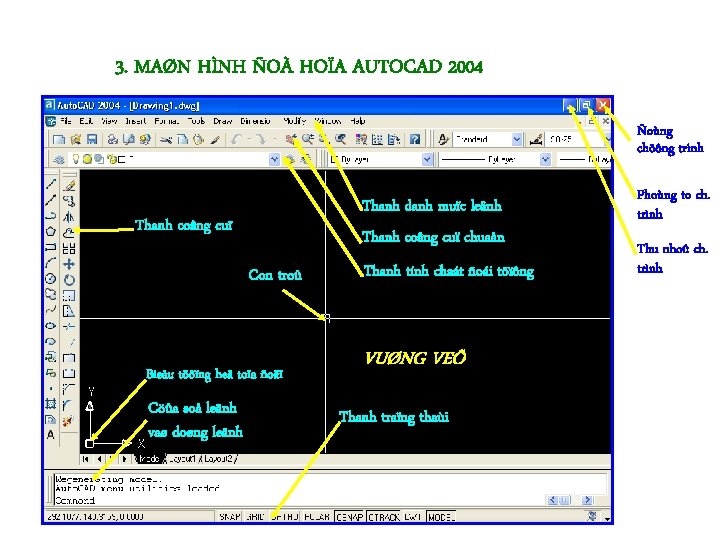

3. MAØN HÌNH ÑOÀ HOÏA AUTOCAD 2004 Ñoùng chöông trình Thanh danh muïc leänh Thanh coâng cuï chuaån Con troû Bieåu töôïng heä toïa ñoäï Cöûa soå leänh vaø doøng leänh Thanh tính chaát ñoái töïông VUØNG VEÕ Thanh traïng thaùi Phoùng to ch. trình Thu nhoû ch. trình

Caùch goïi caùc thanh coâng cuï: § View / Toolbars… § Hoäp thoaïi Customize xuaát hieän: § Choïn trang Toolbars § Click vaøo thanh coâng cuï naøo caàn duøng. § Nhaán nuùt Close

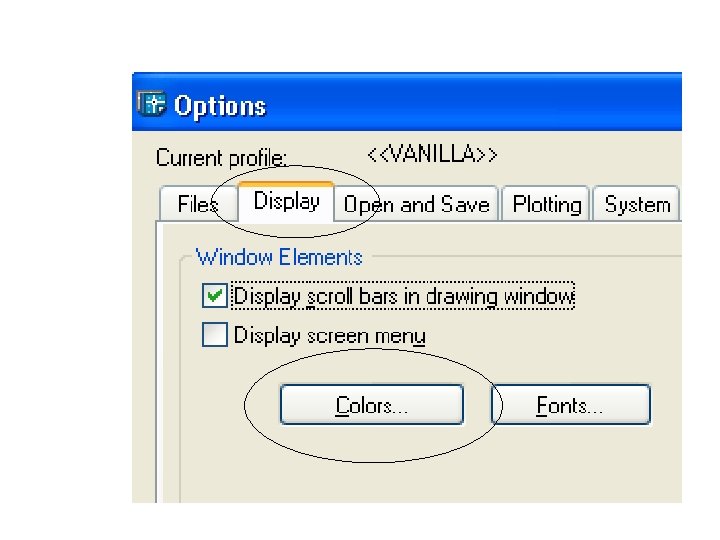

Caùch thay ñoåi maøu maøn hình ñoà hoïa: § Tools / Options… xuaát hieän hoäp thoaïi Options § Choïn trang Display § Click vaøo nuùt Colors… Colors ñeå thay ñoåi maøu neàn maøn hình ñoà hoïa.

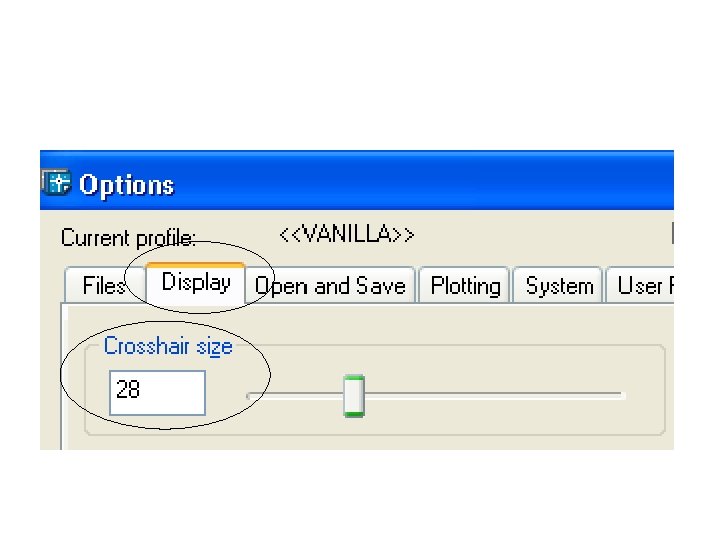

Caùch thay ñoåi ñoä lôùn sôïi toùc cuûa con troû: § Tools / Options… xuaát hieän hoäp thoaïi Options § Choïn trang Display § Di chuyeån con chaïy taïi doøng Crosshair Size ñeå thay ñoåi ñoä lôùn cuûa sôïi toùc con troû.

Caùch thay ñoåi ñoä lôùn oâ con troû: § Tools / Options… xuaát hieän hoäp thoaïi Options § Choïn trang Drafting § Di chuyeån con chaïy taïi doøng Aperture Size ñeå thay ñoåi ñoä lôùn oâ con troû.

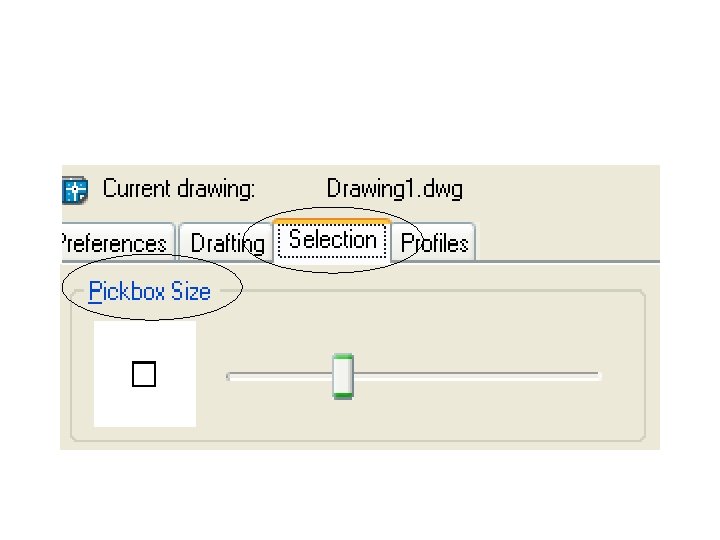

Caùch thay ñoåi ñoä lôùn cuûa oâ choïn ñoái töôïng: § Tools / Options… xuaát hieän hoäp thoaïi Options § Choïn trang Selection § Di chuyeån con chaïy taïi doøng Pickbox Size ñeå thay ñoåi ñoä lôùn cuûa oâ choïn ñoái töôïng.

4. LEÄNH TAÏO FILE BAÛN VEÕ MÔÙI File / New hoaëc Ctrl + N Khi thöïc hieän leänh New xuaát hieän hoäp thoaïi CREATING NEW DRAWING cho pheùp taïo file baûn veõ môùi.

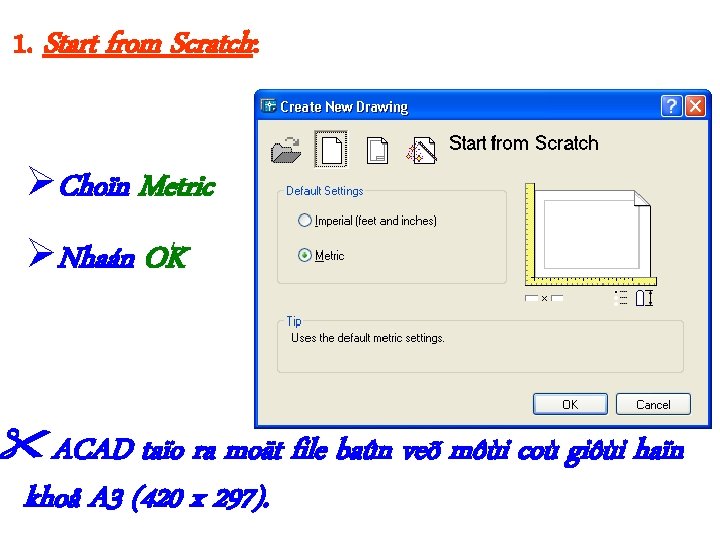

1. Start from Scratch: Choïn Metric Nhaán OK ACAD taïo ra moät file baûn veõ môùi coù giôùi haïn khoå A 3 (420 x 297).

2. Use a Template: Cho pheùp choïn caùc baûn veõ maãu coù saün trong ACAD.

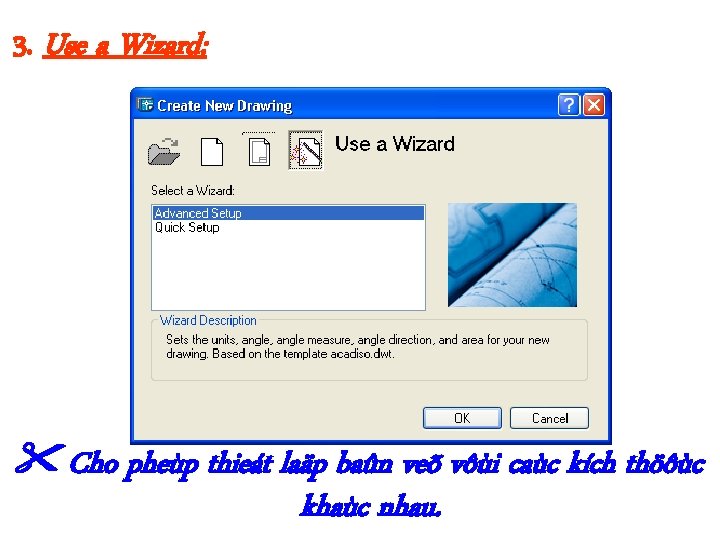

3. Use a Wizard: Cho pheùp thieát laäp baûn veõ vôùi caùc kích thöôùc khaùc nhau.

Advanced Setup : xuaát hieän hoäp thoaïi vaø tieán haønh thieát laäp baûn veõ môùi theo 5 böôùc sau: UNIT Choïn ñôn vò ño chieàu daøi.

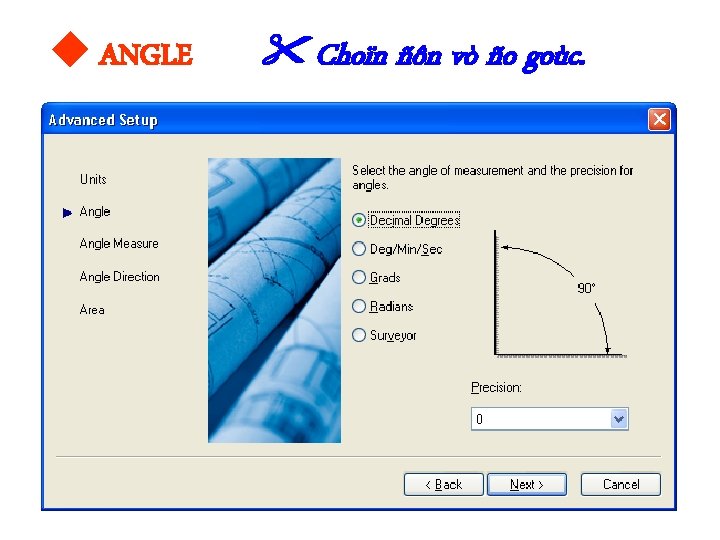

ANGLE Choïn ñôn vò ño goùc.

ANGLE MEASURE Choïn höôùng vaø vò trí goác O.

ANGLE DIRECTION Choïn chieàu quay cuûa goùc.

AREA Xaùc ñònh dieän tích giaáy veõ.

5. HEÄ TOÏA ÑOÄ TRONG AUTOCAD 5. 1 Heä toïa ñoä Ñeàcaùc: Y yo O M xo X Ñieåm M trong heä toïa ñoä Ñeàcaùc coù daïng toïa ñoä laø: M (xo, yo)

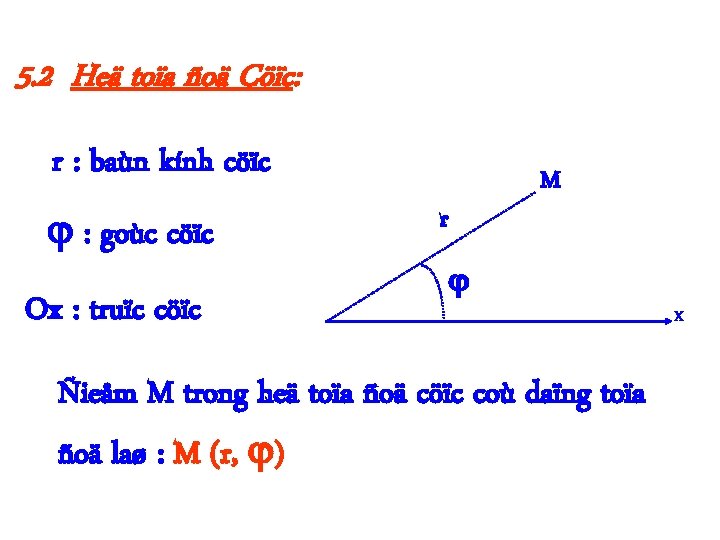

5. 2 Heä toïa ñoä Cöïc: r : baùn kính cöïc : goùc cöïc Ox : truïc cöïc M r Ñieåm M trong heä toïa ñoä cöïc coù daïng toïa ñoä laø : M (r, ) X

5. 3 Bieåu töôïng heä toïa ñoä maùy vaø heä toïa ñoä do ngöôøi söû duïng thieát laäp: WCS (World Coordinate System) ñoä maùy Heä toïa

UCS (User Coordinate System) Heä toïa ñoä do ngöôøi söû duïng thieát laäp

Caùc thieát laäp lieân quan ñeán bieåu töôïng heä toïa ñoä: C View C Display C UCS Icon

q Caùc löïa choïn trong UCS Icon: üOn : Baät bieåu töôïng heä toïa ñoä treân hình hay khung nhìn üOrigin : Bieåu töôïng luoân di chuyeån theo goác toïa ñoä (ñieåm (0, 0, 0) cuûa UCS) üProperties : Caùc tính chaát caøi ñaët bieåu töôïng UCS maøn

Hình aûnh bieåu töôïng xem tröôùc Kieåu bieåu töôïng UCS Kích côõ bieåu töôïng UCS Maøu bieåu töôïng UCS

6. CAÙC PHÖÔNG PHAÙP NHAÄP ÑIEÅM TRONG AUTOCAD a. Duøng phím choïn (Pick) b. Duøng toïa ñoä tuyeät ñoái : Nhaäp toïa ñoä (X, Y) cuûa ñieåm theo goác O (0, 0, 0). Nhaäp toïa ñoä (D< ) cuûa ñieåm theo goác O (0, 0, 0).

c. Duøng toïa ñoä töông ñoái : Nhaäp toïa ñoä cuûa ñieåm theo ñieåm cuoái cuøng nhaát xaùc ñònh treân baûn veõ. Toïa ñoä Ñeàcaùc töông ñoái : Taïi doøng nhaéc nhaäp @X, Y Giaù trò cuûa X, Y coù theå mang daáu (+) hoaëc (-) tuøy thuoäc vaøo vò trí cuûa ñieåm môùi so vôùi ñieåm cuõ.

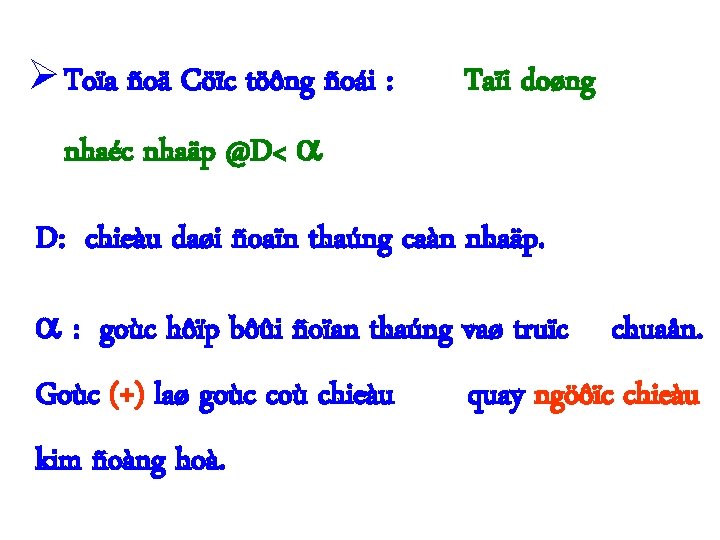

Toïa ñoä Cöïc töông ñoái : Taïi doøng nhaéc nhaäp @D< D: chieàu daøi ñoaïn thaúng caàn nhaäp. : goùc hôïp bôûi ñoïan thaúng vaø truïc Goùc (+) laø goùc coù chieàu kim ñoàng hoà. chuaån. quay ngöôïc chieàu

Tröôøng hôïp ñaëc bieät: Nhaäp khoaûng caùch tröïc tieáp baèng caùch ñònh höôùng veõ baèng cursor (keát hôïp vôùi cheá ñoä veõ vuoâng goùc (ORTHO, F 8)) vaø nhaäp tröïc tieáp giaù trò chieàu daøi töø baøn phím roài nhaán phím Enter.
