BAI 8 1 CAC LENH GHI KCH THC
BAØI 8 1. CAÙC LEÄNH GHI KÍCH THÖÔÙC 2. DUNG SAI LEÄCH HÌNH DAÙNG VAØ VÒ TRÍ 3. LEÄNH GHI CHUÙ THÍCH THEO ÑÖÔØNG DAÃN
I. Caùc nhoùm leänh ghi kích thöôùc:
Caùc leänh ghi kích thöôùc ñöôïc chia thaønh boán nhoùm leänh nhö sau: ØKích thöôùc thaúng Linear (Horizontal / Vertical) Aligned ØKích thöôùc goùc Angular
ØKích thöôùc höôùng kính Radius - Diameter – Center. Mark ØKích thöôùc chuoãi Continue – Baseline
1. Kích thöôùc thaúng 1. 1 Leänh LINEAR Dimension / Linear Ghi kích thöôùc thaúng naèm ngang (Horizontal), thaúng ñöùng (Vertical) hay nghieâng (Rotate).
Doøng leänh: Specify first extension line origin or <select object>: Choïn ñieåm goác ñöôøng gioùng thöù nhaát (P 1) Specify second extension line origin: Choïn ñieåm goác ñöôøng gioùng thöù hai (P 2)
![Specify dimension line location or [Mtext/Text/Angle/Horizontal/Vertical/Rotated]: Choïn moät ñieåm ñeå ñònh vò trí kích](http://slidetodoc.com/presentation_image_h2/a312e0cbe353163f3cf5bdb13917e2b0/image-7.jpg "Specify dimension line location or [Mtext/Text/Angle/Horizontal/Vertical/Rotated]: Choïn moät ñieåm ñeå ñònh vò trí kích")
Specify dimension line location or [Mtext/Text/Angle/Horizontal/Vertical/Rotated]: Choïn moät ñieåm ñeå ñònh vò trí kích thöôùc (P 3)
P 1 P 3 P 2
Caùc löïa choïn khaùc: Vetical : V Ghi kích thöôùc thaúng ñöùng Horizontal : H Ghi kích thöôùc naèm ngang Rotate : R Ghi kích thöôùc nghieâng moät goùc so vôùi ñöôøng chuaån
Angle : A Ghi kích thöôùc coù chöõ soá kích thöôùc nghieâng Mtext : M Nhaäp chöõ, soá hoaëc caùc kyù töï, bieåu töôïng tröôùc hay sau chöõ soá kích thöôùc Khi nhaäp M seõ xuaát hieän hoäp thoaïi Text Formatting
Trong hoäp thoaïi naøy baïn coù theå cheøn caùc kyù hieäu, tieàn t haäu toá taïi löïa choïn SYMBOL
1. 2 Leänh ALIGNED Dimension / Aligned Ghi kích thöôùc song vôùi ñoaïn thaúng noái töø hai ñieåm goác cuûa ñöôøng gioùng.
Doøng leänh: Specify first extension line origin or <select object>: Choïn ñieåm goác ñöôøng gioùng thöù nhaát (P 1)
Specify second extension line origin: Choïn ñieåm goác ñöôøng gioùng thöù hai (P 2) Specify dimension line location or [Mtext/Text/Angle]: Choïn moät ñieåm ñeå ñònh vò trí kích thöôùc (P 3)
P 1 P 3 P 2
2. Kích thöôùc goùc Leänh ANGULAR Dimension / Angular Ghi kích thöôùc goùc giöõa hai ñoái töôïng.
Doøng leänh: Select arc, circle, line, or <specify vertex>: Choïn cung troøn, ñöôøng troøn hay ñoaïn thaúng thöù nhaát (P 1)
Select second line: Choïn ñoaïn thaúng thöù hai (P 2) Specify dimension arc line location or [Mtext/Text/Angle]: Choïn moät ñieåm ñeå ñònh vò trí kích thöôùc (P 3)
P 1 P 2 P 3
3. Kích thöôùc höôùng taâm 3. 1 Leänh DIAMETER Dimension / Diameter Ghi kích thöôùc ñöôøng kính. Doøng leänh: Select arc or circle: Choïn cung troøn hoaëc cung troøn taïi ñieåm baát kyø (P 1)
![Specify dimension line location or [Mtext/Text/Angle]: Choïn moät ñieåm ñeå ñònh vò trí kích](http://slidetodoc.com/presentation_image_h2/a312e0cbe353163f3cf5bdb13917e2b0/image-21.jpg "Specify dimension line location or [Mtext/Text/Angle]: Choïn moät ñieåm ñeå ñònh vò trí kích")
Specify dimension line location or [Mtext/Text/Angle]: Choïn moät ñieåm ñeå ñònh vò trí kích thöôùc (P 2) hay söû duïng löïa choïn Mtext ñeå cheøn kyù hieäu ( ) tröôùc chöõ soá kích thöôùc
P 1 P 2
Caùc kyù hieäu cheøn trong hoäp thoaïi Text Formatting:
Taïi doøng cheøn caùc kyù hieäu SYMBOL treân Shortcut menu bao goàm caùc kyù hieäu sau: Degrees (%%d) Cheøn kyù hieäu ‘ñoä’ Plus / Minus (%%p) Cheøn kyù hieäu ‘ ’
Diameter (%%c) Cheøn kyù hieäu ñöôøng kính ‘ ’ Kyù hieäu ‘ ’ naøy chæ thích hôïp cho kieåu font coù ñuoâi laø. SHX Muoán cheøn kyù hieäu ‘ ’ cho kieåu font TTF thì phaûi söû duïng löïa choïn Other…

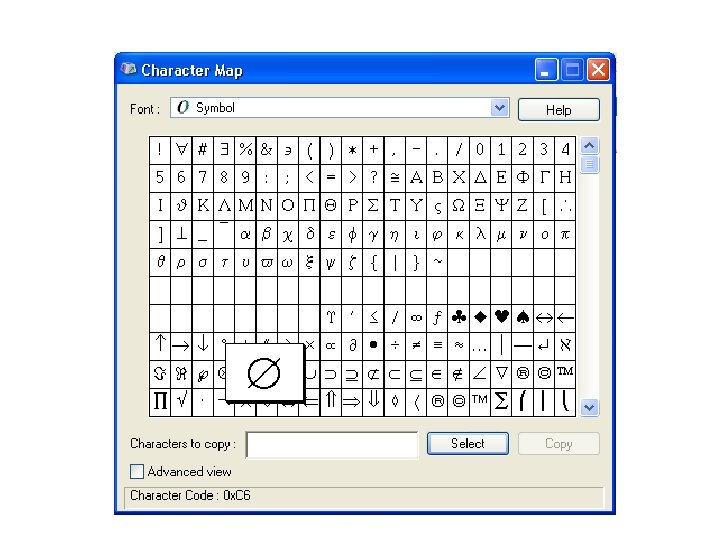

Other… Cheøn caùc kyù hieäu khaùc. Khi söû duïng löïa choïn naøy seõ xuaát hieän hoäp thoaïi CHARACTER MAP
Trình töï thao taùc cheøn kyù hieäu : ØTaïi doøng Font: Choïn Symbol. ØChoïn kyù hieäu caàn duøng. ØNhaán nuùt Select ØNhaán nuùt Copy
ØNhaán nuùt Close ñeå ñoùng hoäp thoaïi Character Map trôû veà hoäp thoaïi Text Formatting. ØChoïn vò trí caàn cheøn kyù hieäu, Click chuoät phaûi, Choïn Paste thöïc hieän cheøn.
3. 2 Leänh RADIUS Dimension / Radius Ghi kích thöôùc baùn kính.
Doøng leänh: Select arc or circle: Choïn cung troøn hoaëc cung troøn taïi ñieåm baát kyø (P 1) Specify dimension [Mtext/Text/Angle]: line location or Choïn moät ñieåm ñeå ñònh vò trí kích thöôùc (P 2)
P 1 P 2
3. 3 Leänh CENTER MARK Dimension / Center Mark Ghi kích thöôùc daáu taâm hay ñöôøng taâm. Doøng leänh: Select arc or circle: Choïn cung troøn hoaëc cung troøn taïi ñieåm baát kyø (P 1)
P 1
4. Kích thöôùc chuoãi 4. 1 Leänh BASELINE Dimension / Baseline Ghi kích thöôùc chuoãi song. Doøng leänh: Specify a second extension line origin or [Undo/Select] <Select>: Xaùc ñònh vò trí goác ñöôøng gioùng thöù hai (P 2)
![Specify a second extension line origin or [Undo/Select] <Select>: Tieáp tuïc xaùc ñònh vò](http://slidetodoc.com/presentation_image_h2/a312e0cbe353163f3cf5bdb13917e2b0/image-36.jpg "Specify a second extension line origin or [Undo/Select] <Select>: Tieáp tuïc xaùc ñònh vò")
Specify a second extension line origin or [Undo/Select] <Select>: Tieáp tuïc xaùc ñònh vò trí goác ñöôøng gioùng thöù hai cho kích thöôùc song môùi (P 3)
P 2 P 3
Chuù yù: Tröôùc khi thöïc hieän leänh ghi kích thöôùc song, ta phaûi ghi tröôùc moät kích thöôùc goác laø LINEAR.
Neáu quaù trình ghi kích thöôùc bò giaùn ñoaïn thì taïi doøng nhaéc ñaàu tieân cuûa leänh BASELINE, baïn nhaán ENTER ñeå xaùc ñònh laïi vò trí goác ñöôøng gioùng thöù nhaát.
4. 2 Leänh CONTINUE Dimension / Continue Ghi kích thöôùc chuoãi noái tieáp. Doøng leänh: Specify a second extension line origin or [Undo/Select] <Select>: Xaùc ñònh vò trí goác ñöôøng gioùng thöù hai (P 2)
![Specify a second extension line origin or [Undo/Select] <Select>: Tieáp tuïc xaùc ñònh vò](http://slidetodoc.com/presentation_image_h2/a312e0cbe353163f3cf5bdb13917e2b0/image-41.jpg "Specify a second extension line origin or [Undo/Select] <Select>: Tieáp tuïc xaùc ñònh vò")
Specify a second extension line origin or [Undo/Select] <Select>: Tieáp tuïc xaùc ñònh vò trí goác ñöôøng gioùng thöù hai cho kích thöôùc song môùi (P 3)
P 2 P 3

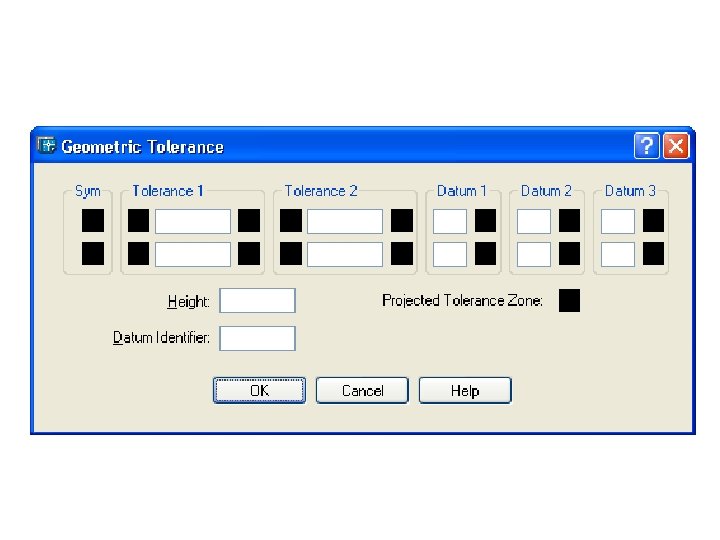

II. Leänh ghi dung sai leäch hình daùng vaø vò trí: Dimension / Tolerance… Hoäp thoaïi Geometric Tolerance xuaát hieän:
Choïn kyù hieäu ghi dung sai leäch hình daùng vaø vò trí

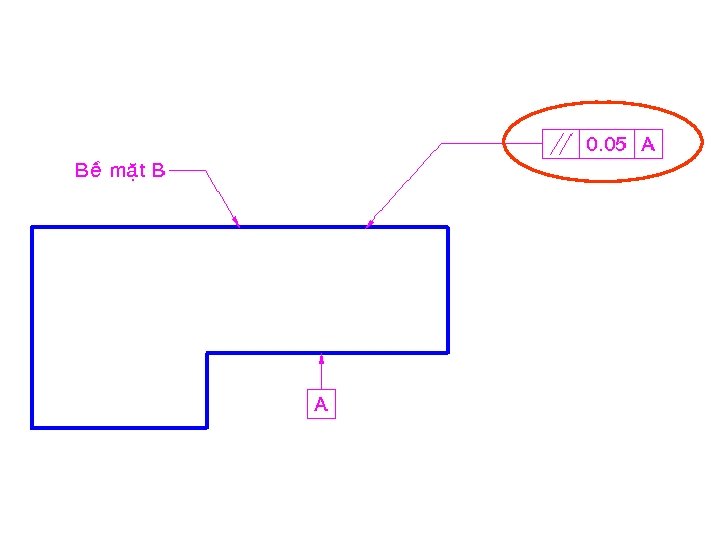

Nhaäp giaù trò dung sai Kyù hieäu beà maët chuaån Ví duï: Dung sai ñoä song cuûa maët B so vôùi maët A laø 0. 05 mm
Nhaäp caùc thoâng soá vaøo 3 coät nhö hình döôùi:
Keát quaû: quaû Tuy nhieân baïn chöa theå taïo ñöôïc ñöôøng daãn muõi teân nhö ví duï (hoïc baøi sau).
III. LEÄNH GHI CHUÙ THÍCH THEO ÑÖÔØNG DAÃN (Leänh LEADER) Leänh Leader duøng ñeå ghi chuù thích theo ñöôøng daãn ØDimension / Leader ØLe ØToolbar DIMENSION
![Doøng leänh Specify first leader point, or [Settings]<Settings>: Goõ phím ENTER ñeå thieát](http://slidetodoc.com/presentation_image_h2/a312e0cbe353163f3cf5bdb13917e2b0/image-51.jpg "Doøng leänh Specify first leader point, or [Settings]<Settings>: Goõ phím ENTER ñeå thieát")

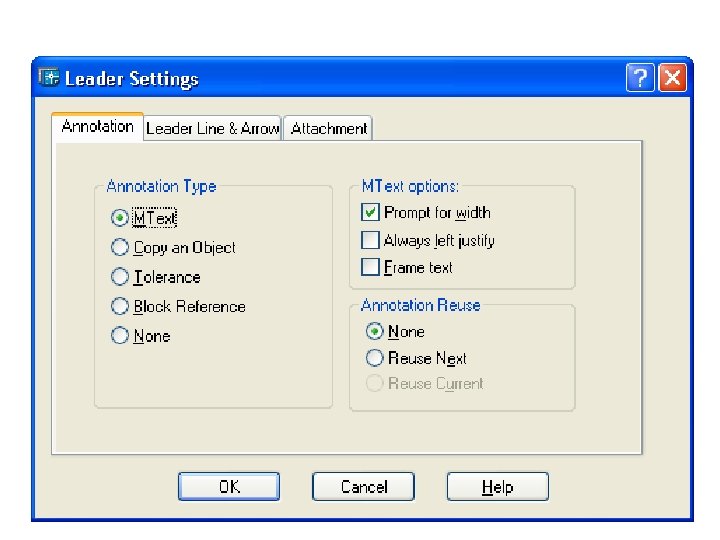

Doøng leänh Specify first leader point, or [Settings]<Settings>: Goõ phím ENTER ñeå thieát laäp noäi dung cho doøng chuù thích. Hoäp thoaïi LEADER SETTINGS xuaát hieän:
Trang Annotation Type Gaùn daïng chuù thích sau ñöôøng daãn Chuù thích sau ñöôøng daãn laø ñoaïn vaên baûn
Chuù thích sau ñöôøng daãn laø dung sai leäch hình daùng – vò trí
Chuù thích sau ñöôøng daãn cho pheùp sao cheùp moät ñoaïn vaên baûn, dung sai leäch hình daùng – vò trí hay moät Block
Chuù thích sau ñöôøng daãn laø moät Block Chæ taïo ra ñöôøng daãn khoâng coù doøng chuù thích
Trang Leader line and Arrow
Leader line Ñònh daïng kieåu ñöôøng daãn Kieåu ñöôøng daãn laø caùc phaân ñoaïn thaúng Kieåu ñöôøng daãn laø ñöôøng cong Spline
Number of Points Ñònh soá ñieåm ñeå taïo ñöôøng daãn Soá ñieåm laø khoâng giôùi haïn Nhaäp soá ñieåm toái ña töø 1 – 99 ñieåm
Arrowhead Ñònh kieåu muõi teân cho ñöôøng daãn Choïn kieåu Closed Filled Neáu duøng muõi teân ñeå chæ chuù thích chuaån beà maët thì söû duïng kieåu Datum Triangle Filled
Angle Contraints Ñònh raøng buoäc goùc giöõa caùc phaân ñoaïn cuûa ñöôøng daãn Choïn Any angle ñeå ñònh goùc giöõa caùc phaân ñoaïn cuûa ñöôøng daãn tuøy yù
Trang Attachment
Trang naøy chæ xuaát hieän khi Annotation. Type laø Mtext Gaùn vò trí lieân keát giöõa ñöôøng daãn vaø ñoaïn vaên baûn.
Baïn neân söû duïng löïa choïn thöù 3 “Middle of multiline text” ñeå ñieåm cuoái cuûa ñöôøng daãn naèm ngay ñieåm giöõa cuûa ñoaïn vaên baûn.
Sau khi choïn noäi dung cho doøng chuù thích nhaán OK, trôû laïi doøng nhaéc: Specify first leader [Settings]<Settings>: point, or Xaùc ñònh ñieåm ñaàu tieân cuûa ñöôøng daãn Specify next point: Xaùc ñònh ñieåm tieáp theo cuûa ñöôøng daãn
Specify next point: Tieáp tuïc xaùc ñònh ñieåm tieáp theo cuûa ñöôøng daãn. Doøng nhaéc tieáp theo seõ xuaát hieän tuøy thuoäc vaøo noäi dung löïa choïn ôû Trang Annotation
