BAHAN TAYANG MODUL 2 SURVEI DAN INVESITIGASI MODUL

BAHAN TAYANG MODUL 2 SURVEI DAN INVESITIGASI MODUL PELATIHAN PERENCANAAN BANGUNAN SABO TAHUN 2018 Pusat Pendidikan dan Pelatihan Sumber Daya Air dan Konstruksi 1

MODUL 2 SURVEI DAN INVESTIGASI

MATERI POKOK A. Materi survei, dalam bab II 1) Survei pengukuran topografi 2) Survei hidrologi dan hidrometri 3) Survei rona lingkungan B. Materi investigasi, dalam bab III 1) Investigasi sedimen 2) Investigasi geologi dan geoteknik 1

A. Materi Survei (Bab II) 1. Survei Pengukuran Topografi a. Keluaran b. Alat c. Metode d. Persyaratan Survei 1. Survei Situasi 2. Survei Potongan Melintang 3. Survei Profil Memanjang 2

1. Survei Pengukuran Topografi a. Keluaran 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. Peta situasi di sekitar lokasi rencana bangunan Sabo, skala 1: 500 s. d. 1: 1. 000; Peta sungai, menggambarkan alur sungai dan kontur ketinggian di sepanjang ruas sungai yang ditinjau, skala 1: 500 s. d. 1: 1. 000; Gambar penampang memanjang sungai sepanjang ruas sungai yang ditinjau, skala tegak 1: 100 s. d. 1: 200 dan skala mendatar 1: 500 s. d. 1: 1. 000; Gambar potongan melintang sungai sepanjang ruas sungai yang ditinjau, skala 1: 100 s. d. 1: 200; Gambar Peta infrastruktur yang menggambarkan situasi infrastruktur secara rinci, yang ada disekitar lokasi rencana bangunan Sabo; Deskripsi patok tetap utama; Deskripsi patok tetap bantu; Data ukur; Hasil hitungan atau analisis; dan Laporan akhir pekerjaan pengukuran topografi 3

b. Alat Waterpas (leveling instrument) Clinometer (pengukur sudut) Theodolit atau total station GPS geodetik Roll meter 4

c. Metode poligon untuk pengukuran kerangka horisontal peta. Metode waterpasing untuk pengukuran kerangka vertikal peta. Metode tachimetri untuk pengukuran situasi. Metode tachimetri untuk pengukuran penampang melintang sungai. 5

d. Persyaratan Survei 1. Survei Situasi Survei topografi dilakukan untuk memastikan lokasi dan sumbu bangunan Sabo. Batasan atau persyaratan luasan atau panjang sungai yang harus diukur adalah : v Batas survei ditetapkan minimun 50 meter ke arah hilir dan hulu dari letak rencana bangunan Sabo. v Bangunan Sabo, batasan survei minimum 100 meter kearah hilir dari letak bangunan Sabo dan 50 meter kearah hulu dari titik potong antara garis kemiringan dinamik rencana dengan garis kemiringan dasar sungai asli. v Batas lebar adalah 20 meter dari kedua tebing sungai. 6

2. Survei Potongan Melintang 1) Survei potongan melintang diperlukan untuk menghitung volume reduksi sedimen rencana. 2) Volume reduksi produksi sedimen rencana dan volume lainnya, survei sedimen kontrol rencana. 3) Sedangkan untuk bangunan Sabo rinci diperlukan untuk membuat desain rinci struktur bangunan. 4) Lebar survei potongan melintang 20 meter dari titik potong garis banjir rencana dengan tebing sungai di hulu bangunan Sabo. 5) Untuk bangunan lainnya (revetment, dll) lebar 20 meter diukur dari tepi kedua tebing sungainya. 7

3. Survei Profil Memanjang 1) Profil memanjang diperlukan untuk menetapkan lokasi bangunan, menentukan luas wilayah sedimentasi rencana maupun wilayah sedimentasi sementara, pembangunan perlu tidaknya cut-off , dan menentukan tinggi penetrasi bangunan kedalam tanah. 2) Survei profil memanjang diperlukan untuk menetapkan garis kemiringan kedalam dasar tanah. sungai Tinggi rencana, puncak penetrasi setiap bangunan Sabo, konfirmasi lokasi dan elevasi cabang sungai dan jembatan. 8

2. Survei Hidrologi dan Hidrometri Bahasan Survei pengukuran hidrologi dan hidrometri terdiri atas : 1) Keluaran 2) Alat 3) Metode 9

1. Keluaran Survei hidrologi : dimaksud untuk mendapatkan informasi atau data berupa : Data hujan jam-jaman Data hujan harian Data hujan tahunan Data debit jam-jaman Data debit harian maksimum Peta sistem sungai Peta Daerah Aliran Sungai Peta lokasi stasiun pencatat hujan Peta lokasi stasiun pencatat tinggi muka air Peta tataguna lahan Peta tanah permukaan 10

Survei hidrometri : dimaksud informasi/data berupa : untuk mendapatkan Kecepatan aliran pada suatu penampang sungai Penampang basah aliran pada lokasi pengukuran kecepatan aliran Lengkung debit (rating curve) pada lokasi pengukuran 11

2. Alat yang biasa digunakan untuk survei hidrologi antara lain : Peta kontur atau Peta RBI skala 1: 25. 000 atau 1: 50. 000 Peta tataguna lahan Peta tanah permukaan Peta lokasi stasiun hujan dan stasiun tinggi muka air GPS Alat yang biasa digunakan untuk survei hidrometri antara lain : Current meter Roll meter 12

3. Metode 1. Metode survei hidrologi : Kajian pada peta kontur. Kajian pada peta tataguna lahan. Kajian pada hasil analisis hidrologi yang sudah ada, baik di DAS yang ditinjau maupun DAS lain. Kajian terhadap aliran banjir yang sudah pernah terjadi. Pengumpulan data sekunder berupa data hujan data debit. 13

2. Metode survei hidrometri : Penetapan lokasi penampang sungai yang akan disurvei Pengukuran lebar muka air pada lokasi penampang sungai Penetapan titik-titik pada lebar penampang sungai untuk diukur kecepatan alirannya. Pengukuran kecepatan aliran di berbagai titik pada penampang melintang dan di berbagai kedalam air di penampang tersebut. 14

3. Survei Rona Lingkungan Bahasan Survei pengukuran rona lingkungan terdiri atas: 1. Keluaran 2. Alat 3. Metode 15

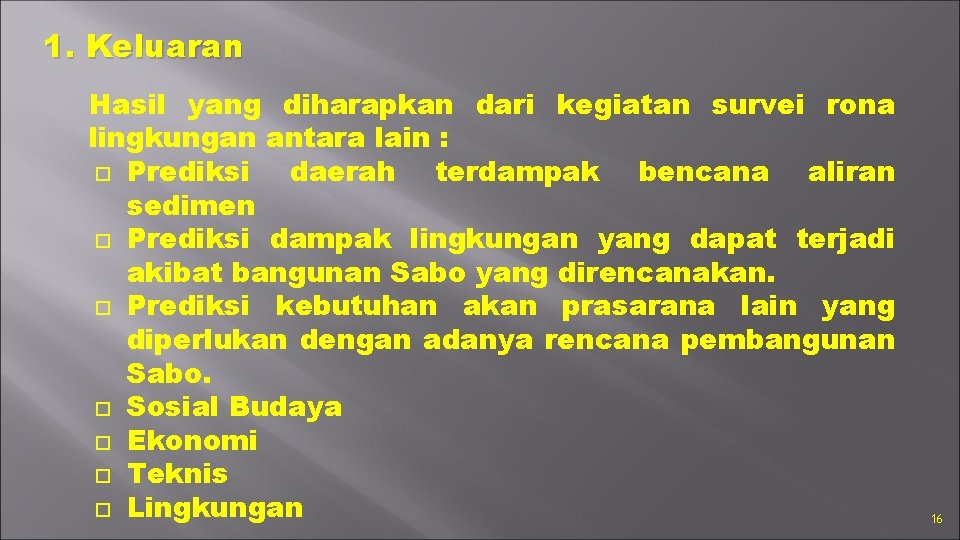

1. Keluaran Hasil yang diharapkan dari kegiatan survei rona lingkungan antara lain : Prediksi daerah terdampak bencana aliran sedimen Prediksi dampak lingkungan yang dapat terjadi akibat bangunan Sabo yang direncanakan. Prediksi kebutuhan akan prasarana lain yang diperlukan dengan adanya rencana pembangunan Sabo. Sosial Budaya Ekonomi Teknis Lingkungan 16

2. Alat yang digunakan dalam survei rona lingkungan : Peta lokasi rencana bangunan Sabo Peta lokasi kemungkinan terkena bangunanpak aliran akibat bangunan Sabo yang direncanakan Peta tataguna lahan Peta administrasi Form kuisoner Form data 17

3. Metode yang digunakan dalam survei rona lingkungan: Pengumpulan data sekunder dari instansi terkait Melakukan penelitian langsung dengan mewawancarai penduduk serta mengedarkan kuisioner Melakukan pengamatan lapangan pada topik tertentu 18

B. MATERI INVESTIGASI (Bab III) Materi pokok Investigasi meliputi : 1. Investigasi Sedimen 2. Investigasi Geologi dan Geoteknik 19

1. Investigasi Sedimen terdiri atas : 1. Keluaran 2. Alat 3. Metode 20

1. Keluaran Kegiatan investigasi sedimen meliputi kegiatan lapangan dan kegiatan di laboratorium tanah. Hal yang dicermati dalam investigasi sedimen adalah : Produksi sedimen Gerakan massa dan aliran sedimen Proses kejadian dan lokasi endapan sedimen 21

2. Alat yang digunakan untuk survei sedimen : Peralatan sensor Kamera Peta geologi Peta kontur Peta hasil pengukuran topografi Foto udara Current meter Roll meter Sediment sampler Pewarna butiran 22

3. Metode Survei sedimen dilakukan dengan cara : Tinjauan jenis sedimen Tinjauan butiran atau ukuran sedimen Pengambilan sedimen melayang Pengambilan sedimen dasar Pengukuran kecepatan aliran Pengukuran tinggi muka air Analisis sampel sedimen di laboratorium 23

2. Investigasi Geologi - Geoteknik Investigasi geologi dan geoteknik terdiri atas : 1. Keluaran 2. Alat 3. Metode 24

1. Keluaran Survei geologi bertujuan untuk mendapatkan informasi, khususnya yang terkait dengan batuan, meliputi: Struktur Tanah, Sifat dan kekuatan tanah dasar pada lokasi rencana bangunan sabo dipilih. Lokasi dan volume material di borrow area Lokasi dan volume material di quary area Geologi struktural dan sifat lapisan-lapisan tanah, Deposit piroklastik, Deposit sedimen yang telah terbawa oleh aliran sedimen, Stabilitas lereng alur, Kondisi daerah aliran alur-alur penutup lahan Peta geologi yang memuat jenis batuan yang ada di wilayah tinjau, dengan masing-masing penjelasannya. 25

2. Alat yang digunakan untuk survei geoteknik : Peta kerja skala 1: 50. 000 atau lebih besar Kompas Geologi GPS receiver Palu geologi Loupe (hand lens) dengan pembesaran sekurang-kurangnya 10 x Thermometer maks dan p. H meter, larutan HCL dengan kadar 0, 1 N Pita ukur Altimeter Buku catatan lapangan, kantong sampel batuan, alat tulis dan kamera Alat keselamatan kerja seperti: masker gas, sarung tangan, safety shoes Bor tangan Bor mesin Sondir 26

3. Metode hampir sama dengan yang digunakan untuk investigasi sedimen Survei geologi dilakukan dengan cara: Pemetaan lapangan sebagai alat menentukan lokasi macam-macam formasi secara tepat. Batuan-batuan dikumpulkan dari masing-masing bagian lapangan yang dipetakan diselidiki, untuk menentukan umur, urutan kronologis batuan sedimen, dan sebagainya. Survei ini dimaksudkan untuk memetakan morfologi, satuan batuan, struktur, serta mempelajari semua parameter geologi. 27

SOAL LATIHAN Modul 2, soal sabo berupa : Soal Pilihan Ganda Soal Uraian 28
