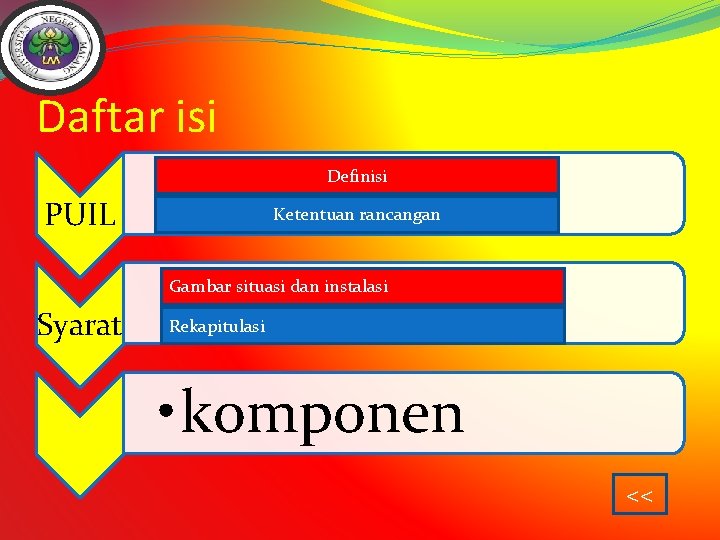

Daftar isi Definisi PUIL Ketentuan rancangan Gambar situasi dan instalasi Syarat Rekapitulasi • komponen <<

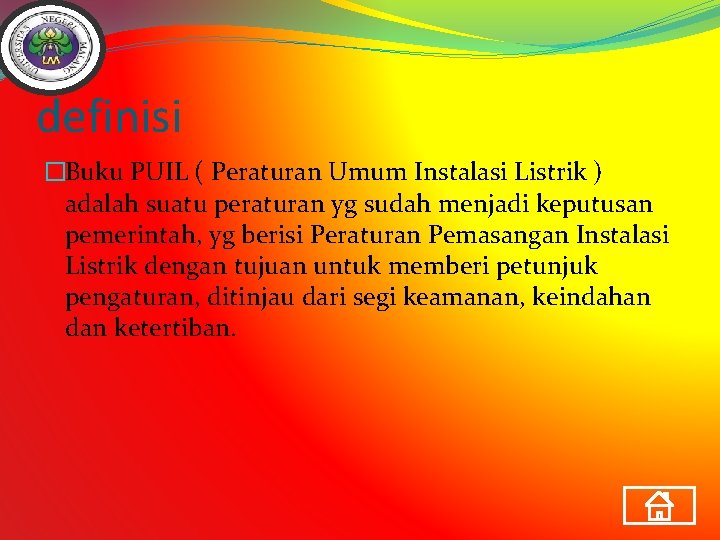

definisi �Buku PUIL ( Peraturan Umum Instalasi Listrik ) adalah suatu peraturan yg sudah menjadi keputusan pemerintah, yg berisi Peraturan Pemasangan Instalasi Listrik dengan tujuan untuk memberi petunjuk pengaturan, ditinjau dari segi keamanan, keindahan dan ketertiban.

4. 1. 2 Ketentuan rancangan instalasi listrik � 4. 1. 2. 1 Rancangan instalasi listrik ialah berkas gambar rancangan dan uraian teknik yang digunakan sebagai pedoman untuk melaksanakan pemasangan suatu instalasi listrik � 4. 1. 2. 2 Rancangan instalasi listrik harus dibuat dengan jelas, serta mudah dibaca dan dipahami oleh para teknisi listrik. untuk itu harus diikuti ketentuan dan standar yang berlaku

Gambar. . �Gambar situasi �Untuk menyatakan letak bangunan, dimana instalasinya akan dipasang serta rencana penyambungannya dengan jaringan PLN �Gambar instalasi �Rencana penempatan semua peralatan listrik yang akan dipasang dan sarana pelayanannya

Rekapitulasi. . �Rekapitulasi material dan harga �Rekapitulasi daya atau skema bagan arus �Rekapitulasi tenaga dan biaya

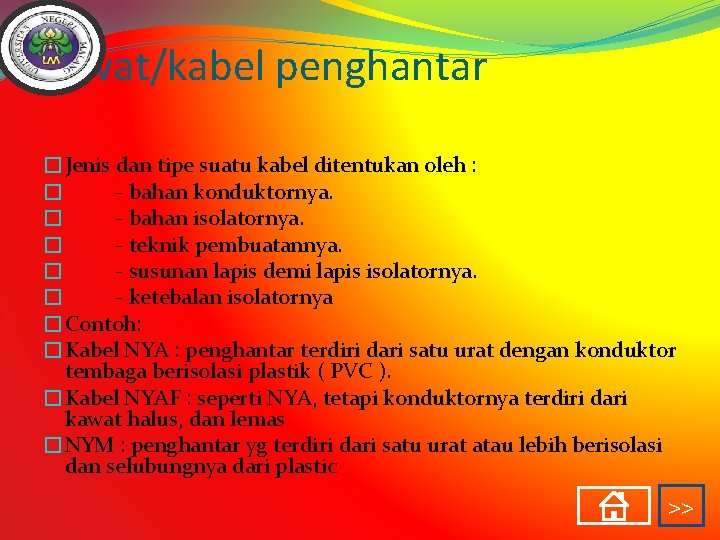

Kawat/kabel penghantar �Jenis dan tipe suatu kabel ditentukan oleh : � - bahan konduktornya. � - bahan isolatornya. � - teknik pembuatannya. � - susunan lapis demi lapis isolatornya. � - ketebalan isolatornya �Contoh: �Kabel NYA : penghantar terdiri dari satu urat dengan konduktor tembaga berisolasi plastik ( PVC ). �Kabel NYAF : seperti NYA, tetapi konduktornya terdiri dari kawat halus, dan lemas �NYM : penghantar yg terdiri dari satu urat atau lebih berisolasi dan selubungnya dari plastic >>

lanjutan �PIPA �Pipa yg digunakan untuk pemasangan instalasi adalah pipa plastik ( PVC ) dengan ukuran inci yaitu 5/8 “ dan yg terbesar 2 “ �TULE � Tule digunakan untuk menutup kedua ujung pipa agar kabel tidak tergores pada waktu memasukkan/memasang kabel. >>

Lanjutan. . �KLEM. � Klem digunakan untuk memasang pipa pada papan/kayu atau dinding tembok, ukurannya sama dengan ukuran pipa. Jenisnya PVC dan seng �ROL ISOLATOR � Rol isolator ialah bahan isolasi yg dipakai untuk meletakkan kabel dan diikat supaya tidak terhubung singkat jika terjadi kerusakan pada isolatornya. Bahan rol isolator terbuat dari PVC atau porselin. >>

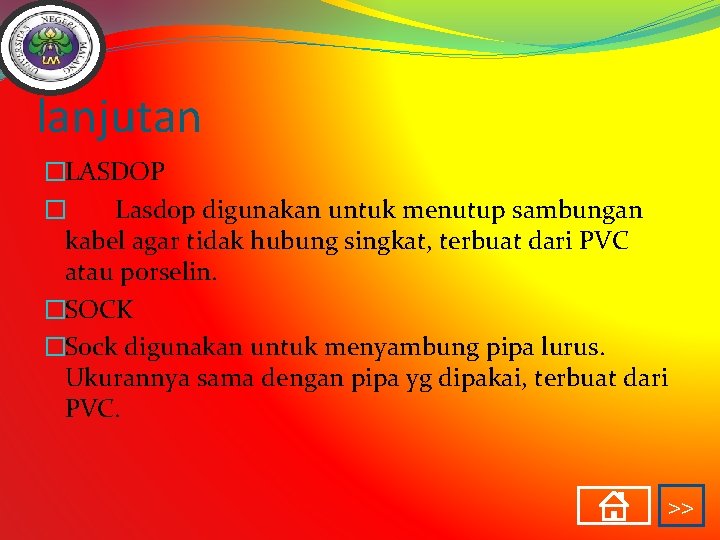

lanjutan �LASDOP � Lasdop digunakan untuk menutup sambungan kabel agar tidak hubung singkat, terbuat dari PVC atau porselin. �SOCK �Sock digunakan untuk menyambung pipa lurus. Ukurannya sama dengan pipa yg dipakai, terbuat dari PVC. >>

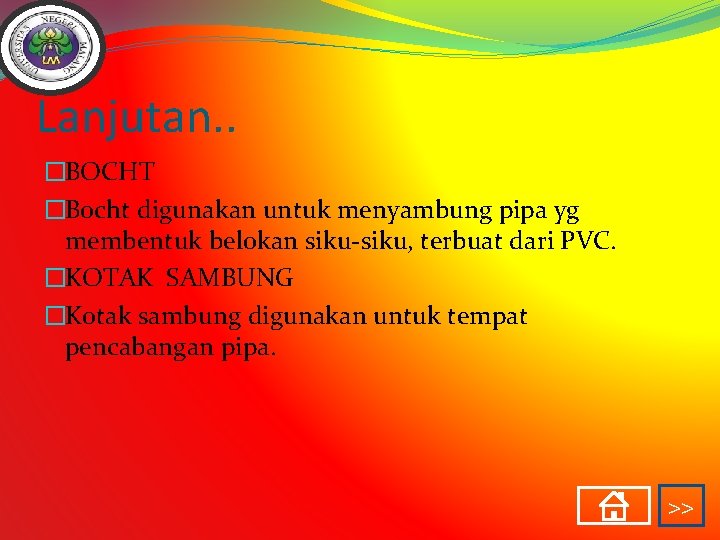

Lanjutan. . �BOCHT �Bocht digunakan untuk menyambung pipa yg membentuk belokan siku-siku, terbuat dari PVC. �KOTAK SAMBUNG �Kotak sambung digunakan untuk tempat pencabangan pipa. >>

Lanjutan. . �Stop kontak dengan arde merupakan stop kontak yg umumnya digunakan untuk sambungan instalasi bertegangan 220 V. �Pada stop kontak ini ada 3 titik sambungan, yaitu : � 1. satu titik sambungan untuk fasa. � 2. satu titik sambungan untuk netral/nol. � 3. satu titik sambungan untuk pentanahan >>

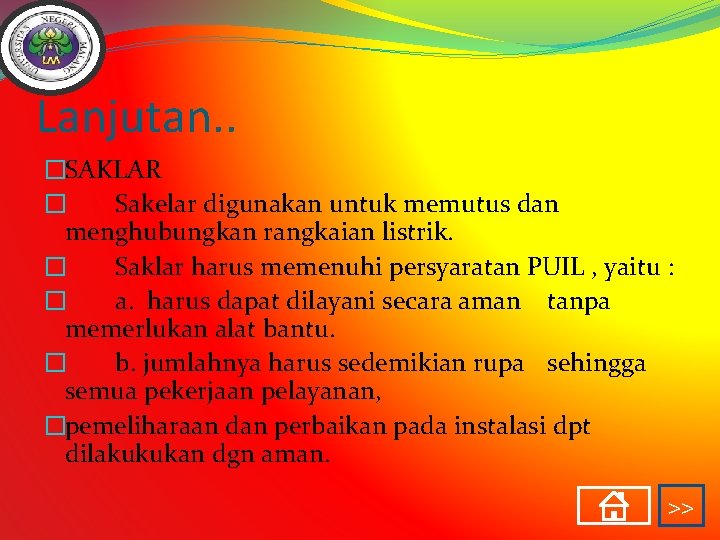

Lanjutan. . �SAKLAR � Sakelar digunakan untuk memutus dan menghubungkan rangkaian listrik. � Saklar harus memenuhi persyaratan PUIL , yaitu : � a. harus dapat dilayani secara aman tanpa memerlukan alat bantu. � b. jumlahnya harus sedemikian rupa sehingga semua pekerjaan pelayanan, �pemeliharaan dan perbaikan pada instalasi dpt dilakukukan dgn aman. >>

�Menurut fungsinya saklar kotak dapat dibedakan menjadi : � a. Saklar kutub satu ( eka kutub ). � b. Saklar kutub dua ( dwi kutub ) � c. Saklar seri. � d. Saklar tukar ( saklar dua arah ). � f. Saklar silang. �Menurut bentuknya dapat dibedakan : � a. Saklar putar. � b. Saklar jungkir ( tumbler ). � c. Saklar tarik. � d. Saklar jungkit. � e. Saklar tombol-tekan. >>

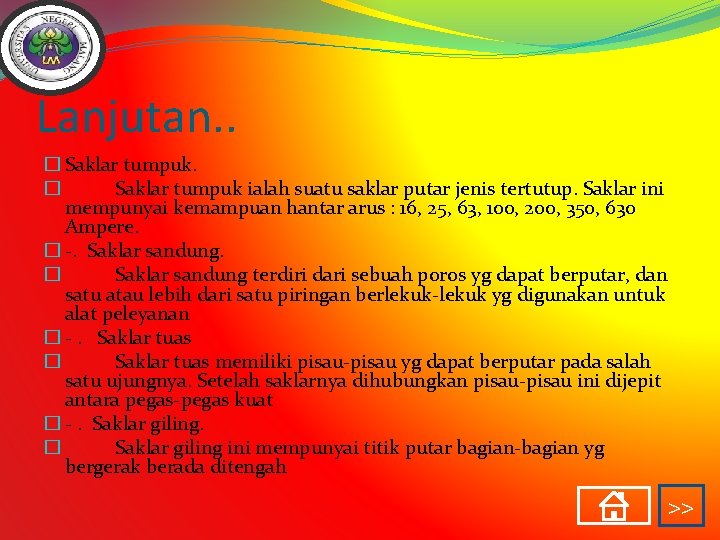

Lanjutan. . � Saklar tumpuk ialah suatu saklar putar jenis tertutup. Saklar ini mempunyai kemampuan hantar arus : 16, 25, 63, 100, 200, 350, 630 Ampere. � -. Saklar sandung. � Saklar sandung terdiri dari sebuah poros yg dapat berputar, dan satu atau lebih dari satu piringan berlekuk-lekuk yg digunakan untuk alat peleyanan � -. Saklar tuas � Saklar tuas memiliki pisau-pisau yg dapat berputar pada salah satu ujungnya. Setelah saklarnya dihubungkan pisau-pisau ini dijepit antara pegas-pegas kuat � -. Saklar giling. � Saklar giling ini mempunyai titik putar bagian-bagian yg bergerak berada ditengah >>

Lanjutan. . � PENGAMAN � Arus yg mengalir dlm suatu penghantar menimbulkan panas. Agar suhu penghantarnya tidak naik terus, maka arusnya harus dibatasi agar aman. Untuk mengamankan hantaran atau alat digunakan pengaman yg disebut pengaman lebur. Pengaman lebur hrs memutuskan rangkaian yg diamankan jika arusnya semakin meningkat. Bagian dari pengaman memutuskan rangkaian disebut patron lebur. >>

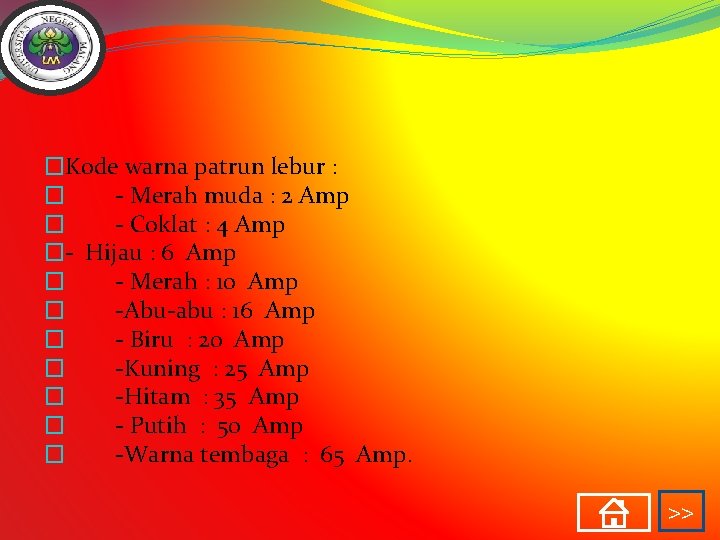

�Kode warna patrun lebur : � - Merah muda : 2 Amp � - Coklat : 4 Amp �- Hijau : 6 Amp � - Merah : 10 Amp � -Abu-abu : 16 Amp � - Biru : 20 Amp � -Kuning : 25 Amp � -Hitam : 35 Amp � - Putih : 50 Amp � -Warna tembaga : 65 Amp. >>

Lanjutan. . � PERLENGKAPAN HUBUNG BAGI ( PHB ) Papan hubung bagi harus dibuat dari bahan yg tidak dapat terbakar, tahan lembab dan kuat ( aluminium, ebonit ). >>
