BAHAGIAN PENGURUSAN SUMBER AIR DAN HIDROLOGI MESYUARAT BAHAGIAN

BAHAGIAN PENGURUSAN SUMBER AIR DAN HIDROLOGI MESYUARAT BAHAGIAN PENGURUSAN SUMBER AIR DAN HIDROLOGI BIL 1/2015 LAPORAN KEMARAU ( STATUS SUMBER AIR) Unit Pembangunan Sumber Air Seksyen Sumber Air Bahagian Pengurusan Sumber Air & Hidrologi

LAPORAN PEMANTAUAN KEMARAU 1) Menyediakan Laporan Pemantauan Kemarau setiap 2 minggu pada musim kemarau atau setiap 1 bulan pada musim biasa. (MS ISO 9001: 2008 BSAHPK(O)-05) SKOP : Menjalankan analisis kemarau ke atas data-data hidrologi dan menyediakan serta menyebarkan laporan-laporan kemarau dalam laman web infokemarau. Jenis-jenis stesen yang terlibat adalah: a) 41 Stesen-Stesen Hujan ( 7 - S. Msia, 4 - Sabah, 8 -Srwk) b) 25 Stesen-Stesen Luahan Sungai c) 21 Stesen-Stesen Aras Air di Empangan * Musim Kemarau – Diisytiharkan oleh pihak MKN merujuk kepada (PTO) Peraturan Tetap Operasi Bencana Kemarau BAHAGIAN PENGURUSAN SUMBER AIR DAN HIDROLOGI

ANALISIS HUJAN 1. Analisis Hujan : Menjalankan analisis hujan secara 1 bulan dan secara 3 bulan dengan membuat perbandingan dengan purata jangka panjang, menyediakan jadual-jadual untuk analisis statistik dan membangunkan peta-peta isohyet. Analisis menggunakan data stesen hujan datalogger dan stesen hujan telemetri. ANALISIS HUJAN MELIBATKAN : 1. Taburan Hujan Bulan Semasa 2. Taburan Hujan Kumulatif untuk 3 bulan 3. Peratusan Perbandingan Disember dan LTM 4. Peratusan perbandingan Hujan Kumulatif 3 bulan dengan LTM 5. Analisis Berdasarkan Jumlah Hujan 3 Bulan (3 Senario) : • Senario 1 : Andaian Hujan Normal Untuk Tiga Bulan • Senario 2 : Andaian Penambahan ( +20% ) Kepada Purata Hujan Jangka Panjang • Senario 3 : Andaian Pengurangan ( -20% ) Kepada Purata Hujan Jangka Panjang PTO Kemarau Meteorologi – Ditakrifkan kekurangan hujan dlm 1 tempoh yang panjang di mana defisit jumlah hujan kumulatif melebihi normal 35% BAHAGIAN PENGURUSAN SUMBER AIR DAN HIDROLOGI

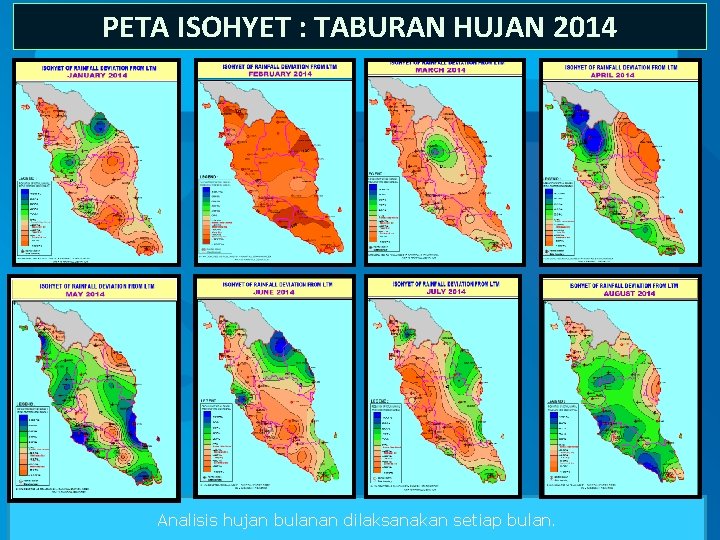

PETA ISOHYET : TABURAN HUJAN 2014 Analisis hujan bulanan dilaksanakan setiap bulan.

PETA ISOHYET : TABURAN HUJAN 2014 Anomali Hujan Bagi Bulan Disember 2014 (Met Msia) BAHAGIAN PENGURUSAN SUMBER AIR DAN HIDROLOGI

PETA ISOHYET : RAMALAN HUJAN JAN, FEB 15 ANDAIAN HUJAN NORMAL (SENARIO 1) JANGKAAN HUJAN - PARAS NORMAL (Met. Msia) ANDAIAN HUJAN -20% DARI NORMAL (SENARIO 3) JANGKAAN HUJAN - PARAS NORMAL KECUALI SABAH (Met. Msia)

KEPERLUAN ANALISIS HUJAN : SABAH & SARAWAK Analisis hujan bulanan dilaksanakan setiap bulan. Analisis bergantung kepada penerimaan data. **ANALISIS TIDAK DAPAT DILAKSANAKAN KERANA BEBERAPA DATA TIDAK LENGKAP** **Cadangan penambahbaikan sedang diusahakan dengan menaiktaraf stesen keperluan analisis kemarau kpd Telemetri w/bagaimanapun bergantung dengan peruntukan yg ada. BAHAGIAN PENGURUSAN SUMBER AIR DAN HIDROLOGI

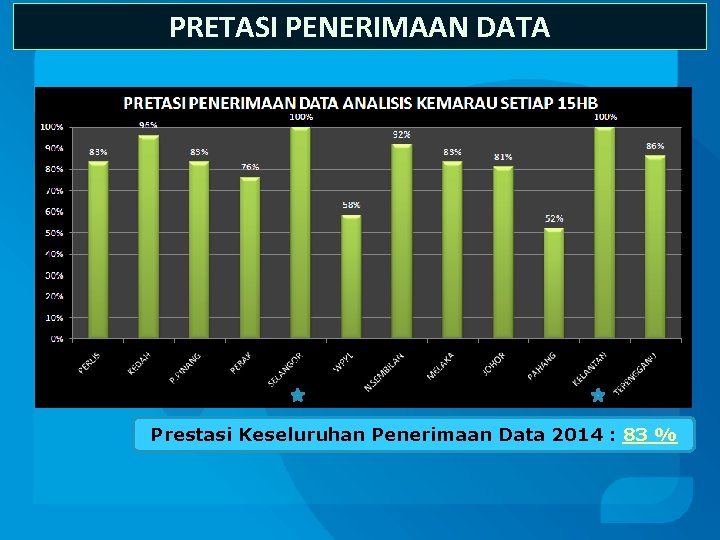

PRETASI PENERIMAAN DATA Prestasi Keseluruhan Penerimaan Data 2014 : 83 %

KEPERLUAN ANALISIS: KADARALIR SUNGAI 2. Analisis Kadaralir Sungai : Memantau kadaralir sungai secara on-line bagi mengenalpasti sungai-sungai yang mempunyai kadaralir rendah dan menyediakan analisis kadar ulangan aliran rendah bagi menentukan tempoh ulangan kemarau. Analisis menggunakan data stesen aras air datalogger dan pemantauan kadaralir sungai menggunakan data Telemetri PTO Kemarau Hidrologi – Terjadi apabila berlaku penurunan kadaralir berterusan dan melebihi 5 tahun tempoh ulangan untuk tempoh 3 bulan BAHAGIAN PENGURUSAN SUMBER AIR DAN HIDROLOGI

ANALISIS : KADARALIR SUNGAI Pemantauan kadaralir sungai bulanan dilaksanakan setiap bulan.

ANALISIS TREND KADARALIR SUNGAI 2014

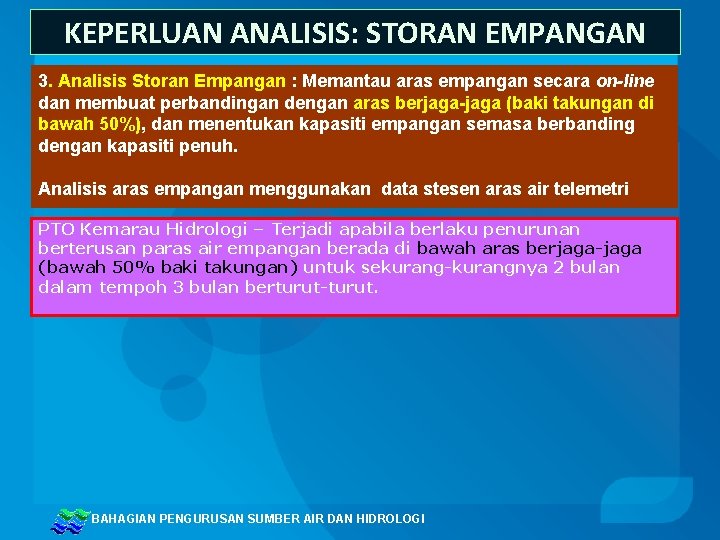

KEPERLUAN ANALISIS: STORAN EMPANGAN 3. Analisis Storan Empangan : Memantau aras empangan secara on-line dan membuat perbandingan dengan aras berjaga-jaga (baki takungan di bawah 50%), dan menentukan kapasiti empangan semasa berbanding dengan kapasiti penuh. Analisis aras empangan menggunakan data stesen aras air telemetri PTO Kemarau Hidrologi – Terjadi apabila berlaku penurunan berterusan paras air empangan berada di bawah aras berjaga-jaga (bawah 50% baki takungan) untuk sekurang-kurangnya 2 bulan dalam tempoh 3 bulan berturut-turut. BAHAGIAN PENGURUSAN SUMBER AIR DAN HIDROLOGI

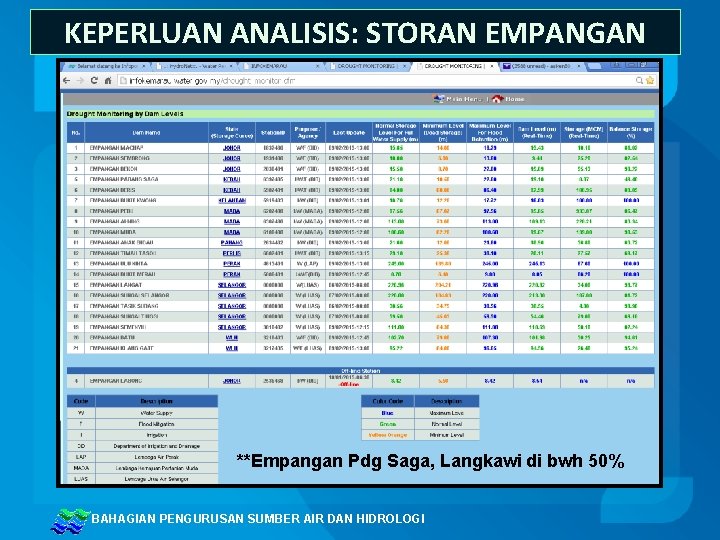

KEPERLUAN ANALISIS: STORAN EMPANGAN **Empangan Pdg Saga, Langkawi di bwh 50% BAHAGIAN PENGURUSAN SUMBER AIR DAN HIDROLOGI

ANALISIS TREND STORAN EMPANGAN 2014 BAHAGIAN PENGURUSAN SUMBER AIR DAN HIDROLOGI

ANALISIS TREND STORAN EMPANGAN 2014 BAHAGIAN PENGURUSAN SUMBER AIR DAN HIDROLOGI

KEPERLUAN ANALISIS : Penambahbaikan MS ISO 9001: 2008 - PROSEDUR KUALITI OPERASI (05) : PENYEDIAAN LAPORAN PEMANTAUAN KEMARAU SEMENANJUNG MALAYSIA Tindakan Penambahbaikan : - ü Sediada - Penghantaran data stesen hujan ke Sistem Laporan Kemarau On-Line oleh PHN selewat-lewatnya 15 haribulan. (Kelemahan: Semakan data keseluruhan tidak dpt dibuat). ü Cadangan Penambahbaikan - Data lengkap (sebulan) perlu dihantar ke Td-Server (TIDEDA) dalam tempoh 15 haribulan dan maklumkan penghantaran data telah dibuat melalui emel. ü Data Telemetri (Aras Air) perlu di screening dan disimpan dalam server (TIDEDA) sebagai back up datalogger. ü Keratan rentas sungai perlu dikemaskini sekirannya berlaku perubahan. ü Rating Curve perlu dikemaskini bagi memastikan ketepatan analisis Low Flow dijalankan ü Sediada – Kelewatan penerimaan datalogger (Sem. Msia & Sabah, Sarawak) akan menyebabkan kelewatan analisis dan ramalan kawasan kering dibuat. ü Cadangan Penambahbaikan – Pembangunan stesen (telemetri) BAHAGIAN PENGURUSAN SUMBER AIR DAN HIDROLOGI

Timbalan Pengarah Sumber Air (J 54) (Hj. Juhaimi bin Jusoh) Ketua Penolong Pengarah (J 48) (Mohd Hazri b. Moh Khambali) mohdhazri@water. gov. my @ 03 -4829 5505 Jurutera (J 41) (Nor Asiken binti Alias) asiken@water. gov. my @ 03 -42895513 Jurutera (J 41) (Ernie Haryana bt. Hamzah) eharyana@water. gov. my @ 03 -42895536 Penolong Jurutera (J 36) (Muhammad Fathi b. Ali) fathi@water. gov. my @ 03 -4289 5525 Penolong Jurutera (JA 29) (Mohamad Hasmiruddin b. Mohd Nasaruddin) hasmiruddin@water. gov. my @ 03 -4289 5526

ANALISIS HUJAN (KEMARAU) No 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 Index_Stn R 1 K 3 K 4 K 5 P 1 P 2 P 3 A 4 A 6 A 8 A 12 A 14 A 15 A 16 B 3 B 4 B 5 B 6 B 7 B 8 N 1 N 3 M 1 J 2 *J 3 *J 4 J 5 J 7 J 8 J 9 J 10 Stesen. ID 6501005 6206035 6103047 6207032 6108062 5505033 5304045 5302003 4109095 4011139 4011144 4511111 5006021 5003028 5210069 3411017 2917001 2818110 3516022 3117070 3010001 2719001 3023098 2321006 2526001 2033001 2130068 2235001 1437116 1829001 2528002 2536168 2527004 Station Abi Kg. Bahru Kuala Nerang Stor Jps. Alor Star Ampang Pedu Ampang Muda Rumah Pam Pinang Tunggal Pusat Kesihatan Bkt. Berapit Kolam Takongan Air Itam Kg. Pulau Besar Rumah JPS. , Sg. Mengkuang Rumah Kerajaan JPS. , Chui Chak Politeknik Ungku Omar di Ipoh Kolam Air Bkt. Merah Stn. Petak Ujian Tg. Piandang Stn. Pemeriksaan Hutan Lawin Stor JPS Tg. Karang RTM Kajang SMK Tasik Kesuma Loji Air Kuala Kubu Bahru Pusat Penyelidikan di JPS Ampang Tmn Ehsan Kg. Melayu Subang Setor JPS Sikamat Seremban Sg. Lui Halt Ldg. Lendu Ldg. Sungai Gemas Stsn. Telemetri Bandar Kluang Ldg. Union di Yong Peng Sek. Men. Kahang Stor JPS Johor Bahru Sek. Men. Munshi Sulaiman Stesen Telemetry Bandar Segamat Empangan Labong, Endau Ldg. Paya Lang, Segamat State Perlis Kedah Pulau Pinang Perak Perak Selangor WPKL Selangor Negeri Sembilan Melaka Johor Johor Johor RHN Yes Yes Yes Yes Yes Yes Yes Yes Yes ISO Yes Yes No Yes Yes Yes Yes Yes No Yes Yes Data_Logger Telemetric Yes No Yes Yes No Yes Yes No Yes No Yes Yes Yes Yes No Yes Yes No

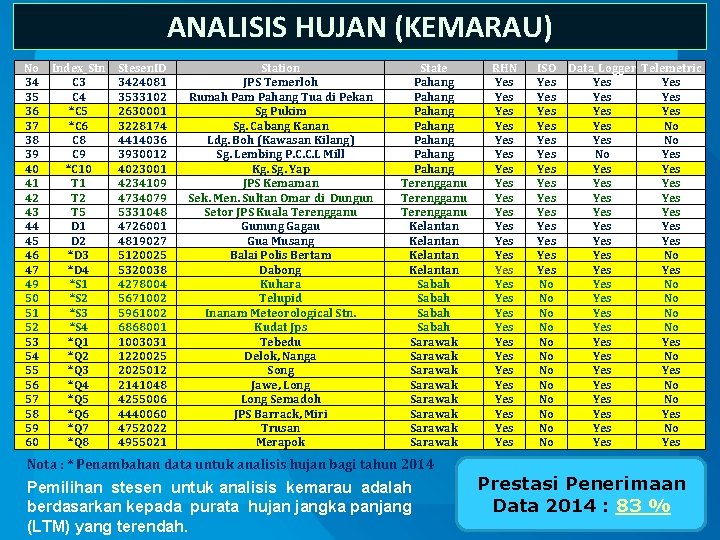

ANALISIS HUJAN (KEMARAU) No 34 35 36 37 38 39 40 41 42 43 44 45 46 47 49 50 51 52 53 54 55 56 57 58 59 60 Index_Stn C 3 C 4 *C 5 *C 6 C 8 C 9 *C 10 T 1 T 2 T 5 D 1 D 2 *D 3 *D 4 *S 1 *S 2 *S 3 *S 4 *Q 1 *Q 2 *Q 3 *Q 4 *Q 5 *Q 6 *Q 7 *Q 8 Stesen. ID 3424081 3533102 2630001 3228174 4414036 3930012 4023001 4234109 4734079 5331048 4726001 4819027 5120025 5320038 4278004 5671002 5961002 6868001 1003031 1220025 2025012 2141048 4255006 4440060 4752022 4955021 Station JPS Temerloh Rumah Pam Pahang Tua di Pekan Sg Pukim Sg. Cabang Kanan Ldg. Boh (Kawasan Kilang) Sg. Lembing P. C. C. L Mill Kg. Sg. Yap JPS Kemaman Sek. Men. Sultan Omar di Dungun Setor JPS Kuala Terengganu Gunung Gagau Gua Musang Balai Polis Bertam Dabong Kuhara Telupid Inanam Meteorological Stn. Kudat Jps Tebedu Delok, Nanga Song Jawe, Long Semadoh JPS Barrack, Miri Trusan Merapok State Pahang Pahang Terengganu Kelantan Sabah Sarawak Sarawak RHN Yes Yes Yes Yes Yes Yes Yes ISO Yes Yes Yes Yes No No No Data_Logger Telemetric Yes Yes No No Yes Yes Yes Yes No Yes No Yes Yes Yes No Yes Yes Nota : * Penambahan data untuk analisis hujan bagi tahun 2014 Pemilihan stesen untuk analisis kemarau adalah berdasarkan kepada purata hujan jangka panjang (LTM) yang terendah. Prestasi Penerimaan Data 2014 : 83 %

KEPERLUAN ANALISIS HUJAN: PEMBANGUNAN STSN No Index_Stn Stesen. ID 1 R 1 6501005 2 K 1 6206035 3 K 3 6103047 4 P 2 5304045 5 A 4 4109095 6 A 6 4011139 7 A 8 4011144 8 A 16 5210069 9 B 3 3411017 10 B 4 2917001 11 B 5 2818110 12 B 8 3010001 13 M 1 2321006 14 J 1 2526001 15 J 4 2235001 16 J 7 1829001 17 J 10 2527004 18 C 6 3228174 19 C 8 4414036 20 D 3 5120025 21 D 6 5921009 22 S 1 4278004 23 S 2 5671002 24 S 3 5961002 25 S 4 6868001 26 Q 2 1220025 27 Q 4 2141048 28 Q 5 4255006 29 Q 7 4752022 Station Abi Kg. Bahru Kuala Nerang Stor Jps. Alor Star Pusat Kesihatan Bkt. Berapit Kg. Pulau Besar Rumah JPS. , Sg. Mengkuang Rumah Kerajaan JPS. , Chui Chak Stn. Pemeriksaan Hutan Lawin Stor JPS Tg. Karang RTM Kajang SMK Tasik Kesuma Tmn Ehsan Kg. Melayu Subang Ldg. Lendu Ldg. Sungai Gemas Sek. Men. Kahang Sek. Men. Munshi Sulaiman Ldg. Paya Lang, Segamat Sg. Cabang Kanan Ldg. Boh (Kawasan Kilang) Balai Polis Bertam Ibu Bekalan To' Uban Kuhara Telupid Inanam Meteorological Stn. Kudat Jps Delok, Nanga Jawe, Long Semadoh Trusan District Kangar Padang Terap Kota Setar Seberang Perai Tengah Perak Tengah Hilir Perak Hulu Perak Kuala Selangor Hulu Langat Petaling Alor Gajah Segamat Endau Batu Pahat Segamat Rompin Cameron Higlands Gua Musang Pasir Mas Tawau Tongod Kota Kinabalu kudat Sri Aman Kapit Limbang *** Cadangan Pembangunan stesen (telemetri) State Perlis Kedah Pulau Pinang Perak Selangor Melaka Johor Pahang Kelantan Sabah Sarawak Types of Datalogger Datalogger Datalogger Datalogger Datalogger Datalogger Datalogger Datalogger

PETA ISOHYET : RAMALAN FEB, MAC 2015 Jangkaan hujan di Sem. Msia purata antara sehingga 300 mm, kecuali utara, 100 mm. Sabah – (100 mm – 300 mm) Srwk – ( sehingga 500 mm) Jangkaan hujan di Sem. Msia 100 mm – 200 mm Sabah – (100 mm – 200 mm) Srwk – ( 200 mm - 400 mm) Jangkaan Anomali Hujan Bagi Bulan Feb, Mac 2015 (Met Msia)
