Badania materiałów konstrukcyjnych w laboratoriach przemysłowych Metrotest Sp. z o. o. Laboratorium firmy Federal Mogul Bimet S. A.
Laboratorium Federal Mogul Bimet S. A. Zakres pracy n Wykonuje badania materiałowe dla BIMET S. A. n Badania mikro i makrostruktury taśm łożysk ślizgowych n Badania rentgenowskie n Badania połączeń warstw bimetalicznych n Badania twardości i grubości warstw bimetalicznych n Badania surowców (proszków) do wytwarzania łożysk z warstwą materiału spiekanego
Laboratorium Federal Mogul Bimet S. A. Rola laboratorium w procesie produkcyjnym n Kontrola surowców wejściowych n Kontrola międzyoperacyjna częściowo przetworzonych elementów n Kontrola końcowa gotowych produktów
Laboratorium Federal Mogul Bimet S. A. Przygotowanie próbek do badania

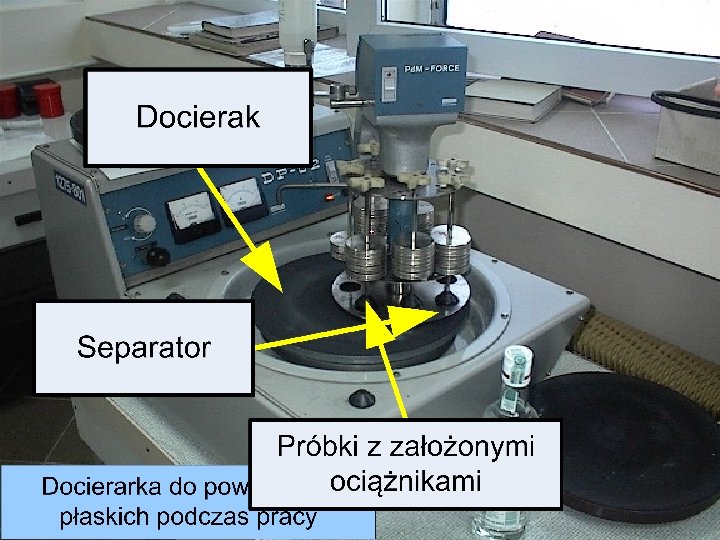

Laboratorium Federal Mogul Bimet S. A. Techniczne przygotowanie próbek n Materiał na próbki pobierany jest z taśmy bimetalowej zwiniętej w krąg (rulon) n Z każdego kręgu po zejściu z produkcji pobierany jest materiał na próbki do badań n Próbki zatapiane są w żywicy epoksydowej n Końcowe wykańczanie próbek odbywa się poprzez docieranie na docierarkach do powierzchni płaskich (ruch obrotowy wykonuje zarówno separator jak i docierak)
Laboratorium Federal Mogul Bimet S. A. Celem badań mikroskopowych jest wykrywanie następujących wad: n Segregacja składników mikrostruktury n Porowatości n Rozwarstwienia oraz sprawdzenie wielkości ziarna
Laboratorium Federal Mogul Bimet S. A. Badania mikroskopowe – mikroskopy świetlne n Mikroskop optyczny zintegrowany z komputerem n Mikroskop optyczny
Laboratorium BIMET Badania mikroskopowe n Stanowisko do badań mikroskopowych zintegrowane z komputerem n Stanowisko do badań mikroskopowych (mikroskop optyczny)
Laboratorium Federal Mogul Bimet S. A. Badania makroskopowe n Wykonywane za pomocą cyfrowego aparatu fotograficznego
Laboratorium Federal Mogul Bimet S. A. Badania rentgenowskie n Wykonywane są za pomocą aparatu rentgenowskiego n Mają na celu wykrywanie pęknięć w stopie, wykrywanie porowatości n W mniejszym stopniu segregacja składników mikrostruktury
Laboratorium Federal Mogul Bimet S. A. Technologiczna próba ścinania n Polega na pomiarze wielkości siły potrzebnej do ścięcia (oddzielenia) jednej warstwy od drugiej n Wykonywana na okrągłej próbce wciętej z taśmy bimetalowej n Naprężenia ścinające podczas próby działają równolegle do powierzchni złącza
Metrotest Sp. z o. o. Zakres pracy n Firma jest wydzielonym zespołem laboratoriów z ALSTOM Power Sp. z o. o. n Bieżąca obsługa zamówień ALSTOM Power n Realizacja badań i wzorcowań zleconych przez innych klientów
Metrotest Sp. z o. o. Podstawowe kierunki działalności n Laboratorium Mechaniczne n Laboratorium Metalograficzne n Laboratorium Długości i Kąta n Laboratorium Wielkości Fizycznych
Metrotest Sp. z o. o. Laboratorium Metalograficzne przeprowadza: n Badania makroskopowe n Badania mikroskopowe jakościowe i ilościowe n Pomiary twardości sposobem Vickersa w zakresie HV 0, 01 – HV 10 n Wyznaczanie głębokości warstw utwardzonych n Analizę spektralną metodą spektrometrii emisyjnej w celu oznaczenia gatunku materiału n Badania endoskopowe otworów o średnicy powyżej 20 [mm]
Metrotest Sp. z o. o. Laboratorium Długości i Kąta wzorcuje: n Czujniki, głębokościomierze, kątomierze, liniały, mikrometry n Pierścienie wzorcowe, płytki wzorcowe n Poziomnice, profilometry, przymiary n Sprawdziany, suwmiarki, średnicówki, wałeczki pomiarowe, wysokościomierze n Wzorce łuków kołowych, nastawcze do mikrometrów, do noży do gwintów, chropowatości i zarysu gwintu
Metrotest Sp. z o. o. Laboratorium Wielkości Fizycznych wzorcuje: n Przyrządy pomiarowe wielkości fizycznych: woltomierzy, amperomierzy, omomierzy, watomierzy, mierniki uniwersalne n Przyrządy pomiarowe wielkości temperatury: termoelementy typu S, J, K, termoelementów typu Pt 100, Ni 100, rejestratory i regulatory temperatur, wskaźniki temperatur n Wykonuje również pomiary specjalistyczne: rozkłady temperatur w piecach do obróbki cieplnej i cieplno – chemicznej, komorach grzewczych, suszarniczych i chłodniach.
Metrotest Sp. z o. o. Laboratorium Mechaniczne przeprowadza badania własności mechanicznych wyrobów hutniczych n Statycznych i technologicznych do obciążeń 1000 k. N n Zmęczeniowych rozciągająco – ściskających przy obciążeniach ± 100 k. N n Udarności do energii 300 J n Twardości na próbkach i na wyrobach przy wszystkich obciążeniach
Metrotest Sp. z o. o. Dodatkowo mechaniczne badania stopów metali i złączy spawanych w zakresie: n Statyczna próba rozciągania w zakresie temperatur -196 do 600°C n Próba udarności z wyznaczaniem progu kruchości w zakresie temperatur od -50 do 600°C n Pomiary twardości sposobami Brinella, Vickersa, Rockwella n Pomiar twardości przy zastosowaniu twardościomierzy przenośnych
Metrotest Sp. z o. o. n Technologiczne próby zginania, spłaszczania, łamania, tłoczenia, przeginania n Próby zmęczenia wysoko i niskocyklowego w zakresie temperatur do + 600°C n Badanie charakterystyk sprężyn talerzowych i śrubowych n Wzorcowanie kluczy dynamometrycznych
Metrotest Sp. z o. o. Próby rozciągania wykonywane są na maszynie Zwick Z 250 => do 250 k. N zintegrowanej z komputerem klasy PC Automatyczne zapisywanie i archiwizowanie wyników
Metrotest Sp. z o. o. Próby udarnościowe wykonywane są na maszynie Zwick 5111 Automatyczny pomiar wielkości udarności

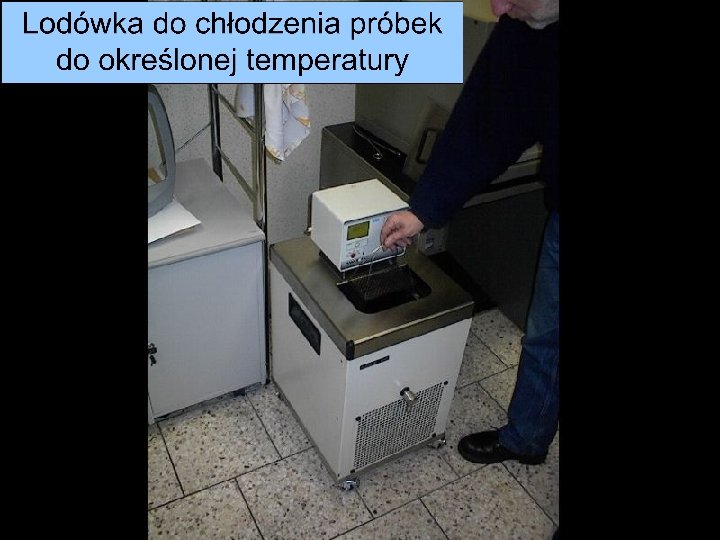

Metrotest Sp. z o. o. Próby przeprowadzane dla niskich temperatur odbywają się poprzez schłodzenie próbki do odpowiedniej temperatury n Dla temperatury do -50°C chłodzenie przeprowadza się w lodówce (denaturat) n Dla temperatury do -196°C chłodzenie przeprowadza się w pojemniku z ciekłym azotem
Metrotest Sp. z o. o. Próby statyczne i zmęczeniowe przeprowadzane dla podwyższonych temperatur odbywają się na specjalistycznej maszynie INITRON 1341 wyposażonej w specjalną komorę grzewczą (z możliwością wprowadzenia zamiennie medium chłodniczego)
Metrotest Sp. z o. o. Badanie charakterystyk sprężyn talerzowych i śrubowych oraz wzorcowanie kluczy dynamometrycznych odbywa się na maszynie pomiarowej ZWICK 1145
Metrotest Sp. z o. o. Dla prób wymagających o wiele większych sił niż standardowo np. dla spoin o grubości 60 mm stosuje się maszynę o maksymalnym obciążeniu do 1000 k. N (do 100 ton)
Metrotest Sp. z o. o. Badania twardości przeprowadzane są na tradycyjnych twardościomierzach jak również za pomocą twardościomierzy przenośnych EQUOTIP, MICRODUR
Metrotest Sp. z o. o. Techniczne przygotowanie próbek n Techniczne przygotowanie próbek odbywa się w przyległym do laboratorium warsztacie, wyposażonym we frezarki, tokarkę, przecinarkę oraz maszynę do znakowania próbek
Metrotest Sp. z o. o. Najczęściej spotykane problemy n Dobór kryteriów zniszczenia przy badaniu wyrobów (złamania, pęknięcia) n Zaspokojenie potrzeb klientów n Mocowanie próbek/detali w maszynach (dostarczane przez klientów próbki rzadko są spreparowane do badań i konieczna jest ich normalizacja)
