Backup Slides GEMTPC End cap Field cage 36
Backup Slides

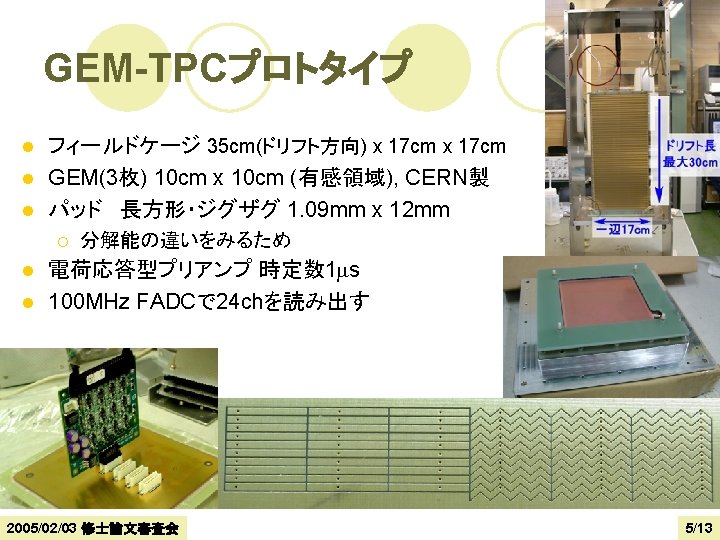

GEM-TPCプロトタイプ End cap Field cage 36 x 17 cm 3 115 strips Gas vessel 60 x 29 cm 3 GEM 3枚 + end plate GEM 3枚 2005/02/03 修士論文審査会 B 2

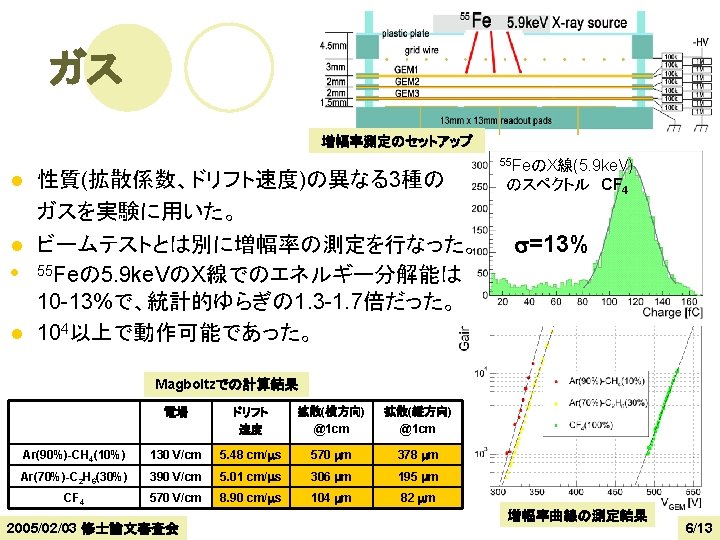

Magboltzによるドリフト速度と 拡散係数の計算結果 電場 ドリフト 速度 拡散(横方向) @1 cm 拡散(縦方向) @1 cm Ar(90%)-CH 4(10%) 130 V/cm 5. 48 cm/ms 570 mm 378 mm Ar(70%)-C 2 H 6(30%) 390 V/cm 5. 01 cm/ms 306 mm 195 mm CF 4 570 V/cm 8. 90 cm/ms 104 mm 82 mm 2005/02/03 修士論文審査会 B 8

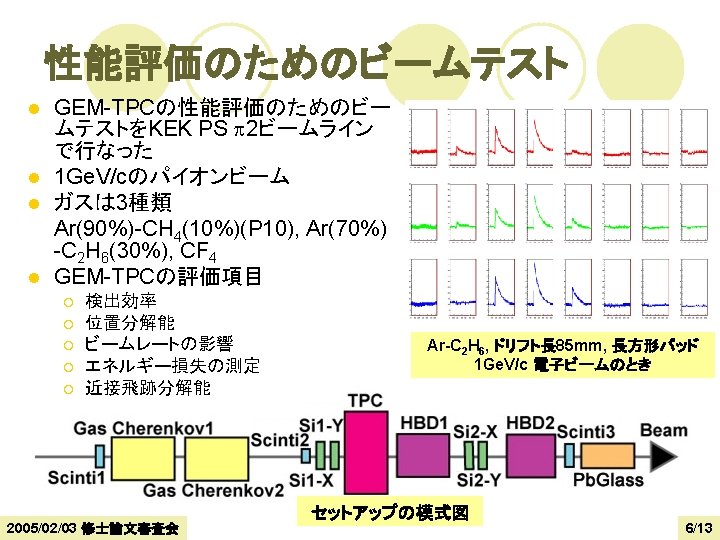

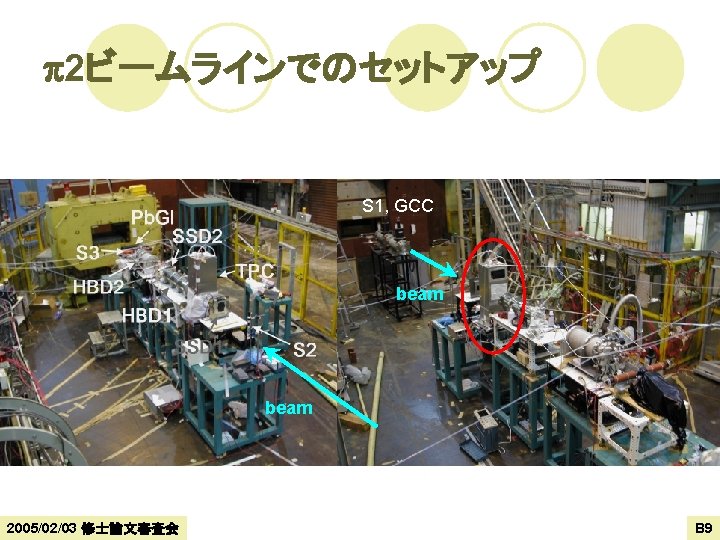

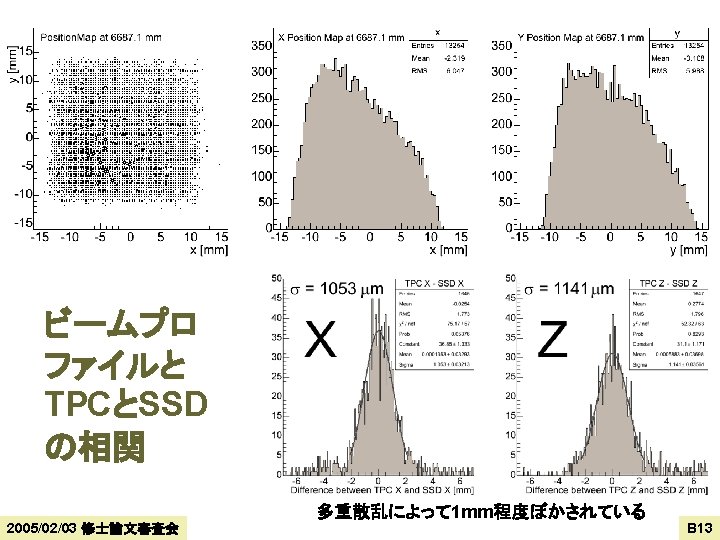

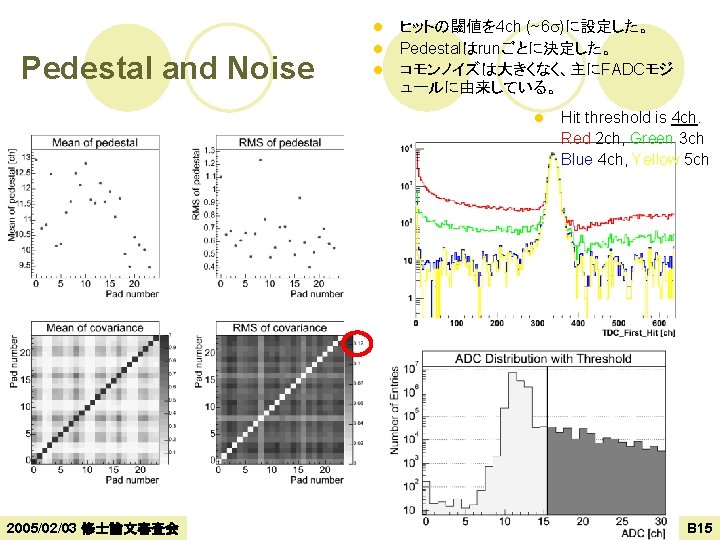

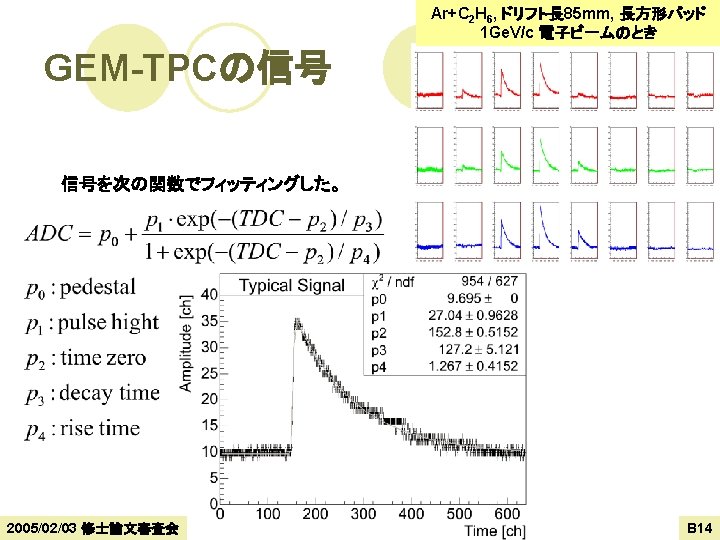

l Pedestal and Noise l l ヒットの閾値を 4 ch (~6 s)に設定した。 Pedestalはrunごとに決定した。 コモンノイズは大きくなく、主にFADCモジ ュールに由来している。 l 2005/02/03 修士論文審査会 Hit threshold is 4 ch. Red 2 ch, Green 3 ch Blue 4 ch, Yellow 5 ch B 15
Pad Response Function and Number of Hit Pads l これらから電子の横 方向の広がりが推 定できる。 2005/02/03 修士論文審査会 B 16
電子の横方向の広がり 拡散(横方向) (mm for 1 cm) 測定値 拡散(横方向) (mm for 1 cm) 計算値 sx 0 (mm) 電場 (V/cm) Transeverse Diffusion (mm) Ar(90%)-CH 4(10%) chevron 508 +/- 7 570 385 +/- 101 1658 230 Ar(90%)-CH 4(10%) rectangle 505 +/- 7 570 387 +/- 101 1658 230 Ar(70%)-C 2 H 6(30%) rectangle 317 +/- 4 306 402 +/- 43 1703 150 CF 4 chevron 107 +/- 6 104 383 +/- 37 2489 40 GEMの穴のピッチ140 mm, GEM 3枚 140 x

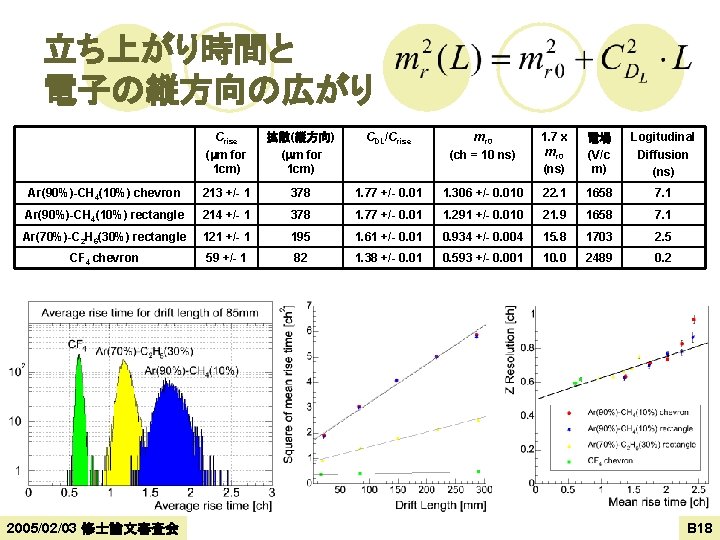

立ち上がり時間と 電子の縦方向の広がり Crise (mm for 1 cm) 拡散(縦方向) (mm for 1 cm) CDL/Crise mr 0 (ch = 10 ns) 1. 7 x mr 0 (ns) 電場 (V/c m) Logitudinal Diffusion (ns) Ar(90%)-CH 4(10%) chevron 213 +/- 1 378 1. 77 +/- 0. 01 1. 306 +/- 0. 010 22. 1 1658 7. 1 Ar(90%)-CH 4(10%) rectangle 214 +/- 1 378 1. 77 +/- 0. 01 1. 291 +/- 0. 010 21. 9 1658 7. 1 Ar(70%)-C 2 H 6(30%) rectangle 121 +/- 1 195 1. 61 +/- 0. 01 0. 934 +/- 0. 004 15. 8 1703 2. 5 CF 4 chevron 59 +/- 1 82 1. 38 +/- 0. 01 0. 593 +/- 0. 001 10. 0 2489 0. 2 2005/02/03 修士論文審査会 B 18

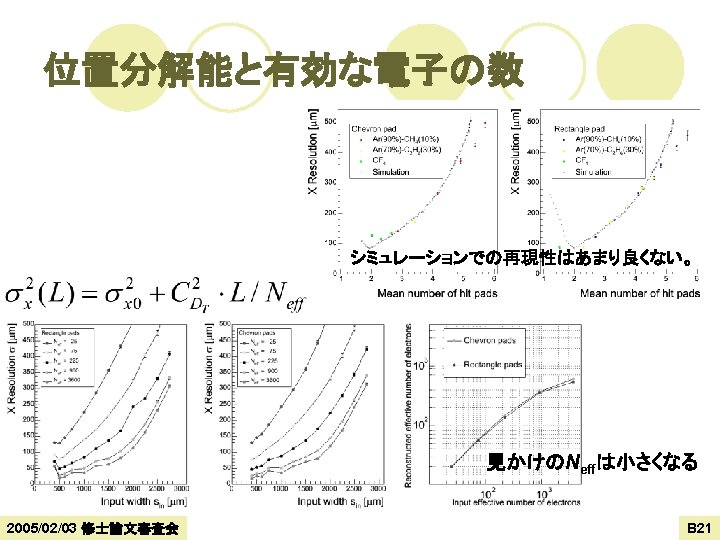

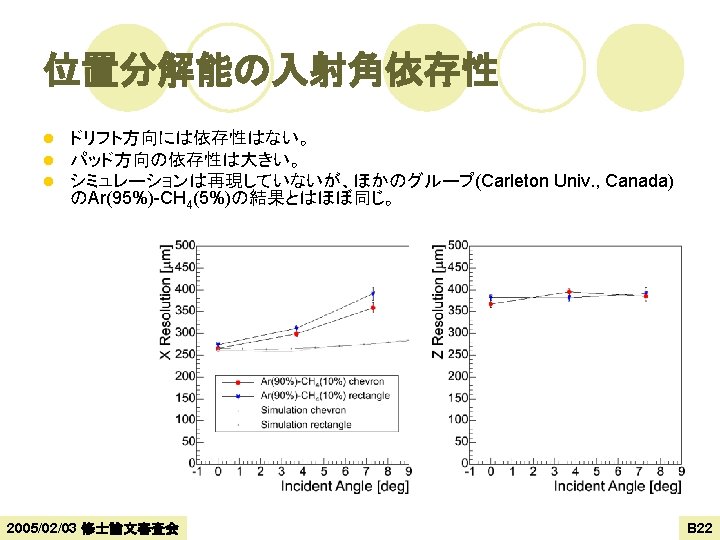

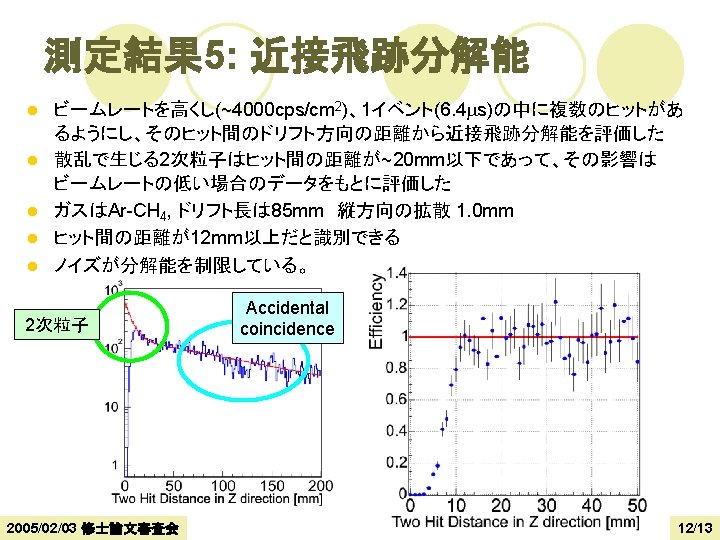

Beam Rate としては何を見ればよいのか? Nucl-ex/0410020 h~2 >> 30 cm/tan 15. 4 o =109 cm l 5 cm*5000 cps/cm 2=2. 5 x 1 04 cps/cm l 109 cm*1400 cps/cm 2=1. 5 x 105 cps/cm l
