Bachelorarbeit Thema: Modellierung interaktiver Web Service Workflows von Benjamin Koch
Gliederung • Beispiel • Interaktive Workflows • Komponenten o BPEL o Web Service o Web-Interface o Eclipse-Plugin • Vorführung Bachelorarbeit von Benjamin Koch Thema: Modellierung interaktiver WS Workflows 2
Bachelorarbeit Arbeitsabläufe incl. Benutzer-Interaktion am Beispiel einer Kreditvergabe Bachelorarbeit von Benjamin Koch Thema: Modellierung interaktiver WS Workflows 3
Beispiel: Kreditwürdigkeit: Sicherheiten, Einkünfte, Rücklagen, „Schufa“, Bilanz, . . . Bachelorarbeit von Benjamin Koch Thema: Modellierung interaktiver WS Workflows 4
Beispiel: Kredit Automatische Verarbeitung durch Computer Bachelorarbeit von Benjamin Koch Thema: Modellierung interaktiver WS Workflows 5
Beispiel: Kredit Automatische Verarbeitung durch Computer Bachelorarbeit von Benjamin Koch Thema: Modellierung interaktiver WS Workflows 6
Beispiel: Kredit (2) • Kreditanfrage… • Grenzbereich o Computer fehlen Informationen, um die Entscheidung zu treffen o kompetenter Bankangestellter muss die Anfrage überprüfen und über den Kredit entscheiden Bachelorarbeit von Benjamin Koch Thema: Modellierung interaktiver WS Workflows 7
Interaktive Workflows • Arbeitsabläufe müssen festgelegt und gesteuert werden • Workflow hält während der Benutzer -Interaktion an • Anwender führt Interaktion durch: o Dateneingabe und/oder o Steuerung des Ablaufs • Workflow wird fortgesetzt Bachelorarbeit von Benjamin Koch BPEL WS Web. Interface WS BPEL Thema: Modellierung interaktiver WS Workflows 8
Komponenten BPEL Web Service Plugin Web. Interface Bachelorarbeit von Benjamin Koch Thema: Modellierung interaktiver WS Workflows 9

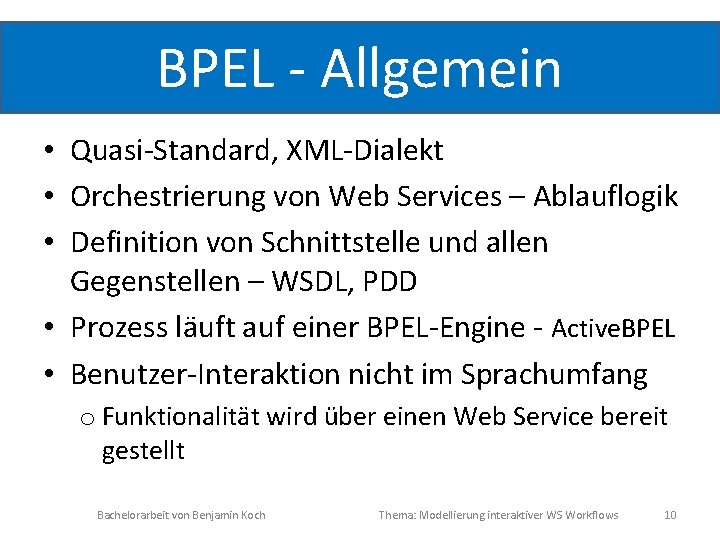

BPEL - Allgemein • Quasi-Standard, XML-Dialekt • Orchestrierung von Web Services – Ablauflogik • Definition von Schnittstelle und allen Gegenstellen – WSDL, PDD • Prozess läuft auf einer BPEL-Engine - Active. BPEL • Benutzer-Interaktion nicht im Sprachumfang o Funktionalität wird über einen Web Service bereit gestellt Bachelorarbeit von Benjamin Koch Thema: Modellierung interaktiver WS Workflows 10
BPEL - Interaktion • Start des Prozesses mit Parametern o Datentyp, Titel der Eingabe, usw. • Aufruf eines Web Service o <invoke> Unterscheidung mehrerer Instanzen: Correlation. Set speichert eindeutige ID • Warten und Antwort empfangen – <receive> Bachelorarbeit von Benjamin Koch Thema: Modellierung interaktiver WS Workflows 11
BPEL - Beispiel <? xml version="1. 0" encoding="UTF-8"? > <process> <!-- Namespace --> <!-- Variablen, Partner. Links --> <correlation. Sets> <correlation. Set name="interaction. ID“ properties="sn: instance. ID"/> </correlation. Sets> <sequence> <receive create. Instance="yes" operation="start. Process" partner. Link="hi. PL" port. Type="sn: hi. Port" variable="hi. In. Var"/> … Bachelorarbeit von Benjamin Koch Thema: Modellierung interaktiver WS Workflows 12
BPEL – Beispiel (2) <sequence> <invoke partner. Link="ws 4 hi. PL“ port. Type="sn: ws 4 hi. Param. Port“ operation="form. Input“ input. Variable="ws 4 hi. Param. Var" > <correlations> <correlation set="interaction. ID“ initiate="yes" pattern="out"/> </correlations> </invoke> <receive operation="hi. Receive. Input" partner. Link="hi. Reply. PL“ port. Type="sn: hi. Reply. Port" variable="hi. Reply. Var"> <correlations> <correlation set="interaction. ID" /> </correlations> </receive> … Bachelorarbeit von Benjamin Koch Thema: Modellierung interaktiver WS Workflows 13
BPEL – Beispiel (3) … <reply operation="start. Process“ partner. Link="hi. PL" port. Type="sn: hi. Port" variable="hi. Reply. Var" /> </sequence> </process> Bachelorarbeit von Benjamin Koch Thema: Modellierung interaktiver WS Workflows 14
Web Service • Frameworks: JAX-WS & Axis o kapseln Kommunikation, z. B. SOAP • WSDL, Implementierung (Java-Klasse mit Annotations) • Web Service for Human Interaction (WS 4 HI) o speichert nach BPEL-<invoke> Parameter des Prozesses in Java-Beans o sendet Ergebnis der Interaktion zurück (asynchron) Bachelorarbeit von Benjamin Koch Thema: Modellierung interaktiver WS Workflows 15
Web-Interface • JSP, HTML, CSS • Zugriff auf Java-Beans • Ablauf – Eingabe der Daten im Formular – Validierung – abhängig vom Datentyp – Antwort (über Web Service) Bachelorarbeit von Benjamin Koch Thema: Modellierung interaktiver WS Workflows 16
Eclipse-Plugin • Erweiterung des grafischen BPEL-Editors um Benutzerinteraktion – Human. Interaction-Element • MVC-Konzept o Model o Palette, Symbol, grafische Figur o Erzeugung, Änderung, Export • Wizard (Assistent zur Dateneingabe) o Ablauf o Neue Dialogseite: Correlation. Set Bachelorarbeit von Benjamin Koch Thema: Modellierung interaktiver WS Workflows 17
Vorführung… Bachelorarbeit von Benjamin Koch Thema: Modellierung interaktiver WS Workflows 18
Fragen? Vielen Dank für Ihre Aufmerksamkeit. Bachelorarbeit von Benjamin Koch Thema: Modellierung interaktiver WS Workflows 19
