Bachelor Informatik 21 RalfOliver Mevius Fallstudie Prozessmodellierung 21

Bachelor Informatik (21) Ralf-Oliver Mevius Fallstudie Prozessmodellierung (21. 3) Inf(21) WS 10/11

Allgemeines- Teilgebiete der Softwaretechnik Kernprozesse 1. Planung 2. Analyse 3. Entwurf Ralf-Oliver Mevius 4. Programmierung 5. Validierung und Verifikation Inf(21) WS 10/11

Allgemeines- Teilgebiete der Softwaretechnik Unterstützungsprozesse 6. Anforderungsmanagement 7. Projektmanagement 8. Qualitätsmanagement Ralf-Oliver Mevius 9. Konfigurationsmanagement 10. Dokumentation Inf(21) WS 10/11

1. Planung § Lastenheft (Anforderungsdefinition) § Pflichtenheft (Mit technischen Ansätzen verfeinertes Lastenheft) Ralf-Oliver Mevius § Aufwandsschätzung (z. B. mittels Function -Point-Verfahren oder COCOMO) § Vorgehensmodell Inf(21) WS 10/11

1. Planung - Lastenheft Ralf-Oliver Mevius § Ein Lastenheft (auch Anforderungsspezifikation, Kundenspezifikation oder Requirements Specification) beschreibt die unmittelbaren Anforderungen durch den Besteller eines Produktes. Inf(21) WS 10/11

1. Planung - Lastenheft Ralf-Oliver Mevius § Es enthält jedoch lediglich im Rahmen eines Werkvertrages oder Werkliefervertrages und der dazu gehörenden formellen Abnahme die nachprüfbaren Leistungen und Lieferungen. Inf(21) WS 10/11

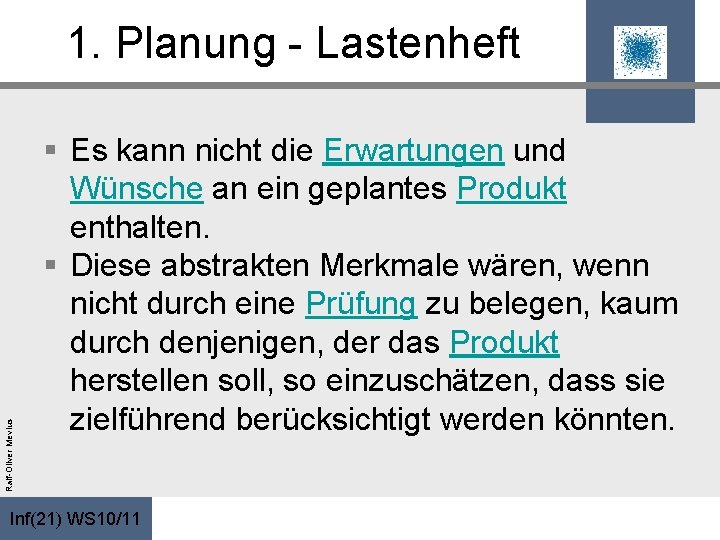

Ralf-Oliver Mevius 1. Planung - Lastenheft § Es kann nicht die Erwartungen und Wünsche an ein geplantes Produkt enthalten. § Diese abstrakten Merkmale wären, wenn nicht durch eine Prüfung zu belegen, kaum durch denjenigen, der das Produkt herstellen soll, so einzuschätzen, dass sie zielführend berücksichtigt werden könnten. Inf(21) WS 10/11

1. Planung - Lastenheft § Gemäß DIN 69905 (Begriffe der Projektabwicklung) beschreibt das Lastenheft die Ralf-Oliver Mevius § „vom Auftraggeber festgelegte Gesamtheit der Forderungen an die Lieferungen und Leistungen eines Auftragnehmers innerhalb eines Auftrages“. Inf(21) WS 10/11

1. Planung - Lastenheft Ralf-Oliver Mevius § Das Lastenheft beschreibt in der Regel also, was und wofür etwas gemacht werden soll (Fachkonzept). Die Adressaten des Lastenhefts sind der (externe oder firmeninterne) Auftraggeber sowie die Auftragnehmer. Inf(21) WS 10/11

1. Planung - Lastenheft Ralf-Oliver Mevius § In der Softwaretechnik ist das Lastenheft das Ergebnis der Planungsphase und wird in der Regel einvernehmlich von den Bestellern und den Entwicklern als Vorstufe des Pflichtenhefts überarbeitet. Inf(21) WS 10/11

Ralf-Oliver Mevius 1. Planung - Lastenheft § Um ein Lastenheft übersichtlich zu halten, wird es vorzugsweise in knapp orientierendem Text gefasst und mit Detaillierungen beispielsweise in tabellarischer Form, mit Zeichnungen oder Grafiken ergänzt. Es gibt dazu auch formalisierende Ansätze, wie die Beschreibungssprache UML. § Das Pflichtenheft beschreibt dann, was und womit etwas realisiert werden soll. Dabei können gewöhnlich jeder Anforderung des Lastenhefts eine oder mehrere Leistungen des Pflichtenheftes zugeordnet werden. So wird auch die Reihenfolge der beiden Dokumente im Entwicklungsprozess deutlich: Die Anforderungen (requirements) werden durch Leistungen (features) erfüllt. Inf(21) WS 10/11

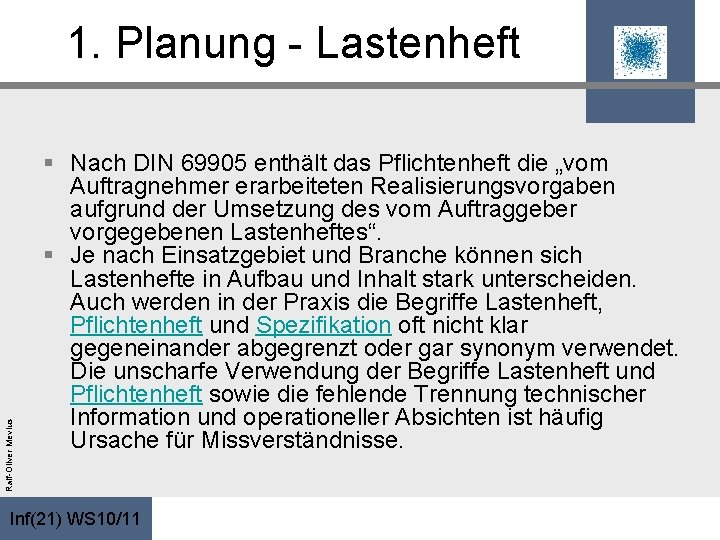

Ralf-Oliver Mevius 1. Planung - Lastenheft § Nach DIN 69905 enthält das Pflichtenheft die „vom Auftragnehmer erarbeiteten Realisierungsvorgaben aufgrund der Umsetzung des vom Auftraggeber vorgegebenen Lastenheftes“. § Je nach Einsatzgebiet und Branche können sich Lastenhefte in Aufbau und Inhalt stark unterscheiden. Auch werden in der Praxis die Begriffe Lastenheft, Pflichtenheft und Spezifikation oft nicht klar gegeneinander abgegrenzt oder gar synonym verwendet. Die unscharfe Verwendung der Begriffe Lastenheft und Pflichtenheft sowie die fehlende Trennung technischer Information und operationeller Absichten ist häufig Ursache für Missverständnisse. Inf(21) WS 10/11

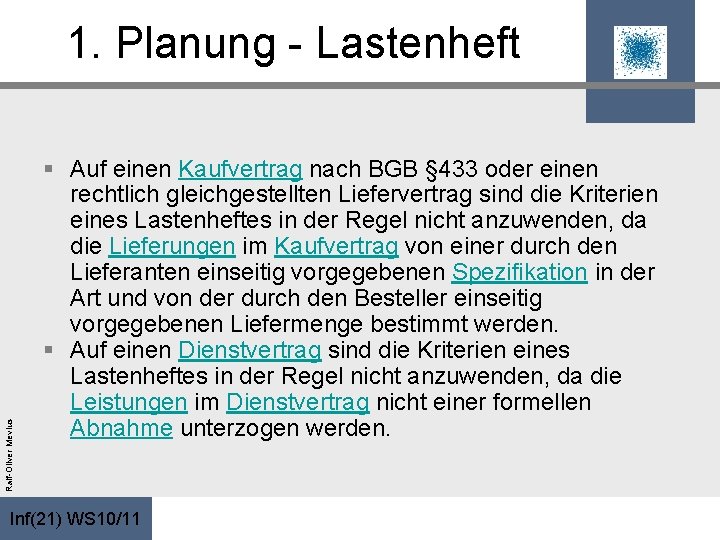

Ralf-Oliver Mevius 1. Planung - Lastenheft § Auf einen Kaufvertrag nach BGB § 433 oder einen rechtlich gleichgestellten Liefervertrag sind die Kriterien eines Lastenheftes in der Regel nicht anzuwenden, da die Lieferungen im Kaufvertrag von einer durch den Lieferanten einseitig vorgegebenen Spezifikation in der Art und von der durch den Besteller einseitig vorgegebenen Liefermenge bestimmt werden. § Auf einen Dienstvertrag sind die Kriterien eines Lastenheftes in der Regel nicht anzuwenden, da die Leistungen im Dienstvertrag nicht einer formellen Abnahme unterzogen werden. Inf(21) WS 10/11

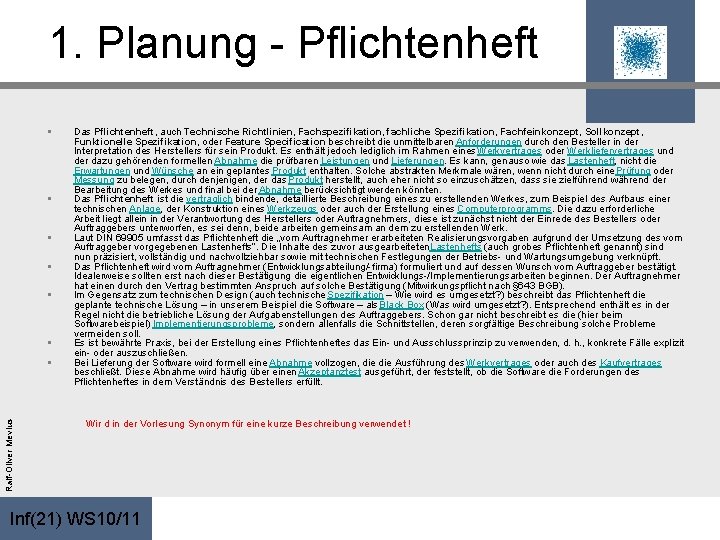

1. Planung - Pflichtenheft § § § Ralf-Oliver Mevius § Das Pflichtenheft, auch Technische Richtlinien, Fachspezifikation, fachliche Spezifikation, Fachfeinkonzept, Sollkonzept, Funktionelle Spezifikation, oder Feature Specification beschreibt die unmittelbaren Anforderungen durch den Besteller in der Interpretation des Herstellers für sein Produkt. Es enthält jedoch lediglich im Rahmen eines Werkvertrages oder Werkliefervertrages und der dazu gehörenden formellen Abnahme die prüfbaren Leistungen und Lieferungen. Es kann, genauso wie das Lastenheft, nicht die Erwartungen und Wünsche an ein geplantes Produkt enthalten. Solche abstrakten Merkmale wären, wenn nicht durch eine Prüfung oder Messung zu belegen, durch denjenigen, der das Produkt herstellt, auch eher nicht so einzuschätzen, dass sie zielführend während der Bearbeitung des Werkes und final bei der Abnahme berücksichtigt werden könnten. Das Pflichtenheft ist die vertraglich bindende, detaillierte Beschreibung eines zu erstellenden Werkes, zum Beispiel des Aufbaus einer technischen Anlage, der Konstruktion eines Werkzeugs oder auch der Erstellung eines Computerprogramms. Die dazu erforderliche Arbeit liegt allein in der Verantwortung des Herstellers oder Auftragnehmers, diese ist zunächst nicht der Einrede des Bestellers oder Auftraggebers unterworfen, es sei denn, beide arbeiten gemeinsam an dem zu erstellenden Werk. Laut DIN 69905 umfasst das Pflichtenheft die „vom Auftragnehmer erarbeiteten Realisierungsvorgaben aufgrund der Umsetzung des vom Auftraggeber vorgegebenen Lastenhefts“. Die Inhalte des zuvor ausgearbeiteten Lastenhefts (auch grobes Pflichtenheft genannt) sind nun präzisiert, vollständig und nachvollziehbar sowie mit technischen Festlegungen der Betriebs- und Wartungsumgebung verknüpft. Das Pflichtenheft wird vom Auftragnehmer (Entwicklungsabteilung/-firma) formuliert und auf dessen Wunsch vom Auftraggeber bestätigt. Idealerweise sollten erst nach dieser Bestätigung die eigentlichen Entwicklungs-/Implementierungsarbeiten beginnen. Der Auftragnehmer hat einen durch den Vertrag bestimmten Anspruch auf solche Bestätigung (Mitwirkungspflicht nach § 643 BGB). Im Gegensatz zum technischen Design (auch technische Spezifikation – Wie wird es umgesetzt? ) beschreibt das Pflichtenheft die geplante technische Lösung – in unserem Beispiel die Software – als Black Box (Was wird umgesetzt? ). Entsprechend enthält es in der Regel nicht die betriebliche Lösung der Aufgabenstellungen des Auftraggebers. Schon gar nicht beschreibt es die (hier beim Softwarebeispiel) Implementierungsprobleme, sondern allenfalls die Schnittstellen, deren sorgfältige Beschreibung solche Probleme vermeiden soll. Es ist bewährte Praxis, bei der Erstellung eines Pflichtenheftes das Ein- und Ausschlussprinzip zu verwenden, d. h. , konkrete Fälle explizit ein- oder auszuschließen. Bei Lieferung der Software wird formell eine Abnahme vollzogen, die Ausführung des Werkvertrages oder auch des Kaufvertrages beschließt. Diese Abnahme wird häufig über einen Akzeptanztest ausgeführt, der feststellt, ob die Software die Forderungen des Pflichtenheftes in dem Verständnis des Bestellers erfüllt. Wir d in der Vorlesung Synonym für eine kurze Beschreibung verwendet ! Inf(21) WS 10/11

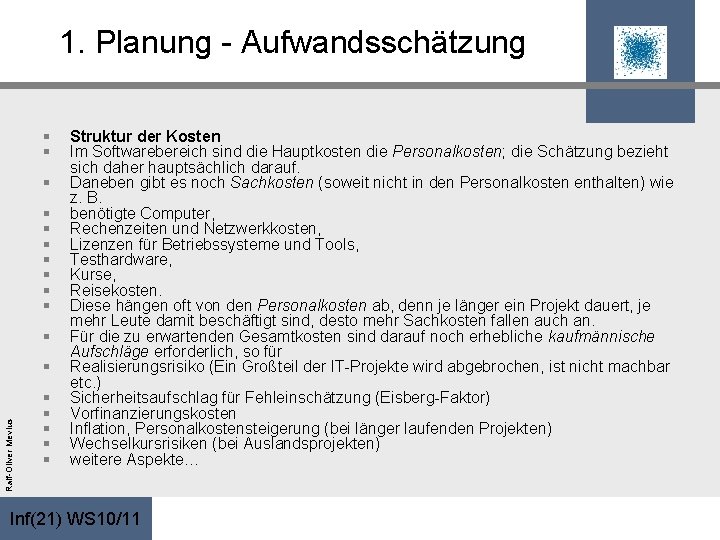

1. Planung - Aufwandsschätzung § § § Ralf-Oliver Mevius § § § Struktur der Kosten Im Softwarebereich sind die Hauptkosten die Personalkosten; die Schätzung bezieht sich daher hauptsächlich darauf. Daneben gibt es noch Sachkosten (soweit nicht in den Personalkosten enthalten) wie z. B. benötigte Computer, Rechenzeiten und Netzwerkkosten, Lizenzen für Betriebssysteme und Tools, Testhardware, Kurse, Reisekosten. Diese hängen oft von den Personalkosten ab, denn je länger ein Projekt dauert, je mehr Leute damit beschäftigt sind, desto mehr Sachkosten fallen auch an. Für die zu erwartenden Gesamtkosten sind darauf noch erhebliche kaufmännische Aufschläge erforderlich, so für Realisierungsrisiko (Ein Großteil der IT-Projekte wird abgebrochen, ist nicht machbar etc. ) Sicherheitsaufschlag für Fehleinschätzung (Eisberg-Faktor) Vorfinanzierungskosten Inflation, Personalkostensteigerung (bei länger laufenden Projekten) Wechselkursrisiken (bei Auslandsprojekten) weitere Aspekte… Inf(21) WS 10/11

1. Planung - Vorgehensmodell § § Ralf-Oliver Mevius § § Entwicklungsplan [Bearbeiten] Da komplexe Software nur schwer zu erstellen und zu warten ist, bedienen sich Softwareentwickler eines Planes zur Entwicklung von Software. Dieser Plan (das Vorgehensmodell) unterteilt den Entwicklungsprozess in überschaubare, zeitlich und inhaltlich begrenzte Phasen. Die Software wird somit Schritt für Schritt fertiggestellt. Vorgehensmodelle spalten einzelne Aktivitäten auf verschiedene Phasen im Entwicklungsprozess auf und diese werden dann – u. U. mit geringen Modifikationen – einmal (z. B. Wasserfallmodell) oder mehrmals durchlaufen (z. B. Spiralmodell). Bei mehrmaligen Durchläufen erfolgt eine iterative (d. h. wiederholte) Verfeinerung der einzelnen Softwarekomponenten. Um die optimalen Vorgehensmodelle herrscht Uneinigkeit. In der Regel trifft aber zu, dass die Betrachtungsweise umso weniger mit der Praxis der Programmierung zu tun hat, je statischer und eindimensionaler sie ist. Vorgehensmodelle unterscheiden sich wesentlich in ihrem Detaillierungsgrad. Es sind OOTCApproach, Rational Unified Process, Rapid Application Development etc. detailliert ausgearbeitete Vorgehensweisen, die den an der Entwicklung Beteiligten konkrete Arbeitsanweisungen an die Hand geben. Das V-Modell nimmt diesbezüglich übrigens eine Zwitterstellung ein: Es ist sowohl ein Prinzip (jeder Stufe der Entwicklung entspricht eine Testphase) als auch (wie zumeist gebräuchlich) ein detailliertes Modell. Die Agile Softwareentwicklung beschäftigt sich mit Methoden, die den Entwickler kreativ arbeiten und Verwaltungsaspekte zurücktreten lassen. Alternative Softwaretechnologien (Universal Application, Software Fabric u. ä. ) verfolgen Ansätze, welche die konventionelle Vorgehensweise von Softwareentwurf und anschließender Programmierung grundsätzlich in Frage stellen, indem vorgefertigte universalisierte Software per Konfiguration an die jeweiligen Anforderungen angepasst wird. Es gibt verschiedene Bewertungsverfahren für den Softwareprozess, u. a. das Capability Maturity Model (Integration) oder "Spice". Inf(21) WS 10/11

1. Planung - Vorgehensmodell § § § Ralf-Oliver Mevius § § § § Typen von Vorgehensmodellen Es gibt drei unterschiedliche Typen von Vorgehensmodellen: Software-Entwicklungsprozesse dienen zur Steuerung einer Softwareentwicklung von der Konzeption bis zum Einsatz im Echtbetrieb inklusive der im Echtbetrieb anfallenden Änderungen einer Software. Eines der ältesten Modelle ist das Wasserfallmodell, das eine starre Abfolge der einzelnen Phasen annimmt. Weiterentwicklungen wie das Spiralmodell sehen hingegen Iterationen vor, d. h. ein und derselbe Arbeitsschritt (z. B. die Analyse) wird mehrmals durchlaufen und die Ergebnisse des Arbeitsschrittes pro Durchlauf verfeinert und verbessert). siehe auch: Liste von Softwareentwicklungsprozessen Software-Lebenszyklusmanagement erweitert die Phasen über den gesamten Lebenszyklus einer Software. Das Vorgehensmodell definiert die Anforderungen an gelebte Prozesse (das "was") und beschreibt die konkreten, gelebten Prozesse (das "wie"). Dieser Typ ist eine Mischung aus Ist-Beschreibung und normativer Vorgabe. Je nach Standardisierungsgrad werden verschiedene Entwicklungsstufen vergeben. Unternehmen können sich diese Entwicklungsstufen von externen Stellen zertifizieren lassen. Norm ISO/IEC 12207 Capability Maturity Model (CMM) Capability Maturity Model Integration (CMMI) Softwareentwicklungs-Philosophie entspricht einer Programmierer-Philosophie, einem bestimmten Ansatz, wie Software nach Ansicht der Proponenten am besten entwickelt werden sollte. Diese Philosophien beinhalten sehr oft auch Prozesselemente und werden daher ebenfalls als Prozessmodell bezeichnet. Extreme Programming Prototyping (Softwareentwicklung) Rational Unified Process und weiteres… Inf(21) WS 10/11

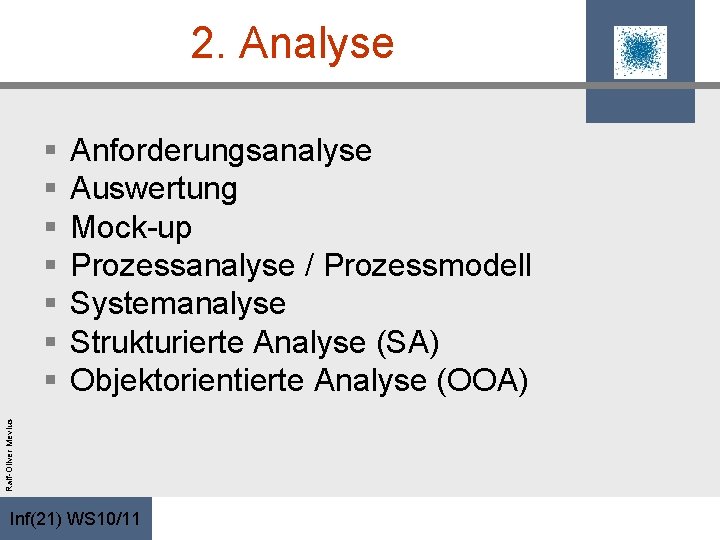

2. Analyse Anforderungsanalyse Auswertung Mock-up Prozessanalyse / Prozessmodell Systemanalyse Strukturierte Analyse (SA) Objektorientierte Analyse (OOA) Ralf-Oliver Mevius § § § § Inf(21) WS 10/11

Ralf-Oliver Mevius 2. Analyse - Anforderungsanalyse § Das ingenieurmäßige Erheben der Anforderungen (englisch requirements engineering) ist ein Teil des Software- und Systementwicklungsprozesses. Ziel ist es, die Anforderungen des Auftraggebers an das zu entwickelnde System (oft ein Anwendungsprogramm) zu ermitteln und zu verwalten. Inf(21) WS 10/11

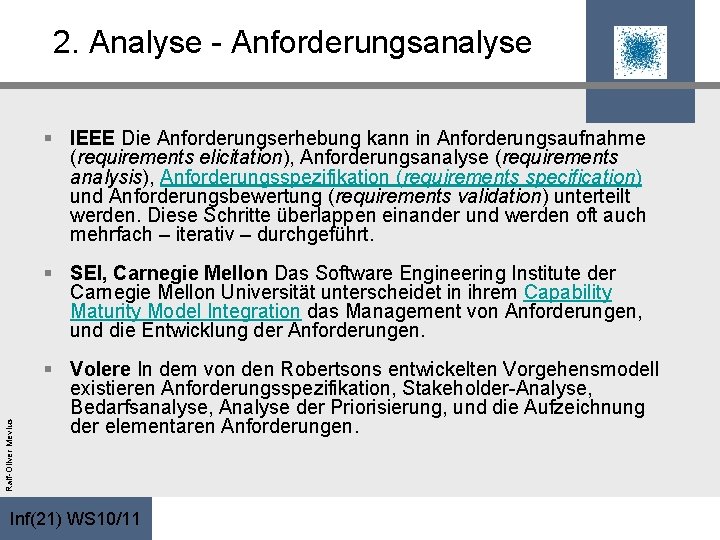

2. Analyse - Anforderungsanalyse § IEEE Die Anforderungserhebung kann in Anforderungsaufnahme (requirements elicitation), Anforderungsanalyse (requirements analysis), Anforderungsspezifikation (requirements specification) und Anforderungsbewertung (requirements validation) unterteilt werden. Diese Schritte überlappen einander und werden oft auch mehrfach – iterativ – durchgeführt. Ralf-Oliver Mevius § SEI, Carnegie Mellon Das Software Engineering Institute der Carnegie Mellon Universität unterscheidet in ihrem Capability Maturity Model Integration das Management von Anforderungen, und die Entwicklung der Anforderungen. § Volere In dem von den Robertsons entwickelten Vorgehensmodell existieren Anforderungsspezifikation, Stakeholder-Analyse, Bedarfsanalyse, Analyse der Priorisierung, und die Aufzeichnung der elementaren Anforderungen. Inf(21) WS 10/11

2. Analyse - Anforderungsanalyse Ralf-Oliver Mevius § § § Sammeln, Analysieren Beim Sammeln der Anforderungen (engl. elicitation) ist der Übersetzungsprozess zwischen Fachseite und Entwickler von besonderer Bedeutung. Folgende Kriterien sind zu erfüllen: § vollständig - alle Anforderungen des Kunden müssen explizit beschrieben sein, es darf keine impliziten Annahmen des Kunden über das zu entwickelnde System geben. § eindeutig definiert / abgegrenzt - präzise Definitionen helfen, Missverständnisse zwischen Entwickler und Auftraggeber zu vermeiden. § verständlich beschrieben - damit sowohl der Auftraggeber als auch der Entwickler mit vertretbarem Aufwand die gesamte Anforderung lesen und verstehen können. § atomar - es darf nur eine Anforderung pro Abschnitt oder Satz beschrieben sein. Das Kriterium für ein "Atom" sollte die Entscheidbarkeit einer Anforderung sein. § identifizierbar - jede Anforderung muss eindeutig identifizierbar sein (z. B. über eine Kennung oder Nummer). § einheitlich dokumentiert - die Anforderungen und ihre Quellen sollten nicht in unterschiedlichen Dokumenten stehen oder unterschiedliche Strukturen haben. § notwendig - gesetzliche Vorschriften sind unabdingbar. § nachprüfbar - die Anforderungen sollten mit Abnahmekriterien verknüpft werden, damit bei der Abnahme geprüft werden kann, ob die Anforderungen erfüllt wurden (Ableitung von Testfällen aus den Abnahmekriterien). § rück- und vorwärtsverfolgbar - damit einerseits erkennbar ist, ob jede Anforderung vollständig erfüllt wurde und andererseits für jede implementierte Funktionalität erkennbar ist, aus welcher Anforderung sie resultiert, also nicht Überflüssiges entwickelt wird. § Konsistenz - Konsistenz beschreibt den Grad, in dem die definierten Anforderungen untereinander widerspruchsfrei sind. Das Ergebnis der Anforderungsaufnahme ist das Lastenheft. Inf(21) WS 10/11

2. Analyse - Anforderungsanalyse § Strukturierung und Abstimmung § Nach der Erfassung muss eine Strukturierung und Klassifizierung der Anforderungen vorgenommen werden. Damit erreicht man, dass die Anforderungen übersichtlicher werden. Dies wiederum erhöht das Verständnis von den Beziehungen zwischen den Anforderungen. Kriterien sind hierbei: § abhängig - Anforderungen müssen daraufhin überprüft werden, ob sie sich nur gemeinsam realisieren lassen oder ob eine Anforderung die Voraussetzung für eine andere ist. § zusammengehörig - Anforderungen, die fachlich-logisch zusammengehören, sollten nicht allein realisiert werden. § rollenbezogen - jede Benutzergruppe hat ihre eigene Sicht auf die Anforderungen, die damit unterstützt werden soll. § Weitere Strukturierungsmöglichkeiten sind Ralf-Oliver Mevius § Funktionale und nichtfunktionale Anforderungen § Fachlich motivierte (fachliche und technische) und technisch motivierte (nur technische) Anforderungen. § Die so strukturierten Anforderungen müssen dann zwischen Kunde und Entwickler abgestimmt werden. Diese Abstimmung kann gegebenenfalls zu einem iterativen Prozess werden, der zur Verfeinerung der Anforderungen führt. Inf(21) WS 10/11

2. Analyse - Anforderungsanalyse Ralf-Oliver Mevius § Prüfung und Bewertung § Nach der Strukturierung, zum Teil auch parallel dazu, erfolgt die Qualitätssicherung der Anforderungen nach diesen Qualitätsmerkmalen: § korrekt - die Anforderungen müssen insbesondere widerspruchsfrei sein. § machbar - die Anforderung muss realisierbar sein. § notwendig - was nicht vom Auftraggeber gefordert wird, ist keine Anforderung. § priorisiert - es muss erkennbar sein, welche Anforderungen am wichtigsten sind. Ziel der Priorisierung ist es, häufig benötigte Funktionen vor den weniger häufig benötigten bereitzustellen. Man erreicht es über eine Quantifizierung der Funktionszweige. § nutzbar, nützlich - auch bei teilweiser Realisierung soll bereits ein produktives System entstehen. § benutzerfreundlich - die Benutzerfreundlichkeit des Systems muss sichergestellt sein. § Das Ergebnis der Prüfung stellt die Basis für das Pflichtenheft dar. Inf(21) WS 10/11

Ralf-Oliver Mevius 2. Analyse - Anforderungsanalyse § Requirements Management (RM, deutsch „Anforderungsmanagement“) umfasst Maßnahmen zur Steuerung, Kontrolle und Verwaltung von Anforderungen. Dazu gehört auch das verwalten von Änderungen der Requirements und deren Auswirkung auf abhängige Lieferergebnisse. Inf(21) WS 10/11

2. Analyse - Auswertung § § § Ralf-Oliver Mevius § § Auswertung (engl. evaluation als Beschreibung, Analyse und Bewertung) bezeichnet in der Informatik den Vorgang, der einem Ausdruck (eventuell in einem gegebenen Kontext von Variablenbindungen) einen Wert zuordnet. Programmiersprachen sind nach ihrer Auswertungsstrategie unterscheidbar: Bei strenger Auswertung oder strikter Auswertung (engl. eager bzw. strict evaluation) werden Ausdrücke sofort ausgewertet. Z. B. bei der Berechnung einer Funktion werden bei strikter Auswertung erst die Argumentausdrücke ausgewertet, bevor der Funktionsrumpf ausgewertet wird. Dem gegenüber steht die Bedarfsauswertung oder verzögerte Auswertung (engl. lazy evaluation), bei der Ausdrücke erst ausgewertet werden, wenn deren Wert in einer Berechnung benötigt wird. Dadurch lassen sich z. B. unendlich große Datenstrukturen (z. B. die Liste aller natürlicher Zahlen, die Liste aller Primzahlen, usw. ) definieren und bestimmte Algorithmen vereinfachen sich. Diese Datenstrukturen bezeichnet man als Ströme (engl. streams). Manche Berechnungen lassen sich mit strenger Auswertung, andere mit Bedarfsauswertung effizienter ausführen. Bei der Auswertung von Funktionen mit mehreren Argumenten, besteht ein weiterer Freiheitsgrad darin, in welcher Reihenfolge die Argumente ausgewertet werden. In der Theoretischen Informatik (Lambda-Kalkül) wird formal gezeigt, dass die Reihenfolge der Auswertung keine Rolle spielt, was den berechneten Wert eines Ausdrucks angeht, so er denn ausgewertet werden kann; siehe auch Currying bzw. Schönfinkeln. Die Anwendung der Funktion (bzw. Funktionsdefinition) auf ihre Argumente bezeichnet man auch als Applikation. Eng verwandt mit dem Begriff der Auswertung ist der Begriff der Semantik, das ist eine Abbildung, die einem Programm (meistens ein Programmtext bzw. Quellcode) seine berechenbare Funktion zuordnet. Dieses stimmt mit der umgangssprachlichen Deutung des Begriffs Semantik als Bedeutungszuordnung gut überein. Inf(21) WS 10/11

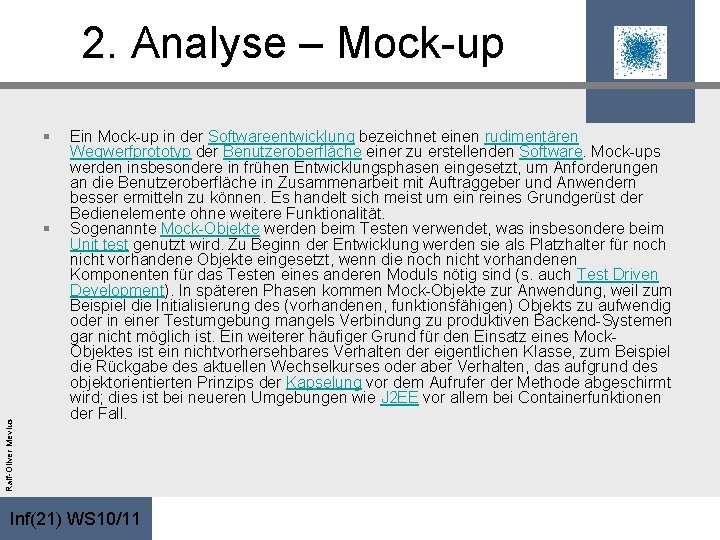

2. Analyse – Mock-up § Ralf-Oliver Mevius § Ein Mock-up in der Softwareentwicklung bezeichnet einen rudimentären Wegwerfprototyp der Benutzeroberfläche einer zu erstellenden Software. Mock-ups werden insbesondere in frühen Entwicklungsphasen eingesetzt, um Anforderungen an die Benutzeroberfläche in Zusammenarbeit mit Auftraggeber und Anwendern besser ermitteln zu können. Es handelt sich meist um ein reines Grundgerüst der Bedienelemente ohne weitere Funktionalität. Sogenannte Mock-Objekte werden beim Testen verwendet, was insbesondere beim Unit test genutzt wird. Zu Beginn der Entwicklung werden sie als Platzhalter für noch nicht vorhandene Objekte eingesetzt, wenn die noch nicht vorhandenen Komponenten für das Testen eines anderen Moduls nötig sind (s. auch Test Driven Development). In späteren Phasen kommen Mock-Objekte zur Anwendung, weil zum Beispiel die Initialisierung des (vorhandenen, funktionsfähigen) Objekts zu aufwendig oder in einer Testumgebung mangels Verbindung zu produktiven Backend-Systemen gar nicht möglich ist. Ein weiterer häufiger Grund für den Einsatz eines Mock. Objektes ist ein nichtvorhersehbares Verhalten der eigentlichen Klasse, zum Beispiel die Rückgabe des aktuellen Wechselkurses oder aber Verhalten, das aufgrund des objektorientierten Prinzips der Kapselung vor dem Aufrufer der Methode abgeschirmt wird; dies ist bei neueren Umgebungen wie J 2 EE vor allem bei Containerfunktionen der Fall. Inf(21) WS 10/11

2. Analyse - Prozessanalyse § § § Ralf-Oliver Mevius § § § Als Prozessanalyse bezeichnet man die systematische Untersuchung von Geschäftsprozessen (lat. procedere = voranschreiten) und die Zerlegung in seine Einzelteile, um Schwachstellen und Verbesserungspotentiale zu erkennen. (vgl. Oberbegriff Analyse) Die Prozessanalyse versucht durch das Zerlegen eines Vorgangs (vgl. Top-down-Methode) in seine Einzelschritte einen eventuell aufgetretenen Fehler oder Ungereimtheiten in dem Gesamtprozess sichtbar und Fehlerkorrekturen oder Verbesserungen möglich zu machen. Hierdurch kann man Vereinheitlichungen in Standardprozessen erlangen und eine gruppenübergreifende Synchronisation erreichen. Besonders im Qualitätsmanagement ist es unabdingbar, bei auftretenden Fehlern möglichst schnell deren Ursache(n) zu entdecken und Abstellmaßnahmen einzuleiten. Dieser kontinuierliche Verbesserungsprozess (KVP) trägt dazu bei, auch bei verwandten Prozessen schnell und effizient einzugreifen, da Teilprozesse ähnlich oder gleich sein können. Prozessorientiertes Denken und Handeln ist ein wichtiger Bestandteil der modernen Marktwirtschaft. Nur so kann man innerhalb eines kurzen Zeitraums flexibel agieren anstatt nur zu reagieren (Fehlervermeidung vor Fehlerbeseitigung). Durch das vorausschauende Handeln können Probleme meist schon im Vorfeld gelöst werden. Die genaue Beschreibung von Prozessen ist hierbei genauso wichtig wie ihre ständige Pflege und Kontrolle. Durch das Versehen von Prozessen mit Informationen wird darüber hinaus auch das Auffinden von Schlüsselindikatoren erleichtert, die das Bewerten eines Prozesses zulassen. Durchführung der Prozessanalyse. Die Prozessanalyse wird in zwei Schritten durchgeführt: 1. Istaufnahme der bestehenden Organisation Hierfür werden Organisations- und Arbeitsunterlagen ausgewertet und gegebenenfalls Mitarbeiterinterviews durchgeführt. 2. Istanalyse der Prozesse Folgende Methoden werden zum Beispiel eingesetzt: Benchmarking Schwachstellenanalyse Workflowanalyse Checklistentechnik Referenzanalyse Vorgangskettenanalyse Inf(21) WS 10/11

2. Analyse - Prozessmodell § § § Ralf-Oliver Mevius § Ein Vorgehensmodell zur Softwareentwicklung (auch Prozessmodell) ist ein für die Softwareentwicklung angepasstes Vorgehensmodell. Es dient dazu, die Softwareentwicklung übersichtlicher zu gestalten und in der Komplexität beherrschbar zu machen. Entwicklungsplan Da komplexe Software nur schwer zu erstellen und zu warten ist, bedienen sich Softwareentwickler eines Planes zur Entwicklung von Software. Dieser Plan (das Vorgehensmodell) unterteilt den Entwicklungsprozess in überschaubare, zeitlich und inhaltlich begrenzte Phasen. Die Software wird somit Schritt für Schritt fertiggestellt. Vorgehensmodelle spalten einzelne Aktivitäten auf verschiedene Phasen im Entwicklungsprozess auf und diese werden dann – u. U. mit geringen Modifikationen – einmal (z. B. Wasserfallmodell) oder mehrmals durchlaufen (z. B. Spiralmodell). Bei mehrmaligen Durchläufen erfolgt eine iterative (d. h. wiederholte) Verfeinerung der einzelnen Softwarekomponenten. Um die optimalen Vorgehensmodelle herrscht Uneinigkeit. In der Regel trifft aber zu, dass die Betrachtungsweise umso weniger mit der Praxis der Programmierung zu tun hat, je statischer und eindimensionaler sie ist. Vorgehensmodelle unterscheiden sich wesentlich in ihrem Detaillierungsgrad. Es sind OOTC-Approach, Rational Unified Process, Rapid Application Development etc. detailliert ausgearbeitete Vorgehensweisen, die den an der Entwicklung Beteiligten konkrete Arbeitsanweisungen an die Hand geben. Das V-Modell nimmt diesbezüglich übrigens eine Zwitterstellung ein: Es ist sowohl ein Prinzip (jeder Stufe der Entwicklung entspricht eine Testphase) als auch (wie zumeist gebräuchlich) ein detailliertes Modell. Die Agile Softwareentwicklung beschäftigt sich mit Methoden, die den Entwickler kreativ arbeiten und Verwaltungsaspekte zurücktreten lassen. Alternative Softwaretechnologien (Universal Application, Software Fabric u. ä. ) verfolgen Ansätze, welche die konventionelle Vorgehensweise von Softwareentwurf und anschließender Programmierung grundsätzlich in Frage stellen, indem vorgefertigte universalisierte Software per Konfiguration an die jeweiligen Anforderungen angepasst wird. Es gibt verschiedene Bewertungsverfahren für den Softwareprozess, u. a. das Capability Maturity Model (Integration) oder "Spice". Inf(21) WS 10/11

2. Analyse - Prozessmodell § § § Ralf-Oliver Mevius § § § § Typen von Vorgehensmodellen Es gibt drei unterschiedliche Typen von Vorgehensmodellen: Software-Entwicklungsprozesse dienen zur Steuerung einer Softwareentwicklung von der Konzeption bis zum Einsatz im Echtbetrieb inklusive der im Echtbetrieb anfallenden Änderungen einer Software. Eines der ältesten Modelle ist das Wasserfallmodell, das eine starre Abfolge der einzelnen Phasen annimmt. Weiterentwicklungen wie das Spiralmodell sehen hingegen Iterationen vor, d. h. ein und derselbe Arbeitsschritt (z. B. die Analyse) wird mehrmals durchlaufen und die Ergebnisse des Arbeitsschrittes pro Durchlauf verfeinert und verbessert). siehe auch: Liste von Softwareentwicklungsprozessen Software-Lebenszyklusmanagement erweitert die Phasen über den gesamten Lebenszyklus einer Software. Das Vorgehensmodell definiert die Anforderungen an gelebte Prozesse (das "was") und beschreibt die konkreten, gelebten Prozesse (das "wie"). Dieser Typ ist eine Mischung aus Ist-Beschreibung und normativer Vorgabe. Je nach Standardisierungsgrad werden verschiedene Entwicklungsstufen vergeben. Unternehmen können sich diese Entwicklungsstufen von externen Stellen zertifizieren lassen. Norm ISO/IEC 12207 Capability Maturity Model (CMM) Capability Maturity Model Integration (CMMI) Softwareentwicklungs-Philosophie entspricht einer Programmierer-Philosophie, einem bestimmten Ansatz, wie Software nach Ansicht der Proponenten am besten entwickelt werden sollte. Diese Philosophien beinhalten sehr oft auch Prozesselemente und werden daher ebenfalls als Prozessmodell bezeichnet. Extreme Programming Prototyping (Softwareentwicklung) Rational Unified Process Inf(21) WS 10/11

Ralf-Oliver Mevius 2. Analyse – Systemanalyse § Die Systemanalyse ist eine praktisch anwendbare Methode der Systemtheorie. Dabei konstruiert der Betrachter des Systems ein Modell eines bereits existierenden oder geplanten Systems zunächst als Black Box und verfeinert dieses im weiteren Verlauf. Dabei hat der Bearbeiter eine Auswahl bezüglich der relevanten Elemente und Beziehungen des Systems zu treffen. Das erstellte Modell ist immer ein begrenztes, reduziertes, abstrahiertes Abbild der Wirklichkeit, mit dessen Hilfe Aussagen über vergangene und zukünftige Entwicklungen und Verhaltensweisen des Systems in bestimmten Szenarien gemacht werden sollen. Der Vorgang ist auf nahezu jedes System anwendbar, einschließlich Physik, Biologie, Demographie, Wirtschaft, Geographie, Technik und Informatik. Inf(21) WS 10/11

Ralf-Oliver Mevius 2. Analyse – Systemanalyse § Was ist Systemanalyse? § Der ganzheitliche Ansatz Systemanalyse ist ein iterativer, heuristischer und rückgekoppelter Prozess der durch die Dimensionen: Organisation, Technologie und Motivation gekennzeichnet werden kann. § Arbeitsschritte einer Systemanalyse § Festlegen der Systemgrenzen zur Unterscheidung von System und Umwelt. § Feststellen derjenigen Systemelemente, die für die Fragestellung als relevant betrachtet werden. § Feststellen derjenigen Beziehungen zwischen den Systemelementen, die für die Fragestellung als relevant betrachtet werden. § Feststellen der Systemeigenschaften auf der Makroebene. § Feststellen der Beziehungen des Systems zur Umwelt bzw. zu anderen Systemen, wenn von der Betrachtung des Systems als isoliertes oder geschlossenes System zum offenen System übergegangen wird. Inf(21) WS 10/11

2. Analyse – Systemanalyse § § § § Darstellung der Analyseergebnisse: qualitativ: Concept-Map, Flussdiagramm, Wirkungsdiagramme halbquantitativ: Pfeildiagramm (je-desto-Beziehungen) quantitativ: x-y-, x-t-Diagramme u. a. , mathematische Gleichungssysteme Für die Systemanalyse werden formale Methoden und graphische Methoden eingesetzt. Edwards behilft sich in seinem Werk mit den folgenden Elementen, um damit diverse Muster. Systeme darzustellen: DFD (Data Flow Diagramm) § STD (State Transition Diagram) § ERD (Entity Relationship Diagram) § ESTD (Entity State Diagram) § Weiterhin benennt er noch die folgenden theoretisch möglichen Kombinationen, die aber praktisch nur sehr begrenzt zweckdienlich sind: Zuordnung zwischen Datenstromdarstellung und Datenspeichern (zur Verifikation). Zeitliche Veränderung der Datenverarbeitung durch Steuersignale (zur Funktionskontrolle). Die Herleitung von Zuständen („States“) durch Ereignisse („Events“) und umgekehrt ist möglich. Eine ständige Begrenzung auf eine für die jeweilige Detailierungsebene sinnvolle Elementmenge ist nötig um zu einem tauglichen, sprich durchschaubaren und damit brauchbaren Ergebnis zu kommen. Die Darstellung unterscheidet zwischen Steuerströmen, Datenströmen, Augenblicksereignissen und physikalischen Strömen von Materie oder Energie. Ralf-Oliver Mevius § § Datenflussdiagramm, stellt die Verarbeitung und Speicherung der Datenströme dar. § Zustandsübergangsdiagramm, zeigt zeitliches Verhalten. § Gegenstands-Beziehungs-Diagramm, stellt Datenverknüpfungen zueinander dar. § Gegenstands-Zustands-Diagramm, als Mischform aus STD und ERD. Zeigt Statusänderungen in Abhängigkeit von zeitlichen Ereignissen. Inf(21) WS 10/11

2. Analyse – Strukturierte Analyse (SA) Ralf-Oliver Mevius § Die Strukturierte Analyse (SA) ist eine hauptsächlich von Tom De. Marco entwickelte Methode zur Erstellung einer formalen Systembeschreibung im Rahmen der Softwareentwicklung. Sie wird während der Analysephase eines Software-Projekts eingesetzt. Strukturiertes Design verfeinert die Ergebnisse der SA soweit, dass sie dann umgesetzt werden können. Sie ist eine Methode der Systemanalyse. § Das Ergebnis der Strukturierten Analyse ist ein hierarchisch gegliedertes technisches Anforderungsdokument für das Systemverhalten. Die Strukturierte Analyse ist eine graphische Analysemethode, die mit Hilfe eines Top-Down-Vorgehens ein komplexes System in immer einfachere Funktionen bzw. Prozesse aufteilt und gleichzeitig eine Datenflussmodellierung durchführt. In ihrer Grundform ist die SA eine statische Analyse, die jedoch später um Methoden für dynamische Analysen erweitert wurde. Inf(21) WS 10/11

2. Analyse – Strukturierte Analyse (SA) § § § Ralf-Oliver Mevius § § § Strukturierte Analyse In der Strukturierten Analyse werden folgenden Elemente verwendet: Kontextdiagramm (engl. Context-Diagram): Dieses Diagramm ist die Wurzel des Analyse-Baums. Es grenzt das System von seiner Umwelt ab und definiert damit, welche Aspekte von der Analyse betrachtet werden und welche nicht. Datenflussdiagramm (engl. Data Flow Diagram, kurz DFD): Ein DFD visualisiert in welche Teilprozesse sich der auf dem DFD dargestellte Prozess aufteilt und wie die Verwendung der Daten in diesem Prozess abläuft. Minispezifikation (engl. Mini-Specification): Die Mini-Spec ist eine formale Beschreibung eines im Rahmen der Analyse nicht mehr weiter geteilten Elementarprozesses. Die Beschreibung erfolgt mit Hilfe eines Pseudocodes, der nicht genormt ist und sich im Regelfall an der später verwendeten Programmiersprache orientiert. Weitere Möglichkeiten der Beschreibung sind Entscheidungstabellen und Entscheidungsbäume. Datenwörterbuch (engl. Data Dictionary, kurz DD): Eine Sammlung aller Datendefinitionen, die in der Analyse verwendet werden. Die ersten beiden Diagramme verwenden folgende grafischen Elemente: Datenfluss, dargestellt als ein Pfeil Daten, Beschriftung am Pfeil Speicher, zwei parallele waagerechte Linien, dazwischen der Name des Speichers Teil- und Elementarprozesse, Kreis mit dem Namen und der Nummer des Teilprozesses in dem Kreis Externe Datenempfänger/sender (nur auf dem Kontextdiagramm), Viereck mit eingeschlossenem Namen Inf(21) WS 10/11

Ralf-Oliver Mevius 2. Analyse – Strukturierte Analyse (SA) § Strukturierte Real-Time-Analyse (RT) Die Strukturierte Real-Time-Analyse erweitert die normale strukturierte Analyse um eine Echtzeitkomponente. Erreicht wird dies durch die Festlegung des Verhaltens der Prozessschicht unter allen möglichen externen und internen Bedingungen und Betriebsarten. Entworfen wurde das System von Imtiaz A. Pirbhai und Derek J. Hatley. Inf(21) WS 10/11

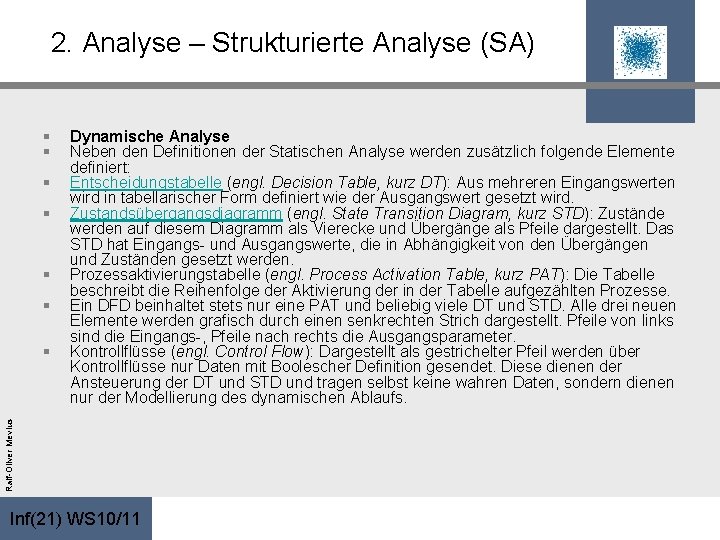

2. Analyse – Strukturierte Analyse (SA) § § § Ralf-Oliver Mevius § Dynamische Analyse Neben den Definitionen der Statischen Analyse werden zusätzlich folgende Elemente definiert: Entscheidungstabelle (engl. Decision Table, kurz DT): Aus mehreren Eingangswerten wird in tabellarischer Form definiert wie der Ausgangswert gesetzt wird. Zustandsübergangsdiagramm (engl. State Transition Diagram, kurz STD): Zustände werden auf diesem Diagramm als Vierecke und Übergänge als Pfeile dargestellt. Das STD hat Eingangs- und Ausgangswerte, die in Abhängigkeit von den Übergängen und Zuständen gesetzt werden. Prozessaktivierungstabelle (engl. Process Activation Table, kurz PAT): Die Tabelle beschreibt die Reihenfolge der Aktivierung der in der Tabelle aufgezählten Prozesse. Ein DFD beinhaltet stets nur eine PAT und beliebig viele DT und STD. Alle drei neuen Elemente werden grafisch durch einen senkrechten Strich dargestellt. Pfeile von links sind die Eingangs-, Pfeile nach rechts die Ausgangsparameter. Kontrollflüsse (engl. Control Flow): Dargestellt als gestrichelter Pfeil werden über Kontrollflüsse nur Daten mit Boolescher Definition gesendet. Diese dienen der Ansteuerung der DT und STD und tragen selbst keine wahren Daten, sondern dienen nur der Modellierung des dynamischen Ablaufs. Inf(21) WS 10/11

Ralf-Oliver Mevius 2. Analyse – Strukturierte Analyse (SA) § Verwendung in der Praxis § Eins der größten Softwareprojekte, die mit Hilfe der Strukturierten Analyse in Deutschland realisiert wurden, ist die Software für den Zentralrechner des Kampfflugzeugs Tornado. § Ansonsten ist die Strukturierte Analyse vielerorts durch die Unified Modeling Language abgelöst, wird aber noch in vielen Projekten eingesetzt. § Softwaretools § Innovator von MID § case/4/0 von micro. TOOL Inf(21) WS 10/11

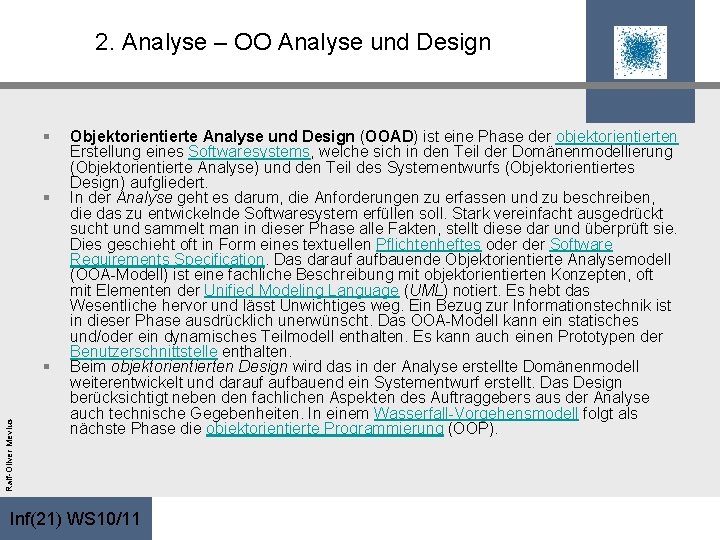

2. Analyse – OO Analyse und Design § § Ralf-Oliver Mevius § Objektorientierte Analyse und Design (OOAD) ist eine Phase der objektorientierten Erstellung eines Softwaresystems, welche sich in den Teil der Domänenmodellierung (Objektorientierte Analyse) und den Teil des Systementwurfs (Objektorientiertes Design) aufgliedert. In der Analyse geht es darum, die Anforderungen zu erfassen und zu beschreiben, die das zu entwickelnde Softwaresystem erfüllen soll. Stark vereinfacht ausgedrückt sucht und sammelt man in dieser Phase alle Fakten, stellt diese dar und überprüft sie. Dies geschieht oft in Form eines textuellen Pflichtenheftes oder Software Requirements Specification. Das darauf aufbauende Objektorientierte Analysemodell (OOA-Modell) ist eine fachliche Beschreibung mit objektorientierten Konzepten, oft mit Elementen der Unified Modeling Language (UML) notiert. Es hebt das Wesentliche hervor und lässt Unwichtiges weg. Ein Bezug zur Informationstechnik ist in dieser Phase ausdrücklich unerwünscht. Das OOA-Modell kann ein statisches und/oder ein dynamisches Teilmodell enthalten. Es kann auch einen Prototypen der Benutzerschnittstelle enthalten. Beim objektorientierten Design wird das in der Analyse erstellte Domänenmodell weiterentwickelt und darauf aufbauend ein Systementwurf erstellt. Das Design berücksichtigt neben den fachlichen Aspekten des Auftraggebers aus der Analyse auch technische Gegebenheiten. In einem Wasserfall-Vorgehensmodell folgt als nächste Phase die objektorientierte Programmierung (OOP). Inf(21) WS 10/11

2. Analyse – OO Analyse und Design § § § Ralf-Oliver Mevius § § Vorgehensmodelle Hauptartikel: Vorgehensmodell (Software) Mehrere Autoren und Hersteller kommerzieller Werkzeuge haben versucht, den Entwicklern durch die Beschreibung von Vorgehensmodellen eine Sammlung von Werkzeugen an die Hand zu geben, die dazu dienen soll, die Zusammenarbeit der an der Entwicklung Beteiligten zu verbessern, die Kommunikation mit dem Kunden zu verbessern, das Verständnis für den eigenen Entwurf zu vertiefen und die Dokumentation zu standardisieren. UML Der Erfolg stellte sich ein, als in der Firma Rational Software Corporation die drei dominanten Autoren James Rumbaugh, Grady Booch und Ivar Jacobson zusammen eine erste Version der vereinigten Modellierungssprache Unified Modeling Language (UML) erarbeiteten. Sie haben sich auf eine gemeinsame Notation zur Darstellung von Modellierungsergebnissen geeinigt. UML ist mittlerweile durch die Object Management Group (OMG) standardisiert und hat sich in der Praxis bewährt und durchgesetzt. Allerdings ist auch UML eher ein Werkzeugkasten als ein klares Vorgehensmodell. Inf(21) WS 10/11

3. Entwurf § Softwarearchitektur § Strukturiertes Design (SD) § Objektorientiertes Design (OOD) Ralf-Oliver Mevius § Unified Modeling Language (UML) § Fundamental Modeling Concepts (FMC) Inf(21) WS 10/11

3. Entwurf – Softwaerarchitektur § § Ralf-Oliver Mevius § § § Eine Softwarearchitektur beschreibt die grundlegenden Komponenten und deren Zusammenspiel innerhalb eines Softwaresystems. Eine Definition von Helmut Balzert beschreibt den Begriff als „eine strukturierte oder hierarchische Anordnung der Systemkomponenten sowie Beschreibung ihrer Beziehungen“ (Lit. : Balzert, S. 716). Die beschriebenen Komponenten bilden eine Zerlegung des Gesamtsystems, d. h. , jedes Softwareelement ist einer Architekturkomponente eindeutig zugeordnet. Die Softwarearchitektur ist zu unterscheiden vom Softwareentwurf. Während sich Entwurfsentscheidungen auf lokale Aspekte innerhalb des architektonischen Rahmens der Software beziehen, ist die Softwarearchitektur eine globale Eigenschaft des Gesamtsystems. Im Rahmen der Softwareentwicklung repräsentiert die Softwarearchitektur die früheste Softwaredesign-Entscheidung (Architekturentwurf). Sie wird wesentlich durch nicht-funktionale Eigenschaften wie Modifizierbarkeit, Wartbarkeit, Sicherheit oder Performance bestimmt. Eine einmal eingerichtete Softwarearchitektur ist später nur mit hohem Aufwand abänderbar. Die Entscheidung über ihr Design ist somit eine der kritischsten und wichtigsten Punkte im Entwicklungsprozess einer Software. Zur grafischen Visualisierung von Softwarearchitekturen werden unterschiedliche Methoden eingesetzt. Beispielsweise: Unified Modeling Language (UML) Fundamental Modeling Concepts (FMC) Mit der Bewertung von Softwarearchitekturen befasst sich die Softwarearchitekturbewertung. Beispiel [Bearbeiten] Eine Architekturbeschreibung umfasst etwa im Falle einer Web-Anwendung den Aufbau des Systems aus Datenbanken, Web-/ Application-Servern, E-Mail- und Cachesystemen − siehe etwa Wikipedia selbst − wobei häufig auch Diagramme (z. B. in der Unified Modeling Language) zum Einsatz kommen. Inf(21) WS 10/11

3. Entwurf – Strukturiertes Design § § Ralf-Oliver Mevius § § § Strukturiertes Design (SD) ist ein Entwurfsmuster in der Softwaretechnik nach Edward Yourdon und Larry Constantine, welches modulares Design unterstützt, um neben der reinen Funktionshierarchie auch die Wechselwirkungen von übergeordneten Modulen zu beschreiben. SD wird mit der Strukturierten Analyse (SA) in der Softwaretechnik verwendet. Das Strukturierte Design schlägt eine Brücke zwischen der technologieneutralen Analyse und der eigentlichen Implementierung. Im Strukturierten Design werden technische Randbedingungen eingebracht und die Grobstruktur des Systems aus technischer Sicht festgelegt. Es stellt damit die inhaltliche Planung der Implementierung dar. Die Methodik stellt mittels Strukturdiagrammen funktionale Module hierarchisch dar und zeigt dadurch die einzelnen Aufrufhierarchien der Module untereinander. Ein funktionales Modul besteht aus einer oder mehreren funktionalen Abstraktionen. Diese wiederum stellt eine der ersten Abstraktionsmechanismen dar und gruppiert mehrere zusammengehörende Programmbefehle zu Einheiten (Funktionen). Ein Beispiel wäre die Berechnung der Quadratwurzel sqrt(x). Der Benutzer muss keine Details über die Implementierung wissen, sondern wendet die Funktion nur an. Dafür benötigt er eine entsprechende Schnittstellenbeschreibung, die ebenso zum Strukturierten Entwurf gehört wie das Erstellen der Modulhierarchie. Ein Funktionales Modul besitzt kein internes Gedächtnis, das heißt es beinhaltet keine Daten (private Daten), die nur im Modul sichtbar sind. Es kann nur in globalen Daten Informationen hinterlegen (beispielsweise bei der Berechnung einer Zufallszahl). Spätere darauf aufbauende Methoden, wie das Modulare Design (MD), führen abstrakte Datentypen und Datenobjekte ein. Bei Banken, Versicherungen und im Embedded-Bereich finden noch viele Systementwicklungen mit strukturierten Methoden statt. Insbesondere im Bereich des m-Business werden oft Rechnersysteme verwendet, die über limitierte Ressourcen verfügen, für die eine objektorientierte Realisierung mit ihrem Overhead zu teuer ist. Weiterhin sind im Rahmen der Integration von bestehenden Anwendungen im Rahmen von EAI oft Teilsysteme zu realisieren, die nicht mit objektorientierten Sprachen umgesetzt werden können. Daher würden objektorientierte Analyse und Design falsche Implementierungsvorbereitungen darstellen. Funktionsorientierte Methode Aufgaben werden top-down in Teilaufgaben zerlegt und dann diese auf die Module abgebildet (Prinzip der Modularisierung). Beschreibungsmittel sind Strukturdiagramme in denen die Module und die Verbindungen zwischen Modulen dargestellt werden. Beispiel [Bearbeiten] Menü Kundenverwaltung wird unterteilt in Formular Kunde und Bericht Kunde. Formular Kunde wird erneut unterteilt in Aktualisieren und Umsatzrabatt, Bericht Kunde in Seitenansicht und Drucken. Inf(21) WS 10/11

3. Entwurf – OO Design § § Ralf-Oliver Mevius § Objektorientierte Analyse und Design (OOAD) ist eine Phase der objektorientierten Erstellung eines Softwaresystems, welche sich in den Teil der Domänenmodellierung (Objektorientierte Analyse) und den Teil des Systementwurfs (Objektorientiertes Design) aufgliedert. In der Analyse geht es darum, die Anforderungen zu erfassen und zu beschreiben, die das zu entwickelnde Softwaresystem erfüllen soll. Stark vereinfacht ausgedrückt sucht und sammelt man in dieser Phase alle Fakten, stellt diese dar und überprüft sie. Dies geschieht oft in Form eines textuellen Pflichtenheftes oder Software Requirements Specification. Das darauf aufbauende Objektorientierte Analysemodell (OOA-Modell) ist eine fachliche Beschreibung mit objektorientierten Konzepten, oft mit Elementen der Unified Modeling Language (UML) notiert. Es hebt das Wesentliche hervor und lässt Unwichtiges weg. Ein Bezug zur Informationstechnik ist in dieser Phase ausdrücklich unerwünscht. Das OOA-Modell kann ein statisches und/oder ein dynamisches Teilmodell enthalten. Es kann auch einen Prototypen der Benutzerschnittstelle enthalten. Beim objektorientierten Design wird das in der Analyse erstellte Domänenmodell weiterentwickelt und darauf aufbauend ein Systementwurf erstellt. Das Design berücksichtigt neben den fachlichen Aspekten des Auftraggebers aus der Analyse auch technische Gegebenheiten. In einem Wasserfall-Vorgehensmodell folgt als nächste Phase die objektorientierte Programmierung (OOP). Inf(21) WS 10/11

3. Entwurf - UML § § § Ralf-Oliver Mevius § § § Die Unified Modeling Language (UML, engl. Vereinheitlichte Modellierungs-Sprache) ist eine von der Object Management Group (OMG) entwickelte und standardisierte Sprache für die Modellierung von Software und anderen Systemen. Im Sinne einer Sprache definiert die UML dabei Bezeichner für die meisten Begriffe, die für die Modellierung wichtig sind, und legt mögliche Beziehungen zwischen diesen Begriffen fest. Die UML definiert weiter grafische Notationen für diese Begriffe und für Modelle von statischen Strukturen und von dynamischen Abläufen, die man mit diesen Begriffen formulieren kann. Die UML ist heute eine der dominierenden Sprachen für die Modellierung von betrieblichen Anwendungssystemen (Softwaresystemen). Der erste Kontakt zur UML besteht häufig darin, dass Diagramme der UML im Rahmen von Softwareprojekten zu erstellen, zu verstehen oder zu beurteilen sind: Projektauftraggeber und Fachvertreter prüfen und bestätigen zum Beispiel Anforderungen an ein System, die Wirtschaftsanalytiker in Anwendungsfalldiagrammen der UML festgehalten haben. Softwareentwickler realisieren Arbeitsabläufe, die Wirtschaftsanalytiker in Zusammenarbeit mit Fachvertretern in Aktivitätsdiagrammen beschrieben haben. Systemingenieure installieren und betreiben Softwaresysteme basierend auf einem Installationsplan, der als Verteilungsdiagramm vorliegt. Die graphische Notation ist jedoch nur ein Aspekt, der durch die UML geregelt wird. Die UML legt in erster Linie fest, mit welchen Begriffen und welchen Beziehungen zwischen diesen Begriffen sogenannte Modelle spezifiziert werden – Diagramme der UML zeigen nur eine graphische Sicht auf Ausschnitte dieser Modelle. Die UML schlägt weiter ein Format vor, in dem Modelle und Diagramme zwischen Werkzeugen ausgetauscht werden können. Ein Vorgehensmodell, welches die UML anwendet, kann wegen der strengen Formalisierung kein agiler Prozess sein. … Inf(21) WS 10/11

Ralf-Oliver Mevius 3. Entwurf – Fundamental Modeling Concepts § Fundamental Modeling Concepts (FMC) ist eine semiformale Methodik zur Kommunikation über komplexe Softwaresysteme. § Seit Ende der 1970 er Jahre wurden ihre Grundlagen von Siegfried Wendt und seinen Mitarbeitern und Schülern an der Universität Kaiserslautern entwickelt. Am 1999 unter Leitung von Siegfried Wendt gegründeten Hasso. Plattner-Institut an der Universität Potsdam wurden diese Konzepte zunächst unter dem Namen SPIKES (Structured Plans for Improving Knowledge Transfer in Engineering of Systems) gelehrt, bevor sie im Jahre 2001 den Namen FMC (Fundamental Modeling Concepts) erhielten. § … Inf(21) WS 10/11

4. Programmierung § Normierte Programmierung § Strukturierte Programmierung § Objektorientierte Programmierung (OOP) Ralf-Oliver Mevius § Funktionale Programmierung Inf(21) WS 10/11

5. Validierung und Verifikation § Modultests (Low-Level-Test) § Integrationstests (Low-Level-Test) § Systemtests (High-Level-Test) Ralf-Oliver Mevius § Akzeptanztests (High-Level-Test) Inf(21) WS 10/11

Ralf-Oliver Mevius 6. Anforderungsmanagement Inf(21) WS 10/11

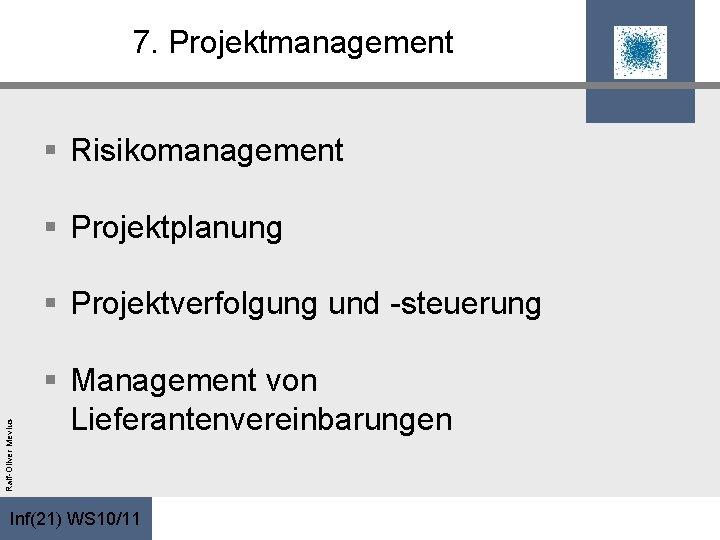

7. Projektmanagement § Risikomanagement § Projektplanung Ralf-Oliver Mevius § Projektverfolgung und -steuerung § Management von Lieferantenvereinbarungen Inf(21) WS 10/11

Ralf-Oliver Mevius 8. Qualitätsmanagement § Capability Maturity Model § Spice (Norm) (Software Process Improvement and Capability Determination) § Incident Management § Problem Management § Softwaremetrik (Messung von Softwareeigenschaften) § statische Analyse (Berechnung von Schwachstellen) § Softwareergonomie Inf(21) WS 10/11

9. Konfigurationsmanagement § Versionsverwaltung § Änderungsmanagement / Veränderungsmanagement Ralf-Oliver Mevius § Release Management § Application Management (ITIL) Inf(21) WS 10/11

10. Dokumentation § Software-Dokumentationswerkzeug § Systemdokumentation (Weiterentwicklung und Fehlerbehebung) § Betriebsdokumentation (Betreiber/Service) § § Bedienungsanleitung (Anwender) Ralf-Oliver Mevius § Geschäftsprozesse (Konzeptionierung der Weiterentwicklung) § Verfahrensdokumentation (Beschreibung rechtlich relevanter Softwareprozesse) Inf(21) WS 10/11
