Bab VI Perencanaan Struktur Beton Bertulang Beton dan

Bab VI Perencanaan Struktur Beton Bertulang

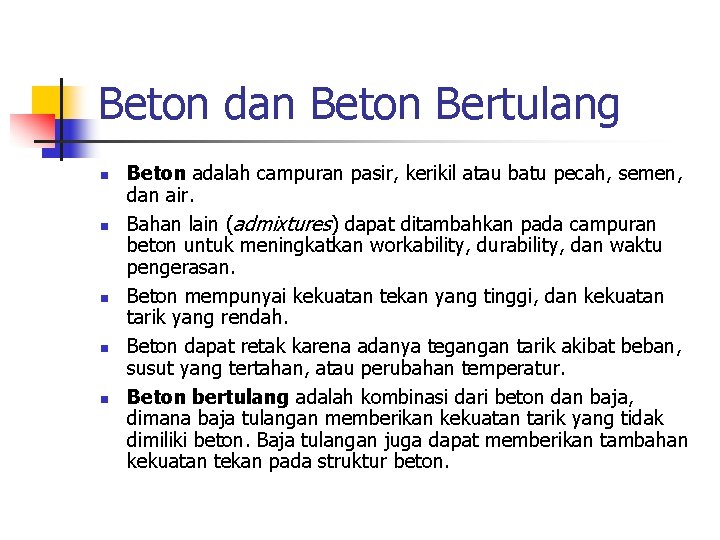

Beton dan Beton Bertulang n n n Beton adalah campuran pasir, kerikil atau batu pecah, semen, dan air. Bahan lain (admixtures) dapat ditambahkan pada campuran beton untuk meningkatkan workability, durability, dan waktu pengerasan. Beton mempunyai kekuatan tekan yang tinggi, dan kekuatan tarik yang rendah. Beton dapat retak karena adanya tegangan tarik akibat beban, susut yang tertahan, atau perubahan temperatur. Beton bertulang adalah kombinasi dari beton dan baja, dimana baja tulangan memberikan kekuatan tarik yang tidak dimiliki beton. Baja tulangan juga dapat memberikan tambahan kekuatan tekan pada struktur beton.

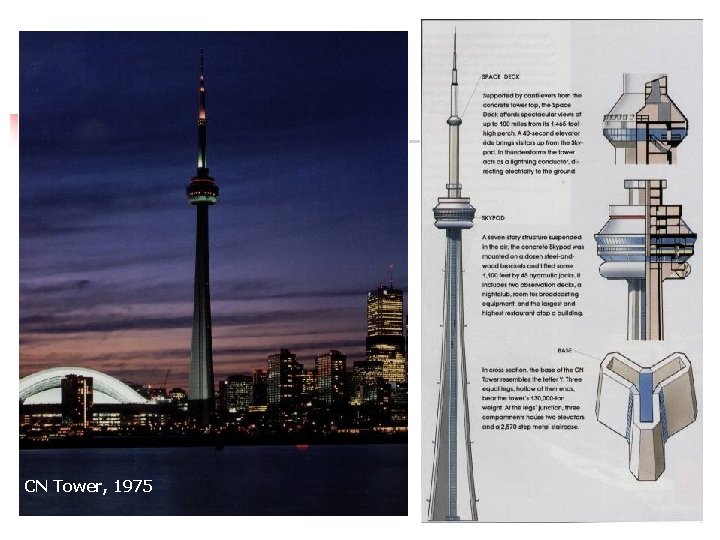

Towers CN Tower, 1975

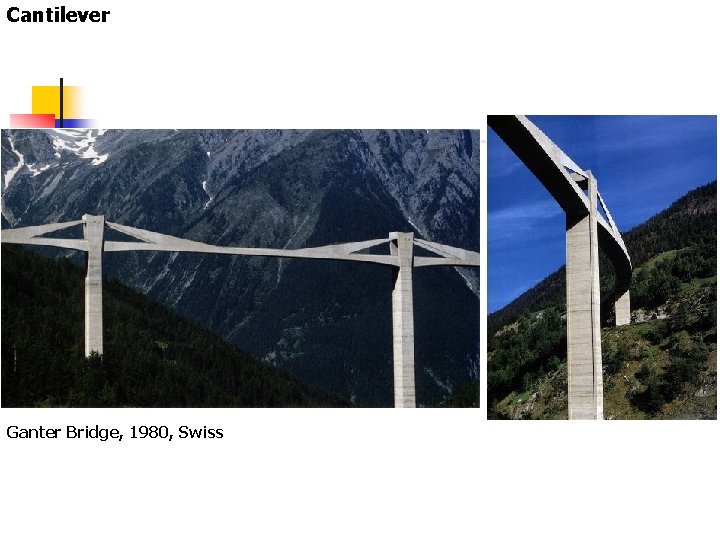

Cantilever Ganter Bridge, 1980, Swiss

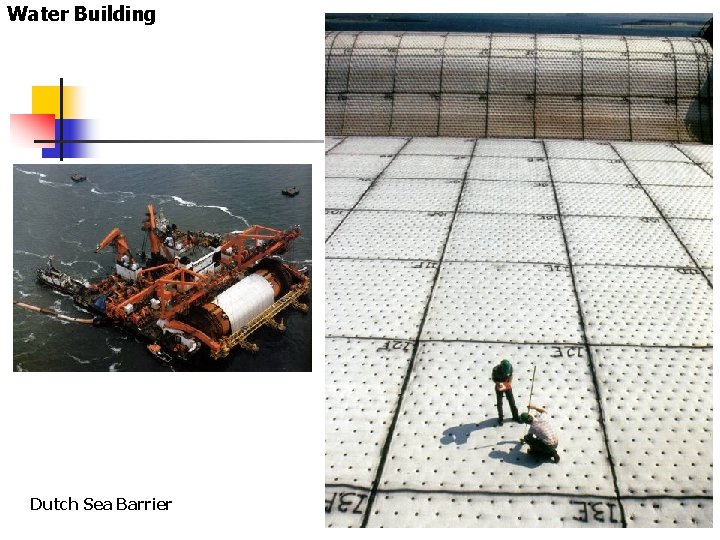

Water Building Dutch Sea Barrier

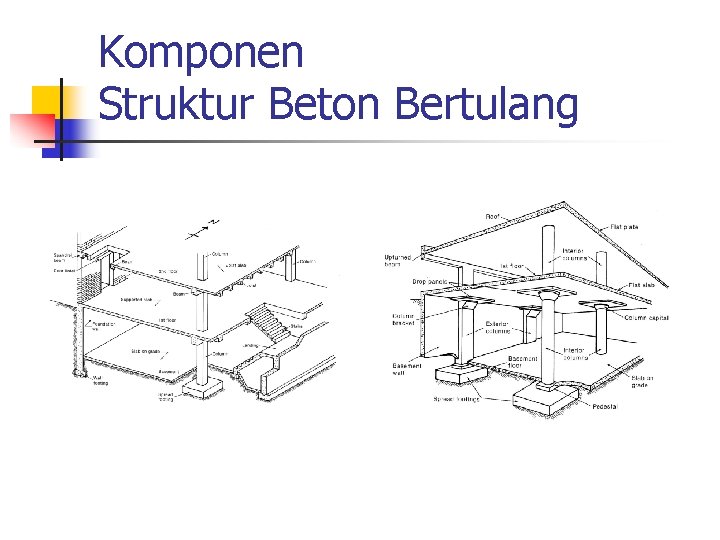

Komponen Struktur Beton Bertulang

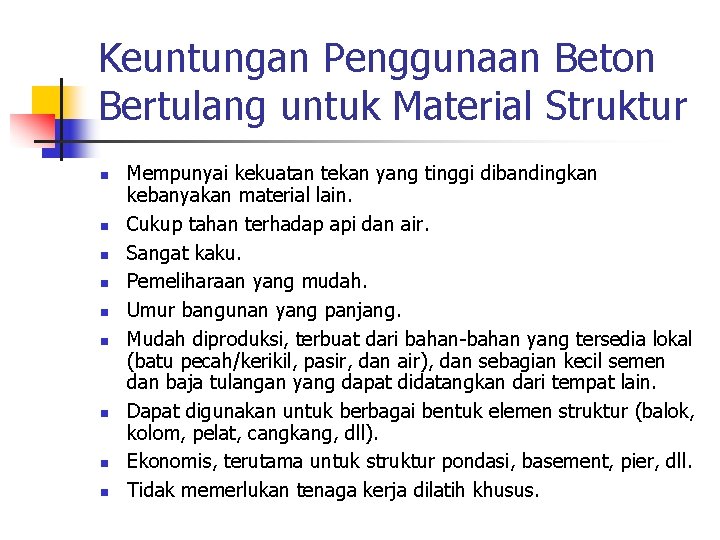

Keuntungan Penggunaan Beton Bertulang untuk Material Struktur n n n n n Mempunyai kekuatan tekan yang tinggi dibandingkan kebanyakan material lain. Cukup tahan terhadap api dan air. Sangat kaku. Pemeliharaan yang mudah. Umur bangunan yang panjang. Mudah diproduksi, terbuat dari bahan-bahan yang tersedia lokal (batu pecah/kerikil, pasir, dan air), dan sebagian kecil semen dan baja tulangan yang dapat didatangkan dari tempat lain. Dapat digunakan untuk berbagai bentuk elemen struktur (balok, kolom, pelat, cangkang, dll). Ekonomis, terutama untuk struktur pondasi, basement, pier, dll. Tidak memerlukan tenaga kerja dilatih khusus.

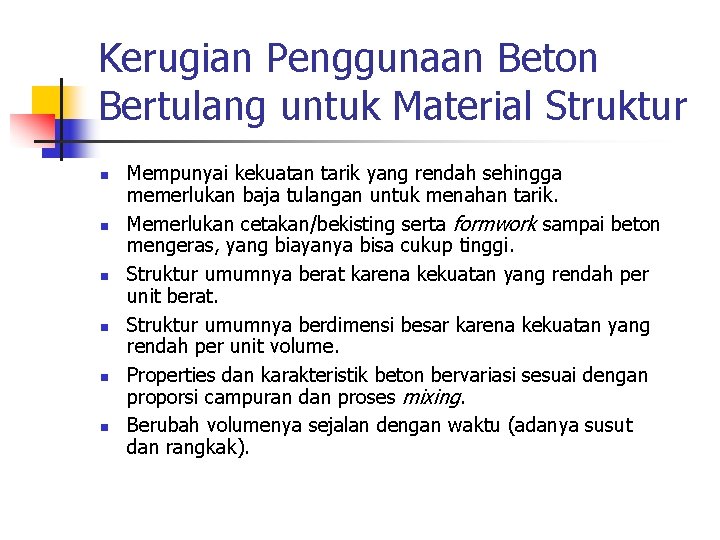

Kerugian Penggunaan Beton Bertulang untuk Material Struktur n n n Mempunyai kekuatan tarik yang rendah sehingga memerlukan baja tulangan untuk menahan tarik. Memerlukan cetakan/bekisting serta formwork sampai beton mengeras, yang biayanya bisa cukup tinggi. Struktur umumnya berat karena kekuatan yang rendah per unit berat. Struktur umumnya berdimensi besar karena kekuatan yang rendah per unit volume. Properties dan karakteristik beton bervariasi sesuai dengan proporsi campuran dan proses mixing. Berubah volumenya sejalan dengan waktu (adanya susut dan rangkak).

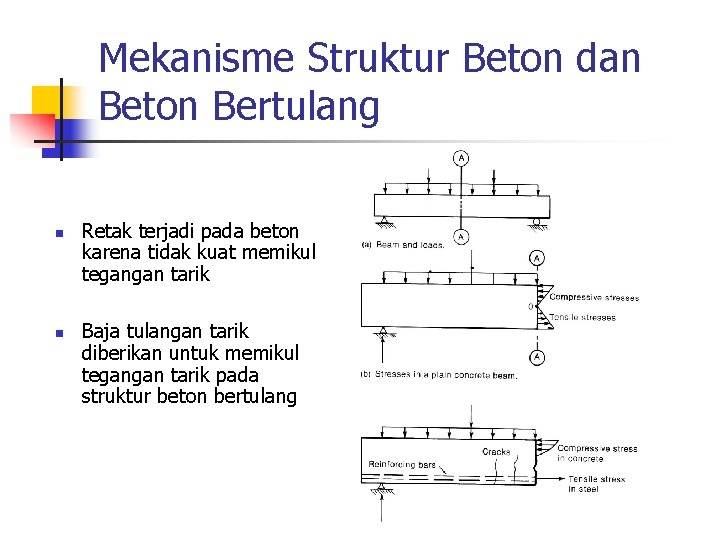

Mekanisme Struktur Beton dan Beton Bertulang n n Retak terjadi pada beton karena tidak kuat memikul tegangan tarik Baja tulangan tarik diberikan untuk memikul tegangan tarik pada struktur beton bertulang

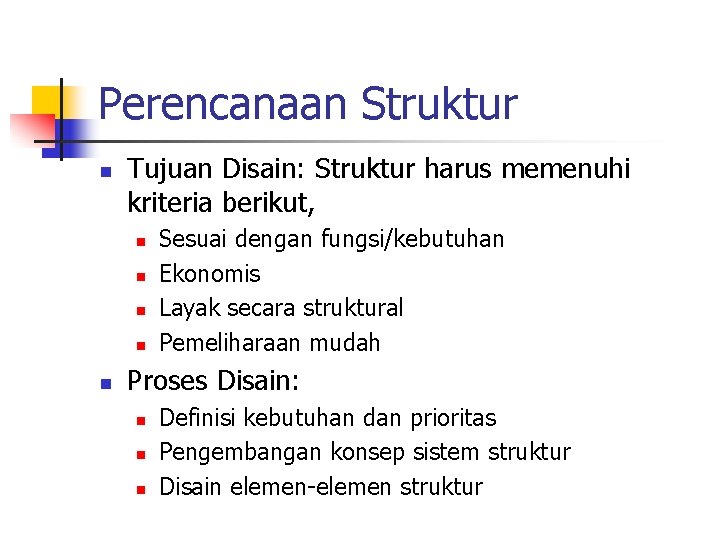

Perencanaan Struktur n Tujuan Disain: Struktur harus memenuhi kriteria berikut, n n n Sesuai dengan fungsi/kebutuhan Ekonomis Layak secara struktural Pemeliharaan mudah Proses Disain: n n n Definisi kebutuhan dan prioritas Pengembangan konsep sistem struktur Disain elemen-elemen struktur

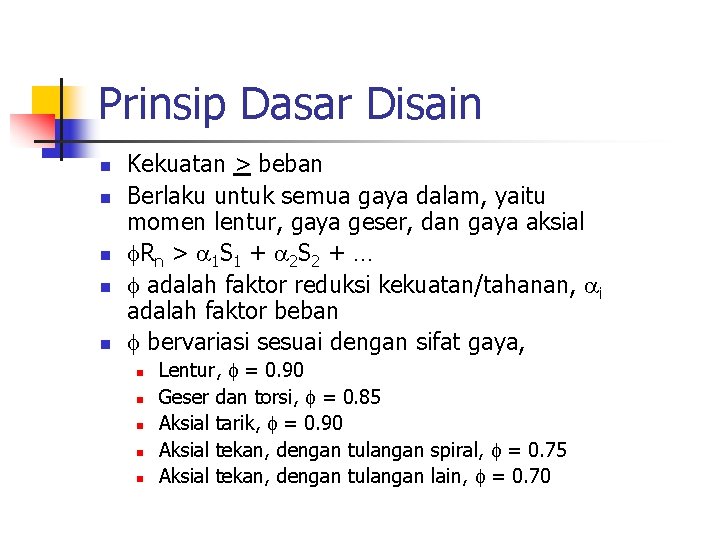

Prinsip Dasar Disain n n Kekuatan > beban Berlaku untuk semua gaya dalam, yaitu momen lentur, gaya geser, dan gaya aksial Rn > 1 S 1 + 2 S 2 + … adalah faktor reduksi kekuatan/tahanan, i adalah faktor beban bervariasi sesuai dengan sifat gaya, n n n Lentur, = 0. 90 Geser dan torsi, = 0. 85 Aksial tarik, = 0. 90 Aksial tekan, dengan tulangan spiral, = 0. 75 Aksial tekan, dengan tulangan lain, = 0. 70

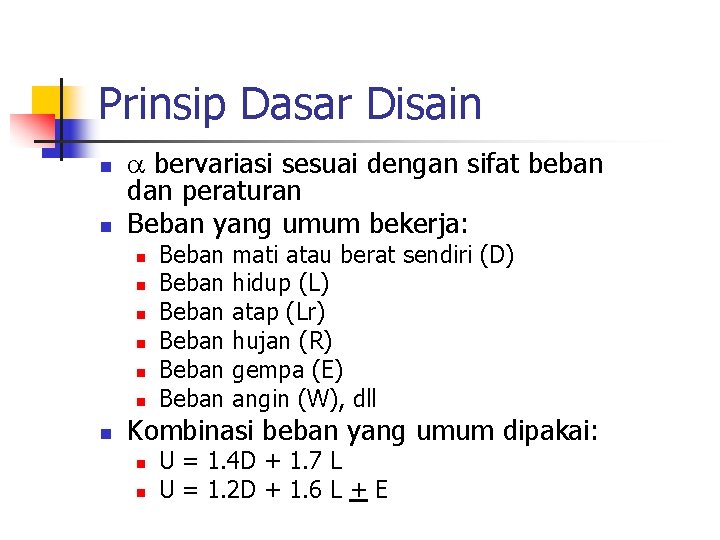

Prinsip Dasar Disain n n bervariasi sesuai dengan sifat beban dan peraturan Beban yang umum bekerja: n n n n Beban Beban mati atau berat sendiri (D) hidup (L) atap (Lr) hujan (R) gempa (E) angin (W), dll Kombinasi beban yang umum dipakai: n n U = 1. 4 D + 1. 7 L U = 1. 2 D + 1. 6 L + E

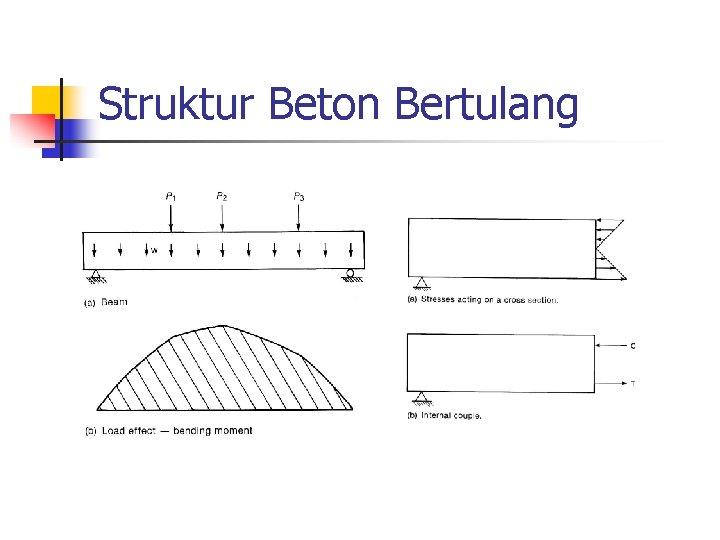

Struktur Beton Bertulang

Properties Beton Bertulang n n n n Kekuatan tekan Modulus Elastisitas Rasio Poisson Susut (Shrinkage) Rangkak (Creep) Kekuatan tarik Kekuatan geser

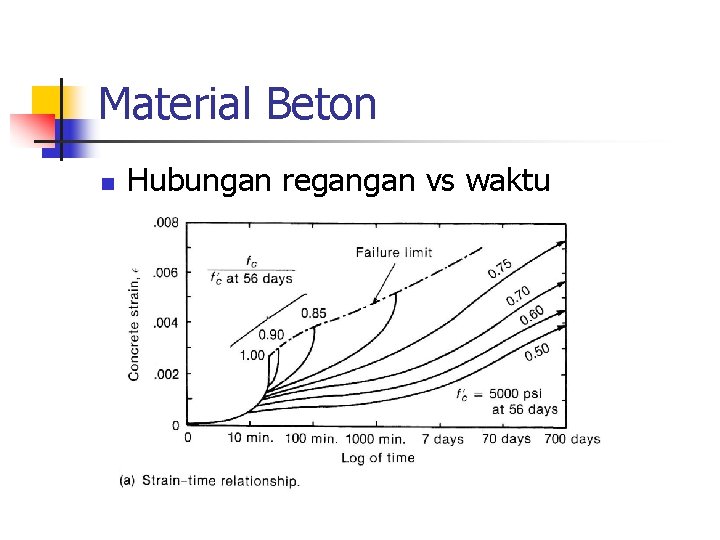

Material Beton n Hubungan regangan vs waktu

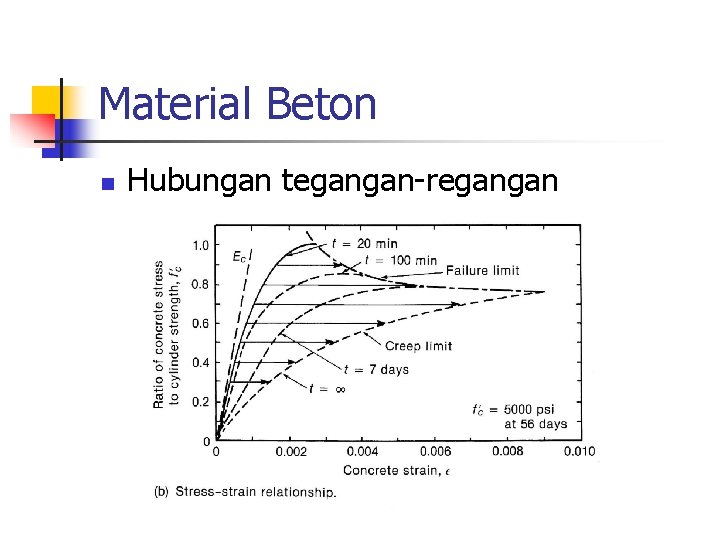

Material Beton n Hubungan tegangan-regangan

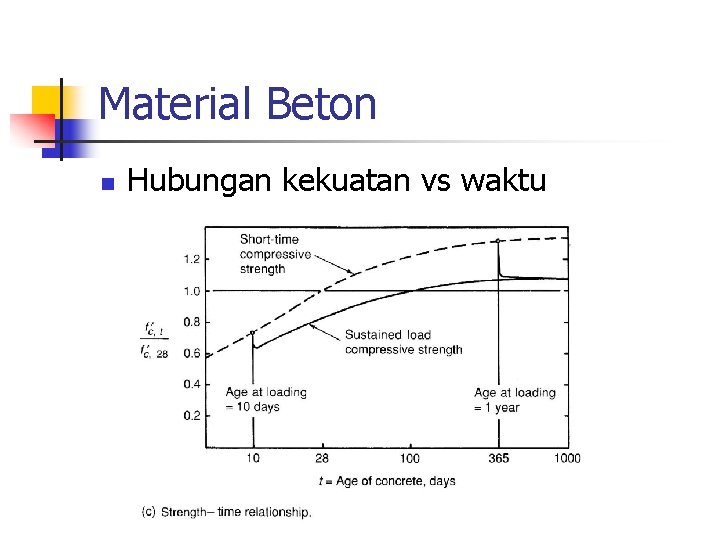

Material Beton n Hubungan kekuatan vs waktu

Kekuatan Tekan (fc’) n Tipikal kurva tegangan-regangan beton

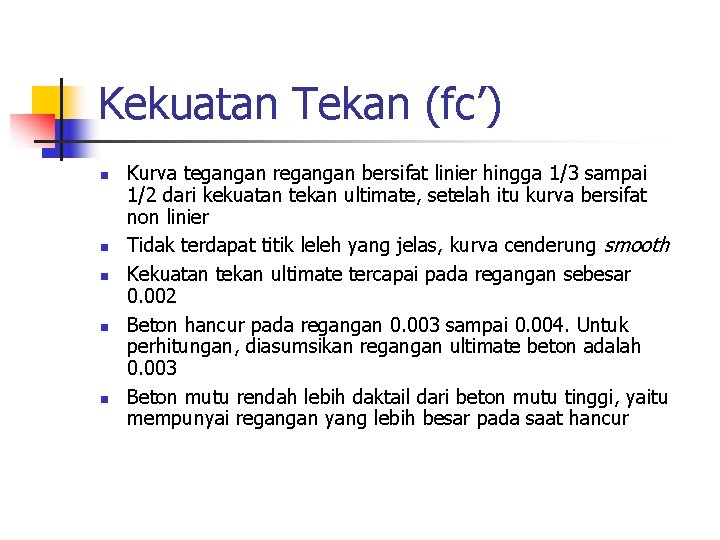

Kekuatan Tekan (fc’) n n n Kurva tegangan regangan bersifat linier hingga 1/3 sampai 1/2 dari kekuatan tekan ultimate, setelah itu kurva bersifat non linier Tidak terdapat titik leleh yang jelas, kurva cenderung smooth Kekuatan tekan ultimate tercapai pada regangan sebesar 0. 002 Beton hancur pada regangan 0. 003 sampai 0. 004. Untuk perhitungan, diasumsikan regangan ultimate beton adalah 0. 003 Beton mutu rendah lebih daktail dari beton mutu tinggi, yaitu mempunyai regangan yang lebih besar pada saat hancur

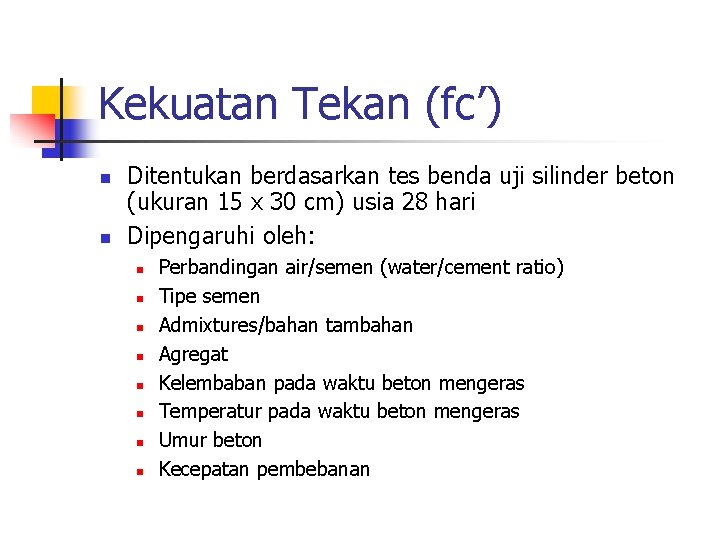

Kekuatan Tekan (fc’) n n Ditentukan berdasarkan tes benda uji silinder beton (ukuran 15 x 30 cm) usia 28 hari Dipengaruhi oleh: n n n n Perbandingan air/semen (water/cement ratio) Tipe semen Admixtures/bahan tambahan Agregat Kelembaban pada waktu beton mengeras Temperatur pada waktu beton mengeras Umur beton Kecepatan pembebanan

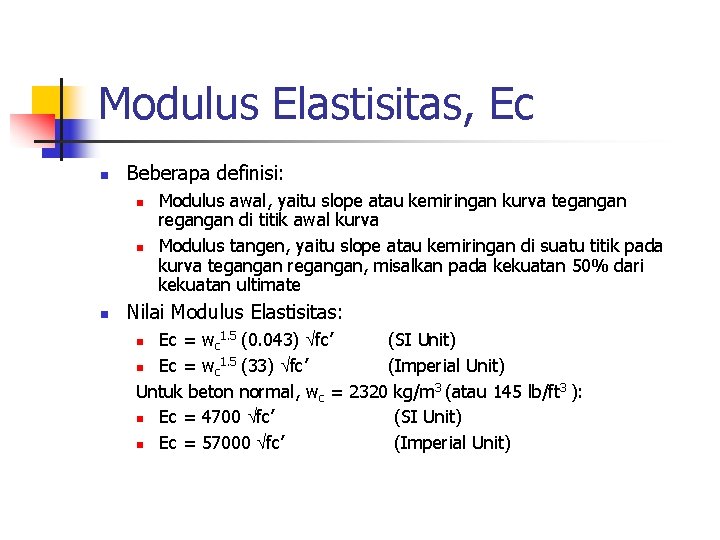

Modulus Elastisitas, Ec n Beberapa definisi: n n n Modulus awal, yaitu slope atau kemiringan kurva tegangan regangan di titik awal kurva Modulus tangen, yaitu slope atau kemiringan di suatu titik pada kurva tegangan regangan, misalkan pada kekuatan 50% dari kekuatan ultimate Nilai Modulus Elastisitas: Ec = wc 1. 5 (0. 043) fc’ (SI Unit) 1. 5 (33) fc’ n Ec = wc (Imperial Unit) Untuk beton normal, wc = 2320 kg/m 3 (atau 145 lb/ft 3 ): n Ec = 4700 fc’ (SI Unit) n Ec = 57000 fc’ (Imperial Unit) n

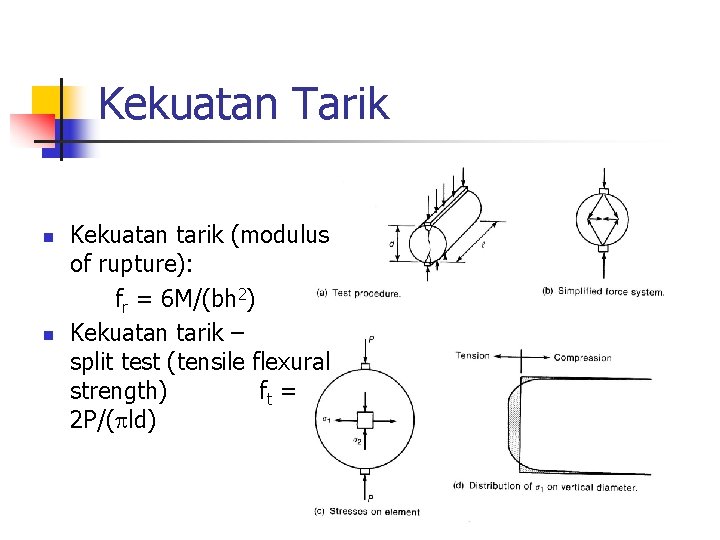

Kekuatan Tarik n n Kekuatan tarik (modulus of rupture): fr = 6 M/(bh 2) Kekuatan tarik – split test (tensile flexural strength) ft = 2 P/( ld)

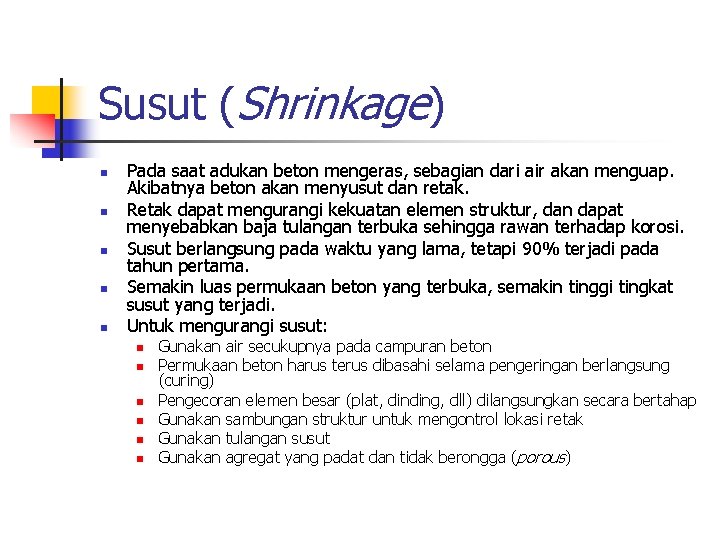

Susut (Shrinkage) n n n Pada saat adukan beton mengeras, sebagian dari air akan menguap. Akibatnya beton akan menyusut dan retak. Retak dapat mengurangi kekuatan elemen struktur, dan dapat menyebabkan baja tulangan terbuka sehingga rawan terhadap korosi. Susut berlangsung pada waktu yang lama, tetapi 90% terjadi pada tahun pertama. Semakin luas permukaan beton yang terbuka, semakin tinggi tingkat susut yang terjadi. Untuk mengurangi susut: n n n Gunakan air secukupnya pada campuran beton Permukaan beton harus terus dibasahi selama pengeringan berlangsung (curing) Pengecoran elemen besar (plat, dinding, dll) dilangsungkan secara bertahap Gunakan sambungan struktur untuk mengontrol lokasi retak Gunakan tulangan susut Gunakan agregat yang padat dan tidak berongga (porous)

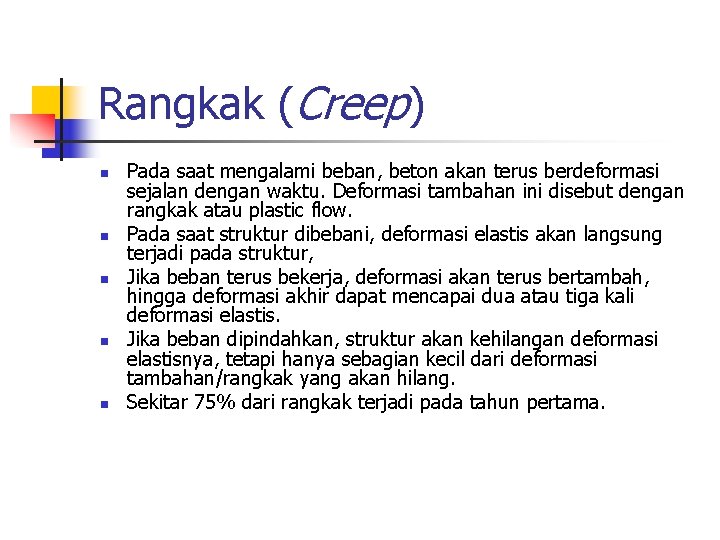

Rangkak (Creep) n n n Pada saat mengalami beban, beton akan terus berdeformasi sejalan dengan waktu. Deformasi tambahan ini disebut dengan rangkak atau plastic flow. Pada saat struktur dibebani, deformasi elastis akan langsung terjadi pada struktur, Jika beban terus bekerja, deformasi akan terus bertambah, hingga deformasi akhir dapat mencapai dua atau tiga kali deformasi elastis. Jika beban dipindahkan, struktur akan kehilangan deformasi elastisnya, tetapi hanya sebagian kecil dari deformasi tambahan/rangkak yang akan hilang. Sekitar 75% dari rangkak terjadi pada tahun pertama.

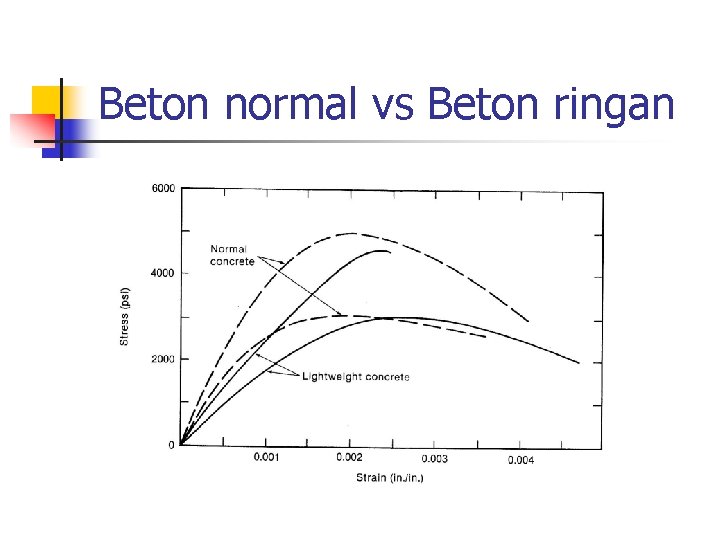

Beton normal vs Beton ringan

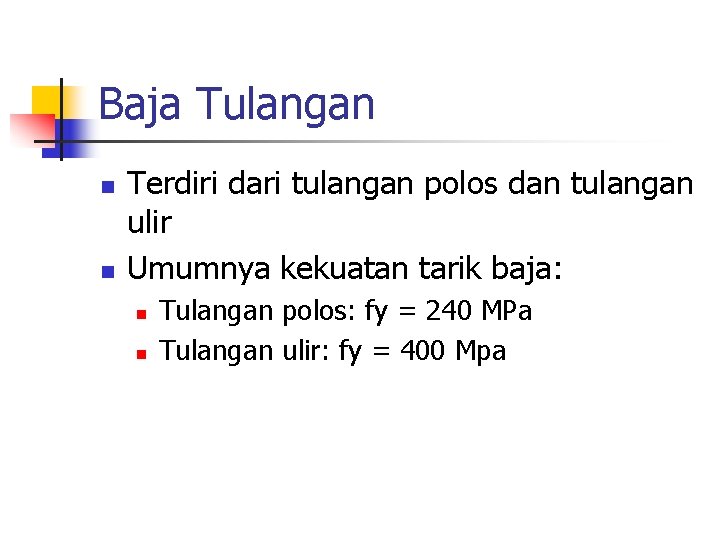

Baja Tulangan n n Terdiri dari tulangan polos dan tulangan ulir Umumnya kekuatan tarik baja: n n Tulangan polos: fy = 240 MPa Tulangan ulir: fy = 400 Mpa

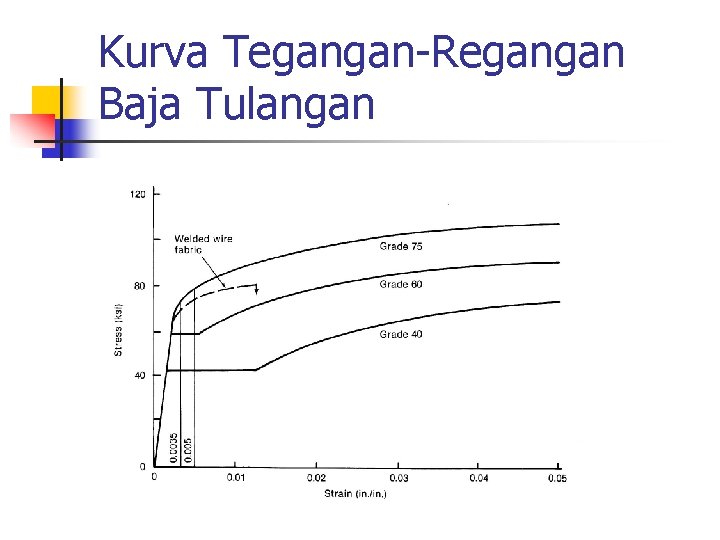

Kurva Tegangan-Regangan Baja Tulangan

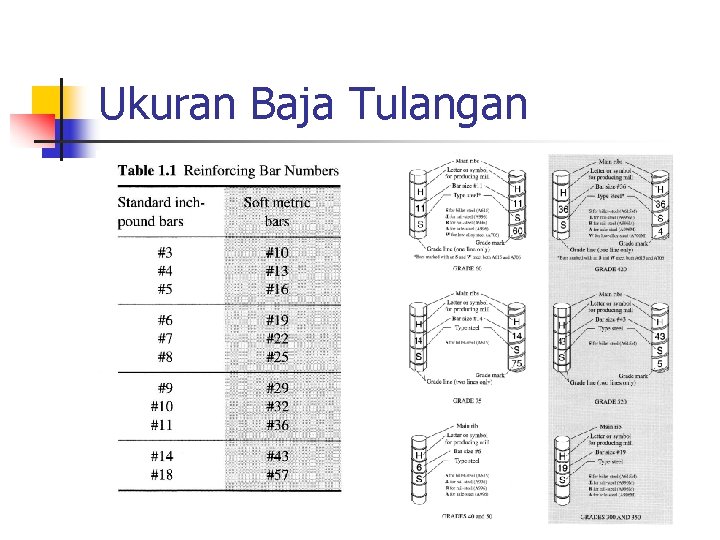

Ukuran Baja Tulangan

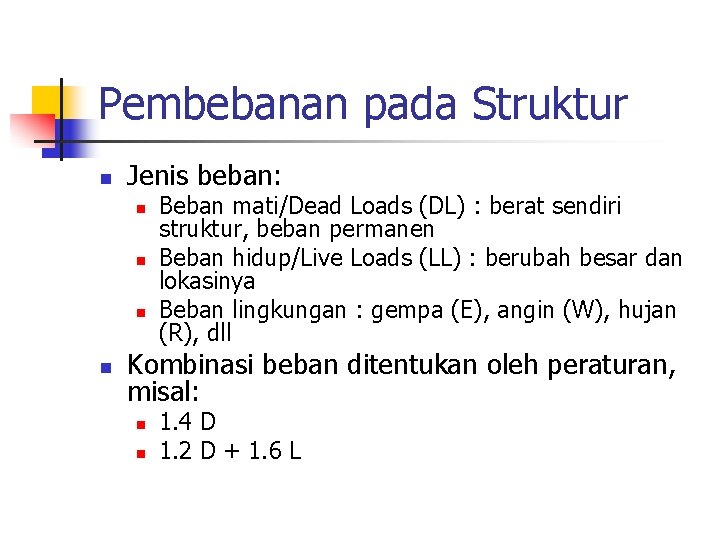

Pembebanan pada Struktur n Jenis beban: n n Beban mati/Dead Loads (DL) : berat sendiri struktur, beban permanen Beban hidup/Live Loads (LL) : berubah besar dan lokasinya Beban lingkungan : gempa (E), angin (W), hujan (R), dll Kombinasi beban ditentukan oleh peraturan, misal: n n 1. 4 D 1. 2 D + 1. 6 L

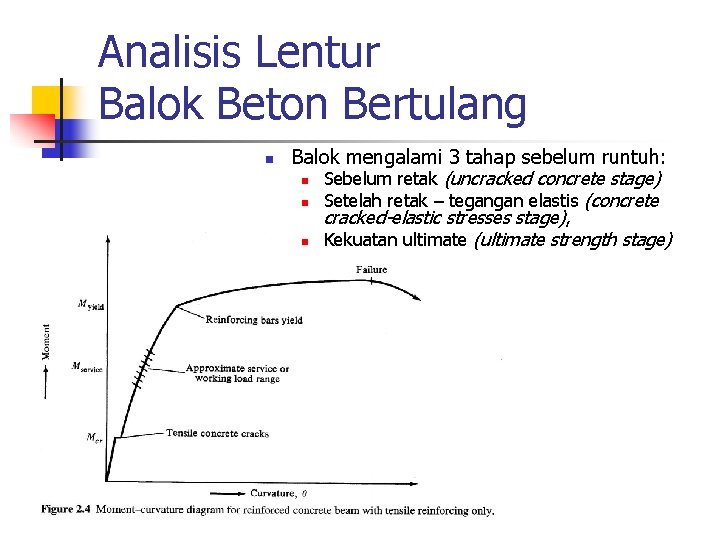

Analisis Lentur Balok Beton Bertulang n Balok mengalami 3 tahap sebelum runtuh: n Sebelum retak (uncracked concrete stage) n Setelah retak – tegangan elastis (concrete cracked-elastic stresses stage), n Kekuatan ultimate (ultimate strength stage)

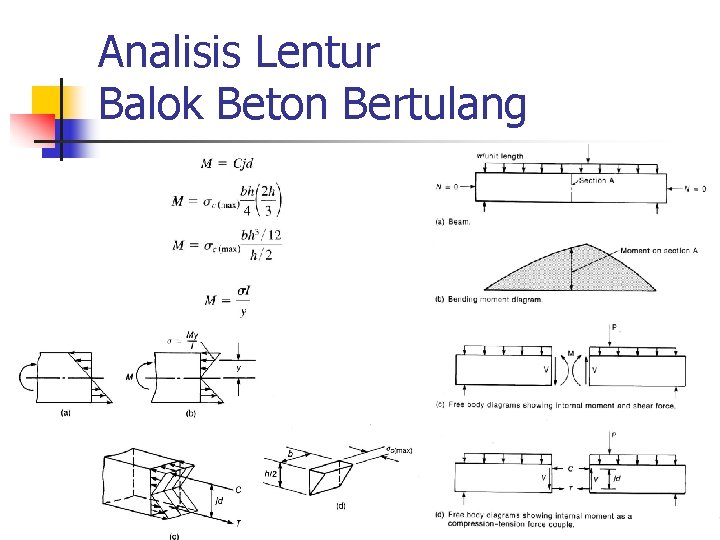

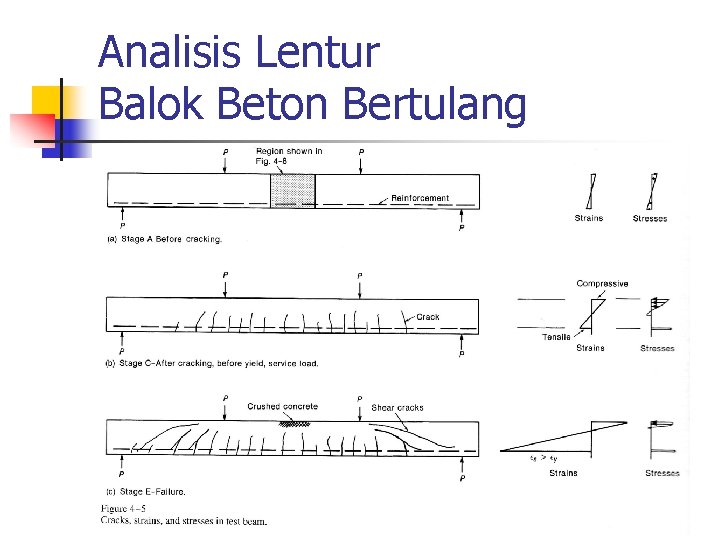

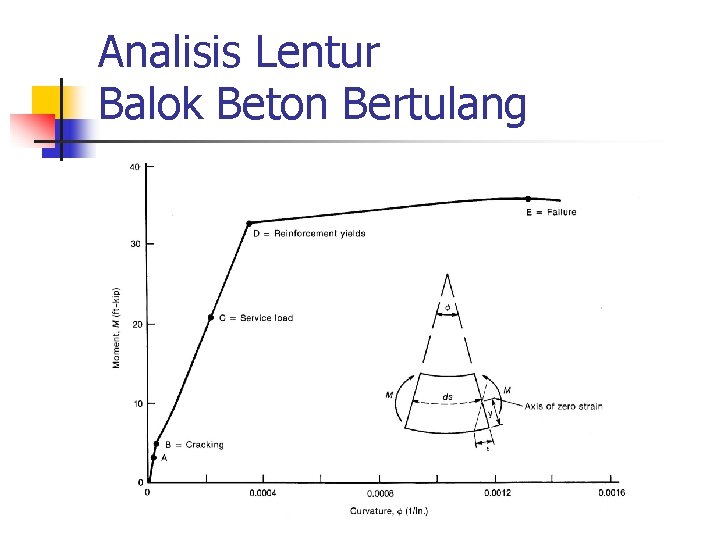

Analisis Lentur Balok Beton Bertulang

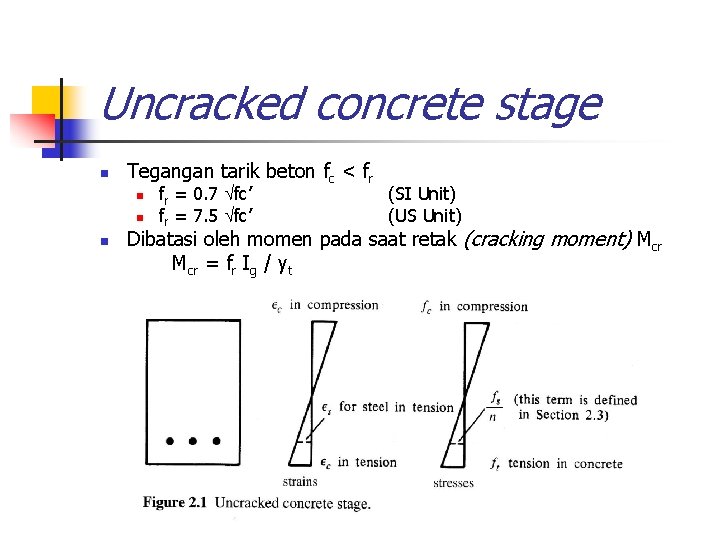

Uncracked concrete stage n Tegangan tarik beton fc < fr n n n fr = 0. 7 fc’ fr = 7. 5 fc’ (SI Unit) (US Unit) Dibatasi oleh momen pada saat retak (cracking moment) Mcr = fr Ig / yt

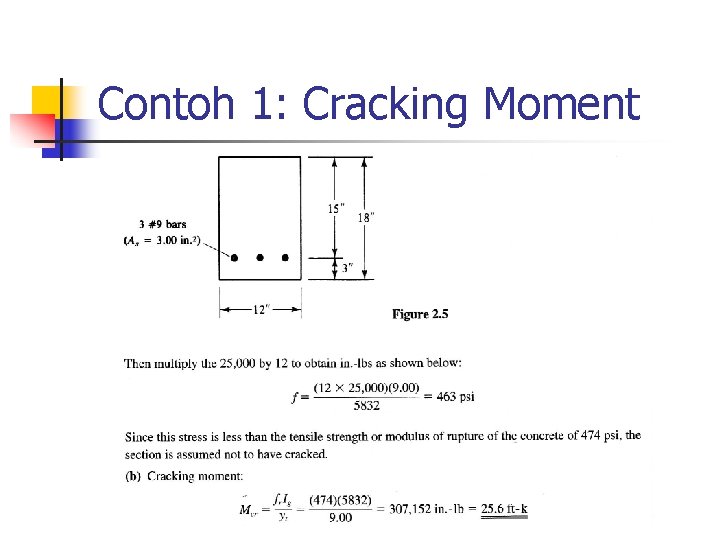

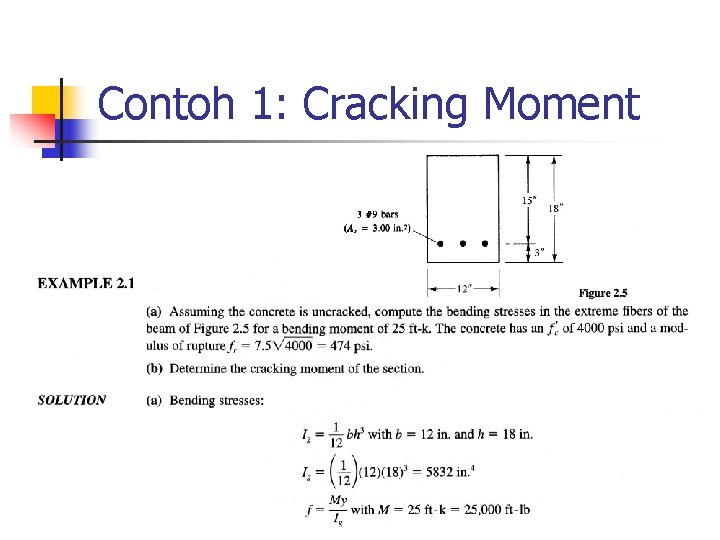

Contoh 1: Cracking Moment

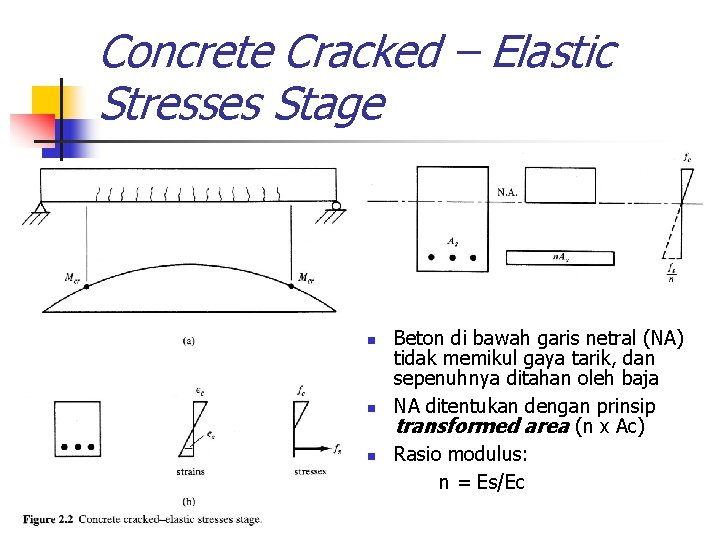

Concrete Cracked – Elastic Stresses Stage n n n Beton di bawah garis netral (NA) tidak memikul gaya tarik, dan sepenuhnya ditahan oleh baja NA ditentukan dengan prinsip transformed area (n x Ac) Rasio modulus: n = Es/Ec

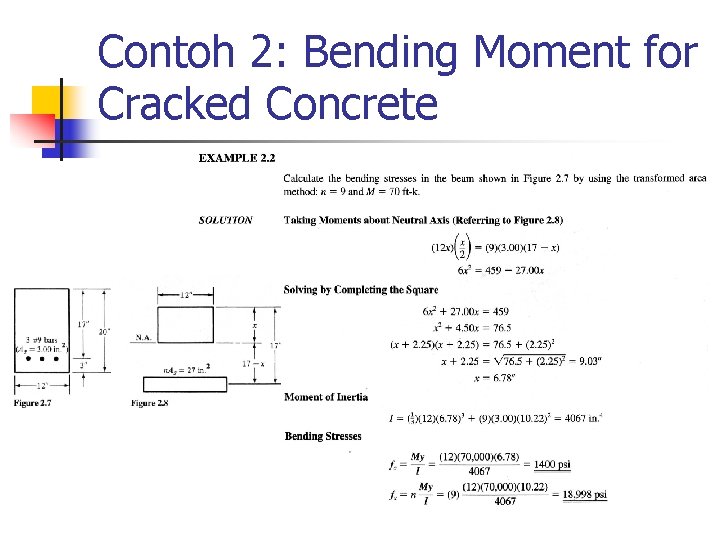

Contoh 2: Bending Moment for Cracked Concrete

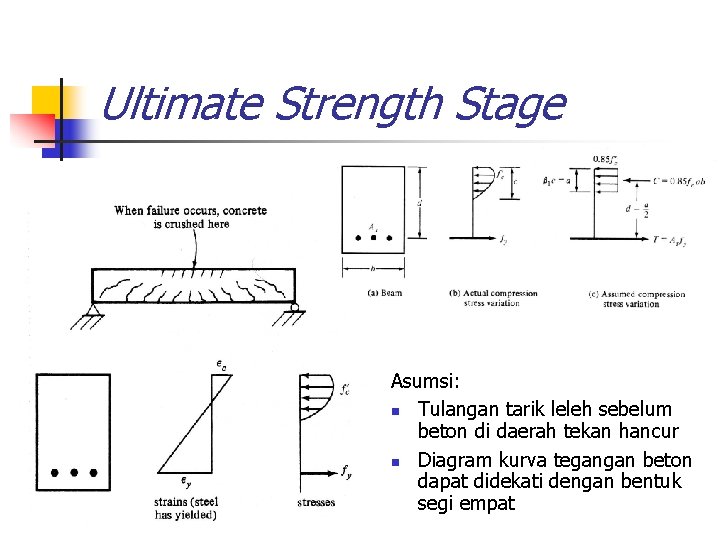

Ultimate Strength Stage Asumsi: n Tulangan tarik leleh sebelum beton di daerah tekan hancur n Diagram kurva tegangan beton dapat didekati dengan bentuk segi empat

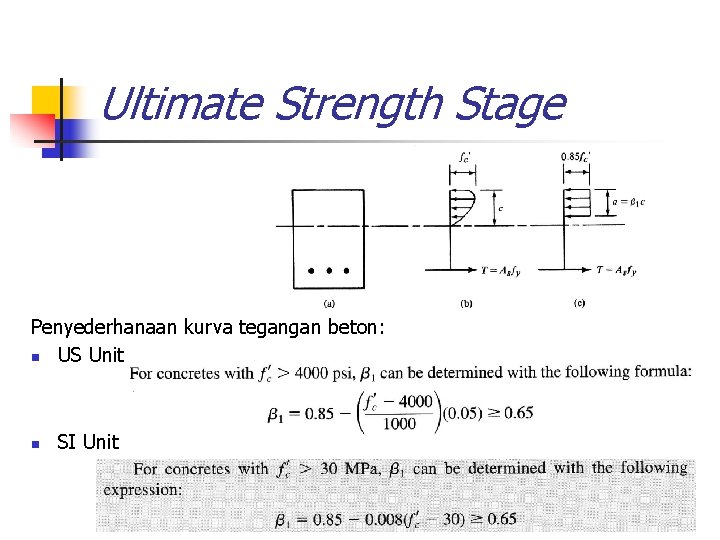

Ultimate Strength Stage Penyederhanaan kurva tegangan beton: n US Unit n SI Unit

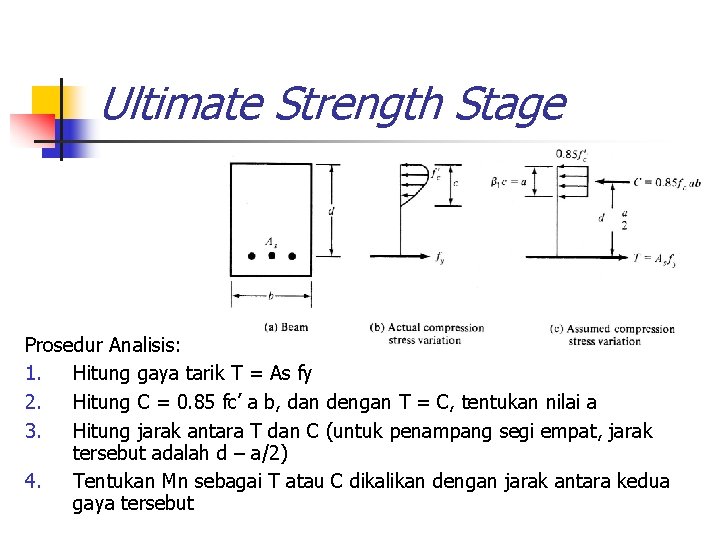

Ultimate Strength Stage Prosedur Analisis: 1. Hitung gaya tarik T = As fy 2. Hitung C = 0. 85 fc’ a b, dan dengan T = C, tentukan nilai a 3. Hitung jarak antara T dan C (untuk penampang segi empat, jarak tersebut adalah d – a/2) 4. Tentukan Mn sebagai T atau C dikalikan dengan jarak antara kedua gaya tersebut

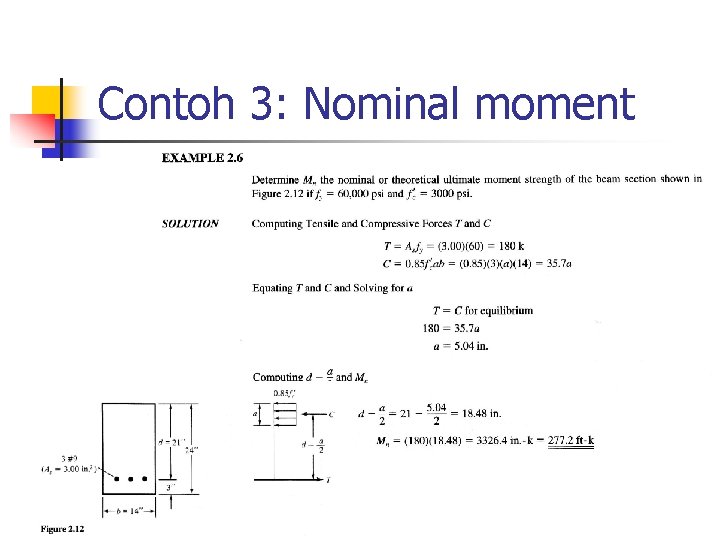

Contoh 3: Nominal moment

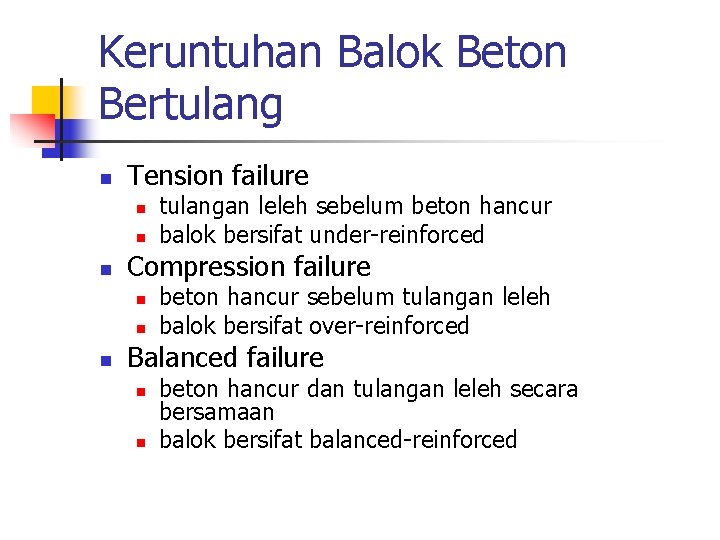

Keruntuhan Balok Beton Bertulang n Tension failure n n n Compression failure n n n tulangan leleh sebelum beton hancur balok bersifat under-reinforced beton hancur sebelum tulangan leleh balok bersifat over-reinforced Balanced failure n n beton hancur dan tulangan leleh secara bersamaan balok bersifat balanced-reinforced

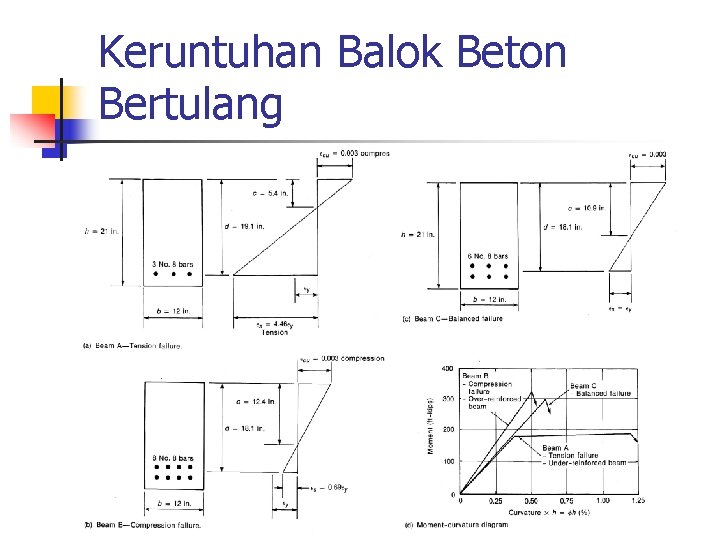

Keruntuhan Balok Beton Bertulang

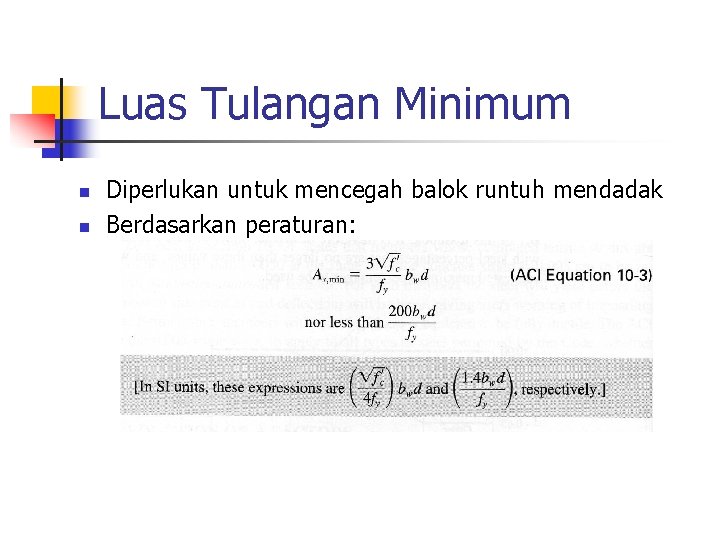

Luas Tulangan Minimum n n Diperlukan untuk mencegah balok runtuh mendadak Berdasarkan peraturan:

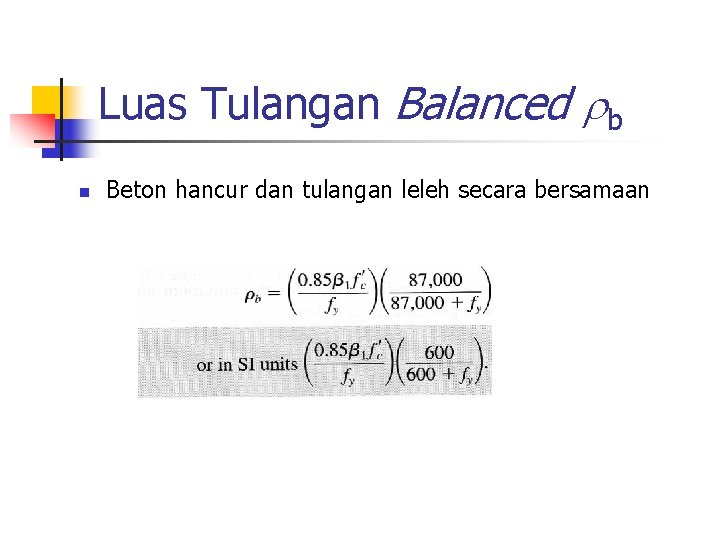

Luas Tulangan Balanced b n Beton hancur dan tulangan leleh secara bersamaan

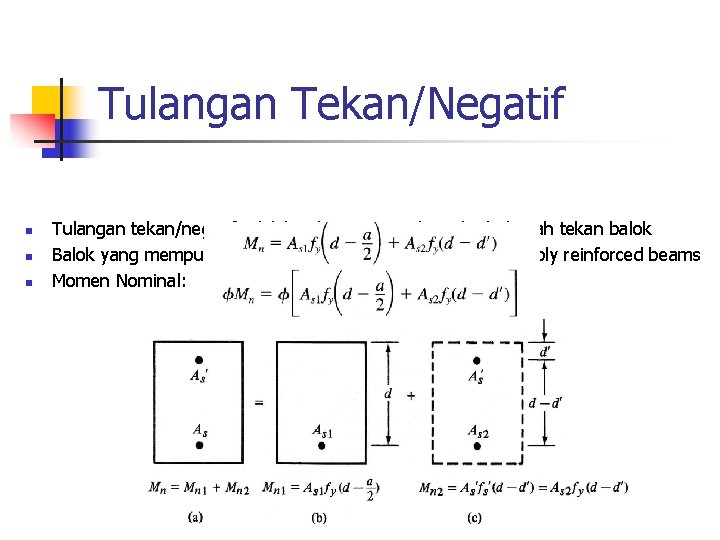

Tulangan Tekan/Negatif n n n Tulangan tekan/negatif adalah tulangan yang berada di daerah tekan balok Balok yang mempunyai tulangan tarik dan tekan disebut doubly reinforced beams Momen Nominal:

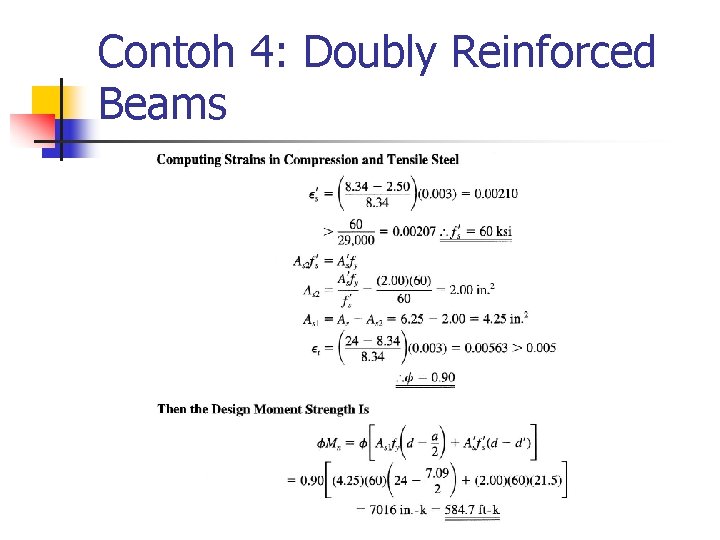

Contoh 4: Doubly Reinforced Beams SOLUTION

Contoh 4: Doubly Reinforced Beams

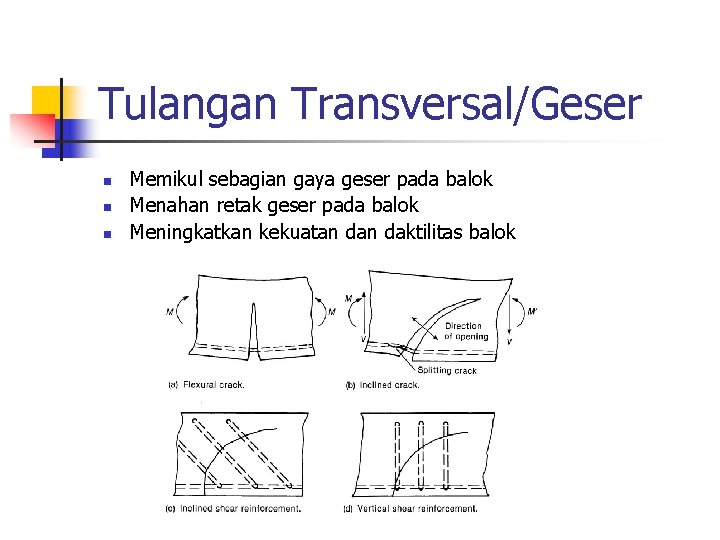

Tulangan Transversal/Geser n n n Memikul sebagian gaya geser pada balok Menahan retak geser pada balok Meningkatkan kekuatan daktilitas balok

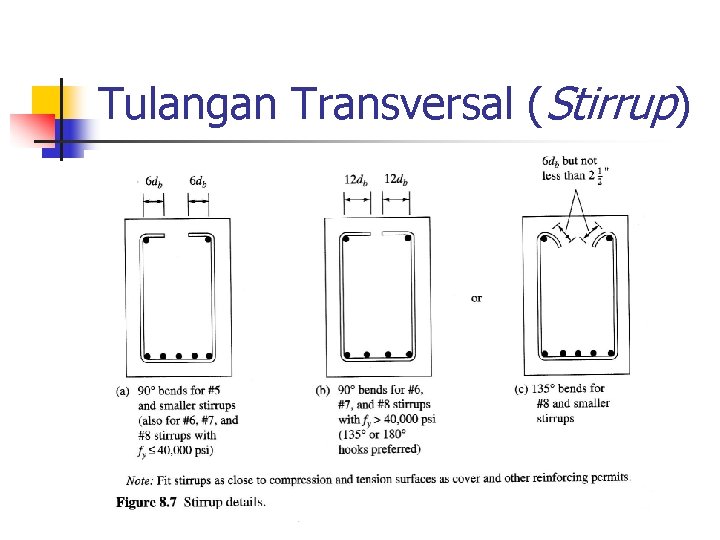

Tulangan Transversal (Stirrup)

Kekuatan Geser Balok n n Kuat geser nominal: Vn = Vc + Vs Kuat geser beton: Vc = 2 fc’ bw d Vc = ( fc’ bw d)/6 Kuat geser tulangan: Vs = Av fy d/s (US Unit) (SI Unit)

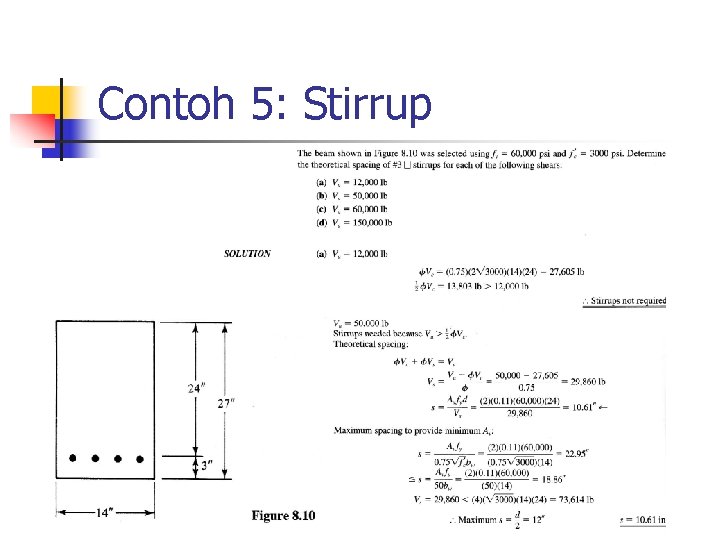

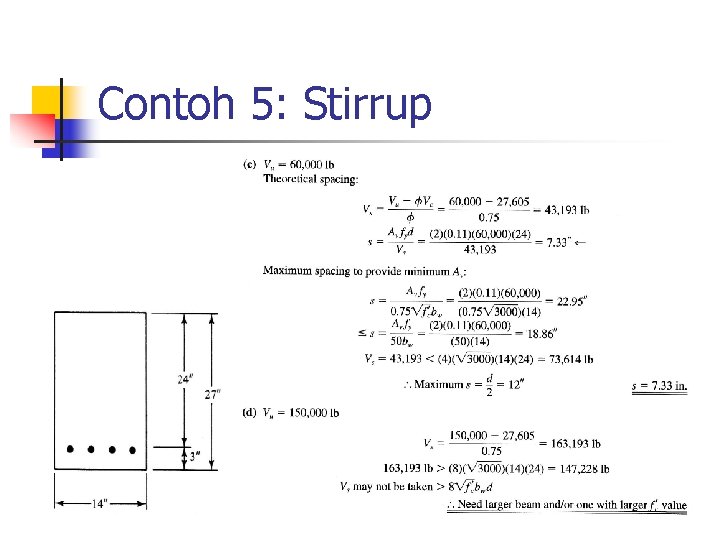

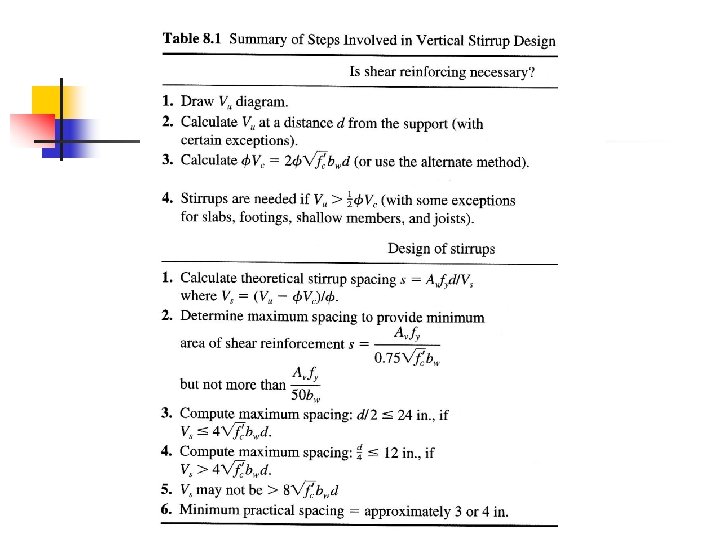

Contoh 5: Stirrup

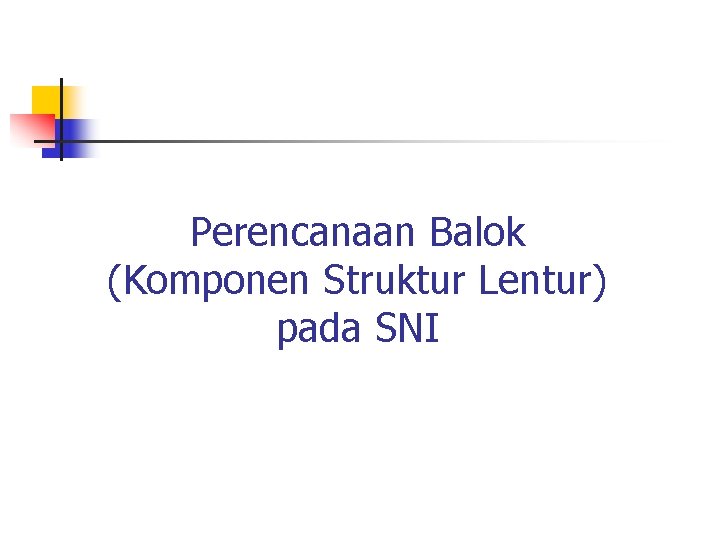

Perencanaan Balok (Komponen Struktur Lentur) pada SNI

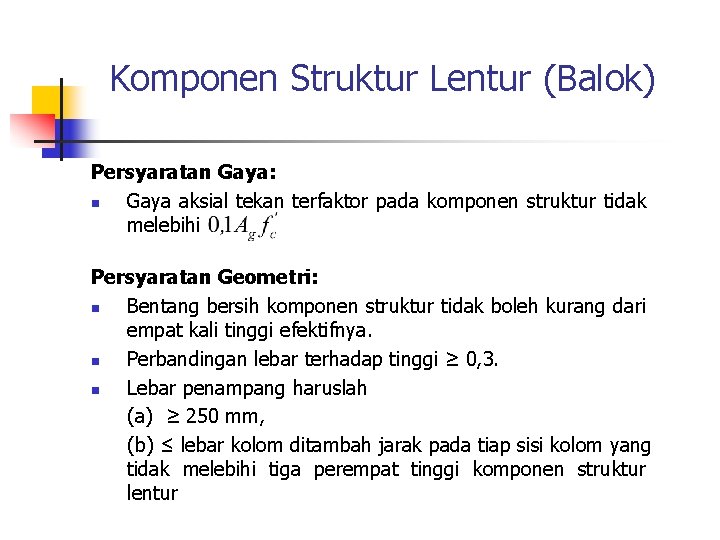

Komponen Struktur Lentur (Balok) Persyaratan Gaya: n Gaya aksial tekan terfaktor pada komponen struktur tidak melebihi Persyaratan Geometri: n Bentang bersih komponen struktur tidak boleh kurang dari empat kali tinggi efektifnya. n Perbandingan lebar terhadap tinggi ≥ 0, 3. n Lebar penampang haruslah (a) ≥ 250 mm, (b) ≤ lebar kolom ditambah jarak pada tiap sisi kolom yang tidak melebihi tiga perempat tinggi komponen struktur lentur

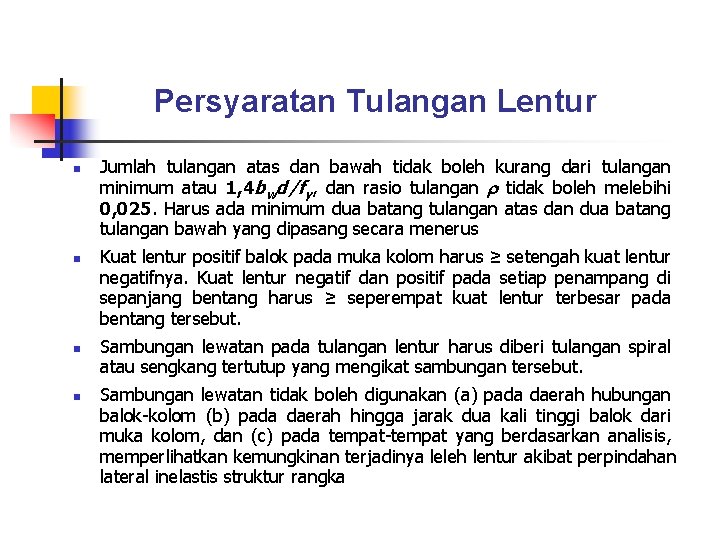

Persyaratan Tulangan Lentur n n Jumlah tulangan atas dan bawah tidak boleh kurang dari tulangan minimum atau 1, 4 bwd/fy, dan rasio tulangan tidak boleh melebihi 0, 025. Harus ada minimum dua batang tulangan atas dan dua batang tulangan bawah yang dipasang secara menerus Kuat lentur positif balok pada muka kolom harus ≥ setengah kuat lentur negatifnya. Kuat lentur negatif dan positif pada setiap penampang di sepanjang bentang harus ≥ seperempat kuat lentur terbesar pada bentang tersebut. Sambungan lewatan pada tulangan lentur harus diberi tulangan spiral atau sengkang tertutup yang mengikat sambungan tersebut. Sambungan lewatan tidak boleh digunakan (a) pada daerah hubungan balok-kolom (b) pada daerah hingga jarak dua kali tinggi balok dari muka kolom, dan (c) pada tempat-tempat yang berdasarkan analisis, memperlihatkan kemungkinan terjadinya leleh lentur akibat perpindahan lateral inelastis struktur rangka

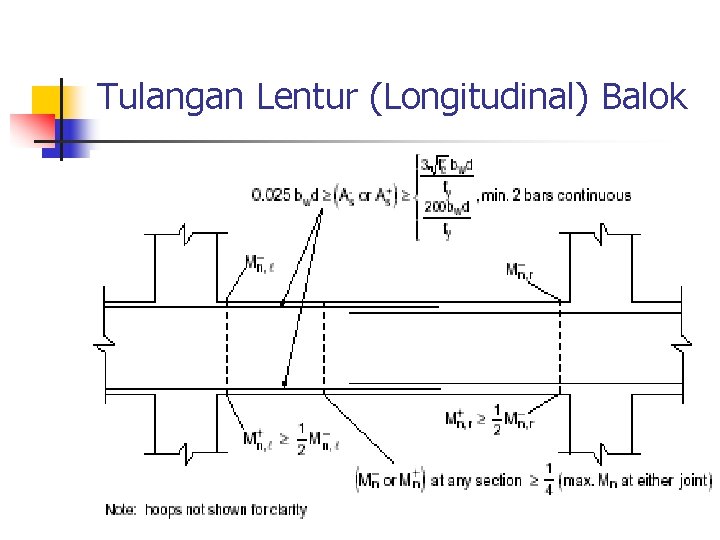

Tulangan Lentur (Longitudinal) Balok

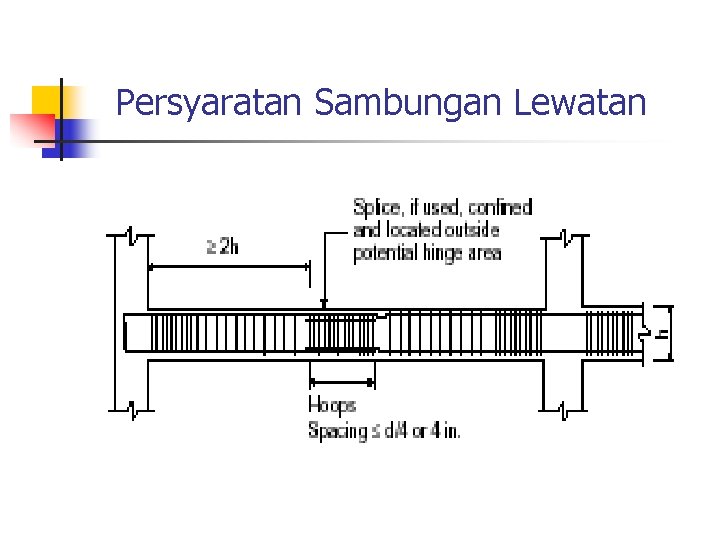

Persyaratan Sambungan Lewatan

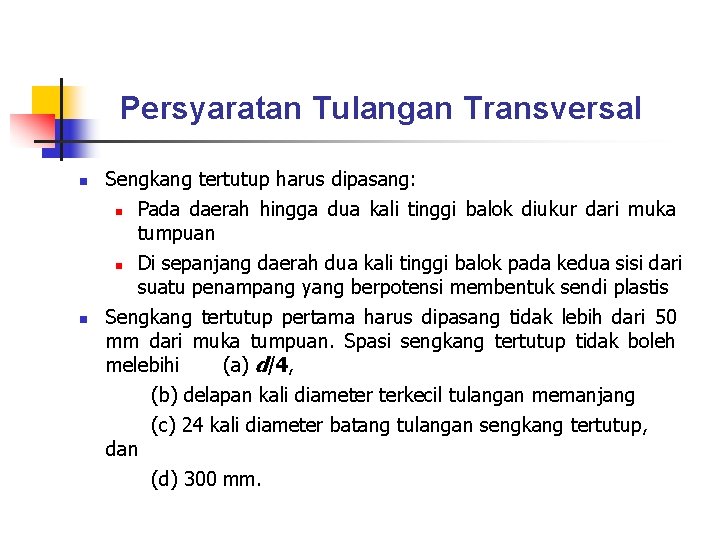

Persyaratan Tulangan Transversal n Sengkang tertutup harus dipasang: Pada daerah hingga dua kali tinggi balok diukur dari muka tumpuan n Di sepanjang daerah dua kali tinggi balok pada kedua sisi dari suatu penampang yang berpotensi membentuk sendi plastis Sengkang tertutup pertama harus dipasang tidak lebih dari 50 mm dari muka tumpuan. Spasi sengkang tertutup tidak boleh melebihi (a) d/4, (b) delapan kali diameter terkecil tulangan memanjang (c) 24 kali diameter batang tulangan sengkang tertutup, dan (d) 300 mm. n n

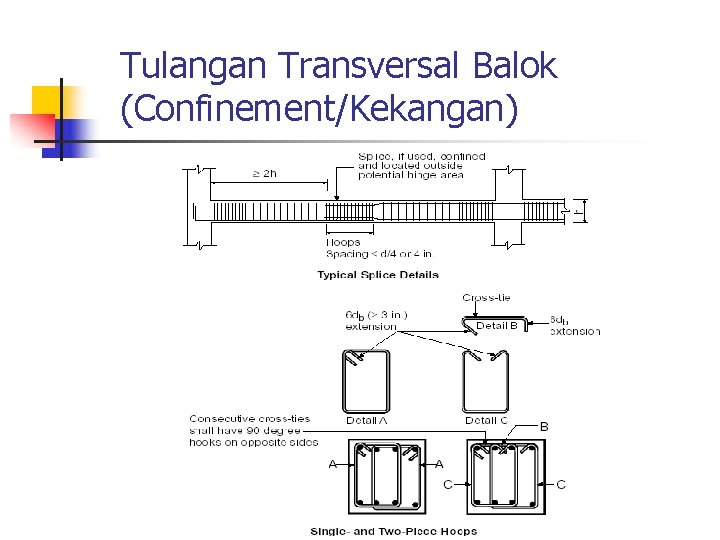

Tulangan Transversal Balok (Confinement/Kekangan)

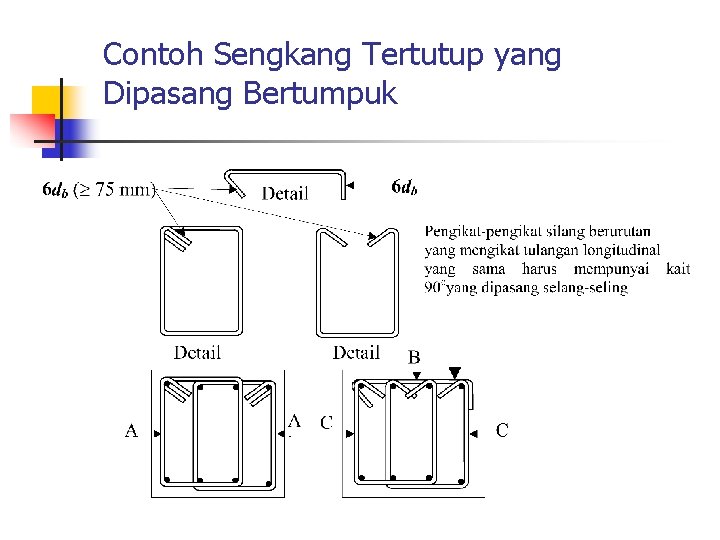

Contoh Sengkang Tertutup yang Dipasang Bertumpuk

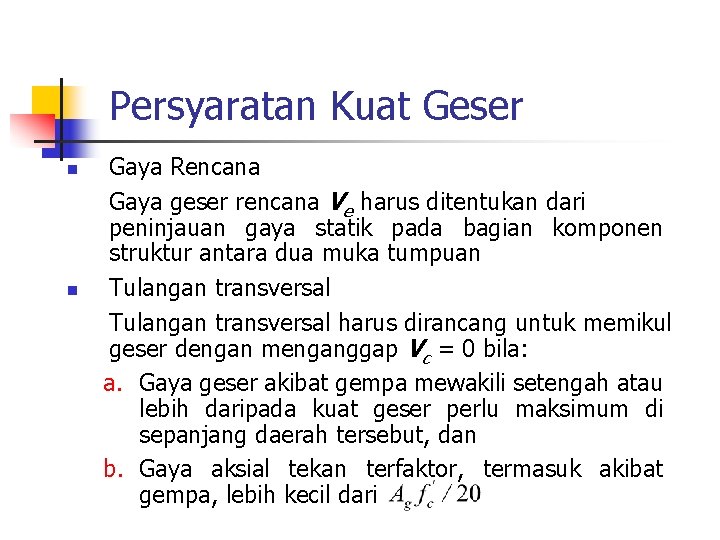

Persyaratan Kuat Geser n n Gaya Rencana Gaya geser rencana Ve harus ditentukan dari peninjauan gaya statik pada bagian komponen struktur antara dua muka tumpuan Tulangan transversal harus dirancang untuk memikul geser dengan menganggap Vc = 0 bila: a. Gaya geser akibat gempa mewakili setengah atau lebih daripada kuat geser perlu maksimum di sepanjang daerah tersebut, dan b. Gaya aksial tekan terfaktor, termasuk akibat gempa, lebih kecil dari

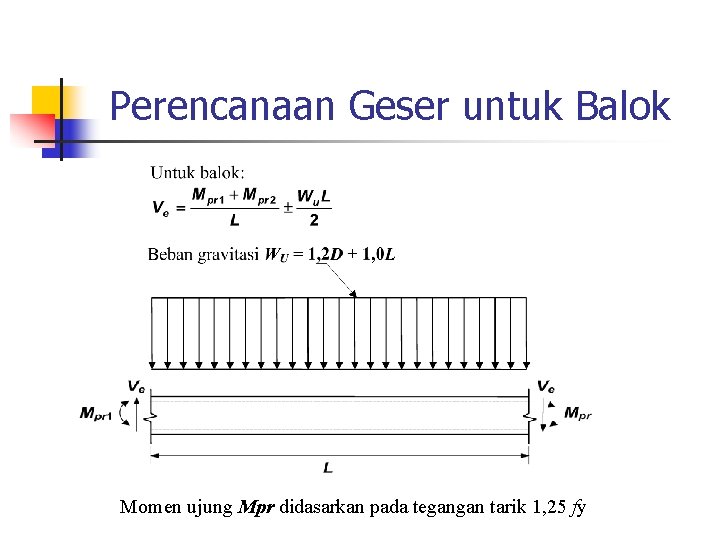

Perencanaan Geser untuk Balok Momen ujung Mpr didasarkan pada tegangan tarik 1, 25 fy

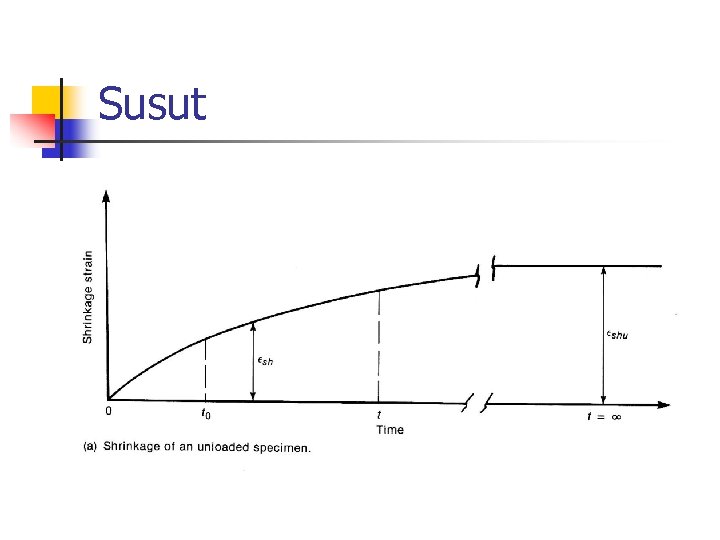

Susut

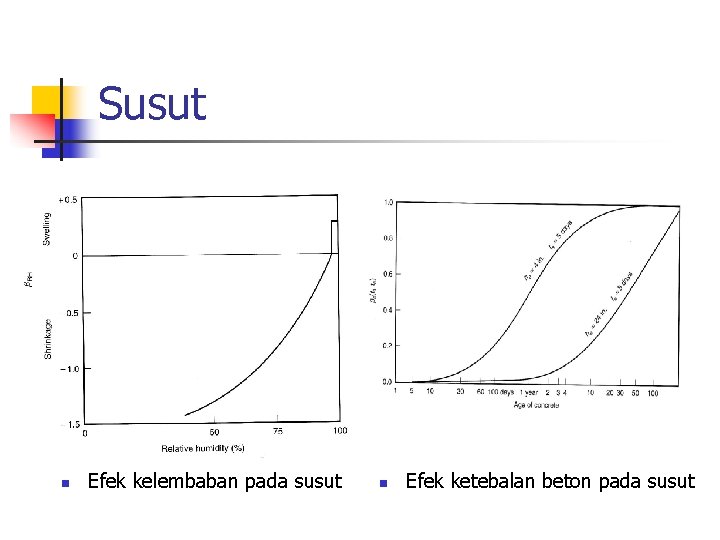

Susut n Efek kelembaban pada susut n Efek ketebalan beton pada susut

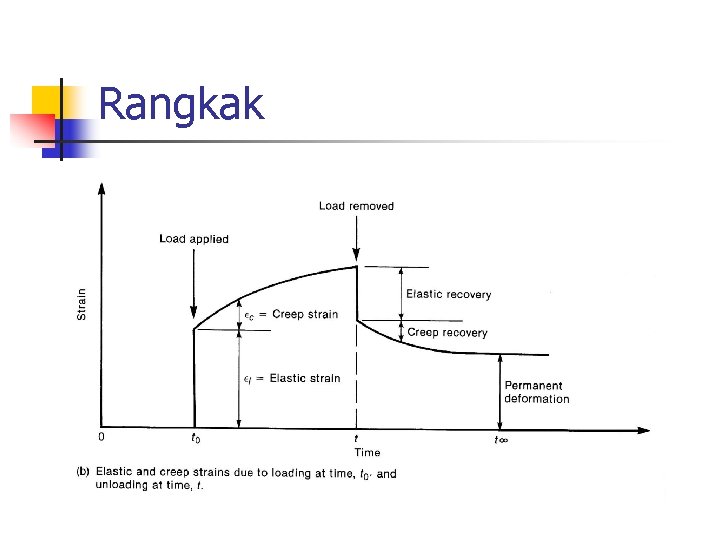

Rangkak

Rangkak n Efek ketebalan beton pada rangkak
