BAB IV MEDIUM ACCES Control SUBLAYER Medium Acces

BAB IV MEDIUM ACCES Control SUBLAYER

Medium Acces Control (MAC) Yaitu Protokol yang digunakan untuk menentukan giliran pada saluran multiacces Terdapat pada layer data link layer. Pada saluran multiaccess dijadikan sebagai basis komunikasi Problem: bagaimana cara mengalokasikan sebuah saluran broadcast bagi beberapa pengguna yang bersaing untuk mendapatkannya.

Alokasi saluran statik pada LAN dan MAN Dengan menggunakan Frequensi Division Multiplexing (FDM) FDM : bila terdapat N pengguna, maka bandwidth di bagi menjadi N buah bagian berukuran sama. Tidak akan terjadi interferensi antar pengguna Untuk sedikit pengguna, FDM merupakan mekanisme yang sederhana dan efisien Jika jumlah pengguna banyak dan berubah-ubah, maka FDM akan mendapatkan kesulitan

Delay Waktu Rata 2 FDM sebuah saluran C : kapasitas Saluran (bps) : laju kedatangan (frame/sekon) µ : Rata-rata panjang frmae (Frame/bit)

Delay Waktu FDM N saluran

Multiple Acces protocol : ALOHA Murni Membiarkan pengguna untuk melakukan transmisi kapan saja bila memiliki data Sebagian terjadi tabrakkan, shg frame akan hancur Pengirim mengetahui frame yang hancur dan mengirimkan kembali

ALOHA Murni (1) In pure ALOHA, frames are transmitted at completely arbitrary times.

ALOHA Murni (1) Tabrakan dengan awal frame yang diarsir Tabrakan dengan akhir frame yang diarsir t t 0 + t vulnerable t 0 + 2 t t 0 + 3 t waktu t = waktu yang dibutuhkan untuk mengirim sebuah frame

ALOHA Berslot Meningkatkan kapasitas sistem ALOHA Membagi waktu kedalam interval diskrit, yang masing-masing intervalnya berkaitan dengan sebuah frame Komputer tidak diijinkan untuk mengirimkan sesuatu setiap saat tombol ENTER diketikkan. Akan tetapi, pengiriman frame memerlukan waktu tunggu sampai

Carrier Sense Multiple Access Protocols Sebuah stasiun dapat mendeteksi apa yang dikerjakan stasiun lainnya, dan menyesuaikan tingkah lakunya. Protokol-protokol dimana stasiun mendengarkan sebuah carrier (yaitu, sebuah transmisi) dan melakukan reaksi sehubungan dengan hal tersebut disebut carrier sense protocol

Persistent and Nonpersistent CSMA 1 -Persistent CSMA ◦ Jika stasiun memiliki data yang siap dikirimkan, maka stasiun mengecek apakah saluran sedang dipakai ◦ Jika saluran sibuk, menunggu sampai bebas. ◦ Ketika diketahui terdapat saluran bebas, maka mulai mentransmisikan frame. ◦ Bila terjadi tabrakan, menunggu selang waktu random dan mengirimkan kembali

Persistent and Nonpersistent CSMA ◦ Sebelum mengirim frame, melihat saluran terlebih dahulu. ◦ Bila tidak ada stasiun lainnya sedang mengirim, maka stasiun tersebut mulai mengirimkan frame-nya. ◦ Tapi jika saluran dipakai, stasiun tidak mengamati saluran secara terus menerus, melainkan, stasiun tersebut menunggu dalam selang waktu tertentu dan baru kemudian mengulangi algoritmanya.

Carrier Sense Multiple Access Deteksi (CSMA) Tabrakan Stasiun-stasiun yang cenderung menghentikan segera transmisinya begitu mendeteksi tabrakan Dari pada menyelesaikan transmisi frame mereka, yang sulit untuk dideteksi kerusakannya. Penghentian dengan segera frame yang rusak dapat menghemat waktu dan bandwidth.

Wavelength Division Multiple Access Protocol Membagi saluran dengan sub saluran FDM dan TDM, atau keduanya

Bridge Digunakan untuk menghubungkan antar LAN Pada lapisan jalur data

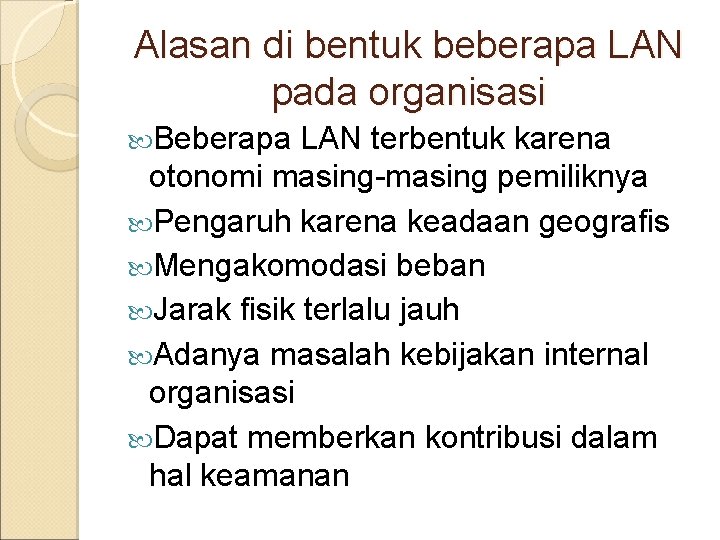

Alasan di bentuk beberapa LAN pada organisasi Beberapa LAN terbentuk karena otonomi masing-masing pemiliknya Pengaruh karena keadaan geografis Mengakomodasi beban Jarak fisik terlalu jauh Adanya masalah kebijakan internal organisasi Dapat memberkan kontribusi dalam hal keamanan

Beberapa LAN di hubungkan beberapa Bridge Backbone LAN B B File server WS LAN

Telepon Selular Generasi pertama berupa analog Saat ini dengan menggunakan teknologi digital

Kelebihan Transmisi Digital dibanding analog Suara, data, dan fax dapat disatukan kedalam sebuah sistem tunggal Algoritma percakapan yang dikompresi yang lebih baik, shg bandwith persaluran yang diperlukan lebih sedikit Kode perbaikan error dapat meningkatkan kualitas transmisi Signal-signal digital dapat dienkripsi untuk keperluan keamanan

Radio Selular Digital Saluran bagi sistem radio digital tanpa kabel: ◦ GSM (Global System for Mobile Communication) ◦ CDPD (Cellular Digital Packet Data) ◦ CDMA (Code Divison Multiple Access)

GSM: GLoba. L System for Mobi. Le Communications Bekerja pada frekuensi 900 Mhz. Jaringan GSM di bagi menjadi 3 bagian ◦ Mobile station (MS) ◦ The Base Station Subsystem ◦ The Network Subsystem

Mobile Station (MS) Berupa pesawat telepon Digunakan untuk mendapatkan pelanggan dari jaringan GSM

Mobile Station (MS) Mobile Equeoment (ME) ◦ Berupa pesawat telepon, berfungsi Unit Kontrol : pelanggan dapat memilih nomor yang akan dikirim Unit transceiver : menghubungkan MS dengan BSS melalui hubungan radio dua arah ◦ Setiap ME mempunyai IMEI (international Mobile Equepment identity untuk mencegah penggunaan perangkat ME yang mengalami pencurian

Mobile Station (MS) Subscriber Identity Module (SIM) card ◦ Merupakan smart card didalamnya tdp microprosessor, RAM, ROM dan EPROM ◦ SIM berisi nomor khusus dari pelanggan

Base Station Subsistem Merupakan stasiun pemancar atau penerima radio untuk menjangkau satu wilayah kecil yang disebut sel Ada 2 perangkat ◦ BSC (Base Station Controller) Pengaturan dan pengontrolan mobilitas pelanggan dari satu sel ke sel lain ◦ BTS (Base Transceiver Station) Melengkapi keperluan stasiun basis radio pemancar dan penerima

Network and Switching Subsistem Sistem penyambungan utama dari sistem GSM yang mengatur hubungan komunikasi antara pelanggan GSM dengan sesamanya, atau dengan pelanggan baru jaringan telekomunikasi lainnya Ada 5 fungsi pokok dalam NSS ◦ ◦ ◦ MSC (Mobile Service Switching Center) HLR (Home Location Register) VLR (Visitors Location Register) AUC (Autnentication Center) EIR (Equipmen Identity Register)

Network and Switching Subsistem MSC (Mobile Service Switching Center) ◦ Berperan menyelenggaranakan fungsi penyambungan, pengaturan trafik, pensinyalan dan pembebanan biaya percakapan yang diperluakan MS (mobile station) HLR (Home Location Register) ◦ Lokasi aktual dari pelanggan VLR (Visitors Location Register) ◦ Memuat informasi lengkap mengenai seluruh MS yang memasuki wilayahnya

Network and Switching Subsistem AUC (Autnentication Center) ◦ Melayani HLR dengan menyampaikan parameter autentitikasi dan pengkodean serta kunci-kunci pengkodean berdasarkan nomor-nomor yang diberikan, untuk menjamin kerahasian setiap panggilan dan menaikkan tingkat keamananya EIR (Equipmen Identity Register) ◦ Informasi tentang indentitas dari setiap ME (perangkat telepon)

Radio Selular Digital Saluran bagi sistem radio digital tanpa kabel: ◦ CDPD (Cellular Digital Packet Data) ? ◦ CDMA (Code Divison Multiple Access) ?
