BAB I LISTRIK STATIS SEJARAH PENEMUAN LISTRIK menguji

BAB I LISTRIK STATIS

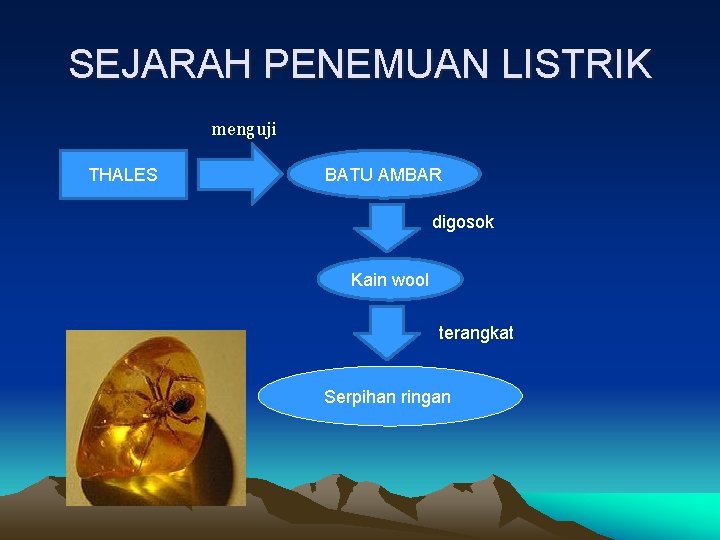

SEJARAH PENEMUAN LISTRIK menguji THALES BATU AMBAR digosok Kain wool terangkat Serpihan ringan

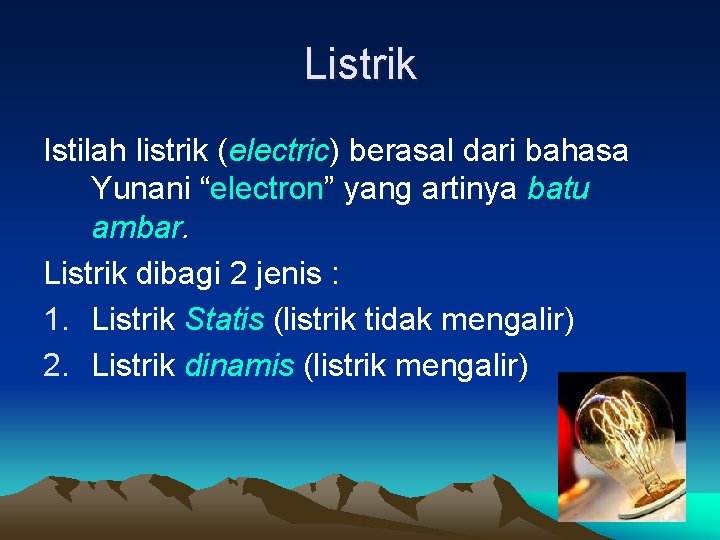

Listrik Istilah listrik (electric) berasal dari bahasa Yunani “electron” yang artinya batu ambar. Listrik dibagi 2 jenis : 1. Listrik Statis (listrik tidak mengalir) 2. Listrik dinamis (listrik mengalir)

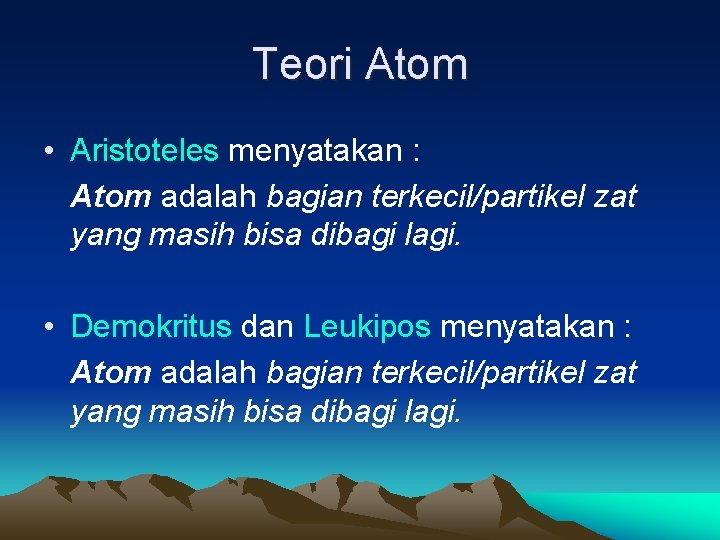

Teori Atom • Aristoteles menyatakan : Atom adalah bagian terkecil/partikel zat yang masih bisa dibagi lagi. • Demokritus dan Leukipos menyatakan : Atom adalah bagian terkecil/partikel zat yang masih bisa dibagi lagi.

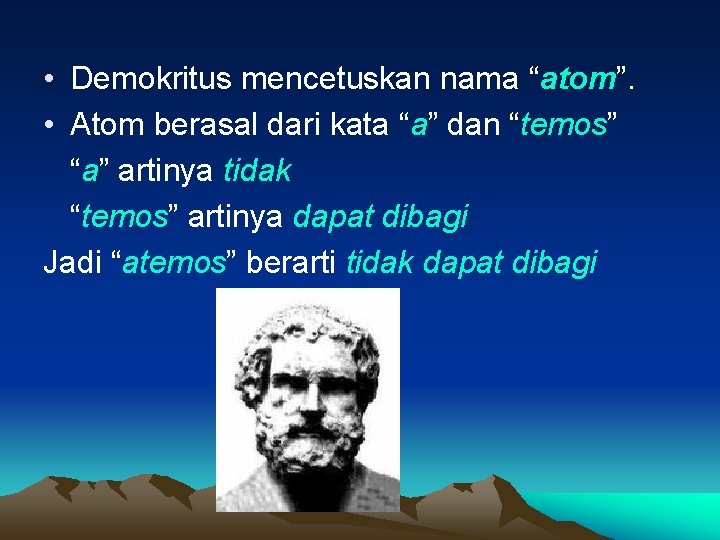

• Demokritus mencetuskan nama “atom”. • Atom berasal dari kata “a” dan “temos” “a” artinya tidak “temos” artinya dapat dibagi Jadi “atemos” berarti tidak dapat dibagi

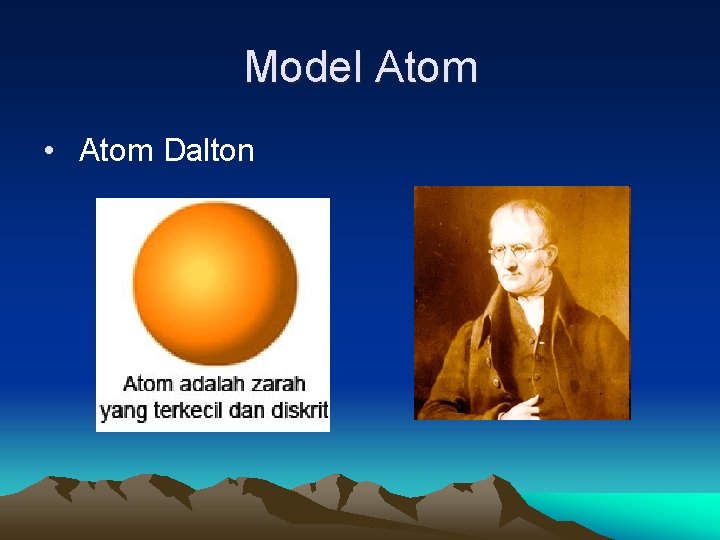

Model Atom • Atom Dalton

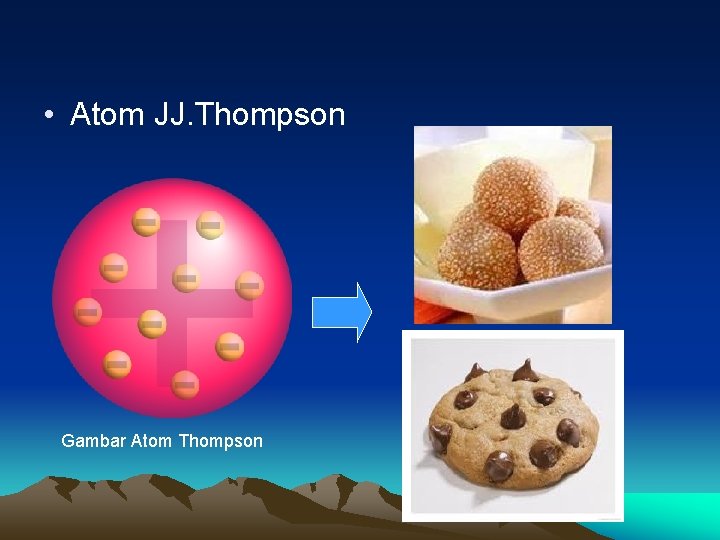

• Atom JJ. Thompson Gambar Atom Thompson

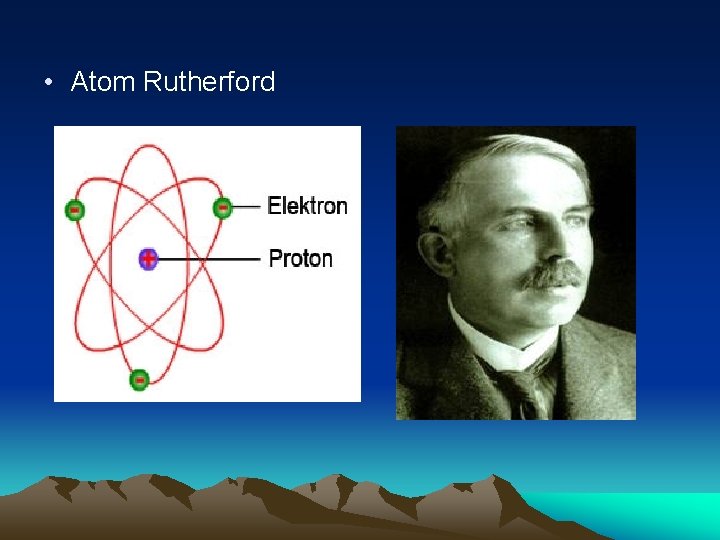

• Atom Rutherford

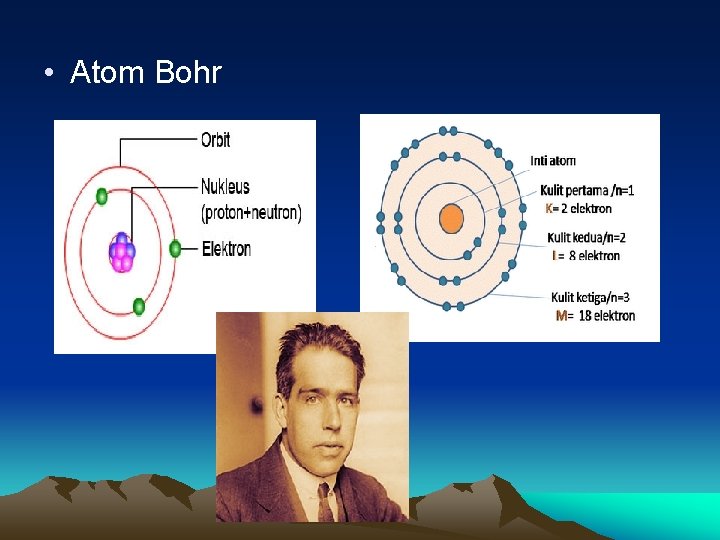

• Atom Bohr

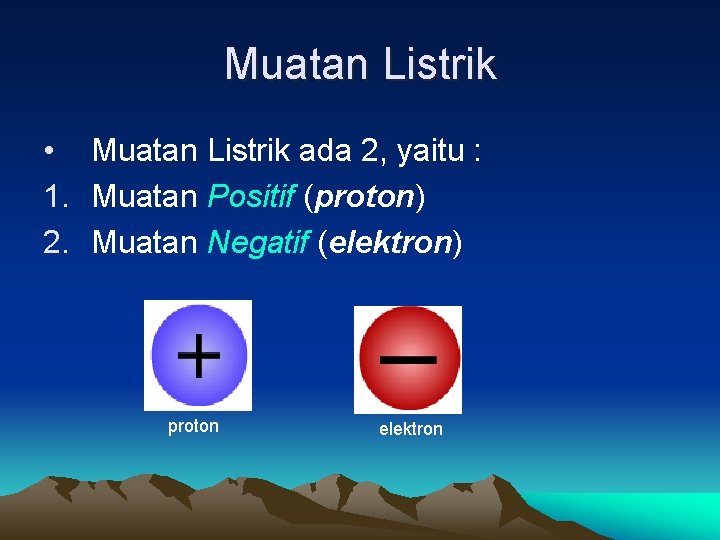

Muatan Listrik • Muatan Listrik ada 2, yaitu : 1. Muatan Positif (proton) 2. Muatan Negatif (elektron) proton elektron

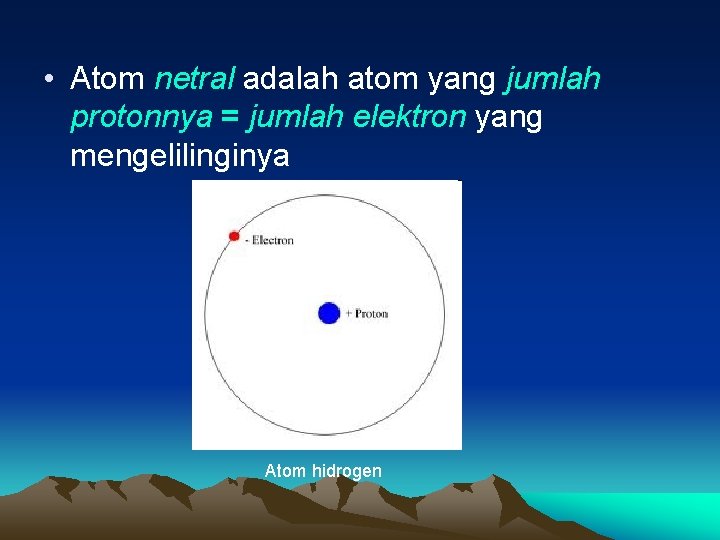

• Atom netral adalah atom yang jumlah protonnya = jumlah elektron yang mengelilinginya Atom hidrogen

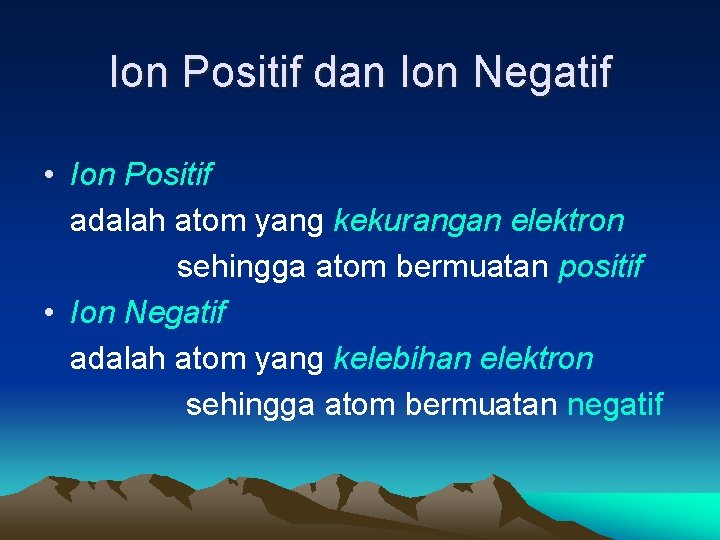

Ion Positif dan Ion Negatif • Ion Positif adalah atom yang kekurangan elektron sehingga atom bermuatan positif • Ion Negatif adalah atom yang kelebihan elektron sehingga atom bermuatan negatif

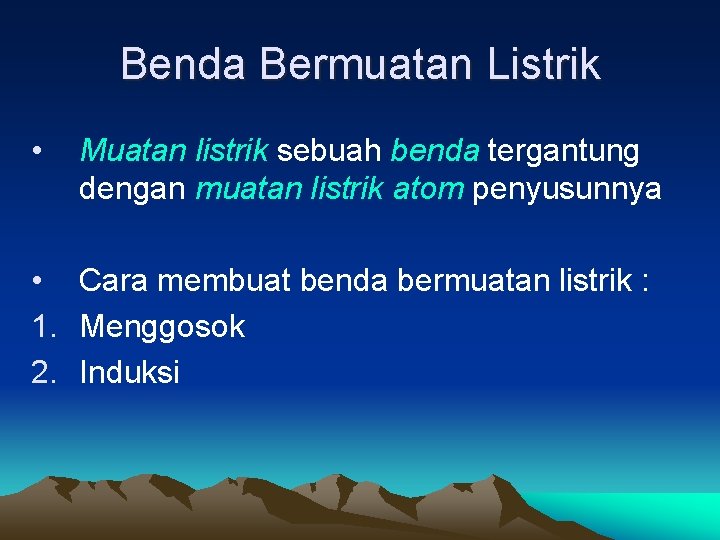

Benda Bermuatan Listrik • Muatan listrik sebuah benda tergantung dengan muatan listrik atom penyusunnya • Cara membuat benda bermuatan listrik : 1. Menggosok 2. Induksi

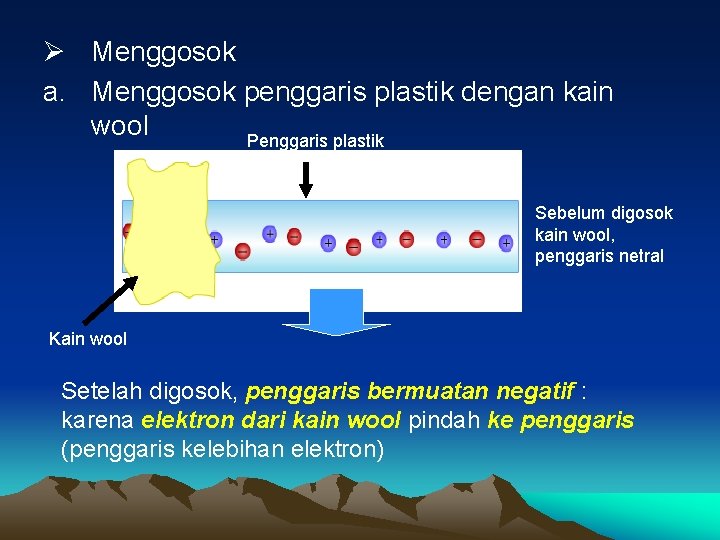

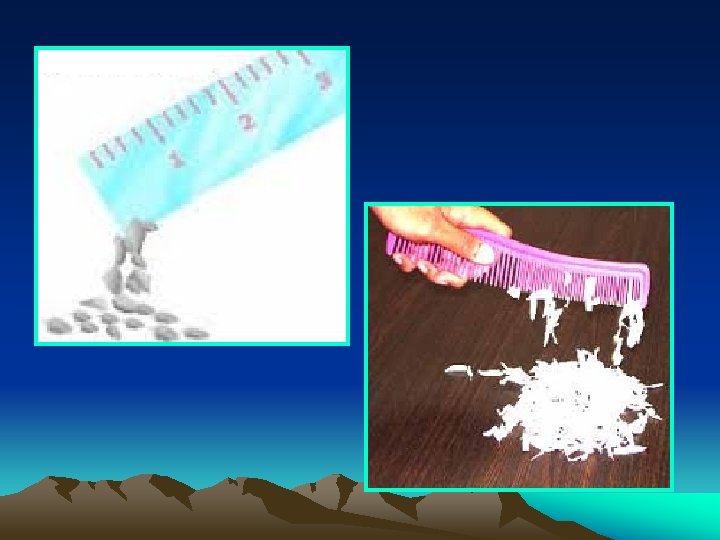

Ø Menggosok a. Menggosok penggaris plastik dengan kain wool Penggaris plastik Sebelum digosok kain wool, penggaris netral Kain wool Setelah digosok, penggaris bermuatan negatif : karena elektron dari kain wool pindah ke penggaris (penggaris kelebihan elektron)

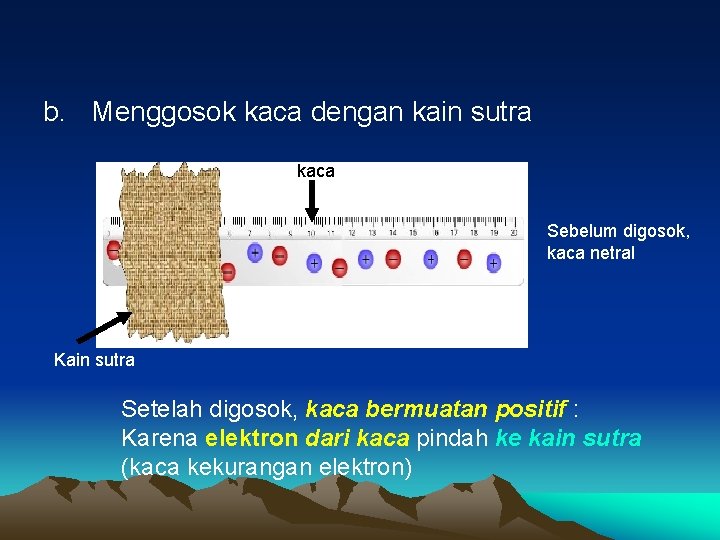

b. Menggosok kaca dengan kain sutra kaca Sebelum digosok, kaca netral Kain sutra Setelah digosok, kaca bermuatan positif : Karena elektron dari kaca pindah ke kain sutra (kaca kekurangan elektron)

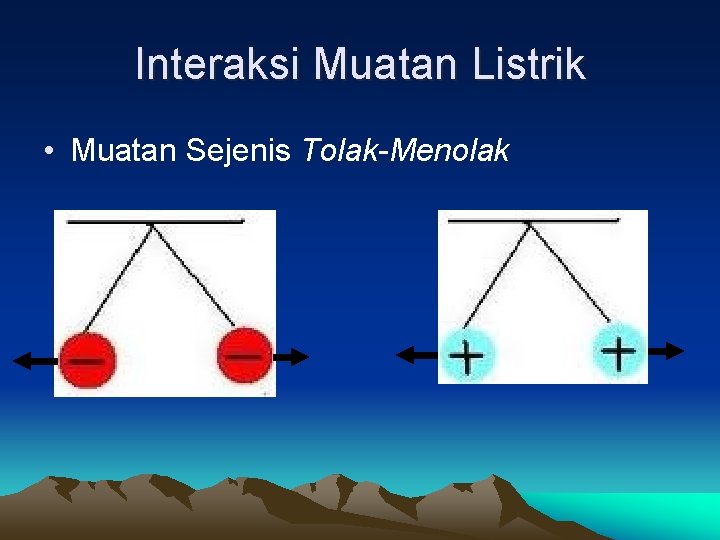

Interaksi Muatan Listrik • Muatan Sejenis Tolak-Menolak

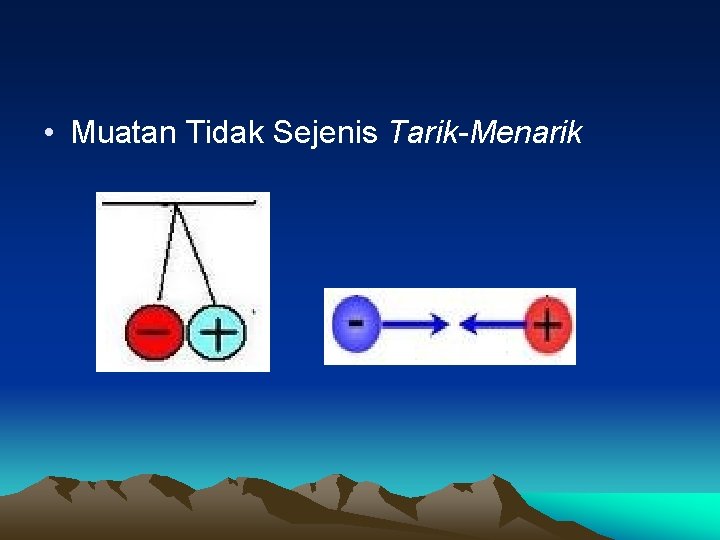

• Muatan Tidak Sejenis Tarik-Menarik

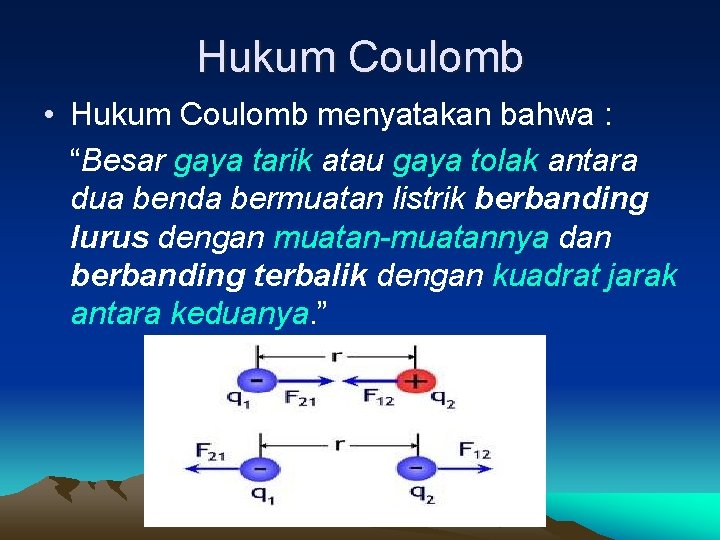

Hukum Coulomb • Hukum Coulomb menyatakan bahwa : “Besar gaya tarik atau gaya tolak antara dua benda bermuatan listrik berbanding lurus dengan muatan-muatannya dan berbanding terbalik dengan kuadrat jarak antara keduanya. ”

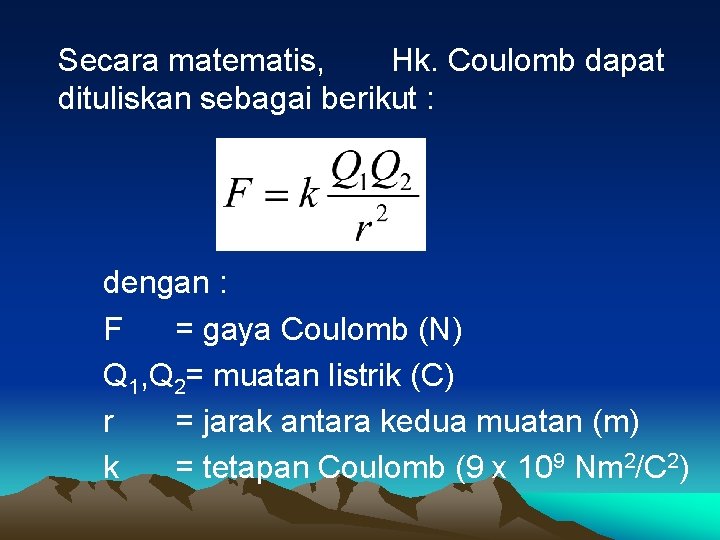

Secara matematis, Hk. Coulomb dapat dituliskan sebagai berikut : dengan : F = gaya Coulomb (N) Q 1, Q 2= muatan listrik (C) r = jarak antara kedua muatan (m) k = tetapan Coulomb (9 x 109 Nm 2/C 2)

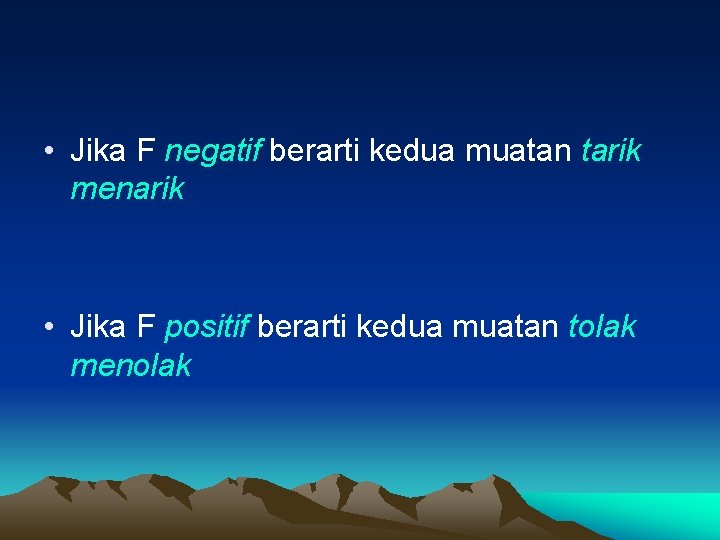

• Jika F negatif berarti kedua muatan tarik menarik • Jika F positif berarti kedua muatan tolak menolak

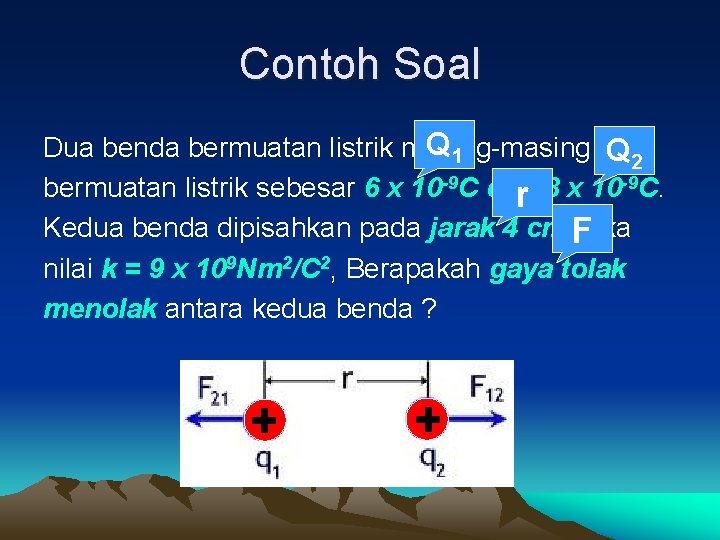

Contoh Soal Q 1 Dua benda bermuatan listrik masing-masing Q 2 -9 C. bermuatan listrik sebesar 6 x 10 -9 C dan 8 x 10 r Kedua benda dipisahkan pada jarak 4 cm. FJika nilai k = 9 x 109 Nm 2/C 2, Berapakah gaya tolak menolak antara kedua benda ?

Penyelesaian : • Diketahui : • Jawab : • Ditanya : F = …? Jadi, besar gaya tolak-menolak antara kedua benda adalah 27 x 10 -5 N

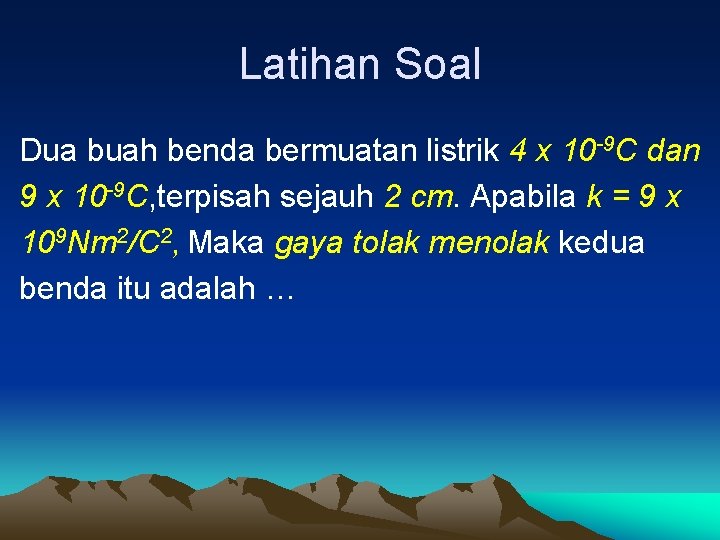

Latihan Soal Dua buah benda bermuatan listrik 4 x 10 -9 C dan 9 x 10 -9 C, terpisah sejauh 2 cm. Apabila k = 9 x 109 Nm 2/C 2, Maka gaya tolak menolak kedua benda itu adalah …

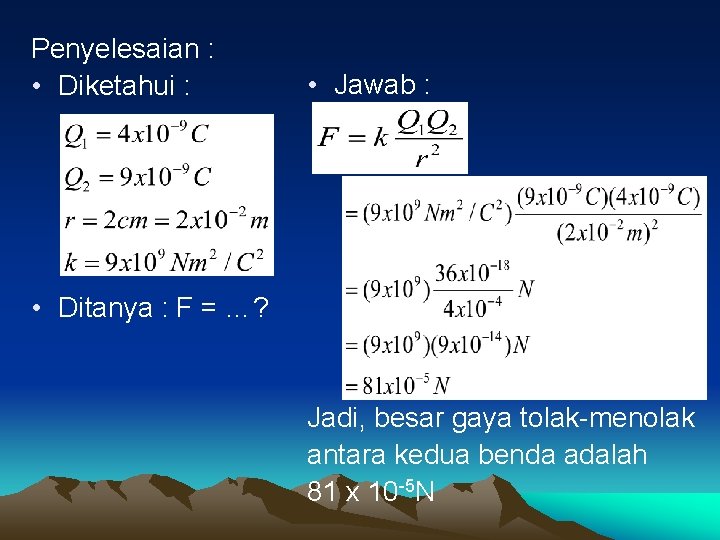

Penyelesaian : • Diketahui : • Jawab : • Ditanya : F = …? Jadi, besar gaya tolak-menolak antara kedua benda adalah 81 x 10 -5 N

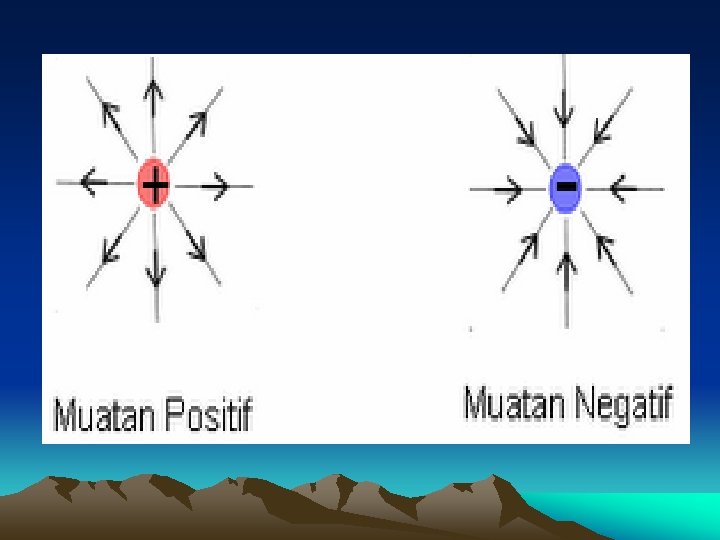

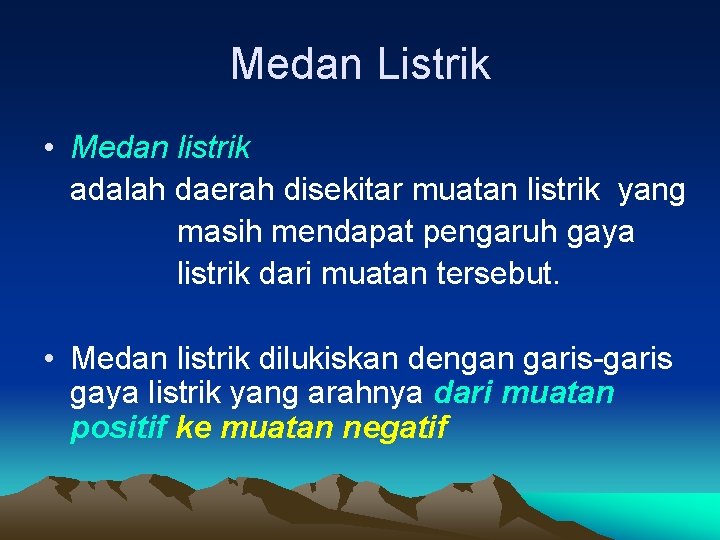

Medan Listrik • Medan listrik adalah daerah disekitar muatan listrik yang masih mendapat pengaruh gaya listrik dari muatan tersebut. • Medan listrik dilukiskan dengan garis-garis gaya listrik yang arahnya dari muatan positif ke muatan negatif

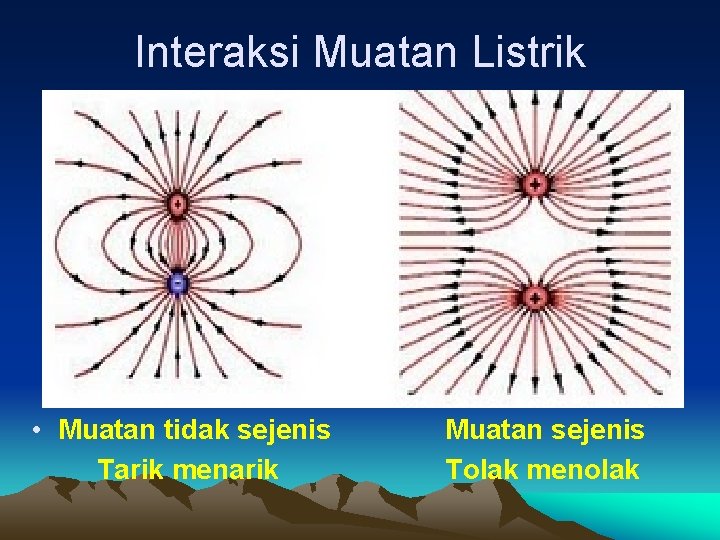

Interaksi Muatan Listrik • Muatan tidak sejenis Tarik menarik Muatan sejenis Tolak menolak

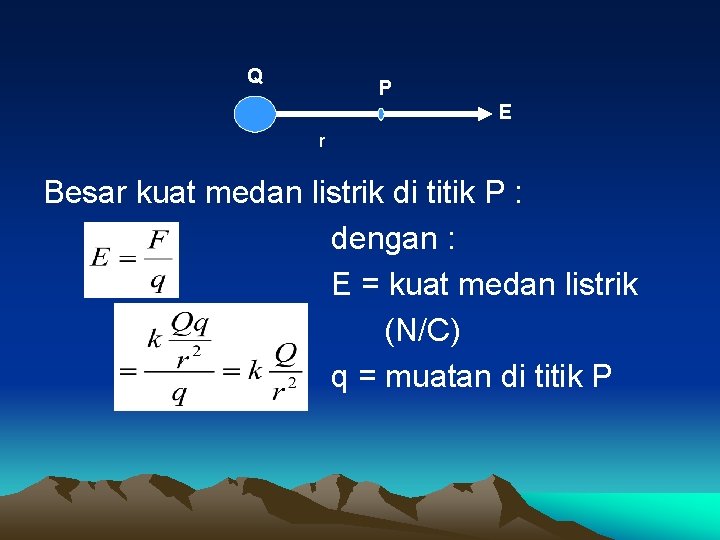

Q P E r Besar kuat medan listrik di titik P : dengan : E = kuat medan listrik (N/C) q = muatan di titik P

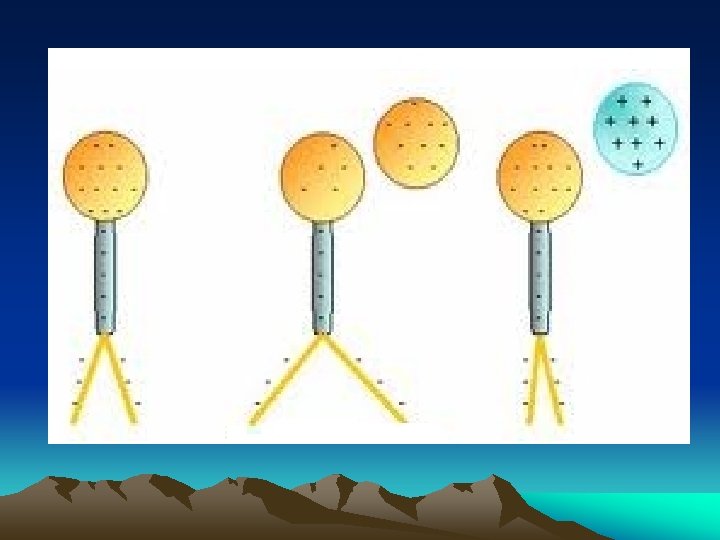

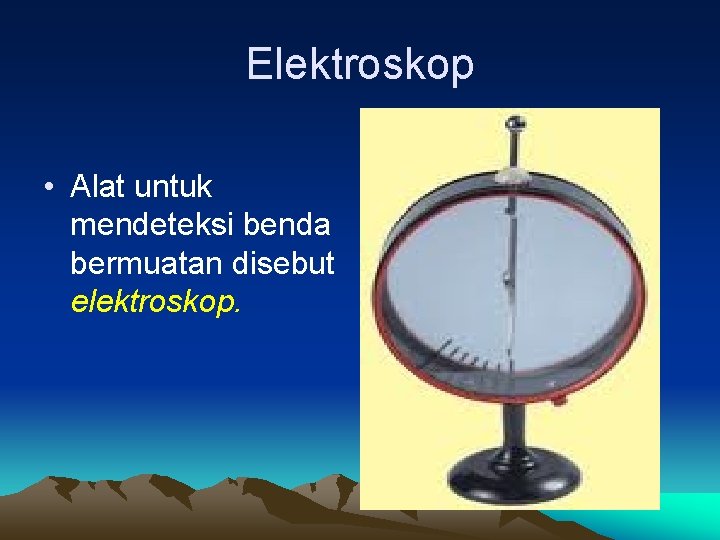

Elektroskop • Alat untuk mendeteksi benda bermuatan disebut elektroskop.

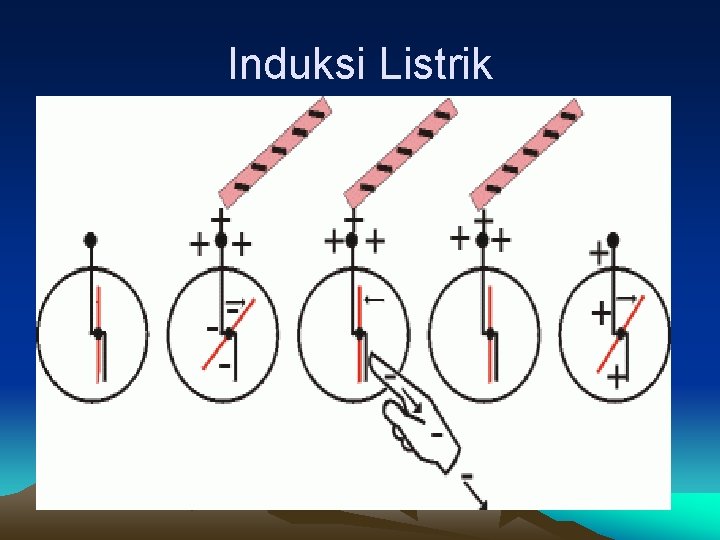

Induksi Listrik

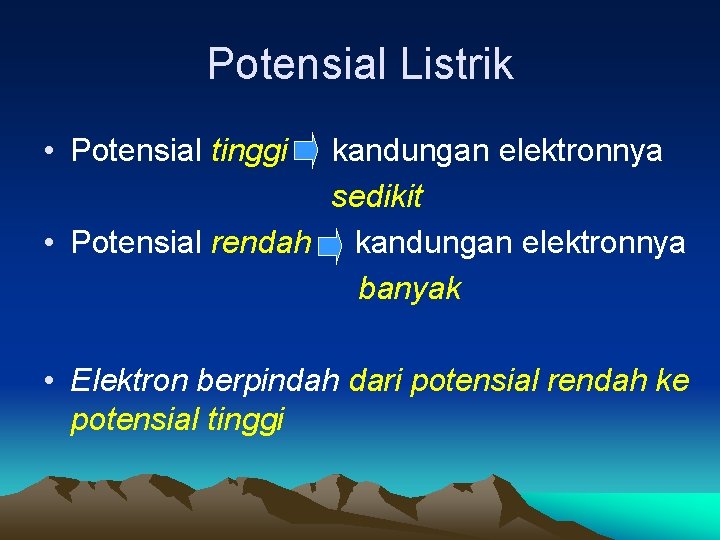

Potensial Listrik • Potensial tinggi kandungan elektronnya sedikit • Potensial rendah kandungan elektronnya banyak • Elektron berpindah dari potensial rendah ke potensial tinggi

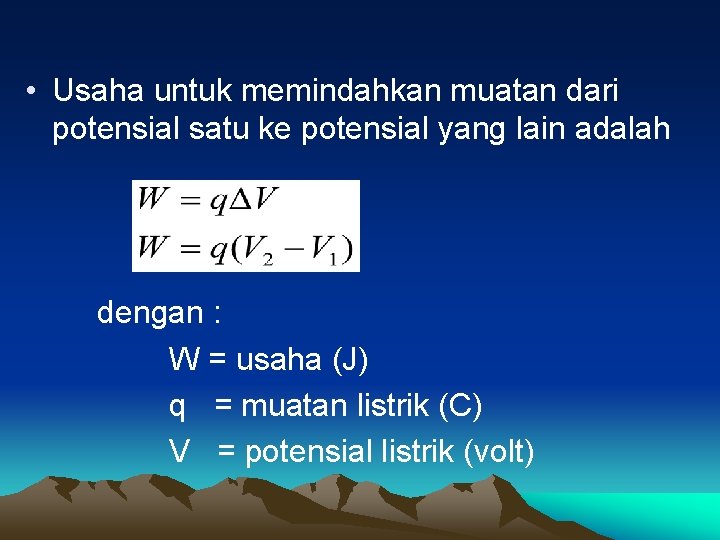

• Usaha untuk memindahkan muatan dari potensial satu ke potensial yang lain adalah dengan : W = usaha (J) q = muatan listrik (C) V = potensial listrik (volt)

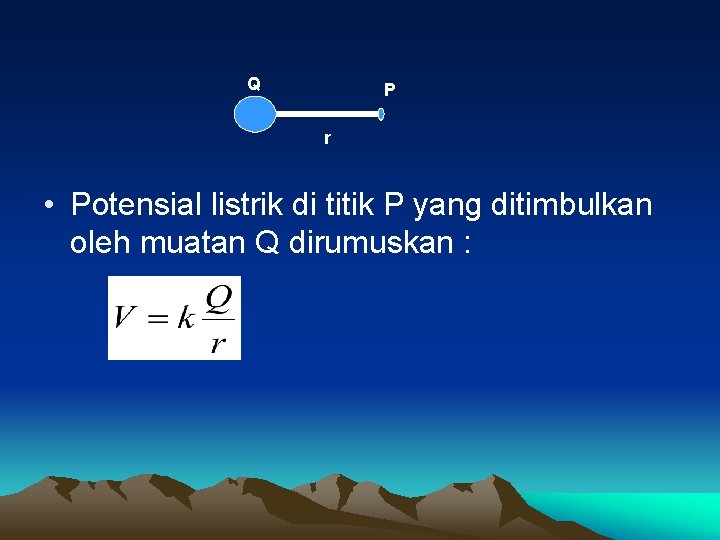

Q P r • Potensial listrik di titik P yang ditimbulkan oleh muatan Q dirumuskan :

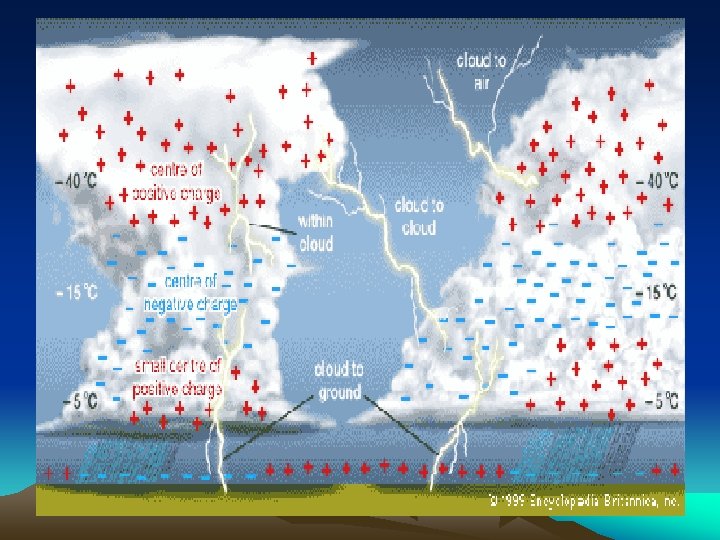

Penerapan Listrik Statis • Petir

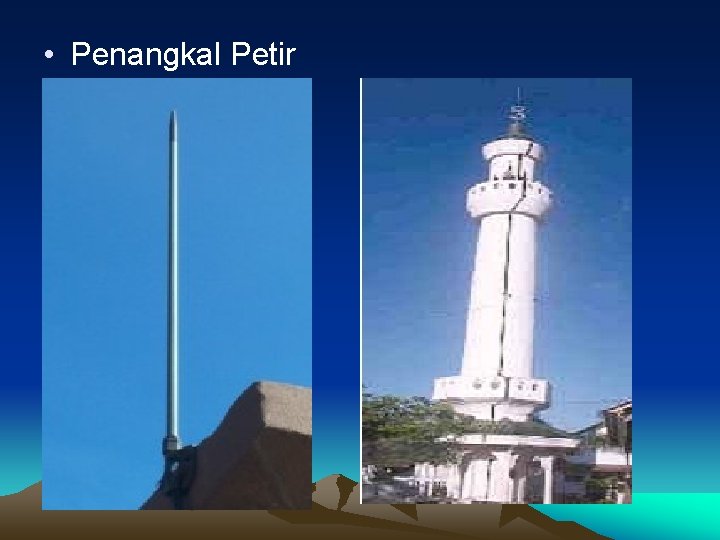

• Penangkal Petir

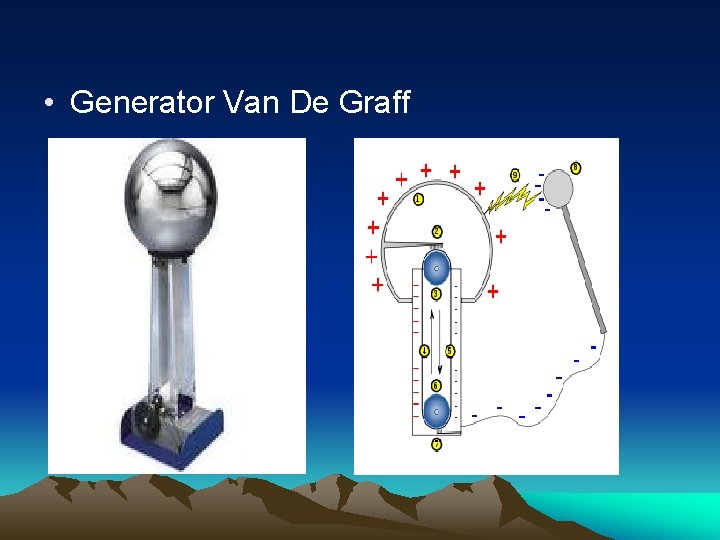

• Generator Van De Graff
