BAB 8 MULTIPLEXER DEMULTIPLEXER DAN KOMPARATOR MULTIPLEXER l

BAB 8 MULTIPLEXER, DEMULTIPLEXER DAN KOMPARATOR

MULTIPLEXER l Multiplexer atau data selector adalah rangkaian logika yang menerima beberapa input data digital dan memilih salah satu input untuk diteruskan ke output. Data yang diteruskan ke output ditentukan oleh input selector.

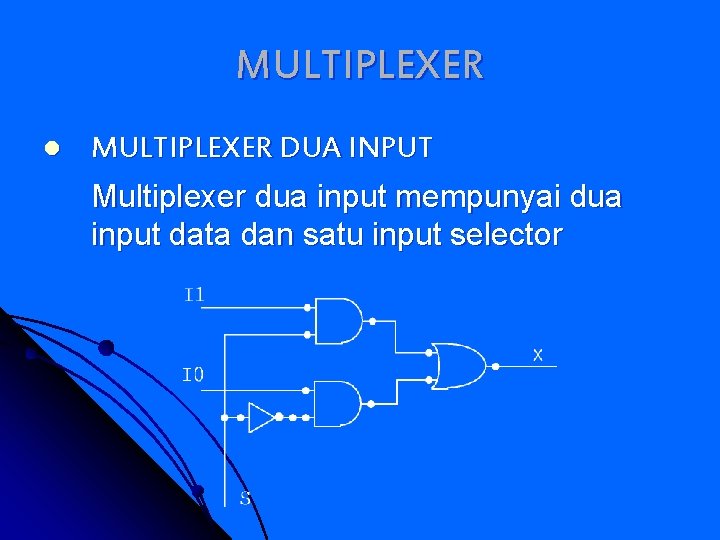

MULTIPLEXER l MULTIPLEXER DUA INPUT Multiplexer dua input mempunyai dua input data dan satu input selector

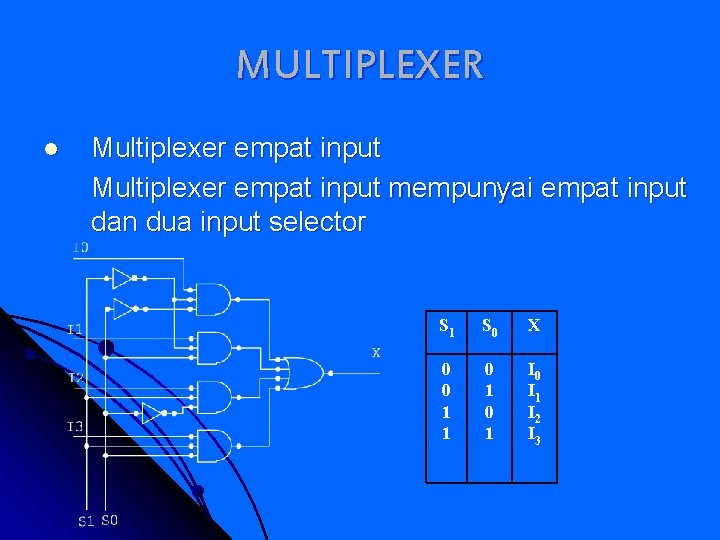

MULTIPLEXER l Multiplexer empat input mempunyai empat input dan dua input selector S 1 S 0 X 0 0 1 1 0 1 I 0 I 1 I 2 I 3

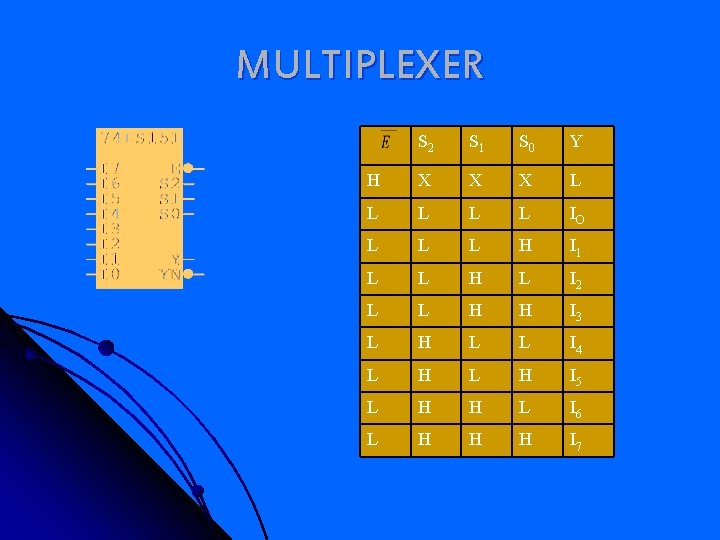

MULTIPLEXER l Multiplexer delapan input mempunyai input data sebanyak delapan dan tiga input selector. Multiplexer delapan input telah difabrikasi dengan seri 74151.

MULTIPLEXER S 2 S 1 S 0 Y H X X X L L L IO L L L H I 1 L L H L I 2 L L H H I 3 L H L L I 4 L H I 5 L H H L I 6 L H H H I 7

MULTIPLEXER Multiplexer quad two input Multiplexer ini mempunyai dua kelompok input, masing kelompok terdiri dari 4 bit biner. Output multiplexer merupakan 4 bit biner l Multi plexer ini telah difabrikasi dalam sebuah cip IC dengan seri 74 ALS 157 l

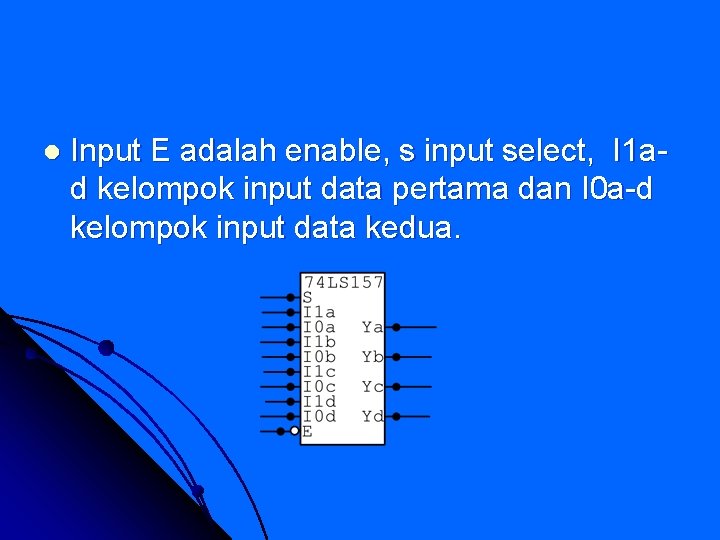

l Input E adalah enable, s input select, I 1 ad kelompok input data pertama dan I 0 a-d kelompok input data kedua.

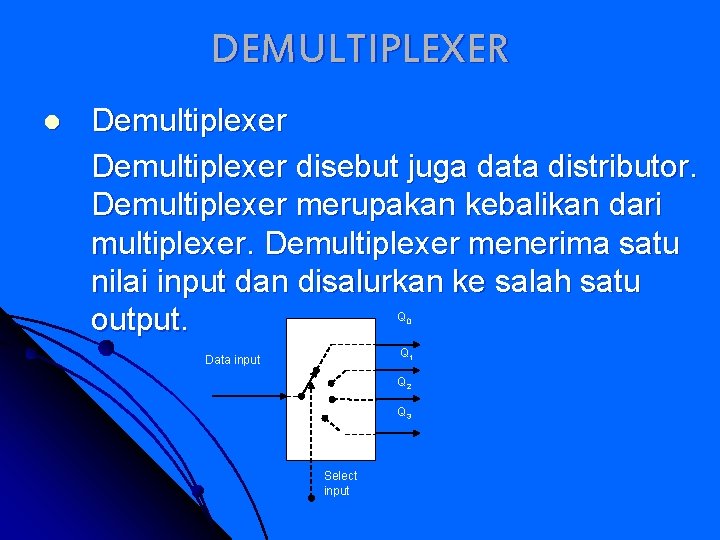

DEMULTIPLEXER l Demultiplexer disebut juga data distributor. Demultiplexer merupakan kebalikan dari multiplexer. Demultiplexer menerima satu nilai input dan disalurkan ke salah satu output. Q 0 Q 1 Data input Q 2 Q 3 Select input

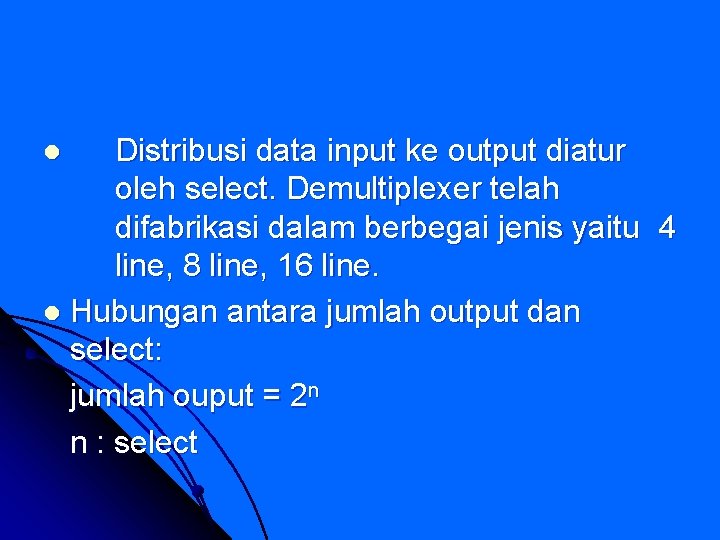

Distribusi data input ke output diatur oleh select. Demultiplexer telah difabrikasi dalam berbegai jenis yaitu 4 line, 8 line, 16 line. l Hubungan antara jumlah output dan select: jumlah ouput = 2 n n : select l

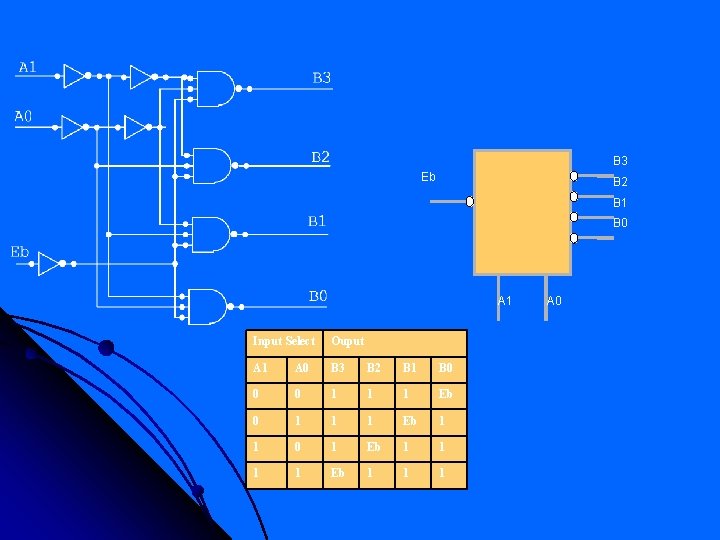

l Demultiplexer 4 saluran Demultiplexer jenis ini mempunyai 2 select sebagai pengatur distribusi data dan telah difabrikasi dalam chip IC dengan seri 74139.

B 3 Eb B 2 B 1 B 0 A 1 Input Select Ouput A 1 A 0 B 3 B 2 B 1 B 0 0 0 1 1 1 Eb 1 1 0 1 Eb 1 1 1 A 0

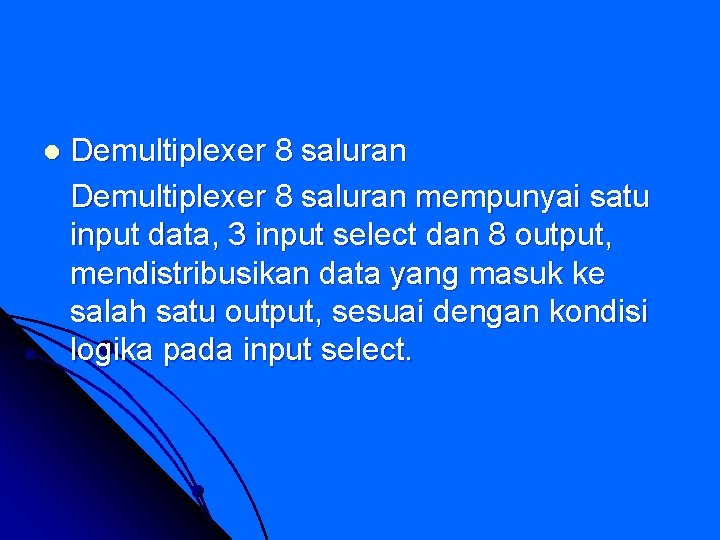

l Demultiplexer 8 saluran mempunyai satu input data, 3 input select dan 8 output, mendistribusikan data yang masuk ke salah satu output, sesuai dengan kondisi logika pada input select.

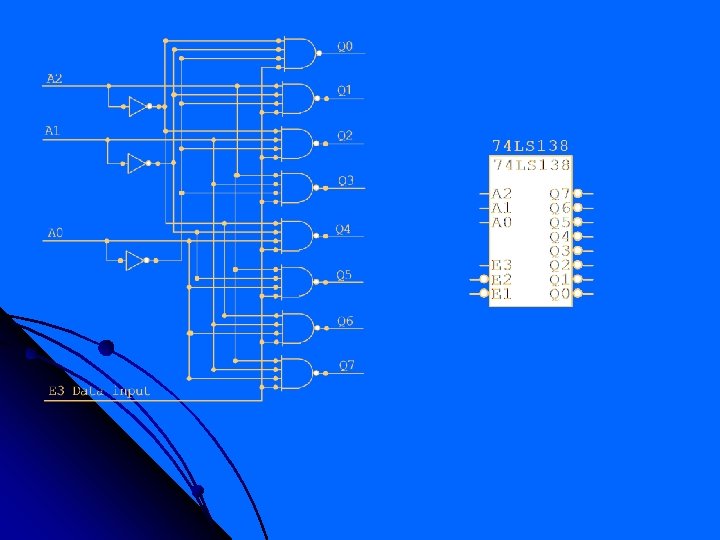

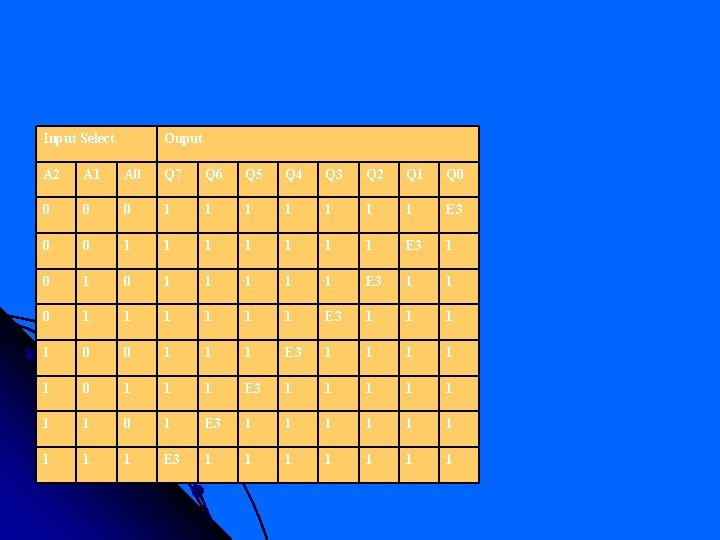

Input Select Ouput A 2 A 1 A 0 Q 7 Q 6 Q 5 Q 4 Q 3 Q 2 Q 1 Q 0 0 1 1 1 1 E 3 1 0 1 1 1 E 3 1 1 0 0 1 1 1 E 3 1 1 1 1 0 1 E 3 1 1 1 1

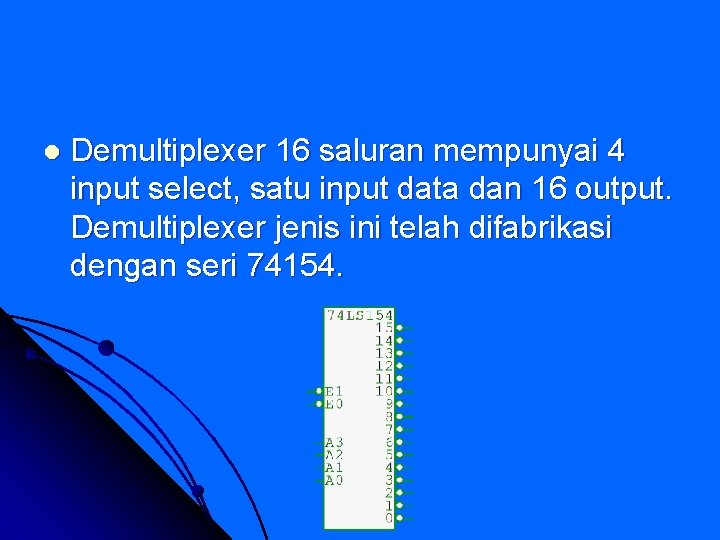

l Demultiplexer 16 saluran mempunyai 4 input select, satu input data dan 16 output. Demultiplexer jenis ini telah difabrikasi dengan seri 74154.

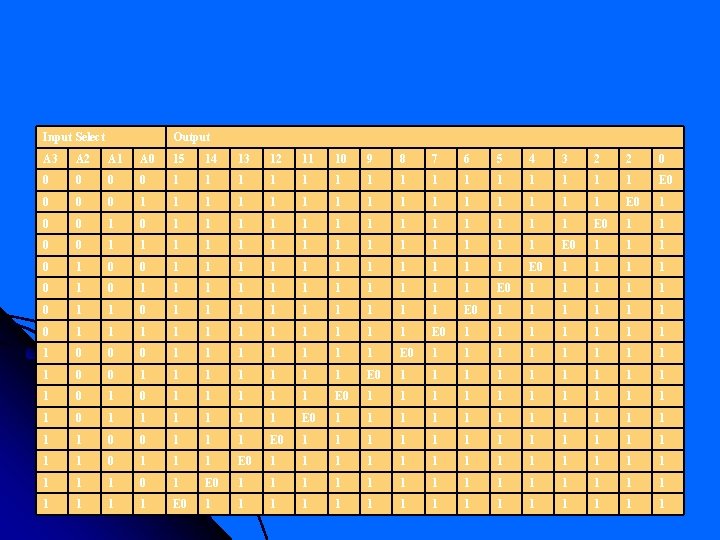

Input Select Output A 3 A 2 A 1 A 0 15 14 13 12 11 10 9 8 7 6 5 4 3 2 2 0 0 0 1 1 1 1 1 1 1 1 E 0 1 0 1 1 1 1 E 0 1 1 0 0 1 1 1 1 E 0 1 1 1 0 0 1 1 1 1 1 1 E 0 1 1 1 0 1 1 1 1 1 E 0 1 1 1 1 0 0 0 1 1 1 1 E 0 1 1 1 1 1 0 1 1 1 E 0 1 1 1 1 1 1 1 0 0 1 1 1 E 0 1 1 1 1 1 1 1 1 0 1 E 0 1 1 1 1 1 1 1 1

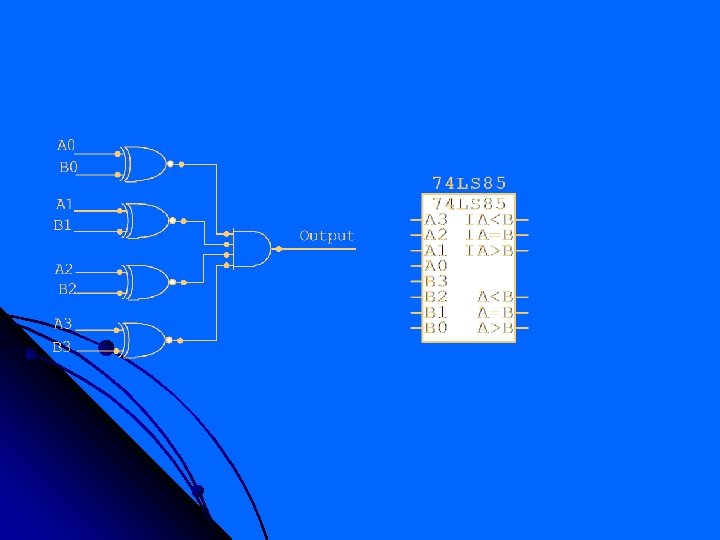

COMPARATOR l l Pada system digital, sering digunakan comparator yang berfungsi untuk membandingkan dua buah data biner. Comparator digital yang paling sederhana dapat dibuat dengan menggunakan gerbang ex-nor Untuk membuat comparator yang membandingkan lebih dari 2 bit, bisa dilakukan dengan menambahkan gerbang ex –nor , kemudian setiap ouput dari ex-nor di-and-kan sehingga saat bit yang dibandingkan sama maka output akan 1

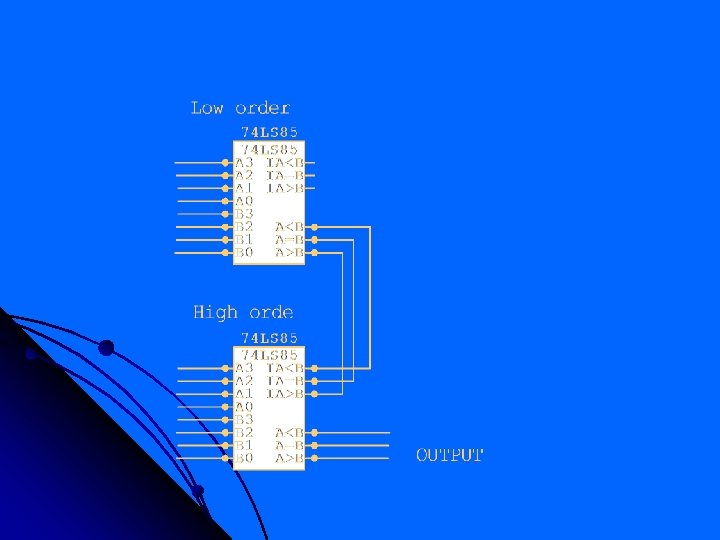

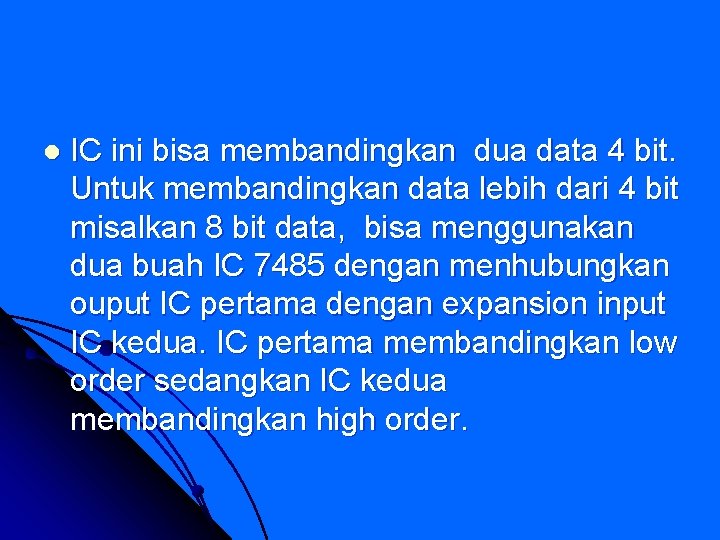

l IC ini bisa membandingkan dua data 4 bit. Untuk membandingkan data lebih dari 4 bit misalkan 8 bit data, bisa menggunakan dua buah IC 7485 dengan menhubungkan ouput IC pertama dengan expansion input IC kedua. IC pertama membandingkan low order sedangkan IC kedua membandingkan high order.
