---------------------------------------Bab 7 --------------------------------------- Bab 7 PENGELOLAAN ALAT MASUKAN-KELUARAN 1 A. Alat Masukan dan Keluaran 1. Arah Masukan Keluaran • Masukan berarti masuk ke prosesor atau memori • Keluaran berarti keluar dari prosesor atau memori Masukan Prosesor Memori Keluaran

---------------------------------------Bab 7 --------------------------------------- BIOS • BIOS adalah Basic Input Output System yang terdapat di dalam komputer • BIOS bertugas untuk mengatur agar semua cips, penggerak, pangkalan (port), dan mikroprosesor dapat bekerja sama

---------------------------------------Bab 7 --------------------------------------- Fungsi BIOS • Melakukan POST (power-on self-test) untuk semua komponen peranti keras di dalam sistem untuk memastikan bahwa semuanya bekerja dengan baik • Mengaktifkan cip BIOS di semua kartu yang dipasang di komputer, misalnya, kartu grafik • Menyediakan perintah (routine) bagi sistem operasi untuk bekerja dengan peranti keras, misalnya, kunci ketik, monitor tampilan, pangkalan serial dan paralel • Mengelola setting untuk hard disk, clock, dan sebagainya

---------------------------------------Bab 7 --------------------------------------- Urutan kerja BIOS • Memeriksa isi dari CMOS (64 bait) untuk keadaan sistem yang sedang berlaku • Muat interrupt handler yakni program yang menyampaikan keadaan peranti keras kepada sistem operasi (misalnya menerangkan tekanan kunci ketik kepada sistem operasi) dan device driver yakni penggerak semua alat masukan keluaran • Memulaikan manajemen register dan daya • Melaksanakan POST • Menayangkan setting dari sistem • Menentukan alat apa yang dapat di-boot • Memulaikan urutan kerja bootstrap

---------------------------------------Bab 7 --------------------------------------- • Driver • Driver adalah program penghubung di antara komputer dengan alat masukan-keluaran yang tidak terletak di komputer (motherboard) • Sebagian fungsi driver adalah sebagai penerjemah di antara sinyal listrik di peranti keras dengan bahasa pemrograman tingkat tinggi di sistem operasi dan program aplikasi • Dengan demikian perintah dari sistem operasi dan dari program aplikasi ke peranti keras dilakukan melalui driver • Driver terpisah dari sistem operasi sehingga mudah dimutakhirkan • Sebagian besar urusan masukan-keluaran adalah urusan antrian dan penampung (buffer) serta karena itu membebaskan prosesor untuk pekerjaan lain

---------------------------------------Bab 7 --------------------------------------- 2. Jenis Alat Masukan-Keluaran Alat Masukan • Ada alat yang berfungsi sebagai masukan saja seperti panel kunci ketik atau maos. Alat Keluaran • Ada alat yang berfungsi sebagai keluaran saja seperti pencetak Alat Masukan-Keluaran • Ada alat yang berfungsi ganda sebagai masukan dan keluaran seperti modem Terminal • Terminal adalah gabungan beberapa jenis alat masukan, keluaran, dan masukan-keluaran • Terminal cerdas jika dilengkapi prosesor • Terminal dungu jika tanpa prosesor

---------------------------------------Bab 7 --------------------------------------- 3. Cara Akses Cara alat masukan-keluaran mengakses komputer dikenal sebagai • Akses pemetaan memori (memory mapped) • Akses pengkalan (port) Akses Pemetaan Memori • Alat masukan-keluaran langsung dihubungkan ke memori pada alamat memori tertentu • Monitor tampilan dihubungkan langsung ke memori sehingga setiap piksel pada tampilan diatur pada alamat memori tertentu Akses Pangkalan • Alat masukan-keluaran berhubungan dengan komputer melalui pangkalan • Ada pangkalan paralel dan ada pangkalan serial

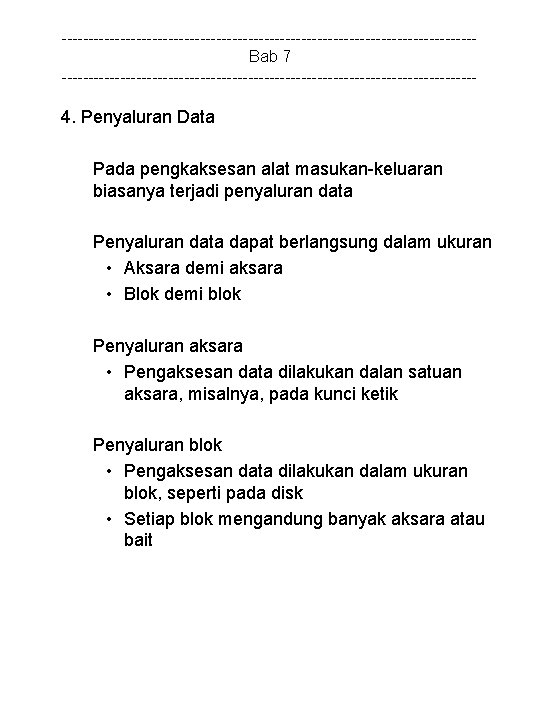

---------------------------------------Bab 7 --------------------------------------- 4. Penyaluran Data Pada pengkaksesan alat masukan-keluaran biasanya terjadi penyaluran data Penyaluran data dapat berlangsung dalam ukuran • Aksara demi aksara • Blok demi blok Penyaluran aksara • Pengaksesan data dilakukan dalan satuan aksara, misalnya, pada kunci ketik Penyaluran blok • Pengaksesan data dilakukan dalam ukuran blok, seperti pada disk • Setiap blok mengandung banyak aksara atau bait

---------------------------------------Bab 7 --------------------------------------- 5. Cara Penyaluran Sinyal alat masukan-keluaran yang disalurkan dari dan ke komputer dilakukan melalui • Kabel • Tanpa kabel Saluran kabel • Sinyal alat masukan-keluaran terhubung ke komputer melalui kabel. Saluran Tanpa Kabel • Sinyal alat masukan-keluaran terhubung ke komputer melalui gelombang elektromagnetik (seperti radio) • Salah satu bentuk gelombang elektromagnetik adalah gelombang inframerah

---------------------------------------Bab 7 --------------------------------------- 6. Modus Penyaluran data dilakukan secara aksara demi aksara melalui modus • Paralel • Serial Penyaluran paralel • Aksara ascii terdiri atas 7 -bit. Pada penyaluran paralel, digunakan 7 saluran sehingga secara paralel, satu aksara atau 7 bit disalurkan sekaligus, dengan setiap saluran menyalurkan satu bit Penyaluran serial • Pada penyaluran serial digunakan hanya satu saluran sehingga bit pada aksara disalurkan secara berurutan

---------------------------------------Bab 7 --------------------------------------- 7. Sinkronisasi Penyaluran Penyalur dan penerima saluran menggunakan pewaktu atau clock. Pewaktu mereka dapat • Sinkron • Taksinkron Penyaluran sinkron • Pewaktu pada penyalur dan penerima bekerja secara sinkron sehingga bit dapat disalurkan secara terus menerus aksara Tanda mulai aksara

---------------------------------------Bab 7 --------------------------------------- • Penyaluran taksinkron Pewaktu pada penyalur dan penerima bekerja taksinkron sehingga setiap kali bit pertama dan terakhir pada satu aksara disalurkan, penyalur perlu menyalurkan tanda mulai (start) dan tanda akhir (stop) aksara start aksara stop start Dapat ditambahkan dengan pemeriksa keliru aksara start Pemestop riksa keliru

---------------------------------------Bab 7 --------------------------------------- Alat penghubung baku UART = universal asynchronous receivertransmitter USART = universal synchronous asynchronous receiver-transmitter BSC (Bi. Sync) = Binary synchronous communication Standar (rekomendasi) dari EIA Standar RS-232 C RS-422 RS-423 Jarak sampai 15 meter 700 meter Kecepatan sampai 20000 bit/detik 10 Mbaud 300 kbaud EIA = Electronic Industries Association RS = Recommended Standard

---------------------------------------Bab 7 --------------------------------------- Cip UART • Cip ini mengubah sinyal paralel menjadi serial dan sebaliknya mengubah sinyal serial menjadi paralel • UART bekerja secara asinkron (takrempak) • USART bekerja secara asinkron dan sinkron (serempak)

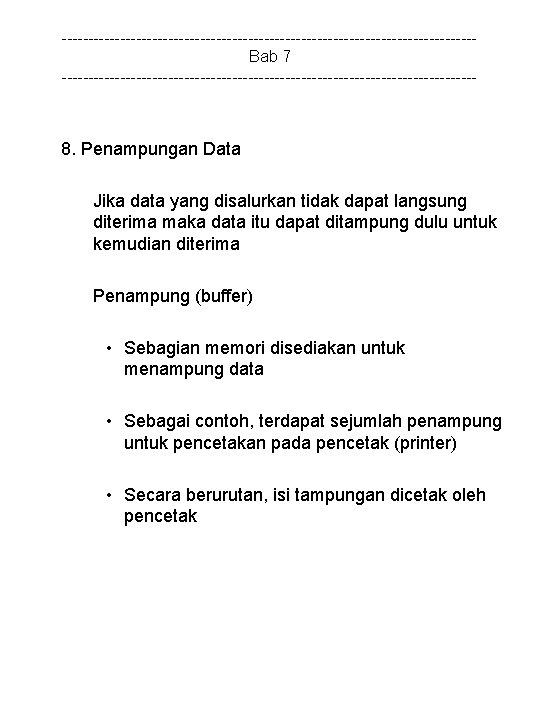

---------------------------------------Bab 7 --------------------------------------- 8. Penampungan Data Jika data yang disalurkan tidak dapat langsung diterima maka data itu dapat ditampung dulu untuk kemudian diterima Penampung (buffer) • Sebagian memori disediakan untuk menampung data • Sebagai contoh, terdapat sejumlah penampung untuk pencetakan pada pencetak (printer) • Secara berurutan, isi tampungan dicetak oleh pencetak

---------------------------------------Bab 7 --------------------------------------- 9. Kecepatan Penyaluran Data Kecepatan penyaluran dihitung dalam bit/detik (Mbps = megabit per second) Sekedar gambaran Kecepatan Penyaluran (bit/detik) 300 1200 2400 4800 9600 14400 28800 38400 Waktu salur laporan 20 halaman ketik spasi tunggal 40 menit 10 menit 5 menit 2, 5 menit 1, 25 menit 50 detik 25 detik 19 detik

---------------------------------------Bab 7 --------------------------------------- B. Sistem Transmisi 1. Saluran Transmisi Saluran transmisi terdiri atas sejumlah komponen dari alat masukan-keluaran ke komputer Komponen itu mencakup • • Pangkalan (port) Konektor Saluran transmisi Kecepatan transmisi Alat antarmuka Pensakelaran Protokol Sistem penyandian

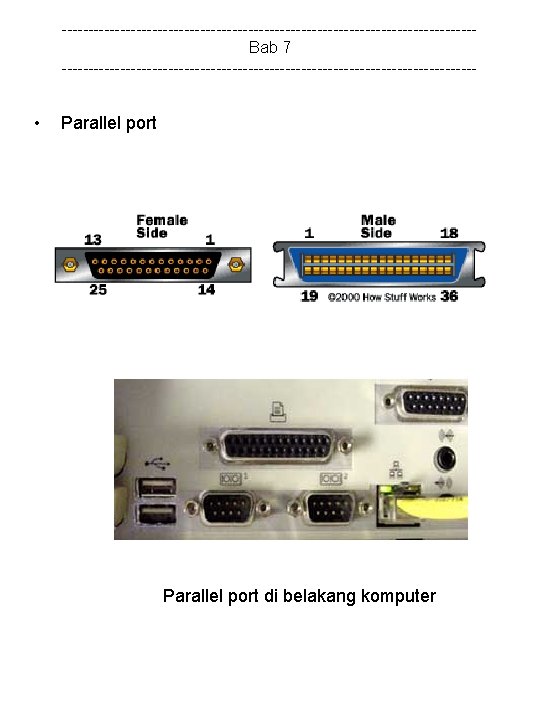

---------------------------------------Bab 7 --------------------------------------- 2. Pangkalan adalah tempat alat masukan-keluaran dihubungkan ke komputer Jenis pangkalan • Serial port (standar RS-232, RS-422) • Parallel port EPP (Enhanced parallel port) ECP (Extended capabilities port) berdasarkan standar IEEE 1284 • USB (Universal serial port) dapat dihubungkan sampai 127 dan dapat dibantu dengan USB hub • IEEE 1394 port (fire wire) • MIDI port (untuk musik) • SCSI port (small computer system interface) • Ir. DA port (infrared data association) FIR (fast infrared)

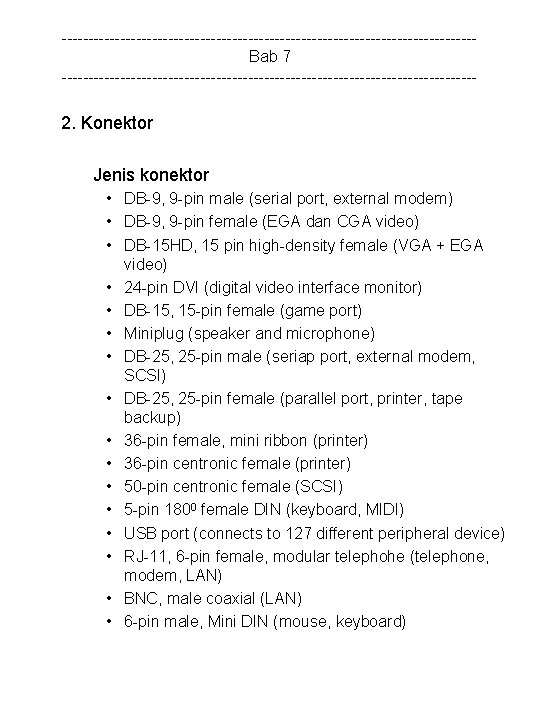

---------------------------------------Bab 7 --------------------------------------- 2. Konektor Jenis konektor • DB-9, 9 -pin male (serial port, external modem) • DB-9, 9 -pin female (EGA dan CGA video) • DB-15 HD, 15 pin high-density female (VGA + EGA video) • 24 -pin DVI (digital video interface monitor) • DB-15, 15 -pin female (game port) • Miniplug (speaker and microphone) • DB-25, 25 -pin male (seriap port, external modem, SCSI) • DB-25, 25 -pin female (parallel port, printer, tape backup) • 36 -pin female, mini ribbon (printer) • 36 -pin centronic female (printer) • 50 -pin centronic female (SCSI) • 5 -pin 1800 female DIN (keyboard, MIDI) • USB port (connects to 127 different peripheral device) • RJ-11, 6 -pin female, modular telephohe (telephone, modem, LAN) • BNC, male coaxial (LAN) • 6 -pin male, Mini DIN (mouse, keyboard)

---------------------------------------Bab 7 --------------------------------------- 2. Saluran Transmisi: Bus Karakteristik bus • Bus width (word size) umum 32, 64 bit • Clock speed, umum 100, 133, 400 MHz • Tipe: system bus (inside motherboard) • expansion bus (to peripheral device) Jenis expansion bus • ISA (Industry standard architecture) bus [umum dan lambat] • VESA local bus [terutama untuk video card] • PCI (peripheral component interconnect) local bus [videocard, sound card, SCSI] • AGP (accelerated graphic port) card [antara memori dan videocard] • USB (universal serial bus) • IEEE 1394 bus • PC card bus

---------------------------------------Bab 7 --------------------------------------- • Suatu struktur bus Prosesor Memori System bus AGP slot bus PCI bus expansion slot ISA bus expansion slot

---------------------------------------Bab 7 --------------------------------------- • Struktur bus tertentu disk monitor SCSI bus processor disk cache Graphic contgroller Bridge/ memory controller memory SCSI controller PCI bus IDE disk controller disk Expansion bus interface keyboard Expansion bus Parallel port Serial port

---------------------------------------Bab 7 --------------------------------------- 3. Saluran Transmisi: Kabel dan Radio Sambungan kabel Kabel twisted-pair 10 Base-T (ethernet) 100 Base-T (fast ethernet) 1000 Base-T (gigabit ethernet) Token ring 10 Mbps 1000 Mbps 4 – 16 Mbps Kabel koaksial 10 Base 2 (thinwire ethernet) 10 Base 5 (thickwire ethernet) 10 Mbps Kabel serat optik 10 Base-F (ethernet) 100 Base-Fx (fast ethernet) FDDI (fiber distributed-data interface) token ring 10 Mbps 100 Mbps

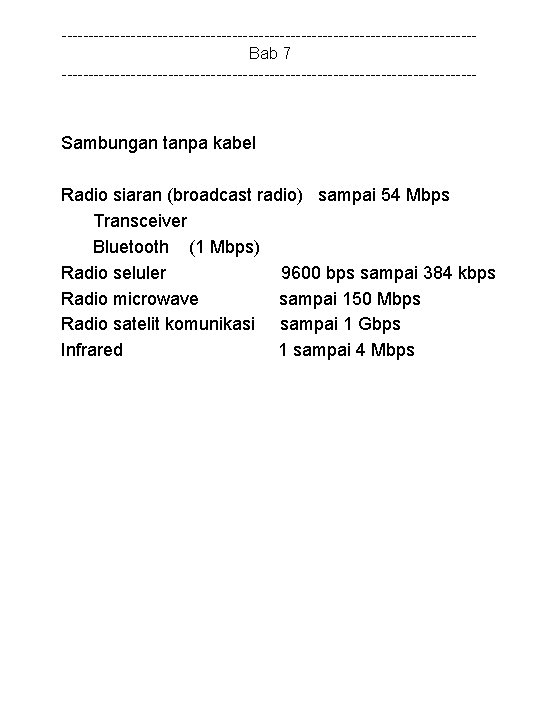

---------------------------------------Bab 7 --------------------------------------- Sambungan tanpa kabel Radio siaran (broadcast radio) sampai 54 Mbps Transceiver Bluetooth (1 Mbps) Radio seluler 9600 bps sampai 384 kbps Radio microwave sampai 150 Mbps Radio satelit komunikasi sampai 1 Gbps Infrared 1 sampai 4 Mbps

---------------------------------------Bab 7 --------------------------------------- 4. Antarmuka Tidak selalu sistem pada alat masukan-keluaran sama dengan sistem pada komputer Agar sistem pada alat masukan-keluaran dapat dipadukan dengan sistem pada komputer digunakan alat antarmuka Antarmuka Komputer AMK Sisi AMK komputer AMK = alat masuka-keluaran

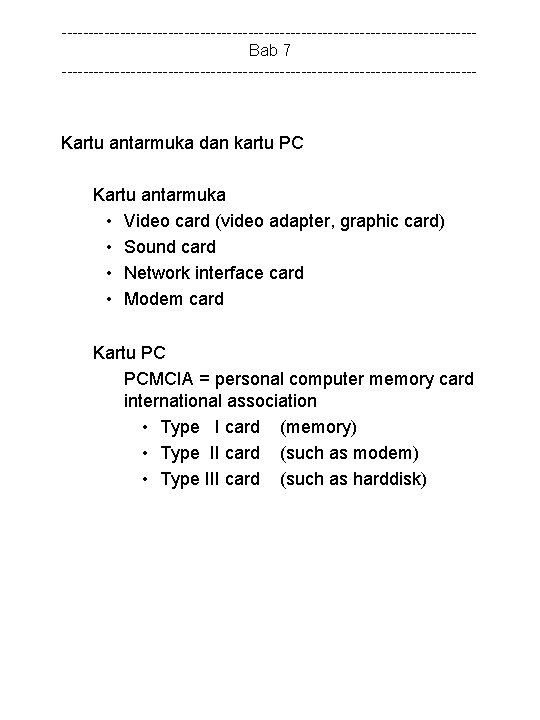

---------------------------------------Bab 7 --------------------------------------- Kartu antarmuka dan kartu PC Kartu antarmuka • Video card (video adapter, graphic card) • Sound card • Network interface card • Modem card Kartu PC PCMCIA = personal computer memory card international association • Type I card (memory) • Type II card (such as modem) • Type III card (such as harddisk)

---------------------------------------Bab 7 --------------------------------------- 5. Pensakelaran Satu antarmuka dapat melayani beberapa alat masukan-keluaran Pemindahan kegiatan dari satu alat masukankeluaran ke alat lainnya adalah pensakelaran Pensakelaran selektor • Pemindahan kegiatan pada alat masukankeluaran dilakukan melalui selektor Pensakelaran multipekser • Pemindahan kegiatan pada alat masukankieluaran dilakukan melalui sandi pada multiplekser • Ada multiplekser bait (byte) dan ada multiplekser blok

---------------------------------------Bab 7 --------------------------------------- C. Protokol 1. Peranti Keras dan Peranti Lunak • Peranti keras berhubungan dengan peranti lunak • Peranti keras dengan controller dan peranti lunak dengan driver Peranti lunak Kernel I/O subsystem SCSI device driver Keyboard device driver Mouse device driver Key-board SCSI Mouse device controller Peranti keras SCSI Keyboard Mouse . . . Floppy device driver Floppy device controller Floppydsik drives

---------------------------------------Bab 7 --------------------------------------- 2. Pengendalian alat Biasanya alat yang dikendalikan terdiri atas • Alat mekanik • Alat elektronik (dan optika) Alat mekanik • Biasanya bergerak seperti penggerak disk (magnetik dan optik) • Sering dilakukan melalui controller Alat elektronik • Biasanya mengatur kerja komponen elektronik • Sering dilakukan melalui driver

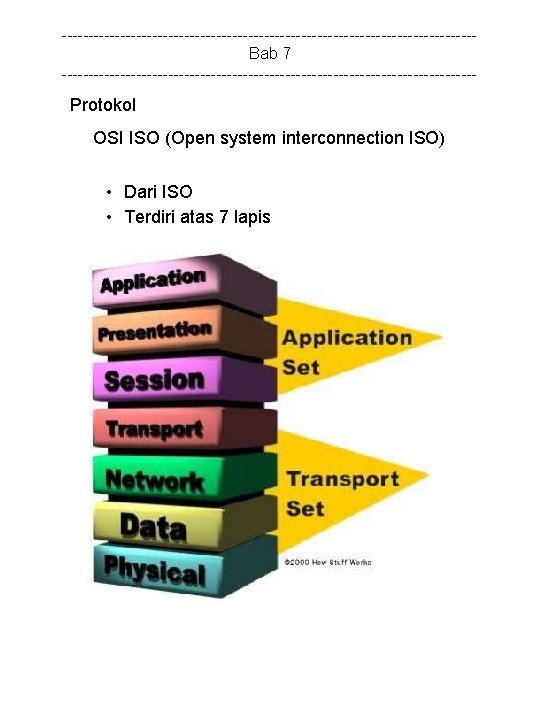

---------------------------------------Bab 7 --------------------------------------- Protokol OSI ISO (Open system interconnection ISO) • Dari ISO • Terdiri atas 7 lapis

---------------------------------------Bab 7 --------------------------------------- SNA (Systems Network Architecture) • Protokol dari IBM CCITT • Dari Consultative Committee on International Telegraphy and Telephony • Dibentuk pada saat mulai ada telegrafi dan telefoni pada zaman dahulu TCP/IP (Transmission Control Protocol/Internet Protocol) • Protoikol dari Internet • Banyak digunakan pada saat ini ketika internet banyak digunakan orang

---------------------------------------Bab 7 --------------------------------------- 3. Sistem Pengendalian Independen terhadap alat (device independent) • Intruksi kepada komputer tidak perlu sampai mencakup jenis alat • Misalkan ada berkas yang mau disimpan ke disk, maka perintah tidak perlu menyebutkan jenis disk • Jenis disk tempat berkas disimpan diatur sendiri oleh sistem operasi • Cara menyimpan ke alat penyimpan juga diatur oleh (pelaksana pada) sistem operasi
