BAB 6 REPRESENTASI DAN ALUR PEMROSESAN DATA PENGANTAR

BAB 6 REPRESENTASI DAN ALUR PEMROSESAN DATA PENGANTAR TEKNOLOGI KOMPUTER & INFORMASI – A

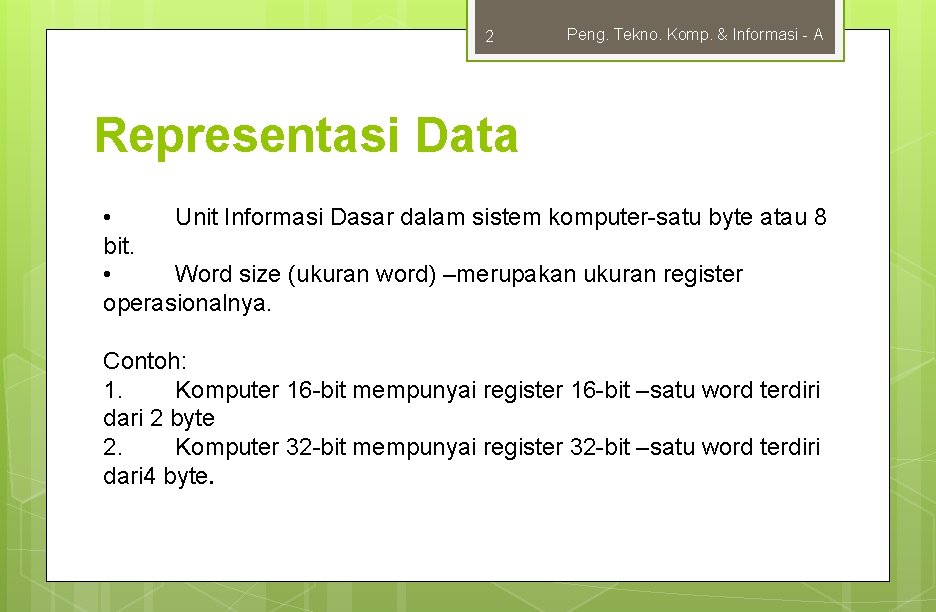

2 Peng. Tekno. Komp. & Informasi - A Representasi Data • Unit Informasi Dasar dalam sistem komputer-satu byte atau 8 bit. • Word size (ukuran word) –merupakan ukuran register operasionalnya. Contoh: 1. Komputer 16 -bit mempunyai register 16 -bit –satu word terdiri dari 2 byte 2. Komputer 32 -bit mempunyai register 32 -bit –satu word terdiri dari 4 byte.

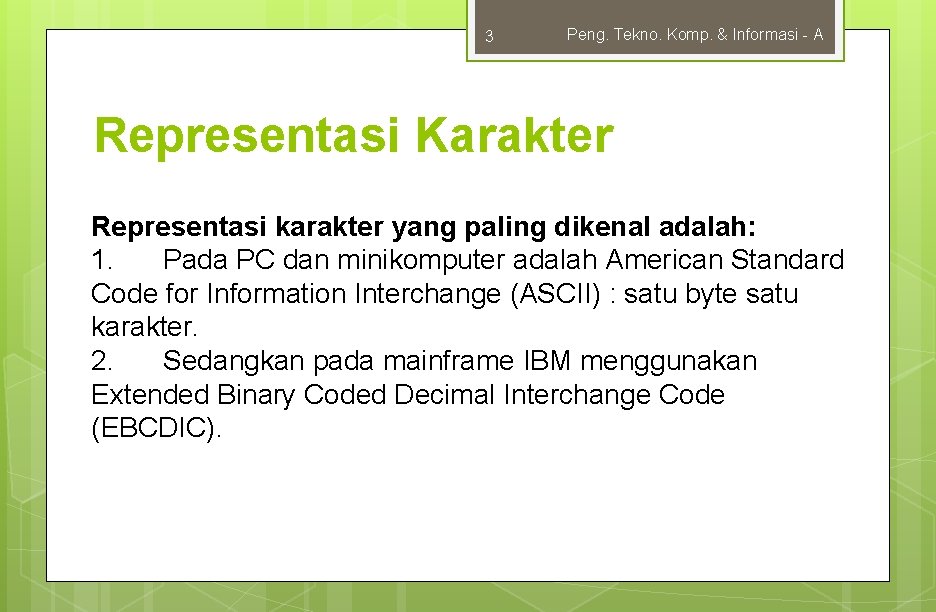

3 Peng. Tekno. Komp. & Informasi - A Representasi Karakter Representasi karakter yang paling dikenal adalah: 1. Pada PC dan minikomputer adalah American Standard Code for Information Interchange (ASCII) : satu byte satu karakter. 2. Sedangkan pada mainframe IBM menggunakan Extended Binary Coded Decimal Interchange Code (EBCDIC).

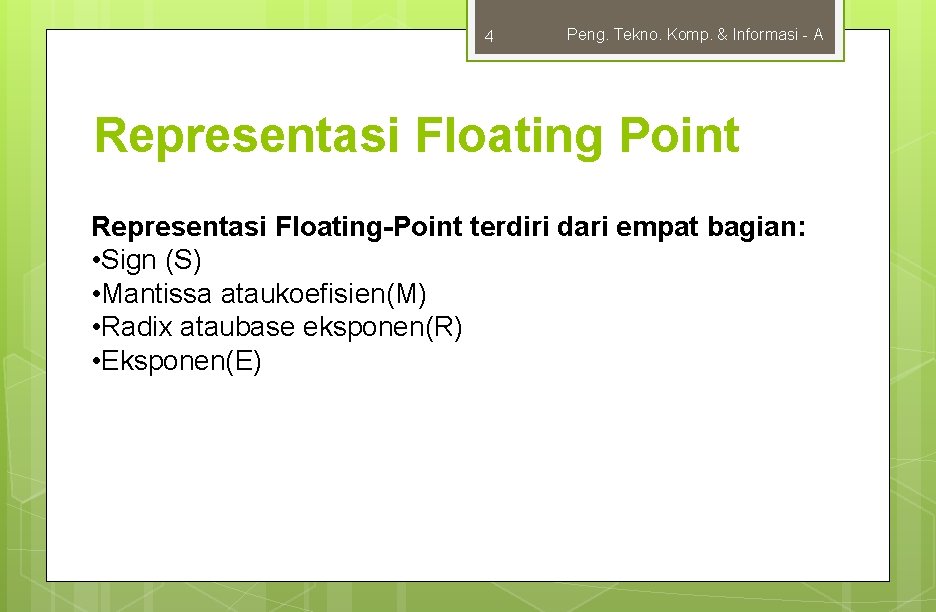

4 Peng. Tekno. Komp. & Informasi - A Representasi Floating Point Representasi Floating-Point terdiri dari empat bagian: • Sign (S) • Mantissa ataukoefisien(M) • Radix ataubase eksponen(R) • Eksponen(E)

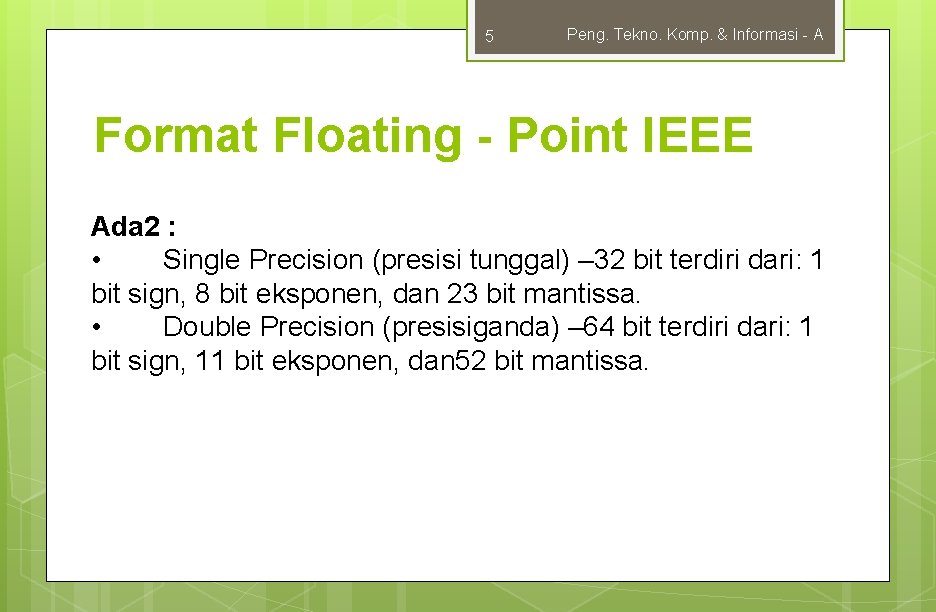

5 Peng. Tekno. Komp. & Informasi - A Format Floating - Point IEEE Ada 2 : • Single Precision (presisi tunggal) – 32 bit terdiri dari: 1 bit sign, 8 bit eksponen, dan 23 bit mantissa. • Double Precision (presisiganda) – 64 bit terdiri dari: 1 bit sign, 11 bit eksponen, dan 52 bit mantissa.

6 Peng. Tekno. Komp. & Informasi - A Representasi Data Numerik Representasi data numerik yang biasa digunakan untuk bilangan bulat dan pecahan (integer dan fraction): • Unsigned-binary numbers (bil. Positif dan Nol) • Binary-Coded Decimals (BCD) • Signed-magnitude Integers • Ones-Complement Integers • Twos-Complement Integers • Excess-n • Fraction (bilangan pecahan)

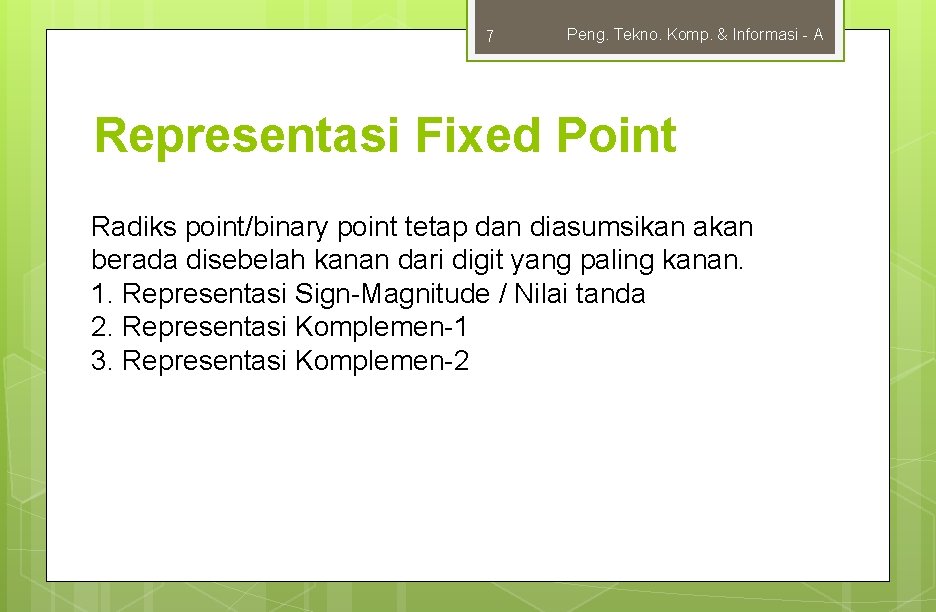

7 Peng. Tekno. Komp. & Informasi - A Representasi Fixed Point Radiks point/binary point tetap dan diasumsikan akan berada disebelah kanan dari digit yang paling kanan. 1. Representasi Sign-Magnitude / Nilai tanda 2. Representasi Komplemen-1 3. Representasi Komplemen-2

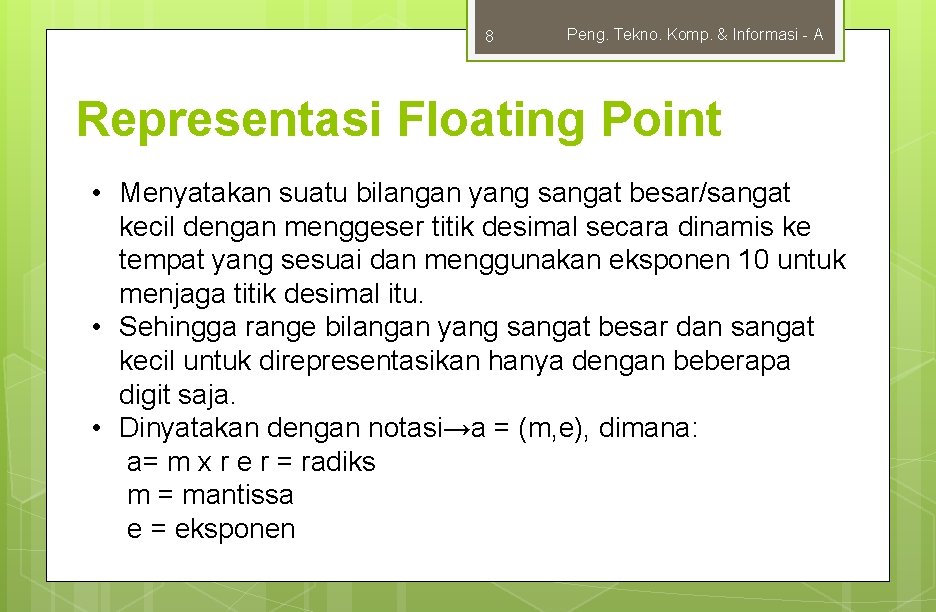

8 Peng. Tekno. Komp. & Informasi - A Representasi Floating Point • Menyatakan suatu bilangan yang sangat besar/sangat kecil dengan menggeser titik desimal secara dinamis ke tempat yang sesuai dan menggunakan eksponen 10 untuk menjaga titik desimal itu. • Sehingga range bilangan yang sangat besar dan sangat kecil untuk direpresentasikan hanya dengan beberapa digit saja. • Dinyatakan dengan notasi→a = (m, e), dimana: a= m x r e r = radiks m = mantissa e = eksponen

9 Peng. Tekno. Komp. & Informasi - A Kode Biner 1. Kode Biner yg berbobot → BCD (Binary coded Decimal) • Kode BCD 8421 artinya MSB = Most Significant Bit mempunyai bobot 8, sedang LSB = Least Significant Bit mempunyai bobot 1. • Konversi BCD ke sistem bilangan basis yang lain : BCD ke basis X →ubah BCD ke Desimal kemudian ubah Desimal ke basis X. 2. Kode Biner yang tidak berbobot. a. Kode Excess-3 → kode yang tiga angka lebih besar dari BCD 8421. b. Kode Gray →kenaikan hitungan (penambahan) dilakukan hanya

10 Peng. Tekno. Komp. & Informasi - A Alur Pemrosesan Data

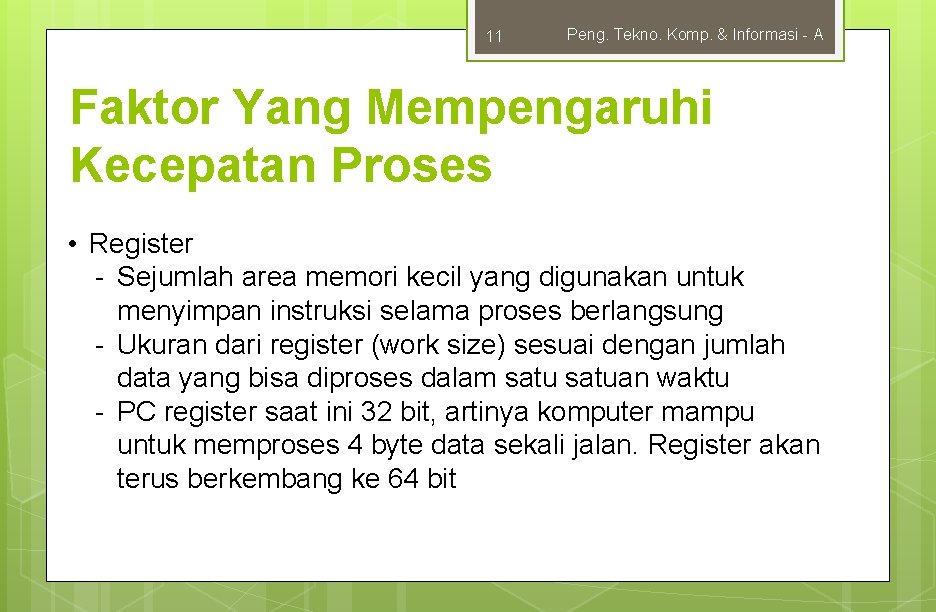

11 Peng. Tekno. Komp. & Informasi - A Faktor Yang Mempengaruhi Kecepatan Proses • Register - Sejumlah area memori kecil yang digunakan untuk menyimpan instruksi selama proses berlangsung - Ukuran dari register (work size) sesuai dengan jumlah data yang bisa diproses dalam satuan waktu - PC register saat ini 32 bit, artinya komputer mampu untuk memproses 4 byte data sekali jalan. Register akan terus berkembang ke 64 bit

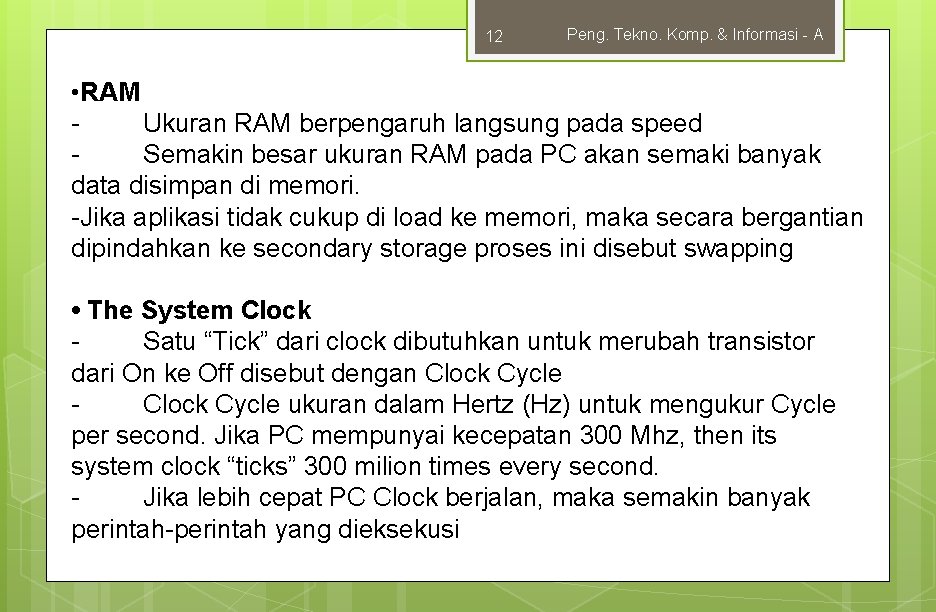

12 Peng. Tekno. Komp. & Informasi - A • RAM Ukuran RAM berpengaruh langsung pada speed Semakin besar ukuran RAM pada PC akan semaki banyak data disimpan di memori. -Jika aplikasi tidak cukup di load ke memori, maka secara bergantian dipindahkan ke secondary storage proses ini disebut swapping • The System Clock Satu “Tick” dari clock dibutuhkan untuk merubah transistor dari On ke Off disebut dengan Clock Cycle ukuran dalam Hertz (Hz) untuk mengukur Cycle per second. Jika PC mempunyai kecepatan 300 Mhz, then its system clock “ticks” 300 milion times every second. Jika lebih cepat PC Clock berjalan, maka semakin banyak perintah-perintah yang dieksekusi

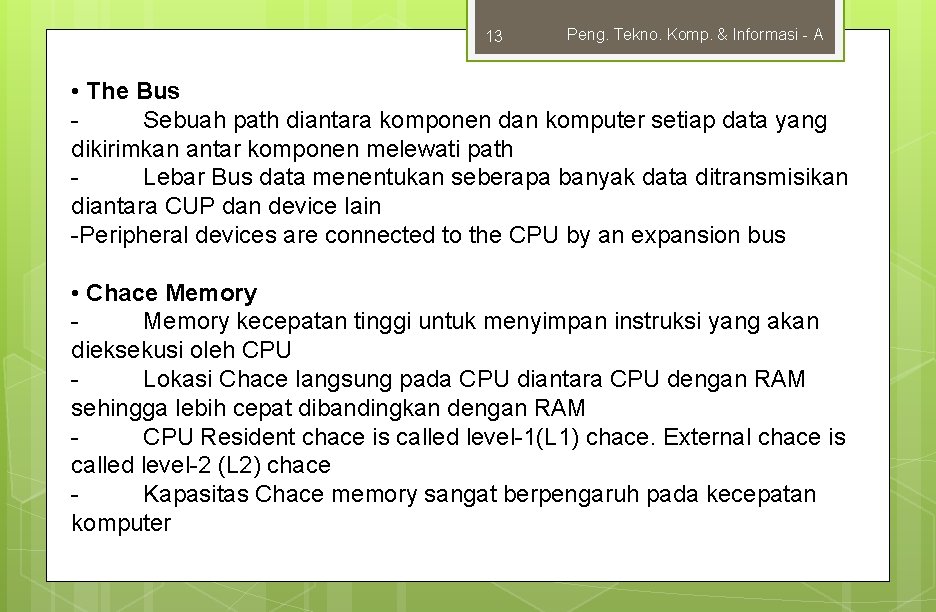

13 Peng. Tekno. Komp. & Informasi - A • The Bus Sebuah path diantara komponen dan komputer setiap data yang dikirimkan antar komponen melewati path Lebar Bus data menentukan seberapa banyak data ditransmisikan diantara CUP dan device lain -Peripheral devices are connected to the CPU by an expansion bus • Chace Memory kecepatan tinggi untuk menyimpan instruksi yang akan dieksekusi oleh CPU Lokasi Chace langsung pada CPU diantara CPU dengan RAM sehingga lebih cepat dibandingkan dengan RAM CPU Resident chace is called level-1(L 1) chace. External chace is called level-2 (L 2) chace Kapasitas Chace memory sangat berpengaruh pada kecepatan komputer
