BAB 5 TRANSFORMASI Standar Kompetensi Menggunakan konsep matriks

BAB 5 TRANSFORMASI

Standar Kompetensi Menggunakan konsep matriks, vektor, dan transformasi dalam pemecahan masalah

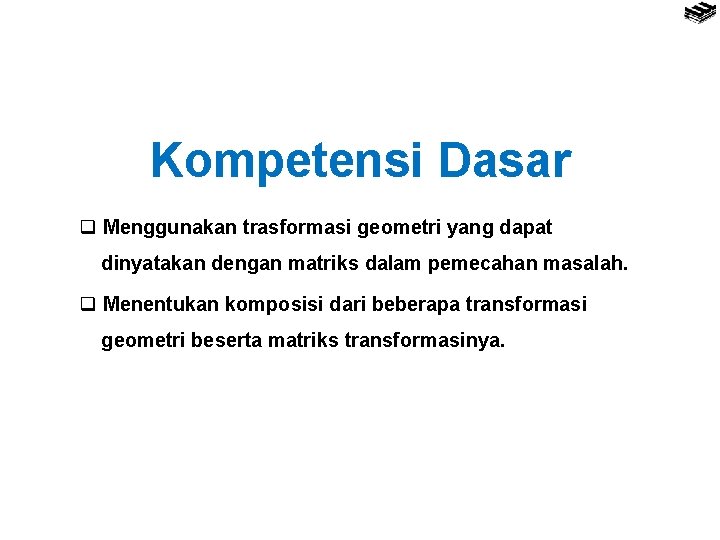

Kompetensi Dasar q Menggunakan trasformasi geometri yang dapat dinyatakan dengan matriks dalam pemecahan masalah. q Menentukan komposisi dari beberapa transformasi geometri beserta matriks transformasinya.

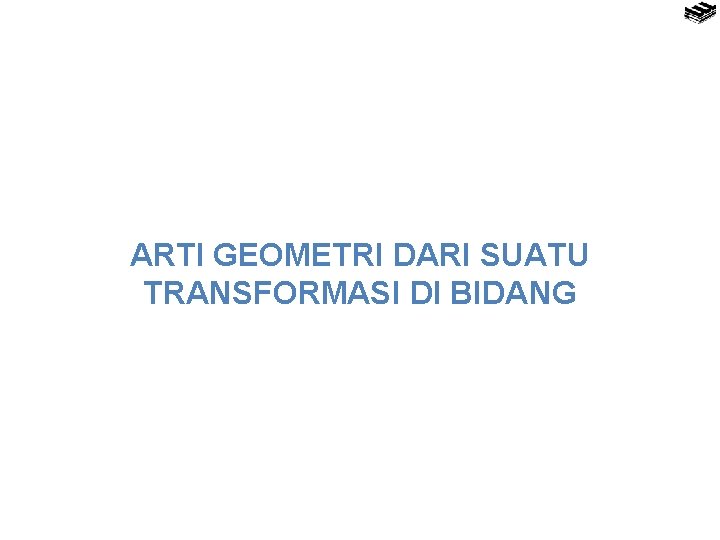

ARTI GEOMETRI DARI SUATU TRANSFORMASI DI BIDANG

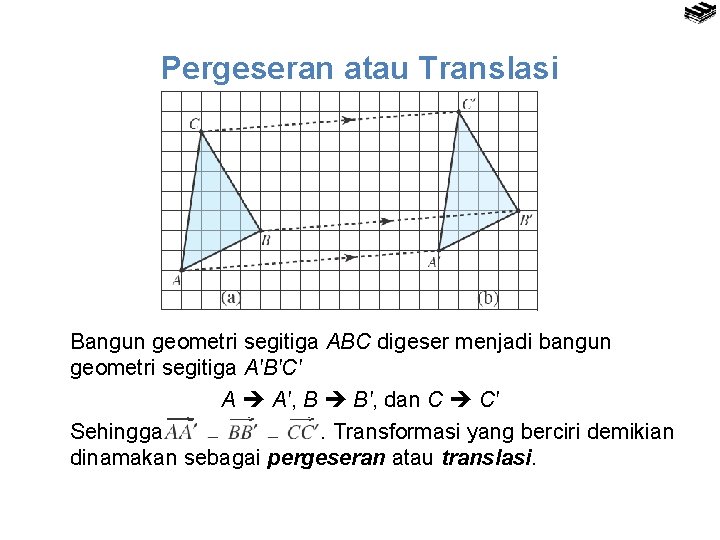

Pergeseran atau Translasi Bangun geometri segitiga ABC digeser menjadi bangun geometri segitiga A′B′C′ A A′, B B′, dan C C′ Sehingga. Transformasi yang berciri demikian dinamakan sebagai pergeseran atau translasi.

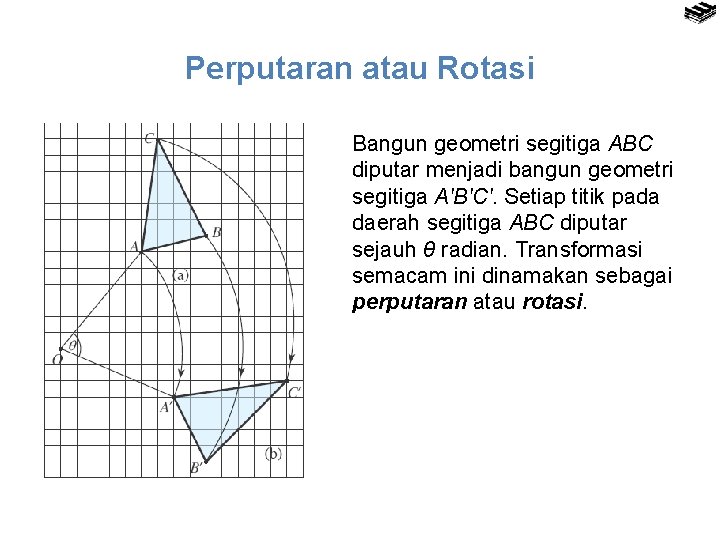

Perputaran atau Rotasi Bangun geometri segitiga ABC diputar menjadi bangun geometri segitiga A′B′C′. Setiap titik pada daerah segitiga ABC diputar sejauh θ radian. Transformasi semacam ini dinamakan sebagai perputaran atau rotasi.

Pencerminan atau Refleksi Bangun geometri segitiga ABC dicerminkan menjadi bangun geometri segitiga A′B′C′. Transformasi semacam ini dinamakan pencerminan atau refleksi.

Perkalian atau Dilatasi Bangun geometri segitiga ABC diperbesar menjadi bangun geometri segitiga A′B′C′ atau diperkecil menjadi bangun geometri segitiga A′′B′′C′′. Transformasi semacam ini dinamakan perkalian atau dilatasi.

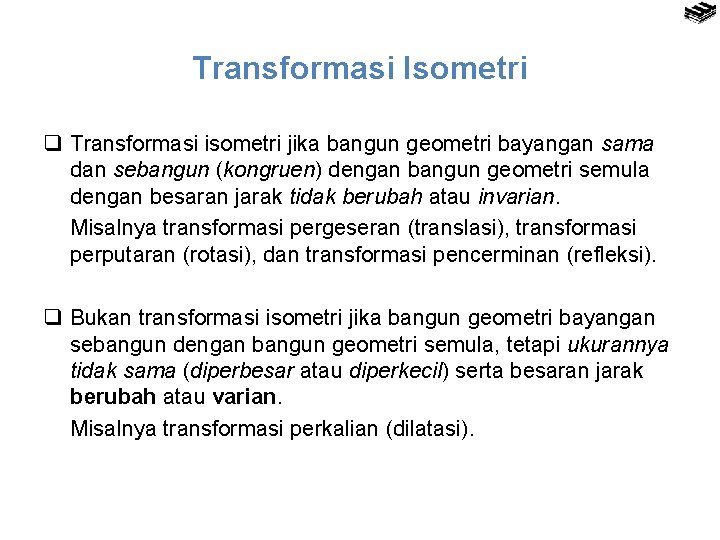

Transformasi Isometri q Transformasi isometri jika bangun geometri bayangan sama dan sebangun (kongruen) dengan bangun geometri semula dengan besaran jarak tidak berubah atau invarian. Misalnya transformasi pergeseran (translasi), transformasi perputaran (rotasi), dan transformasi pencerminan (refleksi). q Bukan transformasi isometri jika bangun geometri bayangan sebangun dengan bangun geometri semula, tetapi ukurannya tidak sama (diperbesar atau diperkecil) serta besaran jarak berubah atau varian. Misalnya transformasi perkalian (dilatasi).

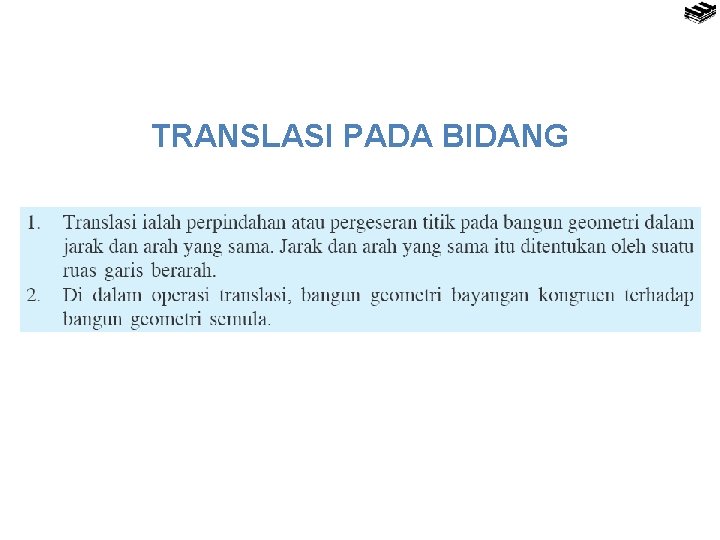

TRANSLASI PADA BIDANG

Translasi dalam Bentuk Pasangan Bilangan

Koordinat Titik Bayangan oleh Translasi Tertentu Misalkan titik P dengan koordinat (x, y). Titik P(x, y) ditranslasikan oleh Notasi , maka diperoleh bayangan titik P′(x′, y′) dengan

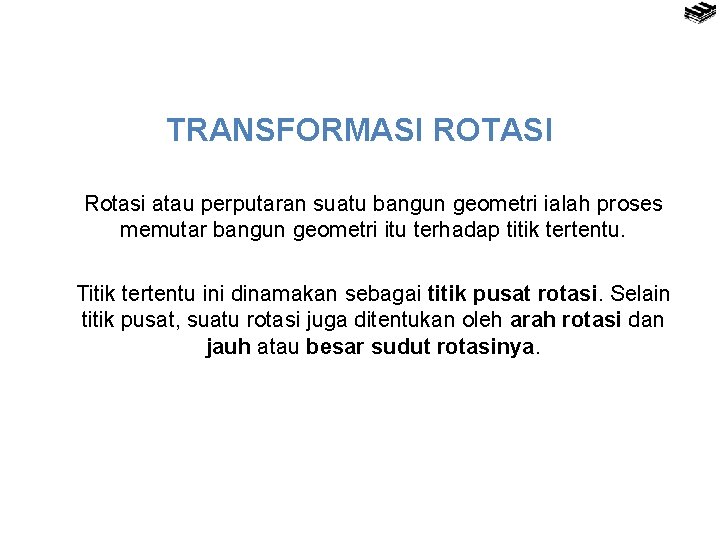

TRANSFORMASI ROTASI Rotasi atau perputaran suatu bangun geometri ialah proses memutar bangun geometri itu terhadap titik tertentu. Titik tertentu ini dinamakan sebagai titik pusat rotasi. Selain titik pusat, suatu rotasi juga ditentukan oleh arah rotasi dan jauh atau besar sudut rotasinya.

Contoh: Persegi ABCD dirotasi terhadap titik M sejauh +60 o atau radian atau putaran berlawanan arah jarum jam. Persegi ABCD dirotasi terhadap titik M sejauh – 45 o atau radian atau putaran searah jarum jam.

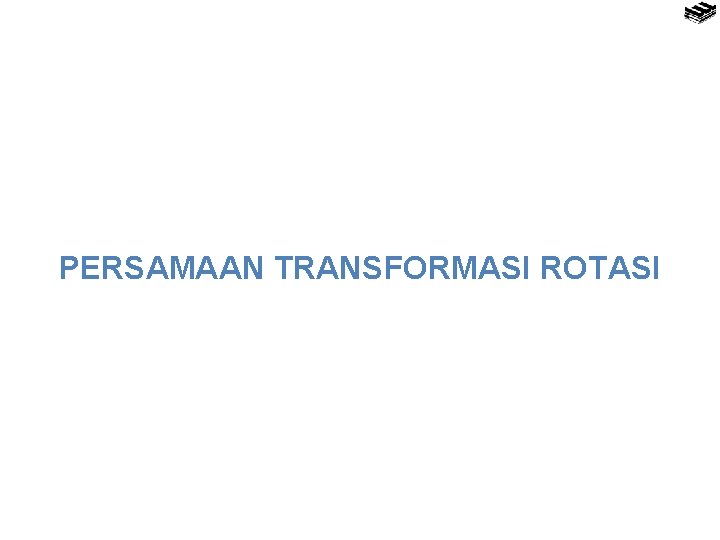

PERSAMAAN TRANSFORMASI ROTASI

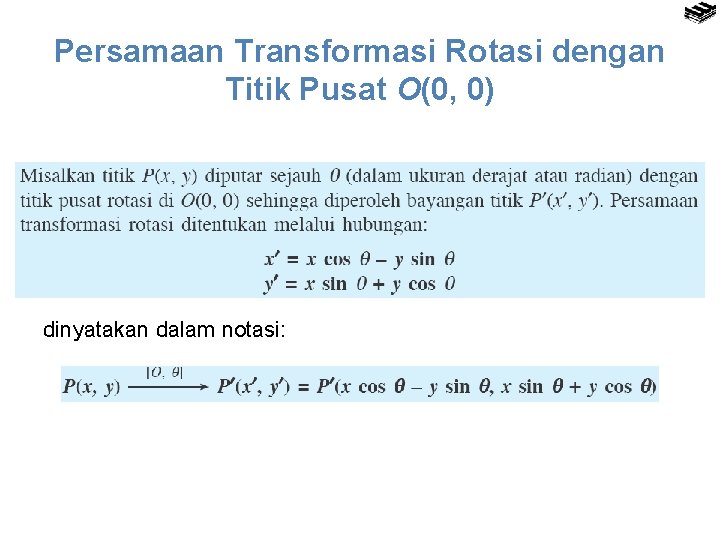

Persamaan Transformasi Rotasi dengan Titik Pusat O(0, 0) dinyatakan dalam notasi:

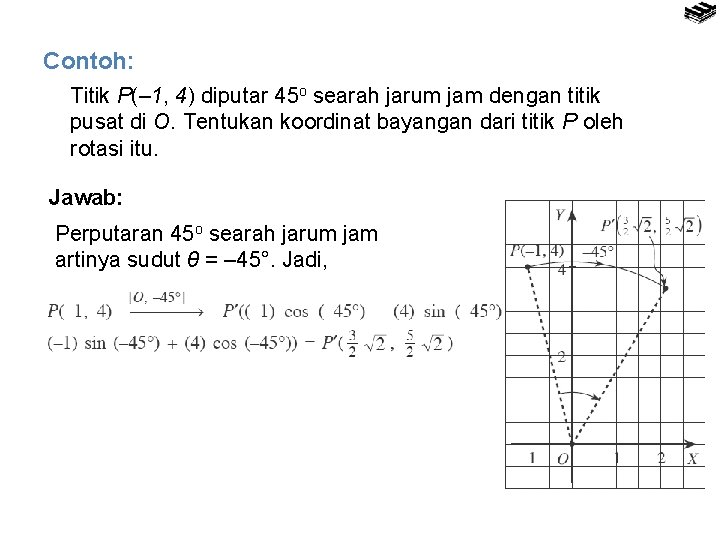

Contoh: Titik P(– 1, 4) diputar 45 o searah jarum jam dengan titik pusat di O. Tentukan koordinat bayangan dari titik P oleh rotasi itu. Jawab: Perputaran 45 o searah jarum jam artinya sudut θ = – 45°. Jadi,

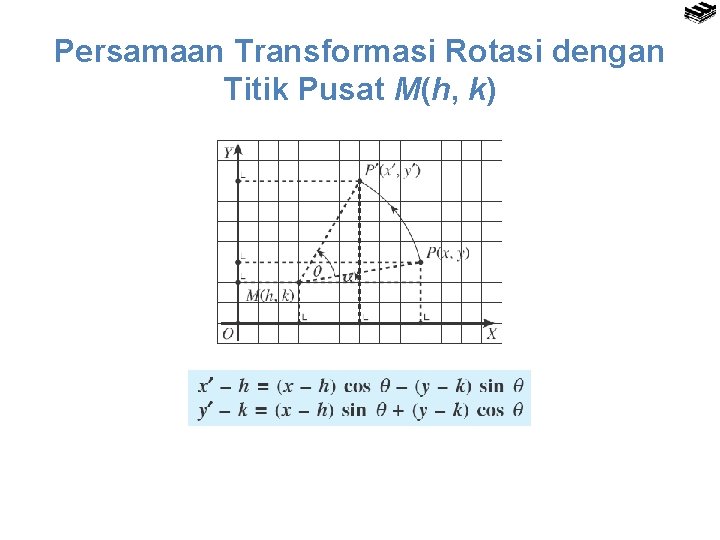

Persamaan Transformasi Rotasi dengan Titik Pusat M(h, k)

Hubungan Antara Rotasi, Pemetaan Koordinat, dan Matriks Rotasi

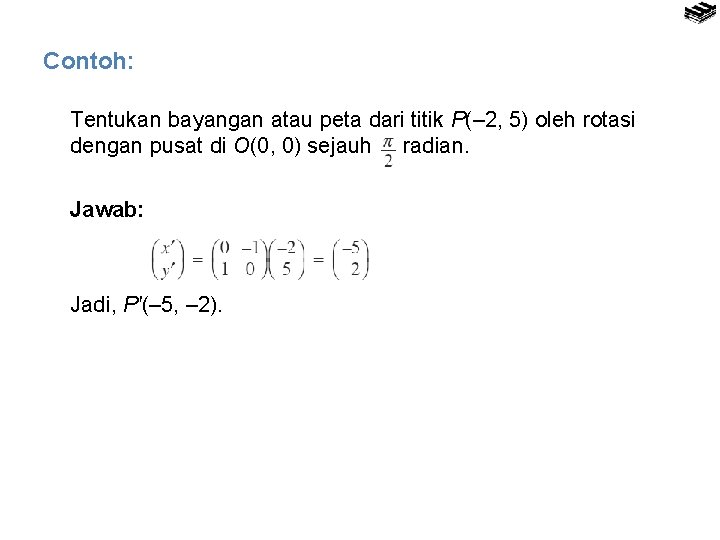

Contoh: Tentukan bayangan atau peta dari titik P(– 2, 5) oleh rotasi dengan pusat di O(0, 0) sejauh radian. Jawab: Jadi, P′(– 5, – 2).

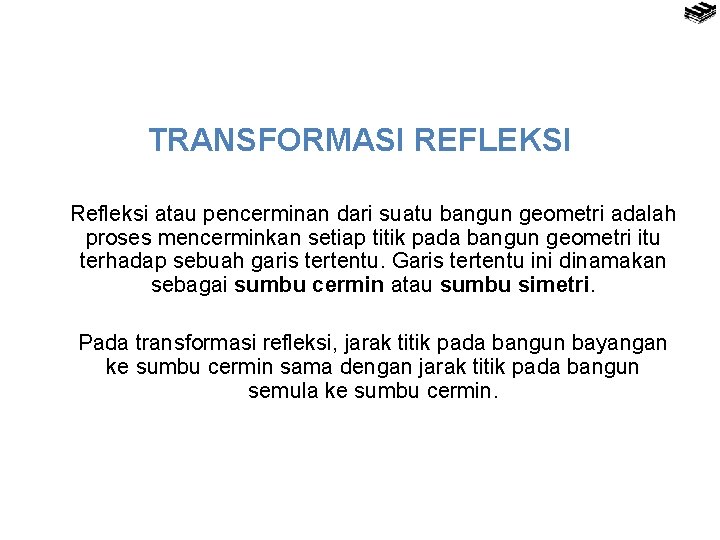

TRANSFORMASI REFLEKSI Refleksi atau pencerminan dari suatu bangun geometri adalah proses mencerminkan setiap titik pada bangun geometri itu terhadap sebuah garis tertentu. Garis tertentu ini dinamakan sebagai sumbu cermin atau sumbu simetri. Pada transformasi refleksi, jarak titik pada bangun bayangan ke sumbu cermin sama dengan jarak titik pada bangun semula ke sumbu cermin.

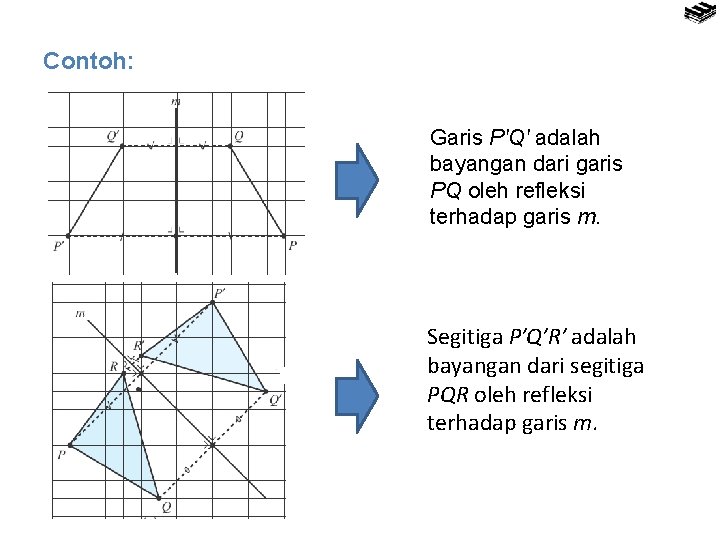

Contoh: Garis P′Q′ adalah bayangan dari garis PQ oleh refleksi terhadap garis m. Segitiga P′Q′R′ adalah bayangan dari segitiga PQR oleh refleksi terhadap garis m.

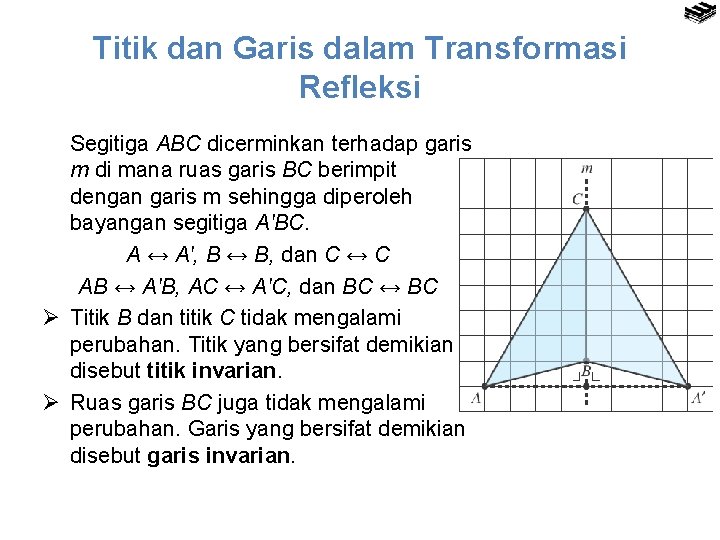

Titik dan Garis dalam Transformasi Refleksi Segitiga ABC dicerminkan terhadap garis m di mana ruas garis BC berimpit dengan garis m sehingga diperoleh bayangan segitiga A′BC. A ↔ A′, B ↔ B, dan C ↔ C AB ↔ A′B, AC ↔ A′C, dan BC ↔ BC Ø Titik B dan titik C tidak mengalami perubahan. Titik yang bersifat demikian disebut titik invarian. Ø Ruas garis BC juga tidak mengalami perubahan. Garis yang bersifat demikian disebut garis invarian.

PERSAMAAN TRANSFORMASI REFLEKSI

Persamaan Transformasi Refleksi Terhadap Sumbu X

Persamaan Transformasi Refleksi Terhadap Sumbu Y

Contoh:

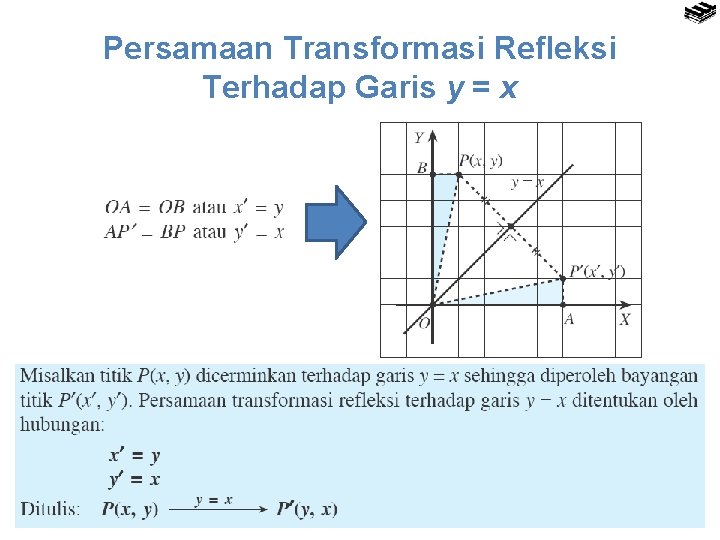

Persamaan Transformasi Refleksi Terhadap Garis y = x

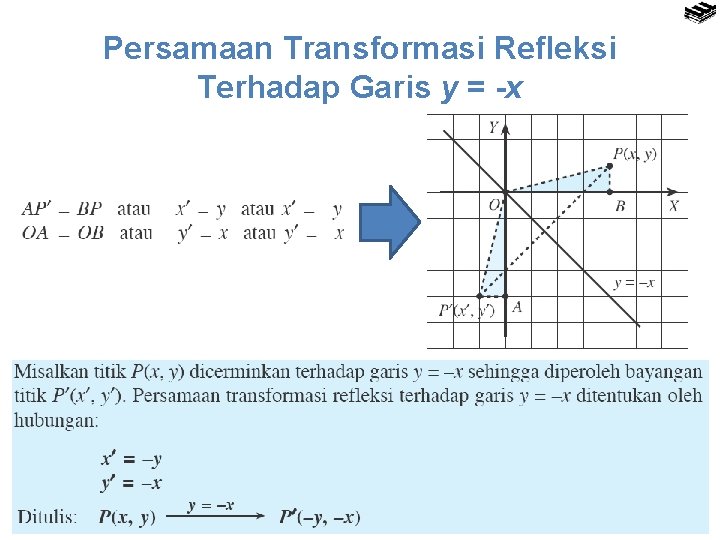

Persamaan Transformasi Refleksi Terhadap Garis y = -x

Contoh:

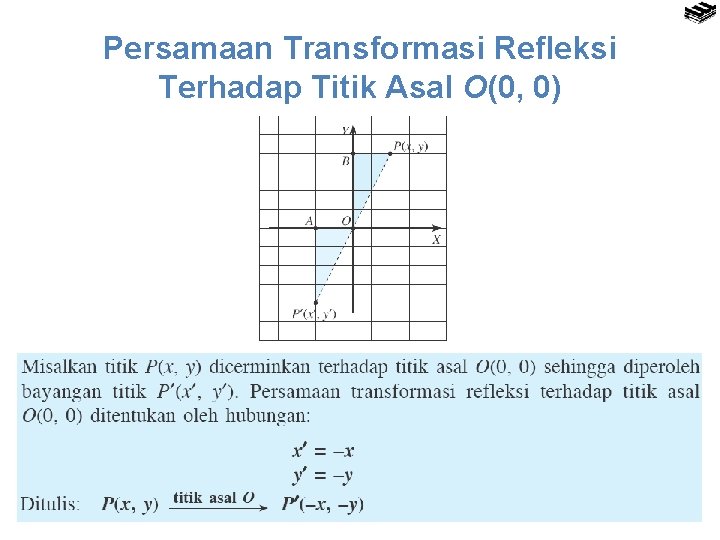

Persamaan Transformasi Refleksi Terhadap Titik Asal O(0, 0)

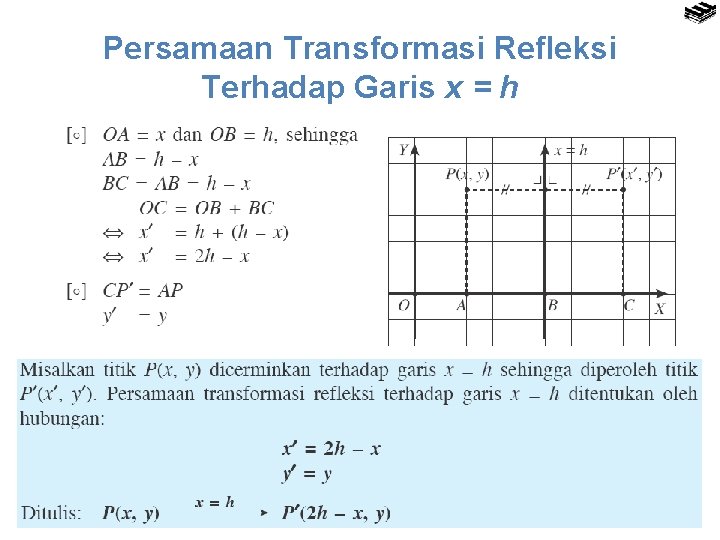

Persamaan Transformasi Refleksi Terhadap Garis x = h

Persamaan Transformasi Refleksi Terhadap Garis y = k

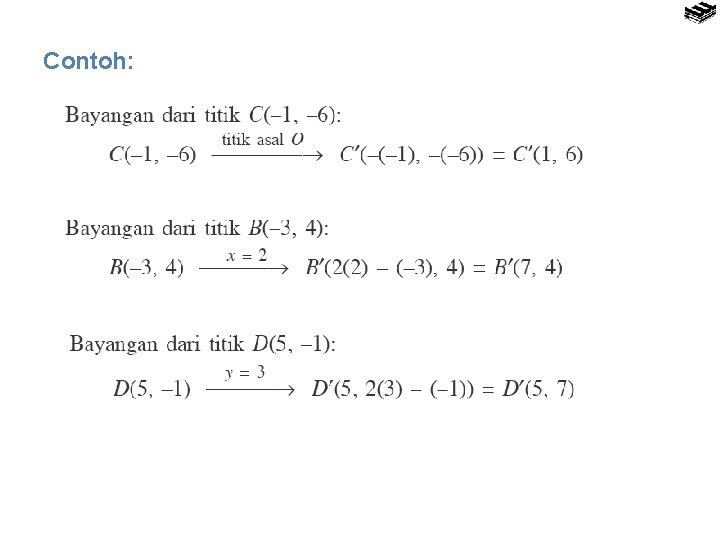

Contoh:

Matriks Refleksi

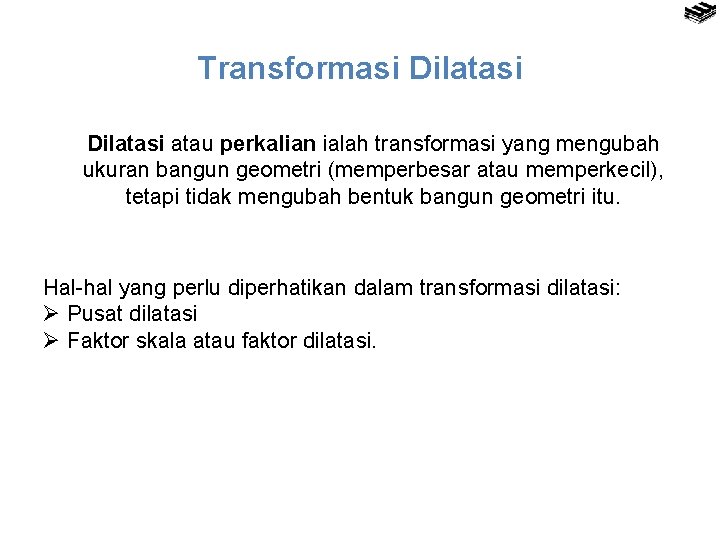

Transformasi Dilatasi atau perkalian ialah transformasi yang mengubah ukuran bangun geometri (memperbesar atau memperkecil), tetapi tidak mengubah bentuk bangun geometri itu. Hal-hal yang perlu diperhatikan dalam transformasi dilatasi: Ø Pusat dilatasi Ø Faktor skala atau faktor dilatasi.

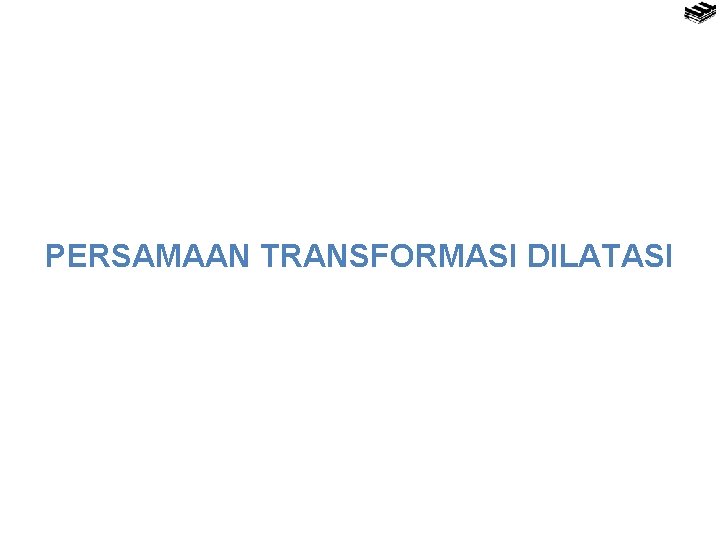

PERSAMAAN TRANSFORMASI DILATASI

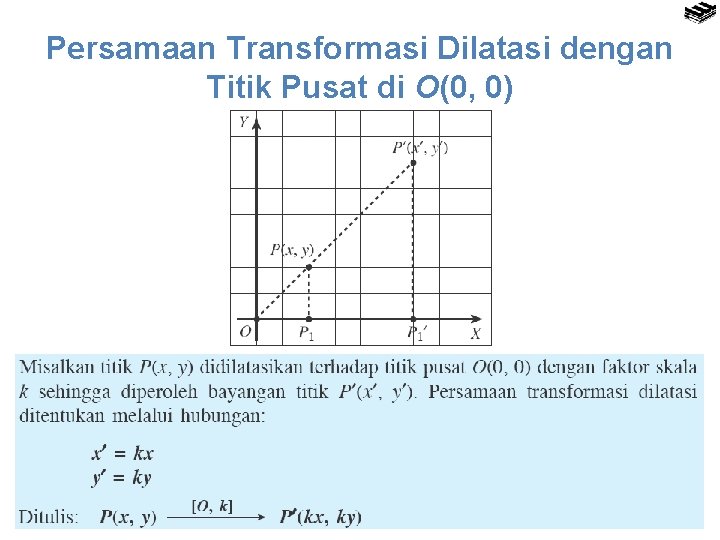

Persamaan Transformasi Dilatasi dengan Titik Pusat di O(0, 0)

Persamaan Transformasi Dilatasi dengan Titik Pusat di M(a, b) Rumus persamaan transformasi dilatasi terhadap titik pusat M(a, b) dengan faktor skala k dapat ditentukan melalui hubungan:

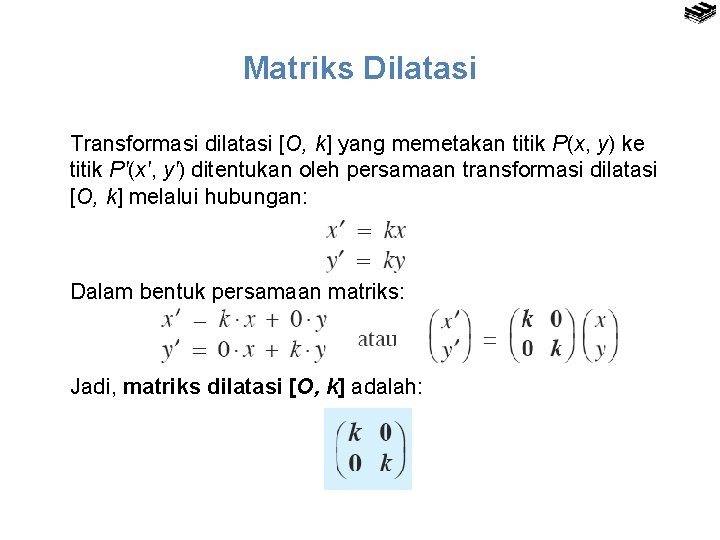

Matriks Dilatasi Transformasi dilatasi [O, k] yang memetakan titik P(x, y) ke titik P′(x′, y′) ditentukan oleh persamaan transformasi dilatasi [O, k] melalui hubungan: Dalam bentuk persamaan matriks: Jadi, matriks dilatasi [O, k] adalah:

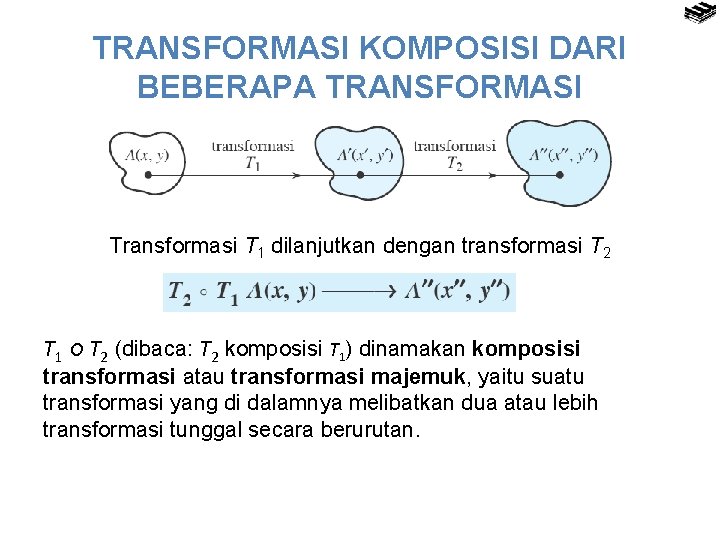

TRANSFORMASI KOMPOSISI DARI BEBERAPA TRANSFORMASI Transformasi T 1 dilanjutkan dengan transformasi T 2 T 1 O T 2 (dibaca: T 2 komposisi T 1) dinamakan komposisi transformasi atau transformasi majemuk, yaitu suatu transformasi yang di dalamnya melibatkan dua atau lebih transformasi tunggal secara berurutan.

Komposisi Dua Translasi Berurutan

Aturan Komposisi Dua Translasi Berurutan

Pencerminan Terhadap Dua Sumbu yang Sejajar Sumbu X Kondisi 1 Kondisi 2

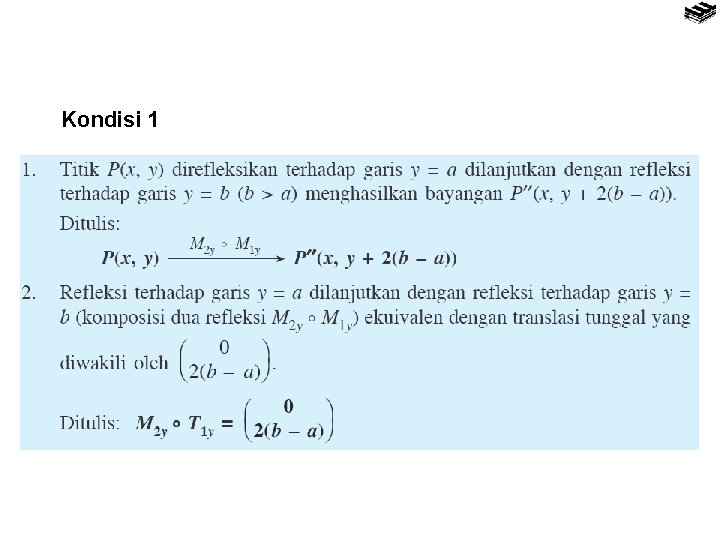

Kondisi 1

Kondisi 2 Komposisi dua refleksi berurutan terhadap dua sumbu sejajar yang sejajar terhadap sumbu X tidak komutatif.

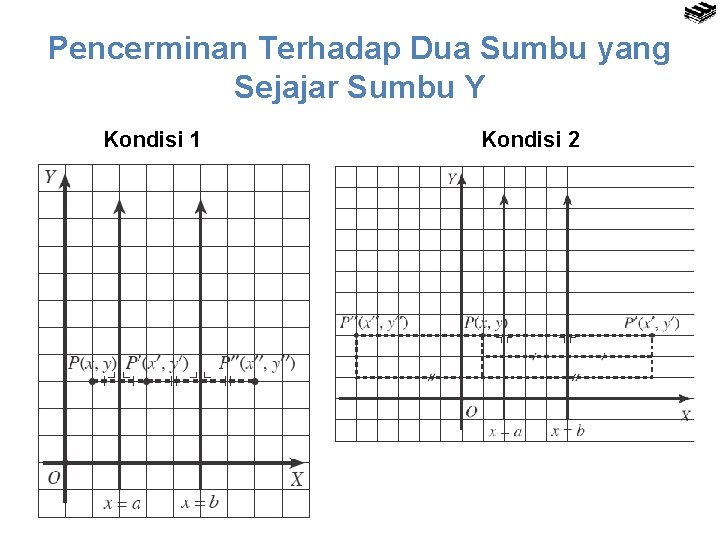

Pencerminan Terhadap Dua Sumbu yang Sejajar Sumbu Y Kondisi 1 Kondisi 2

Kondisi 1

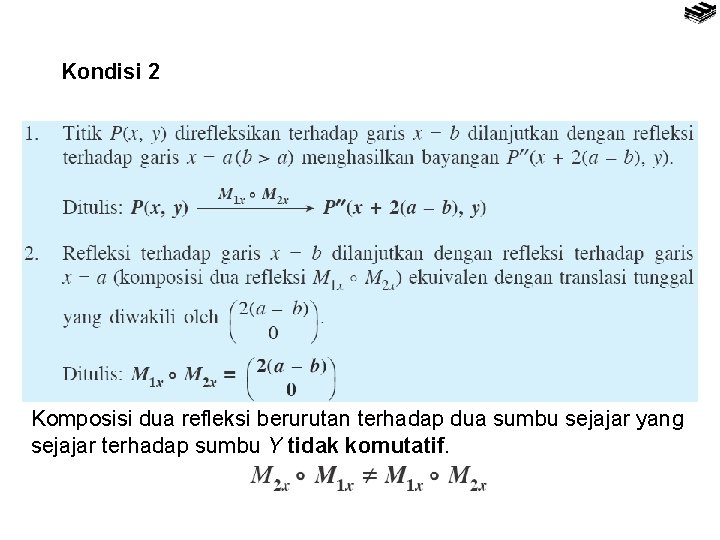

Kondisi 2 Komposisi dua refleksi berurutan terhadap dua sumbu sejajar yang sejajar terhadap sumbu Y tidak komutatif.

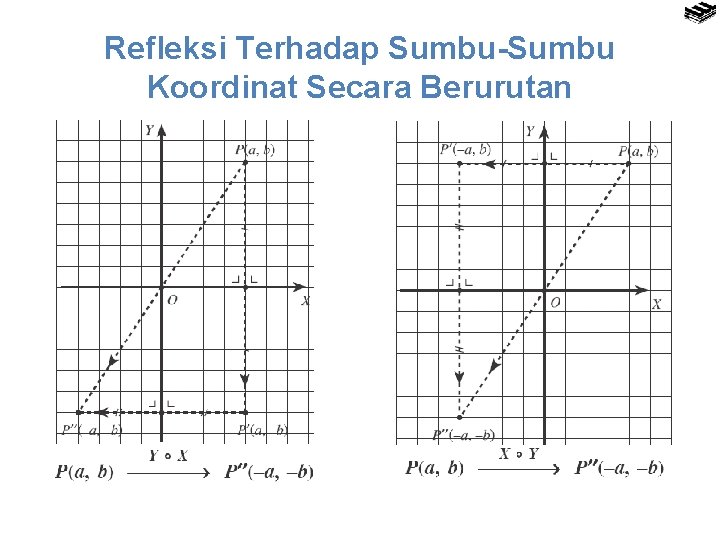

Refleksi Terhadap Sumbu-Sumbu Koordinat Secara Berurutan

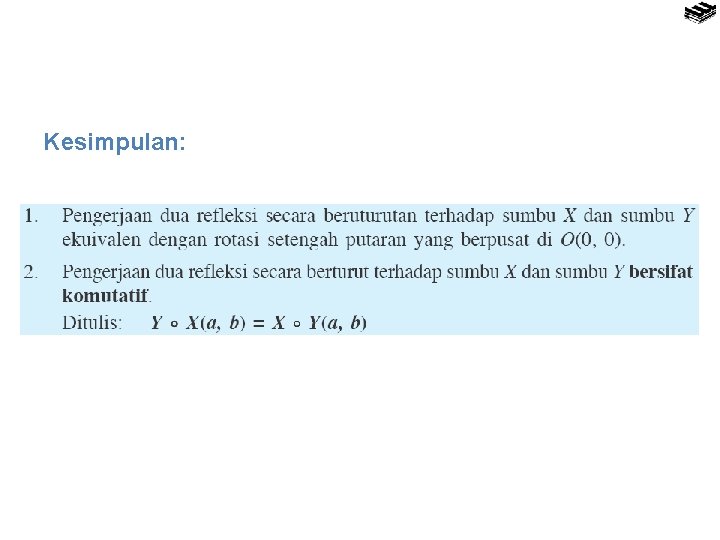

Kesimpulan:

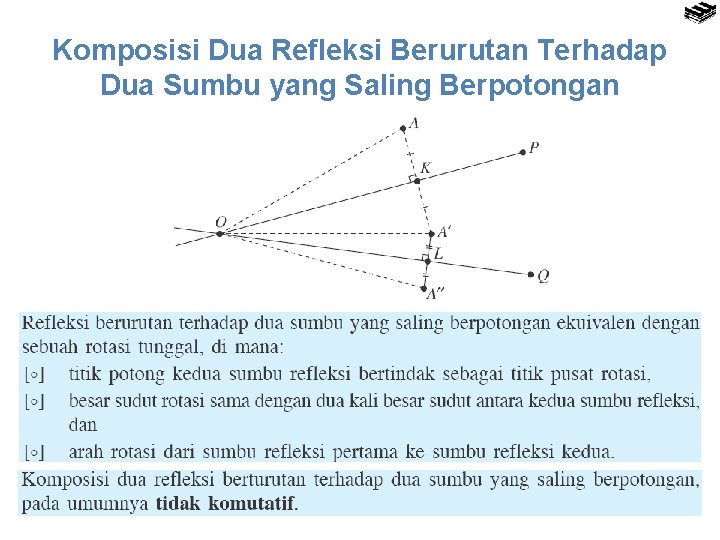

Komposisi Dua Refleksi Berurutan Terhadap Dua Sumbu yang Saling Berpotongan

Komposisi Dua Rotasi Berurutan yang Sepusat q Titik P dirotasi dua kali secara berurutan terhadap titik pusat yang sama yaitu titik O. Transformasi semacam ini dinamakan komposisi dua rotasi berurutan yang sepusat. q Dua rotasi berurutan yang sepusat ekuivalen dengan sebuah rotasi tunggal sejauh jumlah masing-masing rotasi semula dan berpusat di titik yang sama dengan titik pusat semula.

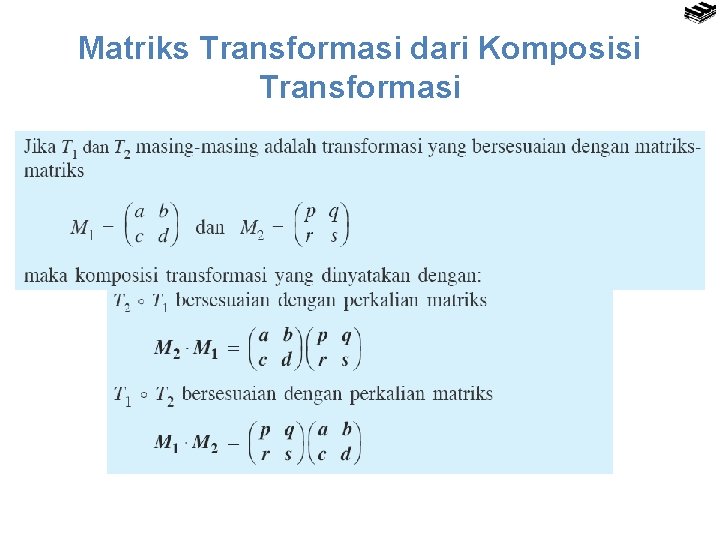

Matriks Transformasi dari Komposisi Transformasi
