Bab 3 Unit Sistem Ingatan Unit Sistem Unit

Bab 3 Unit Sistem & Ingatan • Unit Sistem • Unit Pemprosesan Pusat • Perwakilan Data • Ingatan • Kad dan Slot Tambahan

Apakah yang dimaksudkan dengan Sistem Unit? u Ibarat kotak yang menyatukan komponen elektronik bagi komputer yang digunakan untuk memproses data u Semua komputer mempunyai unit sistem u Kadang kala dipanggil ‘chassis’

Unit Sistem Apakah komponen yang terdapat pada unit sistem? ° ° Processor Memory module Expansion cards • Sound card • Modem card • Video card • Network interface card Ports and Connectors

Unit Sistem Apakah Papan Sistem (motherboard)? Papan litar utama ialah unit sistem ° Mengandungi komponen-komponen elektronik °

Unit Sistem Apakah komponen elektronik yang terdapat pada papan sistem? Cip Bahan semi-conduktor atau silikon yang kecil di mana terdapat satu atau lebih litar bersepadu (integrated circuits) padanya Integrated Circuit (IC) Mikroskopik : Membawa kuasa elektrik Transistor Berfungsi seperti suis elektronik. Buka dan tutup litar untuk isyarat elektronik

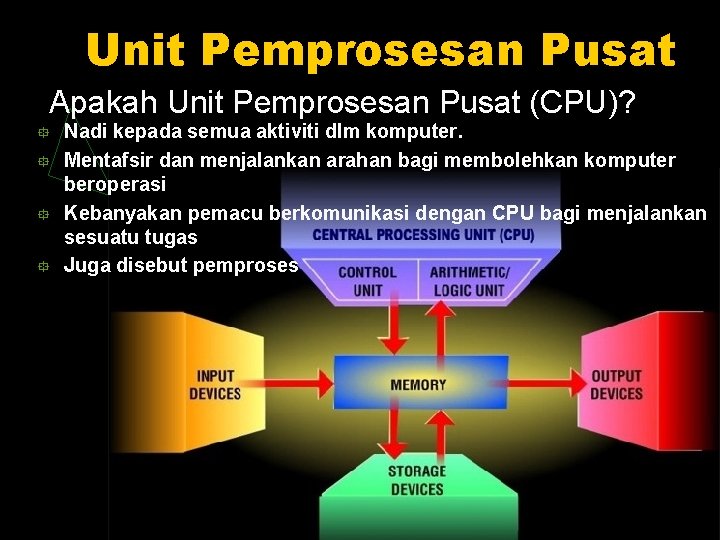

Unit Pemprosesan Pusat Apakah Unit Pemprosesan Pusat (CPU)? ° ° Nadi kepada semua aktiviti dlm komputer. Mentafsir dan menjalankan arahan bagi membolehkan komputer beroperasi Kebanyakan pemacu berkomunikasi dengan CPU bagi menjalankan sesuatu tugas Juga disebut pemproses

Unit Pemprosesan Pusat Apakah komponen yang terdapat pada CPU Unit Kawalan Unit Arithmetik/ Logic (ALU)

Unit Pemprosesan Pusat Apakah Unit Kawalan? u u u Seperti otak manusia. Komponen pada CPU yang mengarah dan mengkoordinasikan semua operasi komputer. Tugas: n Mengawal dan menyelaras semua aktiviti komputer mengikut suruhan yang diterima (perisian atau aturcara) n Mengarah unit lain melaksanakan arahan. n Mengarahkan pergerakan data diantara ingatan dengan ALU, dan diantara ingatan dengan peranti i/o.

Unit Pemprosesan Pusat Apakah Unit arithmetik/logic (ALU)? ° ° Komponen CPU Melaksanakan aritmetik, perbandingan dan operasi logik . d n a. CPU Control Unit . or. Next p. 4. 6 Arithmetic/ Logic Unit (ALU) . not.

Unit Pemprosesan Pusat Unit aritmetik/logic (ALU)? Perbandingan (Lebih besar, sama dengan, atau lebih kecil) Aritmetik (tambah, tolak, kali dan bahagi) . d n a. . or. . not. Logikal (AND, OR, NOT)

Unit Pemprosesan Pusat Apakah bus? ° ° ° Kesemua unit kawalan, ALU dan ingatan dihubungkan dengan wayar yang disebut bas. Wayar elektrik yang membolehkan peranti dlm komputer berkomunikasi a. s. s. l. 2 ciri penting bas adalah saiz data (bit) dan kelajuan penghantaran data (Hertz).

Unit Pemprosesan Pusat Apakah bus? u 3 jenis bas: n n n Bas alamat Bas data Bas kawalan = talian kawalan. u Untuk mengenalpasti kendalian bas (tulis, baca dll) yang akan dilaksanakan oleh komputer. u = talian alamat. u Untuk membawa alamat ingatan/lokasi ingatan. u = talian data u Untuk membawa suruhan data diantara pemproses, ingatan dan peranti i/o. u

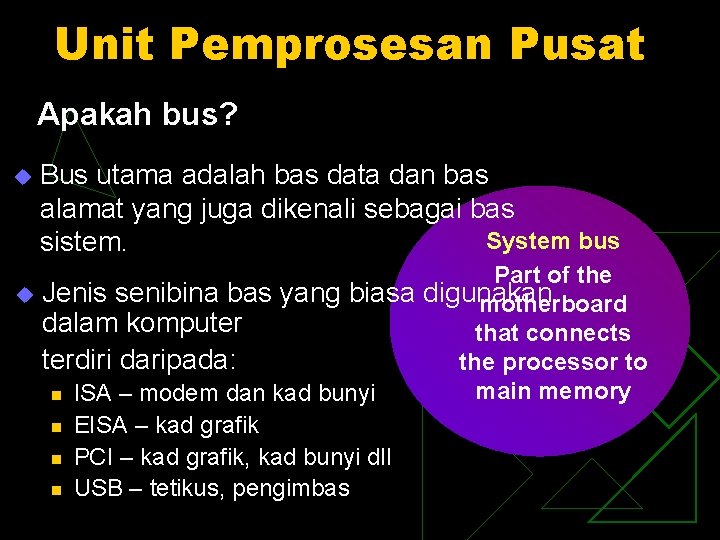

Unit Pemprosesan Pusat Apakah bus? u Bus utama adalah bas data dan bas alamat yang juga dikenali sebagai bas System bus sistem. Part of the u Jenis senibina bas yang biasa digunakan motherboard dalam komputer that connects terdiri daripada: the processor to main memory n ISA – modem dan kad bunyi n EISA – kad grafik n PCI – kad grafik, kad bunyi dll n USB – tetikus, pengimbas

Unit Pemprosesan Pusat Apakah Jam Sistem? 1 cip litar – kawal pemasaan aktiviti pemproses. Setiap kali denyutan dijana – 1 kitaran suruhan bermula. Semakin laju kelajuan jam, semakin pantas CPU melaksanakan suruhan dalam setiap saat Kelajuan diukur dalam megahertz (MHz) and gigahertz (GHz) MHz – satu juta detik jam sistem GHz – satu ribu juta jam sistem

Unit Pemprosesan Pusat u Jujukan pemprosesan n Pemproses akan memproses data dan suruhan untuk menghasilkan output. n Setiap data dan suruhan akan diproses menurut jujukan pemprosesan yg tertentu = kitaran mesin. n Semua pemprosesan dikawal oleh unit kawalan pemproses dan melibatkan ALU, daftar dan ingatan.

Unit Pemprosesan Pusat u 4 langkah dalam jujukan pemprosesan: ° Ambil – Dapatkan suruhan program atau data dari ingatan ° Nyahkod – Terjemah suruhan (instruction) kepada perintah (commands). ° Laksanakan – Jalankan perintah ° Simpan – tulis keputusan pada ingatan/daftar.

Unit Pemprosesan Pusat Bagaimana ia berfungsi? Pelajar memasukkan Langkah 1: Unit kawalan masalah ambil matematik Langkah 2: Unit ke dalammate masalah ingatan dari kawalan decode komputer ingatan masalah maths dan hantar ke 4: ALU Langkah 3: ALU Keputusan masalah dari laksanakan masalah maths di matematik tersebut simpan di ingatan Keputusan di ingatan dipaparkan pada monitor skrin

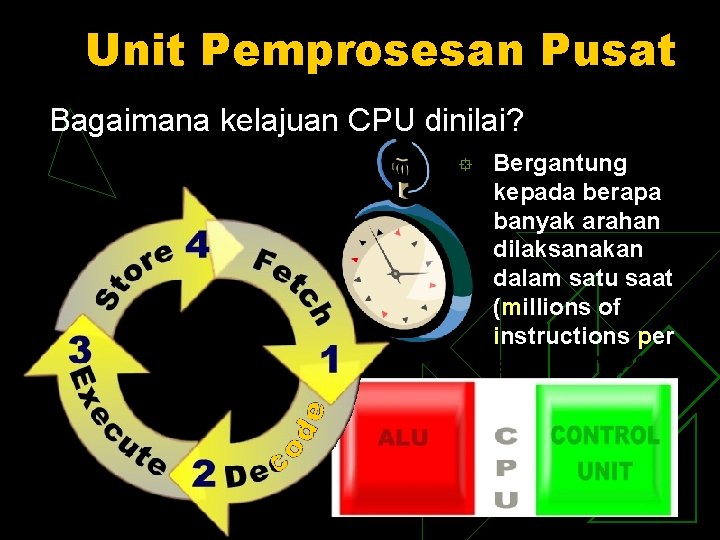

Unit Pemprosesan Pusat Bagaimana kelajuan CPU dinilai? ° Bergantung kepada berapa banyak arahan dilaksanakan dalam satu saat (millions of instructions per second (MIPS))

Unit Pemprosesan Pusat Apakah Pemproses MIkrokomputer? Satu cip pemproses yang terdapat pada mikrokomputer ° Kadang kala disebut mikropemproses ° Pemproses dikenali melalui • Pengilang • Nama Model atau ° nombor model Pentium® 4 Celeron™ Athlon™ Duron™

Unit Pemprosesan Pusat Siapakah pengilang bagi pemproses mikrokomputer? Intel AMD Pentium® II with MMX™ Celeron™ Xeon™ Itanium™ Used in PCs (Intelcompatible) Motorola Duron™ AMD-K 6® Athlon™ with 3 DNow! ™ Power. PC Used in PCs Used in Apples Alpha Used in workstations and high-end servers
