Bab 2 wawasan dasar sistem komunikasi Oleh nonot
Bab 2: wawasan dasar sistem komunikasi Oleh: nonot harsono
Siskom di sekitar kita l l l l Telepon: lokal, international Radio broadcast (siaran): AM (MW), FM (mono, stereo) TV broadcast: via Microwave, or Satellite Telepon seluler: AMPS, GSM, CDMA Pager Radio dua arah: CB (citizent band), amatir radio (ORARI), polisi, PMK, dll. Komunikasi Data: via jaringan telepon, via INTERNET dan lain-lain
Jaringan telepon STO reg STO prop STO kab STO lokal Level regional Level kecamatan STO kab Level propinsi STO kab Level kabup STO lokal Apabila trafik telepon padat, antar kabupaten bisa saja dihubungkan langsung menggunakan serat optik atau pun Microwave, atau yg lain

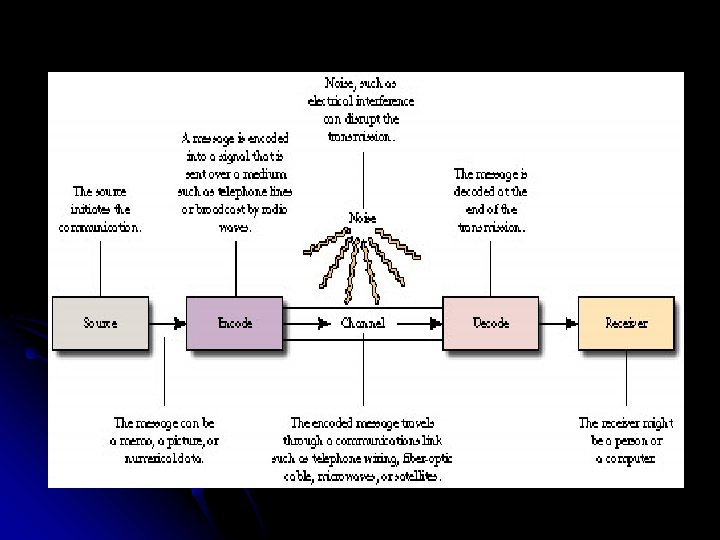

Komunikasi Voice/percakapan l l l Komunikasi Voice/telepon memerlukan: 1. Piranti sumber 2. Sistem switching STO telepon atau PBX 3. Kanal komunikasi jaringan kabel atau radio 4. Piranti tujuan Saluran/kanal/sambungan harus tetap terjaga selama terjadi percakapan Jadi memerlukan dedicated connection
Radio Broadcast 100 MHz SS-FM Radio siaran FM menempati band frekuensi 88 MHz ~ 108 MHz Radio siaran AM(MW) menempati band frekuensi 535 k. Hz ~ 1605 k. Hz
Transmisi Microwave Terrestrial utk Telepon, TV, Data Gelombang mikro Misalnya: 2 GHz repeater 30 ~ 50 km
Siskom Satellite utk TV, Telepon, Internet Up Link C band = 6 GHz Stasiun Pengirim Down Link C band = 4 GHz Stasiun Penerima
Cellular Telephone Ke/dari STO lain STO Telepon rumah ke/dari MSC lain Cell 1 Cell 2 Cell 3 Mobile Switching Center (MSC) BTS: base transceiver station sebutan lain RBS: radio base station
Sistem Pager Kode + sinyal pembawa info Misal: 4859 148, 7 MHz Kode akses: xxxx PT Pager Hanya penerima yang kodenya cocok saja yang akan aktif dan membaca informasi yang dikirim
Radio Dua-arah (two-way) pemancar penerima Contoh: 1. CB (citizent band) yang bekerja pada frekuensi sekitar 27 MHz atau 11 m band; di bawah organisasi RAPI 2. Radio Amatir dengan organisasi ORARI-nya; bekerja dibanyak frekuensi (HF, VHF, UHF), misalnya 80 m, 2 m band, 470 MHz, dll
Transmission Types Simplex transmission, messages can be carried in only one direction. l Half-duplex, messages can be carried in both directions just not simultaneously. l Full-duplex, messages can be carried in both directions simultaneously. l
Komunikasi Data/komputer l Komunikasi data adalah komunikasi antar komputer baik dalam lingkup yang kecil maupun besar (LAN, WAN, MAN, Internet) l Pengguna Internet meningkat pesat seiring dengan makin banyaknya jenis layanan l Tidak harus menguasai/menduduki saluran end -to-end selama transmisi data l Menggunakan teknologi “packet switching”, artinya data dari sumber tidak dikirim sekaligus tetapi dipecah-pecah menjadi paket-paket kecil
Komunikasi data via jaringan telepon l l l Computers can only process digital signals If data is transmitted using analog signaling, it must be converted into a digital signal before the computer can process it…… Ruas jaringan telepon dari rumah ke STO, umumnya adalah untuk voice analog Ruas STO ke STO adalah ruas transmisi digital Output komputer yang digital harus diubah menjadi nada-nada (analog) agar bisa melewati jaringan telepon

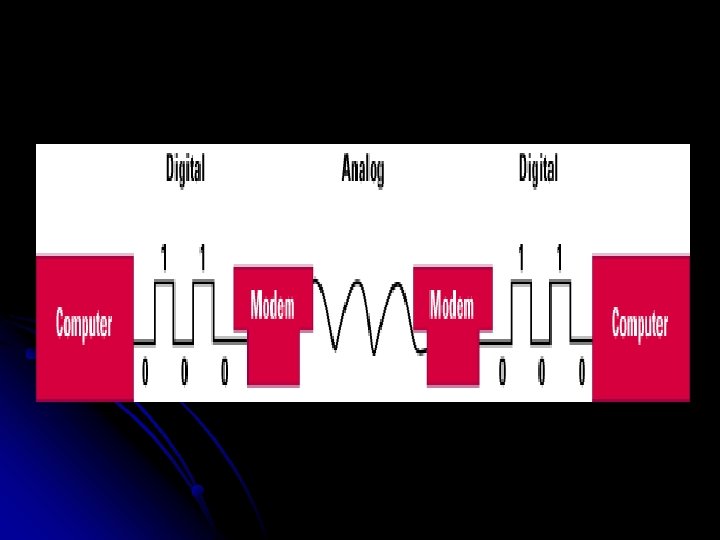

Modems l MOdulation - converting digital signals into analog form (=berfungsi mengubah sinyal digital menjadi sinyal analog) l DEModulation - converting analog signals back into digital form (= berfungsi mengubah sinyal analog menjadi sinyal digital kembali)

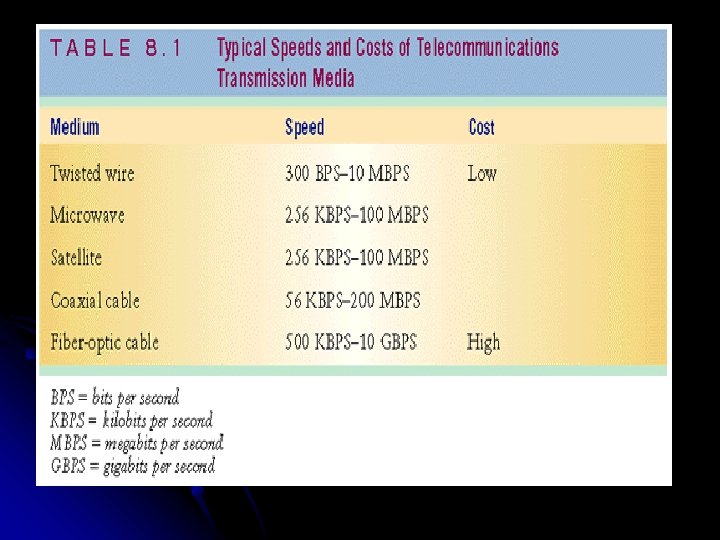

Data Channels l Bandwidth is used to describe the capacity of a communications medium l l l BPS, bits per second k. Hz, kilohertz MHz, megahertz Narrowband (transmission speeds of 64 kbps or less) Wideband (transmission speeds between 64 kbps and 1. 544 Mbps) Broadband (transmission rates of 1. 544 Mbps or higher)
Ilustrasi ttg Bandwidth (domain frek) 1. Generator sinyal Output frek BW 2. Sinyal input BWin Dikatakan bahwa sinyal output dari generator menempati band frekuensi selebar BW Hz, misalnya 300 ~ 3400 Hz Sinyal output frek kanal BWout frek Misalnya BWin = 10 k. Hz dan BWout = 8 k. Hz, maka dikatakan bahwa Bandwidth dari kanal adalah sebesar 8 k. Hz. 3. Perhatikan 2 informasi berikut! 1. Frek = 100 k. Hz 2. BW = 100 k. Hz 100 k. Hz Sudah terbayangkah makna/gambaran fisik dari kedua info tersebut? frek 100 k. Hz frek
Ilustrasi ttg Bandwidth (domain waktu / digital) 1. Sumber data Output: Data dengan “kecepatan” 64 kbps (kilo bit per second) Sumber data 30 x 64 kbps MUX (multiplexer) Dikatakan bahwa data ini memiliki bandwidth sebesar 64 kbps Sumber data 24 x 64 kbps 2 Mbps 1, 544 Mbps 64 kbps 2. Kanal bisa dilalui data dengan kecepatan maksimum 64 kbps 3. Sumber data 128 kbps Maka dikatakan bahwa kanal ini mempunyai bandwidth 64 kbps kata lain: kecepatan akses (access rate) Sisi penerima BW = 64 kbps
Telecommunication Technology l l l ISDN l Integrated service digital network l Allows voice and data on same digital line using copper wire l up to 1. 5 Mbps DSL l digital subscriber line technology l up to 8 Mbps over copper wire. Cable Modems l allow transmission of Internet traffic through the cable TV network. l Up to 2. 5 Mbps (not all are two-way)
Teknologi transmisi digital l l T-carrier systems are digital transmission systems that take analog voice circuits and converts them to digital form for transmission. Companies typically lease T lines. T 1 – 1. 5 Mbps E 1 – 2 Mbps E 2 – 8 Mbps T 2 – 6. 3 Mbps E 3 – 32 Mbps T 3 – 44. 7 Mbps E 4 – 128 Mbps T 4 – 274. 2 Mbps E 5 – 512 Mbps
Communication Protocol l A communication protocol is essentially a set of codes or conventions used for facilitating communications between hardware and software. l IP or Internet Protocol directs packets on the Internet. l TCP or Transmission control protocol puts the packets in their correct sequence. l HTTP or hyper text transfer protocol is used to transmit web pages over the Internet. l Mobile IP provides IP routing for mobile devices.
Protocol l Sekumpulan aturan main yang memungkinkan komponen-komponen jaringan untuk bisa saling berkomunikasi satu dengan yang lain l handshaking protocol l identify each device l secure attention of other device l transmission protocol l verify correct receipt of message l send re-transmit message if necessary l recover error and re-transmit
Computer Networks l A computer network is used to connect multiple uses and computing devices together, using telecommunications technologies.
Computer Networks l Two types of networks l l l Server-based networks Peer-to-peer networks Four classes of networks l l Local Area Network (LAN) Metropolitan Area Network (MAN) Wide Area Network (WAN) Personal Area Network (PAN)
Peer to peer vs server based
Computer Networks l How are they physically set up? l STAR l BUS l Token Ring
Network Topology l Star l central host is connected to several other computers l all communications must pass through the host
Network Topology l Bus l computers are linked by a single loop circuit l all messages transmitted over entire network l data pass in either direction
Network Topology l Token Ring number of computers are linked by a closed loop l data passes in a single direction l
Akhir dari Bab 2 l diskusi
