BAB 2 PEMODELAN PROSES DAN KITAR HAYAT Kandungan

BAB 2 PEMODELAN PROSES DAN KITAR HAYAT

Kandungan 1. 2. 3. 4. Maksud pemodelan Pemodelan proses-proses perisian Peralatan dan teknik-teknik pemodelan proses CASE sebagai alatan perisian

PROSES n n Satu siri langkah-langkah yang melibatkan aktiviti, kekangan dan sumber-sumber yang akan menghasilkan output yang diingini Proses pembangunan perisian juga disebut sebagai kitar hayat perisian (software life cycle).

Proses mempunyai 7 kriteria: 1. 2. 3. 4. 5. • • Menerangkan tentang aktiviti-aktiviti proses utama Proses menggunakan sumber yang berkaitan dengan kekangan Mempunyai subproses yang berkaitan. Aktiviti untuk proses mempunyai kriteria masuk dan keluar Aktiviti dikendalikan dalam jujukan Mempunyai satu set prinsip yang menerangkan matlamat setiap aktiviti Kekangan atau kawalan boleh dikenakan terhadap aktiviti, sumber atau produk.

Sambungan. . n n Proses yang melibatkan pembuatan sesuatu produk – kitar hayat Proses pembangunan perisian – kitar hayat perisian

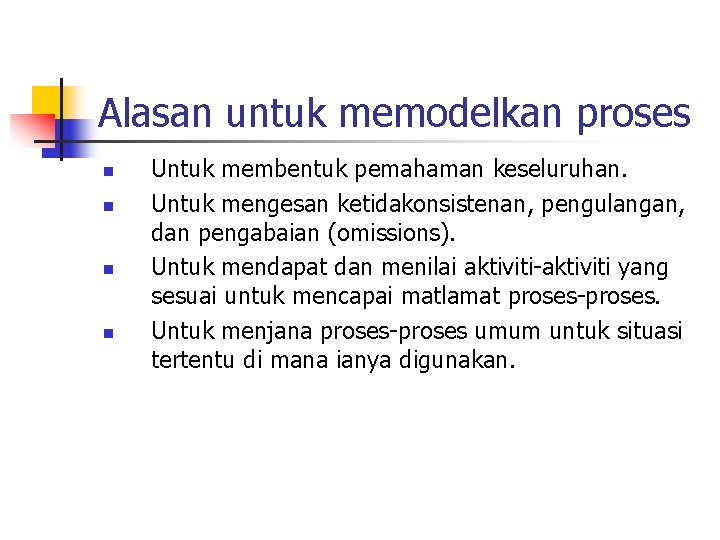

Alasan untuk memodelkan proses n n Untuk membentuk pemahaman keseluruhan. Untuk mengesan ketidakonsistenan, pengulangan, dan pengabaian (omissions). Untuk mendapat dan menilai aktiviti-aktiviti yang sesuai untuk mencapai matlamat proses-proses. Untuk menjana proses-proses umum untuk situasi tertentu di mana ianya digunakan.

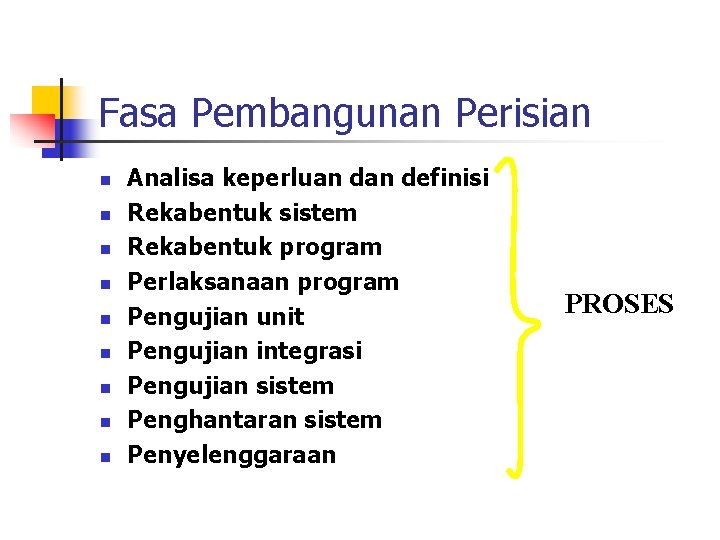

Fasa Pembangunan Perisian n n n n Analisa keperluan definisi Rekabentuk sistem Rekabentuk program Perlaksanaan program Pengujian unit Pengujian integrasi Pengujian sistem Penghantaran sistem Penyelenggaraan PROSES

Model-Model Proses Perisian Tujuan: n Mewujudkan pemahaman yang sama terhadap aktiviti, sumber dan kekangan n Membantu mencari ketakkonsistenan , lewahan (redundancy) di dalam proses n Model sepatutnya mencerminkan matlamat pembangunan n Setiap proses mestilah disesuaikan untuk situasi khusus di mana ia akan digunakan

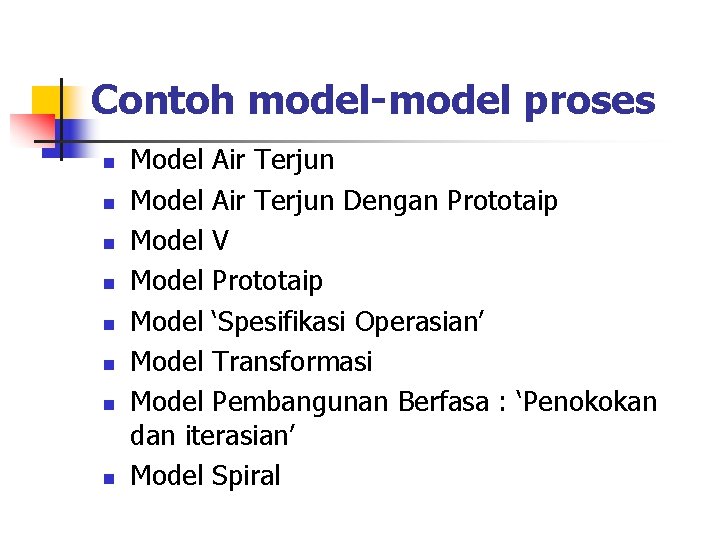

Contoh model-model proses n n n n Model Air Terjun Dengan Prototaip Model V Model Prototaip Model ‘Spesifikasi Operasian’ Model Transformasi Model Pembangunan Berfasa : ‘Penokokan dan iterasian’ Model Spiral

Model Air Terjun Analisa Keperluan R/bentuk Sistem R/bentuk Program Pengkodan Ujian Unit & Integrasi Ujian Sistem Ujian Penerimaan Operasi & Penyelenggaran

Model Air Terjun (samb) Kelebihan: n Mudah dterangkan kepada pelanggan yang tidak biasa dengan pembangunan perisian n Model ini boleh memberikan pembangun perisian pandangan tahap-tinggi semasa proses pembangunan n Kebanyakan model lain adalah ubahsuai dari model air terjun

Model Air Terjun (samb) Kekurangan: n Tidak menggambarkan cara kod dihasilkan – kecuali sesuatu perisian itu sudah benar-benar difahami n Tidak menyediakan panduan untuk mengendalikan sebarang perubahan yang berlaku pada produk dan aktiviti n Gagal untuk menggap perisian sebagai satu proses penyelesaian masalah – model air terjun adalah hasil dari proses pembangunan perkakasan

Analisa Keperluan Penilaian R/bentuk Sistem Model Air Terjun dengan Prototaip Pengesahan R/bentuk Program Pengkodan Ujian Unit & Integrasi Pemprototaipan Ujian Sistem Ujian Penerimaan Operasi & Penyelenggaran

Model Air Terjun dengan Prototaip (samb) n Pemprototaipan –produk yang dibangunkan separuh yang membenarkan pelanggan dan pembangun untuk memeriksa/menilai sebahagian dari aspek sistem yang dicadangkan. n Penilaian – memastikan sistem telah melaksanakan semua keperluan n Pengesahan – memastikan setiap fungsi berjalan dengan betul

Menilai keperluan Analisa Keperluan Operasi & Penyelenggaran Ujian Penerimaan R/bentuk Sistem Mengesahkan R/Bentuk R/bentuk Program Ujian Sistem Ujian Unit & Integrasi Pengkodan Model V

Model V n n n (samb) Merupakan variasi model air terjun yang menunjukkan bagaimana aktiviti pengujian yang dijalankan berkait dengan analisa dan rekabentuk. Pengujian unit dan integrasi merujuk kepada ketepatan program & mengesahkan r/bentuk program Ujian penerimaan adalah untuk menilai keperluan sistem dengan menghubungkaitkan aktiviti pengujian dengan setiap spesifikasi elemen

Model Prototaip Senarai Ulangkaji Keperluan Prototaip Keperluan Sistem Senarai Ulangkaji R/Bentuk Prototaip Senarai Ulangkaji Sistem Prototaip Ujian Sistem dihantar

Model Prototaip n (samb) Membenarkan semua atau sebahagian daripada sistem dibina dengan cepat untuk memahami isuisu yang timbul – supaya pembangun, pengguna dan pelanggan mempunyai pemahaman yang sama Kekurangan: 1) 2) Disiapkan dalam keadaaan tergesa-gesa – tiada siapa mempertimbangkan kualiti perisian dan penyelenggaraan jangka panjang. OS atau program yang tidak sesuai mungkin digunakan untuk mendapatkan hasil yang cepat

Model ‘Spesifikasi Operasian’ Execute & Revise Operational Specification (problem-oriented) Keperluan sistem Transformed Specification (implementation. Oriented) Test Sistem dihantar

Model ‘Spesifikasi Operasian’ n n (samb) Keperluan sistem dinilai atau dilaksanakan mengikut kelakuan (behavior) sistem iaitu implikasi sistem boleh dinilai sebelum bermulanya rekabentuk. Membenarkan fungsian sistem dan rekabentuk digabungkan – berbeza dengan Model Air Terjun.

Model Transformasi Bandingkan Dengan keperluan Spesifikasi Normal Rekod Pembangunan Formal Transformasi N Ujian Transformasi 2 Keperluan Sistem Transformasi 1 Sistem yang dihasilkan

Model Transformasi n n n (samb) Cuba untuk mengurangkan kesilapan dengan menghapuskan beberapa langkah-langkah pembangunan major Contoh transformasi: # mengubah cara data dipersembahkan # memilih algoritma # ‘optimizing’ # ‘compiling’ Spesifikasi Formal ditunjukkan dengan tepat supaya transformasi boleh berjalan

Model Pembangunan Berfasa : ‘Penokokan dan Iterasian’ Pengguna Pembina Pembangunan Sistem Build Release 1 Masa Use Release 1 Pengeluaran Sistem Use Release 1

Model Pembangunan Berfasa : ‘Penokokan dan Iterasian’ (samb) n n Mengurangkan kitar masa – tahun di antara dokumen keperluan ditulis dan masa sistem dihasilkan Sistem dihasilkan mengikut pecahan, membolehkan pengguna boleh menggunakan sistem yang telah siap dengan beberapa sistem lain yang sedang dalam proses binaan

Peralatan Dan Teknik Pemodelan Proses n Kenapa perlu guna teknik-teknik dan peralatan: n n n n Untuk menghasilkan perisian yang bebas ralat dan mengeluarkan input yang salah. Untuk menghasilkan perisian yang memenuhi permintaan pengguna. Untuk menghasilkan sistem yang lebih cekap dan pantas. Untuk menghasilkan perisian yang mudah difahami dan dibuat pengubahsuaian. Untuk menghasilkan perisian yang didokumentasi dengan baik untuk memudahkan penyelenggaraan Untuk menghasilkan perisian yang mudah digunakan oleh pengguna. Untuk menghasilkan perisian yang dihantar (disiapkan) pada masa yang ditetapkan. Untuk menghasilkan perisian yang tidak mahal/membazir.

Teknik n n Teknik digunakan untuk membentuk aktiviti-aktiviti pembangunan perisian spesifik Teknik-teknik yang biasa digunakan seperti: n n n n n Model Konseptual Model Entiti-Hubungan Normalization Rajah Aliran Data (DFD) Pokok keputusan dan Jadual keputusan Spesifikasi proses/English berstruktur Rajah Struktur Objek Orientasi dll Setiap teknik di atas mungkin digunakan pada fasa-fasa tertentu dalam kitar hayat pembangunan perisian.

Peralatan n n Peralatan akan membantu memudahkan proses pembangunan sistem dengan mengautomatikan sesetengah proses. Ia juga mengurangkan masa dan kos yang diperlukan untuk membangunkan sistem. Ia juga meningkatkan kualiti sistem yang dibangunkan. Contoh peralatan yang biasa digunakan: n Peralatan pengurusan projek - cth boleh melukis carta Gantt dan PERT. n Sistem pengurusan pangkalan data - cth Microsoft Access, Fox Pro dan Orecle dapat membantu organisasi mengurus maklumat dalam bentuk lebih tersesun dan flaksibel. n Kamus Data - Juga dipanggil ‘repository data’ membantu bagi mengurus penyimpanan data atau maklumat. n Peralatan melukis - cth Visio Professional boleh membantu melukis ERD dan DFD. n Peralatan CASE - cth sistem Architect, Rational Rose dan Visible Analyst membantu dalam banyak cara (akan dibincangkan pada kuliah akan datang)
