BAB 1 PERSAMAAN KEADAAN

OVERVIEW Persamaan keadaan adalah persamaan yang menyatakan hubungan antara state variable yang menggambarkan keadaan dari suatu sistem pada kondisi fisik tertentu State variable adalah Property dari sistem yang hanya tergantung pada keadaan sistem saat ini, bukan pada jalannya proses. • • Temperatur Tekanan Density Enthalpy Entropy Kapasitas Panas Energi bebas Gibbs Fugasitas

GAS IDEAL HUKUM BOYLE (1662) • Merkuri ditambahkan, volume gas diukur dengan teliti • Tekanan diukur berdasarkan beda permukaan merkuri PV = konstan

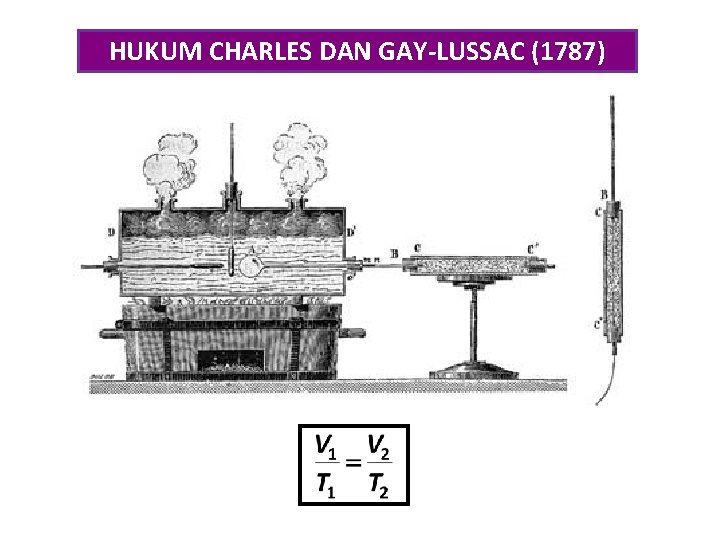

HUKUM CHARLES DAN GAY-LUSSAC (1787)

Pada tahun 1834 Émile Clapeyron menggabungkan Hukum Boyle dan Hukum Charles menjadi: Hukum Gas Ideal

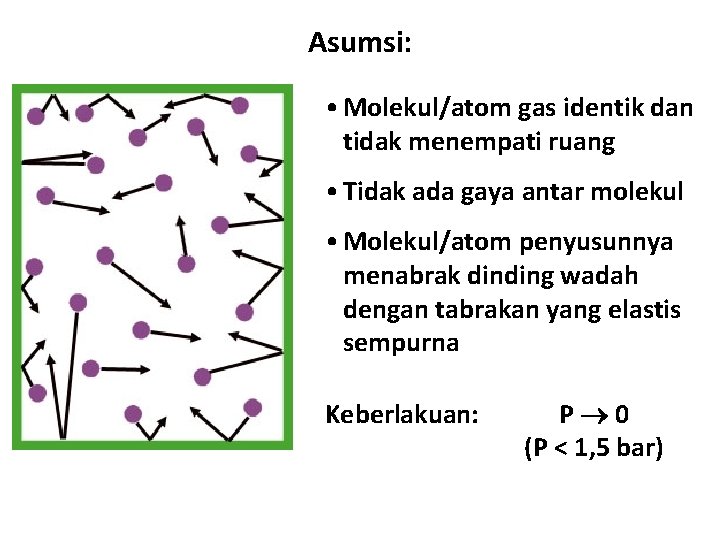

Asumsi: • Molekul/atom gas identik dan tidak menempati ruang • Tidak ada gaya antar molekul • Molekul/atom penyusunnya menabrak dinding wadah dengan tabrakan yang elastis sempurna Keberlakuan: P 0 (P < 1, 5 bar)

25. 0 P (bar) 20. 0 15. 0 10. 0 5. 0 0 100 V (l/mol) 200 300

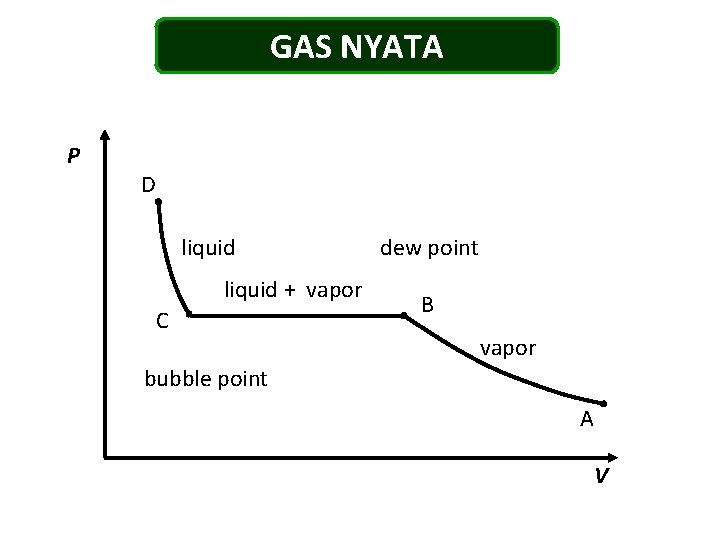

GAS NYATA P D liquid + vapor C dew point B vapor bubble point A V

Perbedaan antara gas ideal dan gas nyata Pideal gas > Preal gas Vreal, empty = Vcontainer – Vmolecule Perlu faktor koreksi untuk membandingkan Gas nyata dan gas ideal Copressilbility factor (Z)

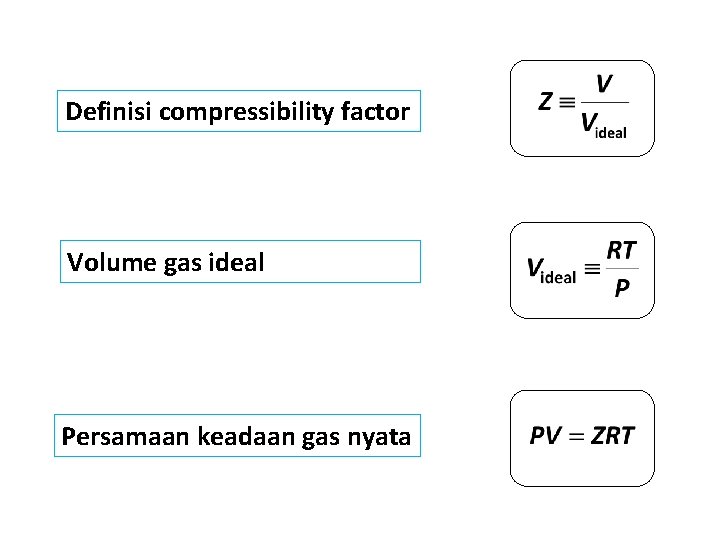

Definisi compressibility factor Volume gas ideal Persamaan keadaan gas nyata

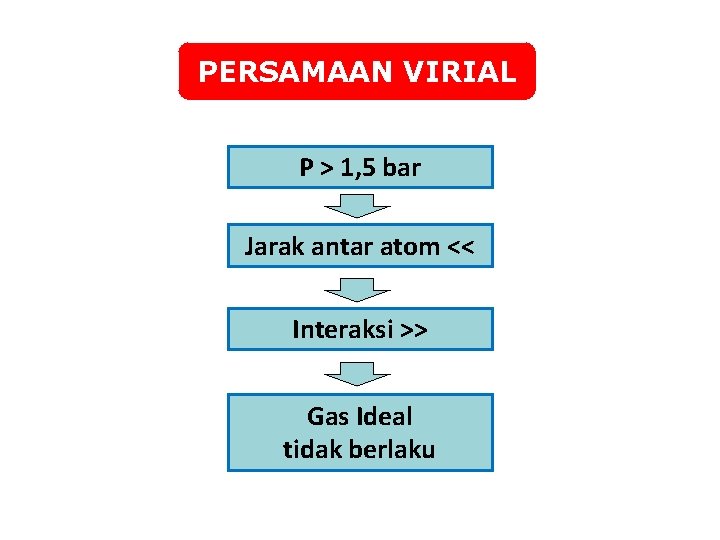

PERSAMAAN VIRIAL P > 1, 5 bar Jarak antar atom << Interaksi >> Gas Ideal tidak berlaku

Sepanjang garis isotermal T 1: P >> V << (Contoh untuk steam pada temperatur 200 C) P Pc C T > Tc T = Tc T 1 < T c T 2 < T c Vc V P (bar) V (m 3/kg) 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 2. 1724 1. 0805 0. 7164 0. 5343 0. 4250 0. 3521 0. 3000 0. 2609 0. 2304 0. 2060 0. 1860 0. 1693 0. 1552 0. 1430 0. 1325

16 14 P (bar) 12 10 8 6 4 2 0 0. 5 1. 0 1. 5 V (m 3/kg) 2. 0 2. 5

PV 2. 1724 2. 1610 2. 1493 2. 1373 2. 1252 2. 1127 2. 1000 2. 0870 2. 0738 2. 0602 2. 0463 2. 0321 2. 0174 2. 0024 1. 9868 P 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

16 14 PV 12 10 8 6 4 R 2 = 1 2 0 1. 94 2. 04 2. 14 P 2. 24

Pada contoh di atas: PV = – 117, 4 + 196, 5 P – 65, 37 P 2 Secara umum: PV = a + b. P + c. P 2 + … Jika b a. B’, c a. C”, dst, maka PV = a (1 + B’P + C’P 2 +. . . )

UNIVERSAL GAS CONSTANT PV (l bar mol-1) T = 273, 16 K (Triple point air) H 2 N 2 Udara (PV)t = 22, 7118 l bar * P mol-1 O 2

PV (l bar mol-1) T = 300 K H 2 N 2 Udara (PV)*300 K = 25 bar l mol-1 P O 2

45 (PV)* (bar l/mol) 40 PV = 0, 083145 T 35 30 Slope = 0, 083145 25 R = 0, 083145 bar l mol-1 K-1 20 200 300 400 T (K) 500 600

PV = a (1 + B’P + C’P 2 +. . . ) PV = RT (1 + B’P + C’P 2 +. . . ) Bentuk lain: Untuk gas ideal: PV = RT Z=1

CONTOH SOAL Diketahui koefisien virial untuk uap isopropanol pada 200 C: B = 388 cm 3 mol 1 C = 26. 000 cm 6 mol 2 Hitung Z dan V dari uap isopropanol pada 200 C dan 10 bar dengan menggunakan persamaan sbb. : a) Persamaan keadaan gas ideal b) Persamaan keadaan virial dengan 2 suku c) Persamaan keadaan virial dengan 3 suku

PENYELESAIAN T = 200 C = 473, 15 K R = 83, 14 cm 3 bar mol 1 K 1 a) Persamaan gas ideal Z=1

b) Persamaan virial 2 suku

c) Persamaan virial 3 suku Persamaan diselesaikan secara iteratif.

Iterasi 1: Sebagai tebakan awal digunakan V 0 = Vgas ideal = 3. 934 Iterasi 2:

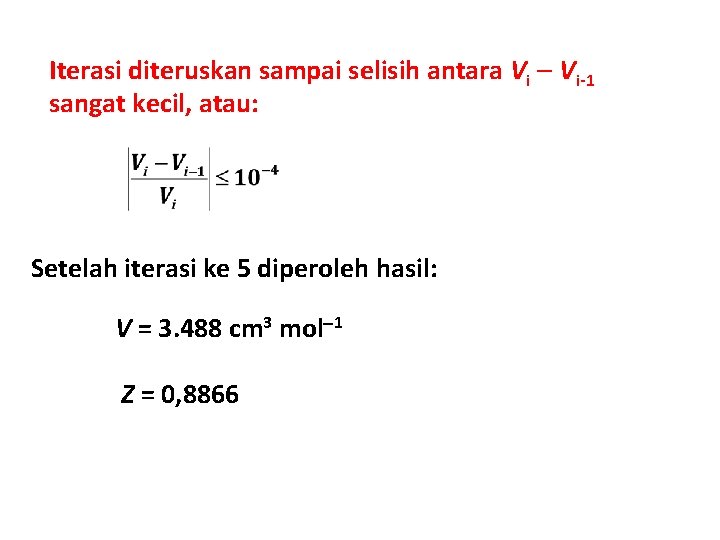

Iterasi diteruskan sampai selisih antara Vi Vi-1 sangat kecil, atau: Setelah iterasi ke 5 diperoleh hasil: V = 3. 488 cm 3 mol 1 Z = 0, 8866

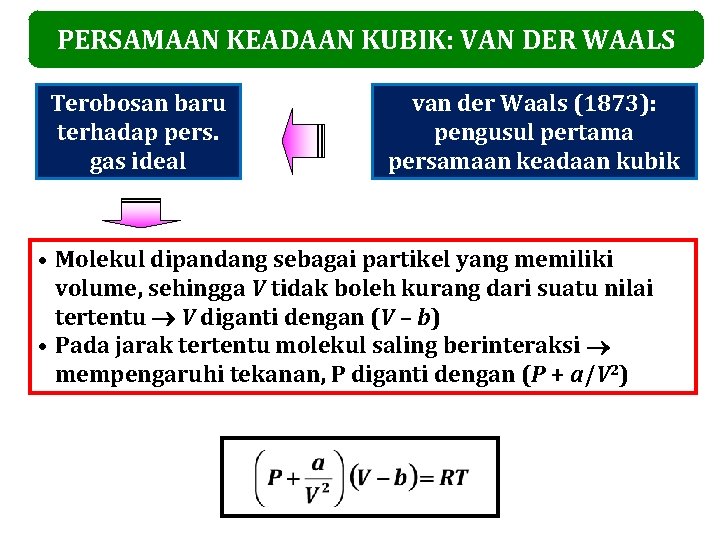

PERSAMAAN KEADAAN KUBIK: VAN DER WAALS Terobosan baru terhadap pers. gas ideal van der Waals (1873): pengusul pertama persamaan keadaan kubik • Molekul dipandang sebagai partikel yang memiliki volume, sehingga V tidak boleh kurang dari suatu nilai tertentu V diganti dengan (V – b) • Pada jarak tertentu molekul saling berinteraksi mempengaruhi tekanan, P diganti dengan (P + a/V 2)

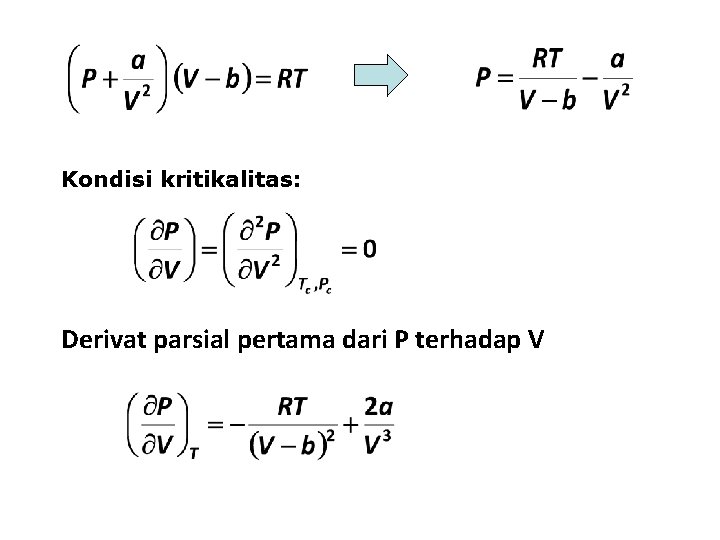

Kondisi kritikalitas: Derivat parsial pertama dari P terhadap V

Derivat parsial kedua dari P terhadap V Pada titik kritis, kedua derivat sama dengan nol: Ada 2 persamaan dengan 2 bilangan anu (a dan b)

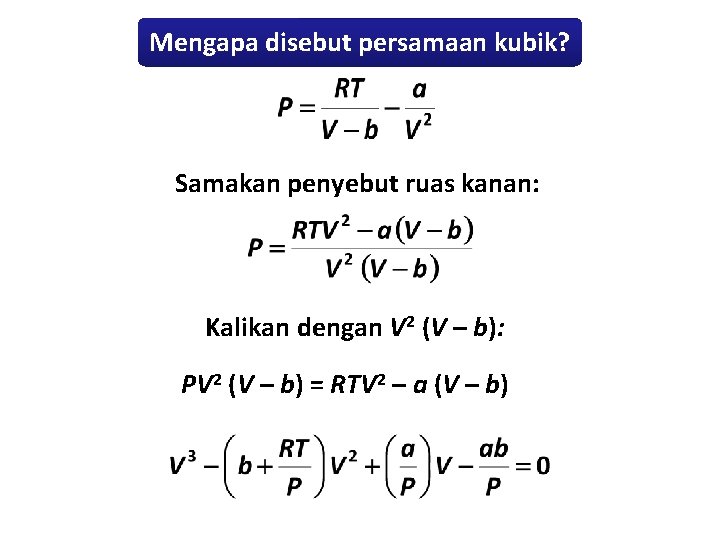

Mengapa disebut persamaan kubik? Samakan penyebut ruas kanan: Kalikan dengan V 2 (V – b): PV 2 (V – b) = RTV 2 – a (V – b)

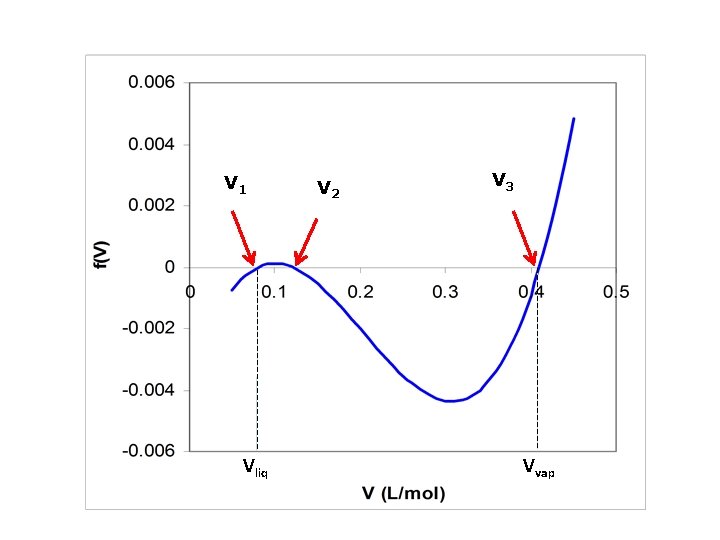

V 1 Vliq V 2 V 3 Vvap

Jika dikalikan dengan (P/RT)3: dengan:

TEORI CORRESPONDING STATES TWO-PARAMETER THEOREM OF CORRESPONDING STATE Semua fluida jika diperbandingkan pada Tr dan Pr yang sama akan memiliki faktor kompresibilitas yang hampir sama, dan semua penyimpangan dari perilaku gas ideal juga hampir sama Ini benar untuk fluida sederhana (Ar, Kr, Xe), tapi untuk fluida yang lebih komplek, ada penyimpangan sistematik Pitzer dkk. mengusulkan adanya parameter ke 3, yaitu faktor asentrik,

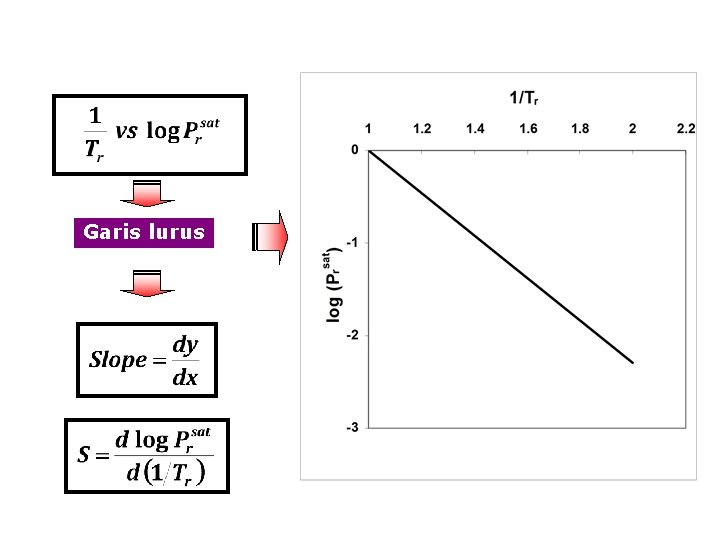

Garis lurus

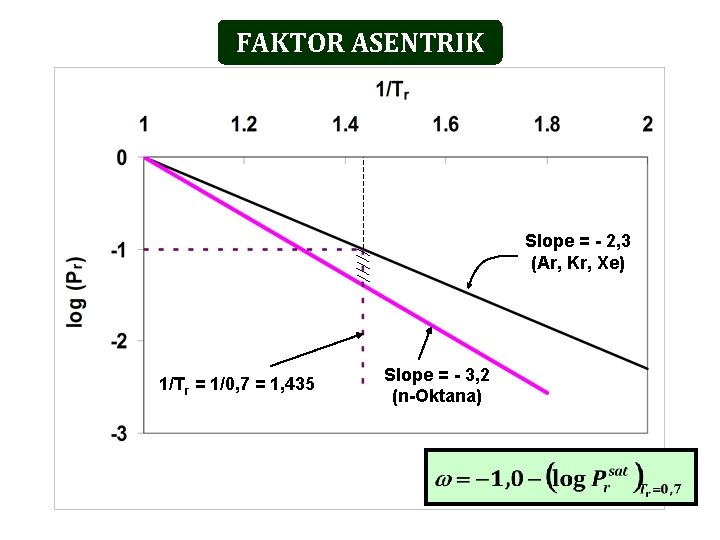

FAKTOR ASENTRIK Slope = - 2, 3 (Ar, Kr, Xe) 1/Tr = 1/0, 7 = 1, 435 Slope = - 3, 2 (n-Oktana)

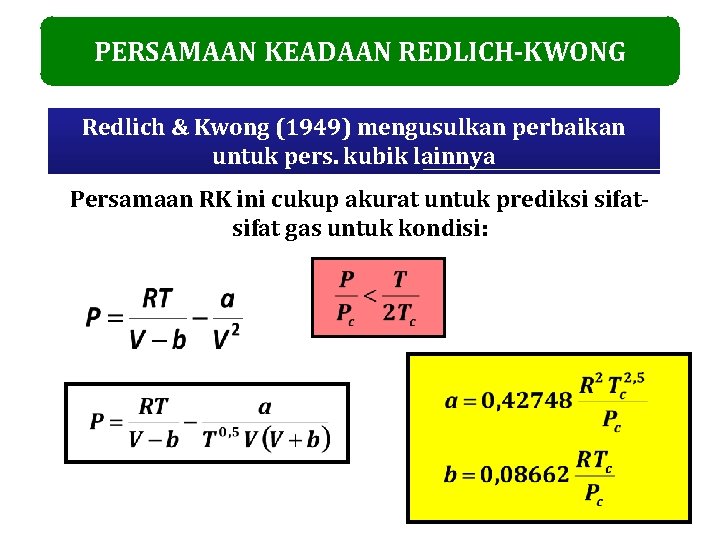

PERSAMAAN KEADAAN REDLICH-KWONG Redlich & Kwong (1949) mengusulkan perbaikan untuk pers. kubik lainnya Persamaan RK ini cukup akurat untuk prediksi sifat gas untuk kondisi:

Bentuk kubik (dalam Z) dari persamaan RK: dengan:

PERSAMAAN KEADAAN SOAVE-REDLICH-KWONG Soave (1972)mengusulkan perbaikan pers. RK

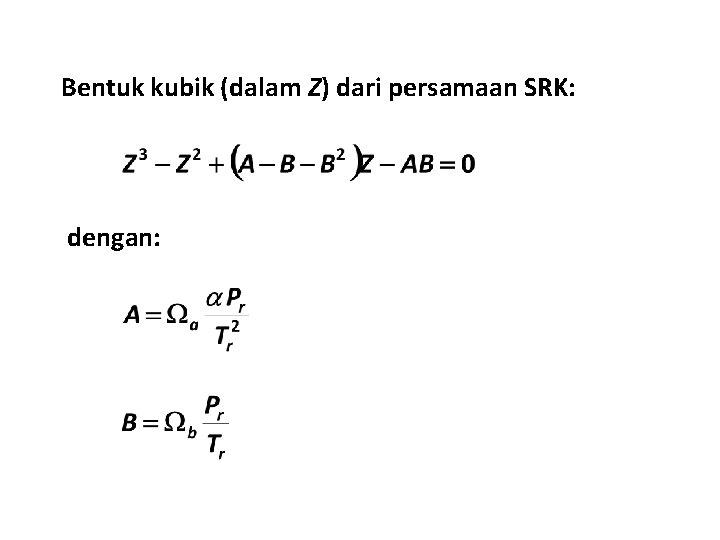

Bentuk kubik (dalam Z) dari persamaan SRK: dengan:

PERSAMAAN KEADAAN PENG-ROBINSON Peng & Robinson (1976): mengusulkan persamaan yang lebih baik untuk memenuhi tujuan-tujuan: 1. Parameter-parameter yang ada harus dapat dinyatakan dalam sifat kritis dan faktor asentrik. 2. Model harus bisa memprediksi berbagai macam property di sekitar titik kritis, terutama untuk perhitungan faktor kompresibilitas dan density cairan. 3. Mixing rule harus menggunakan satu binary interaction parameter yang tidak tergantung pada T, P, dan komposisi. 4. Persamaan harus berlaku untuk semua perhitungan semua property dalam proses natural gas.

(12)

Bentuk kubik (dalam Z) dari persamaan PR: dengan:

TEKNIK PENYELESAIAN PERSAMAAN KUBIK METODA ANALITIK 1. Hitung parameter-parameter 2. Hitung diskriminan M = R 2 – Q 3

Jika M < 0 (R 2 < Q 3), maka persamaan kubik memiliki tiga akar riil • Hitung:

Jika M > 0 (R 2 > Q 3), maka persamaan kubik memiliki satu akar riil: • Hitung parameter • Hitung akar riil:

METODA NUMERIK (NEWTON-RAPHSON) garis tangen f 0 f(x) f f f 1 f 2 x x 0 x 1 x 2 x 3 x

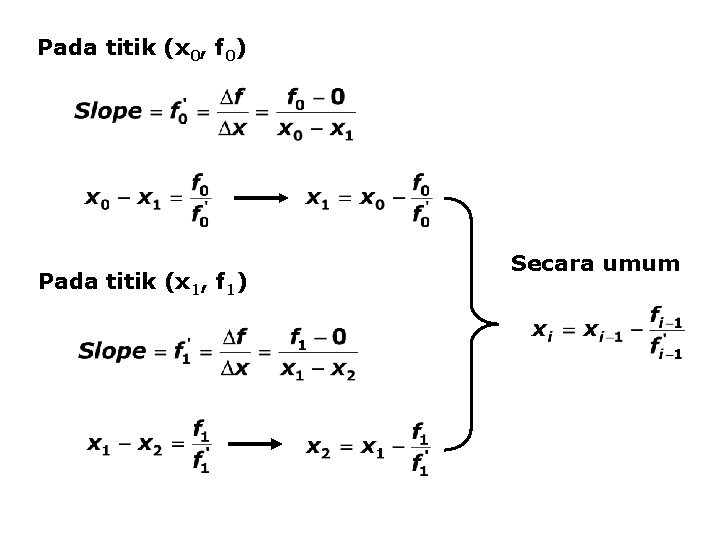

Pada titik (x 0, f 0) Pada titik (x 1, f 1) Secara umum

Keempat persamaan keadaan vd. W, RK, SRK, dan PR, dapat ditulis dalam bentuk umum: dengan nilai c 0, c 1, dan c 2 untuk kempat persamaan tersebut adalah Pers. keadaan vd. W RK SRK PR c 0 – AB – (AB – B 2 – B 3) c 1 A A – B – B 2 A – 2 B – 3 B 2 c 2 – (1 + B) – 1 – (1 – B)

Untuk persamaan polinomial di atas: Penyelesaian dengan metoda Newton-Raphson adalah dengan menggunakan persamaan: Konvergensi metoda Newton-Raphson ini sangat ditentukan oleh penentuan nilai tebakan awal. Tebakan awal yang digunakan dalam hal ini adalah: • Untuk Zuap : tebakan awal Z 0 = 1 • Untuk Zcair : tebakan awal

Algoritma: 1. i = 0 2. Tebak nilai Z (= Z 0) 3. Hitung f 0 = f(Z 0) dan f’ 0 = f’(Z 0) 4. Jika f(Z 0) = 0 (atau 1 10 -8), menuju ke (10) 5. i = i + 1 6. Hitung Zi 7. Hitung error/galat: Jika e toleransi (misal 10 -4), menuju ke langkah (10) 8. Hitung fi dan f’i 9. Kembali ke langkah (5) 10. Selesai

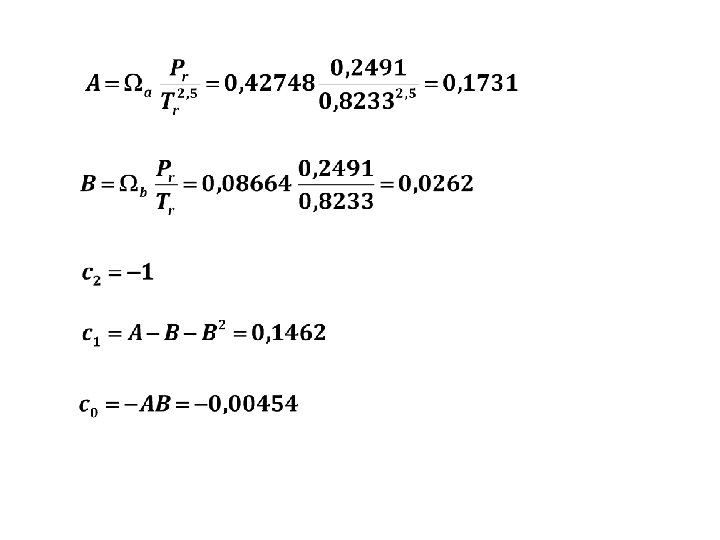

CONTOH SOAL Tekanan uap n-butana pada 350 K adalah 9, 4573 bar. Hitung volume molar untuk: a. Uap jenuh b. Cair jenuh dengan menggunakan persamaan RK PENYELESAIAN Untuk n-butana: Tc = 425, 1 K Pc = 37, 96 bar R = 0, 083145 L bar mol-1 K-1 Tr = 0, 8233 Pr = 0, 2491

a. UAP JENUH Tebakan awal: Z 0 = 1 i Zi fi f'i e 0 1 0, 141698 1, 146238 0, 141058 1 0, 87638 0, 028675 0, 697604 0, 049211 2 0, 83526 0, 002683 0, 568742 0, 00568 3 0, 83056 3, 34 E-05 0, 554601 7, 25 E-05 Hasil iterasi menunjukkan Zuap = 0, 83056

b. CAIR JENUH Tebakan awal: i Zi fi f'i error 0 0, 02622 -0, 001375 0, 095866 0, 353689 1 0, 04055 -0, 000187 0, 070046 0, 061655 2 0, 04323 -6, 22 E-06 0, 065386 0, 002196 3 0, 04332 -7, 88 E-09 0, 06522 2, 79 E-06 Hasil iterasi menunjukkan Zcair = 0, 04332
