Az sszefrhetsg javtsa Vzlat l Bevezets l A

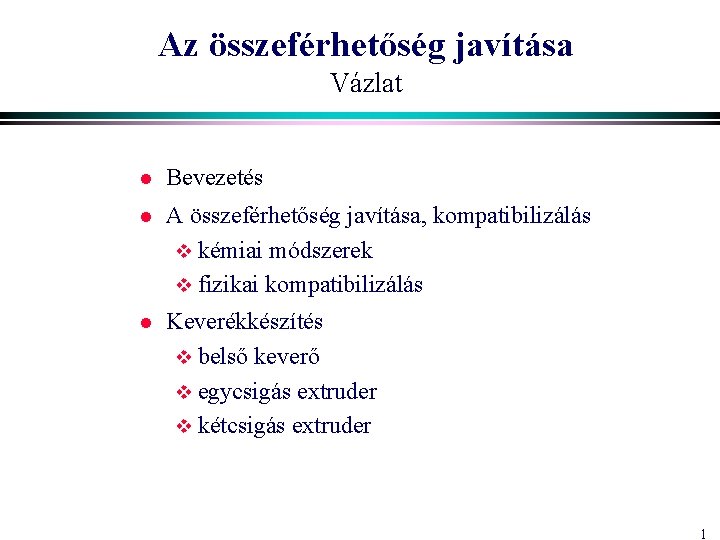

Az összeférhetőség javítása Vázlat l Bevezetés l A összeférhetőség javítása, kompatibilizálás v kémiai módszerek v fizikai kompatibilizálás l Keverékkészítés v belső keverő v egycsigás extruder v kétcsigás extruder 1

Az összeférhetőség javítása Módszerek l l l l l Lineáris vagy csillag blokk kopolimerek adagolása Ojtott vagy random kopolimerek használata Komponensek kölcsönös reakciója, kopolimerek in situ előállítása IPN technológia A keverék komponenseinek térhálósítása A komponensek módosítása funkciós csoportok (sav-bázis, ionos, töltésátviteli) bevitelével Közös oldószer alkalmazása Intenzív nyírás alkalmazása Egyéb módszerek a) Kémiai módszerek b) Fizikai eljárások 2

Kémiai módszer HIPS keverék A kölcsönhatás és a szerkezet egyaránt fontos. 3

Kémiai módszer Polimerizáció – HIPS, PS-g-EPDM A kölcsönhatás javítása jelentős tulajdonságjavulást eredményez. 4

Kémiai módszer Vegyes módszer – reaktív csoportok Reakció és fizikai térháló kialakítása segíti a feszültségátvitelt PA/PP-g-AA/PP keverékben. 5

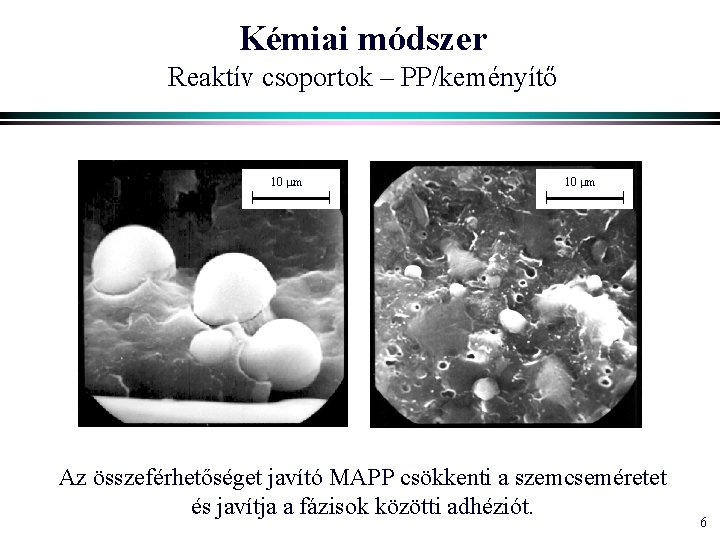

Kémiai módszer Reaktív csoportok – PP/keményítő 10 m Az összeférhetőséget javító MAPP csökkenti a szemcseméretet és javítja a fázisok közötti adhéziót. 6

Kémiai módszer Reaktív csoportok – PP/keményítő A keverék mechanikai jellemzői jelentősen javulnak. 7

Fizikai eljárás Határfelület, határfázis Határfelület Határfázis Vastag, diffúz határfázis, a feszültségátvitel javul. 8

Fizikai eljárás Diszpergálás l szemcseméret l adhézió l kis mennyiségek alkalmazása l hatékonyság – molekuláris szerkezet (multi – és szimmetrikus diblokk, ojtott kopolimerek) l kritikus micellakoncentráció (CMC) l kritikus mólsúly l határérték LDPE/PS 80/20 9

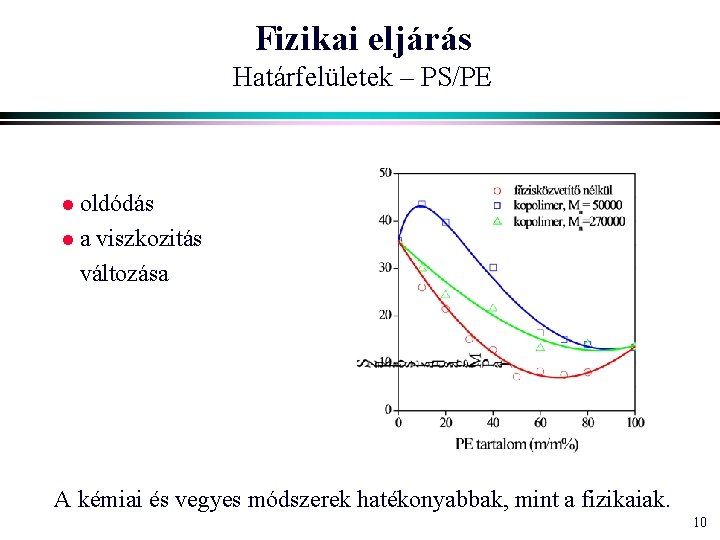

Fizikai eljárás Határfelületek – PS/PE l oldódás la viszkozitás változása A kémiai és vegyes módszerek hatékonyabbak, mint a fizikaiak. 10

Fizikai eljárás Nyírás – PP/EPDM random kopolimer blokk kopolimer Az instabil keverékek szerkezete változik az idővel, szételegyedés következhet be. 11

Keverékkészítés Feltételek, követelmények, berendezések l l l l A keverés módja disztributív keverés, Ca >> Cakrit diszperzív keverés, Ca Cakrit Berendezések, követelmények homogén nyíró és nyújtó feszültségmező a hőmérséklet, a nyomás és a tartózkodási idő pontos és rugalmas szabályozása képesség nagyon különböző viszkozitással rendelkező ömledékek homogenizálására hatékony homogenizálás degradáció nélkül a keverési paraméterek rugalmas és ellenőrzött változtathatósága 12

Keverékkészítés Berendezések l belső keverő l egycsigás a) f) b) g) c) h) d) i) e) j) extruder 13

Keverékkészítés Berendezések – kétcsigás extruder azonos irányba forgó ellentétes irányba forgó független részlegesen illeszkedő szorosan illeszkedő 14

Keverékkészítés Berendezések – kétcsigás extruder nyírás szabályzó szállító elemek függőleges adagoló vákuumnyílás nyíró elemek szállító elemek gyúró elemek homogenizáló elemek 15
