Az építési helyszín Sátori Sándor egyetemi adjunktus lásd még a Tanszéki honlapon lévő kidolgozott mintapéldát www. ekt. bme. hu

Az építés sajátosságai • Helyhez kötött • Időjárás viszontagságai (eső, hó, fagy, napsütés, szél, tél, nyár, ősz, tavasz…. . ) • A(z építési) technológiának kell kitelepülnie az építési helyszínre • idő-, tér- és helyszín összefüggése • Ember-, gép- anyag együttes jelenléte

A létesítmény jellege • Vonalas • Pontszerű • Vonalas pontszerű létesítményekkel

Fő feladata Az építési helyszínt üzemmé alakítani. b Az építési munkához és a technológiához a teljes építési folyamat során szükséges munkaterület célirányosan legyen berendezve és a működtetési feltételek biztosítva legyenek. Ideiglenes létesítmények, építés végén megszüntetésre kerülnek.

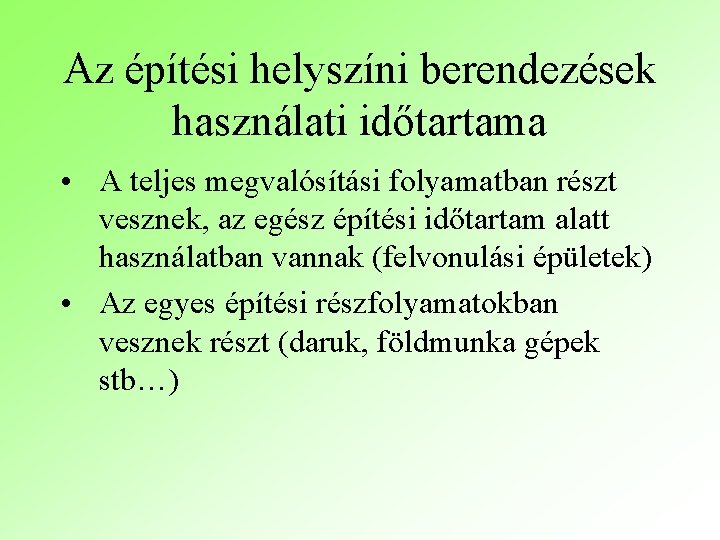

Az építési helyszíni berendezések használati időtartama • A teljes megvalósítási folyamatban részt vesznek, az egész építési időtartam alatt használatban vannak (felvonulási épületek) • Az egyes építési részfolyamatokban vesznek részt (daruk, földmunka gépek stb…)

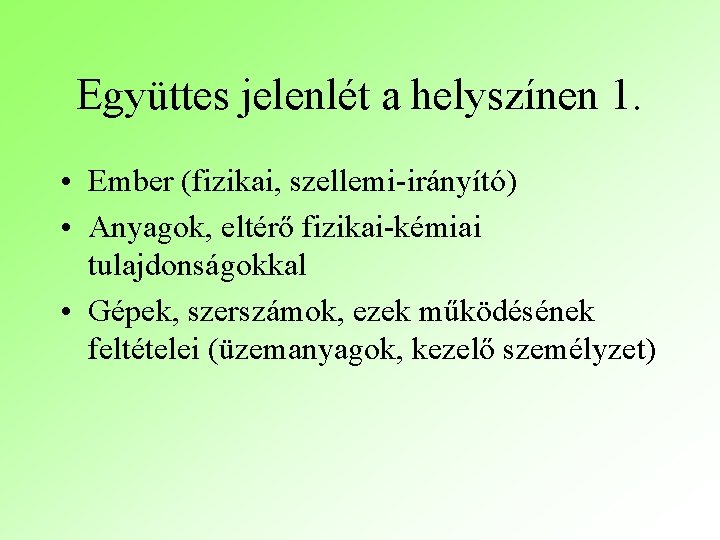

Együttes jelenlét a helyszínen 1. • Ember (fizikai, szellemi-irányító) • Anyagok, eltérő fizikai-kémiai tulajdonságokkal • Gépek, szerszámok, ezek működésének feltételei (üzemanyagok, kezelő személyzet)

Együttes jelenlét a helyszínen 2. • Fő-, generál-, alvállalkozók („szub” alvállalkozók), • Tervezők, megrendelő-beruházó képviselői • Raktárak, tárolók, nyíltszíni depóniák • Ideiglenes energia (elektromos + üzemanyagok) • Őrzés- védelem (vagyonvédelem és biztonság

Együttes jelenlét a helyszínen 3. • • Ideiglenes közművek (víz, csatorna) Segédüzemek (ács-, vasszerelő) Raktárak (zárt, fedett-nyitott) Konténerek – raklapok Hulladékok (sitt, szemét, törmelék……) Használt csomagolóanyagok Szociális hulladékok

Központi telepek • Építéshelyszíni munkák közül minél többet telepített üzemi körülmények között lehessen megvalósítani (zsaluzat előkészítés, vasszerelés, …. . ) • Ipari háttér – ipari körülmények: minél több folyamat a ideiglenes-helyszínről telepített körülmények közé kerüljön.

Segédüzemek-telepek • Alapanyagokból, vagy félkész termékekből az építési helyszínen kész termékeket állítson elő (építéshelyszínre telepített – anyagfeldolgozás: gépek, energia, anyag, ember stb…. ) • Beton-, habarcs- aszfalt- ácsüzem, betonacél feldolgozó, stb…)

Raktározás-tárolás 1. • • Vagyonvédelem Időjárás viszontagságaitól vedelem Tárolandó anyag állagvédelme Felhasználási ütem ismerete --- tárolási időtartam hossza (napi-heti, alkalomszerű, beszerzési- szállítási feltételek, közvetlenül a gyártóműtől- avagy kereskedőn keresztül) • Tartalékok képzése

Raktározás-tárolás 2. Raktárak telepítése: • Anyagok átvétele-minőség szerinti csoportosítása • Külső-belső szállítási útvonalak kereszteződése (vagyonvédelem felelősségi kérdéseket is felvet) • Nyilvántartás biztosítható legyen

Raktárok típusai • Különleges raktárak • Zárt raktárak (felülről fedett, oldalról zárt) • Nyitott színek (felülről fedett, oldalról nyitott) • Nyíltszín – nyílt rakterületen

Különleges raktárak 1. • Különleges tárolási körülmények (hatósági előírások) • Más épületektől való távolság • Szerkezetük – építészeti kialakításuk (pl. robbanó felület, részben föld alatti tárolás…) • Tűz- és robbanásveszélyes anyagok

Különleges raktárak 2. Anyagtárolás • Robbanó anyagok • Üzemanyagok • Ipari gázok • Oldószerek • Mérgező-maró anyagok • Néhány festék, lakk típus

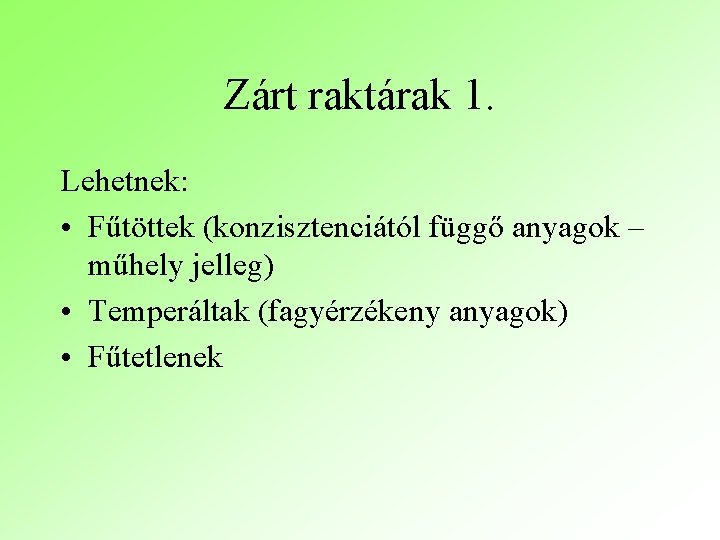

Zárt raktárak 1. Lehetnek: • Fűtöttek (konzisztenciától függő anyagok – műhely jelleg) • Temperáltak (fagyérzékeny anyagok) • Fűtetlenek

Zárt raktárak 2. Követelmények: • Csapadék elleni védelem - fedett • Szilárd oldalfal és aljzat • Világítás • Száraz és jól szellőztethető

Zárt raktárak 3. Anyagtárolás • Zsákolt kötőanyagok (mész- cement- gipsz) • Burkoló anyagok • Üveganyagok • Épületfelszerelési anyagok (szerelési anyagok, szerelvények) • Védő- és munkaruhák

Nyitott színek-védőtetők 1. • Csapadék árt (de a légnedvességre nem, vagy kevésbé érzékenyek) • Vagyonvédelem szempontjából nem nagyon érzékenyek (pl: drótfonat oldalfal) • Csapadék távol tartás- elvezetés • Padozat: salak- illetve kavics (kiemelve a környezetéből)

Nyitott színek-védőtetők 2. Anyagtárolás: • Szigetelő anyagok (hő-, hang- víz) • Kész nyílászárók (fa- fém- műanyag) • Nagyobb méretű épületgépészeti anyagok (pl: csövek) • műkőzúzalékok

Nyíltszín – nyílt rakterület 1. • Nem érzékeny anyagok, vagyonvédelem szempontjából nem érzékeny • Nem szabad károsodnia • Minőségét megőrzi • Nedvességre-, időjárásra-, hőre-, fényre- korrózióra nem érzékenyek

Nyíltszín – nyílt rakterület 2. Kialakítás szempontjai: • Sík-rendezett-tömör felület • Csapadékvíz elvezetés • „Közúti” megközelítés – kapcsolat • Gépi rakodás • Megvilágítás (vagyonvédelem)

Nyíltszín – nyílt rakterület 3. Tárolás történhet: • depóniákban (kúpos vagy prizma) keverékek alapanyagai –zúzottkő, kavics, homok, homokos kavics) • máglyákban (anyagok élére-, vagy lapjára fektetve- tégla, cserép, fa- vasbeton elemek, csövek, betonacél termékek) • Állványok (csövek, rudak, idomacélok)

Az anyagszállítás és tárolás korszerű formái • Tároló ládák • Raklapok (rakodó lapok) • Oldalfalas rakodólapok • Rakodó kosarak • Szállító tartályok – konténerek (egységrakományok képzése)

Felvonulási épületek 1. • • • Ideiglenes jelleg Szerkezeti kialakítás Gazdaságosság Áttelepíthetőség Közműellátás Funkcionális- esztétikai igények

Felvonulási épületek 2. • Funkcionális kialakítás – Építési irodák – tárgyalók - adminisztráció • Fő (generál kivitelező) –saját részre • Alvállalkozó részére biztosítani – Szociális blokkok (öltözők) – Tárolók – raktárak – Egyéb funkciók (porta, őrzés – védelem, elsősegély hely, pihenő, mobil WC)

Utak – térburkolatok 1. • Geometriai kialakítás (nyomvonal - helyszínrajz) – Vízszintes – Függőleges (magassági) – Keresztmetszeti • Teherbírás – tartósság (pályaszerkezet) • Gyorsan megépíthető legyen • Olcsó – gazdaságos (végleges út részeként – amennyiben lehetséges erre törekedni)

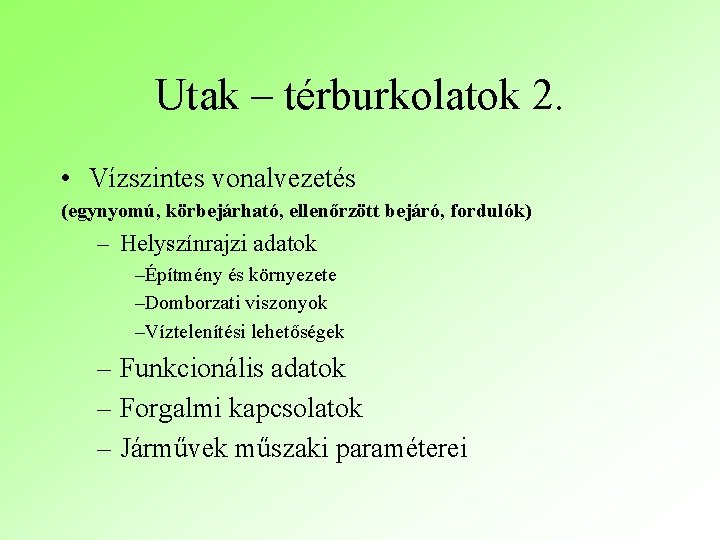

Utak – térburkolatok 2. • Vízszintes vonalvezetés (egynyomú, körbejárható, ellenőrzött bejáró, fordulók) – Helyszínrajzi adatok –Építmény és környezete –Domborzati viszonyok –Víztelenítési lehetőségek – Funkcionális adatok – Forgalmi kapcsolatok – Járművek műszaki paraméterei

Utak – térburkolatok 3. • Függőleges vonalvezetés (magassági) – Megépült épületekhez való viszony – csatlakozási lehetőség – Víztelenítés – Járművek műszaki paraméterei

Utak – térburkolatok 3. • Keresztmetszeti kialakítás – Burkolt felületek – Padkák – Folyókák – Víztelenítés (lokális és egész területen) – Kitérők – Másik úttal kereszteződés – Közművekkel kereszteződés (védőcsövek) – Betonelemek (többször felhasználhatók)

Utak – térburkolatok 4. • Pályaszerkezet (telepítés tartóssága) · szemcsés anyag · cement stabilizáció · útpálya elemek · (végleges úthálózat)

Ideiglenes közművek • • Vízellátás Szennyvízelvezetés – csatornázás Elektromos energia ellátás Egyéb – Sűrített levegő – Hőellátás

Vízellátás 1. • Vízigények fajtái – Ivó- és használati (minőségi) – Technológiai (mennyiségi) – Egyéb (tüzivíz stb…) • Vízigény: Qn=Qhasznos + Q techn + Q egyéb

Vízellátás 2. • Víznyerési módok – Meglévő vízellátó hálózatról (közcsatorna) – Felszíni vízkészletből – Felszín alatti vízkészletből • Mérés • Szakaszolás (lezárás)

Csatornázás • „Házi” jellegű szennyvíz • Technológiai- ill. ipari szennyvíz • Csapadékvíz (lokálisan és helyileg is) Rendelkezésre álló közcsatorna • Egyesített (házi+csapadékvíz is) • Elválasztott (osztott) Szennyvízmedencék – ülepítők - derítők

Elektromos energia ellátás 1. • Kisfeszültség (0, 4 k. V) • Középfeszültség (trafó is szükséges lehet) igények • Világítás • Technológia – erőátvitel • egyéb

Elektromos energia ellátás 2. • • • A hálózat kialakítása · légvezeték · földkábel A hálózat elemei · transzformátor · fogyasztásmérő · főkapcsoló · elosztó hálózat Csatlakozás a hálózatra · motor csatlakozókkal · csatlakozó szekrényekkel

Vastelep 1.

Vastelep 2. • • Tárolás Szállítás · Szálban (12 m) egyenesen · Szálban hajlítva · Tekercsben Raktározás Átmérőként és minőségenként elkülönítve

Vastelep 3. • • • Vágás-hajlítás Vágógép(ek), hajlítógép · Soros · Átlapolt Szerelés Asztalokon Armatura tárolás Földön Fa staflikon

Ácstelep 1.

Ácstelep 2. • • Tárolás Alátét elemeken (pl. beton), szellőztetve · Fűrészárú (6 m) · Gömbfa (ritkán!) (4 -10 m) Vágás Fedett szín alatt · Szalagfűrész · Körfűrész (elhelyezése úgy, hogy minden méret szabható legyen)

Ácstelep 3. • • Szerelés Zsinórpad Kész elemek tárolása (pl. zsalutáblák) Közművek · Elektromos energia –földkábel · Vízellátás –tűzcsap Út- és térburkolat –szemcsés anyag vagy egyéb sármentes megoldás

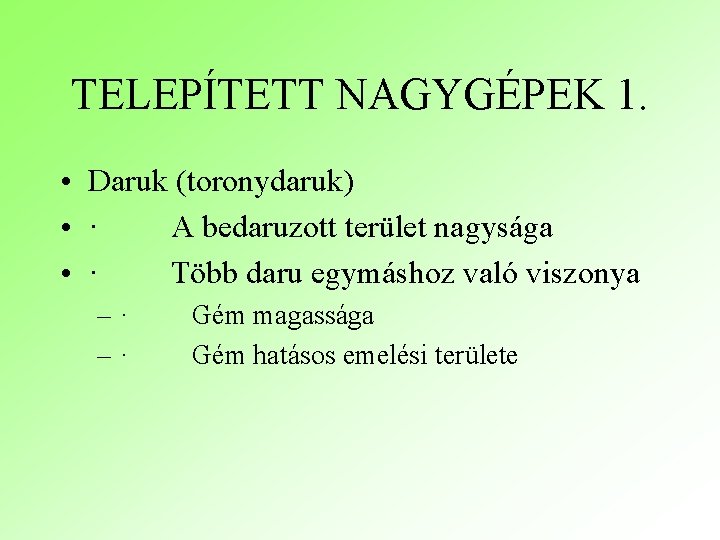

TELEPÍTETT NAGYGÉPEK 1. • Daruk (toronydaruk) • · A bedaruzott terület nagysága • · Több daru egymáshoz való viszonya – · Gém magassága – · Gém hatásos emelési területe

TELEPÍTETT NAGYGÉPEK 2. • · Daru szerelhetősége – · Alapkeret rögzítése – · Gém szerelése –kifektetés – · Kúsztatás –autódarus szerelés • · Daruzott területre eső egyéb létesítmények

TELEPÍTETT NAGYGÉPEK 3. • Egyéb nagygépek • ·Az elfoglalt terület mértékének felmérése (pl. szádfalverő), az egymás mellett elhelyezkedő folyamatok térbeli viszonya (ld. féléves feladat: szádfalverés, szádfal előtt föld fejtése) • ·A gép kiszolgálásához szükséges terület, illetve a gép által kitermelt anyag elhelyezéséhez szükséges terület nagysága (pl. pontalapok földkiemelése, alaptest elhelyezés, földvisszatöltés).

TELEPÍTETT NAGYGÉPEK 4. • Építési anyagfelvonók • · A feladás helyének megválasztása • · Az épületbe való beadás hosszú időn keresztül való biztosítása
