Az építmények grafikus ábrázolása

A műszaki rajzoknak az építészetben nagy jelentőségük van, mert a műszaki rajzok segítségével egyszerűen, érthető módon mutatjuk be az épület adatait, kinézetét, részleteit, méreteit, anyagait, stb.

Hogy a műszaki rajzokat mindenki tudja használni, szabályok léteznek, amelyek előírják a műszaki rajz elkészítési módját. Ilyenek a vonalfajták, méretezés szabályi, rajzjelek, stb.

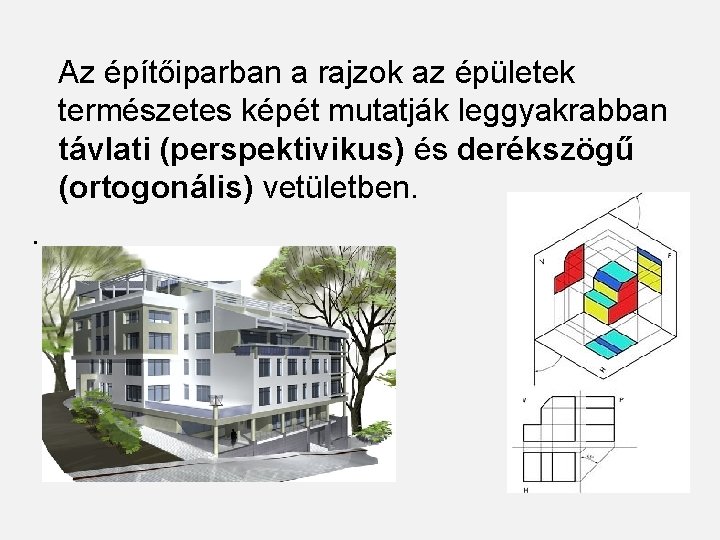

Az építőiparban a rajzok az épületek természetes képét mutatják leggyakrabban távlati (perspektivikus) és derékszögű (ortogonális) vetületben. .

Perspektíva

Ortogonális vetület Több nézet segítségével mutatja be úgy, hogy a tárgyat 900 szögből nézzük.

Metszetek Az épület belső részét: • alaprajzon, vagy • elképzelt metszetek segítségével ábrázolják. A metszet lehet: • vízszintes metszet (2. 15), és • függőleges metszet (2. 16).

Vízszintes metszet

Konyha Nappali szoba Előszoba Fürdőszoba Hálószoba Gyerekszoba

Függőleges metszet

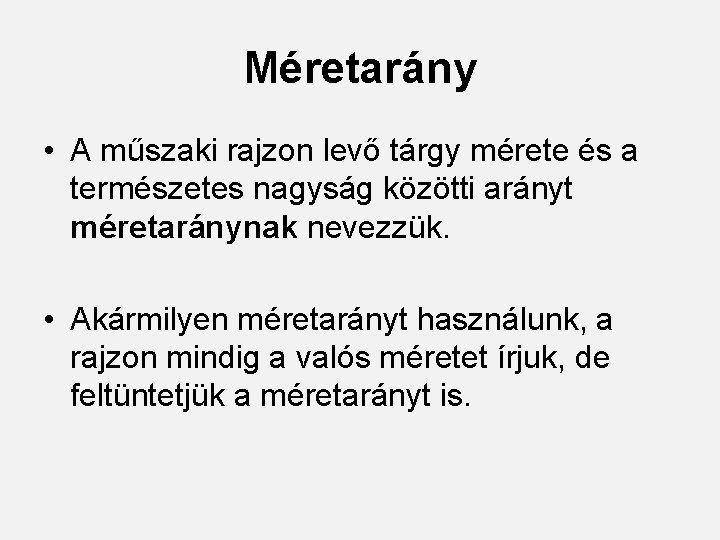

Méretarány • A műszaki rajzon levő tárgy mérete és a természetes nagyság közötti arányt méretaránynak nevezzük. • Akármilyen méretarányt használunk, a rajzon mindig a valós méretet írjuk, de feltüntetjük a méretarányt is.

• Amikor a tárgy méretei, és a műszaki rajz méretei megegyeznek, akkor azt mondjuk, hogy 1: 1 az arány. • Amikor nagyobb tárgyat kicsinyítünk, azt mondjuk 1: 2, 1: 5, 1: 100 méretarányú, a kis tárgyak nagyítása pedig 2: 1, 5: 1, . . , • Az első számjegy mindig a rajzra vonatkozik, a másik szám a tárgyra. 1: 2 – a rajzon 1 cm, a tárgy akkor 2 cm.

Méretezés A méretezés az a tárgyak méreteinek a feltüntetése a műszaki rajzon, függetlenül hogy milyen méretarányban van rajzolva.

A méretvonalat a tárgy élével párhuzamosan rajzoljuk, ugyanolyan hosszúak, mint a jelölt rész hossza. A méretvonal két végére méretnyíl helyett 45 o szögben álló ferde vonalkát rajzolunk.

Méretezés

A méretszámokat a méretvonal fölé, középre írjuk. A függőleges méretvonalnál a számokat a vonaltól balra írjuk a vonalra. A méretszámok mellé nem kell beírni a mértékegységet. Az építőiparban a méreteket mindig cm tüntetik fel.

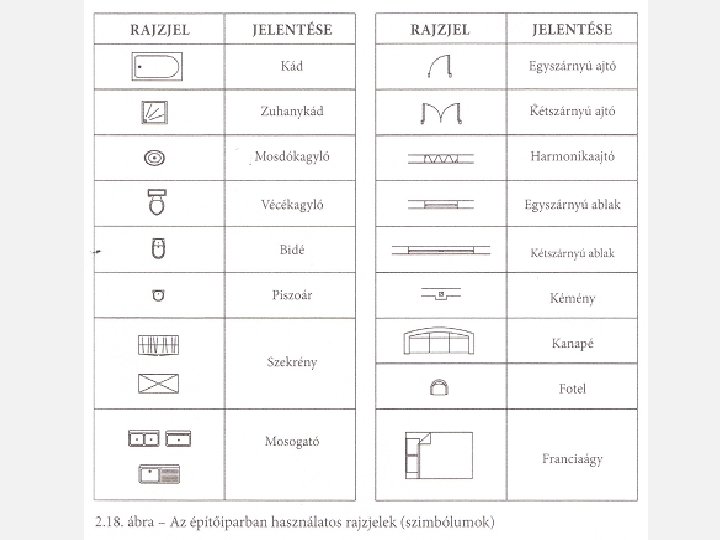

Az építőiparban használatos rajzjelek - szimbólumok Az építőiparban különleges rajzjeleket használnak az épület egyes részeinek megjelölésére. Ezek a rajzjelek szabványosak.

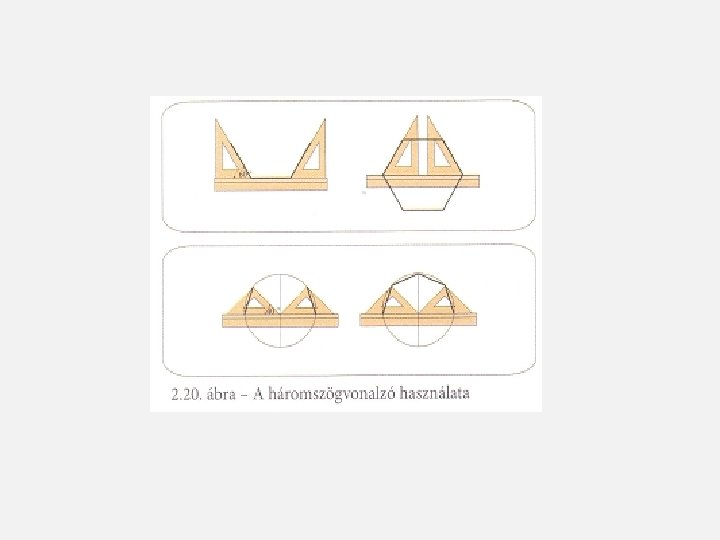

A tárgyak, objektumok grafikus ábrázolása rajzfelszereléssel

Műszaki rajz készítése Készítsd el a tantermed alaprajzát felhasználva az építészeti műszaki rajzjeleit (szimbólumait), valamint a méretezés szabályait felhasználva. A méretarány legyen 1 : 50.
