Az állatgyógyászatban használható modern szemészeti diagnosztikai eszközök Pontyos Csaba szervizmérnök 2011. 10. 27.
A Premed Pharma Kft. bemutatása • 1992 - ben alakult Magyar tulajdonú vállalat, gyógyászati segédeszközök regisztrálása és forgalmazása→Ápolás üzletág • 1993 -ban beültethető műszemlencse regisztrálása és forgalmazása (Domilens)→Szemészet üzletág • A szemműtétekhez szükséges eszközök, anyagok teljes palettája: viszkoelasztikus anyagok, HPMC, egyszer használatos kések és eszközök, BSS • Világszínvonalú beszállítók: Bausch&Lomb, Quantel Medical, CSO, Optovue • 2000 -ben Optimum Látásjavító Lézerközpont, Bausch&Lomb lézeres technológia (FDA által elfogadott), szürkehályogeltávolítás phacoemulzifikációs technológiával (2007 -től) • 2010 nyitás az állatgyógyászat felé
Együttműködés • Kapu az állatgyógyászat irányába: Dr. Dobos András (Kiséri Állatorvosi Rendelő), első és egyedülálló OCT (Optovue i. Vue OCT) vizsgálati eredmények Magyarországon • Ízelítő az állatklinikán elérhető vizsgálatokból és beavatkozásokból: - kisállat glaucoma szűrés (Optovue i. Vue OCT) - cataracta műtét phacoemulzifikációs technikával (Bausch&Lomb Millennium) - pachymetria, - tonometria, - látásfunkció vizsgálat (ERG), progresszív retina sorvadás (PRA) mérés, - röntgen, - EKG
i. VUE OCT bemutatása
Az OCT működése • Az optikai koherencia tomográfia egy szuperlumineszcens dióda lézerből (SLD) jövő fényt használ és az alacsony koherenciájú interferometria elvén alapul • A vizsgált szöveti struktúráról keresztmetszeti képet szolgáltat • Jelenleg két alapvető működési elvet használhatunk ki: az ún. time domain és a Fourier (vagy Spectral) domain elvet

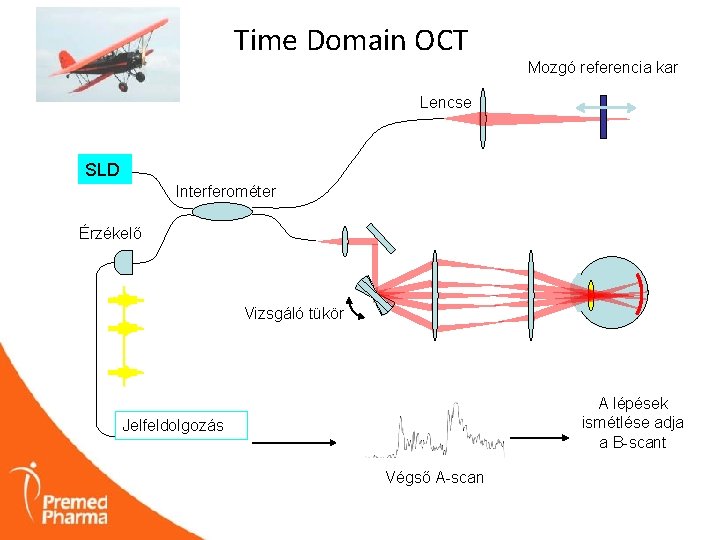

Time Domain OCT Mozgó referencia kar Lencse SLD Interferométer Érzékelő Vizsgáló tükör A lépések ismétlése adja a B-scant Jelfeldolgozás Végső A-scan
Fourier Domain OCT SLD Interferométer Rögzített referencia kar A jelet hullámhossz szerint osztjuk Spektrométer elemzi a jelet hullámhossz szerint FFT Spectrális interferogram Fourier transzformáció segítségével kiszámoljuk az A-scant
i. VUE OCT bemutatása 1. Igények, amelyek az i. Vue OCT megalkotásához vezettek: egy olyan OCT készülék megalkotása, - amely alkalmas az alapvető szemészeti szűrővizsgálatok elvégzésére - amely rendelkezik mindhárom funkcióval: 1. retina analízis 2. glaucoma analízis 3. cornea analízis - amely kis helyigénnyel rendelkezik és amely hordozhatóvá is tehető - amely extrém gyors és rendkívül könnyen kezelhető
i. VUE OCT bemutatása 2. i. Vue OCT kialakítása, tervek, jövőkép, lehetséges kiépítések: • a lehető legkisebb helyen elférő készülék, amely kisméretű, leemelhető OCT fejjel rendelkezik • olyan támogatási rendszer üzemeltetése, amely folyamatos software fejlesztéssel további opciók elérését teszi elérhetővé a jövőben • 3 konfiguráció lehetséges: - teljes kiépítés motoros asztallal - teljes kiépítés motoros asztal nélkül - hordozható rendszer opcionálisan kofferrel
OCT bemutatása 3. i. Vue OCT alkalmazása: • 3 lépésben eljuthatunk az elkészített scan elemzéséig: - betegadatok felvitele az adatbázisba - vizsgálat kiválasztása és a felvétel elkészítése - analizálás • felvétel elkészítésének lépései: - vizsgálandó szem kiválasztása - scan kiválasztása (glaucoma, retina, cornea) - fókuszálás - automatikus scan funkció aktiválása - felvétel elkészítése (joystick, vagy pedál segítségével)
i. VUE OCT bemutatása 4. i. Vue OCT kiépítése: • scanner, OCT fej • álltartó, fém alaplap és joystick • kontroll box és pedál • motoros asztal • laptop és egér Opcionálisan: - motoros asztal nélkül - kerekes koffer
i. VUE OCT bemutatása 5. az i. Vue OCT mindhárom funkciót az alapkiépítésben már tartalmazza 1. glaucoma 2. retina i. Vue szkenner elülső lencse nélkül 3. cornea i. Vue szkenner elülső szegmens lencse elülső lencsével

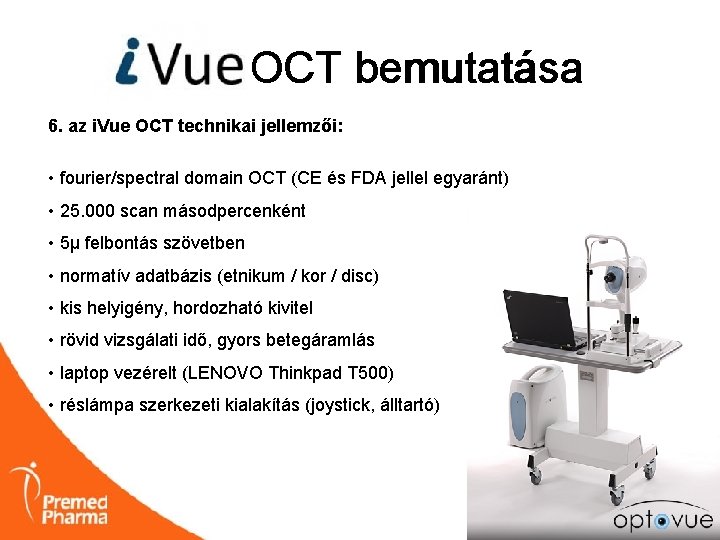

i. VUE OCT bemutatása 6. az i. Vue OCT technikai jellemzői: • fourier/spectral domain OCT (CE és FDA jellel egyaránt) • 25. 000 scan másodpercenként • 5µ felbontás szövetben • normatív adatbázis (etnikum / kor / disc) • kis helyigény, hordozható kivitel • rövid vizsgálati idő, gyors betegáramlás • laptop vezérelt (LENOVO Thinkpad T 500) • réslámpa szerkezeti kialakítás (joystick, álltartó)
i. VUE OCT bemutatása 7. az i. Vue OCT retina funkció scan jellemzői: 6 mm x 6 mm terület, amely 13 raszter vonali scan-ből áll (250 mikron sorközzel) 5 HD (1024 A-scan) raszter vonali scan a központi 2 mm-es területen
OCT bemutatása 8. az i. Vue OCT glaucoma funkció scan jellemzői: 6 mm átmérőjű kör, amely - 12 sugár irányú vonalból és - 13 koncentrikus körből áll. A disc elhelyezkedése a vizsgálat elvégzése során módosítható és regisztrálásra kerül
OCT bemutatása 9. az i. Vue OCT cornea funkció scan jellemzői: 8 sugárirányú scan 1024 A-scan-el
3 D felvétel rétegbontása (opció)

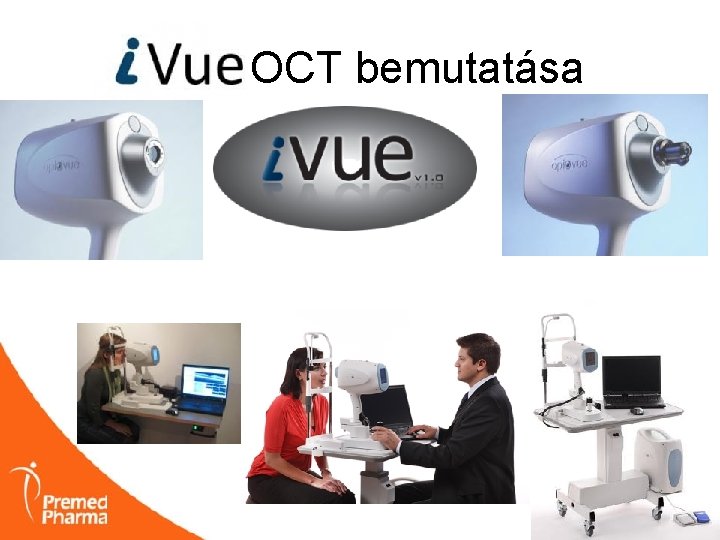

OCT bemutatása
A kisállatok szürke hályog műtétei Szükséges eszközök, gépek • Felszerelt műtői környezet, eszközök (szemhéj terpesz, kés, műtéti pakk) • Mikro sebészeti rendszer (Bausch&Lomb Millennium) • Egytestű, beültethető hajlékony műlencse (Biotech Z 7 VT 7014, Z 7 VT 7013, Z 7 VT 7012, Z 7 VT 6514)
A kisállatok szürke hályog műtétei Millennium mikro sebészeti rendszer anterior funkciók • Phacoemulsificatio • Irrigáció/aspiráció • Vitrektómia • Diathermia
A kisállatok szürke hályog műtétei Phacoemulsificatio működési elv • Cataracta eltávolítására • Elektromos jelet alakít mechanikai mozgássá • Részei: - Kézidarab - Phaco tip - Siliconee sleeve (sebkészítés) • A hagyományos kézidarabok 40 k. Hz-en működnek, ezzel szemben a Millennium Quad-Crystal 28, 5 k. Hz-en üzemel. Az alacsonyabb frekvencia kevesebb súrlódással és ezáltal kisebb hő fejlődésével jár a szemben.

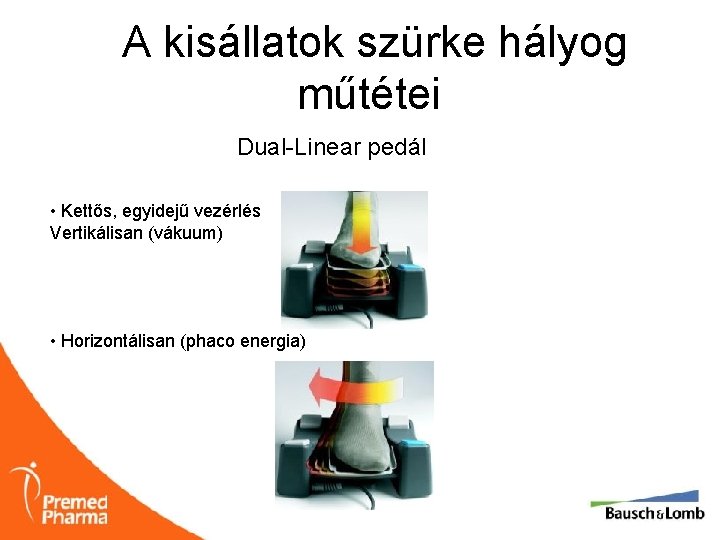

A kisállatok szürke hályog műtétei Dual-Linear pedál • Kettős, egyidejű vezérlés Vertikálisan (vákuum) • Horizontálisan (phaco energia)

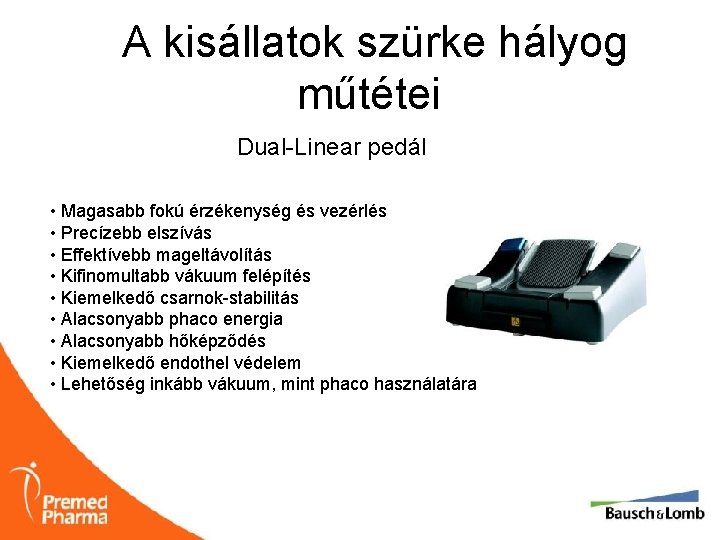

A kisállatok szürke hályog műtétei Dual-Linear pedál • Magasabb fokú érzékenység és vezérlés • Precízebb elszívás • Effektívebb mageltávolítás • Kifinomultabb vákuum felépítés • Kiemelkedő csarnok-stabilitás • Alacsonyabb phaco energia • Alacsonyabb hőképződés • Kiemelkedő endothel védelem • Lehetőség inkább vákuum, mint phaco használatára
A kisállatok szürke hályog műtétei Érintőképernyős kezelőfelület
A kisállatok szürke hályog műtétei Beültethető hajlékony műlencse • Hidrophil akrillát egytestű hajlékony műlencse • Négy féle átmérőben (Z 7 VT 7014 -14 mm, Z 7 VT 7013 -13 mm, Z 7 VT 7012 - 12 mm, Z 7 VT 6514 -14 mm-macskáknak) • Bikonvex, 10° görbület • 1. 462 refraktiv index, 26% víz és 26% hajlékony akrilát
Summary The technical evolution in vet therapy eye diagnistics • Long way to get at eye diagnostic on small animals mainly with the latest technical developement, the Optovue i. Vue OCT (Optical Coherence Tomography) • First experiences with it in Hungary (Dr. András Dobos) • Helps to set up diagnosis, to have traceability • Nowadays it’s more easily available
Summary Optovue i. Vue OCT scanner Portable – Powerful – Versatile • Developed in 2010 Fremont, CA (USA) • Fourier/Spectral-Domain OCT, 26000 Scans per second, 5 micron resolution, live En face “SLO” for targeting • Small footprint, small head (hand-held), standard delivery hardware • Easy to use, user frendly software • Three standard scans: - Retina map with 5 Raster high-res lines - Glaucoma – pp. RNFL, NFL map - Cornea pachymetry map • Three version is available
Summary Optovue i. Vue OCT scanner Alignment cues “Live” en face for targeting Portable – Powerful – Versatile Real-time Quality Feedback
Summary Optovue i. Vue OCT scanner Portable – Powerful – Versatile Why i. Vue OCT? • Available space for an OCT device is small • Scanner head is „hand-held”-able • First time customer with no previous OCT experience: - Easy to adopt an OCT into the clinical regiment - Very short learning curve - Fast patient workflow • Equal or better features than more expensive competing systems at much higher prices • Continually advanced software
Köszönöm a figyelmet! www. szentesiallatorvos. com www. premedpharma. hu Thank You!
