Az energiafelhasználás csökkentése a termelésben Készült az: támogatásával Jelen prezentáció tartalmáért a teljes felelősség a szerzőket terheli. A tartalom nem feltétlenül tükrözi az Európai Közösség véleményét. Az Európai Bizottság nem felelős a prezentációban foglalt információ bármi módon történő felhasználásáért 1

Fűtés Légradiátor Előnyei: ü Kellemes hőérzet ü Nagy hatékonyság ü Alacsony energiafogyasztás ü Huzatmentesség (airflow) ü Fűtéstájolás a kiválasztott szekciókban ü Gyors melegedés ü Nincs poráramoltatás ü Csendes ü Pontos vezérlőrendszer ü Sokrétű alkalmazhatóság Üzemcsarnok fűtése ipari infravörös hősugárzóval 2 ü Kis súly

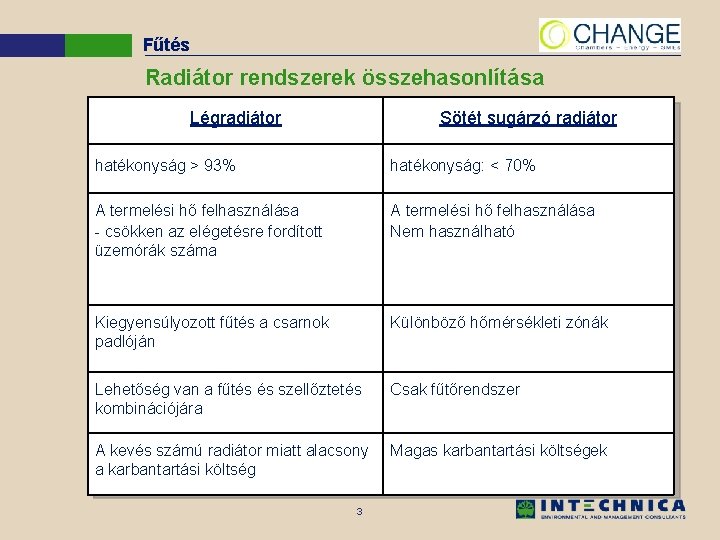

Fűtés Radiátor rendszerek összehasonlítása Légradiátor Sötét sugárzó radiátor hatékonyság > 93% hatékonyság: < 70% A termelési hő felhasználása - csökken az elégetésre fordított üzemórák száma A termelési hő felhasználása Nem használható Kiegyensúlyozott fűtés a csarnok padlóján Különböző hőmérsékleti zónák Lehetőség van a fűtés és szellőztetés kombinációjára Csak fűtőrendszer A kevés számú radiátor miatt alacsony a karbantartási költség Magas karbantartási költségek 3

Fűtés Egy adott vállalat egyéves energiafogyasztása Áram/hő termeléssel előállított energia felhasználása Vállalat által termelt hő Erőmű által termelt energia 1, 2 GWh 7, 8 GWh 10, 8 GWh Hasznosítható hő Veszteség Áram 4 4, 2 GWh Veszteség

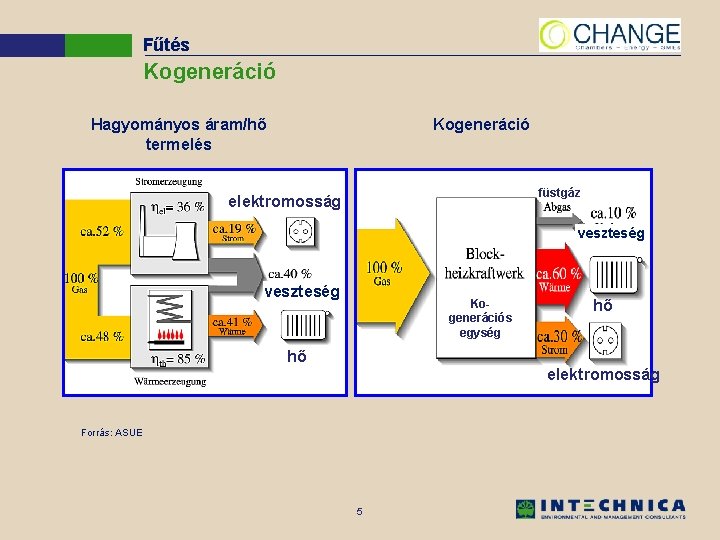

Fűtés Kogeneráció Hagyományos áram/hő termelés Kogeneráció füstgáz elektromosság veszteség Kogenerációs egység hő hő elektromosság Forrás: ASUE 5

Hűtés Példa – Vízfüggöny 6

Hűtés A szellőztető rendszer korszerűsítése Hőcserélő Kiáramló levegő Termelés Beáramló levegő Hővisszanyerő rendszer 7

Hűtés Légkondicionált üzem bemutató ábrája Napkollektor Fűtőberendezés Hűtőtorony Abszorpciós hűtőberendezés Hőtartály Hideg levegő tartály Forrás: Energieagentur NRW 8

Hűtés Hűtőberendezés vázlata fűtés hűtőközeg folyadék kondenzátor Fojtószelep Magas nyomású rész kompresszor Alacsony nyomású rész elektromos energia bojler hűtőközeg pára hűtés 9

Sűrített levegő Energiahasznosítás – 85% hőveszteség Elektromos kapacitás 100% Kisugárzás a környezetbe (2%) Hulladékhő motor (9%) Forró olaj hűtése (72%) Sűrített levegő újrahűtése (13%) Forrás: Fa Kaeser 10 Hőmennyiség a sűrített levegőben (4%)

Sűrített levegő A költségek alakulása 5 éves időszakban beruházás energiafelhasználás 11 karbantartás üzembehelyezés

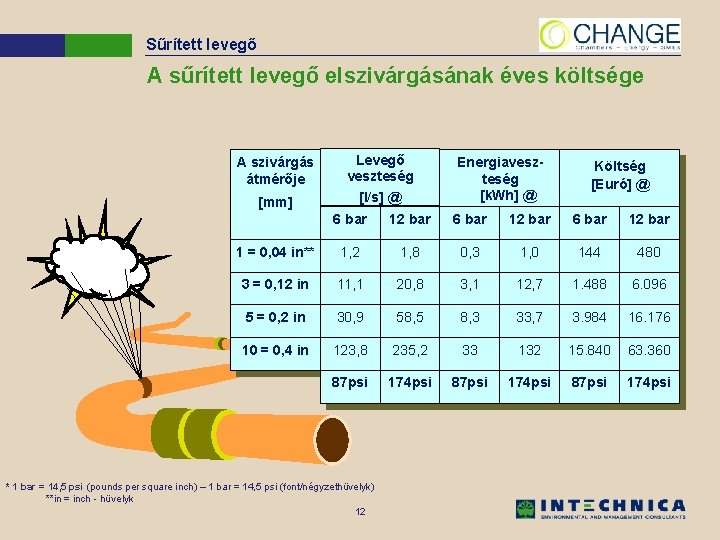

Sűrített levegő A sűrített levegő elszivárgásának éves költsége A szivárgás átmérője [mm] Levegő veszteség [l/s] @ Energiaveszteség [k. Wh] @ Költség [Euró] @ 6 bar 12 bar 1 = 0, 04 in** 1, 2 1, 8 0, 3 1, 0 144 480 3 = 0, 12 in 11, 1 20, 8 3, 1 12, 7 1. 488 6. 096 5 = 0, 2 in 30, 9 58, 5 8, 3 33, 7 3. 984 16. 176 10 = 0, 4 in 123, 8 235, 2 33 132 15. 840 63. 360 87 psi 174 psi * 1 bar = 14, 5 psi (pounds per square inch) – 1 bar = 14, 5 psi (font/négyzethüvelyk) **in = inch - hüvelyk 12

Sűrített levegő 251 % ? Ajánlás: minden további egy bar nyomásemelés 6 - 10% energiaköltségnövekedéssel jár 13 bar 12 bar 11 bar 10 bar 9 bar 8 bar 7 bar 220 % 6 bar 100 % 193 % 169 % 148 % 130 % 114 % Működési Energiaköltség nyomás 13

Sűrített levegő Fejlesztés és gazdaságosság Ø a sűrített levegővel működő takarító berendezés nem hatékony, mivel a port csak áramoltatja , de nem tünteti el Ø Ez rendkívül költséges (ld: 4 -6%-os energiahatékonyság) A szívóeszközzel ellátott takarító gép sokkal olcsóbb és lényegesen hatékonyabb 14

Sűrített levegő Hulladékhő hasznosítása Kompresszor Melegvízkazán Hőcserélő Source: Fa Kaeser Példa: Energia: 45 k. W ( 6, 5 m³/min) 43 Btu/s* Hasznosítható hő: (70%): 63. 000 k. Wh/év (2000 óra teljes terheléssel/év) 215 milliárd Btu/év 7. 000 l/év 1. 850 gallon/év Potenciális fűtőanyag megtakarítás: Költségmegtakarítás: (0, 60 euró/l): 4. 100, 00 euró/év 15

Technológiai hő Példa textilszárítás - gőzölés Hővisszanyerésből származó levegő / levegő Bemenő levegő Levegő/Levegő Hőcserélő Kondenzált folyadék Forrás: Lf. U-Leitfaden Textilveredelungsindustie 16

Gőz Gőzkazán rendszer Légtelenítés Légtelenítő szelep A kazán kiürítése A lecsapódott gőz visszafolyása Vízadagoló tartály Fogysztó Kazánürítés Víztöltés Vízlágyító berendezés Kondenzvíztartály Hűtővíz Vízelvezetés 17

Elektromos energia felhasználása (helytelen gyakorlat) [KW] 2000 Maximális üzemi terhelés: 1, 600 k. VA (x 0, 82 = 1, 300 k. W) 1750 1500 1250 1000 750 500 átlagos üzemi terhelés: 944 k. W 250 vasárnap 0 15. 11 16. 11 17. 11 18. 11 19. 11 20. 11 21. 11 22. 11 23. 11 24. 11 Vasárnaponként az üzemszünet ellenére magas energiafogyasztás tapasztalható 18 25. 11

Elektromos energia A csúcsterhelés szabályozása Energiaterhelés szabályozás nélkül: Ha egy időben több berendezést működtetünk, akkor magas az energiaterhelés Következmény: Ø Magasabb költségek Ø A műszaki berendezések túlterheltsége Szabályozással: Az üzemidő szabályozásával csökken az energiaterhelés 19

Világítás Nappali fény, mint tervezési szempont A magas falú, majdnem plafonig érő ablakú helyiségekben jobb a világítás nappali fénynél ü magasra helyezett plafon, magas ablakok ü munkahelyek tájolása a nappali fény felé ü nagy fényáteresztő képességű ablaküvegek ü világos és sima falak, plafonok ü a plafon felhasználása a nappali fény jobb kiaknázásra 20

Világítás Elektromos izzók összehasonlítása Elektromos izzók adatainak összehasonlítása (3000 üzemóra éves költségei, figyelmen kívül hagyva az egyes égők fényerősségét) hagyományos égő neon cső energiatakarékos izzó 1000 Watt 300 k. Wh (20 euró) élettartam: 1000 h ár: 0, 5 euró 45 Watt 135 k. Wh (9 euró) élettartam: 8000 h ár: 3 euró 21 25 Watt 60 k. Wh (4 euró) élettartam: 8000 h ár: 3, 5 euró LED lámpa 5 Watt 15 k. Wh (1 euró) élettartam: 40000 h ár: 6 euró
