Az egyenram szaggat motor forgrsze M szabadonfut dida
Az egyenáramú szaggató + motor forgórésze M „szabadonfutó” dióda motor állórésze tirisztor vezérlése tirisztor -
A kapocsfeszültség szabályozása U (V) 600 500 400 300 Um = 120 V 200 100 Um = 60 V Um = 30 V 0, 004 0, 008 1 1, 004 1, 008 2, 004 2, 008

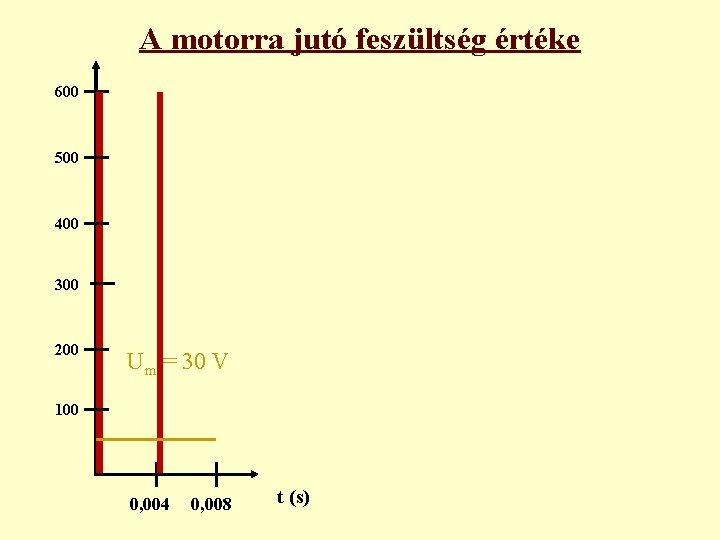

A motorra jutó feszültség értéke 600 500 400 300 200 Um = 30 V 100 0, 004 0, 008 t (s)
16. rész vége
A munkavezeték feszültségének csökkentése megvalósítható vezérelt egyenáramú szaggató-berendezés alkalmazásával, amelynek legfontosabb része a tirisztor. A tirisztor egy olyan félvezető eszköz, amit kis teljesítménnyel vezérelhetünk, és a munkavezeték teljes feszültségét, de impulzusszerűen, egy másodperc alatt több százszor képes a motorra rá- illetve lekapcsolni. A motoron mérhető feszültség, illetve áramerősség a tirisztor be- és kikapcsolt állapotának idejétől függ. A tirisztor bekapcsolt idejének növelése, illetve a kikapcsolt idejének csökkentése mellett a motoron mérhető feszültség, illetve áramerősség fokozatmentesen növelhető. A tirisztor helyett alkalmazható megfelelő kialakítású tranzisztor is.
Ha a tirisztor 1 másodperc alatt 250 kapcsolást végez (frekvenciája 250 Hz), akkor 1 kapcsolás időtartama 1 / 250 másodperc, ami 0, 004 másodperc. Tehát ennyi idő telik el két bekapcsolás között. A motoron mérhető feszültség attól függ, hogy a 0, 004 másodpercen belül mennyi a be- illetve kikapcsolt állapot ideje.
Példaként kiszámítva láthatjuk az „Um” motorra jutó feszültség értékét!
